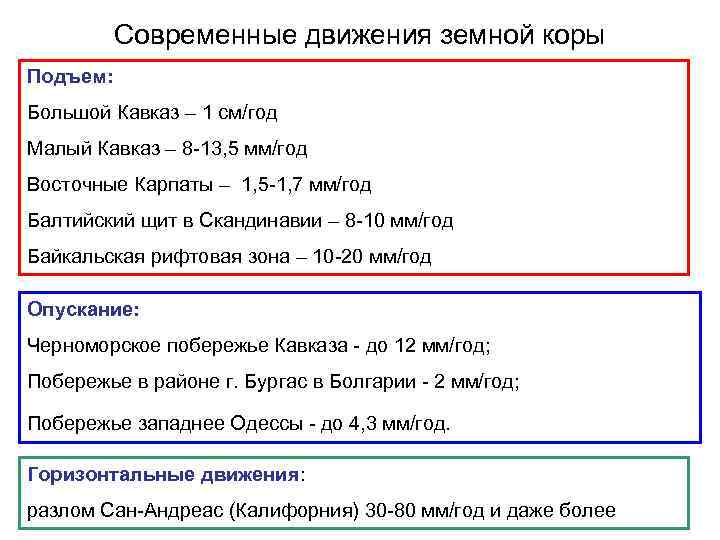

Современные движения земной коры Подъем: Большой Кавказ – 1 см/год Малый Кавказ – 8 -13, 5 мм/год Восточные Карпаты – 1, 5 -1, 7 мм/год Балтийский щит в Скандинавии – 8 -10 мм/год Байкальская рифтовая зона – 10 -20 мм/год Опускание: Черноморское побережье Кавказа - до 12 мм/год; Побережье в районе г. Бургас в Болгарии - 2 мм/год; Побережье западнее Одессы - до 4, 3 мм/год. Горизонтальные движения: разлом Сан-Андреас (Калифорния) 30 -80 мм/год и даже более
Копорье (поднятие)
Нидерланды (погружение)
Павлопетри, Греция
Храм Сераписа, Поццуоли, Италия (периодические изменения уровня)
Разлом Сан-Андреас, Калифорния
Складчатые и разрывные тектонические нарушения Деформации горных пород – упругие и пластические В случаях пластических деформаций возникают складчатые нарушения, их отдельные формы называются складками. Когда слои разрываются и их сплошность теряется, нарушения называются разрывными, а их формы – разрывами и разломами.

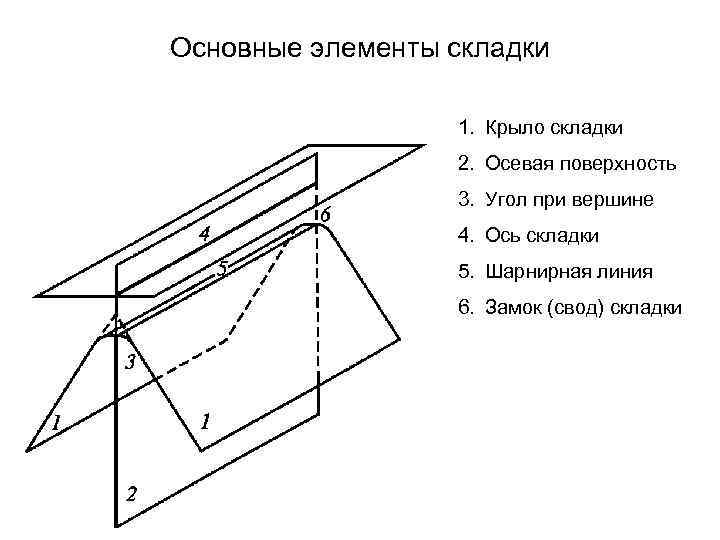

Основные элементы складки 1. Крыло складки 2. Осевая поверхность 3. Угол при вершине 4. Ось складки 5. Шарнирная линия 6. Замок (свод) складки

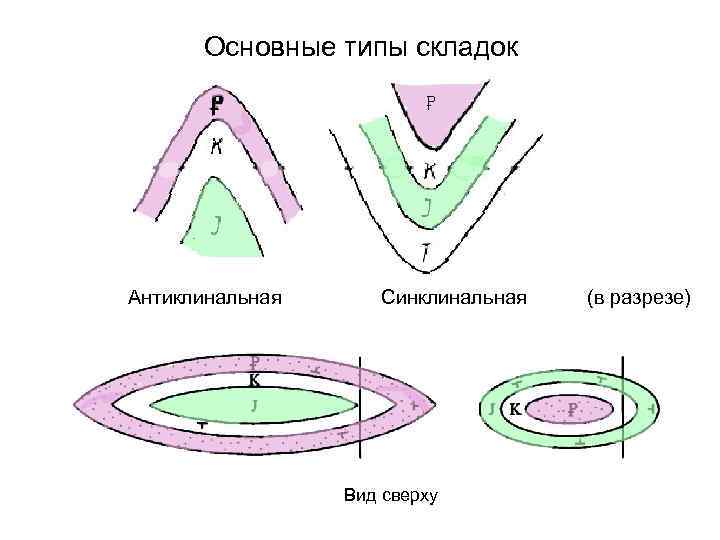

Основные типы складок Антиклинальная Синклинальная Вид сверху (в разрезе)
Антиклинальная складка
Камень «Печка» , р. Чусовая
Камень «Дружный» , р. Чусовая
Форма складок По наклону осевой поверхности 1 2 3 4 5 1 - прямая 2 - наклонная 3 - опрокинутая 4 - лежачая 5 - ныряющая
Форма складок По углу при вершине складки 6 6 - открытая 7 8 9 7 - закрытая (сжатая) 8 - изоклинальная 9 - веерообразная

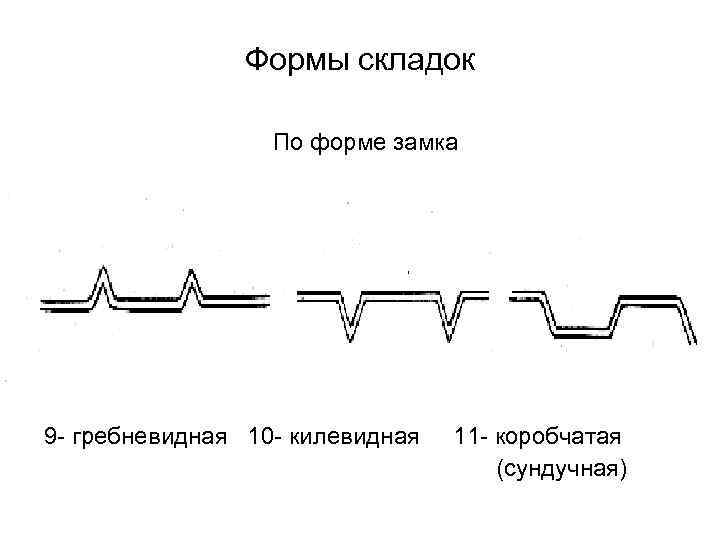

Формы складок По форме замка 9 - гребневидная 10 - килевидная 11 - коробчатая (сундучная)
Формы складок 1. Подобные 2 – концентрические 2. 3 – диапироилние 4 диапировые

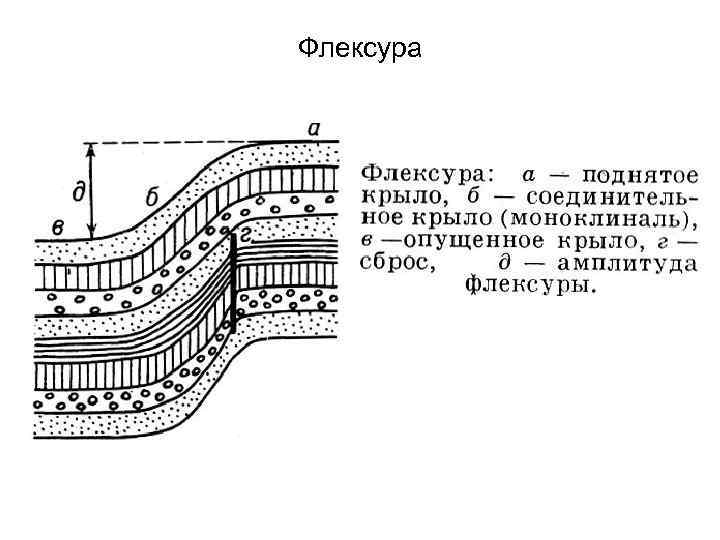

Флексура

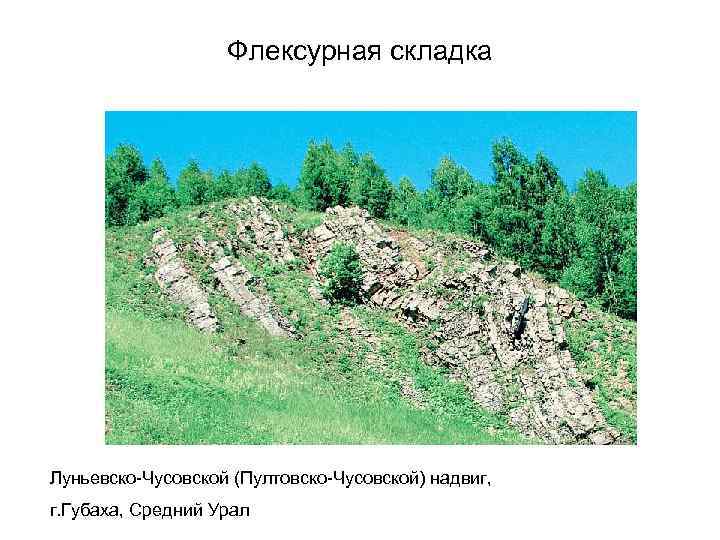

Флексурная складка Луньевско-Чусовской (Пултовско-Чусовской) надвиг, г. Губаха, Средний Урал

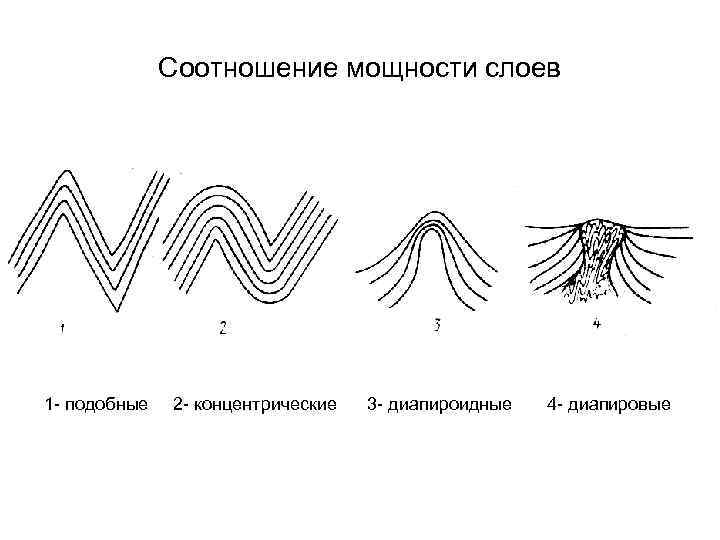

Соотношение мощности слоев 1 - подобные 2 - концентрические 3 - диапироидные 4 - диапировые

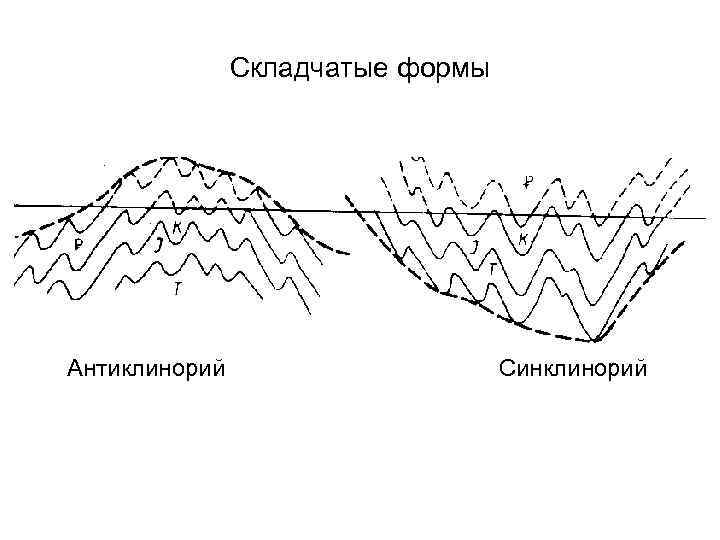

Складчатые формы Антиклинорий Синклинорий

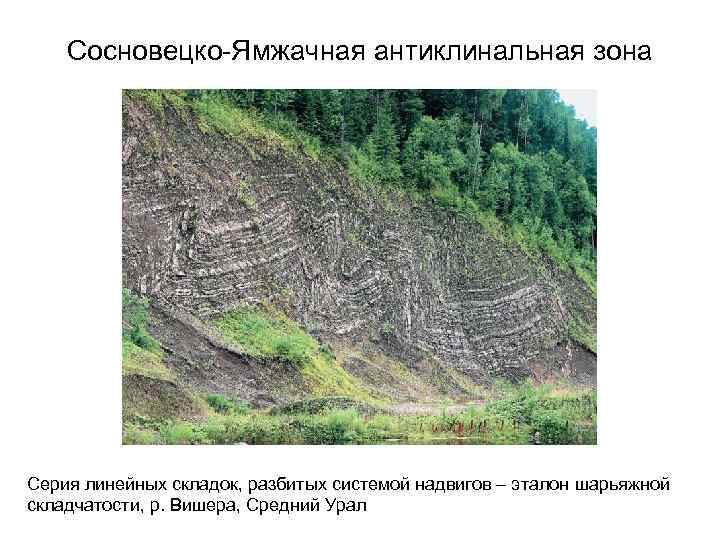

Сосновецко-Ямжачная антиклинальная зона Серия линейных складок, разбитых системой надвигов – эталон шарьяжной складчатости, р. Вишера, Средний Урал
Разрывные нарушения Сброс Сдвиг Взброс Покров Надвиг
Типы разрывных нарушений 1 - ступенчатые сбросы 4 листрические сбросы 2 - грабен 3 - горст 5 - грабены и горсты в сложном рифте
Элементы залегания пласта горных пород aв - линия простирания, сg - линия падения, a - угол падения Измеряется азимут простирания, азимут падения, угол падения
