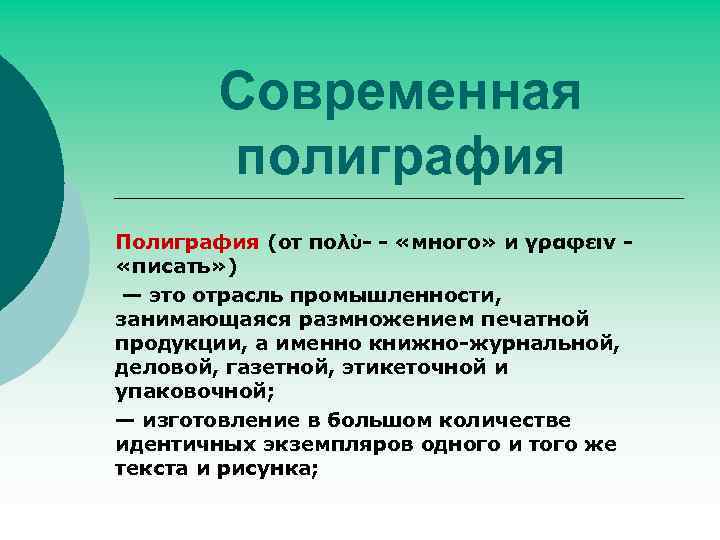

Современная полиграфия Полиграфия (от πολὺ- - «много» и γραφειν «писать» ) — это отрасль промышленности, занимающаяся размножением печатной продукции, а именно книжно-журнальной, деловой, газетной, этикеточной и упаковочной; — изготовление в большом количестве идентичных экземпляров одного и того же текста и рисунка;

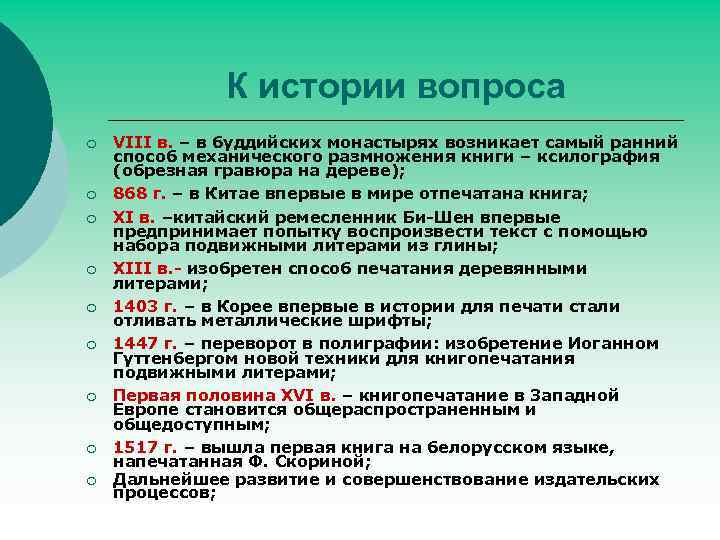

К истории вопроса ¡ ¡ ¡ ¡ ¡ VIII в. – в буддийских монастырях возникает самый ранний способ механического размножения книги – ксилография (обрезная гравюра на дереве); 868 г. – в Китае впервые в мире отпечатана книга; XI в. –китайский ремесленник Би-Шен впервые предпринимает попытку воспроизвести текст с помощью набора подвижными литерами из глины; XIII в. - изобретен способ печатания деревянными литерами; 1403 г. – в Корее впервые в истории для печати стали отливать металлические шрифты; 1447 г. – переворот в полиграфии: изобретение Иоганном Гуттенбергом новой техники для книгопечатания подвижными литерами; Первая половина XVI в. – книгопечатание в Западной Европе становится общераспространенным и общедоступным; 1517 г. – вышла первая книга на белорусском языке, напечатанная Ф. Скориной; Дальнейшее развитие и совершенствование издательских процессов;

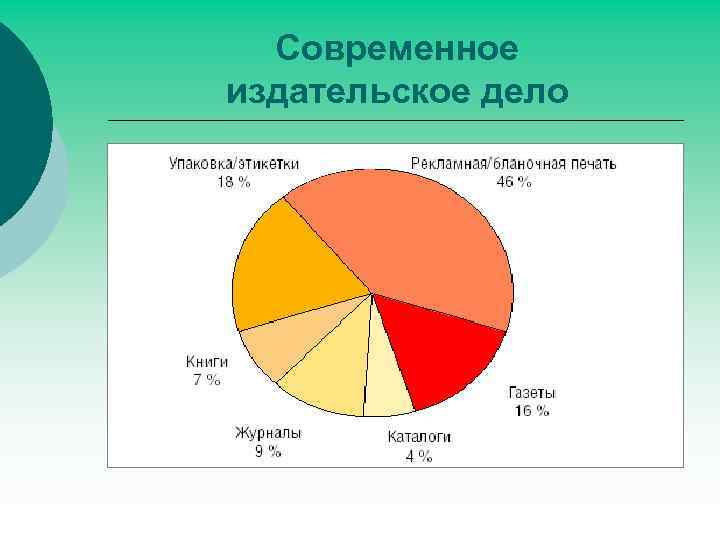

Современное издательское дело
Рынок печатной продукции в мире сегодня многообразен. Наибольшим спросом пользуются коммерческая продукция и периодические издания.
Современное издательское дело
Современное издательское дело Сегодня на развитые страны приходится примерно 88% мирового производства печатной продукции. Доля развивающихся стран составляет 11%, отсталых — около 1%
Современное издательское дело ¡ ¡ ¡ Согласно прогнозам Гильдии издателей периодической печати (ГИПП) и Pira International на период 2010 -2015 гг. будет и далее наблюдаться наибольшая динамика в сегментах гибкой упаковки (+4, 1%), этикетки (+4, 2%) и коммерческой печати (+3, 5%) годового прироста в денежном измерении. особое значение приобретут новые технологии и спецэффекты; в сегменте коммерческой продукции эксперты прогнозируют сокращение тиражей и повышение скорости производства; динамичное развитие цифровой печати. Так, к 2012 году в России увеличились объемы печатного производства цифровым способом на 17%. Аналогичные результаты в сегментах листового офсета - 6%, рулонного - около 5%.

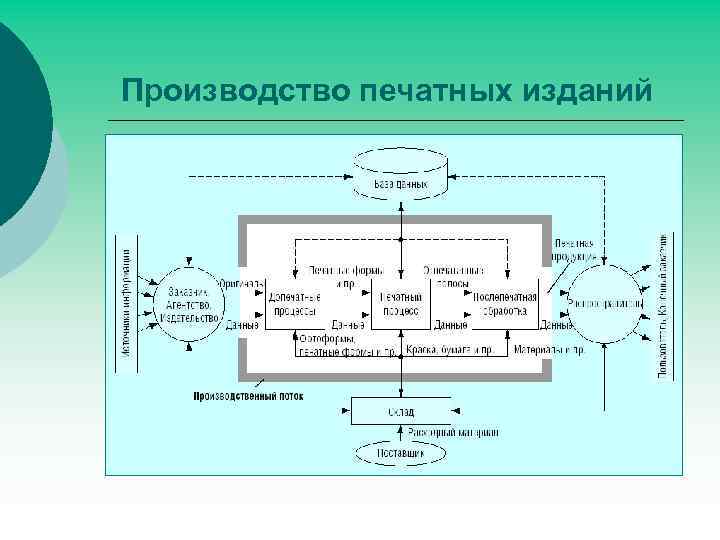

Производство печатных изданий

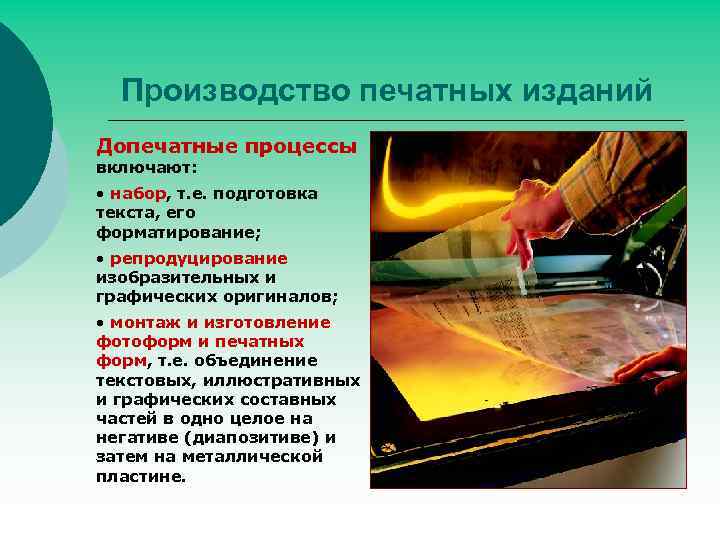

Производство печатных изданий Допечатные процессы включают: • набор, т. е. подготовка текста, его форматирование; • репродуцирование изобразительных и графических оригиналов; • монтаж и изготовление фотоформ и печатных форм, т. е. объединение текстовых, иллюстративных и графических составных частей в одно целое на негативе (диапозитиве) и затем на металлической пластине.

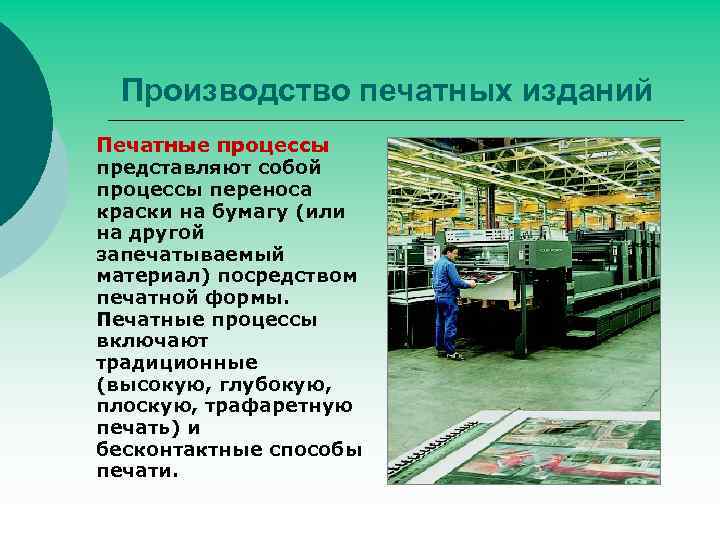

Производство печатных изданий Печатные процессы представляют собой процессы переноса краски на бумагу (или на другой запечатываемый материал) посредством печатной формы. Печатные процессы включают традиционные (высокую, глубокую, плоскую, трафаретную печать) и бесконтактные способы печати.
Производство печатных изданий Послепечатные процессы охватывают стадии, которые проводятся после запечатывания бумаги или другого материала. Среди них резка, фальцовка, переплетные и другие работы.
Допечатные процессы Набор текста Изготовление печатного издания – это, прежде всего, использование шрифтов для расположения их элементов на полосе, то есть набор. Шрифт – это: • Графическая форма знаков определенной системы письма; • Комплект литер, воспроизводящий какой -либо алфавит, а также цифры и знаки.

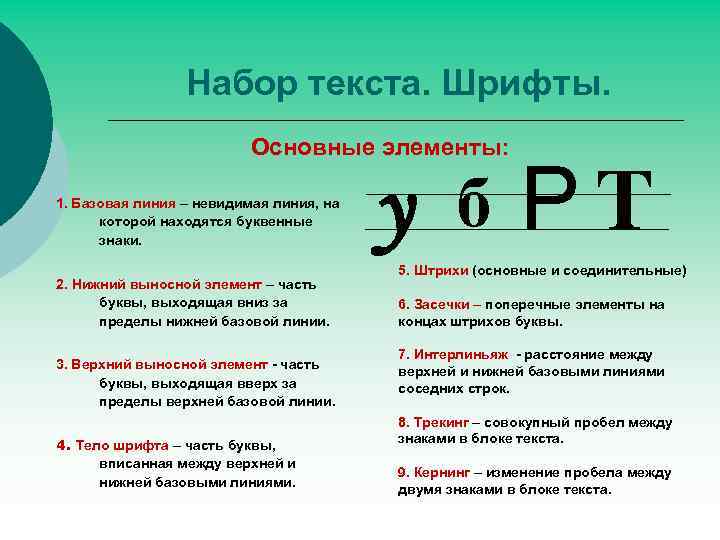

Набор текста. Шрифты. Основные элементы: 1. Базовая линия – невидимая линия, на которой находятся буквенные знаки. 2. Нижний выносной элемент – часть буквы, выходящая вниз за пределы нижней базовой линии. 3. Верхний выносной элемент - часть буквы, выходящая вверх за пределы верхней базовой линии. 4. Тело шрифта – часть буквы, вписанная между верхней и нижней базовыми линиями. у б РТ 5. Штрихи (основные и соединительные) 6. Засечки – поперечные элементы на концах штрихов буквы. 7. Интерлиньяж - расстояние между верхней и нижней базовыми линиями соседних строк. 8. Трекинг – совокупный пробел между знаками в блоке текста. 9. Кернинг – изменение пробела между двумя знаками в блоке текста.
Классификация шрифтов: По рисунку (виду гарнитуры) шрифты бывают: ¡ ¡ без засечек с засечками РТ Гарнитура - комплект шрифтов различных размеров, начертаний и плотности, но одинаковых по характеру рисунка.
Классификация шрифтов: По рисунку: 1. Группа рубленых шрифтов шрифты не имеют контрастности и засечек. Под контрастностью понимают соотношение ширины основных и соединительных штрихов буквы.
Классификация шрифтов: По рисунку: 2. Группа шрифтов с едва наметившимися засечками - шрифты имеют среднюю контрастность и утолщенные концы вертикальных штрихов.
Классификация шрифтов: По рисунку: 3. Группа медиевальных шрифтов – шрифты, с умеренной контрастностью и небольшими засечками, близкими по форме к треугольнику; оси округлых букв имеют небольшой наклон.
Классификация шрифтов: По рисунку: 4. Группа обыкновенных шрифтов - шрифты имеют ярко выраженный контраст и длинные тонкие прямые засечки, соединяющиеся с основными штрихами под прямым углом.

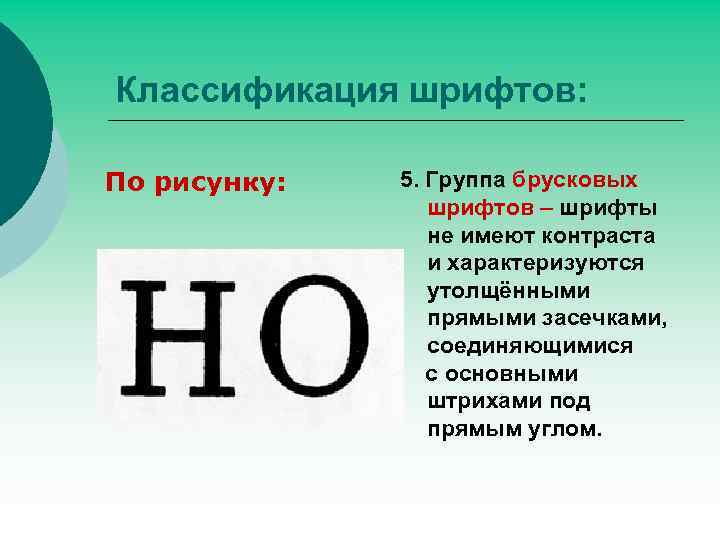

Классификация шрифтов: По рисунку: 5. Группа брусковых шрифтов – шрифты не имеют контраста и характеризуются утолщёнными прямыми засечками, соединяющимися с основными штрихами под прямым углом.

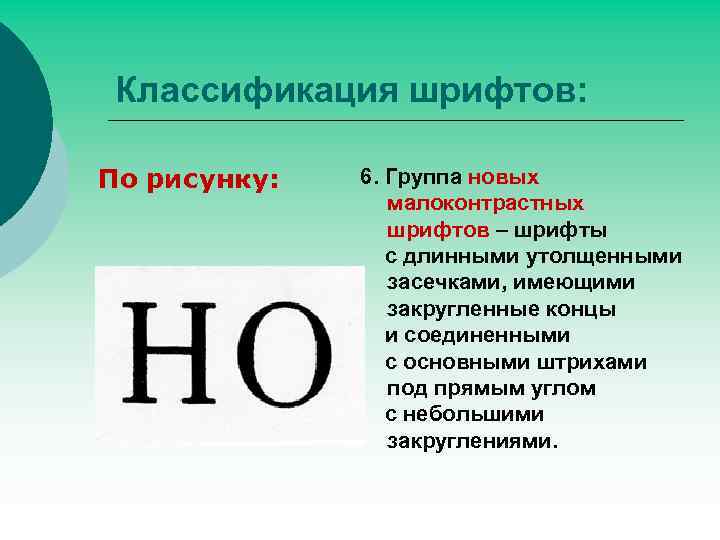

Классификация шрифтов: По рисунку: 6. Группа новых малоконтрастных шрифтов – шрифты с длинными утолщенными засечками, имеющими закругленные концы и соединенными с основными штрихами под прямым углом с небольшими закруглениями.
Классификация шрифтов: По рисунку: 7. Группа дополнительных шрифтов. В эту группу входят все шрифты, которые нельзя отнести ни к одной из остальных групп. Каждая группа включает в себя соответствующий набор гарнитур
Классификация шрифтов: Начертание шрифта отличается: • по наклону очка • по размерам ширины и высоты знака • по характеру заполнения штриха • по насыщенности штриха Очко - величина строчного знака.

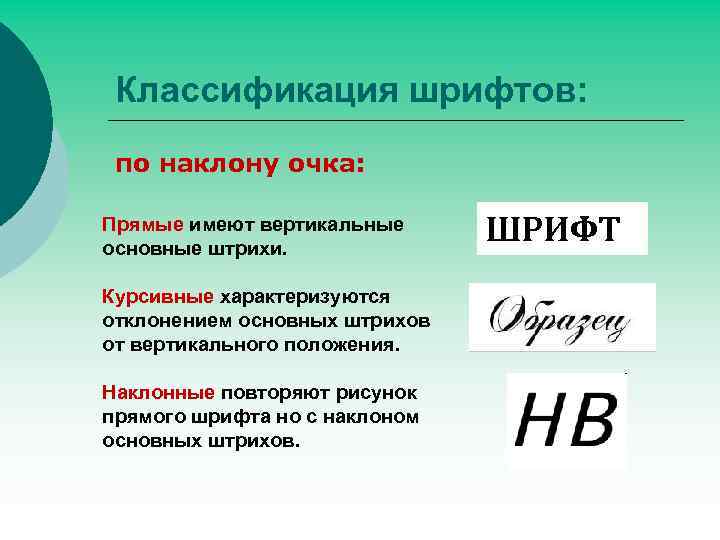

Классификация шрифтов: по наклону очка: Прямые имеют вертикальные основные штрихи. Курсивные характеризуются отклонением основных штрихов от вертикального положения. Наклонные повторяют рисунок прямого шрифта но с наклоном основных штрихов. ШРИФТ

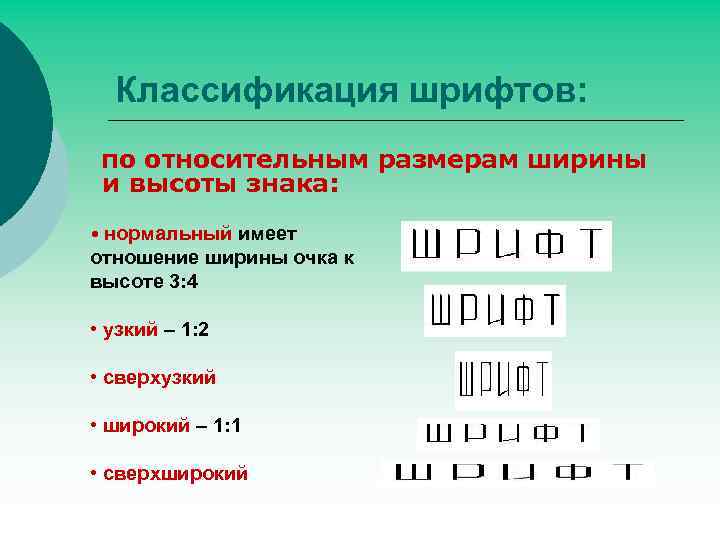

Классификация шрифтов: по относительным размерам ширины и высоты знака: • нормальный имеет отношение ширины очка к высоте 3: 4 • узкий – 1: 2 • сверхузкий • широкий – 1: 1 • сверхширокий

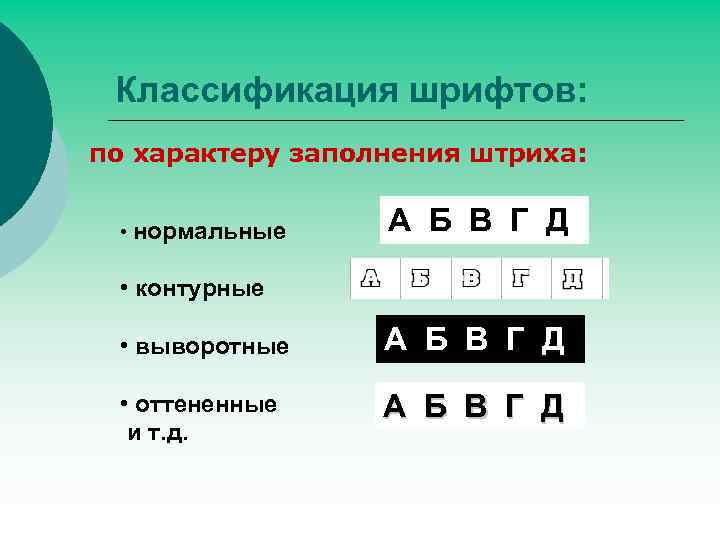

Классификация шрифтов: по характеру заполнения штриха: • нормальные А Б В Г Д • контурные • выворотные А Б В Г Д • оттененные и т. д. А Б В Г Д

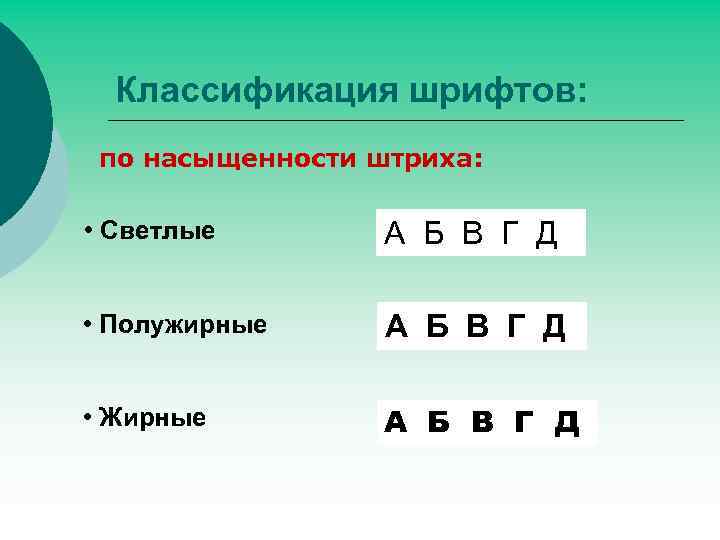

Классификация шрифтов: по насыщенности штриха: • Светлые А Б В Г Д • Полужирные А Б В Г Д • Жирные А Б В Г Д
Классификация шрифтов: По размеру (кеглю) шрифта: • текстовые - шрифты, предназначенные для печатания основного текста книг, журналов и газет; это шрифты сравнительно мелких кеглей - от 0 до 12 пунктов. • титульные - шрифты более крупных кеглей - от 14 до 48 пунктов, применяемые для набора титулов, обложек, рубрик, газетных заголовков и различных акцидентных работ. • акцидентные - шрифты преимущественно декоративные, крупных кеглей.

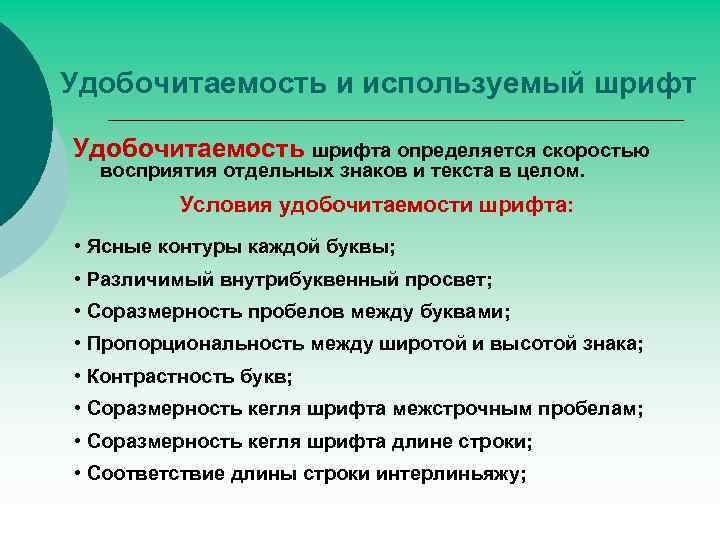

Удобочитаемость и используемый шрифт Удобочитаемость шрифта определяется скоростью восприятия отдельных знаков и текста в целом. Условия удобочитаемости шрифта: • Ясные контуры каждой буквы; • Различимый внутрибуквенный просвет; • Соразмерность пробелов между буквами; • Пропорциональность между широтой и высотой знака; • Контрастность букв; • Соразмерность кегля шрифта межстрочным пробелам; • Соразмерность кегля шрифта длине строки; • Соответствие длины строки интерлиньяжу;
Удобочитаемость и используемый шрифт
Удобочитаемость и используемый шрифт Удобочитаемость зависит от следующих параметров: 1. гарнитуры 2. кегля Шрифт с засечками более удобочитаем, чем шрифт без них НО! Наиболее читабельный кегль текстового шрифта газеты – 8, 9 пт В ТЕКСТЕ, СОСТОЯЩЕМ ИЗ ПРОПИСНЫХ БУКВ, воспринимаются только первые несколько слов

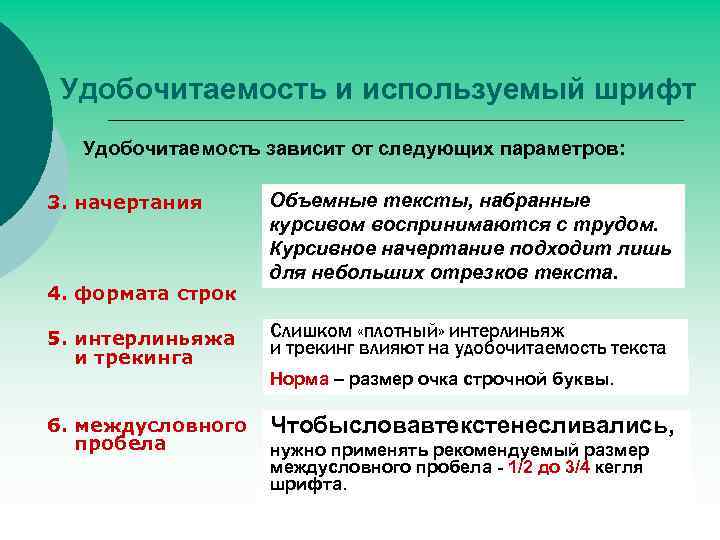

Удобочитаемость и используемый шрифт Удобочитаемость зависит от следующих параметров: 3. начертания 4. формата строк 5. интерлиньяжа и трекинга Объемные тексты, набранные курсивом воспринимаются с трудом. Курсивное начертание подходит лишь для небольших отрезков текста. Слишком «плотный» интерлиньяж и трекинг влияют на удобочитаемость текста Норма – размер очка строчной буквы. 6. междусловного пробела Чтобысловавтекстенесливались, нужно применять рекомендуемый размер междусловного пробела - 1/2 до 3/4 кегля шрифта.

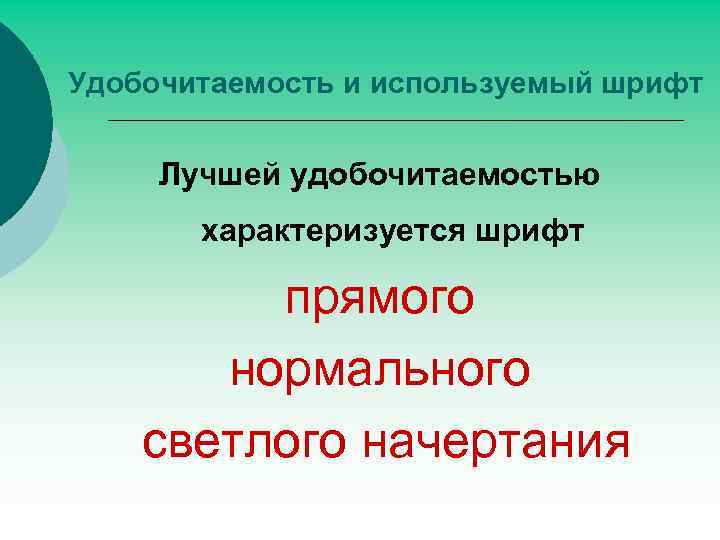

Удобочитаемость и используемый шрифт Лучшей удобочитаемостью характеризуется шрифт прямого нормального светлого начертания
Выбор шрифтового решения газеты Важно определить: ¡ Поли- или моногарнитурное оформление; ¡ Удобочитаемость гарнитуры; ¡ Соответствие рисунка шрифта содержанию публикаций;
Выбор шрифтового решения газеты Мировая практика оформления газеты выработала несколько приемов материального воплощения текста на полосе: 1. одна гарнитура и одно начертание для набора всего текста; 2. одна гарнитура, но разные начертания; 3. одна основная гарнитура и одна вспомогательная (основной гарнитурой набирают 85 -90 % текста); 4. одна основная гарнитура и две-три вспомогательные (основной гарнитурой набирается не менее 80 % текста); 5. несколько равноценных гарнитур;

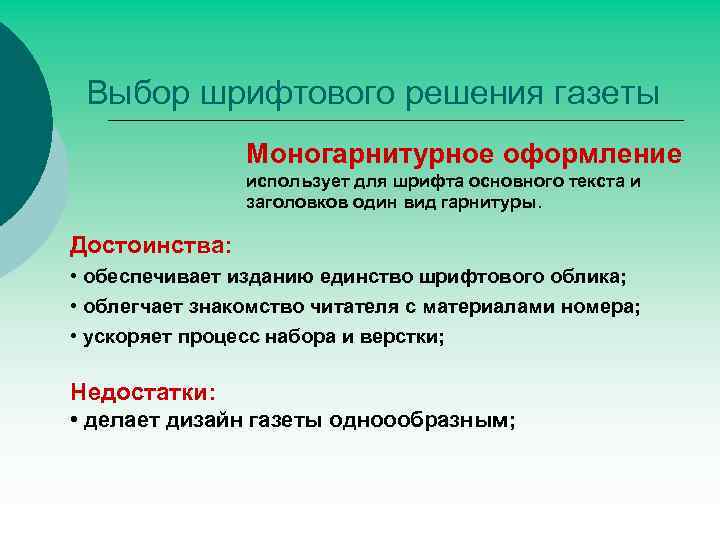

Выбор шрифтового решения газеты Моногарнитурное оформление использует для шрифта основного текста и заголовков один вид гарнитуры. Достоинства: • обеспечивает изданию единство шрифтового облика; • облегчает знакомство читателя с материалами номера; • ускоряет процесс набора и верстки; Недостатки: • делает дизайн газеты одноообразным;
Выбор шрифтового решения газеты «Громадська Сила» Моногарнитурное оформление
Выбор шрифтового решения газеты Полигарнитурное оформление использует для шрифта основного текста и заголовков несколько гарнитур. Достоинства: • делает дизайн более динамичным; Недостатки: • приводит к шрифтовой пестроте и дисгармонии текста; • нарушает общее стилевое единство издания; • усложняет восприятие информации читателем;
Выбор шрифтового решения газеты «Вечерний Минск» (1967 г. ) Полигарнитурное оформление
Типографская система измерений В полиграфической промышленности действуют три системы измерения: 1. Метрическая – использует линейные величины (метр, сантиметр, миллиметр), например, при измерении форматов изданий. 2. Англо-американская – основана на английском дюйме = 25, 4 мм, то есть 1 пункт = 0, 352 мм. Все производство компьютеров базируется на англо -американской системе измерения. 3. Типографская (система Дидо) – основана на французском дюйме = 27, 06 мм. 1/72 дюйма = 1 пункт = 0, 376 мм. Печатающие элементы – литеры, линейки, а также непечатающий материал – пробелы и отступы, измеряются в типографской системе измерений в пунктах. Более крупная единица квадрат = 48 пунктов = 18 мм Терция = 16 п Боргес = 9 п Цицеро = 12 п Петит = 8 п Корпус = 10 п Нонпарель = 6 п
Компьютерная допечатная подготовка Компьютерная допечатная обработка издания производится с использованием настольной издательской системы (НИС), которая включает: • Наборная станция – компьютеры и программное обеспечение, используемое для набора текста; • Графическая станция – комплекс из сканеров, программ для просмотра и обработки сканируемых оригиналов, устройств для чтения внешних носителей, на которых хранятся библиотеки слайдов художественного оформления; • Станция верстки – программы и выводящие устройства, предназначенные для получения и корректировки макета печатного издания; Adobe Page. Maker Adobe Frame Maker Microsoft Publisher Quark Xpress Adobe In. Design принцип WISIWYG что вижу, то и получу
Компьютерная допечатная подготовка а) обычные допечатные процессы (1980); б) цифровые допечатные процессы (1997);
Печатные процессы Традиционные способы печати

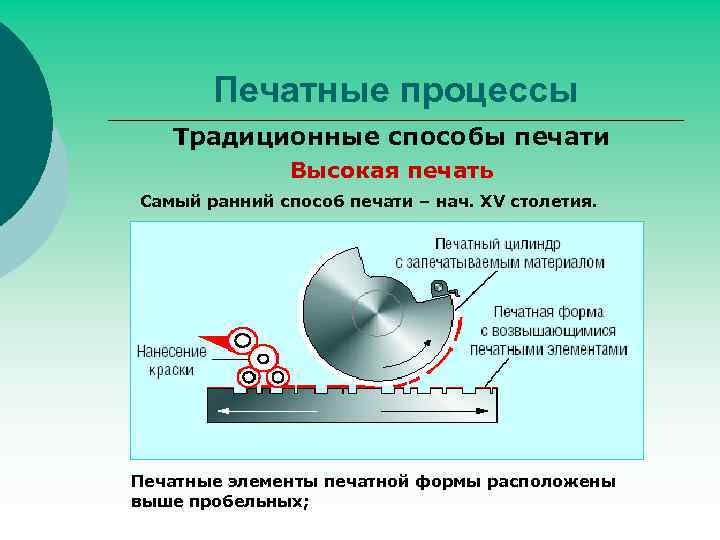

Печатные процессы Традиционные способы печати Высокая печать Самый ранний способ печати – нач. XV столетия. Печатные элементы печатной формы расположены выше пробельных;

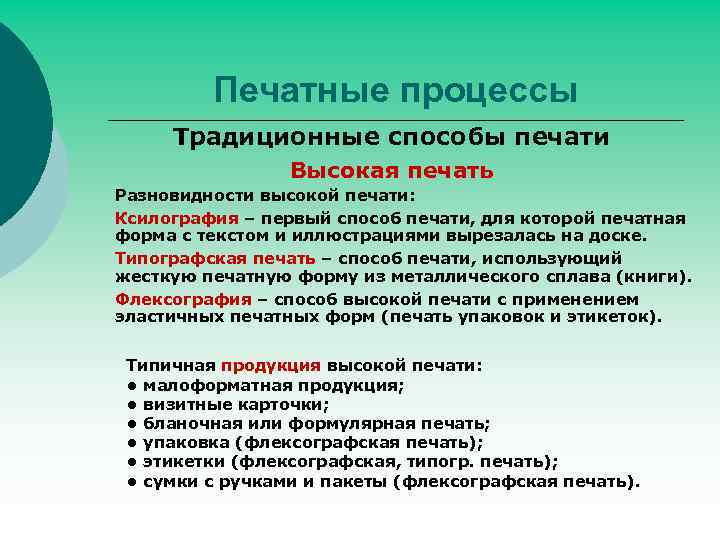

Печатные процессы Традиционные способы печати Высокая печать Разновидности высокой печати: Ксилография – первый способ печати, для которой печатная форма с текстом и иллюстрациями вырезалась на доске. Типографская печать – способ печати, использующий жесткую печатную форму из металлического сплава (книги). Флексография – способ высокой печати с применением эластичных печатных форм (печать упаковок и этикеток). Типичная продукция высокой печати: • малоформатная продукция; • визитные карточки; • бланочная или формулярная печать; • упаковка (флексографская печать); • этикетки (флексографская, типогр. печать); • сумки с ручками и пакеты (флексографская печать).
Печатные процессы Традиционные способы печати Высокая печать Достоинства высокой печати: 1. Четкие начертания букв; 2. Ровные штрихи и контуры оттисков; 3. Стабильность качества изображения во всем тираже; 4. Простота печатного процесса; Недостатки высокой печати: 1. Тяжелые металлические формы, содержащие вредный для здоровья свинец; 2. Трудность получения качественного оттиска шрифта мелкого размера и изображения мелкого растра. 3. Дорогостоящие печатные формы.
Печатные процессы Традиционные способы печати Глубокая печать Самый ранний способ печати – сер. XV столетия. Печатающие элементы печатной формы углублены по отношению к пробельным;
Печатные процессы Традиционные способы печати Глубокая печать Разновидности глубокой печати: Автотипия – способ печати, при котором печатающие элементы печатной формы имеют различную площадь (иллюстр. журналы и газеты). Металлография – способ глубокой печати, при котором печатная форма изготовляется гравировкой или выжиганием лазером на плоской металлической пластине, при этом печатающие элементы имеют различную глубину и площадь (денежные знаки, марки, ценные бумаги). Типичным для глубокой печати является получение высокотиражной высококачественной печатной продукции: • иллюстрированные газеты, журналы, рекламные каталоги, рассылаемые по почте; • печать на полимерных пленках; • печать на металлической фольге; • ценные бумаги, почтовые марки, банкноты.
Печатные процессы Традиционные способы печати Глубокая печать Достоинства : 1. Хорошо передает полутона; 2. Высокая скорость печати; 3. Точное воспроизведение цветовых и градационных тонов; Недостатки : 1. Высокая капиталоемкость печатного оборудования; 2. Выгодна лишь при печати больших тиражей (от 250 тыс. экз. )
Печатные процессы Традиционные способы печати Плоская печать 1798 год - год рождения плоской печати. Студент в Праге Алоиз Зенефельдер расположил печатные и пробельные элементы на одной плоскости известкового камня. Печатающие и пробельные элементы печатной формы находятся в одной плоскости, при этом печатающие элементы воспринимают краску, а пробельные ее отталкивают;
Печатные процессы Традиционные способы печати Плоская печать Разновидности плоской печати: Литография – способ печати, для которого печатная форма изготовляется на плоском камне (художественные оттиски). Фототипия – способ печати иллюстраций с высокой точностью, при котором деление на пробельные и печатные элементы обеспечивается различной степенью задубливания желатина (фотографии, карандашные и акварельные рисунки). Офсет – способ печати, при которой краска с печатной формы передается на резиновую поверхность, а с нее – на бумагу (все виды изданий, в том числе многокрасочные). Ди-Лито – способ печати, при котором зеркальное изображение с печатной формы передается непосредственно на запечатываемый материал (газеты малых тиражей).
Печатные процессы Традиционные способы печати Плоская печать Достоинства : 1. Универсальные возможности художественного оформления изданий; 2. Печать крупноформатной продукции; 3. Высокопроизводительное и технологически гибкое печатное оборудование; 4. Относительно небольшие отходы бумаги; Недостатки : 1. Быстрое изнашивание печатной формы при прямой плоской печати;

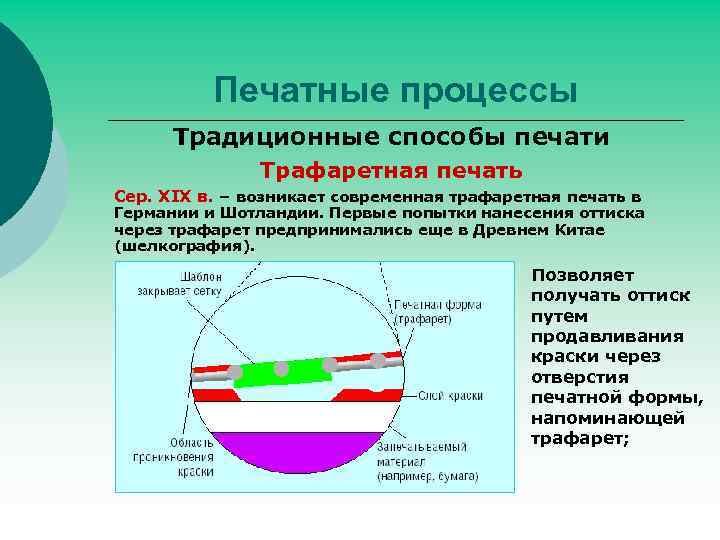

Печатные процессы Традиционные способы печати Трафаретная печать Сер. XIX в. – возникает современная трафаретная печать в Германии и Шотландии. Первые попытки нанесения оттиска через трафарет предпринимались еще в Древнем Китае (шелкография). Позволяет получать оттиск путем продавливания краски через отверстия печатной формы, напоминающей трафарет;

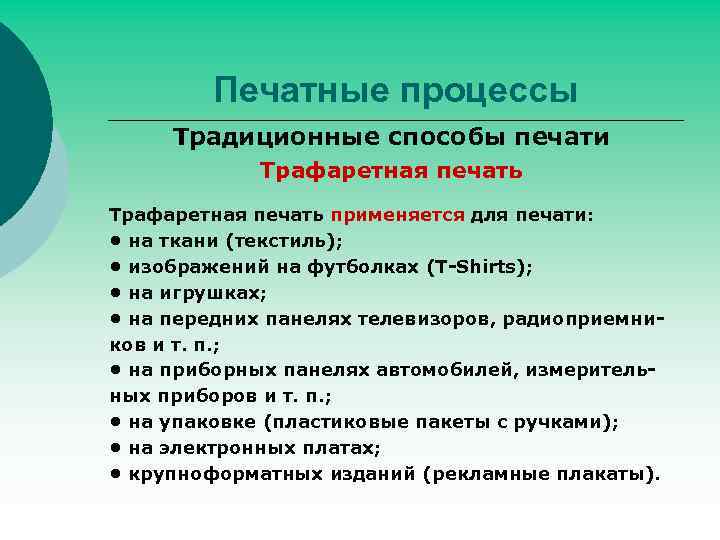

Печатные процессы Традиционные способы печати Трафаретная печать применяется для печати: • на ткани (текстиль); • изображений на футболках (T-Shirts); • на игрушках; • на передних панелях телевизоров, радиоприемников и т. п. ; • на приборных панелях автомобилей, измерительных приборов и т. п. ; • на упаковке (пластиковые пакеты с ручками); • на электронных платах; • крупноформатных изданий (рекламные плакаты).

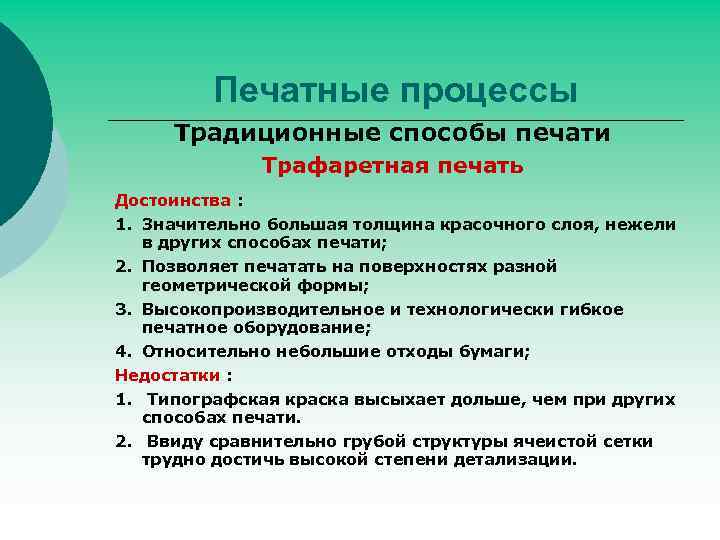

Печатные процессы Традиционные способы печати Трафаретная печать Достоинства : 1. Значительно большая толщина красочного слоя, нежели в других способах печати; 2. Позволяет печатать на поверхностях разной геометрической формы; 3. Высокопроизводительное и технологически гибкое печатное оборудование; 4. Относительно небольшие отходы бумаги; Недостатки : 1. Типографская краска высыхает дольше, чем при других способах печати. 2. Ввиду сравнительно грубой структуры ячеистой сетки трудно достичь высокой степени детализации.

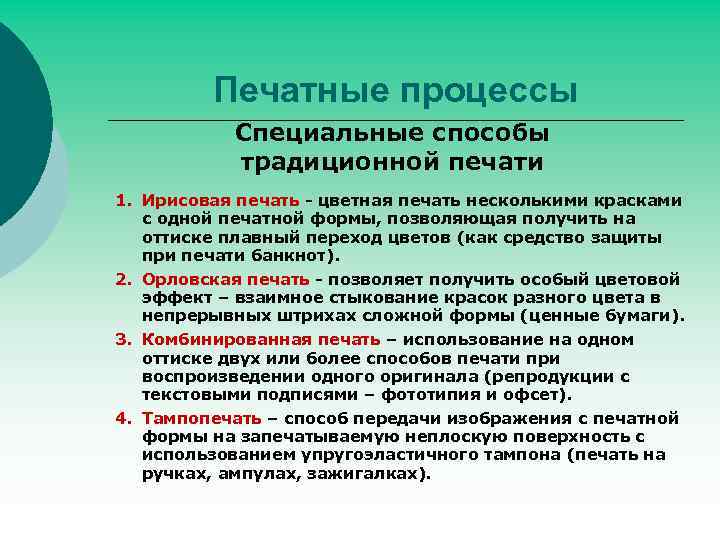

Печатные процессы Специальные способы традиционной печати 1. Ирисовая печать - цветная печать несколькими красками с одной печатной формы, позволяющая получить на оттиске плавный переход цветов (как средство защиты при печати банкнот). 2. Орловская печать - позволяет получить особый цветовой эффект – взаимное стыкование красок разного цвета в непрерывных штрихах сложной формы (ценные бумаги). 3. Комбинированная печать – использование на одном оттиске двух или более способов печати при воспроизведении одного оригинала (репродукции с текстовыми подписями – фототипия и офсет). 4. Тампопечать – способ передачи изображения с печатной формы на запечатываемую неплоскую поверхность с использованием упругоэластичного тампона (печать на ручках, ампулах, зажигалках).

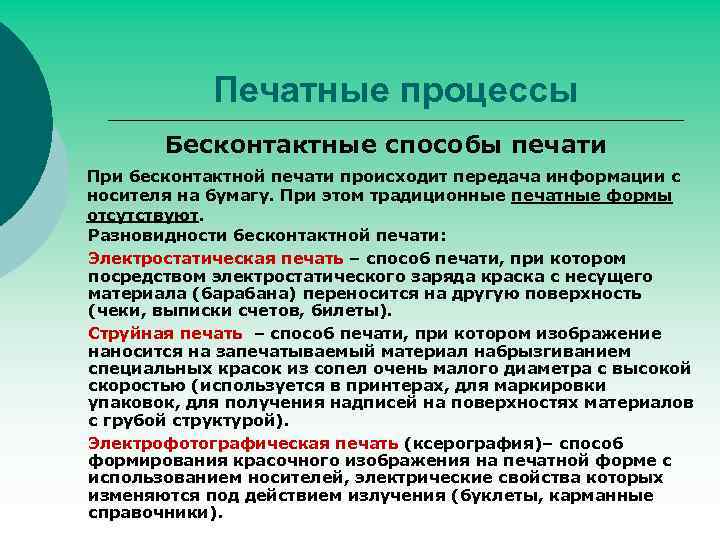

Печатные процессы Бесконтактные способы печати При бесконтактной печати происходит передача информации с носителя на бумагу. При этом традиционные печатные формы отсутствуют. Разновидности бесконтактной печати: Электростатическая печать – способ печати, при котором посредством электростатического заряда краска с несущего материала (барабана) переносится на другую поверхность (чеки, выписки счетов, билеты). Струйная печать – способ печати, при котором изображение наносится на запечатываемый материал набрызгиванием специальных красок из сопел очень малого диаметра с высокой скоростью (используется в принтерах, для маркировки упаковок, для получения надписей на поверхностях материалов с грубой структурой). Электрофотографическая печать (ксерография)– способ формирования красочного изображения на печатной форме с использованием носителей, электрические свойства которых изменяются под действием излучения (буклеты, карманные справочники).

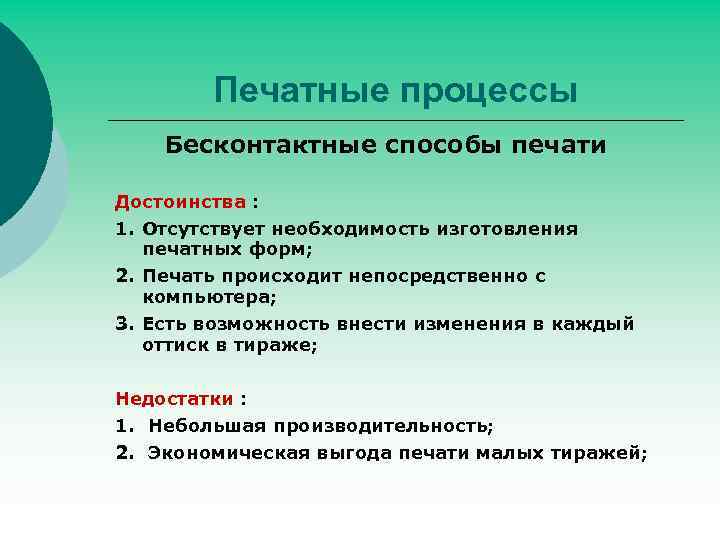

Печатные процессы Бесконтактные способы печати Достоинства : 1. Отсутствует необходимость изготовления печатных форм; 2. Печать происходит непосредственно с компьютера; 3. Есть возможность внести изменения в каждый оттиск в тираже; Недостатки : 1. Небольшая производительность; 2. Экономическая выгода печати малых тиражей;
Послепечатные процессы Брошюровочно-переплетная обработка: • Предварительная обработка оттисков (разрезка листов, фальцовка, приклейка); • Заготовка вспомогательных элементов печатного издания (деталей переплета, обложки и т. д. ); Скрепление листов (изготовление книжных блоков); • Фальцовка – складывание отпечатанных оттисков в тетради, обеспечивающие правильную последовательность страниц в издании; Тетрадь – сложенный в один или несколько раз запечатанный лист; Комплектовка книжных блоков: вкладкой – одна тетрадь вкладывается в другую, подборкой - тетради собираются одна к другой (для изданий более 64 полос);

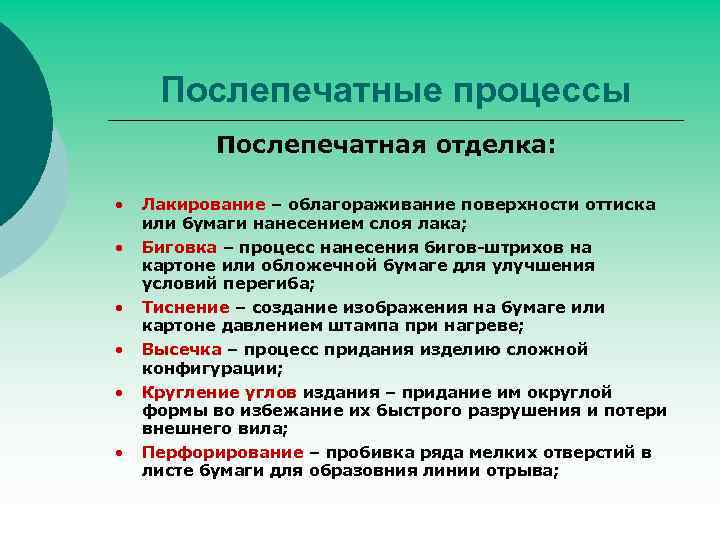

Послепечатные процессы Послепечатная отделка: • Лакирование – облагораживание поверхности оттиска или бумаги нанесением слоя лака; • Биговка – процесс нанесения бигов-штрихов на картоне или обложечной бумаге для улучшения условий перегиба; Тиснение – создание изображения на бумаге или картоне давлением штампа при нагреве; Высечка – процесс придания изделию сложной конфигурации; Кругление углов издания – придание им округлой формы во избежание их быстрого разрушения и потери внешнего вила; Перфорирование – пробивка ряда мелких отверстий в листе бумаги для образовния линии отрыва; • •
