состоят из одной или нескольких токопроводящих жил отделенных

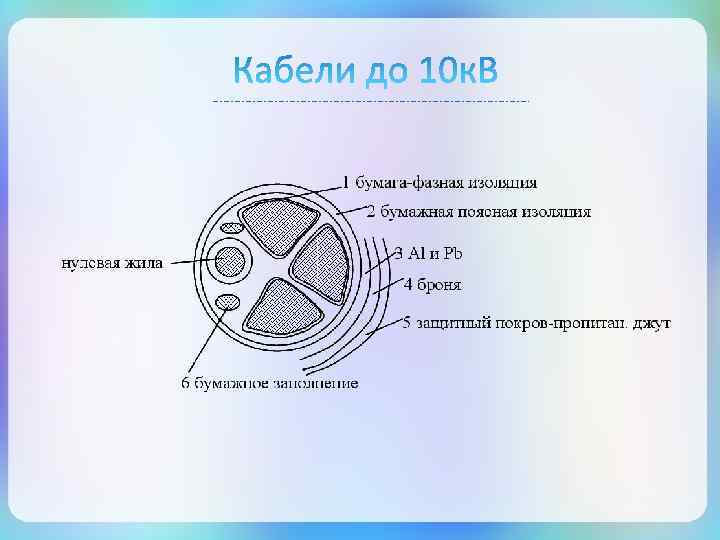

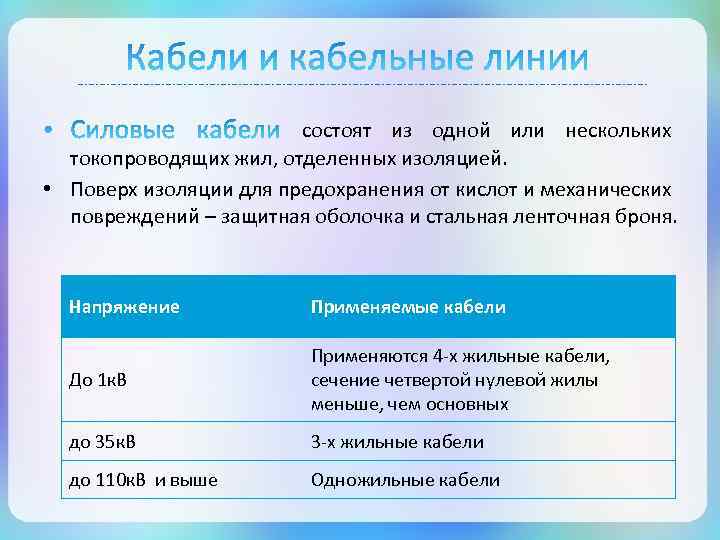

состоят из одной или нескольких токопроводящих жил, отделенных изоляцией. • Поверх изоляции для предохранения от кислот и механических повреждений – защитная оболочка и стальная ленточная броня. Напряжение Применяемые кабели До 1 к. В Применяются 4 -х жильные кабели, сечение четвертой нулевой жилы меньше, чем основных до 35 к. В 3 -х жильные кабели до 110 к. В и выше Одножильные кабели

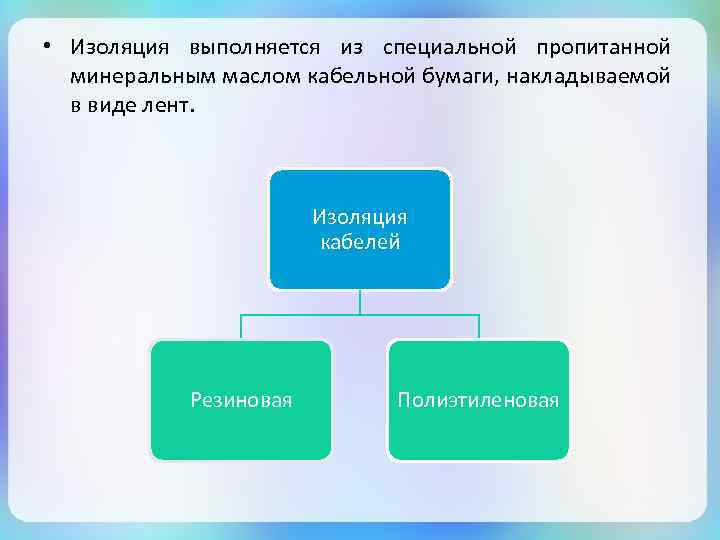

• Изоляция выполняется из специальной пропитанной минеральным маслом кабельной бумаги, накладываемой в виде лент. Изоляция кабелей Резиновая Полиэтиленовая

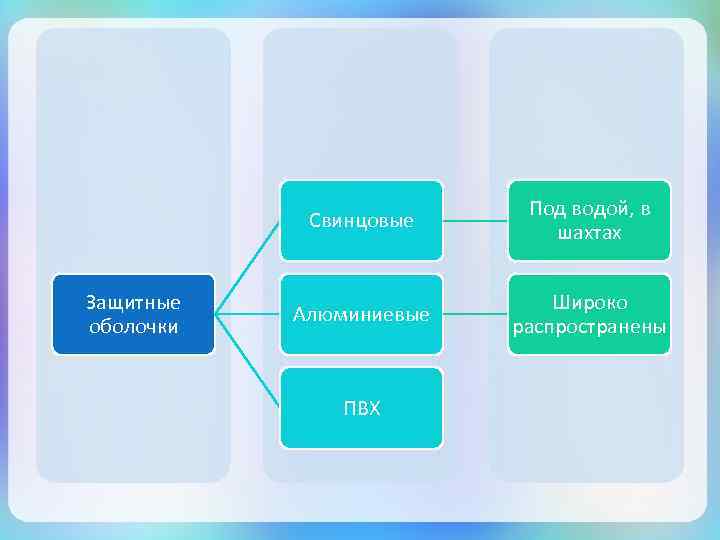

Свинцовые Защитные оболочки Под водой, в шахтах Алюминиевые Широко распространены ПВХ

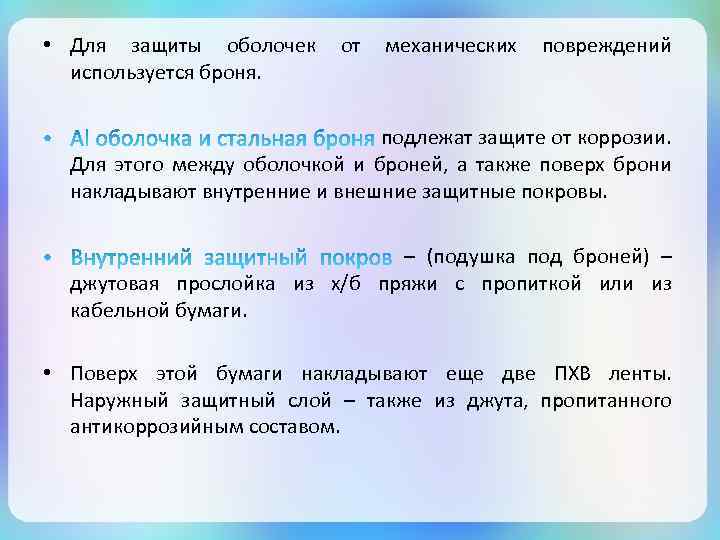

• Для защиты оболочек используется броня. от механических повреждений подлежат защите от коррозии. Для этого между оболочкой и броней, а также поверх брони накладывают внутренние и внешние защитные покровы. – (подушка под броней) – джутовая прослойка из х/б пряжи с пропиткой или из кабельной бумаги. • Поверх этой бумаги накладывают еще две ПХВ ленты. Наружный защитный слой – также из джута, пропитанного антикоррозийным составом.

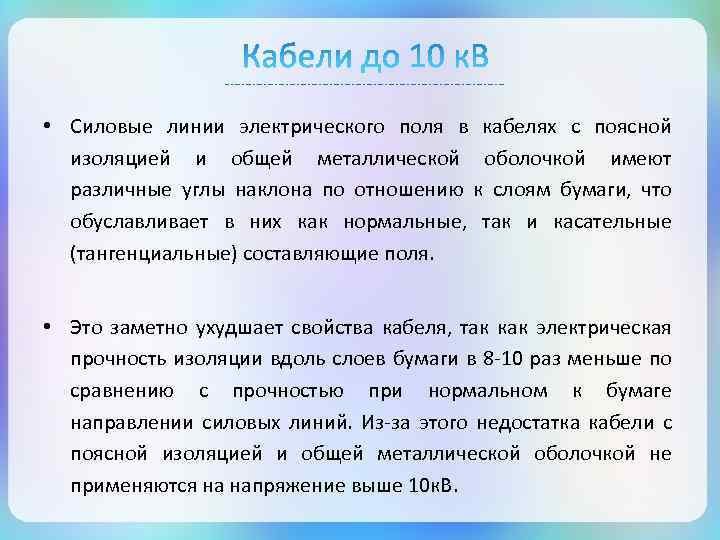

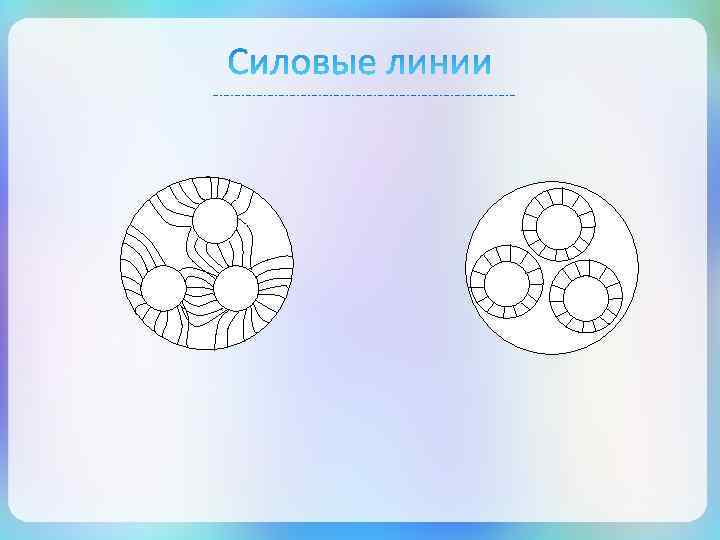

• Силовые линии электрического поля в кабелях с поясной изоляцией и общей металлической оболочкой имеют различные углы наклона по отношению к слоям бумаги, что обуславливает в них как нормальные, так и касательные (тангенциальные) составляющие поля. • Это заметно ухудшает свойства кабеля, так как электрическая прочность изоляции вдоль слоев бумаги в 8 -10 раз меньше по сравнению с прочностью при нормальном к бумаге направлении силовых линий. Из-за этого недостатка кабели с поясной изоляцией и общей металлической оболочкой не применяются на напряжение выше 10 к. В.

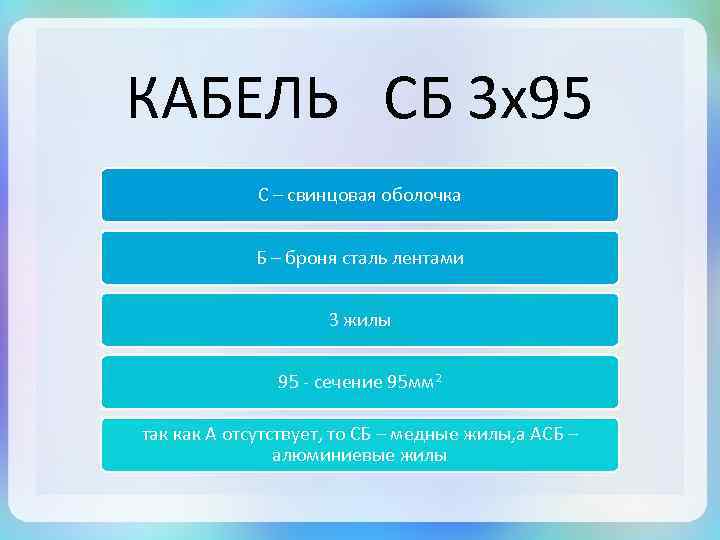

КАБЕЛЬ СБ 3 х95 С – свинцовая оболочка Б – броня сталь лентами 3 жилы 95 - сечение 95 мм 2 так как А отсутствует, то СБ – медные жилы, а АСБ – алюминиевые жилы

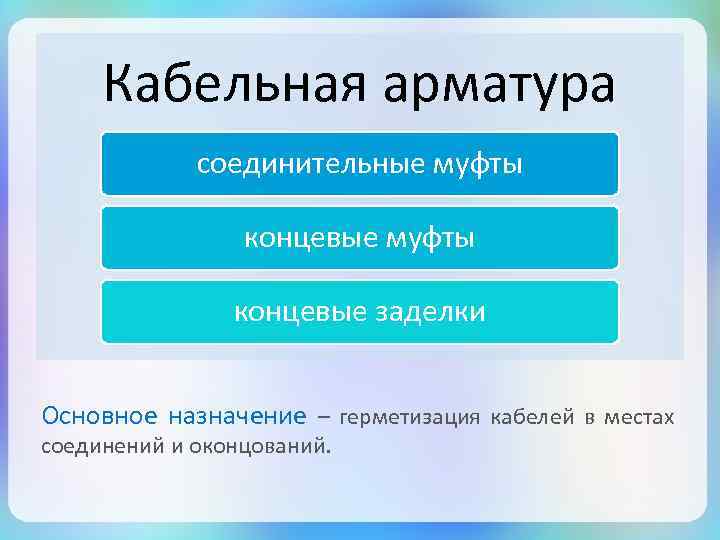

Кабельная арматура соединительные муфты концевые заделки Основное назначение – герметизация кабелей в местах соединений и оконцований.

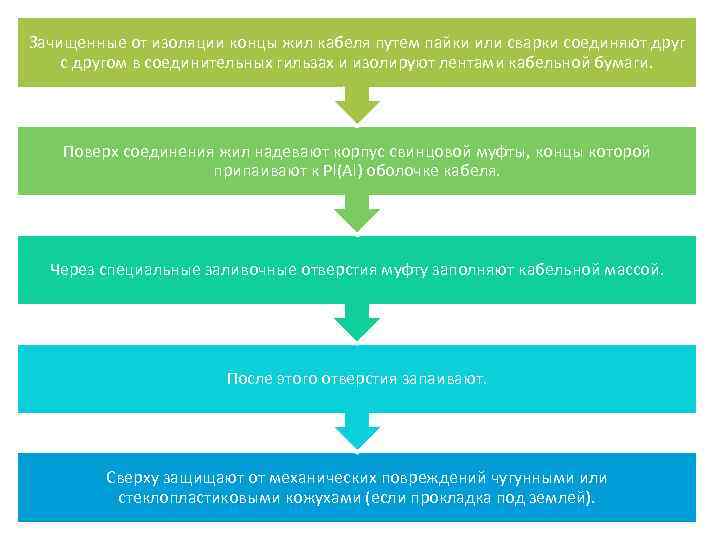

Зачищенные от изоляции концы жил кабеля путем пайки или сварки соединяют друг с другом в соединительных гильзах и изолируют лентами кабельной бумаги. Поверх соединения жил надевают корпус свинцовой муфты, концы которой припаивают к Pl(Al) оболочке кабеля. Через специальные заливочные отверстия муфту заполняют кабельной массой. После этого отверстия запаивают. Сверху защищают от механических повреждений чугунными или стеклопластиковыми кожухами (если прокладка под землей).

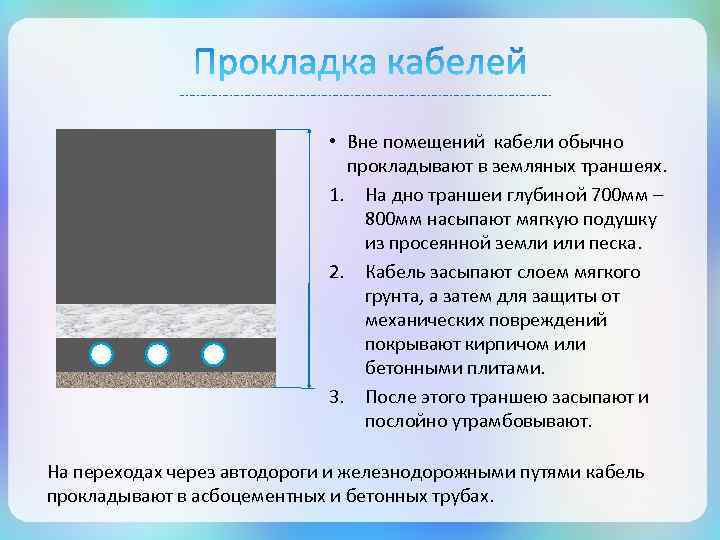

• Вне помещений кабели обычно прокладывают в земляных траншеях. 1. На дно траншеи глубиной 700 мм – 800 мм насыпают мягкую подушку из просеянной земли или песка. 2. Кабель засыпают слоем мягкого грунта, а затем для защиты от механических повреждений покрывают кирпичом или бетонными плитами. 3. После этого траншею засыпают и послойно утрамбовывают. На переходах через автодороги и железнодорожными путями кабель прокладывают в асбоцементных и бетонных трубах.

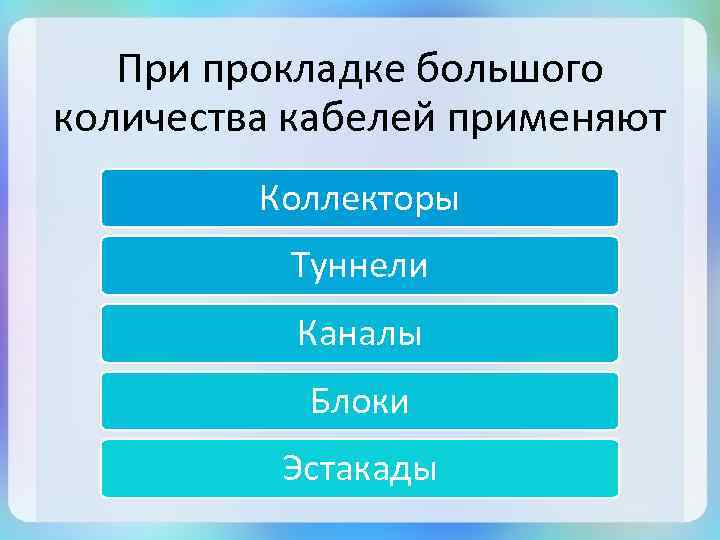

При прокладке большого количества кабелей применяют Коллекторы Туннели Каналы Блоки Эстакады

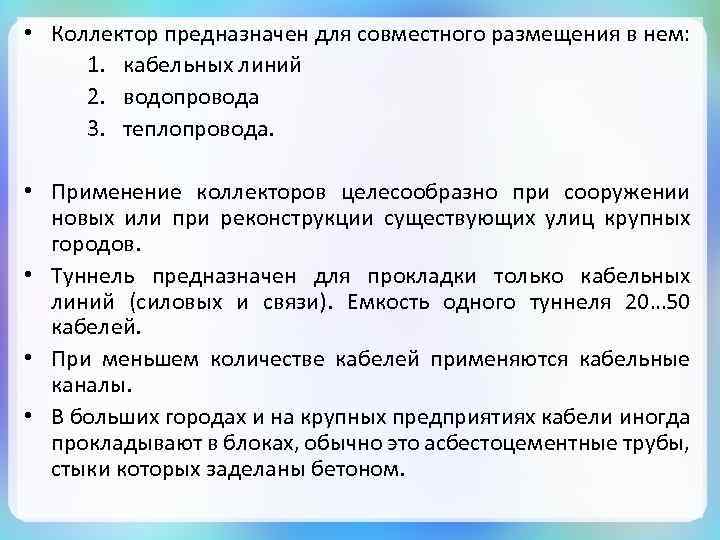

• Коллектор предназначен для совместного размещения в нем: 1. кабельных линий 2. водопровода 3. теплопровода. • Применение коллекторов целесообразно при сооружении новых или при реконструкции существующих улиц крупных городов. • Туннель предназначен для прокладки только кабельных линий (силовых и связи). Емкость одного туннеля 20… 50 кабелей. • При меньшем количестве кабелей применяются кабельные каналы. • В больших городах и на крупных предприятиях кабели иногда прокладывают в блоках, обычно это асбестоцементные трубы, стыки которых заделаны бетоном.

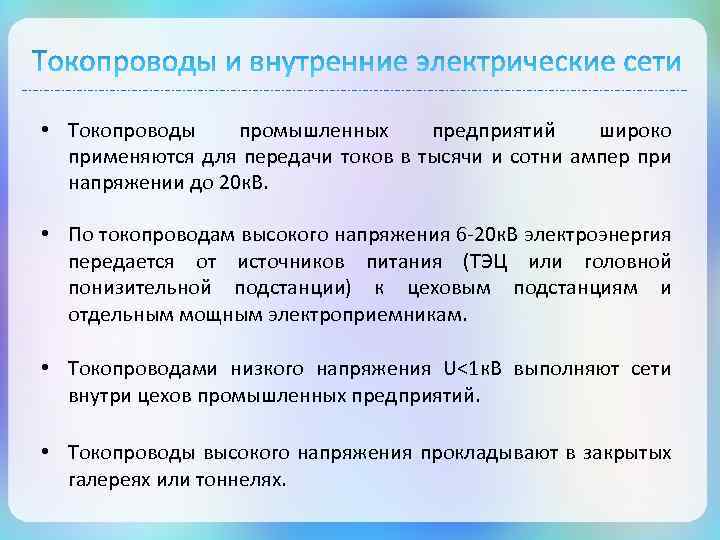

• Токопроводы промышленных предприятий широко применяются для передачи токов в тысячи и сотни ампер при напряжении до 20 к. В. • По токопроводам высокого напряжения 6 -20 к. В электроэнергия передается от источников питания (ТЭЦ или головной понизительной подстанции) к цеховым подстанциям и отдельным мощным электроприемникам. • Токопроводами низкого напряжения U<1 к. В выполняют сети внутри цехов промышленных предприятий. • Токопроводы высокого напряжения прокладывают в закрытых галереях или тоннелях.

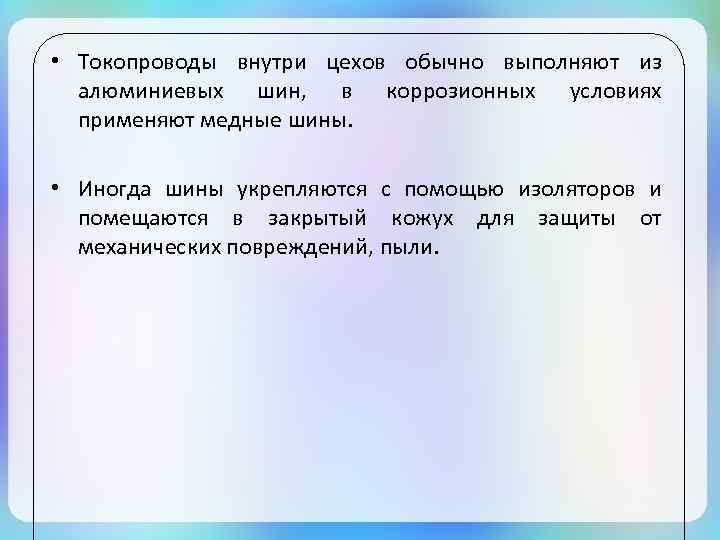

• Токопроводы внутри цехов обычно выполняют из алюминиевых шин, в коррозионных условиях применяют медные шины. • Иногда шины укрепляются с помощью изоляторов и помещаются в закрытый кожух для защиты от механических повреждений, пыли.
