Составление схемы геоморфологического дешифрирования области развития горно-ледникового рельефа (АФС 23) Москва 2012

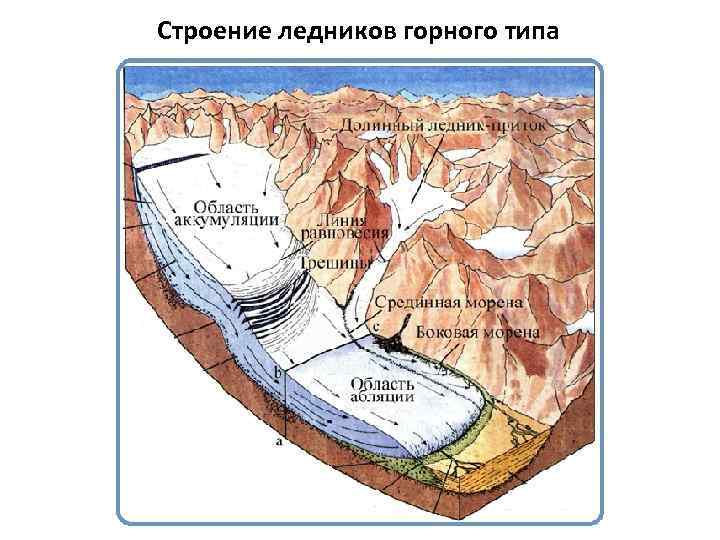

Строение ледников горного типа

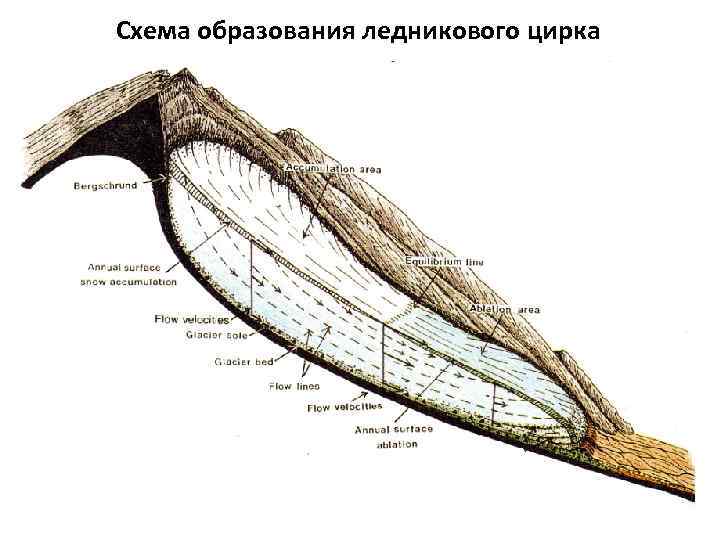

Схема образования ледникового цирка
Схема развития троговых долин Течение льда и его соотношение с неровностями продольного профиля ледниковой долины (Nye, 1952) Схема троговой долины: А – поперечный профиль; Б – продольный профиль. В – котловины ледникового выпахивания; Р - ригели

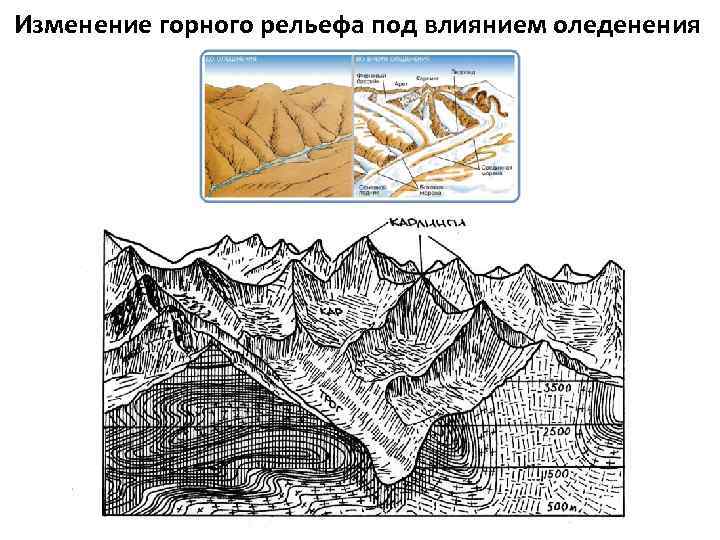

Изменение горного рельефа под влиянием оледенения
Классификация влекомой и отложенной морены Фации влекомых и отложенных морен наземных ледников (по Ю. А. Лаврушину, 1974): 1 – конечная морена; 2 – абляционная морена; 3 – поверхностная морена течения; 4 – внутренняя морена (производная от донной); 5 – поверхностная морена вытаивания; 6 – внутренняя морена (производная от поверхностной); 7 – придонная морена; 8 – основная морена.
Строение ледников горного типа

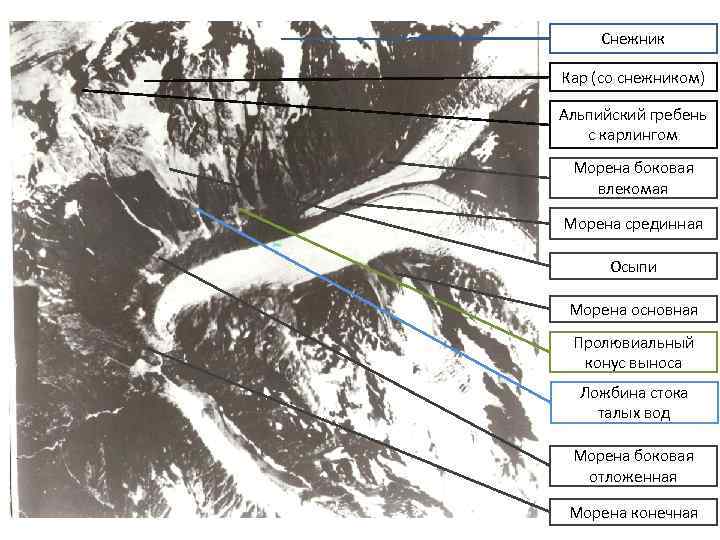

Снежник Кар (со снежником) Альпийский гребень с карлингом Морена боковая влекомая Морена срединная Осыпи Морена основная Пролювиальный конус выноса Ложбина стока талых вод Морена боковая отложенная Морена конечная
Условные обозначения I. Выработанный рельеф I. 1. Экзарационный рельеф Альпийский гребень Карлинги Цирки, кары Ригель (бергштрихи направлены в сторону обрыва) Плечо трога I. 2. Эрозионный рельеф Русла рек и тальвеги крупных промоин
а II. Аккумулятивный рельеф II. 1. Собственно ледниковый рельеф б Боковая морена: а – влекомая; б - отложенная Срединная морена Конечная морена Основная морена II. 2. Гравитационный рельеф Осыпной конус накопления II. 3. Пролювиальный рельеф Конус выноса Прочие условные обозначения Ледниковый лед Снежники а б Геоморфологические границы: а – четко выраженные ; б - предполагаемые
