СОСТАВ ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ БОЕВОЙ МАШИНЫ 9 П 148: • четыре стеллажа для закрепления боевого комплекта ПТУР 9 М 113 и 9 М 111; • пять лотков для закрепления боевого комплекта ПТУР 9 М 113; • креномер – для определения крена БМ 9 П 148 на огневой позиции; • механизм привода крышки и козырька люка загрузки; • механизм привода крышек жалюзи воздухопритока и воздухоотвода; • блок встроенного контроля – для проверки исправности цепей пуска и блокировок цепей пуска, а также проверки параметров НАУ 9 С 451 М 1 при ТО№ 1; • радиооборудование (радиостанция Р-123 М и переговорное устройство Р-124); • приборы радиационной и химической разведки (ИМД-21 Б, ВПХР, ДК-4 КБ); • фильтро-вентиляционная установка; • прибор для ночного вождения машины (ТВНО-2 Б).

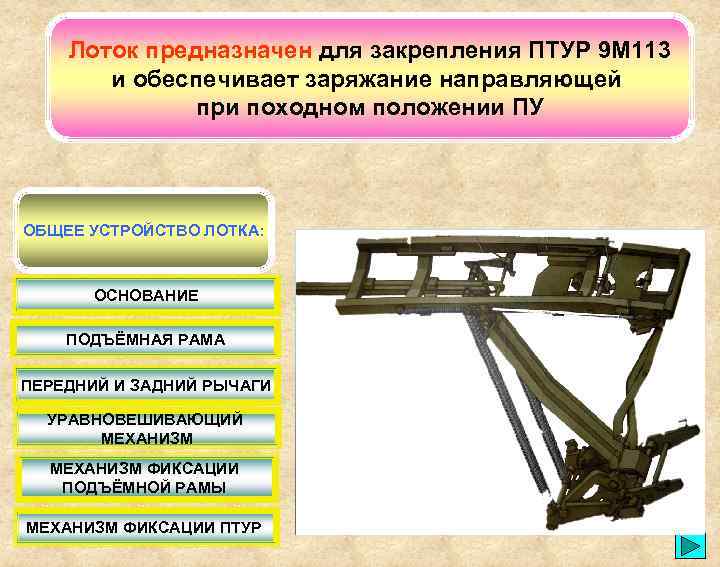

Лоток предназначен для закрепления ПТУР 9 М 113 и обеспечивает заряжание направляющей при походном положении ПУ ОБЩЕЕ УСТРОЙСТВО ЛОТКА: ОСНОВАНИЕ ПОДЪЁМНАЯ РАМА ПЕРЕДНИЙ И ЗАДНИЙ РЫЧАГИ УРАВНОВЕШИВАЮЩИЙ МЕХАНИЗМ ФИКСАЦИИ ПОДЪЁМНОЙ РАМЫ МЕХАНИЗМ ФИКСАЦИИ ПТУР

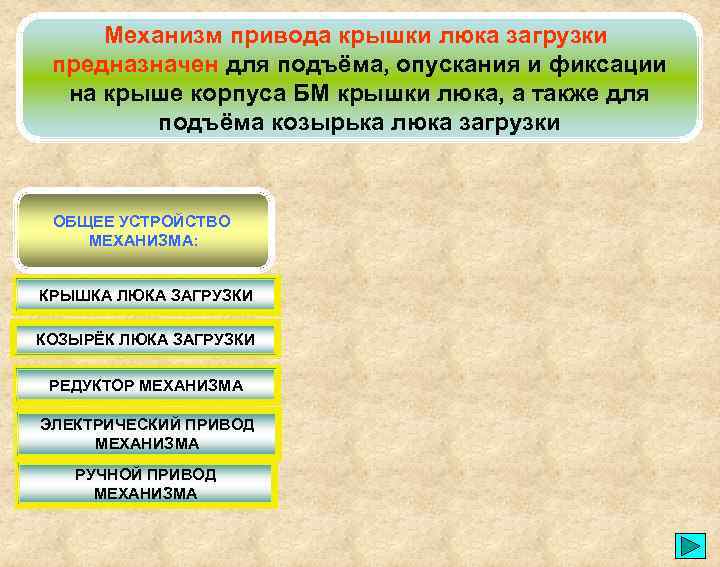

Механизм привода крышки люка загрузки предназначен для подъёма, опускания и фиксации на крыше корпуса БМ крышки люка, а также для подъёма козырька люка загрузки ОБЩЕЕ УСТРОЙСТВО МЕХАНИЗМА: КРЫШКА ЛЮКА ЗАГРУЗКИ КОЗЫРЁК ЛЮКА ЗАГРУЗКИ РЕДУКТОР МЕХАНИЗМА ЭЛЕКТРИЧЕСКИЙ ПРИВОД МЕХАНИЗМА РУЧНОЙ ПРИВОД МЕХАНИЗМА

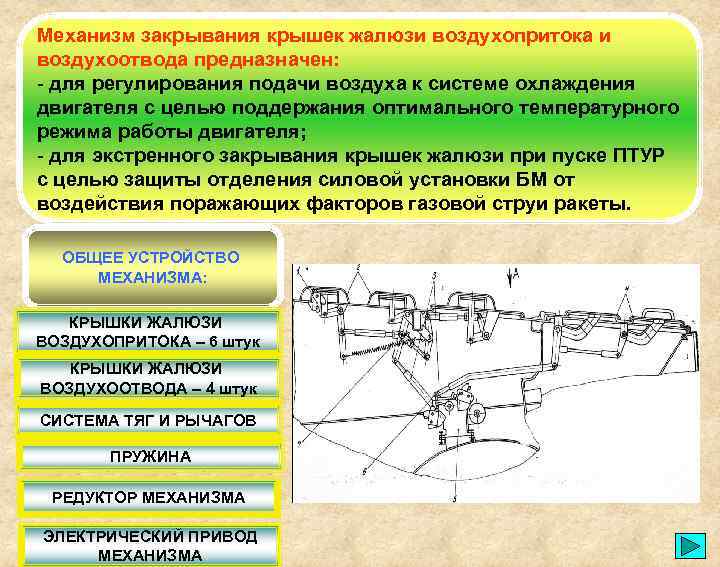

Механизм закрывания крышек жалюзи воздухопритока и воздухоотвода предназначен: - для регулирования подачи воздуха к системе охлаждения двигателя с целью поддержания оптимального температурного режима работы двигателя; - для экстренного закрывания крышек жалюзи при пуске ПТУР с целью защиты отделения силовой установки БМ от воздействия поражающих факторов газовой струи ракеты. ОБЩЕЕ УСТРОЙСТВО МЕХАНИЗМА: КРЫШКИ ЖАЛЮЗИ ВОЗДУХОПРИТОКА – 6 штук КРЫШКИ ЖАЛЮЗИ ВОЗДУХООТВОДА – 4 штук СИСТЕМА ТЯГ И РЫЧАГОВ ПРУЖИНА РЕДУКТОР МЕХАНИЗМА ЭЛЕКТРИЧЕСКИЙ ПРИВОД МЕХАНИЗМА
