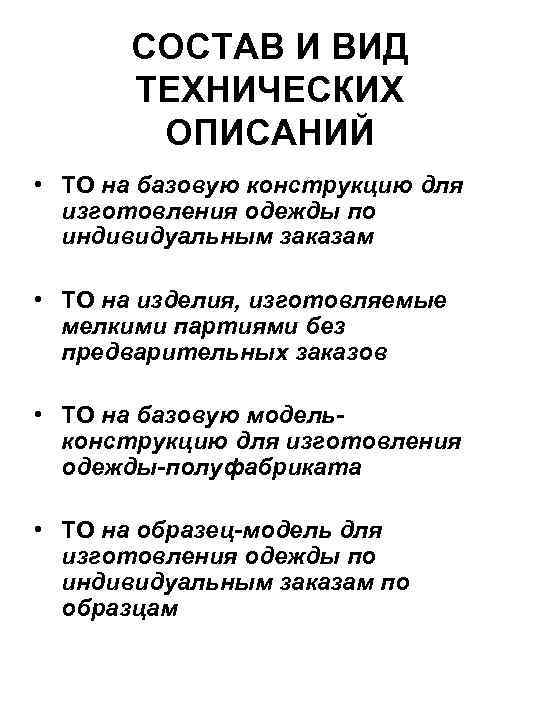

СОСТАВ И ВИД ТЕХНИЧЕСКИХ ОПИСАНИЙ • ТО на базовую конструкцию для изготовления одежды по СОСТАВ И ВИД ТЕХНИЧЕСКИХ ОПИСАНИЙ • ТО на базовую конструкцию для изготовления одежды по индивидуальным заказам • ТО на изделия, изготовляемые мелкими партиями без предварительных заказов • ТО на базовую модельконструкцию для изготовления одежды-полуфабриката • ТО на образец-модель для изготовления одежды по индивидуальным заказам по образцам

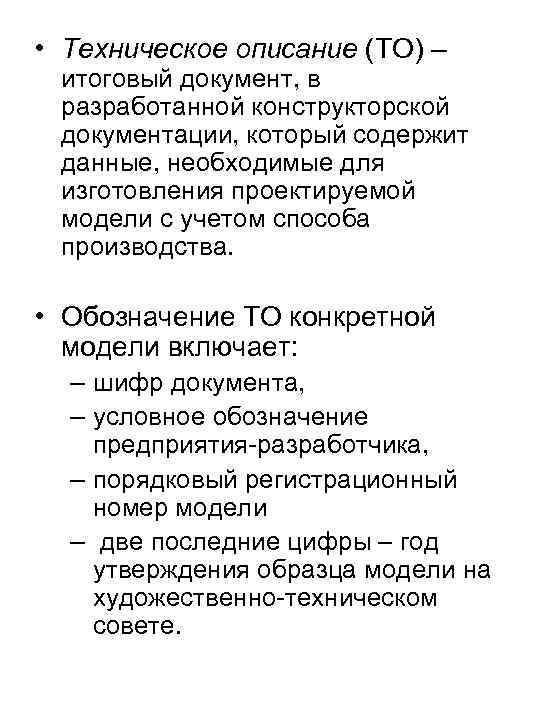

• Техническое описание (ТО) – итоговый документ, в разработанной конструкторской документации, который содержит • Техническое описание (ТО) – итоговый документ, в разработанной конструкторской документации, который содержит данные, необходимые для изготовления проектируемой модели с учетом способа производства. • Обозначение ТО конкретной модели включает: – шифр документа, – условное обозначение предприятия-разработчика, – порядковый регистрационный номер модели – две последние цифры – год утверждения образца модели на художественно-техническом совете.

НОРМАТИВНЫЕ ДОКУМЕНТЫ ТЕРМИНОЛОГИЯ • ГОСТ 17037– 83 «Изделия швейные. Термины и определения» • ГОСТ НОРМАТИВНЫЕ ДОКУМЕНТЫ ТЕРМИНОЛОГИЯ • ГОСТ 17037– 83 «Изделия швейные. Термины и определения» • ГОСТ 20521– 75 «Технология швейного производства. Термины и определения» • ГОСТ 22977– 78 «Изделия швейные. Детали. Термины и определения»

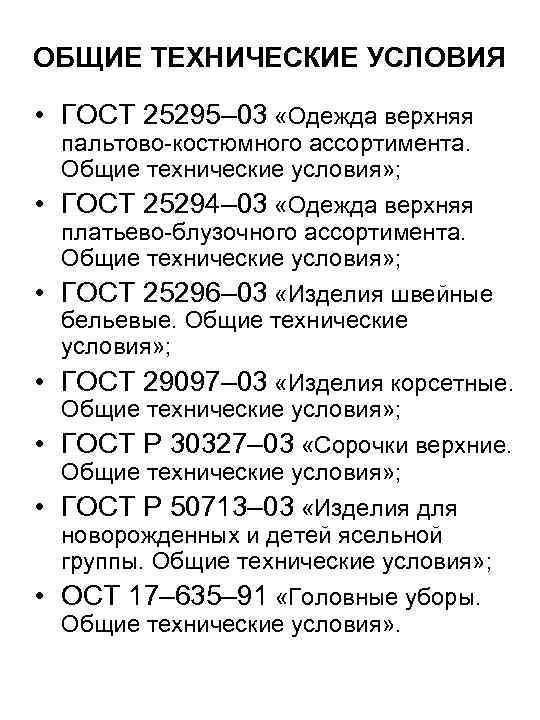

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ • ГОСТ 25295– 03 «Одежда верхняя пальтово-костюмного ассортимента. Общие технические условия» ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ • ГОСТ 25295– 03 «Одежда верхняя пальтово-костюмного ассортимента. Общие технические условия» ; • ГОСТ 25294– 03 «Одежда верхняя платьево-блузочного ассортимента. Общие технические условия» ; • ГОСТ 25296– 03 «Изделия швейные бельевые. Общие технические условия» ; • ГОСТ 29097– 03 «Изделия корсетные. Общие технические условия» ; • ГОСТ Р 30327– 03 «Сорочки верхние. Общие технические условия» ; • ГОСТ Р 50713– 03 «Изделия для новорожденных и детей ясельной группы. Общие технические условия» ; • ОСТ 17– 635– 91 «Головные уборы. Общие технические условия» .

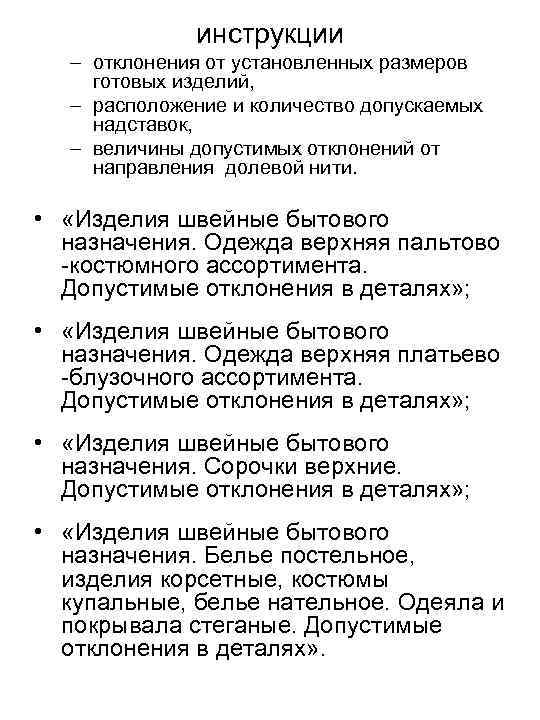

инструкции – отклонения от установленных размеров готовых изделий, – расположение и количество допускаемых надставок, инструкции – отклонения от установленных размеров готовых изделий, – расположение и количество допускаемых надставок, – величины допустимых отклонений от направления долевой нити. • «Изделия швейные бытового назначения. Одежда верхняя пальтово -костюмного ассортимента. Допустимые отклонения в деталях» ; • «Изделия швейные бытового назначения. Одежда верхняя платьево -блузочного ассортимента. Допустимые отклонения в деталях» ; • «Изделия швейные бытового назначения. Сорочки верхние. Допустимые отклонения в деталях» ; • «Изделия швейные бытового назначения. Белье постельное, изделия корсетные, костюмы купальные, белье нательное. Одеяла и покрывала стеганые. Допустимые отклонения в деталях» .

• ОСТ 17– 835– 80 «Изделия швейные. Технические требования к стежкам, строчкам и • ОСТ 17– 835– 80 «Изделия швейные. Технические требования к стежкам, строчкам и швам» • Образец-эталон утверждается ГОСТ 15007– 88 «СРПП Продукция легкой промышленности. Основные положения» . • РД 17– 01– 022– 92 «Порядок разработки, согласования, утверждения и регистрации технического описания на продукцию текстильной и легкой промышленности» .

КАЧЕСТВО ГОТОВЫХ ИЗДЕЛИЙ И МАРКИРОВКА • ГОСТ 12566– 88 «Изделия швейные бытового назначения. Определение КАЧЕСТВО ГОТОВЫХ ИЗДЕЛИЙ И МАРКИРОВКА • ГОСТ 12566– 88 «Изделия швейные бытового назначения. Определение сортности» . • ГОСТ 4103– 82 «Изделия швейные. Методы контроля качества» . • ГОСТ 10581– 91 «Изделия швейные. Маркировка, упаковка, транспортирование и хранение» .

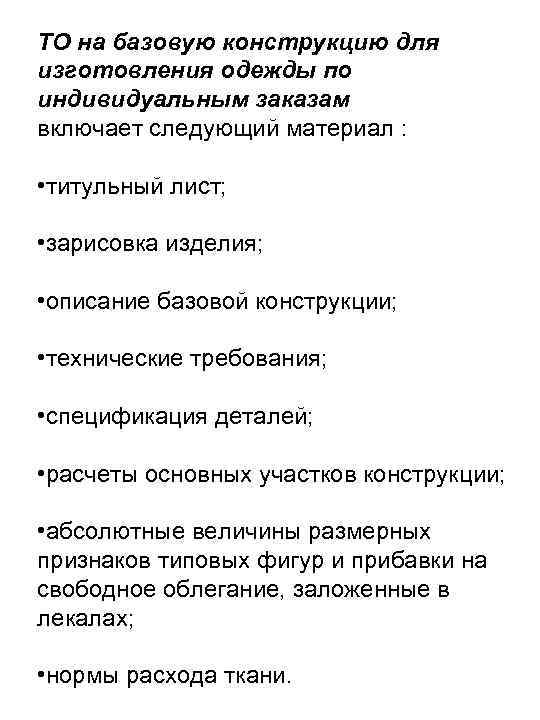

ТО на базовую конструкцию для изготовления одежды по индивидуальным заказам включает следующий материал : ТО на базовую конструкцию для изготовления одежды по индивидуальным заказам включает следующий материал : • титульный лист; • зарисовка изделия; • описание базовой конструкции; • технические требования; • спецификация деталей; • расчеты основных участков конструкции; • абсолютные величины размерных признаков типовых фигур и прибавки на свободное облегание, заложенные в лекалах; • нормы расхода ткани.

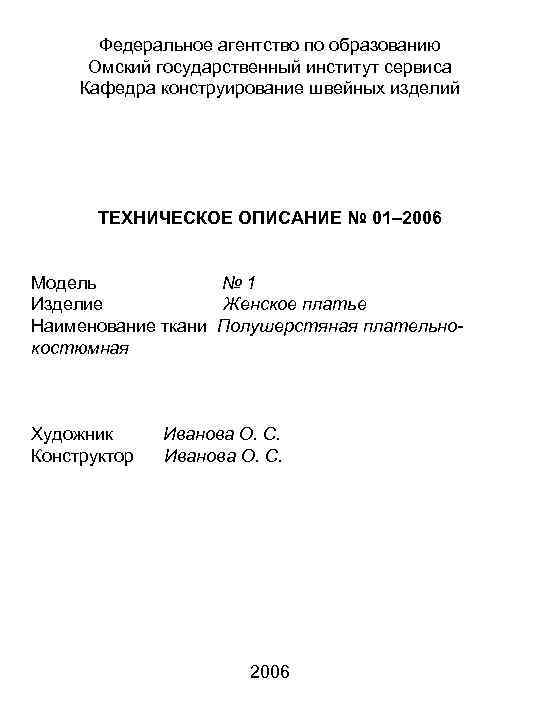

Федеральное агентство по образованию Омский государственный институт сервиса Кафедра конструирование швейных изделий ТЕХНИЧЕСКОЕ ОПИСАНИЕ Федеральное агентство по образованию Омский государственный институт сервиса Кафедра конструирование швейных изделий ТЕХНИЧЕСКОЕ ОПИСАНИЕ № 01– 2006 Модель № 1 Изделие Женское платье Наименование ткани Полушерстяная плательнокостюмная Художник Конструктор Иванова О. С. 2006

ТО 01– 2006 На лекала базовой конструкции платья женского полуприлегающего силуэта с рукавами реглан ТО 01– 2006 На лекала базовой конструкции платья женского полуприлегающего силуэта с рукавами реглан размеры: рост 164 обхваты груди 84– 104 полнотная группа II Рекомендуется для женщин младшей и средней возрастной группы Автор модели О. С. Иванова

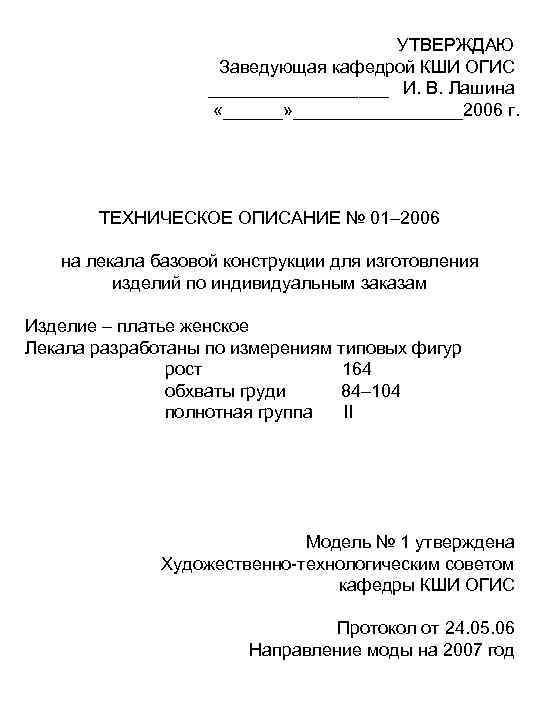

УТВЕРЖДАЮ Заведующая кафедрой КШИ ОГИС _________ И. В. Лашина «______» _________2006 г. ТЕХНИЧЕСКОЕ ОПИСАНИЕ УТВЕРЖДАЮ Заведующая кафедрой КШИ ОГИС _________ И. В. Лашина «______» _________2006 г. ТЕХНИЧЕСКОЕ ОПИСАНИЕ № 01– 2006 на лекала базовой конструкции для изготовления изделий по индивидуальным заказам Изделие – платье женское Лекала разработаны по измерениям типовых фигур рост 164 обхваты груди 84– 104 полнотная группа II Модель № 1 утверждена Художественно-технологическим советом кафедры КШИ ОГИС Протокол от 24. 05. 06 Направление моды на 2007 год

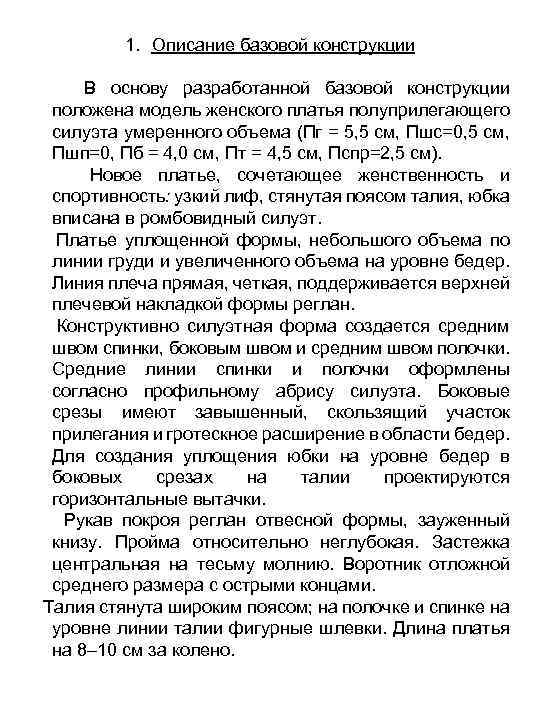

1. Описание базовой конструкции В основу разработанной базовой конструкции положена модель женского платья полуприлегающего 1. Описание базовой конструкции В основу разработанной базовой конструкции положена модель женского платья полуприлегающего силуэта умеренного объема (Пг = 5, 5 см, Пшс=0, 5 см, Пшп=0, Пб = 4, 0 см, Пт = 4, 5 см, Пспр=2, 5 см). Новое платье, сочетающее женственность и спортивность: узкий лиф, стянутая поясом талия, юбка вписана в ромбовидный силуэт. Платье уплощенной формы, небольшого объема по линии груди и увеличенного объема на уровне бедер. Линия плеча прямая, четкая, поддерживается верхней плечевой накладкой формы реглан. Конструктивно силуэтная форма создается средним швом спинки, боковым швом и средним швом полочки. Средние линии спинки и полочки оформлены согласно профильному абрису силуэта. Боковые срезы имеют завышенный, скользящий участок прилегания и гротескное расширение в области бедер. Для создания уплощения юбки на уровне бедер в боковых срезах на талии проектируются горизонтальные вытачки. Рукав покроя реглан отвесной формы, зауженный книзу. Пройма относительно неглубокая. Застежка центральная на тесьму молнию. Воротник отложной среднего размера с острыми концами. Талия стянута широким поясом; на полочке и спинке на уровне линии талии фигурные шлевки. Длина платья на 8– 10 см за колено.

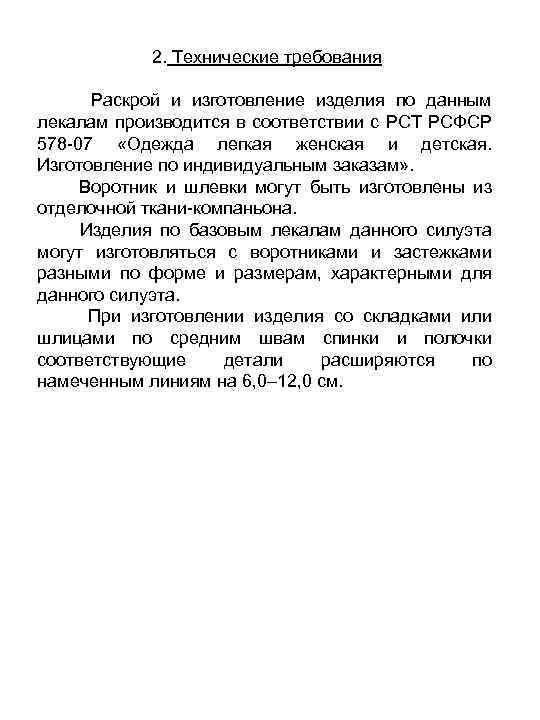

2. Технические требования Раскрой и изготовление изделия по данным лекалам производится в соответствии с 2. Технические требования Раскрой и изготовление изделия по данным лекалам производится в соответствии с РСТ РСФСР 578 -07 «Одежда легкая женская и детская. Изготовление по индивидуальным заказам» . Воротник и шлевки могут быть изготовлены из отделочной ткани-компаньона. Изделия по базовым лекалам данного силуэта могут изготовляться с воротниками и застежками разными по форме и размерам, характерными для данного силуэта. При изготовлении изделия со складками или шлицами по средним швам спинки и полочки соответствующие детали расширяются по намеченным линиям на 6, 0– 12, 0 см.

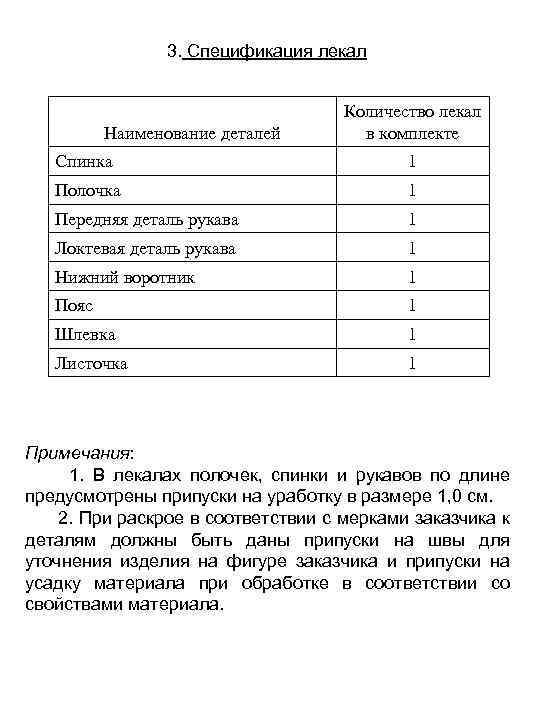

3. Спецификация лекал Наименование деталей Количество лекал в комплекте Спинка 1 Полочка 1 Передняя 3. Спецификация лекал Наименование деталей Количество лекал в комплекте Спинка 1 Полочка 1 Передняя деталь рукава 1 Локтевая деталь рукава 1 Нижний воротник 1 Пояс 1 Шлевка 1 Листочка 1 Примечания: 1. В лекалах полочек, спинки и рукавов по длине предусмотрены припуски на уработку в размере 1, 0 см. 2. При раскрое в соответствии с мерками заказчика к деталям должны быть даны припуски на швы для уточнения изделия на фигуре заказчика и припуски на усадку материала при обработке в соответствии со свойствами материала.

4. Расчеты основных участков конструкции № п/п Наименование участков конструкции Расчетная формула 1 Длина 4. Расчеты основных участков конструкции № п/п Наименование участков конструкции Расчетная формула 1 Длина спинки до линии талии (измерять от высшей точки плечевой линии и горловины до линии талии) Дтс. II + 0, 5 + 0, 7 2 Уровень глубины проймы (измерять от высшей точки плечевой линии и горловины до уровня глубины проймы) Впрз. II + 2, 5 + 0, 7 3 Положение линии бедер (измеряют от линии талии до линии бедер) 0, 5 Дтс. II – 2, 0 4 Ширина спинки (измерять от середины спинки до линии проймы по линии нанесенной на лекале) Шс – 3, 0 5 Длина плечевой линии полочки 6 Расстояние от середины спинки на линии талии до конца плечевой линии Впк. II + 2, 5 7 Ширина платья под проймой (измерять от середины спинки до линии полузаноса полочки) Сг. III + 5, 5 8 Ширина полочки в узком месте (измерять от проймы до линии полузаноса по линии, нанесенной на лекале) Шг 9 Длина полочки до линии талии (измерять от высшей точки плечевой линии и горловины до линии талии) Дтп. II + 1, 5 10 Ширина платья по линии бедер (измерять от середины спинки до линии полузаноса полочки) Сб + 4, 0 11 Ширина рукава под проймой Оп + 12, 0 12 Ширина платья по линии талии (измерять от середины спинки до линии полузаноса полочки) Шп Ст + 4, 5

5. Абсолютные величины измерений типовых фигур женщин 2 -й полнотной группы и прибавки на 5. Абсолютные величины измерений типовых фигур женщин 2 -й полнотной группы и прибавки на свободное облегание, заложенные в лекалах 3 84 88 92 96 100 104 с обхватом бедер 92 100 104 108 112 4 5 6 7 8 9 164 Р 96 164 164 164 10 Разность измерений между смежными размерами по ростам, см 2 с обхватом груди, см Величина прибавки на свободное облегание, см Рост фигуры, см 1 Условное обозначение измерения Наименование измерения Величина измерения типовой фигуры, см 11 6, 0 Полуобхват шеи Сш 164 17, 3 17, 7 18, 1 18, 5 18, 9 19, 3 1, 0 0, 1 Полуобхват груди первый Сг. I 164 42, 9 44, 4 45, 9 47, 4 48, 9 0, 2 Полуобхват груди второй Сг. II 146 164 44, 4 46, 4 48, 4 50, 4 52, 4 54, 4 0 Полуобхват груди третий Сг. III 146 164 42 44 46 48 50 52 5, 5 0 Полуобхват талии Ст 164 31, 7 33, 8 35, 9 38, 0 40, 1 42, 2 4, 5 -0, 6 Полуобхват бедер Сб 146 164 46 48 50 52 54 56 4, 0 0

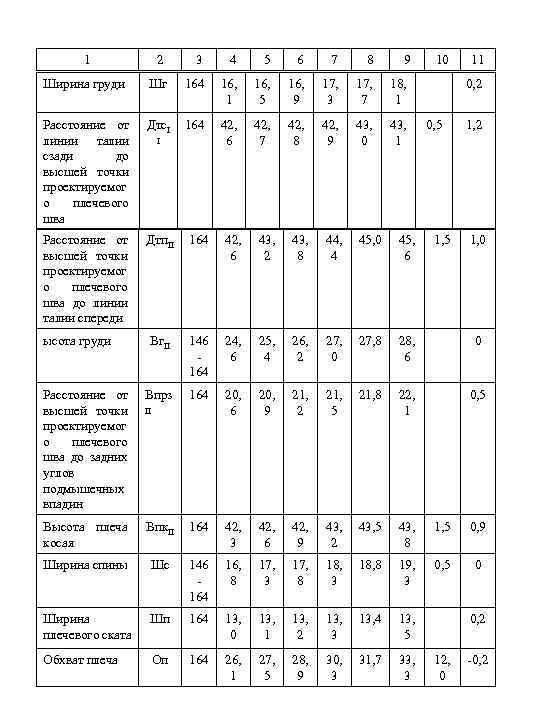

1 2 3 4 5 6 7 8 9 Ширина груди Шг 164 16, 1 2 3 4 5 6 7 8 9 Ширина груди Шг 164 16, 1 16, 5 16, 9 17, 3 17, 7 18, 1 Расстояние от линии талии сзади до высшей точки проектируемог о плечевого шва Дтс. I 164 42, 6 42, 7 42, 8 42, 9 43, 0 43, 1 Расстояние от высшей точки проектируемог о плечевого шва до линии талии спереди Дтп. II 164 42, 6 43, 2 43, 8 44, 4 45, 0 45, 6 ысота груди Вг. II 146 164 24, 6 25, 4 26, 2 27, 0 27, 8 28, 6 0 Расстояние от высшей точки проектируемог о плечевого шва до задних углов подмышечных впадин Впрз 164 20, 6 20, 9 21, 2 21, 5 21, 8 22, 1 0, 5 Высота плеча косая Впк. II 164 42, 3 42, 6 42, 9 43, 2 43, 5 43, 8 1, 5 0, 9 Ширина спины Шс 146 164 16, 8 17, 3 17, 8 18, 3 18, 8 19, 3 0, 5 0 Ширина плечевого ската Шп 164 13, 0 13, 1 13, 2 13, 3 13, 4 13, 5 Обхват плеча Оп 164 26, 1 27, 5 28, 9 30, 3 31, 7 33, 3 I II 10 11 0, 2 0, 5 1, 2 1, 0 0, 2 12, 0 -0, 2

6. Нормы расхода материала на платье женское, изготовляемое по индивидуальным заказам на всех предприятиях 6. Нормы расхода материала на платье женское, изготовляемое по индивидуальным заказам на всех предприятиях по лекалам базовой конструкции ТО 01– 2006 без учета измерений индивидуальных фигур Ширина материала с кромкой 145 см Ширина рамки раскладки 71 см Описание фасона Рос т, см Длина в готовом виде, см издел ия Платье полуприлега ющего силуэта с разрезной спинкой. Рукав реглан с верхним и нижним швом. Воротник отложной средней величины с острыми концами. Площадь лекал, см 2 рука ва Нормы расхода материала, м по обхвату груди 84 88 92 96 100 104 1, 85 1, 90 164 109, 0 58, 0 1, 97 25762 26359 26956 27553 28150 28747

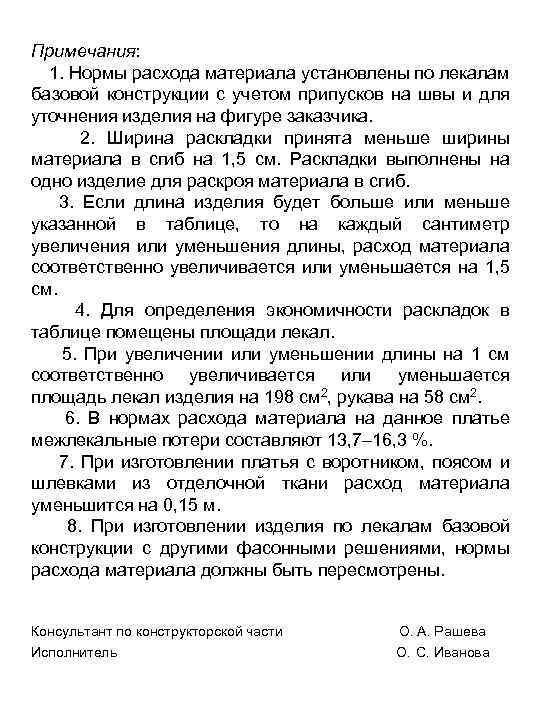

Примечания: 1. Нормы расхода материала установлены по лекалам базовой конструкции с учетом припусков на Примечания: 1. Нормы расхода материала установлены по лекалам базовой конструкции с учетом припусков на швы и для уточнения изделия на фигуре заказчика. 2. Ширина раскладки принята меньше ширины материала в сгиб на 1, 5 см. Раскладки выполнены на одно изделие для раскроя материала в сгиб. 3. Если длина изделия будет больше или меньше указанной в таблице, то на каждый сантиметр увеличения или уменьшения длины, расход материала соответственно увеличивается или уменьшается на 1, 5 см. 4. Для определения экономичности раскладок в таблице помещены площади лекал. 5. При увеличении или уменьшении длины на 1 см соответственно увеличивается или уменьшается площадь лекал изделия на 198 см 2, рукава на 58 см 2. 6. В нормах расхода материала на данное платье межлекальные потери составляют 13, 7– 16, 3 %. 7. При изготовлении платья с воротником, поясом и шлевками из отделочной ткани расход материала уменьшится на 0, 15 м. 8. При изготовлении изделия по лекалам базовой конструкции с другими фасонными решениями, нормы расхода материала должны быть пересмотрены. Консультант по конструкторской части Исполнитель О. А. Рашева О. С. Иванова

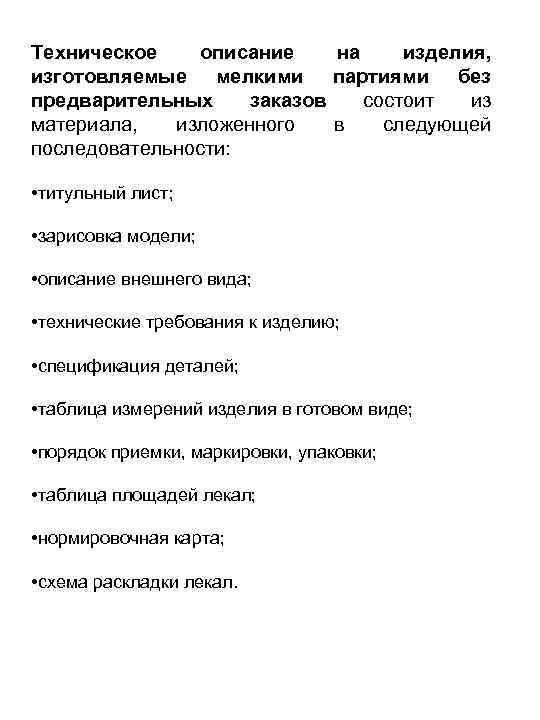

Техническое описание на изделия, изготовляемые мелкими партиями без предварительных заказов состоит из материала, изложенного Техническое описание на изделия, изготовляемые мелкими партиями без предварительных заказов состоит из материала, изложенного в следующей последовательности: • титульный лист; • зарисовка модели; • описание внешнего вида; • технические требования к изделию; • спецификация деталей; • таблица измерений изделия в готовом виде; • порядок приемки, маркировки, упаковки; • таблица площадей лекал; • нормировочная карта; • схема раскладки лекал.

УТВЕРЖДАЮ Заместитель директора Организации (предприятия) ______________ Подпись инициалы и фамилия « » 201 г. УТВЕРЖДАЮ Заместитель директора Организации (предприятия) ______________ Подпись инициалы и фамилия « » 201 г. ТЕХНИЧЕСКОЕ ОПИСАНИЕ № ____ на модель для изготовления изделий мелкими партиями по образцам без предварительных заказов Изделие ___________________ Количество усложняющих элементов _______ Рекомендуемые размеры: рост _________ обхват груди _____ полнотная группа ______ Модель № ____утверждена художественно-техническим советом Протокол от « » 200 г. № ______

Технические требования к изделию Художественное оформление изделия должно соответствовать зарисовке модели. Раскрой и изготовление Технические требования к изделию Художественное оформление изделия должно соответствовать зарисовке модели. Раскрой и изготовление изделия должны соответствовать РСТ России: ________________________ номера и наименование стандартов ________________________ Технологическая последовательность обработки изделия Спецификация лекал и деталей кроя № п/п Наименование деталей Количество лекал деталей кроя

Таблица измерений лекал и изделия в готовом виде Вид изделия ____________________ Полнотная группа __________________ Таблица измерений лекал и изделия в готовом виде Вид изделия ____________________ Полнотная группа __________________ Возрастная группа __________________

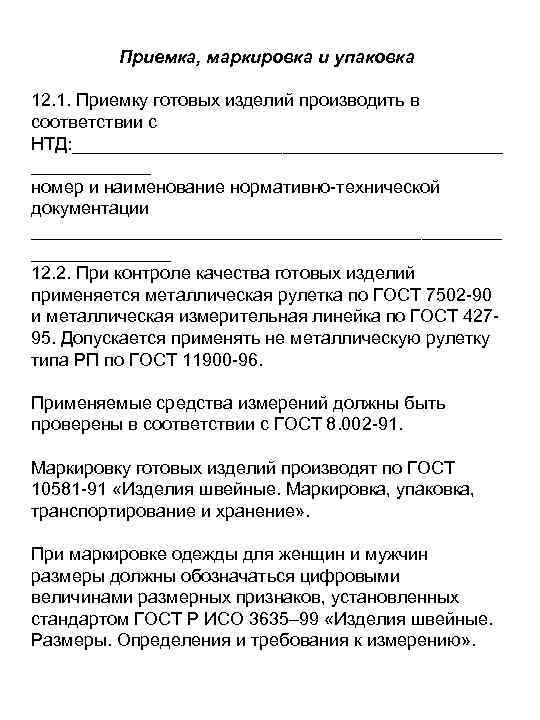

Приемка, маркировка и упаковка 12. 1. Приемку готовых изделий производить в соответствии с НТД: Приемка, маркировка и упаковка 12. 1. Приемку готовых изделий производить в соответствии с НТД: ______________________ номер и наименование нормативно-технической документации ________________________ 12. 2. При контроле качества готовых изделий применяется металлическая рулетка по ГОСТ 7502 -90 и металлическая измерительная линейка по ГОСТ 42795. Допускается применять не металлическую рулетку типа РП по ГОСТ 11900 -96. Применяемые средства измерений должны быть проверены в соответствии с ГОСТ 8. 002 -91. Маркировку готовых изделий производят по ГОСТ 10581 -91 «Изделия швейные. Маркировка, упаковка, транспортирование и хранение» . При маркировке одежды для женщин и мужчин размеры должны обозначаться цифровыми величинами размерных признаков, установленных стандартом ГОСТ Р ИСО 3635– 99 «Изделия швейные. Размеры. Определения и требования к измерению» .

Таблица площадей лекал в см 2 На ______________________ наименование изделия Рост, см Обхват груди, Таблица площадей лекал в см 2 На ______________________ наименование изделия Рост, см Обхват груди, см Расчет произвел _____ подпись Расчет проверил _____ подпись _________________ Ф. И. О.

Нормировочная карта № ______ Расход ткани на ________________ наименование изделия Ширина ткани с кромкой Нормировочная карта № ______ Расход ткани на ________________ наименование изделия Ширина ткани с кромкой ______ см Ширина рамки-трафарета ______ см Примечания: 1. Потери при настилании, включенные в норму расхода ткани, составляют __________ 2. Потери на концевые остатки, принятые в ____ % включены в фондовую норму. 3. Ширина кромки _______ ткани _______ см. 4. Использованные в раскладке допуски и отклонения находятся в пределах, установленных ТО ______ 5. Раскладки выполнены для раскроя способом «______________» . Начальник экспериментального цеха _________ подпись Ф. И. О. Исполнитель: ____________ подпись Ф. И. О.

« 18» мая 2011 г. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ОБРАЗЦА МОДЕЛИ № Д-119 -2011 Изделие: « 18» мая 2011 г. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ОБРАЗЦА МОДЕЛИ № Д-119 -2011 Изделие: Пальто д/с для девочки. НТД: ГОСТ 25295 -03 «Одежда верхняя пальтово-костюмного ассортимента. Общие технические условия» Образец модели разработан: кафедрой КШИ ФГБОУ ВПО ОГИС Образец модели утвержден художественно-техническим советом кафедры КШИ протокол № 14 от 12. 05. 2011 г. За основу приняты размерные признаки типовой фигуры: 122 – 64 Модель рекомендована для выпуска в массовом производстве: Рост от 104 до 146 Обхват груди от 56 до 68 Полнотно-возрастная группа: 1, младшая школьная Наименование предприятия изготовителя: кафедра КШИ ФГБОУ ВПО ОГИС Авторы модели: Художник: Конструктор: Технолог: Кортунова А. А. Полянская Т. В. Шарипова Л. М.

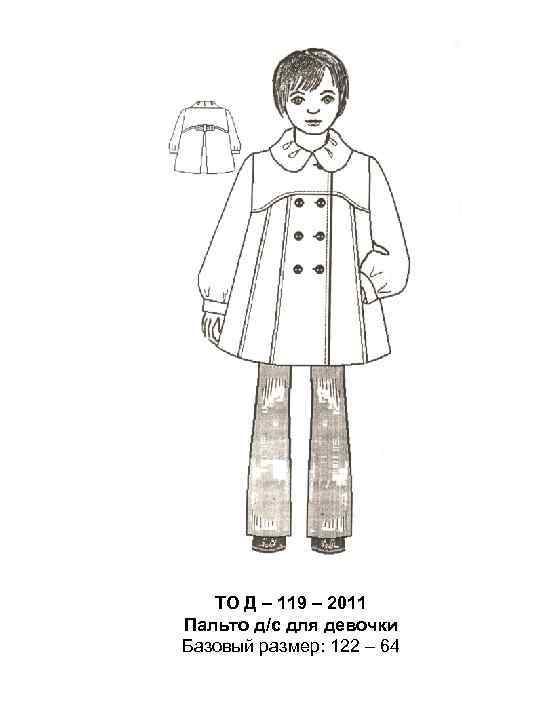

ТО Д – 119 – 2011 Пальто д/с для девочки Базовый размер: 122 – ТО Д – 119 – 2011 Пальто д/с для девочки Базовый размер: 122 – 64

Художественно-техническое описание модели Д – 119 Силуэт. Трапеция /курточный вариант/ Ткани, отделка, фурнитура. Ткани Художественно-техническое описание модели Д – 119 Силуэт. Трапеция /курточный вариант/ Ткани, отделка, фурнитура. Ткани пальтовые однотонные хорошо укатанные различных цветов. Подкладка в гармонии с основной тканью. Пуговицы крупного диаметра в контрасте с основной тканью либо в гармонии. Описание модели. Пальто для девочки демисезонное с двубортной застежкой борта на 4 обметанные петли и 4 пуговицы и дополнительный ряд отделочных пуговиц. Воротник стояче-отложного типа с пятью декоративными защипами для дополнительного объема воротника. Полочка с отрезной фигурной кокеткой. Рельефы выходят из шва кокетки. Карман в шве. Спинка с отрезной фигурной кокеткой со складкой и декоративным хлястиком, продетым в шлевку и крепящимся пуговицами. Рукав втачной одношовный на притачной манжете с защипами по низу. Изделие посажено на отлетной подкладке. Отделочные строчки шир. 0, 7 см: швы рельефов, швы кокеток, хлястик, край борта.

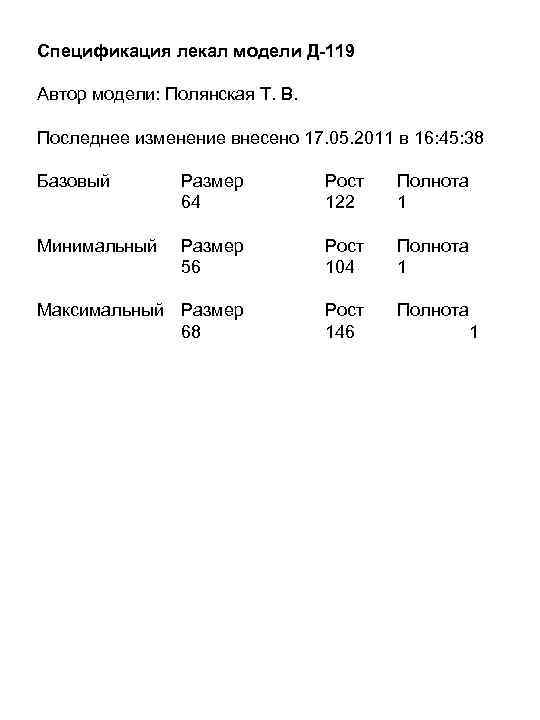

Спецификация лекал модели Д-119 Автор модели: Полянская Т. В. Последнее изменение внесено 17. 05. Спецификация лекал модели Д-119 Автор модели: Полянская Т. В. Последнее изменение внесено 17. 05. 2011 в 16: 45: 38 Базовый Размер 64 Рост 122 Полнота 1 Минимальный Размер 56 Рост 104 Полнота 1 Максимальный Размер 68 Рост 146 Полнота 1

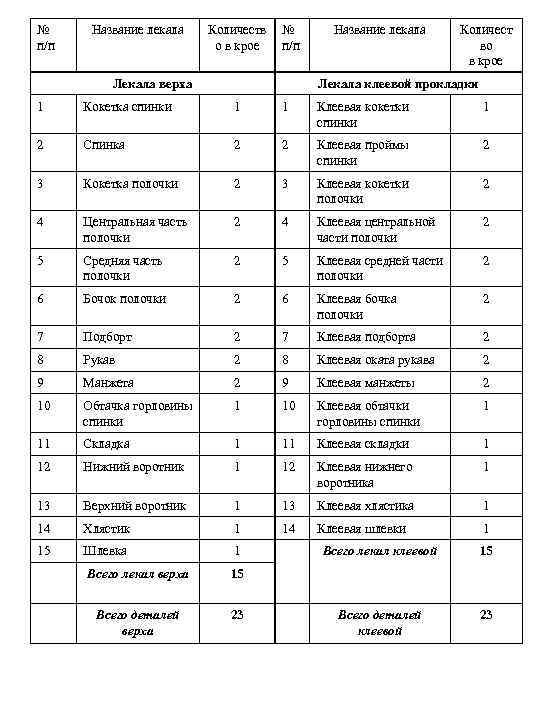

№ п/п Название лекала Количеств о в крое № п/п Лекала верха Название лекала № п/п Название лекала Количеств о в крое № п/п Лекала верха Название лекала Количест во в крое Лекала клеевой прокладки 1 Кокетка спинки 1 1 Клеевая кокетки спинки 1 2 Спинка 2 2 Клеевая проймы спинки 2 3 Кокетка полочки 2 3 Клеевая кокетки полочки 2 4 Центральная часть полочки 2 4 Клеевая центральной части полочки 2 5 Средняя часть полочки 2 5 Клеевая средней части полочки 2 6 Бочок полочки 2 6 Клеевая бочка полочки 2 7 Подборт 2 7 Клеевая подборта 2 8 Рукав 2 8 Клеевая оката рукава 2 9 Манжета 2 9 Клеевая манжеты 2 10 Обтачка горловины спинки 1 10 Клеевая обтачки горловины спинки 1 11 Складка 1 11 Клеевая складки 1 12 Нижний воротник 1 12 Клеевая нижнего воротника 1 13 Верхний воротник 1 13 Клеевая хлястика 1 14 Хлястик 1 14 Клеевая шлевки 1 15 Шлевка 1 Всего лекал верха 23 15 Всего деталей клеевой 23 15 Всего деталей верха Всего лекал клеевой

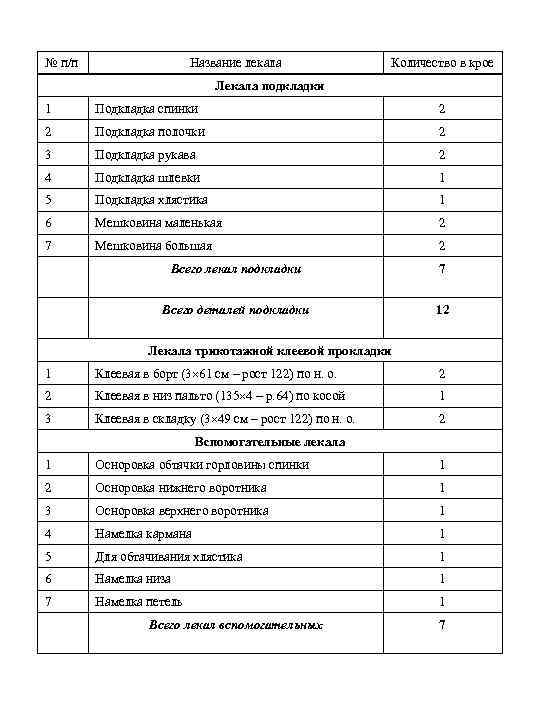

№ п/п Название лекала Количество в крое Лекала подкладки 1 Подкладка спинки 2 2 № п/п Название лекала Количество в крое Лекала подкладки 1 Подкладка спинки 2 2 Подкладка полочки 2 3 Подкладка рукава 2 4 Подкладка шлевки 1 5 Подкладка хлястика 1 6 Мешковина маленькая 2 7 Мешковина большая 2 Всего лекал подкладки 7 Всего деталей подкладки 12 Лекала трикотажной клеевой прокладки 1 Клеевая в борт (3 61 см – рост 122) по н. о. 2 2 Клеевая в низ пальто (135 4 – р. 64) по косой 1 3 Клеевая в складку (3 49 см – рост 122) по н. о. 2 Вспомогательные лекала 1 Осноровка обтачки горловины спинки 1 2 Осноровка нижнего воротника 1 3 Осноровка верхнего воротника 1 4 Намелка кармана 1 5 Для обтачивания хлястика 1 6 Намелка низа 1 7 Намелка петель 1 Всего лекал вспомогательных 7

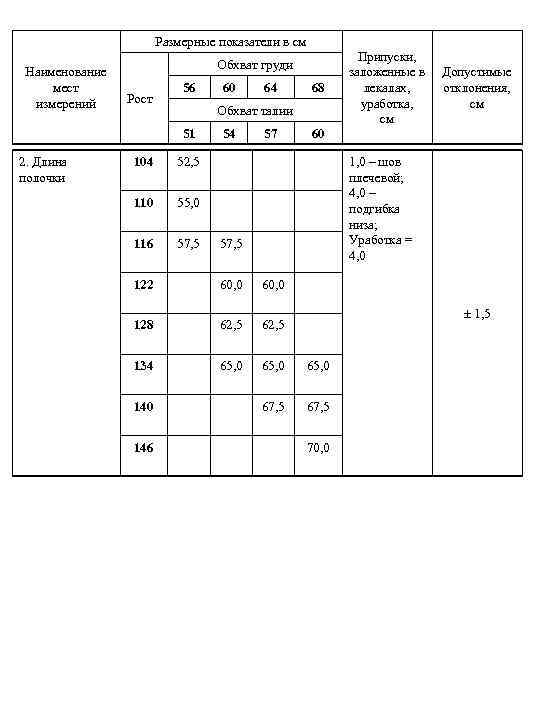

Таблица измерений готового изделия Пальто для девочки демисезонное Номер полнотной группы 1 Возрастная группа Таблица измерений готового изделия Пальто для девочки демисезонное Номер полнотной группы 1 Возрастная группа мл. школьная Модель Д-119. Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 64 68 Обхват талии 51 1. Длина спинки по среднему шву 60 104 53, 5 60 51, 0 116 57 48, 5 110 54 53, 5 56, 0 128 58, 5 134 61, 0 63, 5 146 Допустимые отклонения, см 1, 0 – шов горловины; 4, 0 – подгибка низа; Уработка = 2, 5 122 140 Припуски, заложенные в лекалах, уработка, см 1, 5 66, 0

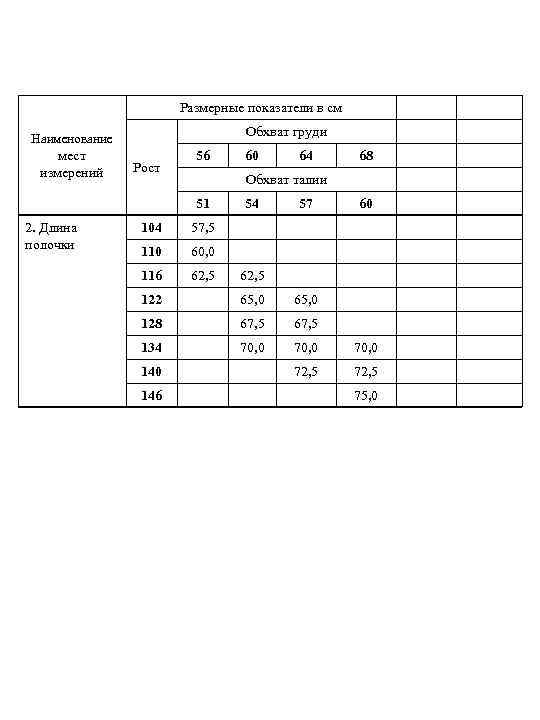

Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 64 68 Обхват Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 64 68 Обхват талии 51 2. Длина полочки 60 104 57, 5 Допустимые отклонения, см 60 55, 0 116 57 52, 5 110 54 Припуски, заложенные в лекалах, уработка, см 1, 0 – шов плечевой; 4, 0 – подгибка низа; Уработка = 4, 0 57, 5 122 60, 0 128 62, 5 134 65, 0 67, 5 140 146 1, 5 70, 0

Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 64 68 Обхват Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 64 68 Обхват талии 51 3. Длина рукава 60 104 42, 0 Допустим ые отклонен ия, см 60 40, 0 116 57 38, 0 110 54 Припуски, заложенные в лекалах, уработка, см 1, 0 – шов оката; 4, 0 – подгибка низа; Уработка = 1, 0 42, 0 122 44, 0 128 46, 0 134 48, 0 50, 0 146 1, 0 52, 0

Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 60 64 68 Размерные показатели в см Наименование мест измерений Обхват груди Рост 56 60 64 68 Обхват талии 51 54 57 Припуски, заложенные в лекалах, уработка, см Допустим ые отклонен ия, см 60 4. Ширина спинки 104146 12, 0 12, 5 13, 0 13, 5 1, 0 – уработка 0, 5 5. Ширина изделия 104146 37, 0 39, 0 41, 0 43, 0 1, 0 – уработка 1, 0 Табель мер на осноровку 1. Длина спинки по среднему шву 104 53, 5 110 56, 0 116 58, 5 122 61, 0 128 63, 5 134 66, 0 68, 5 140 146 71, 0

Размерные показатели в см Обхват груди Наименование мест измерений Рост 56 64 68 Обхват Размерные показатели в см Обхват груди Наименование мест измерений Рост 56 64 68 Обхват талии 51 2. Длина полочки 60 104 62, 5 60 60, 0 116 57 57, 5 110 54 62, 5 122 65, 0 128 67, 5 134 70, 0 72, 5 140 146 75, 0

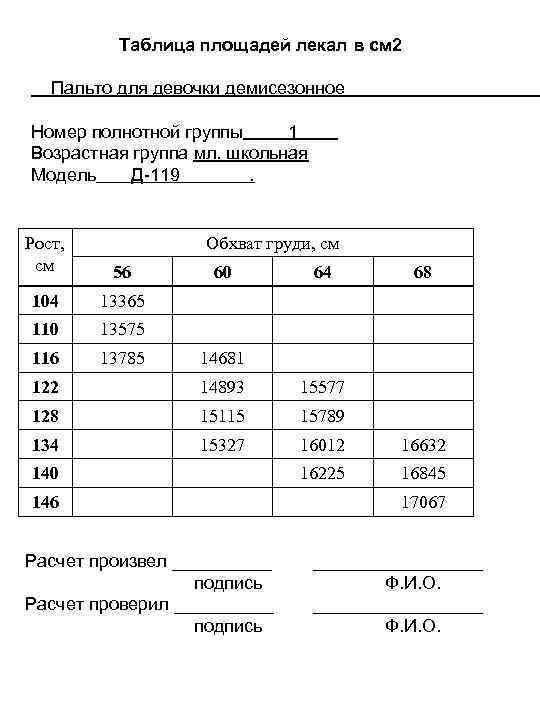

Таблица площадей лекал в см 2 Пальто для девочки демисезонное Номер полнотной группы 1 Таблица площадей лекал в см 2 Пальто для девочки демисезонное Номер полнотной группы 1 Возрастная группа мл. школьная Модель Д-119. Рост, см Обхват груди, см 56 104 13365 110 13575 116 13785 60 64 68 14681 122 14893 15577 128 15115 15789 134 15327 16012 16632 16225 16845 140 146 Расчет произвел _____ подпись Расчет проверил _____ подпись 17067 _________________ Ф. И. О.

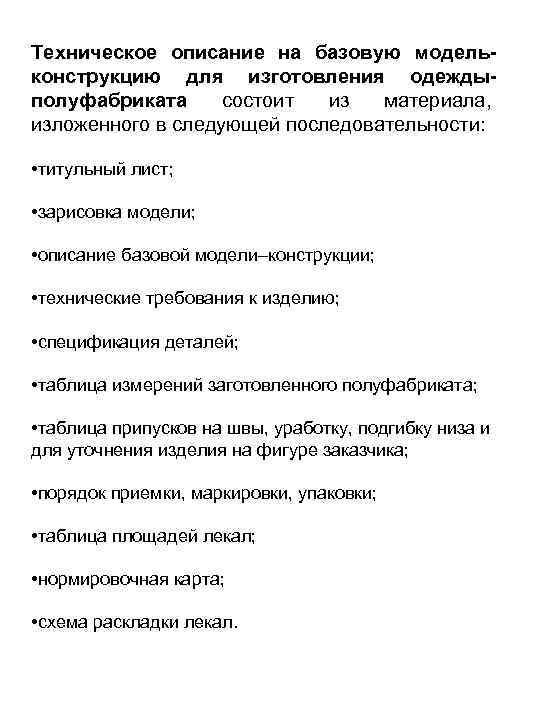

Техническое описание на базовую модельконструкцию для изготовления одеждыполуфабриката состоит из материала, изложенного в следующей Техническое описание на базовую модельконструкцию для изготовления одеждыполуфабриката состоит из материала, изложенного в следующей последовательности: • титульный лист; • зарисовка модели; • описание базовой модели–конструкции; • технические требования к изделию; • спецификация деталей; • таблица измерений заготовленного полуфабриката; • таблица припусков на швы, уработку, подгибку низа и для уточнения изделия на фигуре заказчика; • порядок приемки, маркировки, упаковки; • таблица площадей лекал; • нормировочная карта; • схема раскладки лекал.

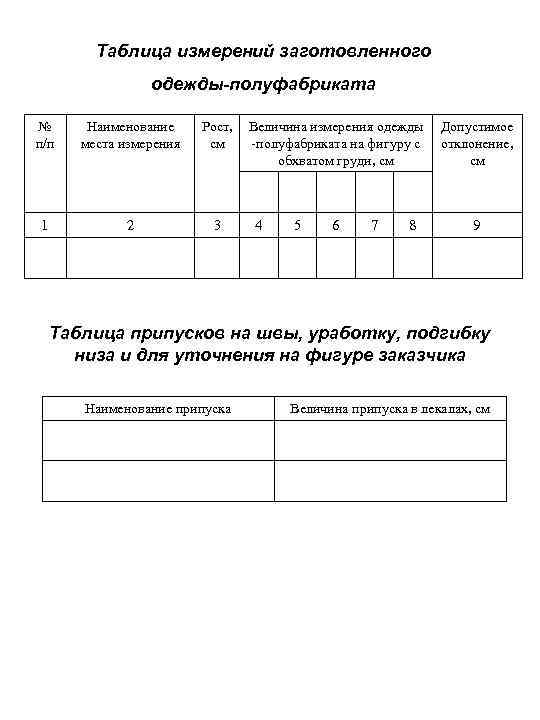

Таблица измерений заготовленного одежды-полуфабриката № п/п Наименование места измерения Рост, см 1 2 3 Таблица измерений заготовленного одежды-полуфабриката № п/п Наименование места измерения Рост, см 1 2 3 Величина измерения одежды -полуфабриката на фигуру с обхватом груди, см 4 5 6 7 8 Допустимое отклонение, см 9 Таблица припусков на швы, уработку, подгибку низа и для уточнения на фигуре заказчика Наименование припуска Величина припуска в лекалах, см

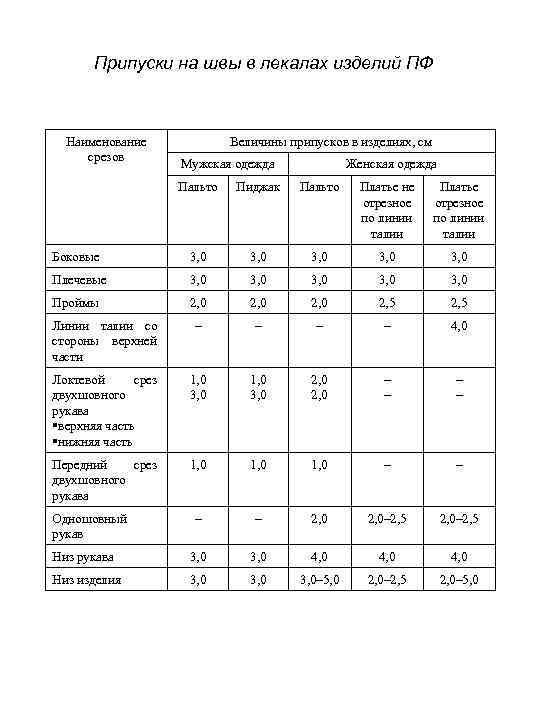

Припуски на швы в лекалах изделий ПФ Наименование срезов Величины припусков в изделиях, см Припуски на швы в лекалах изделий ПФ Наименование срезов Величины припусков в изделиях, см Мужская одежда Женская одежда Пальто Пиджак Пальто Платье не отрезное по линии талии Платье отрезное по линии талии Боковые 3, 0 3, 0 Плечевые 3, 0 3, 0 Проймы 2, 0 2, 5 Линии талии со стороны верхней части – – 4, 0 Локтевой срез двухшовного рукава верхняя часть нижняя часть 1, 0 3, 0 2, 0 – – Передний срез двухшовного рукава 1, 0 – – 2, 0– 2, 5 Низ рукава 3, 0 4, 0 Низ изделия 3, 0– 5, 0 2, 0– 2, 5 2, 0– 5, 0 Одношовный рукав

Техническое описание на образец-модель для изготовления одежды по индивидуальным заказам по образцам состоит из Техническое описание на образец-модель для изготовления одежды по индивидуальным заказам по образцам состоит из материала, изложенного в следующей последовательности: • титульный лист; • зарисовка модели с выклейкой материалов; • описание модели; • технические требования к изделию; • спецификация деталей; • нормировочная карта расходов материалов;
