СООРУЖЕНИЯ ДЛЯ ПРИЕМА ПОДЗЕМНЫХ ВОД 1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. 2. ШАХТНЫЕ КОЛОДЦЫ 3. ГОРИЗОНТАЛЬНЫЕ ВОДОСБОРЫ 4. ВОДОСБОРЫ ИНФИЛЬТРАЦИОННОГО ТИПА , 5. СООРУЖЕНИЯ ДЛЯ КАПТАЖА РОДНИКОВЫХ ВОД

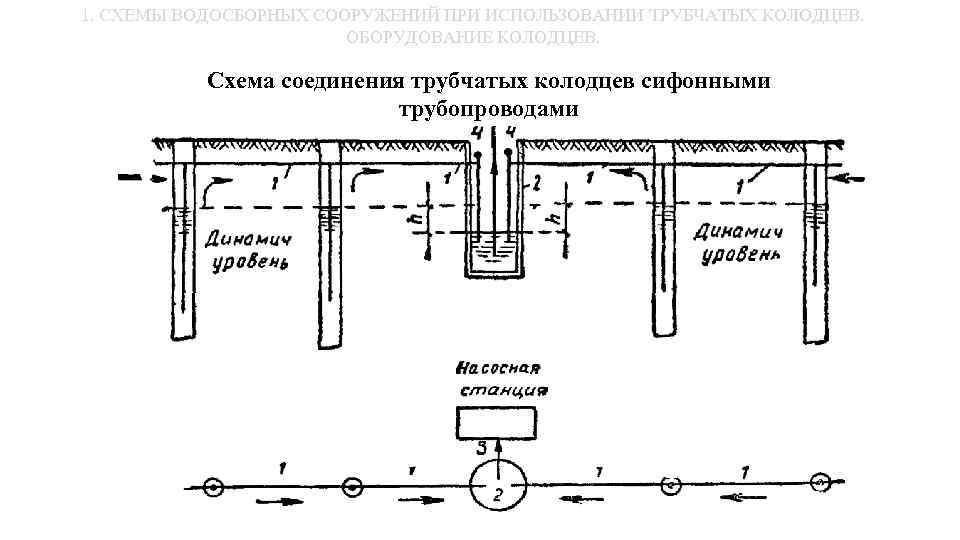

1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. Схема соединения трубчатых колодцев сифонными трубопроводами

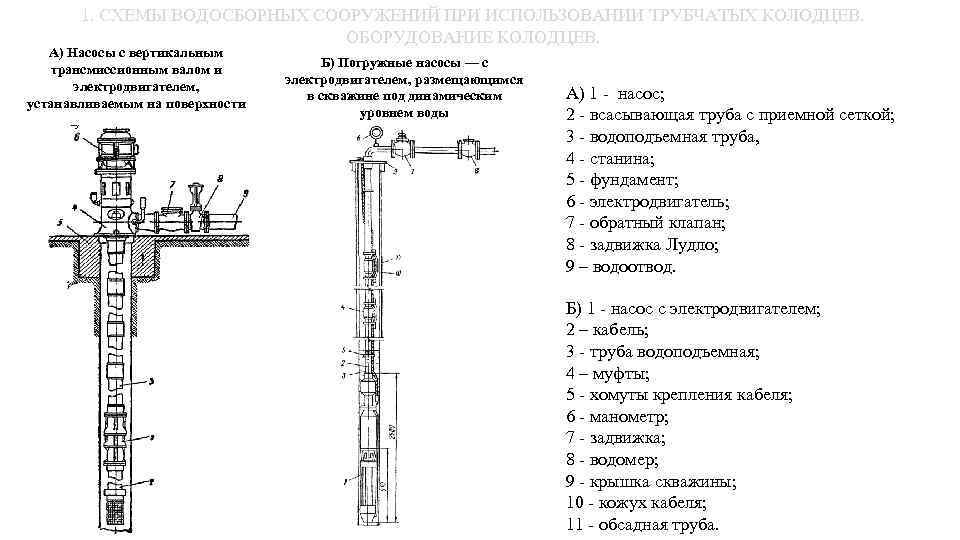

1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. А) Насосы с вертикальным трансмиссионным валом и электродвигателем, устанавливаемым на поверхности Б) Погружные насосы — с электродвигателем, размещающимся в скважине под динамическим уровнем воды А) 1 - насос; 2 - всасывающая труба с приемной сеткой; 3 - водоподъемная труба, 4 - станина; 5 - фундамент; 6 - электродвигатель; 7 - обратный клапан; 8 - задвижка Лудло; 9 – водоотвод. Б) 1 - насос с электродвигателем; 2 – кабель; 3 - труба водоподъемная; 4 – муфты; 5 - хомуты крепления кабеля; 6 - манометр; 7 - задвижка; 8 - водомер; 9 - крышка скважины; 10 - кожух кабеля; 11 - обсадная труба.

1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. Павильоны — на поверхности земли Павильоны ниже поверхности земли

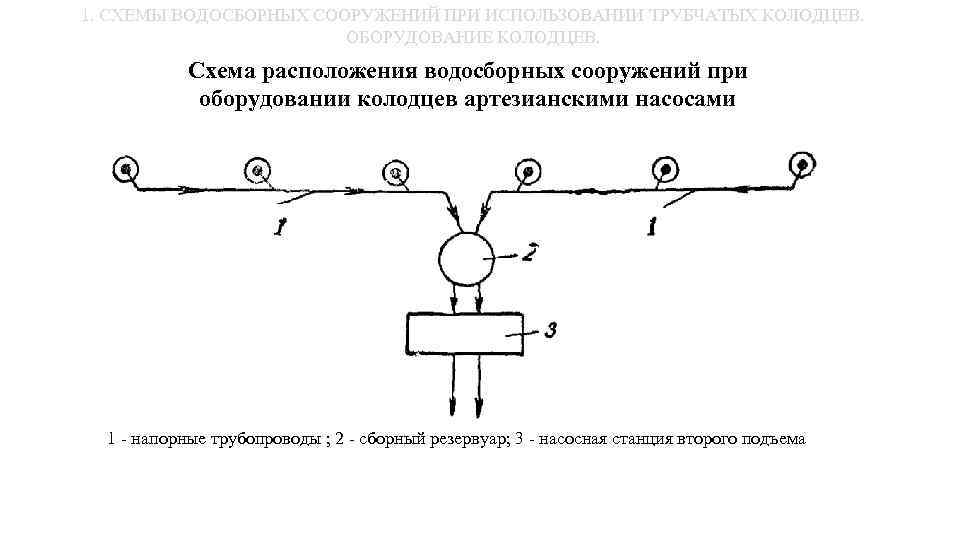

1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. Схема расположения водосборных сооружений при оборудовании колодцев артезианскими насосами 1 - напорные трубопроводы ; 2 - сборный резервуар; 3 - насосная станция второго подъема

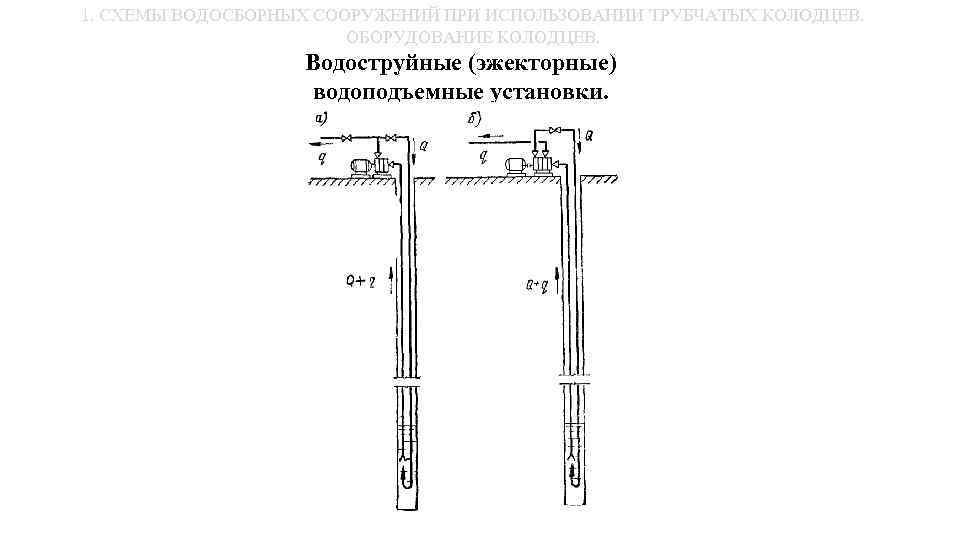

1. СХЕМЫ ВОДОСБОРНЫХ СООРУЖЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТРУБЧАТЫХ КОЛОДЦЕВ. ОБОРУДОВАНИЕ КОЛОДЦЕВ. Водоструйные (эжекторные) водоподъемные установки.
