Соноанатомия у детей. Есть ли разница? Prof. B.Dalens,

Соноанатомия у детей. Есть ли разница? Prof. B.Dalens, Canada

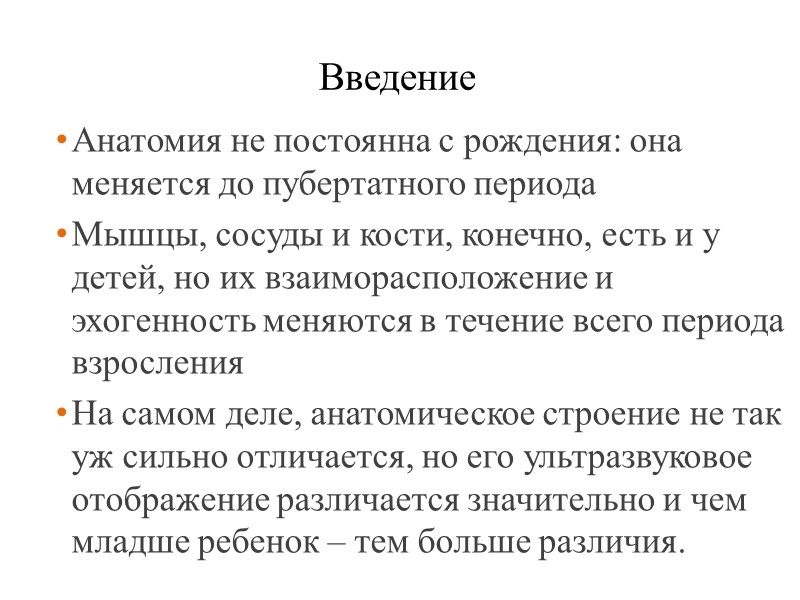

Введение Анатомия не постоянна с рождения: она меняется до пубертатного периода Мышцы, сосуды и кости, конечно, есть и у детей, но их взаиморасположение и эхогенность меняются в течение всего периода взросления На самом деле, анатомическое строение не так уж сильно отличается, но его ультразвуковое отображение различается значительно и чем младше ребенок – тем больше различия.

Технические сложности Чем младше ребенок – тем больше несоответствие размеров датчика и доступной площади контакта

Технические сложности Необходимы меньшие по размеру датчики («клюшковидный датчик»), следовательно, ограничивается область обзора и проникающая способность луча. Также возможны сложности при удержании иглы в плоскости датчика

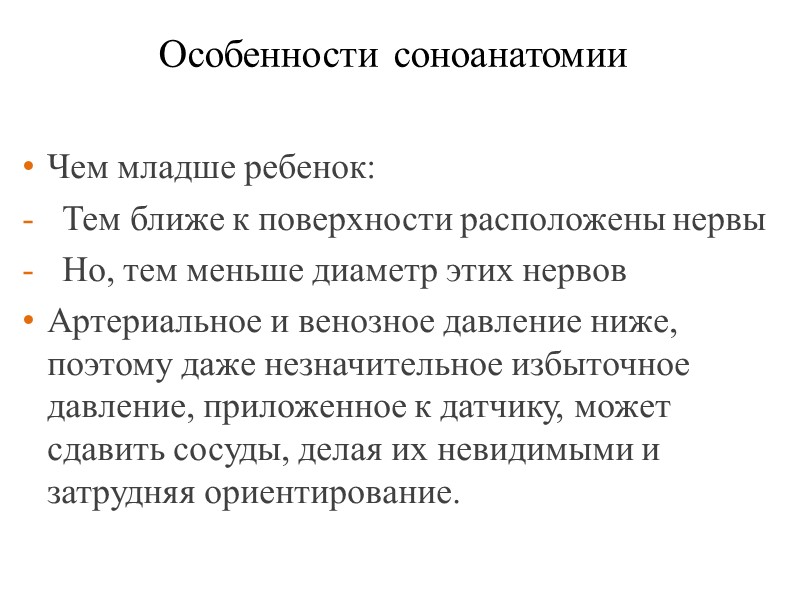

Особенности соноанатомии Чем младше ребенок: Тем ближе к поверхности расположены нервы Но, тем меньше диаметр этих нервов Артериальное и венозное давление ниже, поэтому даже незначительное избыточное давление, приложенное к датчику, может сдавить сосуды, делая их невидимыми и затрудняя ориентирование.

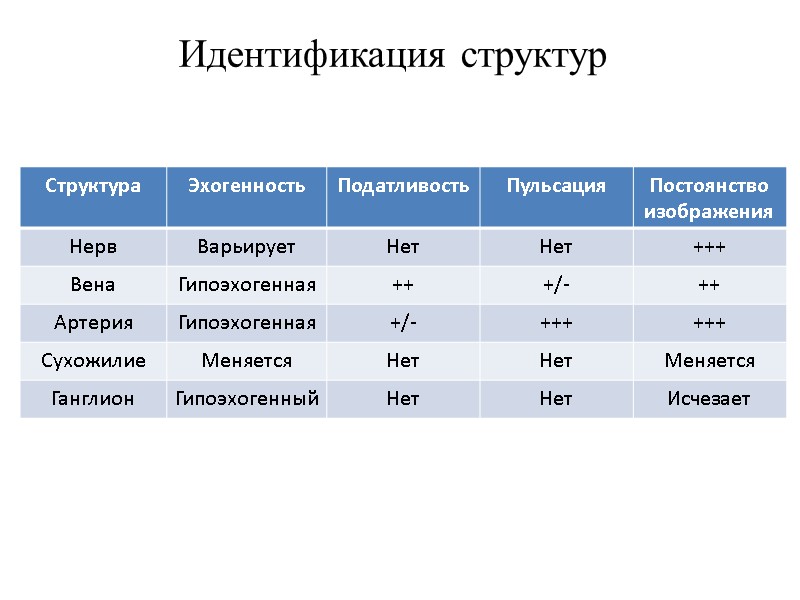

Идентификация структур

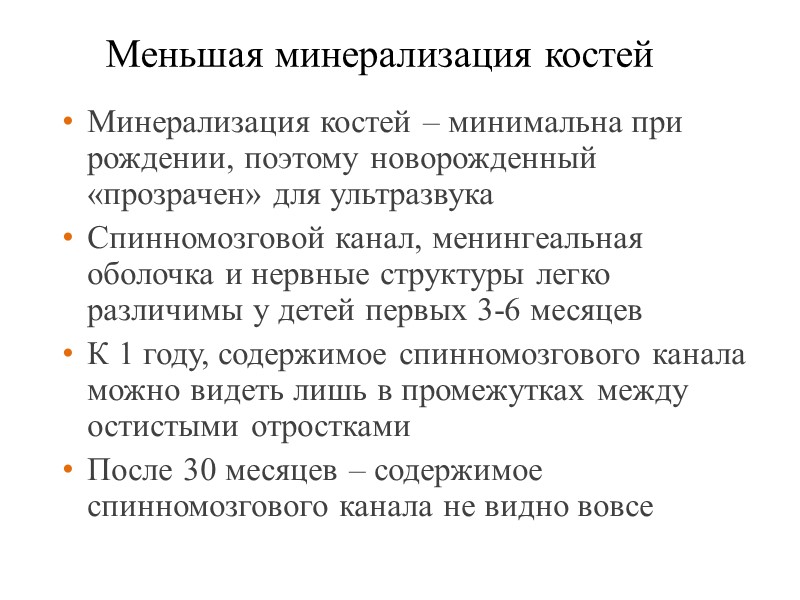

Меньшая минерализация костей Минерализация костей – минимальна при рождении, поэтому новорожденный «прозрачен» для ультразвука Спинномозговой канал, менингеальная оболочка и нервные структуры легко различимы у детей первых 3-6 месяцев К 1 году, содержимое спинномозгового канала можно видеть лишь в промежутках между остистыми отростками После 30 месяцев – содержимое спинномозгового канала не видно вовсе

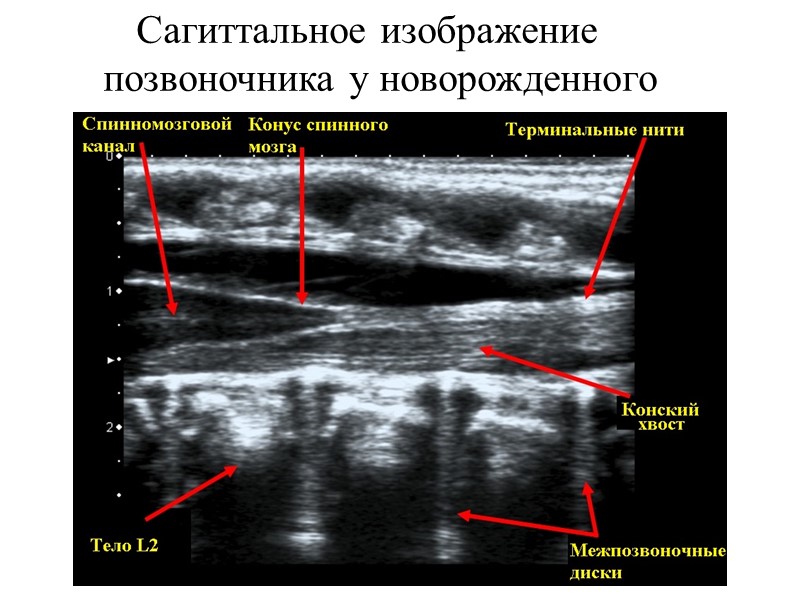

Сагиттальное изображение позвоночника у новорожденного

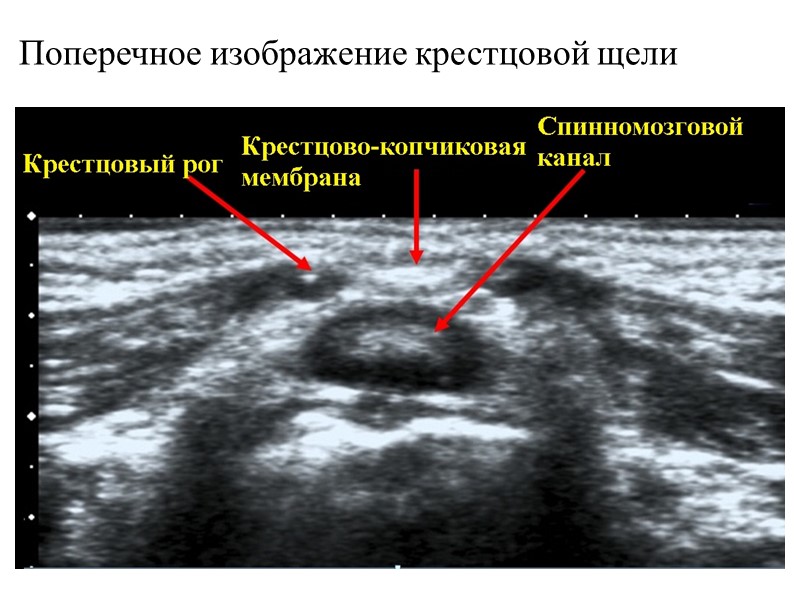

Поперечное изображение крестцовой щели

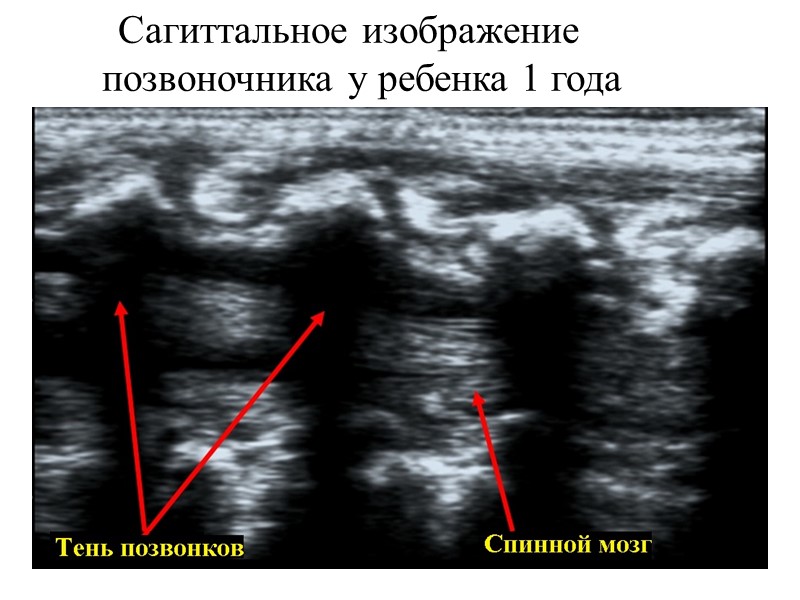

Сагиттальное изображение позвоночника у ребенка 1 года

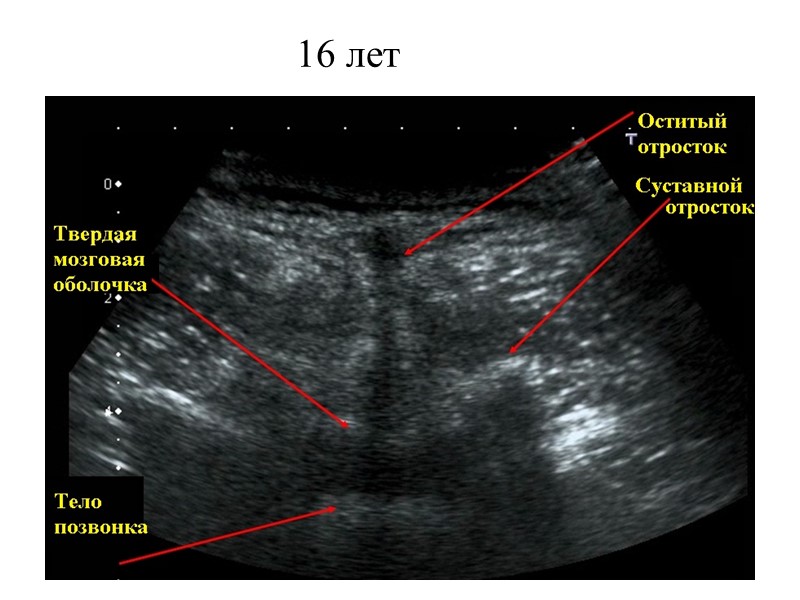

16 лет

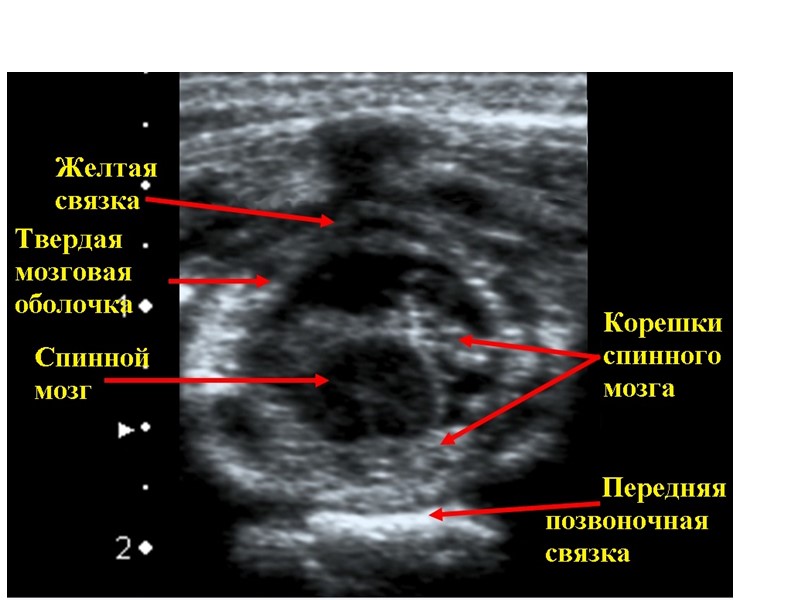

Спинномозговой канал: что может увидеть УЗИ?

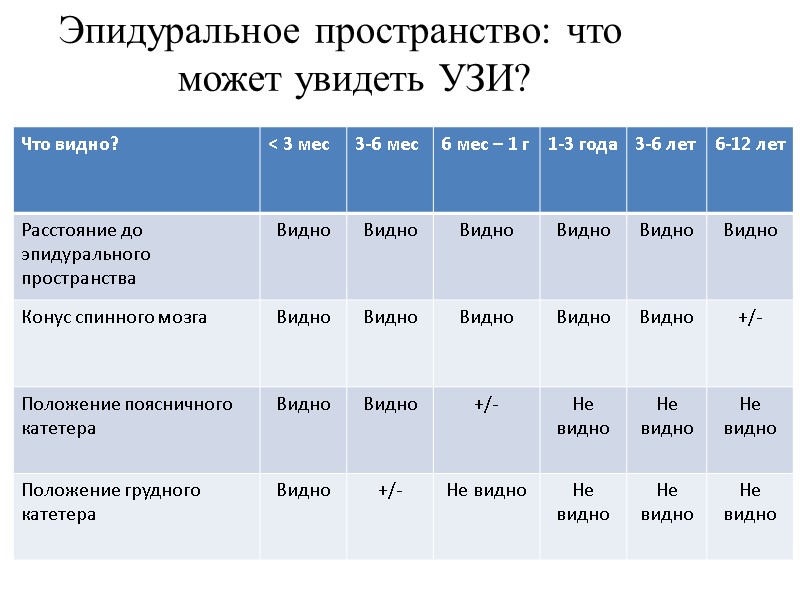

Эпидуральное пространство: что может увидеть УЗИ?

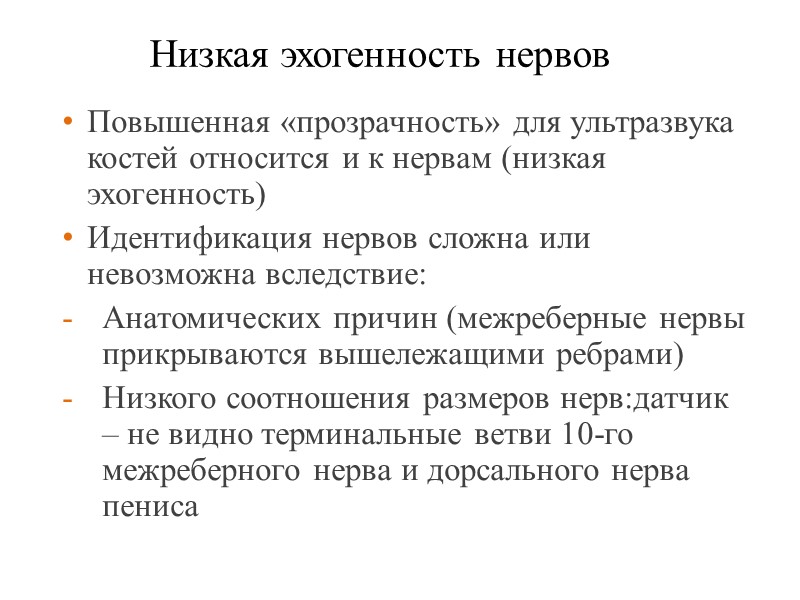

Низкая эхогенность нервов Повышенная «прозрачность» для ультразвука костей относится и к нервам (низкая эхогенность) Идентификация нервов сложна или невозможна вследствие: Анатомических причин (межреберные нервы прикрываются вышележащими ребрами) Низкого соотношения размеров нерв:датчик – не видно терминальные ветви 10-го межреберного нерва и дорсального нерва пениса

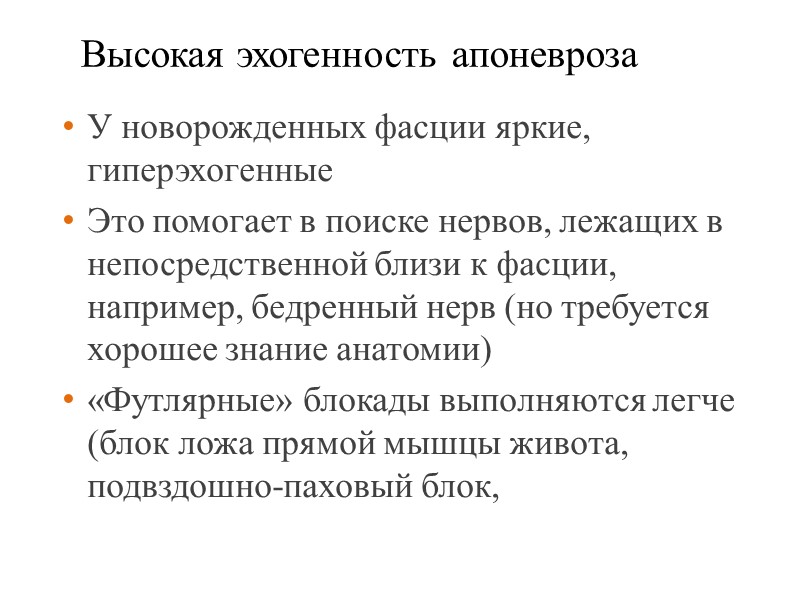

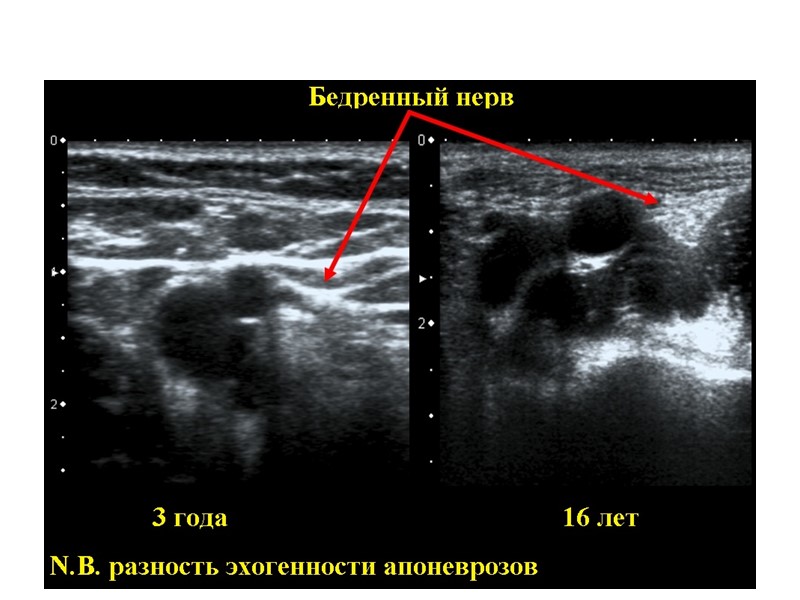

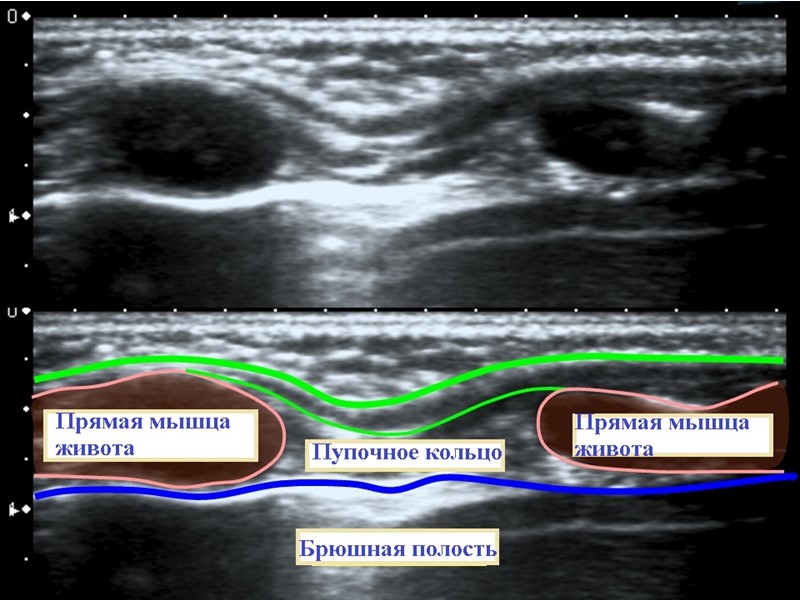

Высокая эхогенность апоневроза У новорожденных фасции яркие, гиперэхогенные Это помогает в поиске нервов, лежащих в непосредственной близи к фасции, например, бедренный нерв (но требуется хорошее знание анатомии) «Футлярные» блокады выполняются легче (блок ложа прямой мышцы живота, подвздошно-паховый блок,

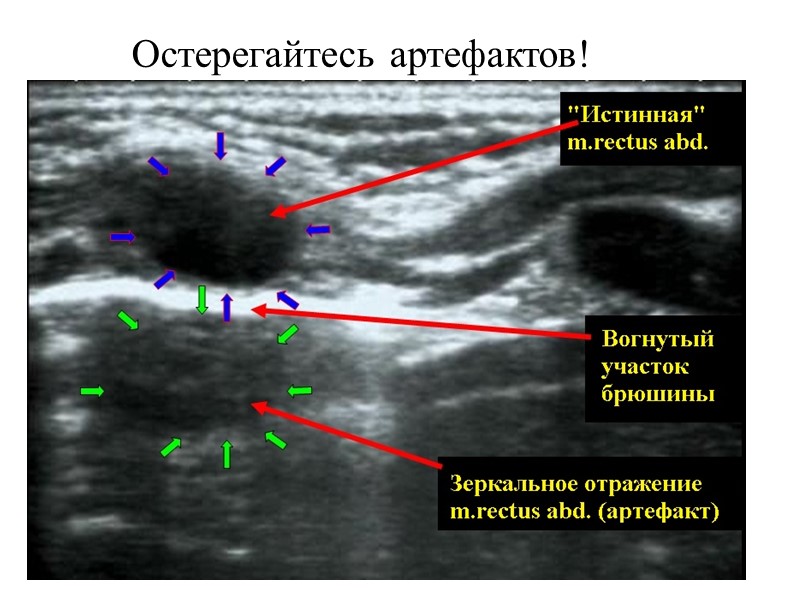

Остерегайтесь артефактов!

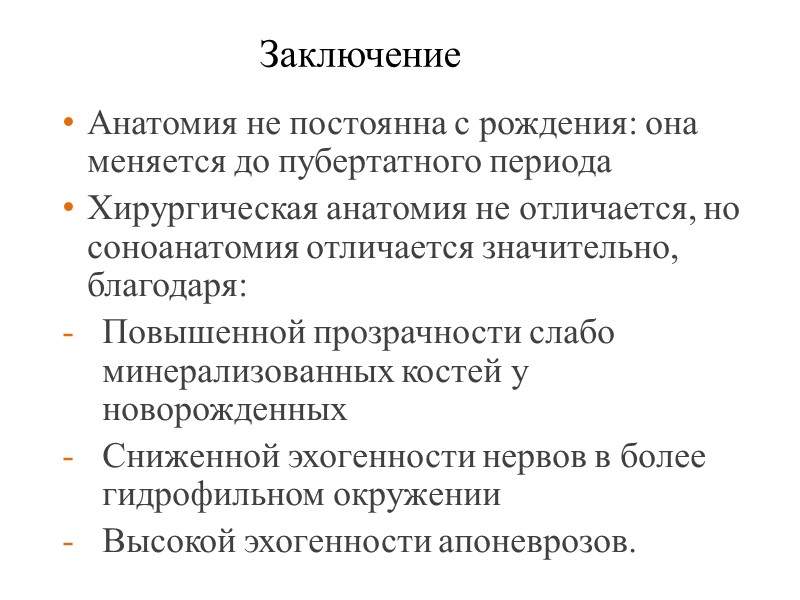

Заключение Анатомия не постоянна с рождения: она меняется до пубертатного периода Хирургическая анатомия не отличается, но соноанатомия отличается значительно, благодаря: Повышенной прозрачности слабо минерализованных костей у новорожденных Сниженной эхогенности нервов в более гидрофильном окружении Высокой эхогенности апоневрозов.

Перевод с английского: М. Насекин Права соблюдены. Публикуется с согласия автора.
