Solução de Portal RFID da Alien Technology - LX-9000 Series Apresentando as Leitoras: ALR-9800 e ALR-9780 EPC Gen 2 RFID ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789 URL: www. di 2 s. com

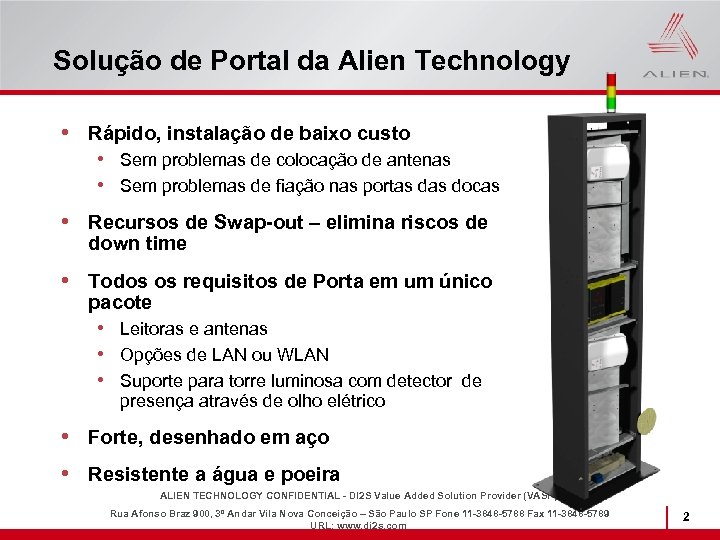

Solução de Portal da Alien Technology • Rápido, instalação de baixo custo • Sem problemas de colocação de antenas • Sem problemas de fiação nas portas docas • Recursos de Swap-out – elimina riscos de down time • Todos os requisitos de Porta em um único pacote • Leitoras e antenas • Opções de LAN ou WLAN • Suporte para torre luminosa com detector de presença através de olho elétrico • Forte, desenhado em aço • Resistente a água e poeira ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789 URL: www. di 2 s. com 2

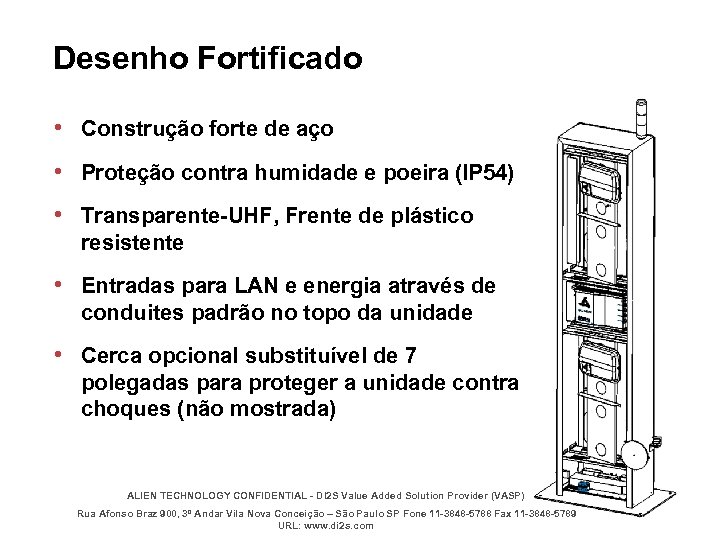

Desenho Fortificado • Construção forte de aço • Proteção contra humidade e poeira (IP 54) • Transparente-UHF, Frente de plástico resistente • Entradas para LAN e energia através de conduites padrão no topo da unidade • Cerca opcional substituível de 7 polegadas para proteger a unidade contra choques (não mostrada) ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789 URL: www. di 2 s. com

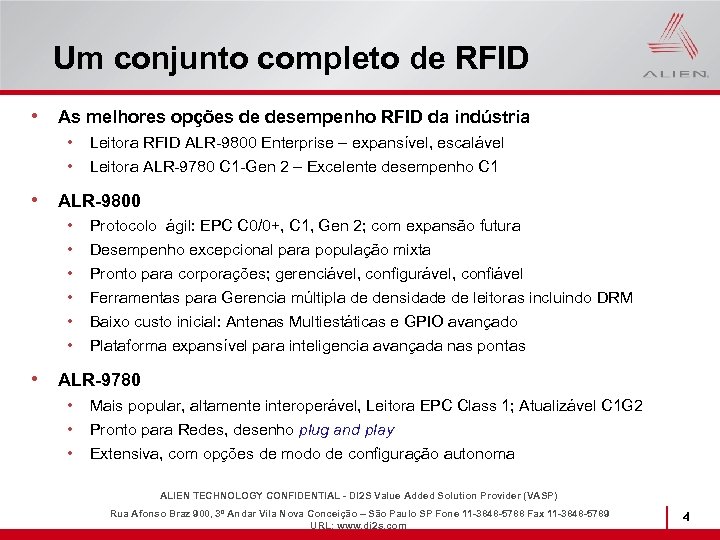

Um conjunto completo de RFID • As melhores opções de desempenho RFID da indústria • Leitora RFID ALR-9800 Enterprise – expansível, escalável • Leitora ALR-9780 C 1 -Gen 2 – Excelente desempenho C 1 • ALR-9800 • • • Protocolo ágil: EPC C 0/0+, C 1, Gen 2; com expansão futura Desempenho excepcional para população mixta Pronto para corporações; gerenciável, configurável, confiável Ferramentas para Gerencia múltipla de densidade de leitoras incluindo DRM Baixo custo inicial: Antenas Multiestáticas e GPIO avançado Plataforma expansível para inteligencia avançada nas pontas • ALR-9780 • Mais popular, altamente interoperável, Leitora EPC Class 1; Atualizável C 1 G 2 • Pronto para Redes, desenho plug and play • Extensiva, com opções de modo de configuração autonoma ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789 URL: www. di 2 s. com 4

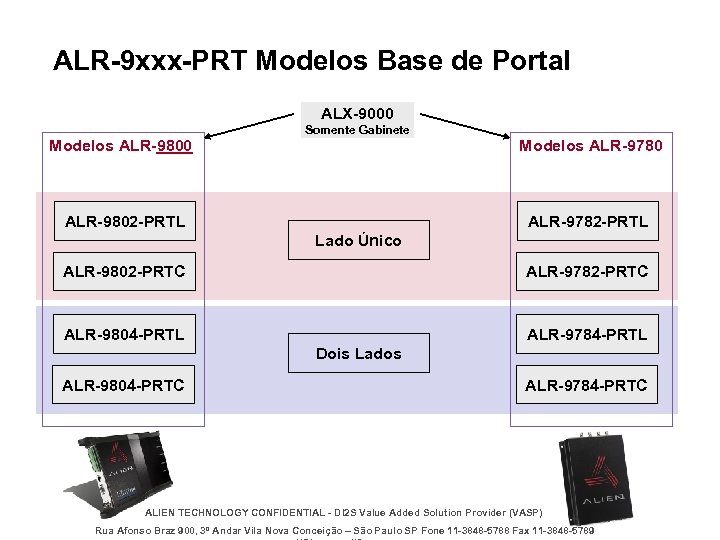

ALR-9 xxx-PRT Modelos Base de Portal ALX-9000 Somente Gabinete Modelos ALR-9800 Modelos ALR-9780 ALR-9802 -PRTL ALR-9782 -PRTL Lado Único ALR-9802 -PRTC ALR-9782 -PRTC ALR-9804 -PRTL ALR-9784 -PRTL Dois Lados ALR-9804 -PRTC ALR-9784 -PRTC ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789

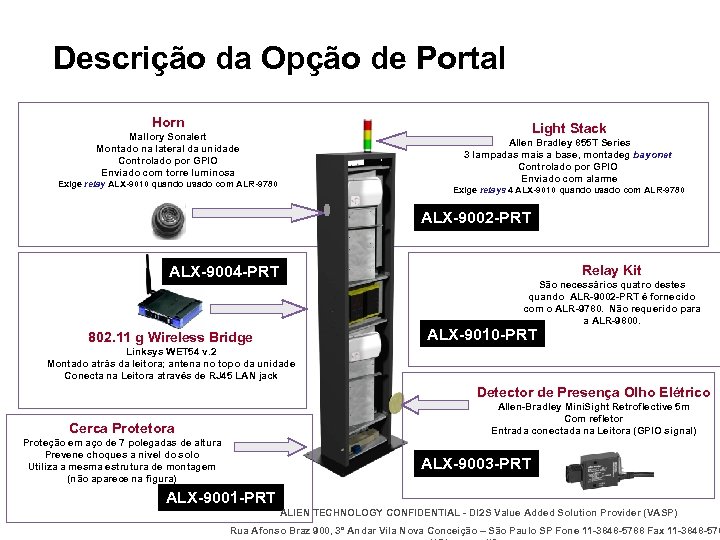

Descrição da Opção de Portal Horn Light Stack Mallory Sonalert Montado na lateral da unidade Controlado por GPIO Enviado com torre luminosa Allen Bradley 855 T Series 3 lampadas mais a base, montadeg bayonet Controlado por GPIO Enviado com alarme Exige relay ALX-9010 quando usado com ALR-9780 Exige relays 4 ALX-9010 quando usado com ALR-9780 ALX-9002 -PRT Relay Kit ALX-9004 -PRT São necessários quatro destes quando ALR-9002 -PRT é fornecido com o ALR-9780. Não requerido para a ALR-9800. ALX-9010 -PRT 802. 11 g Wireless Bridge Linksys WET 54 v. 2 Montado atrás da leitora; antena no topo da unidade Conecta na Leitora através de RJ 45 LAN jack Detector de Presença Olho Elétrico Allen-Bradley Mini. Sight Retroflective 5 m Com refletor Entrada conectada na Leitora (GPIO signal) Cerca Protetora Proteção em aço de 7 polegadas de altura Prevene choques a nível do solo Utiliza a mesma estrutura de montagem (não aparece na figura) ALX-9003 -PRT ALX-9001 -PRT ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -578

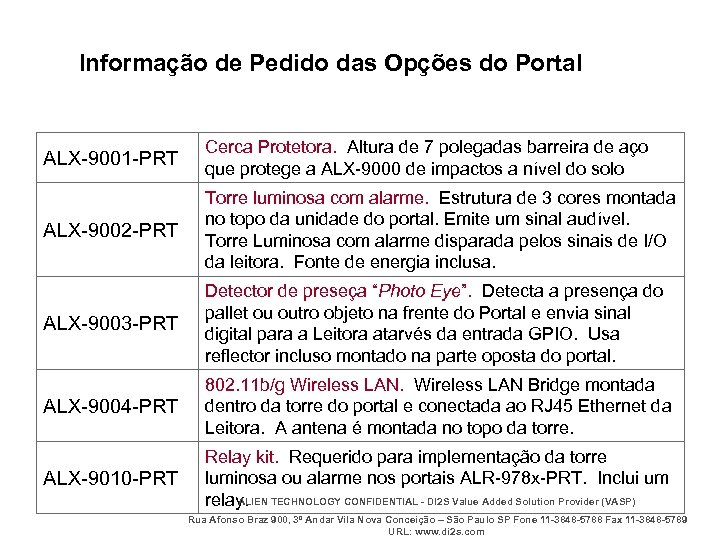

Informação de Pedido das Opções do Portal ALX-9001 -PRT Cerca Protetora. Altura de 7 polegadas barreira de aço que protege a ALX-9000 de impactos a nível do solo ALX-9002 -PRT Torre luminosa com alarme. Estrutura de 3 cores montada no topo da unidade do portal. Emite um sinal audível. Torre Luminosa com alarme disparada pelos sinais de I/O da leitora. Fonte de energia inclusa. ALX-9003 -PRT Detector de preseça “Photo Eye”. Detecta a presença do pallet ou outro objeto na frente do Portal e envia sinal digital para a Leitora atarvés da entrada GPIO. Usa reflector incluso montado na parte oposta do portal. ALX-9004 -PRT 802. 11 b/g Wireless LAN Bridge montada dentro da torre do portal e conectada ao RJ 45 Ethernet da Leitora. A antena é montada no topo da torre. ALX-9010 -PRT Relay kit. Requerido para implementação da torre luminosa ou alarme nos portais ALR-978 x-PRT. Inclui um ALIEN relay. TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789 URL: www. di 2 s. com

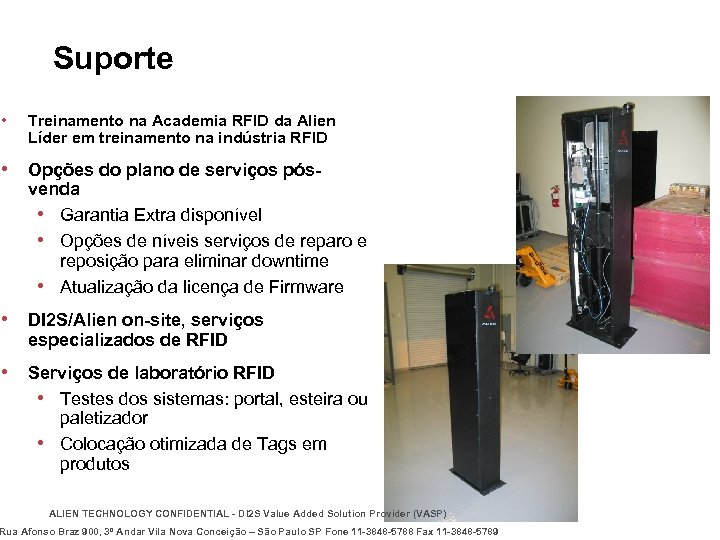

Suporte • Treinamento na Academia RFID da Alien Líder em treinamento na indústria RFID • Opções do plano de serviços pós- venda • Garantia Extra disponível • Opções de níveis serviços de reparo e reposição para eliminar downtime • Atualização da licença de Firmware • DI 2 S/Alien on-site, serviços especializados de RFID • Serviços de laboratório RFID • Testes dos sistemas: portal, esteira ou paletizador • Colocação otimizada de Tags em produtos ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789

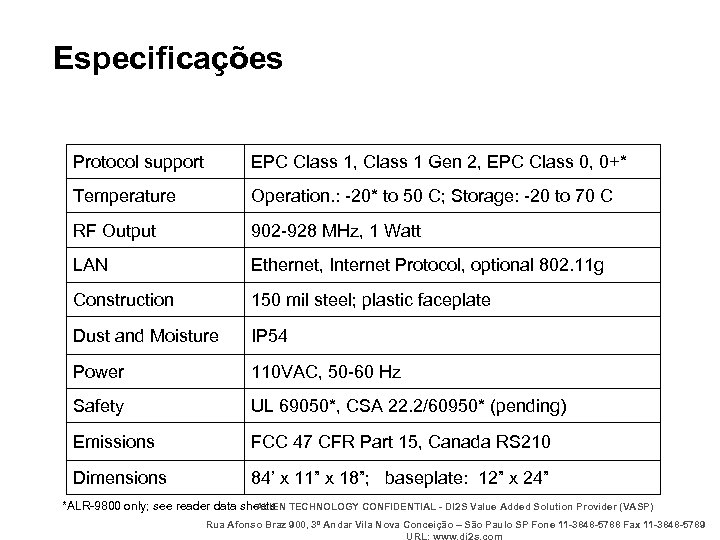

Especificações Protocol support EPC Class 1, Class 1 Gen 2, EPC Class 0, 0+* Temperature Operation. : -20* to 50 C; Storage: -20 to 70 C RF Output 902 -928 MHz, 1 Watt LAN Ethernet, Internet Protocol, optional 802. 11 g Construction 150 mil steel; plastic faceplate Dust and Moisture IP 54 Power 110 VAC, 50 -60 Hz Safety UL 69050*, CSA 22. 2/60950* (pending) Emissions FCC 47 CFR Part 15, Canada RS 210 Dimensions 84’ x 11” x 18”; baseplate: 12” x 24” *ALR-9800 only; see reader data sheets TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) ALIEN Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789

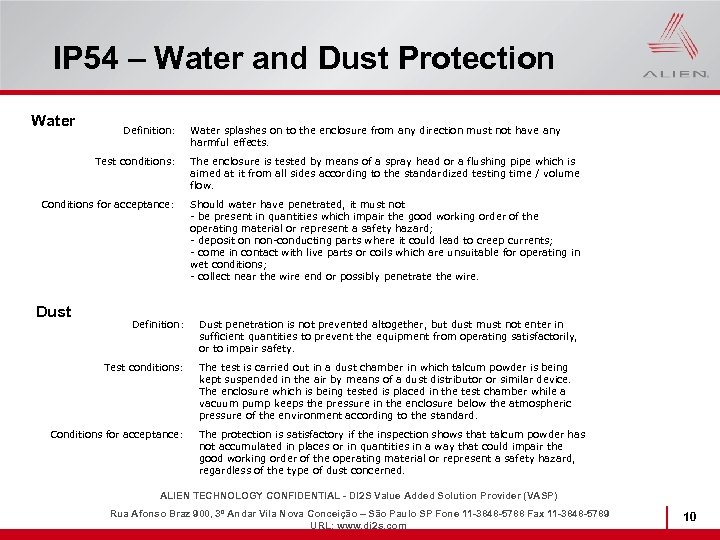

IP 54 – Water and Dust Protection Water Definition: Water splashes on to the enclosure from any direction must not have any harmful effects. Test conditions: The enclosure is tested by means of a spray head or a flushing pipe which is aimed at it from all sides according to the standardized testing time / volume flow. Conditions for acceptance: Should water have penetrated, it must not - be present in quantities which impair the good working order of the operating material or represent a safety hazard; - deposit on non-conducting parts where it could lead to creep currents; - come in contact with live parts or coils which are unsuitable for operating in wet conditions; - collect near the wire end or possibly penetrate the wire. Dust Definition: Test conditions: Conditions for acceptance: Dust penetration is not prevented altogether, but dust must not enter in sufficient quantities to prevent the equipment from operating satisfactorily, or to impair safety. The test is carried out in a dust chamber in which talcum powder is being kept suspended in the air by means of a dust distributor or similar device. The enclosure which is being tested is placed in the test chamber while a vacuum pump keeps the pressure in the enclosure below the atmospheric pressure of the environment according to the standard. The protection is satisfactory if the inspection shows that talcum powder has not accumulated in places or in quantities in a way that could impair the good working order of the operating material or represent a safety hazard, regardless of the type of dust concerned. ALIEN TECHNOLOGY CONFIDENTIAL - DI 2 S Value Added Solution Provider (VASP) Rua Afonso Braz 900, 3º Andar Vila Nova Conceição – São Paulo SP Fone 11 -3848 -5788 Fax 11 -3848 -5789 URL: www. di 2 s. com 10
