Солифлюкционные оплывы Cолифлюкционные террасы фото из иллюминатора

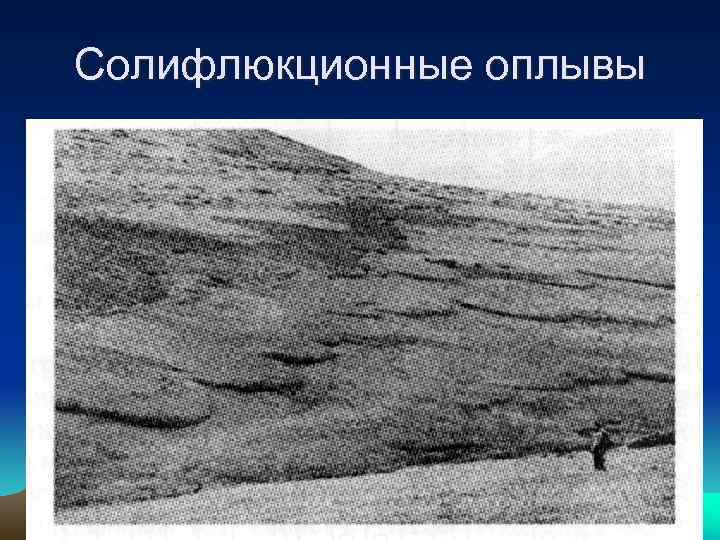

Солифлюкционные оплывы

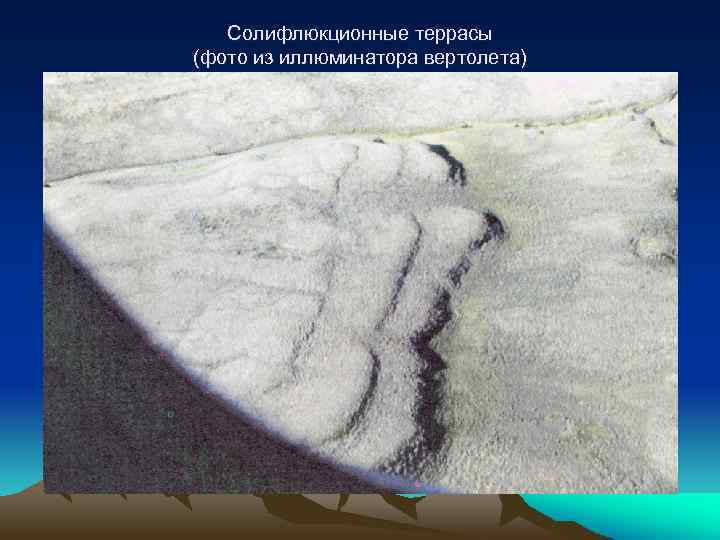

Cолифлюкционные террасы (фото из иллюминатора вертолета)

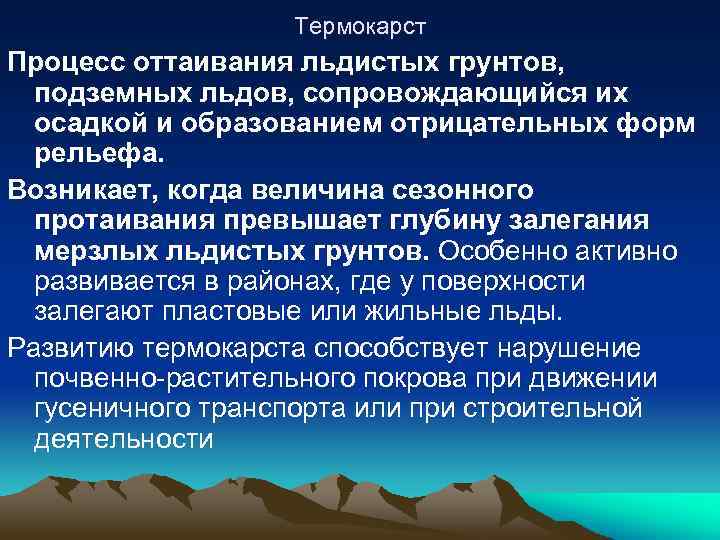

Термокарст Процесс оттаивания льдистых грунтов, подземных льдов, сопровождающийся их осадкой и образованием отрицательных форм рельефа. Возникает, когда величина сезонного протаивания превышает глубину залегания мерзлых льдистых грунтов. Особенно активно развивается в районах, где у поверхности залегают пластовые или жильные льды. Развитию термокарста способствует нарушение почвенно-растительного покрова при движении гусеничного транспорта или при строительной деятельности

Фото

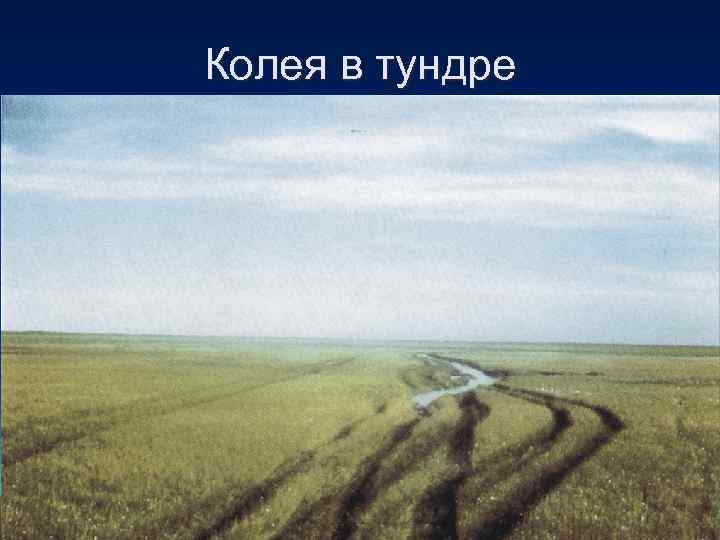

Колея в тундре

Это же место год спустя

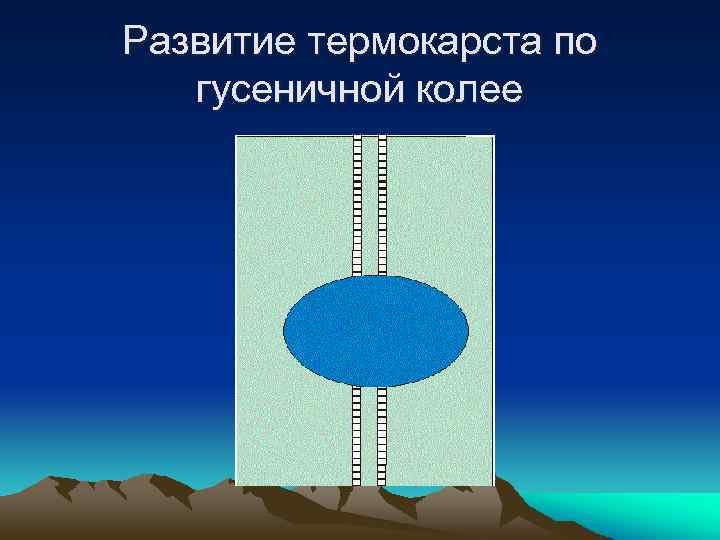

Развитие термокарста по гусеничной колее

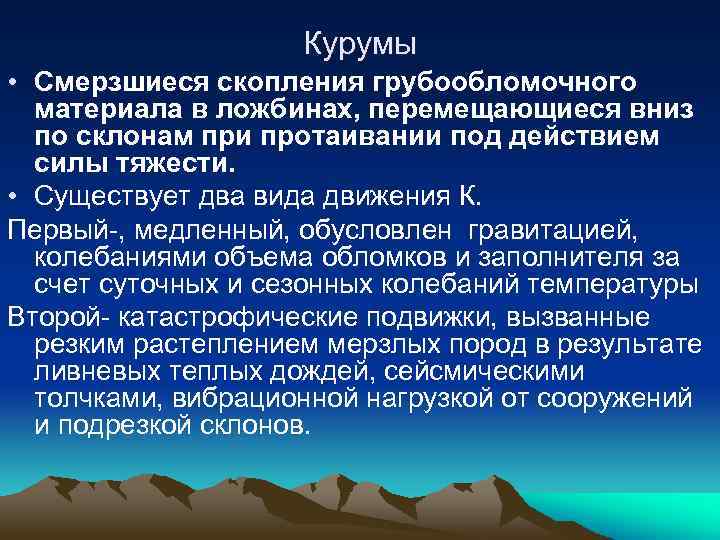

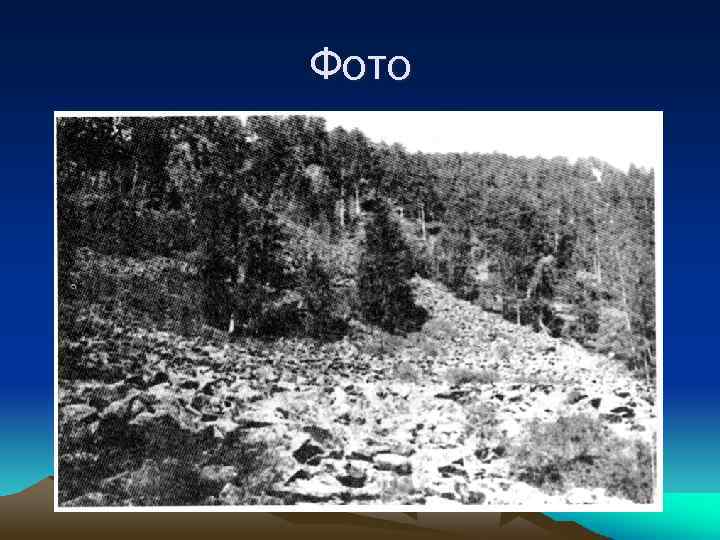

Курумы • Смерзшиеся скопления грубообломочного материала в ложбинах, перемещающиеся вниз по склонам при протаивании под действием силы тяжести. • Существует два вида движения К. Первый-, медленный, обусловлен гравитацией, колебаниями объема обломков и заполнителя за счет суточных и сезонных колебаний температуры Второй- катастрофические подвижки, вызванные резким растеплением мерзлых пород в результате ливневых теплых дождей, сейсмическими толчками, вибрационной нагрузкой от сооружений и подрезкой склонов.

Фото

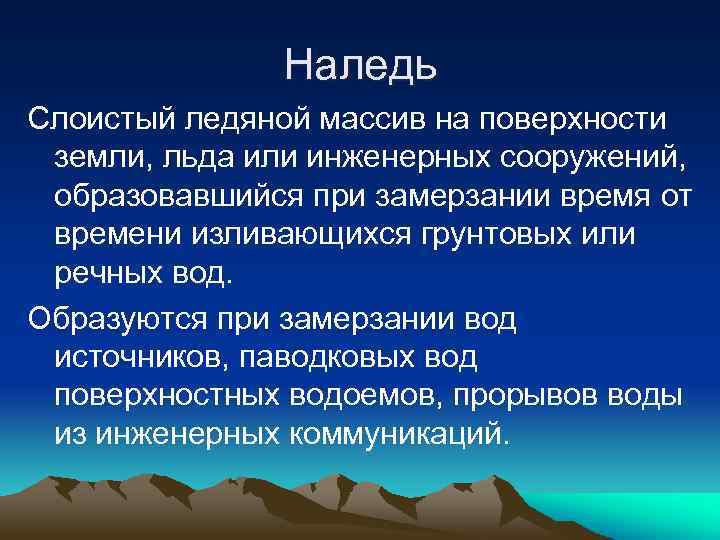

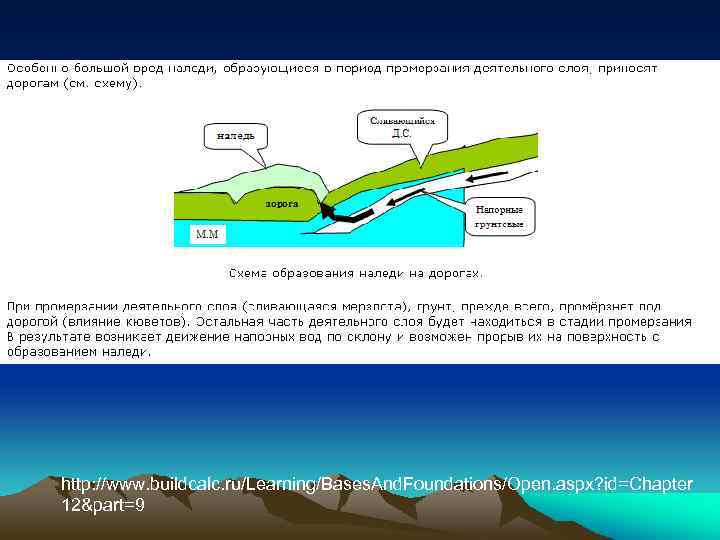

Наледь Слоистый ледяной массив на поверхности земли, льда или инженерных сооружений, образовавшийся при замерзании время от времени изливающихся грунтовых или речных вод. Образуются при замерзании вод источников, паводковых вод поверхностных водоемов, прорывов воды из инженерных коммуникаций.

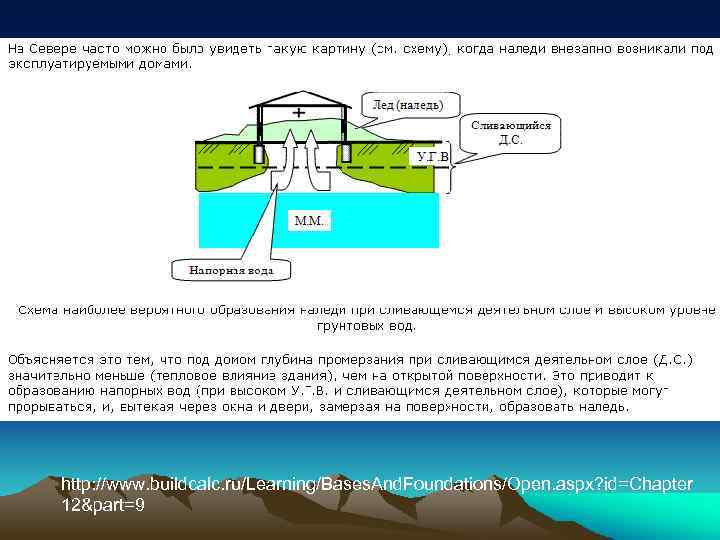

http: //www. buildcalc. ru/Learning/Bases. And. Foundations/Open. aspx? id=Chapter 12&part=9

http: //www. buildcalc. ru/Learning/Bases. And. Foundations/Open. aspx? id=Chapter 12&part=9

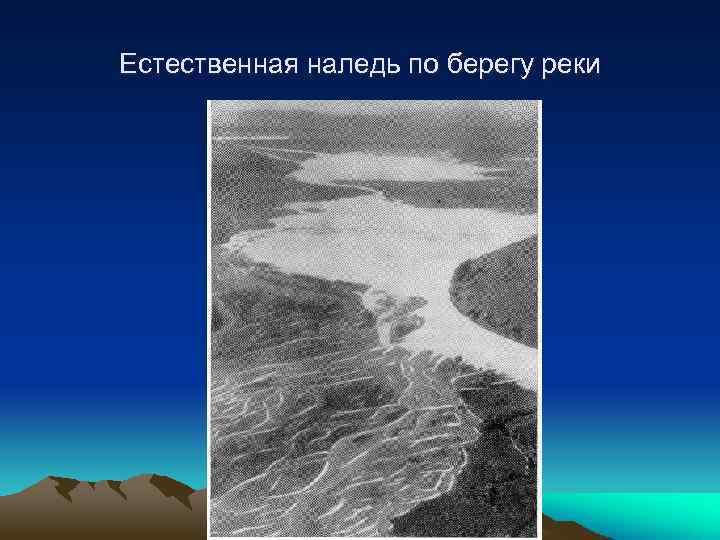

Естественная наледь по берегу реки

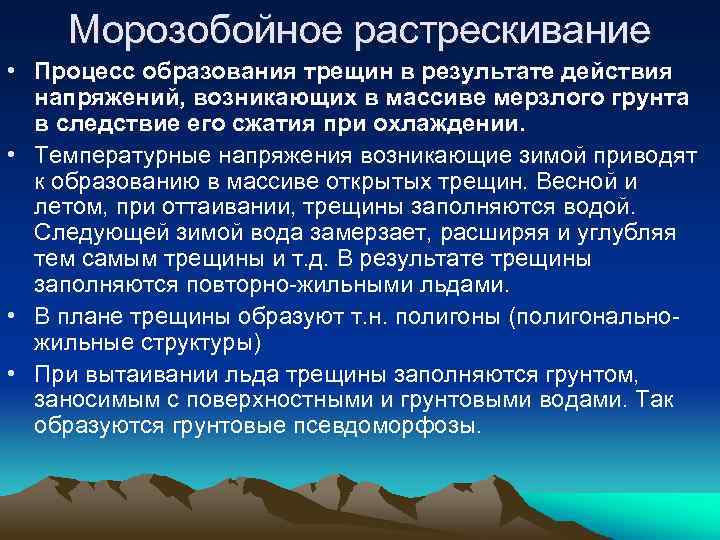

Морозобойное растрескивание • Процесс образования трещин в результате действия напряжений, возникающих в массиве мерзлого грунта в следствие его сжатия при охлаждении. • Температурные напряжения возникающие зимой приводят к образованию в массиве открытых трещин. Весной и летом, при оттаивании, трещины заполняются водой. Следующей зимой вода замерзает, расширяя и углубляя тем самым трещины и т. д. В результате трещины заполняются повторно-жильными льдами. • В плане трещины образуют т. н. полигоны (полигональножильные структуры) • При вытаивании льда трещины заполняются грунтом, заносимым с поверхностными и грунтовыми водами. Так образуются грунтовые псевдоморфозы.

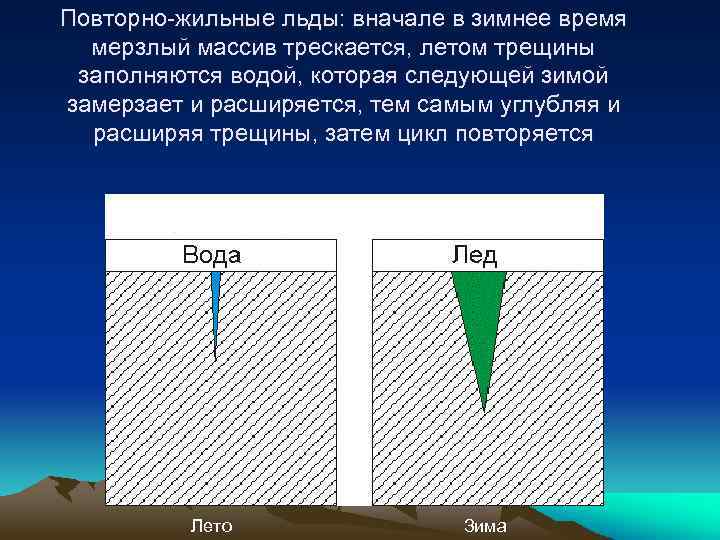

Повторно-жильные льды: вначале в зимнее время мерзлый массив трескается, летом трещины заполняются водой, которая следующей зимой замерзает и расширяется, тем самым углубляя и расширяя трещины, затем цикл повторяется Лето Зима

Отдельная клиновидная ледовая жила

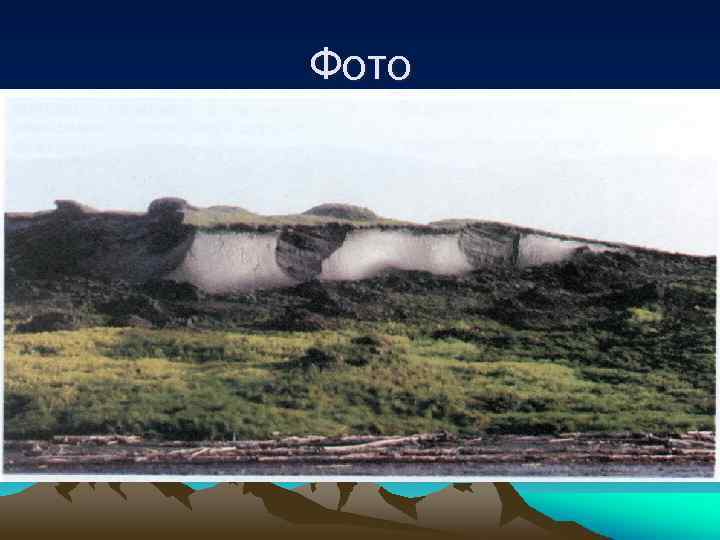

Фото

Фото

Грунтовая псевдоморфоза

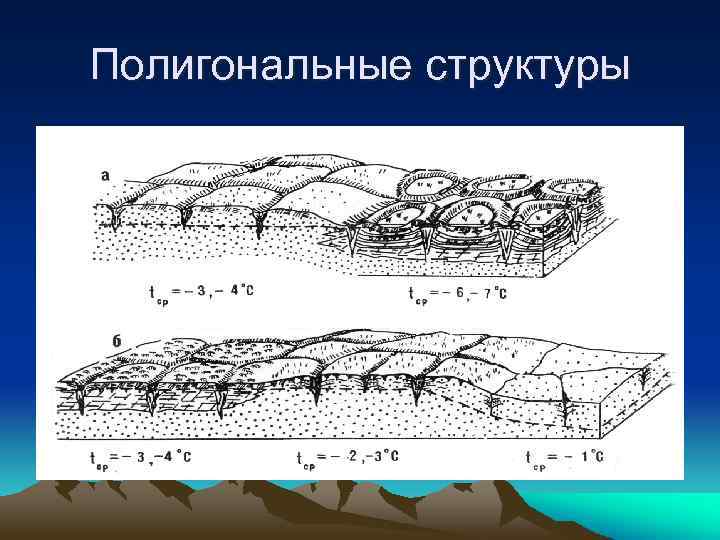

Полигональные структуры

Полигональные трещины и термокарстовые озера

Фото поверхности Марса

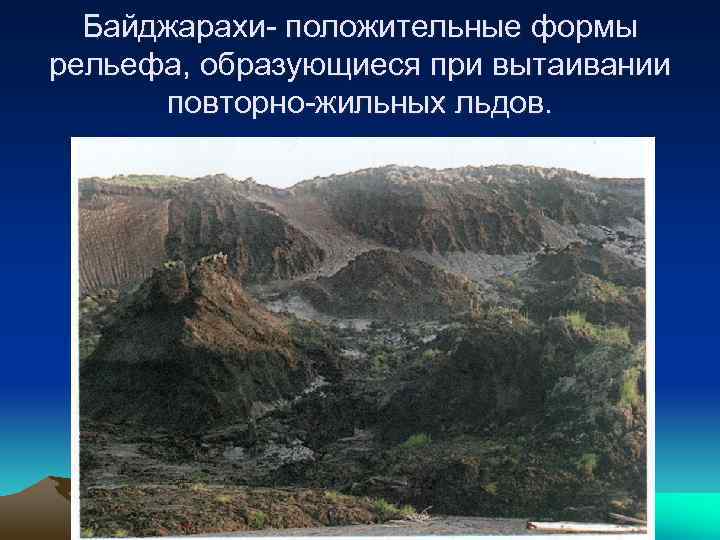

Байджарахи- положительные формы рельефа, образующиеся при вытаивании повторно-жильных льдов.

Медальоны и каменные кольца Представляют собой мелкополигональные структуры диаметром около 1 -3 м. Образование: в начале образуются системы мелких трещин. Промерзание протекает неравномерно (по трещинам более интенсивно, в центре- с меньшей скоростью). В результате в центральных частях образуются замкнутые системы талого грунта с высоким гидростатическим давлением. Нарастание давления приводит к тому, что пластично-текучий грунт, находящийся между трещинами, прорывает верхнюю мерзлую корку и расползается вокруг прорыва в виде глинистого пятна. По мелким трещинам, при этом, происходит выпор мелкого каменного материала.

Тундровые медальоны

Каменные кольца Шпицбергена

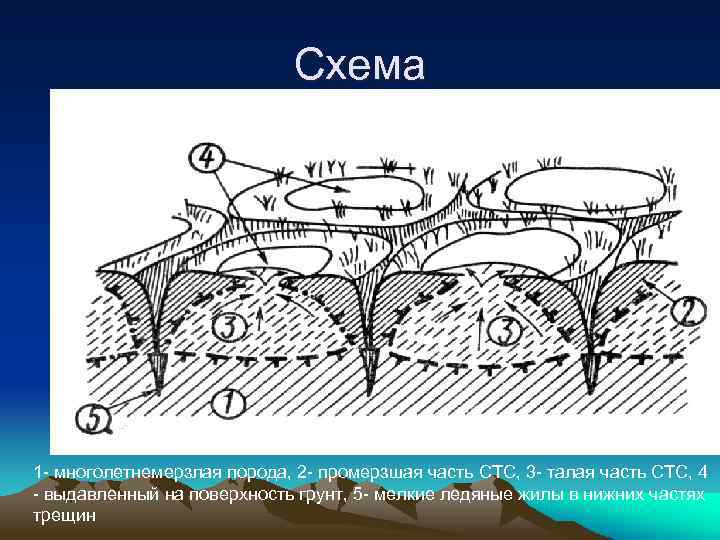

Схема 1 - многолетнемерзлая порода, 2 - промерзшая часть СТС, 3 - талая часть СТС, 4 - выдавленный на поверхность грунт, 5 - мелкие ледяные жилы в нижних частях трещин

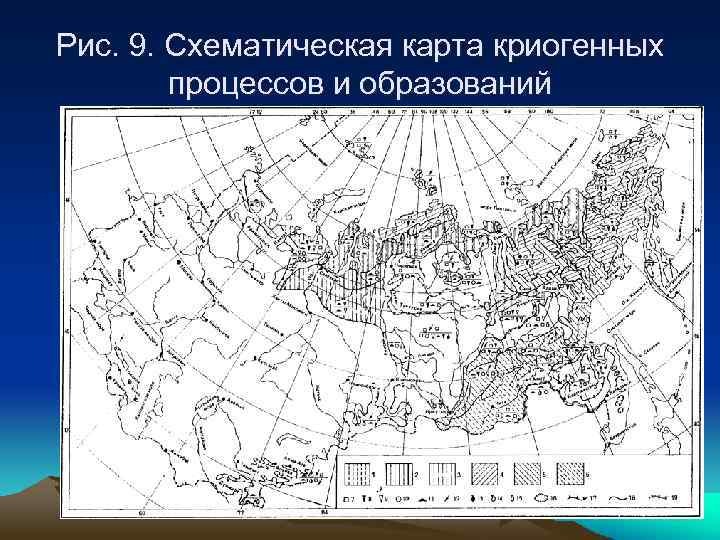

Рис. 9. Схематическая карта криогенных процессов и образований

Условные обозначения • Широкое развитие: 1 морозобойного растрескивания; 2 повторно-жильных льдов; 3 термокарстовых форм; 4 солифлюкции; 5, 6 наледей: 5 подземных вод; 6 речных и подземных вод • Ограниченное развитие: 7 — морозобойного растрескивания; 8 повторно-жильных льдов; 9 грунтовых жил и псевдоморфоз по жильным льдам; 10 термокарстовых форм; 11 многолетних бугров пучения; 12 солифлюкции; 13 15 наледей: 13 подземных вод; 14 речных вод; 15 подземных и речных вод, 16 ледников. (В том числе показаны образования на междуречьях, в знаменателе в долинах. Последовательность знаков указывает на уменьшение роли процессов и образований). • Границы: 17 распространения многолетнемерзлых грунтов; 18 широкого развития криогенных процессов и образований; 19 ограниченного развития криогенных процессов и образований
