Соединения составных частей изделий Соединения Разъемные соединения допускают

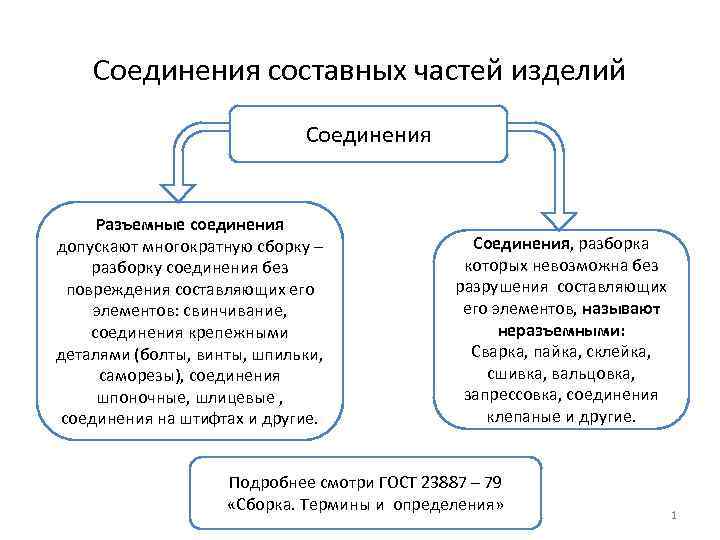

Соединения составных частей изделий Соединения Разъемные соединения допускают многократную сборку – разборку соединения без повреждения составляющих его элементов: свинчивание, соединения крепежными деталями (болты, винты, шпильки, саморезы), соединения шпоночные, шлицевые , соединения на штифтах и другие. Соединения, разборка которых невозможна без разрушения составляющих его элементов, называют неразъемными: Сварка, пайка, склейка, сшивка, вальцовка, запрессовка, соединения клепаные и другие. Подробнее смотри ГОСТ 23887 – 79 «Сборка. Термины и определения» 1

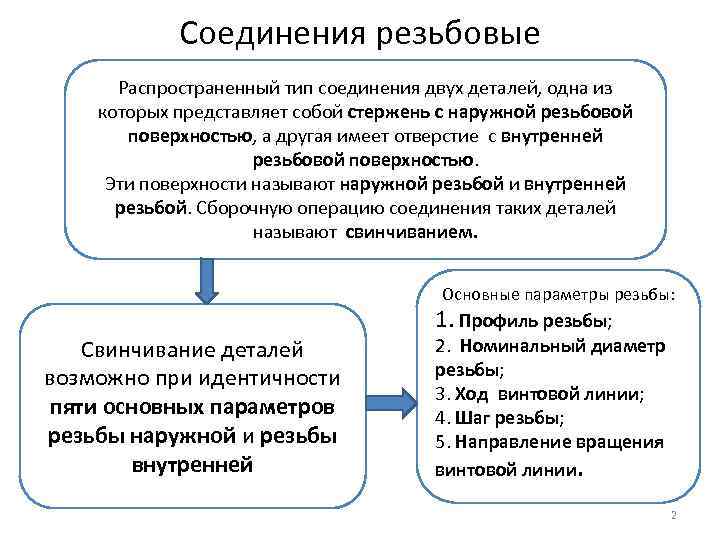

Соединения резьбовые Распространенный тип соединения двух деталей, одна из которых представляет собой стержень с наружной резьбовой поверхностью, а другая имеет отверстие с внутренней резьбовой поверхностью. Эти поверхности называют наружной резьбой и внутренней резьбой. Сборочную операцию соединения таких деталей называют свинчиванием. Основные параметры резьбы: Свинчивание деталей возможно при идентичности пяти основных параметров резьбы наружной и резьбы внутренней 1. Профиль резьбы; 2. Номинальный диаметр резьбы; 3. Ход винтовой линии; 4. Шаг резьбы; 5. Направление вращения винтовой линии. 2

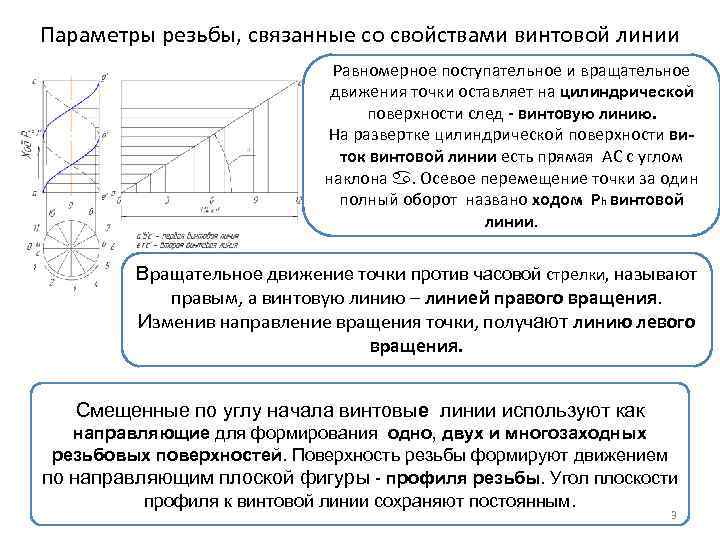

Параметры резьбы, связанные со свойствами винтовой линии Равномерное поступательное и вращательное движения точки оставляет на цилиндрической поверхности след - винтовую линию. На развертке цилиндрической поверхности виток винтовой линии есть прямая AC с углом наклона . Осевое перемещение точки за один полный оборот названо ходом Ph винтовой линии. Вращательное движение точки против часовой стрелки, называют правым, а винтовую линию – линией правого вращения. Изменив направление вращения точки, получают линию левого вращения. Смещенные по углу начала винтовые линии используют как направляющие для формирования одно, двух и многозаходных резьбовых поверхностей. Поверхность резьбы формируют движением по направляющим плоской фигуры - профиля резьбы. Угол плоскости профиля к винтовой линии сохраняют постоянным. 3

Винтовая линия на конической поверхности Конусность поверхности для формирования на ней конической резьбы составляет 2 tgφ/2 = 1: 16 (φ/2 = 1° 47’ 24’’ для метрической, дюймовой и трубной резьбы). 4

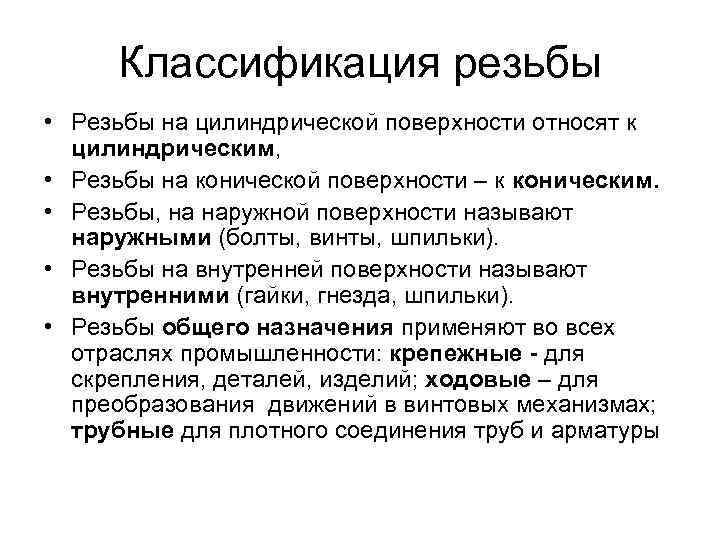

Классификация резьбы • Резьбы на цилиндрической поверхности относят к цилиндрическим, • Резьбы на конической поверхности – к коническим. • Резьбы, на наружной поверхности называют наружными (болты, винты, шпильки). • Резьбы на внутренней поверхности называют внутренними (гайки, гнезда, шпильки). • Резьбы общего назначения применяют во всех отраслях промышленности: крепежные - для скрепления, деталей, изделий; ходовые – для преобразования движений в винтовых механизмах; трубные для плотного соединения труб и арматуры

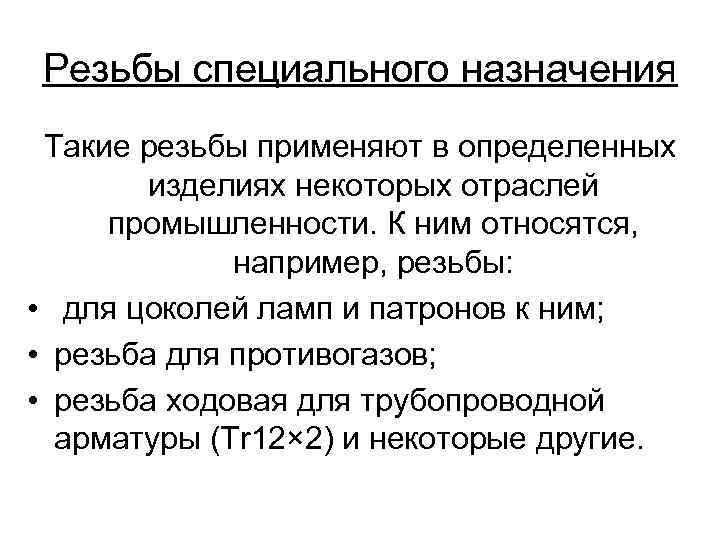

Резьбы специального назначения Такие резьбы применяют в определенных изделиях некоторых отраслей промышленности. К ним относятся, например, резьбы: • для цоколей ламп и патронов к ним; • резьба для противогазов; • резьба ходовая для трубопроводной арматуры (Tr 12× 2) и некоторые другие.

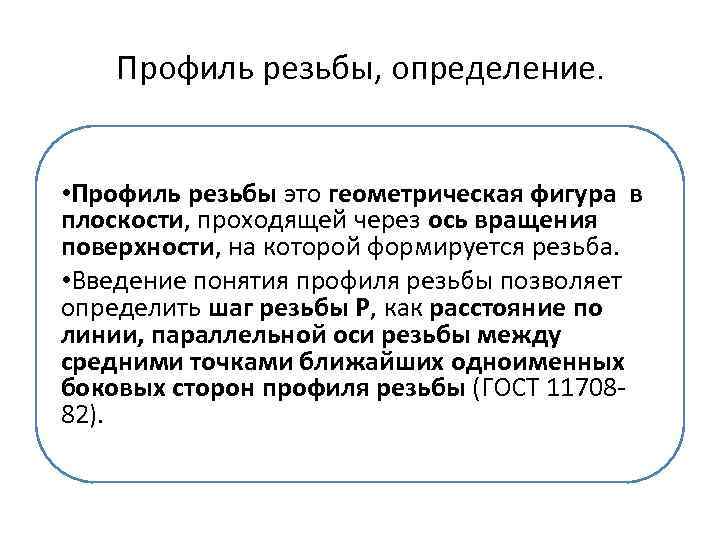

Профиль резьбы, определение. • Профиль резьбы это геометрическая фигура в плоскости, проходящей через ось вращения поверхности, на которой формируется резьба. • Введение понятия профиля резьбы позволяет определить шаг резьбы P, как расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы (ГОСТ 1170882).

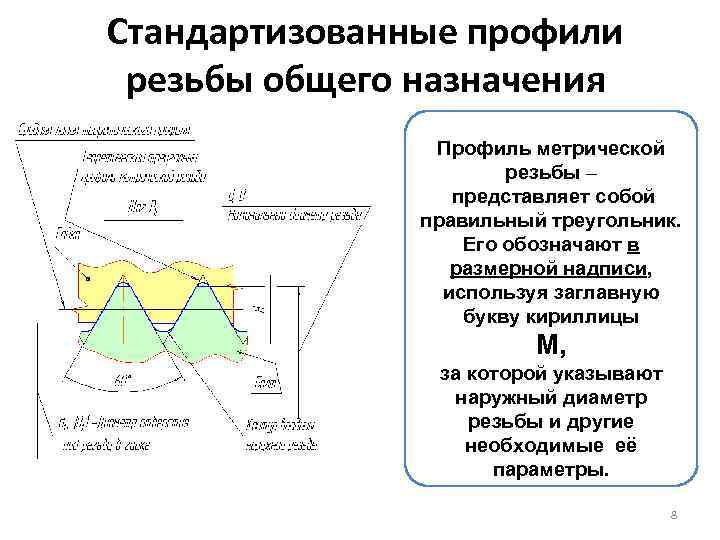

Стандартизованные профили резьбы общего назначения Профиль метрической резьбы – представляет собой правильный треугольник. Его обозначают в размерной надписи, используя заглавную букву кириллицы М, за которой указывают наружный диаметр резьбы и другие необходимые её параметры. 8

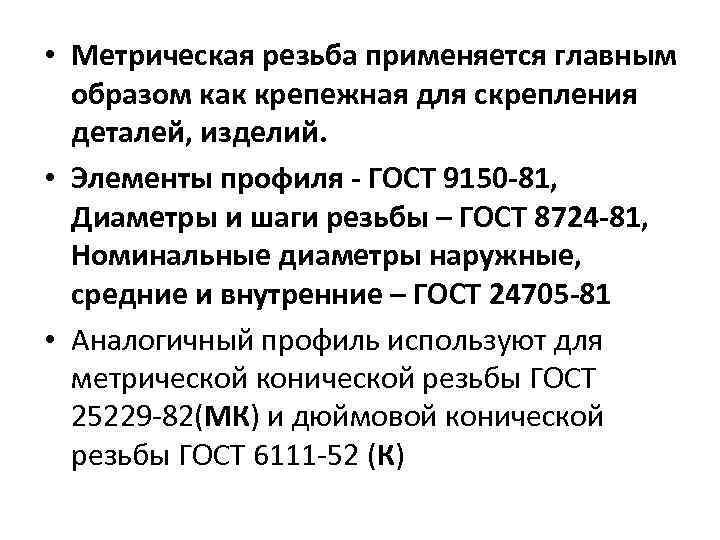

• Метрическая резьба применяется главным образом как крепежная для скрепления деталей, изделий. • Элементы профиля - ГОСТ 9150 -81, Диаметры и шаги резьбы – ГОСТ 8724 -81, Номинальные диаметры наружные, средние и внутренние – ГОСТ 24705 -81 • Аналогичный профиль используют для метрической конической резьбы ГОСТ 25229 -82(МК) и дюймовой конической резьбы ГОСТ 6111 -52 (К)

Профиль трубной цилиндрической резьбы ГОСТ 6357 – 81 представляет собой равнобедренный треугольник с закругленными вершиной и впадиной на трубе и на муфте (G). Резьба применяется для соединения труб и арматуры трубопроводов. При сборке с использованием пластичных наполнителей получают герметичные соединения. Аналогичный профиль имеет трубная коническая наружная (R) и внутренняя (Rc) резьба. G 3/4; R 11/4; Rc 2 Цифры за обозначением резьбы указывают условный проход трубы в дюймах 10

РЕЗЬБА КРУГЛАЯ Профиль резьбы круглой ГОСТ 3291 – 81. Стандарт определяет номинальные диаметры, шаги и основные размеры. Круглые резьбы отличаются большей устойчивостью против изнашивания и повышенным сопротивлением к динамическим нагрузкам. Профиль обозначают латинскими буквами Rd. Аналогичный профиль применяют для резьбы круглой санитарно-технической арматуры ГОСТ 13535 – 68 на один типоразмер резьбы Кр. 12× 2, 54 ГОСТ 13535 -68.

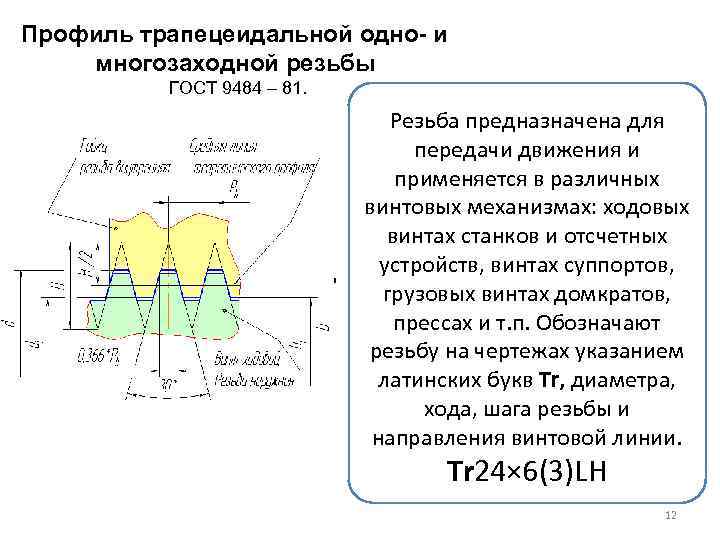

Профиль трапецеидальной одно- и многозаходной резьбы ГОСТ 9484 – 81. Резьба предназначена для передачи движения и применяется в различных винтовых механизмах: ходовых винтах станков и отсчетных устройств, винтах суппортов, грузовых винтах домкратов, прессах и т. п. Обозначают резьбу на чертежах указанием латинских букв Tr, диаметра, хода, шага резьбы и направления винтовой линии. Tr 24× 6(3)LH 12

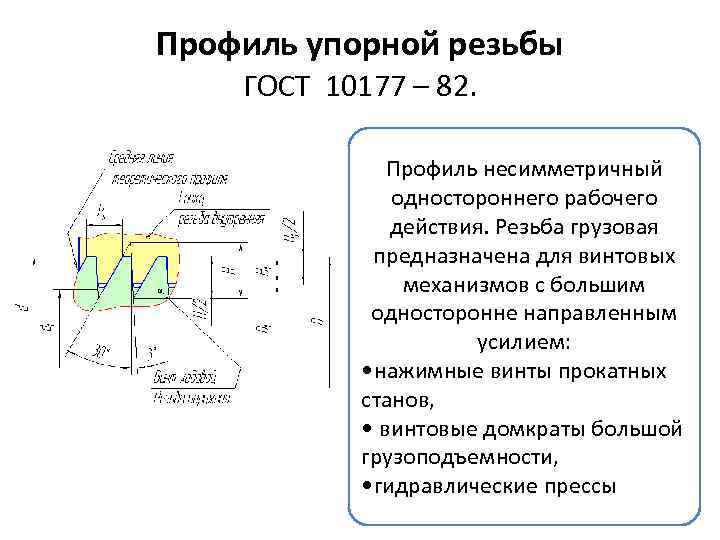

Профиль упорной резьбы ГОСТ 10177 – 82. Профиль несимметричный одностороннего рабочего действия. Резьба грузовая предназначена для винтовых механизмов с большим односторонне направленным усилием: • нажимные винты прокатных станов, • винтовые домкраты большой грузоподъемности, • гидравлические прессы

Изображение резьбы на чертеже Сбег резьбы Длина резьбы Фаска Граница участка полного профиля Вид на резьбу, нарезанную на цилиндрическом стержне. Фронтальный вид 3 D модели. Большая трудоемкость изображения резьбовой поверхности вынудила применять ее условное изображение. Условное изображение наружной резьбы на чертеже. Назначение фаски: • центровка резьбонарезного инструмента при нарезании резьбы; • защита от забоя первого витка резьбы. Признак наличия резьбы на наружной поверхности стержня – тонкая линия со стороны материала детали, на расстоянии от контура 0, 8 мм минимум. На виде справа – дуга ~270˚. В этом случае фаску не изображают. Условная линия внутреннего диаметра резьбы заканчивается на образующей конуса фаски. 14

Резьба М 20 с основным (крупным) шагом в глухом отверстии. Для каждого диаметра в стандарте указан один крупный шаг. Для D>64 крупные шаги стандартом не предусмотрены. В обозначении крупные шаги не указывают. Справочный размер 17. 4 мм на чертежах обычно не приводят. Он показывает каким диаметром сверлят отверстие гнезда для обеспечения нужной плотности соединения. Для каждого разрешенного стандартом диаметра допускается использовать несколько мелких шагов. В обозначении указывают, какой именно шаг предусмотрен в данном сквозном отверстии. Обозначение резьбы можно указать на виде слева взамен обозначения ее в сечении. Резьбовое гнезда допускается показать на виде без разреза. В этом случае все линии изображения резьбы штриховые. 15

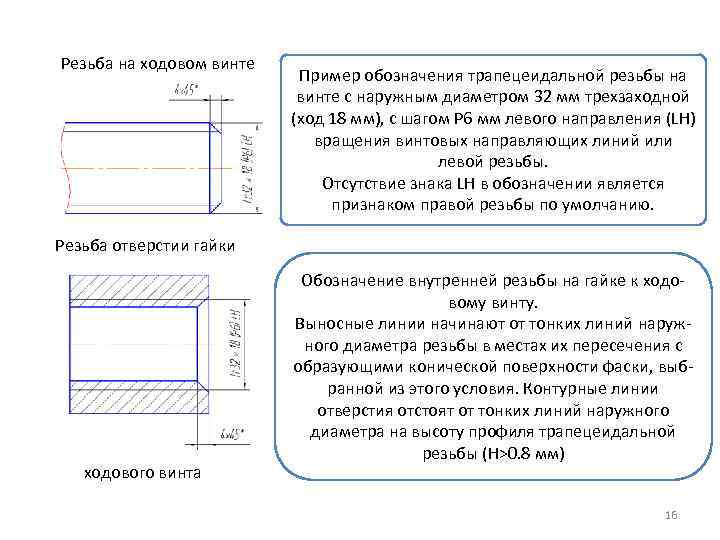

Резьба на ходовом винте Пример обозначения трапецеидальной резьбы на винте с наружным диаметром 32 мм трехзаходной (ход 18 мм), с шагом P 6 мм левого направления (LH) вращения винтовых направляющих линий или левой резьбы. Отсутствие знака LH в обозначении является признаком правой резьбы по умолчанию. Резьба отверстии гайки ходового винта Обозначение внутренней резьбы на гайке к ходовому винту. Выносные линии начинают от тонких линий наружного диаметра резьбы в местах их пересечения с образующими конической поверхности фаски, выбранной из этого условия. Контурные линии отверстия отстоят от тонких линий наружного диаметра на высоту профиля трапецеидальной резьбы (H>0. 8 мм) 16

Пример обозначения трубной цилиндрической резьбы в отверстии, выполненной с фаской 2× 45˚ и проточкой для выхода резьбонарезающего инструмента, длиной 8 мм в отверстии штуцера. Для обозначения резьбы применена линия выноска, проведенная от внутреннего контура отверстия, на полке которой указан профиль резьбы (G - трубная цилиндрическая) и номинальный размер условного прохода (3/4) трубы в дюймах, которая ввернута в это отверстие. Аналогичным образом обозначают резьбу на конических поверхностях. Конусность поверхности, подготовленной для нарезания конической резьбы (МК, К, R ), составляет 1: 16. Для лучшего восприятия формы поверхности на чертеже ее изображают с большим углом при вершине конуса. Это не приводит к ошибке, поскольку исполнение резьбы производят согласно ее обозначению. Над полкой линии-выноски может помещаться одно из обозначений: МК 20; K 3/4’’ ГОСТ 6111 -52*; R 3/4. 17

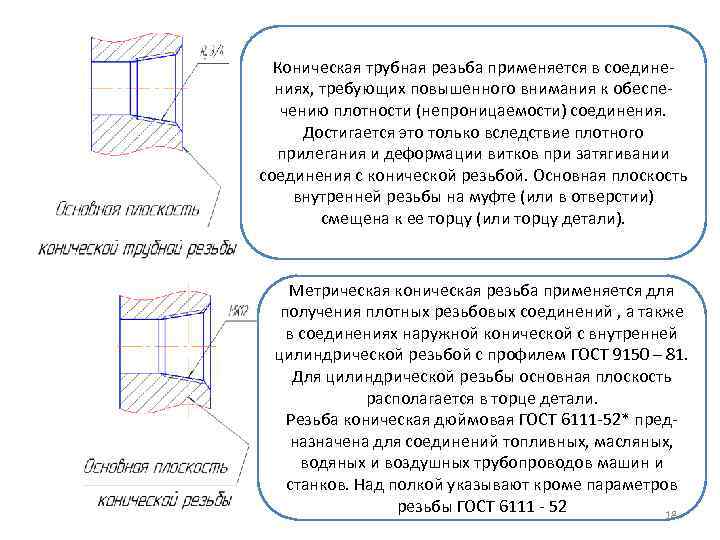

Коническая трубная резьба применяется в соединениях, требующих повышенного внимания к обеспечению плотности (непроницаемости) соединения. Достигается это только вследствие плотного прилегания и деформации витков при затягивании соединения с конической резьбой. Основная плоскость внутренней резьбы на муфте (или в отверстии) смещена к ее торцу (или торцу детали). Метрическая коническая резьба применяется для получения плотных резьбовых соединений , а также в соединениях наружной конической с внутренней цилиндрической резьбой с профилем ГОСТ 9150 – 81. Для цилиндрической резьбы основная плоскость располагается в торце детали. Резьба коническая дюймовая ГОСТ 6111 -52* предназначена для соединений топливных, масляных, водяных и воздушных трубопроводов машин и станков. Над полкой указывают кроме параметров резьбы ГОСТ 6111 - 52 18

a. b. Резьбы со стандартным профилем, но отличающиеся от стандартных значением шага или диаметра рассматривают как специальные. Примеры обозначения такой резьбы: a. Сп. М 36× 2, 5 – использован шаг, не рекомендованный стандартом для диаметра 36 мм; b. Сп. М 74× 2 –использован диаметр, не рекомендованный стандартом, шаг разрешен стандартом для ближайших значений диаметров. Резьба нестандартного профиля При изображении резьбы нестандартного профиля на чертеже указывают все необходимые для ее изготовления конструктивные размеры: наружный и внутренний диаметры резьбы, шаг резьбы, ширину выступа и впадины, ход для многозаходной резьбы. На стрелке-выноске указывают словами вид резьбы, количество заходов (для многозаходных), и направление винтовой линии (для левой резьбы). Прямоугольная резьба обладает высоким КПД при преобразовании вращательного движения в поступательное под нагрузкой, действующей в осевом направлении. Однозаходная резьба обладает наивысшим самоторможением по сравнению с многозаходной резьбой того же диаметра. 19

Изображение резьбы в соединении Сборочный чертеж выполняют с упрощениями, установленными стандартами ЕСКД. Допускается не показывать на сборке мелкие элементы: фаски, скругления, углубления, выступы, насечки, рифления, зазоры между стержнем и отверстием, надписи на поверхности и т. п. Пробка на виде рабочего чертежа (До сборки) Пробка на виде сборочного чертежа (после сборки) Штуцер с внутренней резьбой на виде сборочного чертежа (после сборки) Сравнить с изображением на слайде № 11 20
