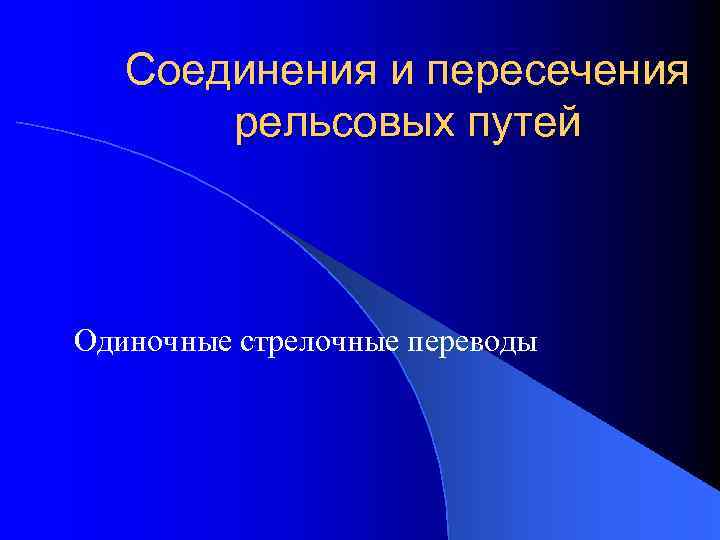

Соединения и пересечения рельсовых путей Одиночные стрелочные переводы

Соединения и пересечения рельсовых путей Одиночные стрелочные переводы

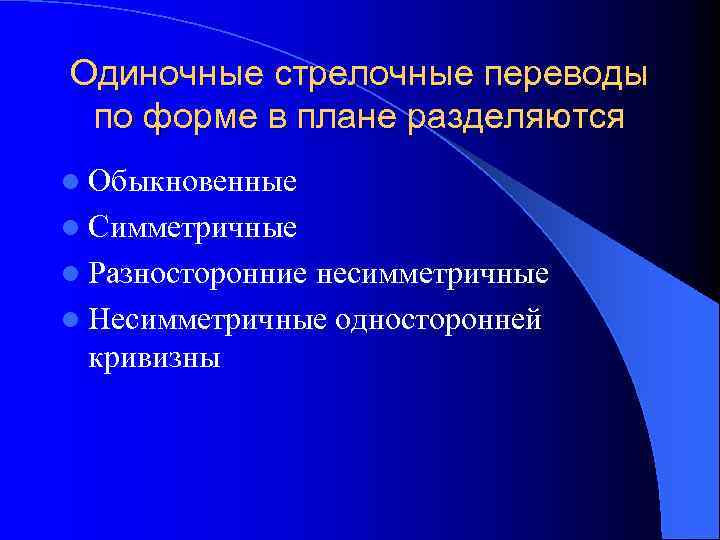

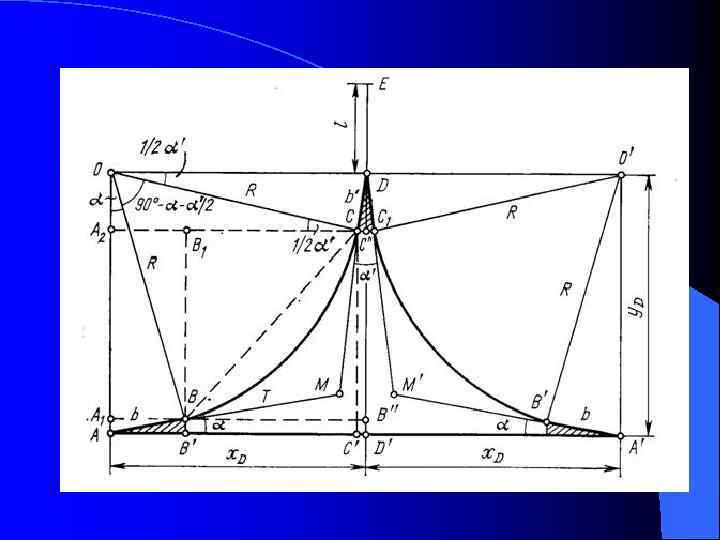

Одиночные стрелочные переводы по форме в плане разделяются l Обыкновенные l Симметричные l Разносторонние несимметричные l Несимметричные односторонней кривизны

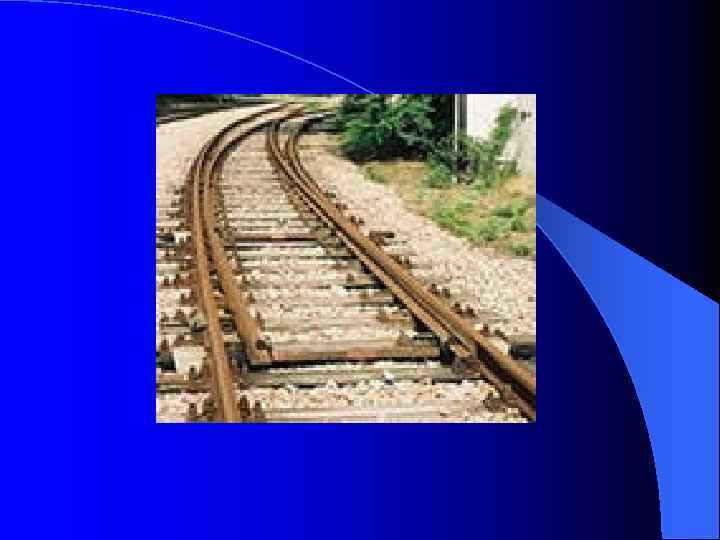

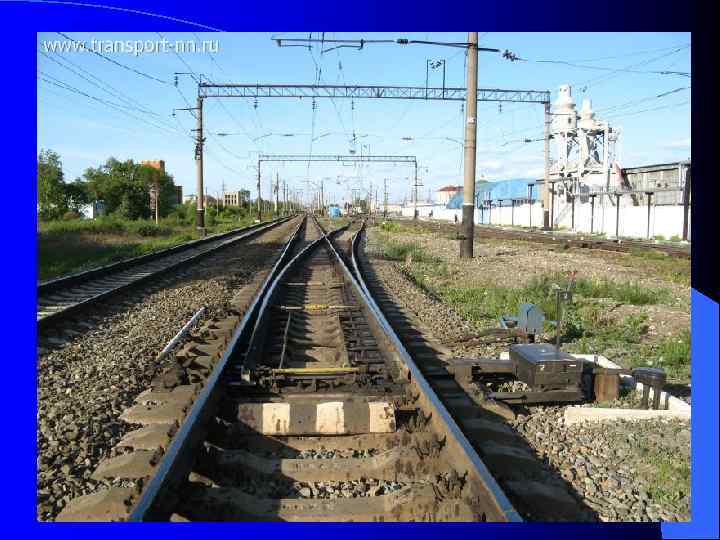

Одиночный обыкновенный стрелочный перевод

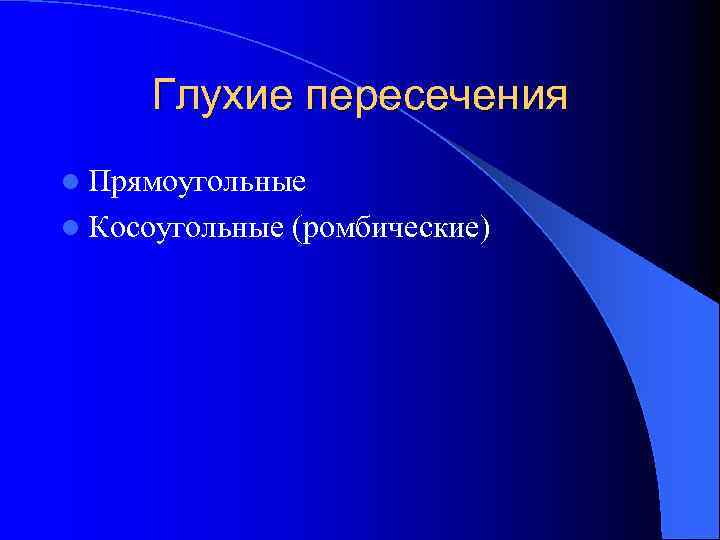

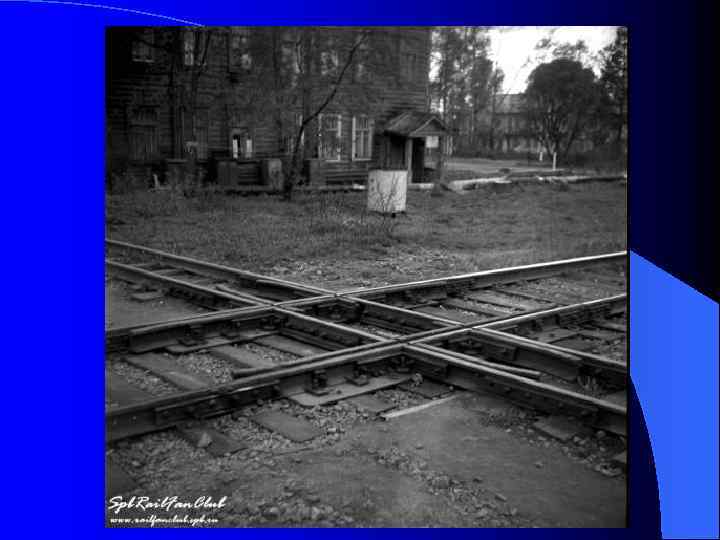

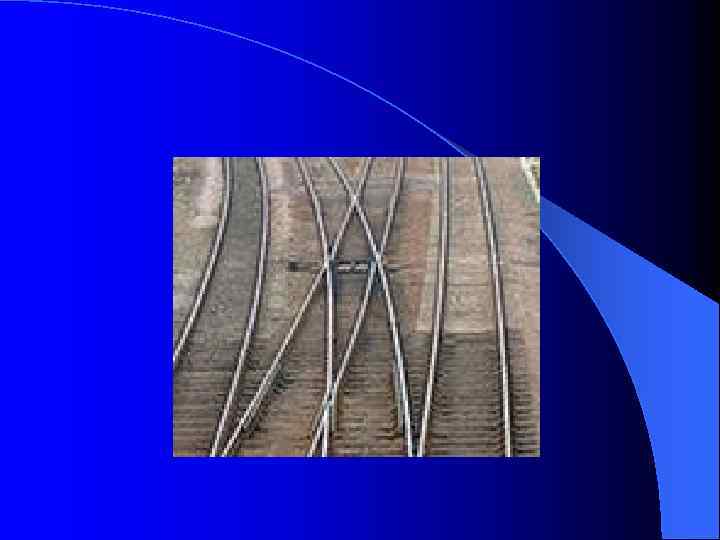

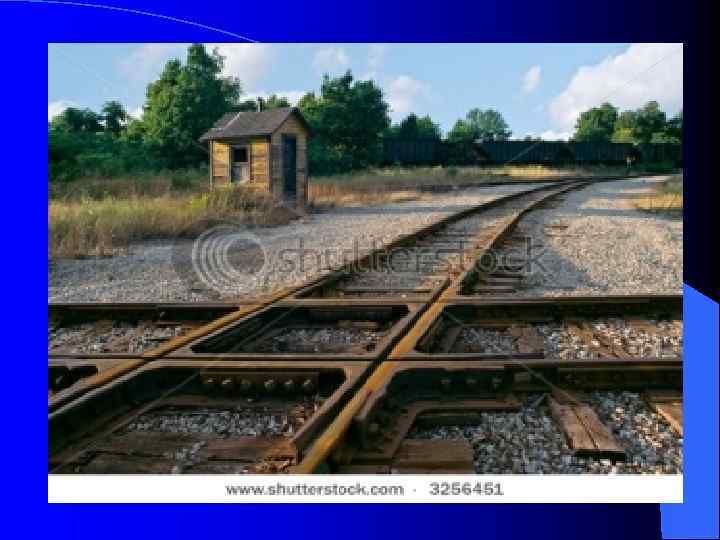

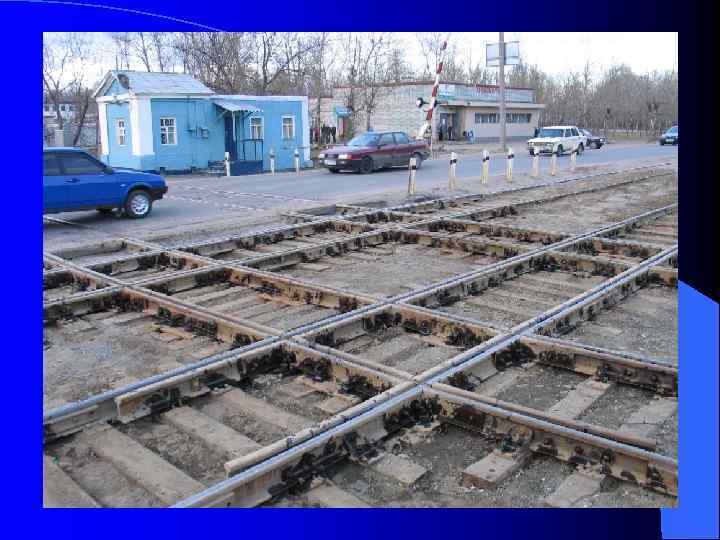

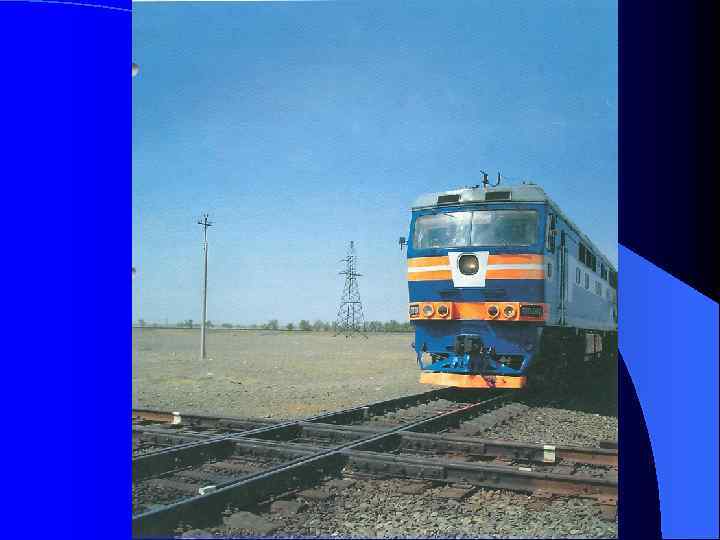

Глухие пересечения l Прямоугольные l Косоугольные (ромбические)

Двойной перекрестный стрелочный перевод

Двойной симметричный стрелочный перевод

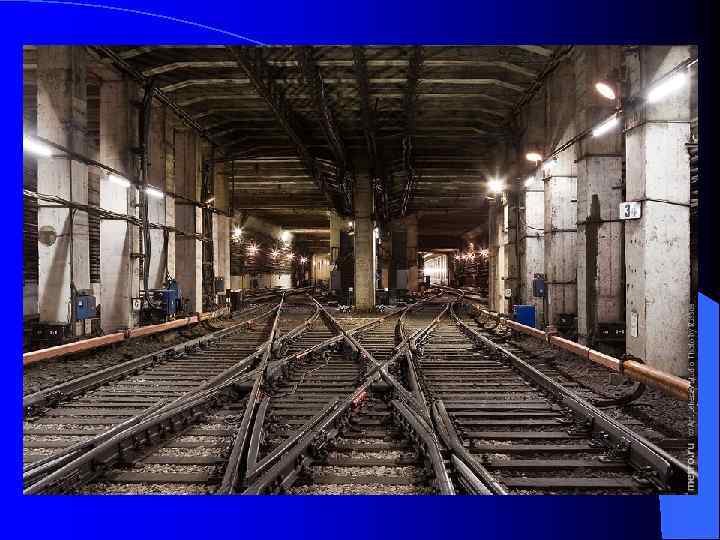

Съезды, сплетения путей стрелочные улицы l Нормальный съезд l Сокращенный съезд l Нормальный перекрестный l Сокращенный перекрестный

Нормальный съезд

Сокращенный съезд

Нормальный перекрестный съезд

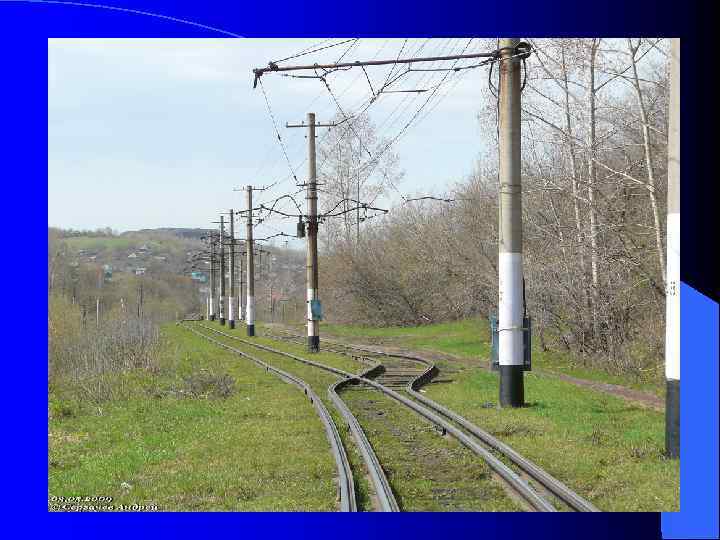

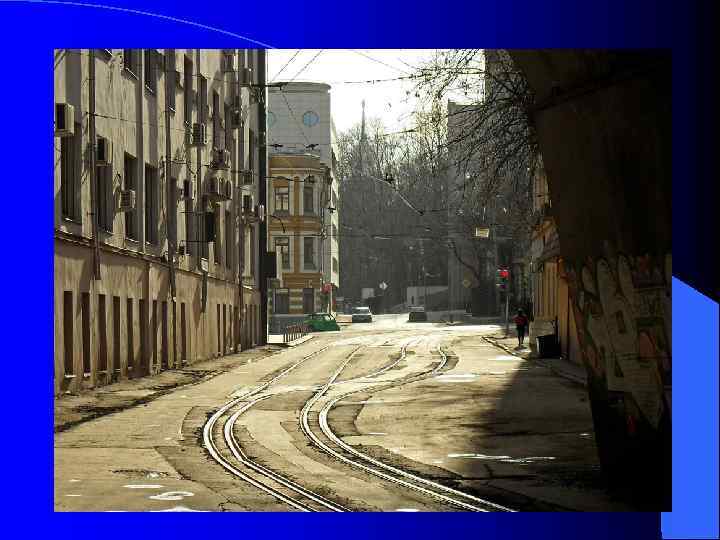

Сплетение путей Часть путей двухпутного участка, где одна рельсовая колея смонтирована на другую и уложена по общим шпалам при помощи двух крестовин без стрелок. Применяют для необходимости временно освободить земляное полотно при производстве различных видов ремонтных работ в стесненных условиях.

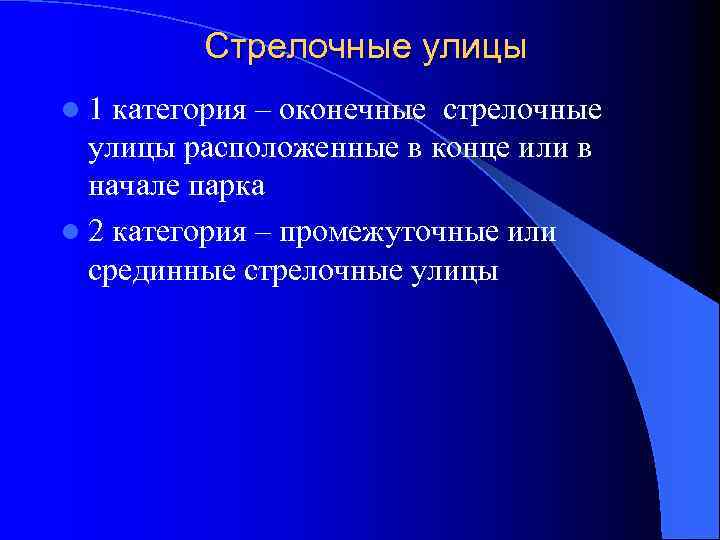

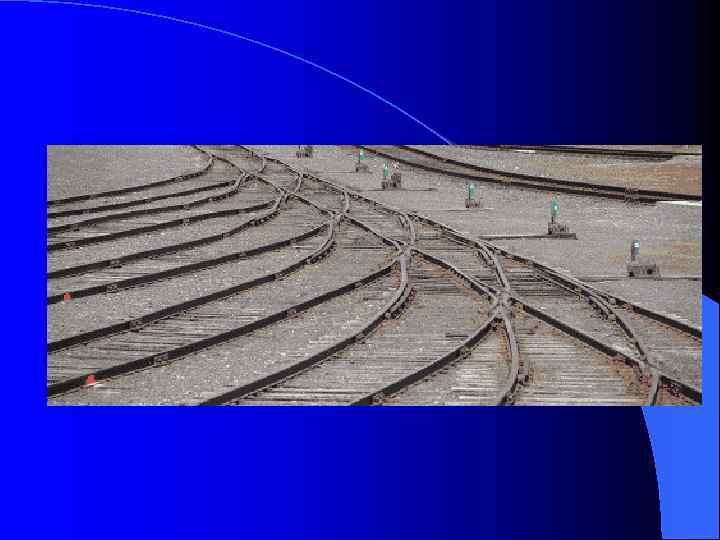

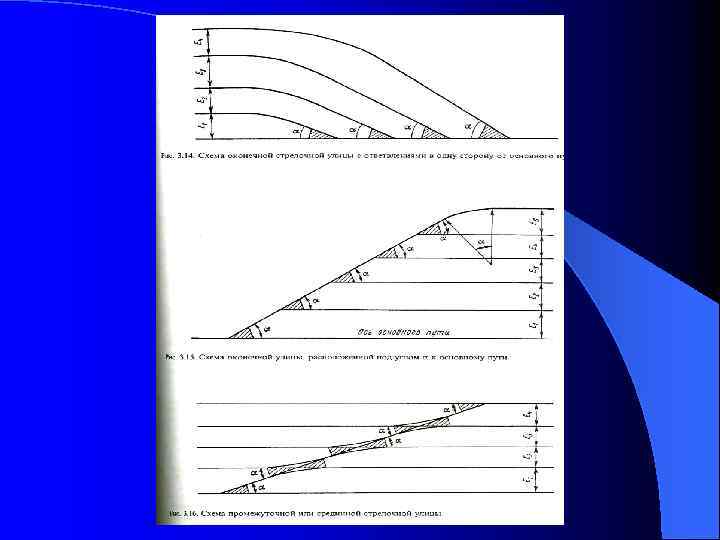

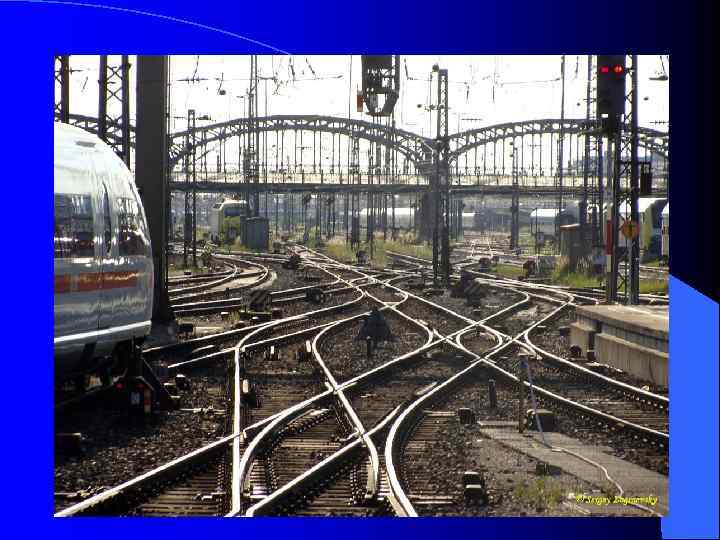

Стрелочные улицы l 1 категория – оконечные стрелочные улицы расположенные в конце или в начале парка l 2 категория – промежуточные или срединные стрелочные улицы

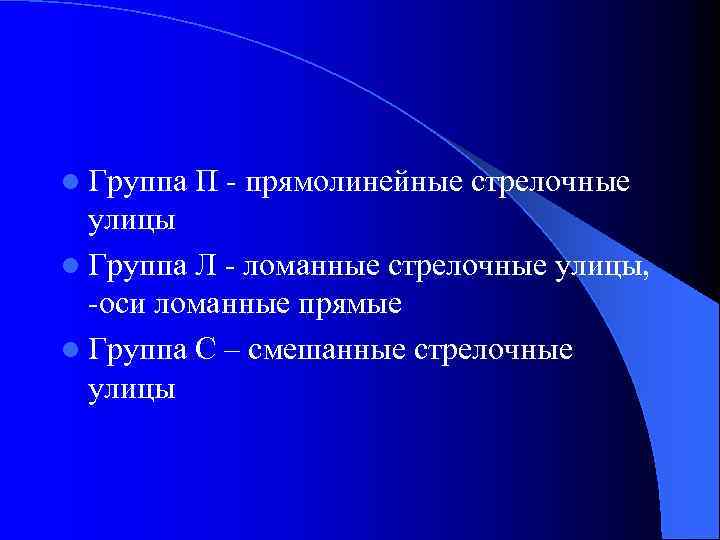

l Группа П - прямолинейные стрелочные улицы l Группа Л - ломанные стрелочные улицы, -оси ломанные прямые l Группа С – смешанные стрелочные улицы

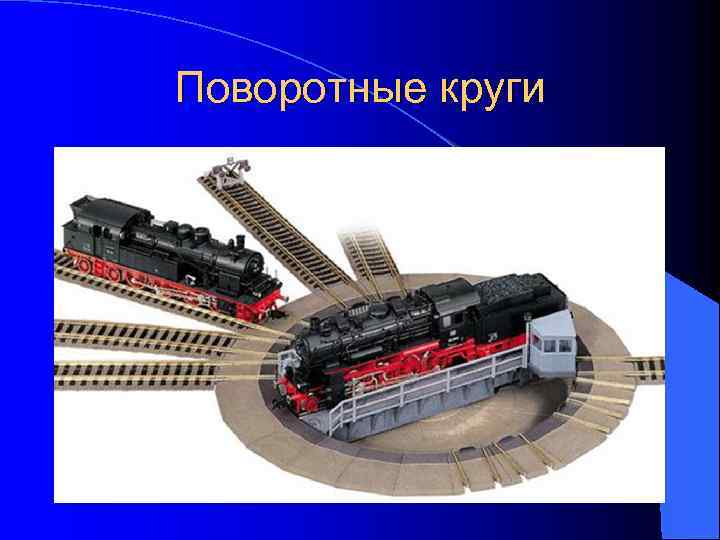

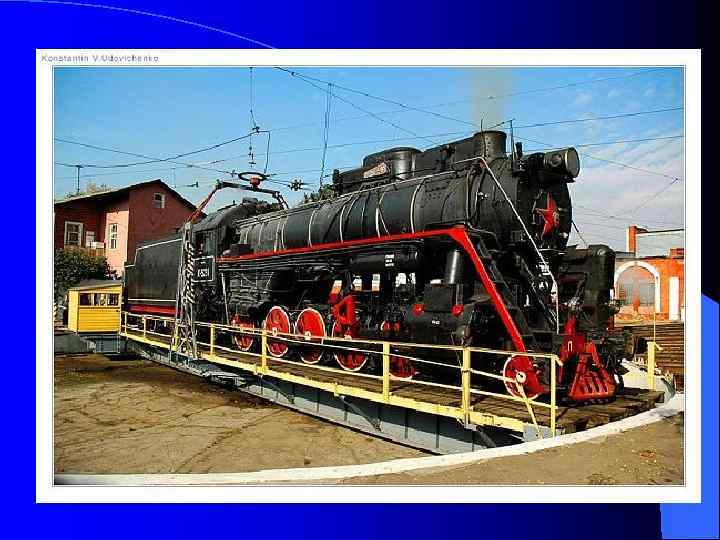

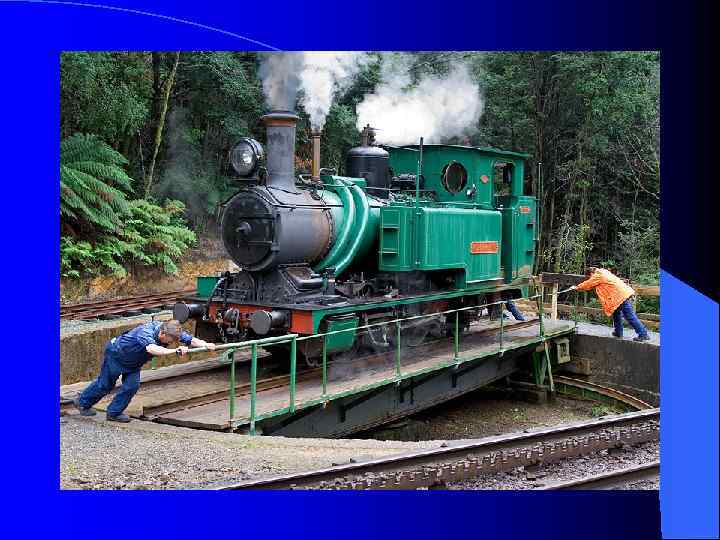

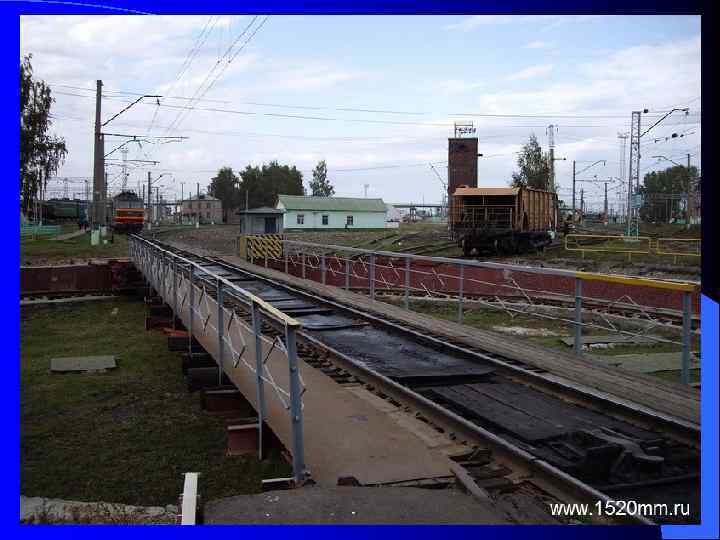

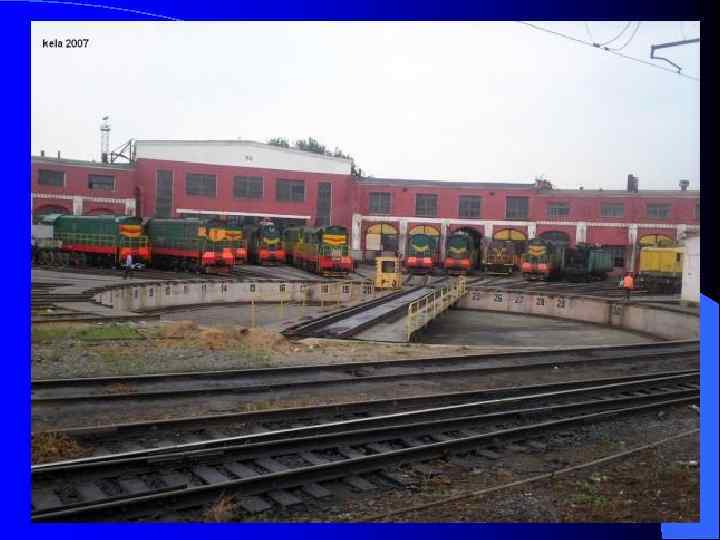

Поворотные круги

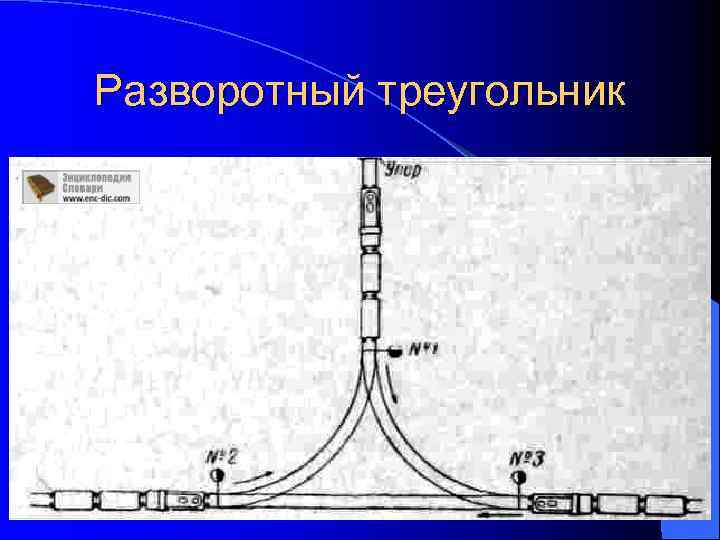

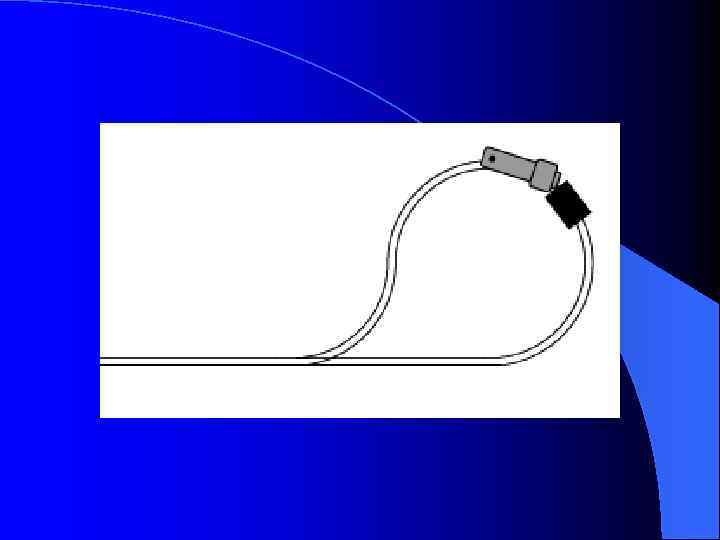

Разворотный треугольник

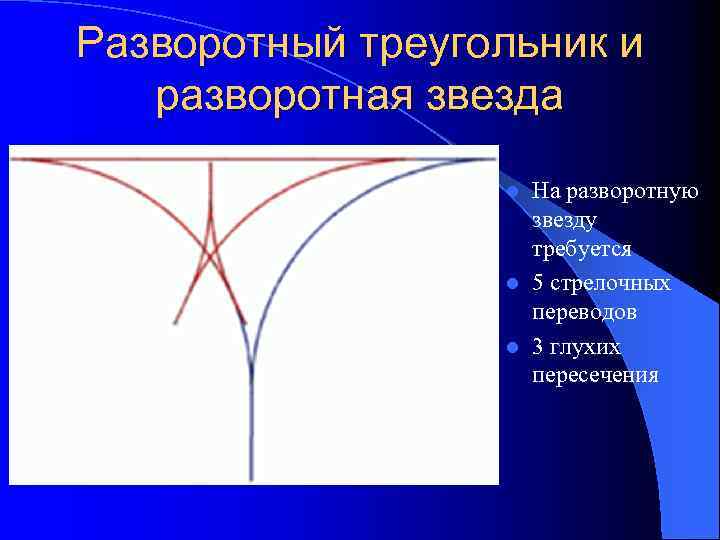

Разворотный треугольник и разворотная звезда На разворотную звезду требуется l 5 стрелочных переводов l 3 глухих пересечения l
