СОЕДИНЕНИЯ ДЕТАЛЕЙ МАШИН РЕЗЬБА И РЕЗЬБОВЫЕ СОЕДИНЕНИЯ
СОЕДИНЕНИЯ Разъемные Неразъемные Резьбовые 1. Соединение болтом 2. Соединение шпилькой 3. Соединение винтом 4. Трубное соединение 5. Соединение шурупом Другие виды 1. Соединение шплинтом 2. Соединение шпонкой 3. Соединение штифтом 4. Соединения шлицевые 1. Соединение сваркой 2. Соединение пайкой 3. Соединение заклепкой 4. Соединение склеиванием 5. Соединение сшиванием

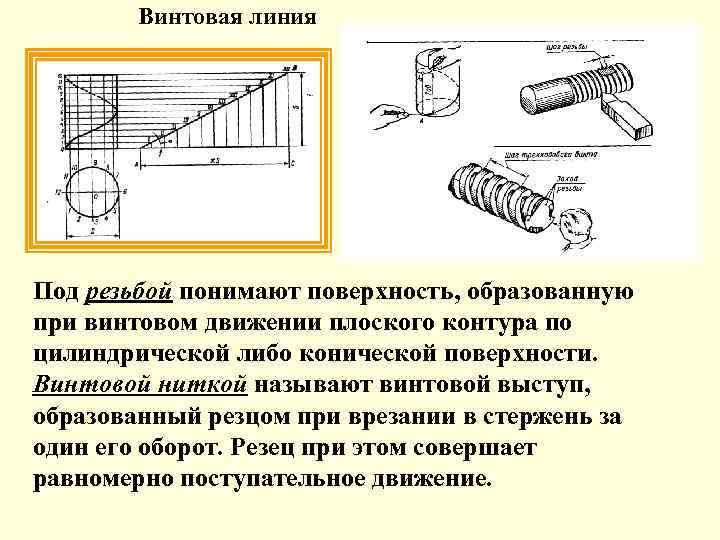

Винтовая линия Под резьбой понимают поверхность, образованную при винтовом движении плоского контура по цилиндрической либо конической поверхности. Винтовой ниткой называют винтовой выступ, образованный резцом при врезании в стержень за один его оборот. Резец при этом совершает равномерно поступательное движение.

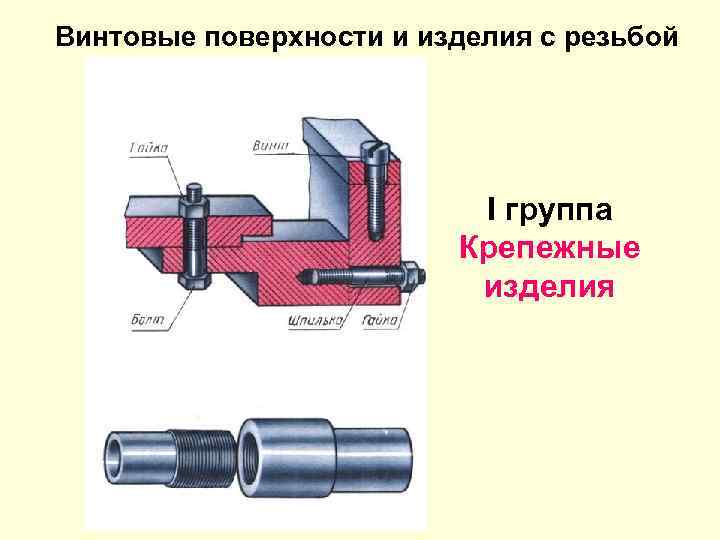

Винтовые поверхности и изделия с резьбой I группа Крепежные изделия

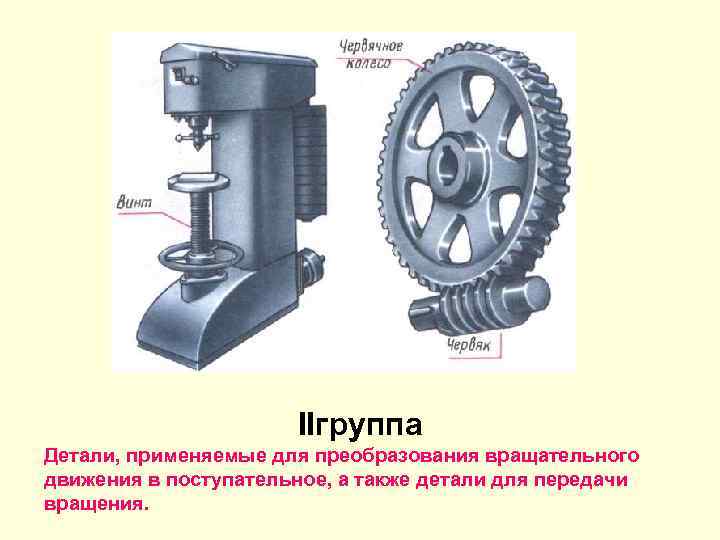

IIгруппа Детали, применяемые для преобразования вращательного движения в поступательное, а также детали для передачи вращения.

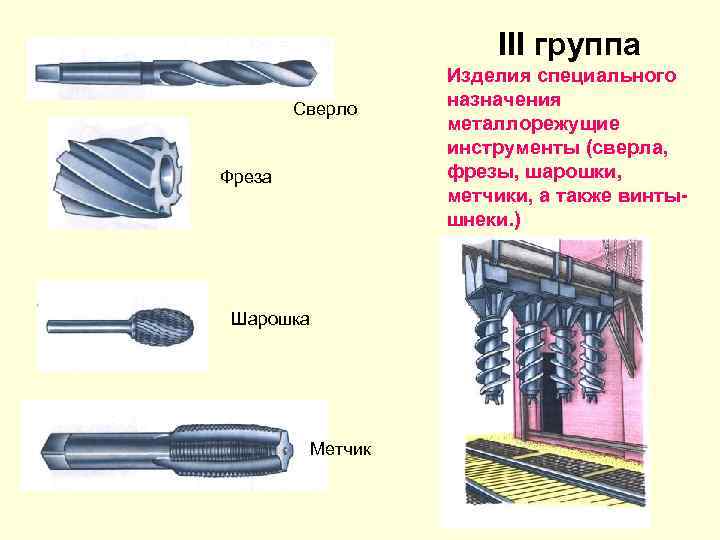

III группа Сверло Фреза Шарошка Метчик Изделия специального назначения металлорежущие инструменты (сверла, фрезы, шарошки, метчики, а также винтышнеки. )

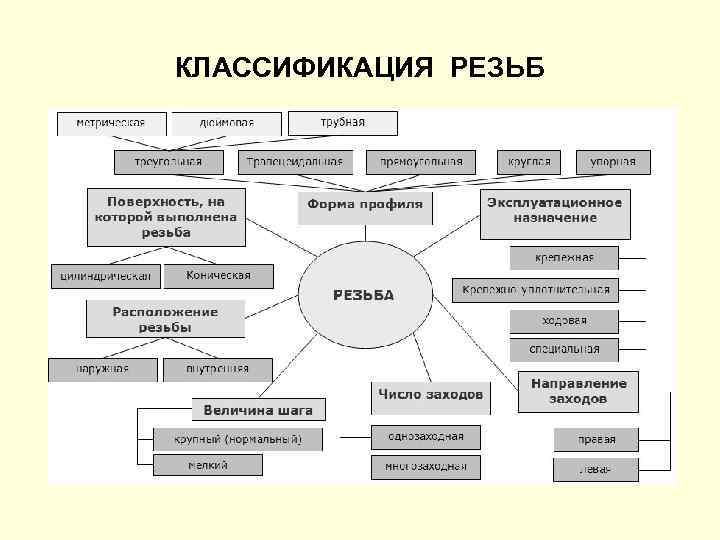

КЛАССИФИКАЦИЯ РЕЗЬБ
Параметры резьбы • В соответствии с ГОСТ 11708 -66 основные элементы и параметры резьбы имеют следующие определения. • Наружный диаметр резьбы– диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы.
• Внутренний диаметр резьбы– • диаметр воображаемого цилиндра, описанного вокруг наружной впадин резьбы или вершин внутренней резьбы.
Угол профиля - угол между боковыми сторонами профиля. Шаг резьбы P - расстояние между соседними одноименными боковыми сторонами в направлении, параллельном оси резьбы.
• Ход резьбы Ph - расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы. Ход резьбы - величина относительного осевого перемещения винта (гайки) за один оборот. Между ходом резьбы Ph и шагом P существует зависимость: Ph = P • n, где n - число заходов. Так как в однозаходной резьбе n = 1, то Ph = P.
Правая резьба образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя. Левая резьба образована контуром, вращающимся против часовой стрелки и перемещающимся вдоль оси в направлении от наблюдателя.
Условное изображение резьбы по ГОСТ 2. 311 -68 На стержне цилиндрическая В отверстии цилиндрическая На стержне коническая В отверстии коническая
В СОЕДИНЕНИИ
Резьба с нестандартным профилем

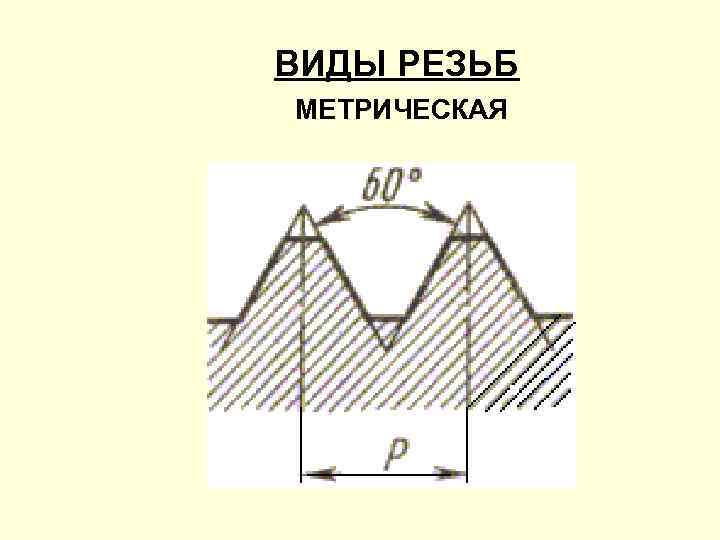

ВИДЫ РЕЗЬБ МЕТРИЧЕСКАЯ

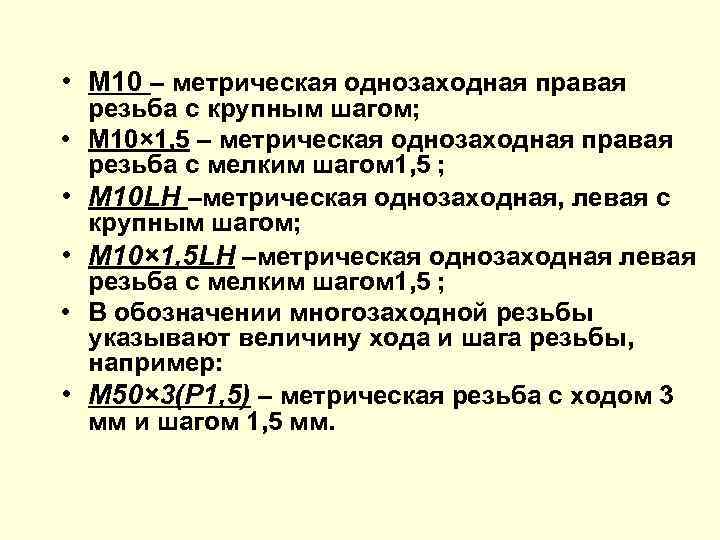

• M 10 – метрическая однозаходная правая • • • резьба с крупным шагом; М 10× 1, 5 – метрическая однозаходная правая резьба с мелким шагом 1, 5 ; М 10 LH –метрическая однозаходная, левая с крупным шагом; М 10× 1, 5 LH –метрическая однозаходная левая резьба с мелким шагом 1, 5 ; В обозначении многозаходной резьбы указывают величину хода и шага резьбы, например: М 50× 3(P 1, 5) – метрическая резьба с ходом 3 мм и шагом 1, 5 мм.
РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ

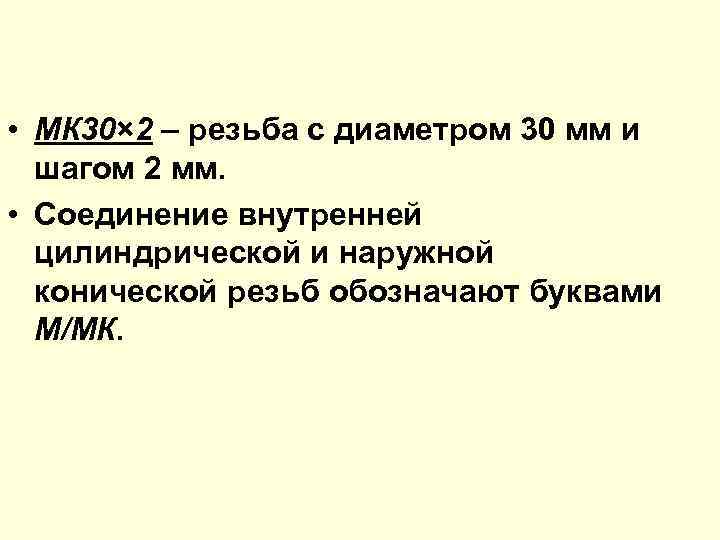

• МК 30× 2 – резьба с диаметром 30 мм и шагом 2 мм. • Соединение внутренней цилиндрической и наружной конической резьб обозначают буквами М/МК.

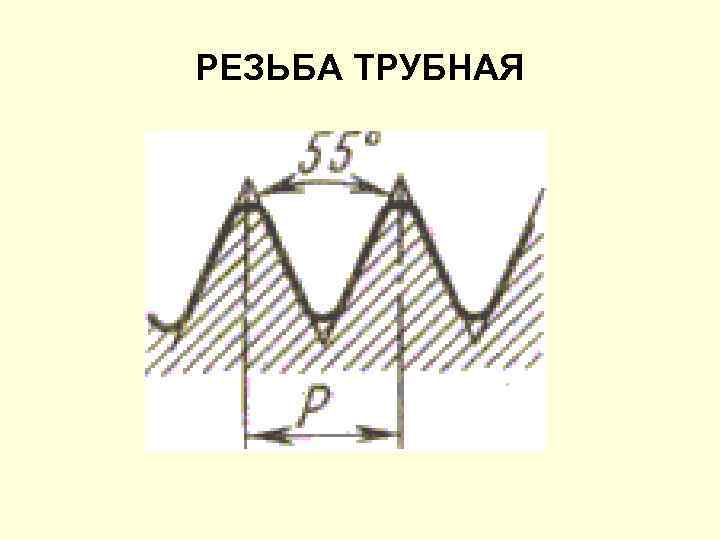

РЕЗЬБА ТРУБНАЯ

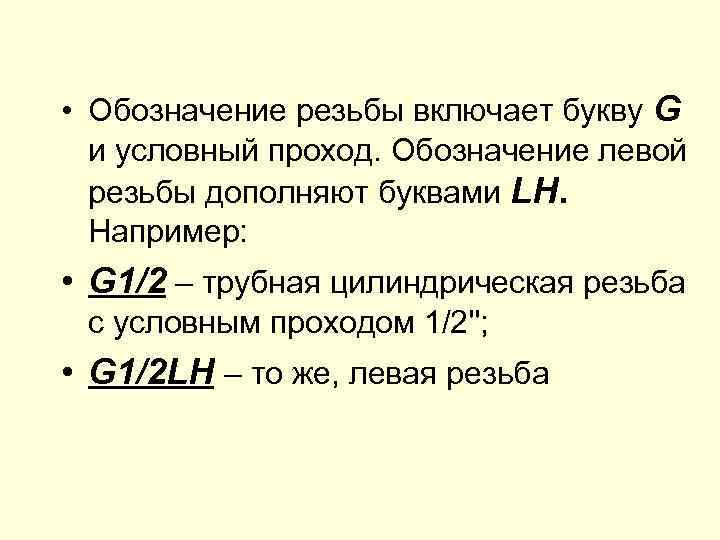

• Обозначение резьбы включает букву G и условный проход. Обозначение левой резьбы дополняют буквами LH. Например: • G 1/2 – трубная цилиндрическая резьба с условным проходом 1/2''; • G 1/2 LH – то же, левая резьба

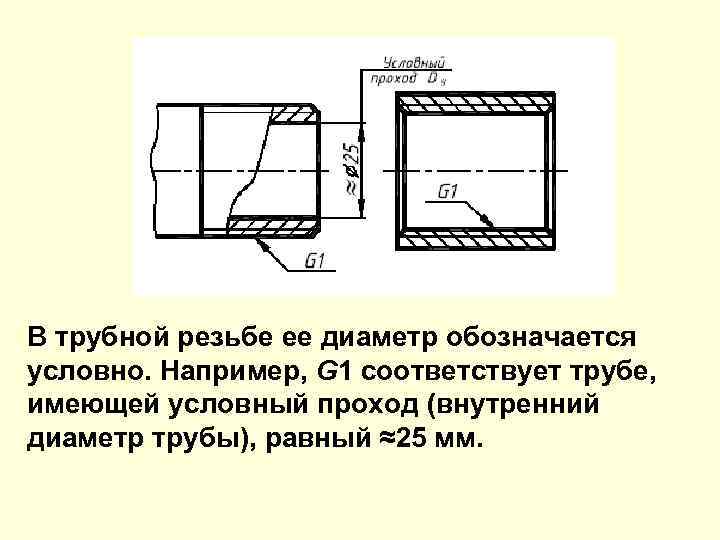

В трубной резьбе ее диаметр обозначается условно. Например, G 1 соответствует трубе, имеющей условный проход (внутренний диаметр трубы), равный ≈25 мм.

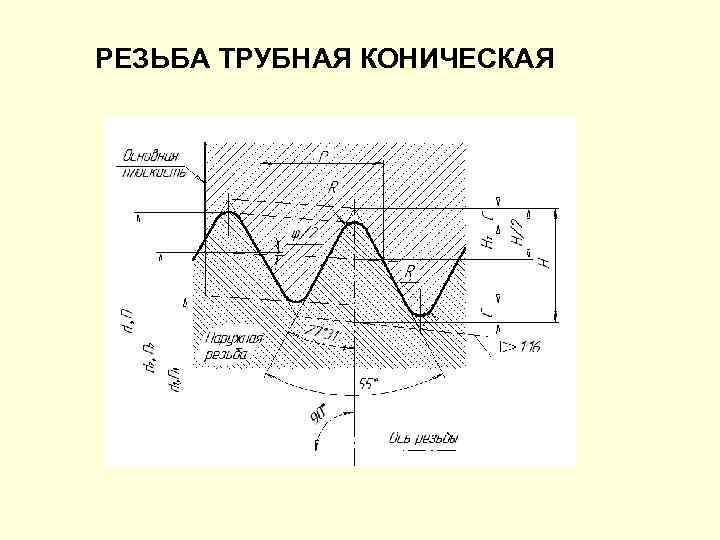

РЕЗЬБА ТРУБНАЯ КОНИЧЕСКАЯ

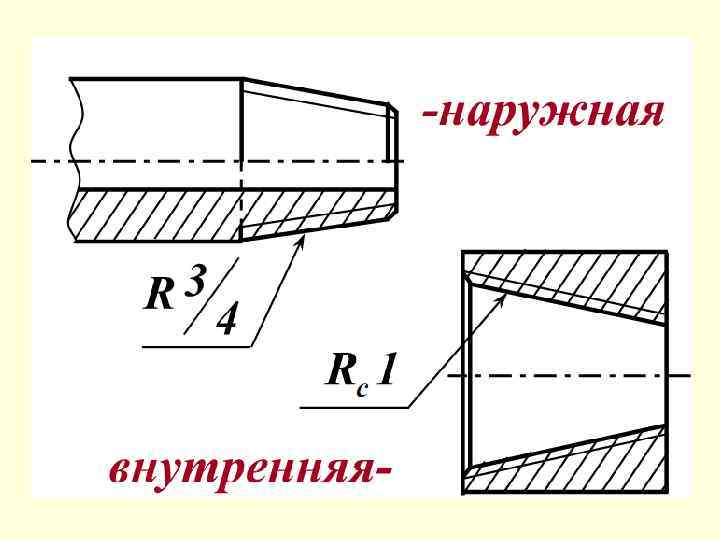

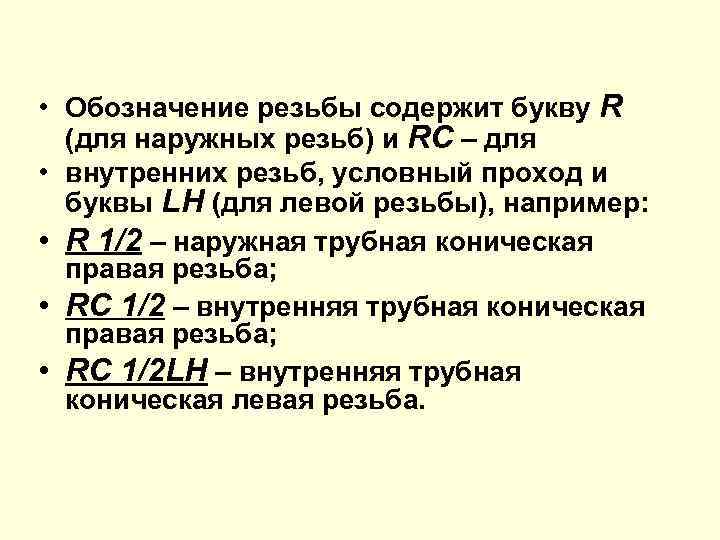

• Обозначение резьбы содержит букву R (для наружных резьб) и RС – для • внутренних резьб, условный проход и буквы LH (для левой резьбы), например: • R 1/2 – наружная трубная коническая правая резьба; • RС 1/2 – внутренняя трубная коническая правая резьба; • RС 1/2 LH – внутренняя трубная коническая левая резьба.
Профиль круглой резьбы по ГОСТ 6042 -83 В обозначение входит буква Е и диаметр резьбы: Е 14.

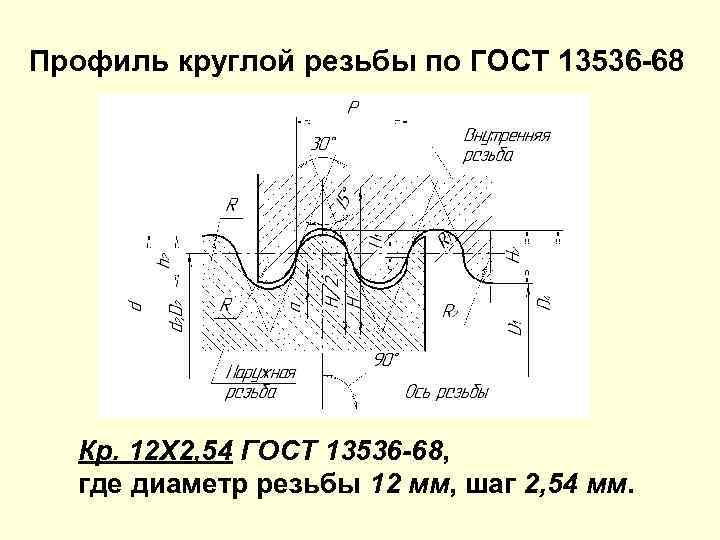

Профиль круглой резьбы по ГОСТ 13536 -68 Кр. 12 Х 2, 54 ГОСТ 13536 -68, где диаметр резьбы 12 мм, шаг 2, 54 мм.

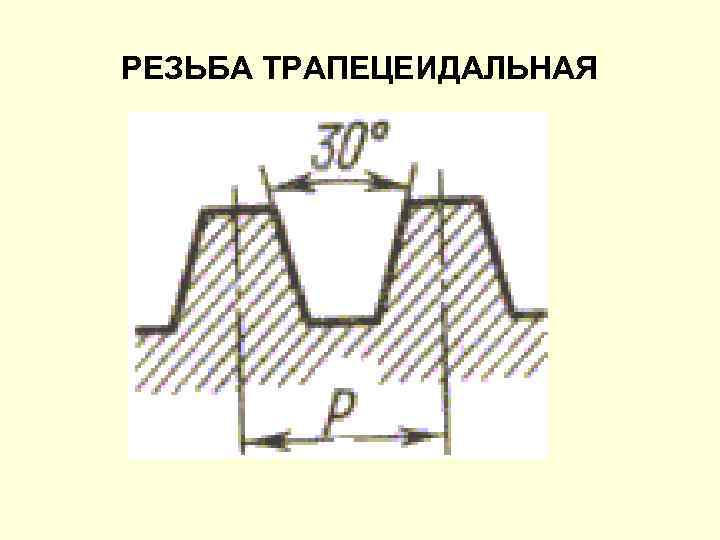

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ

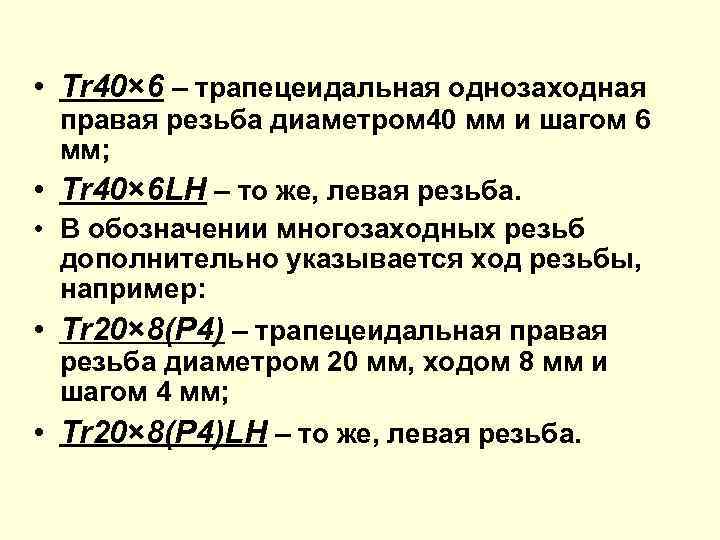

• Tr 40× 6 – трапецеидальная однозаходная • • правая резьба диаметром 40 мм и шагом 6 мм; Tr 40× 6 LH – то же, левая резьба. В обозначении многозаходных резьб дополнительно указывается ход резьбы, например: Tr 20× 8(Р 4) – трапецеидальная правая резьба диаметром 20 мм, ходом 8 мм и шагом 4 мм; Tr 20× 8(Р 4)LH – то же, левая резьба.

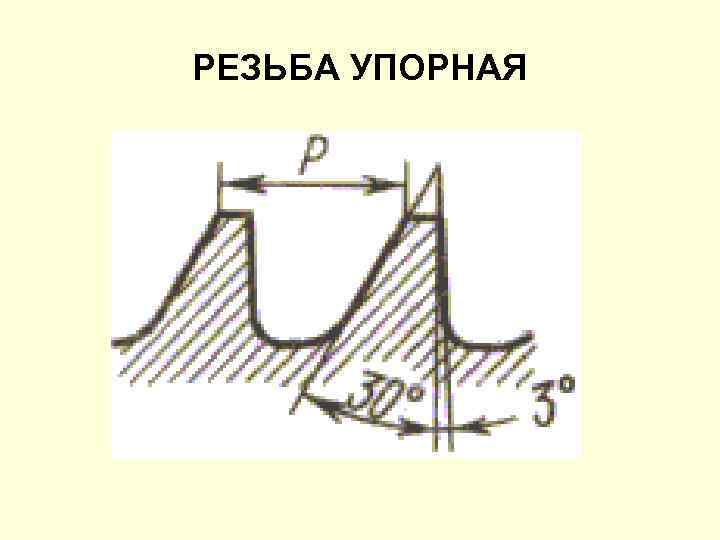

РЕЗЬБА УПОРНАЯ

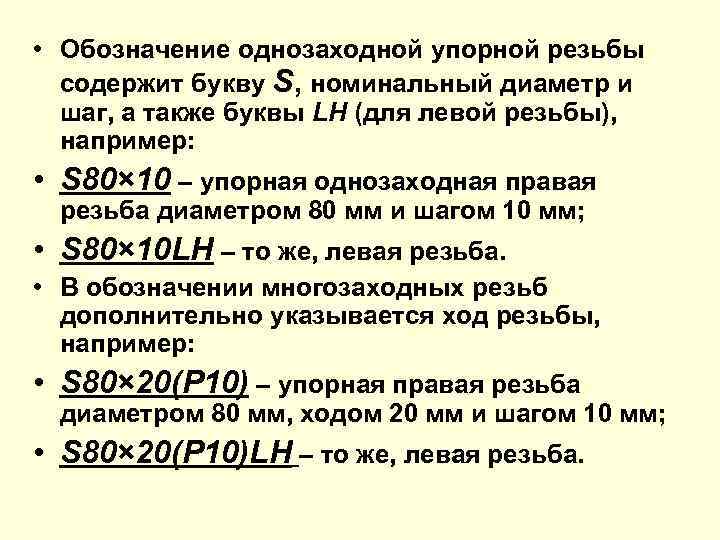

• Обозначение однозаходной упорной резьбы содержит букву S, номинальный диаметр и шаг, а также буквы LH (для левой резьбы), например: • S 80× 10 – упорная однозаходная правая резьба диаметром 80 мм и шагом 10 мм; • S 80× 10 LH – то же, левая резьба. • В обозначении многозаходных резьб дополнительно указывается ход резьбы, например: • S 80× 20(Р 10) – упорная правая резьба диаметром 80 мм, ходом 20 мм и шагом 10 мм; • S 80× 20(Р 10)LH – то же, левая резьба.

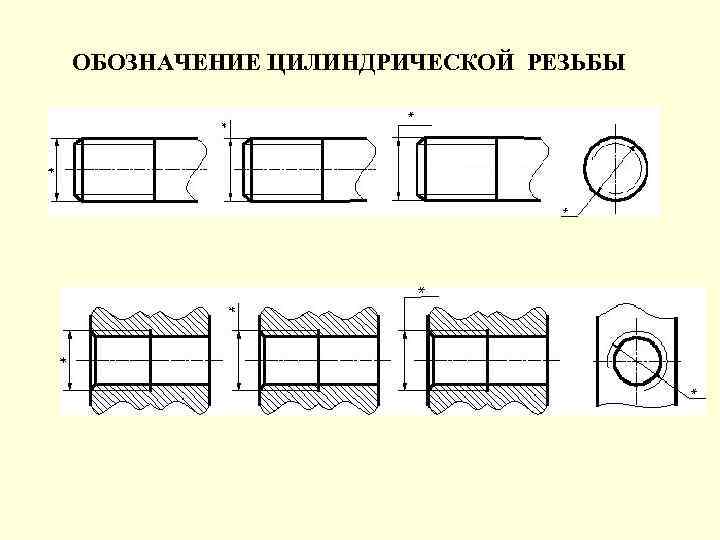

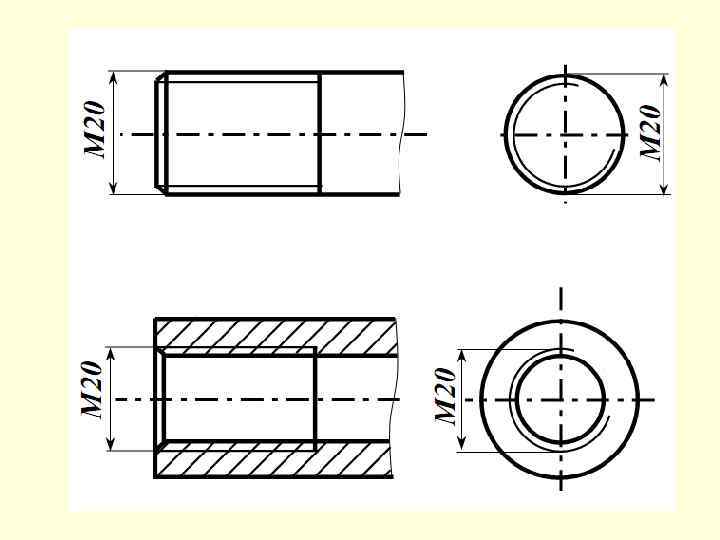

ОБОЗНАЧЕНИЕ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
ОБОЗНАЧЕНИЕ КОНИЧЕСКОЙ РЕЗЬБЫ ОБОЗНАЧЕНИЕ ТРУБНОЙ РЕЗЬБЫ

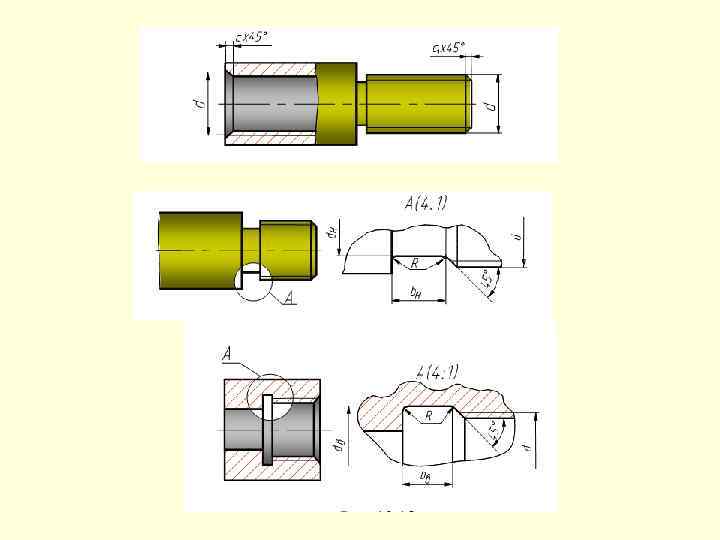

КОНСТРУКТИВНЫЕ И ТЕХНОЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ РЕЗЬБЫ

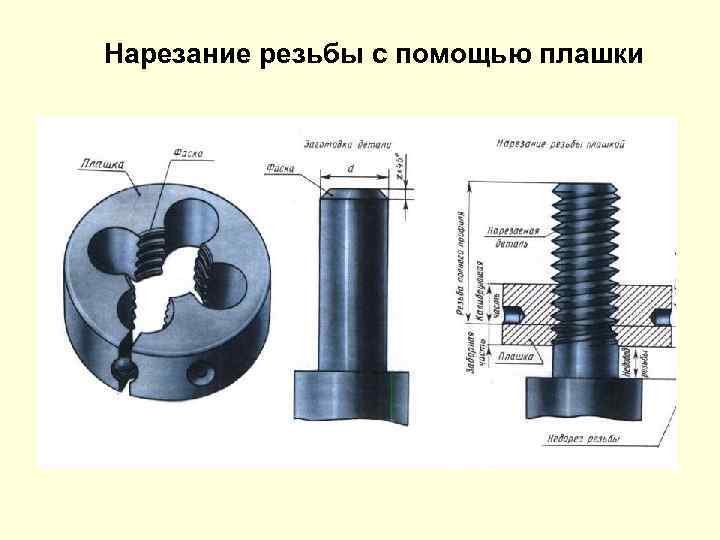

Нарезание резьбы с помощью плашки

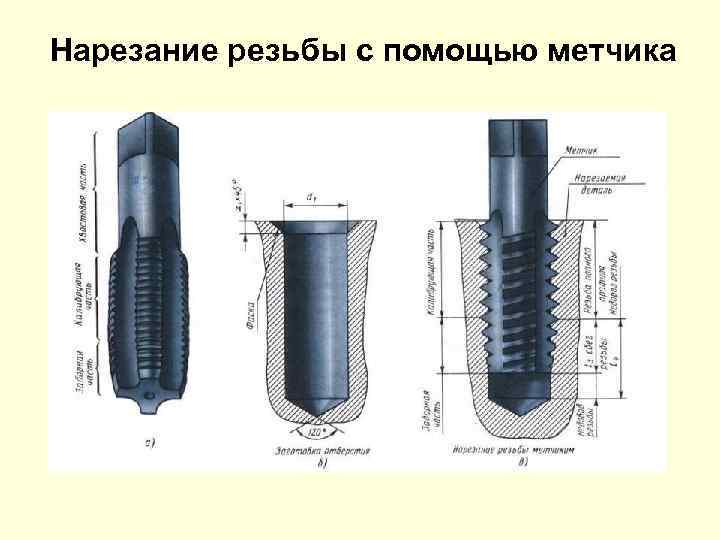

Нарезание резьбы с помощью метчика

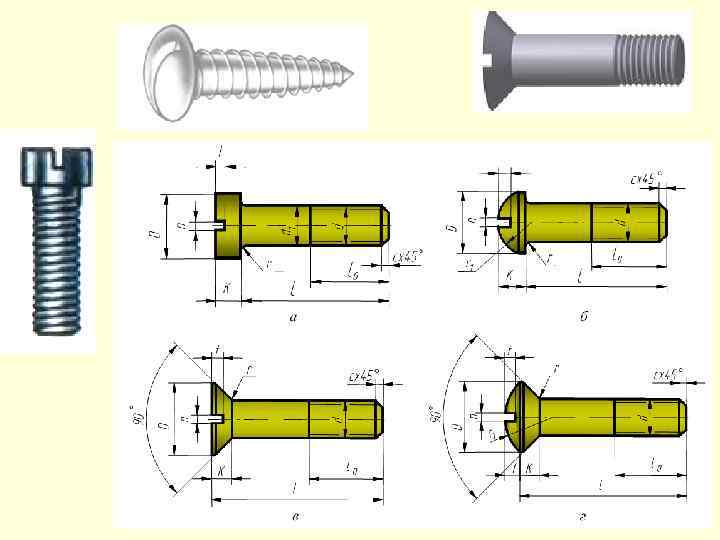

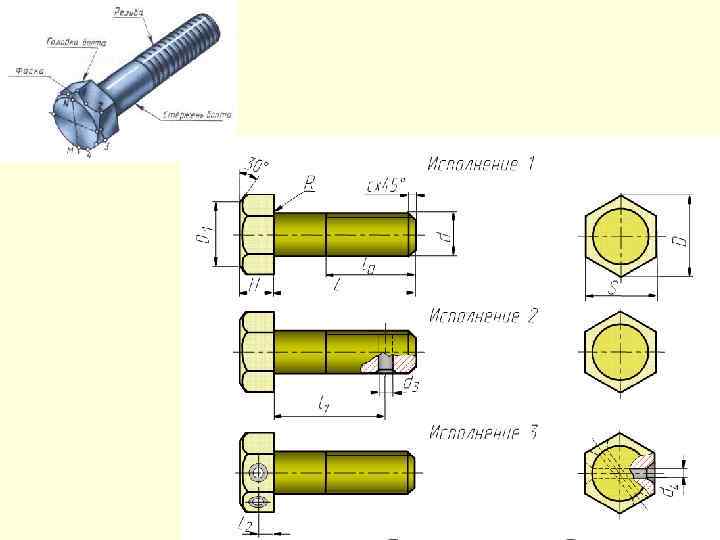

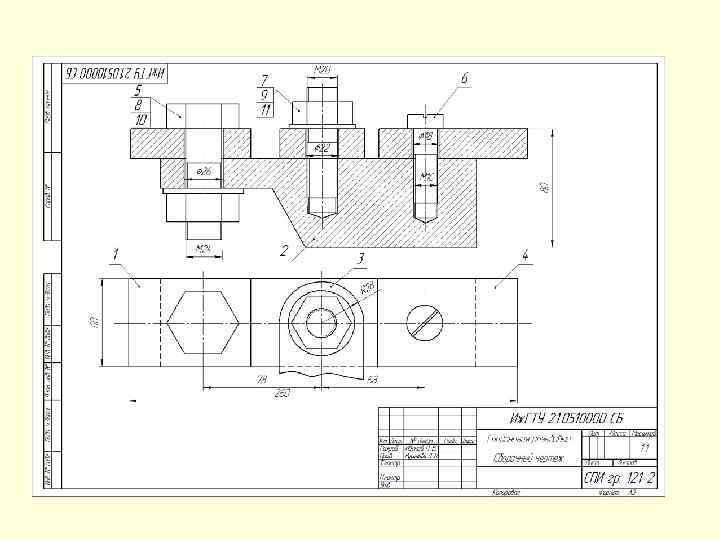

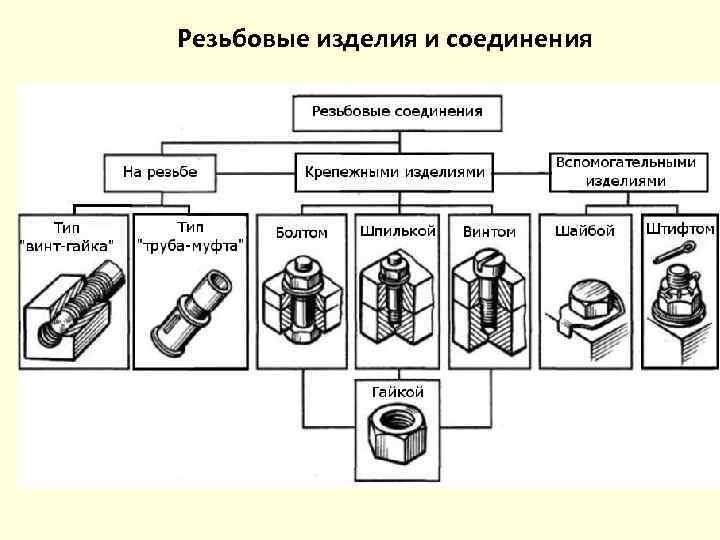

Резьбовые изделия и соединения

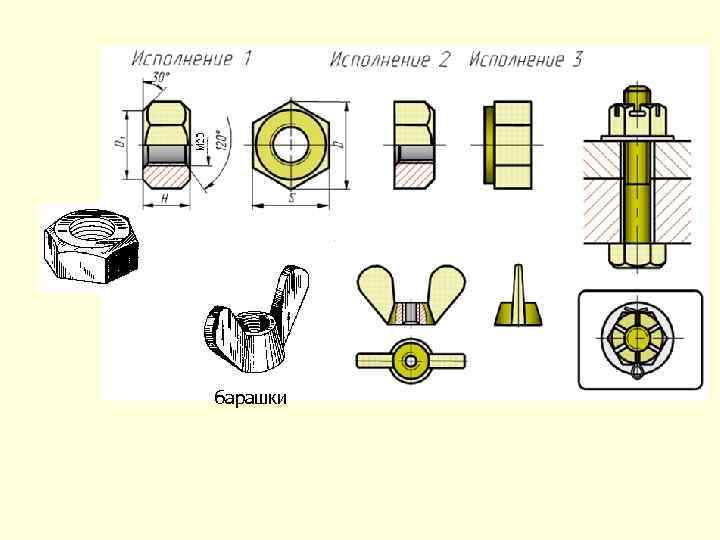

барашки

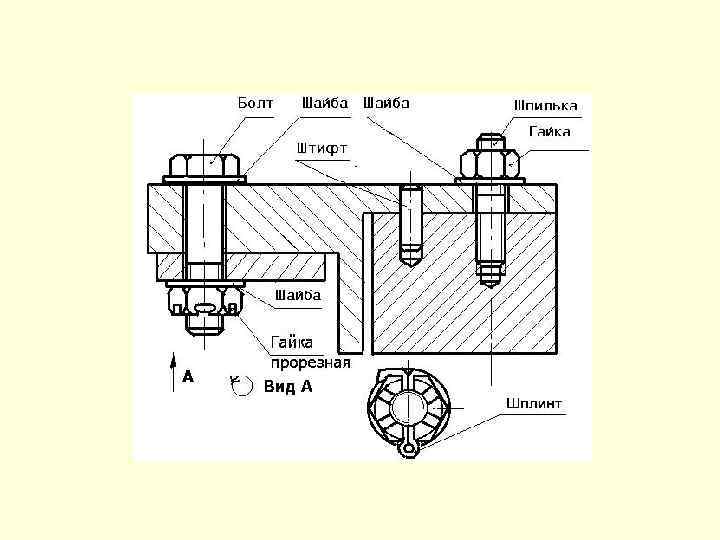

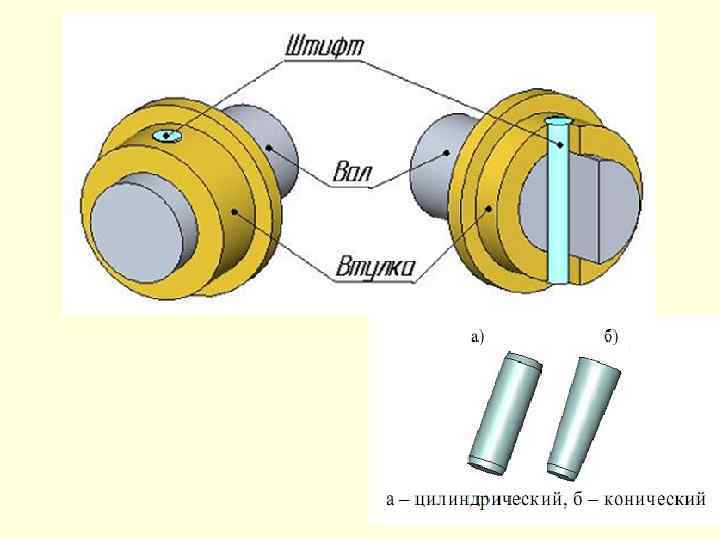

Шплинт Штифт

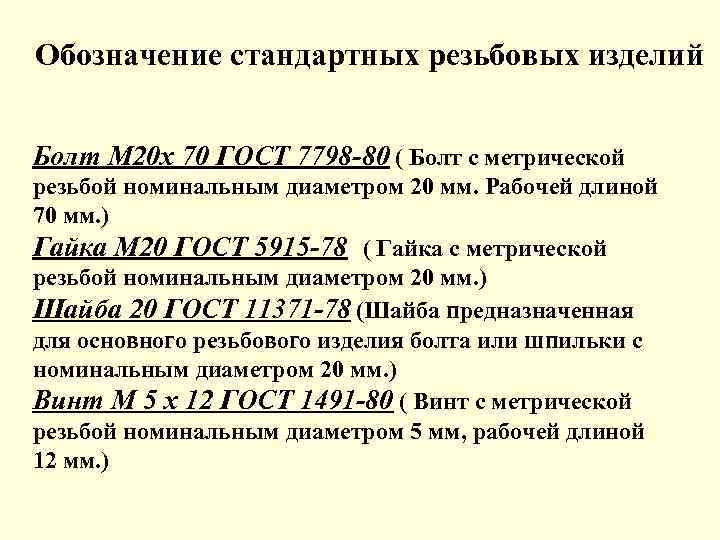

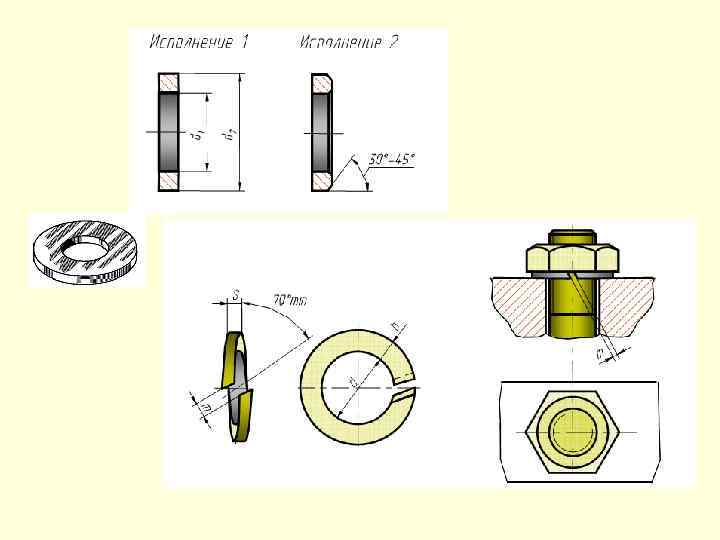

Обозначение стандартных резьбовых изделий Болт М 20 х 70 ГОСТ 7798 -80 ( Болт с метрической резьбой номинальным диаметром 20 мм. Рабочей длиной 70 мм. ) Гайка М 20 ГОСТ 5915 -78 ( Гайка с метрической резьбой номинальным диаметром 20 мм. ) Шайба 20 ГОСТ 11371 -78 (Шайба предназначенная для основного резьбового изделия болта или шпильки с номинальным диаметром 20 мм. ) Винт М 5 х 12 ГОСТ 1491 -80 ( Винт с метрической резьбой номинальным диаметром 5 мм, рабочей длиной 12 мм. )

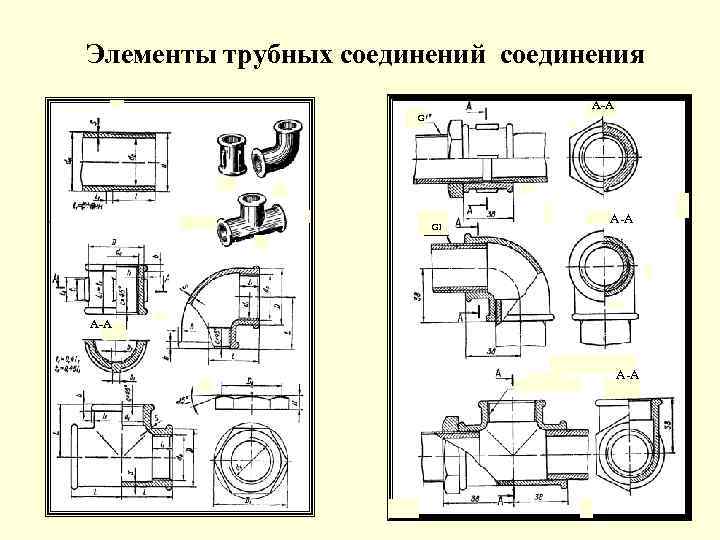

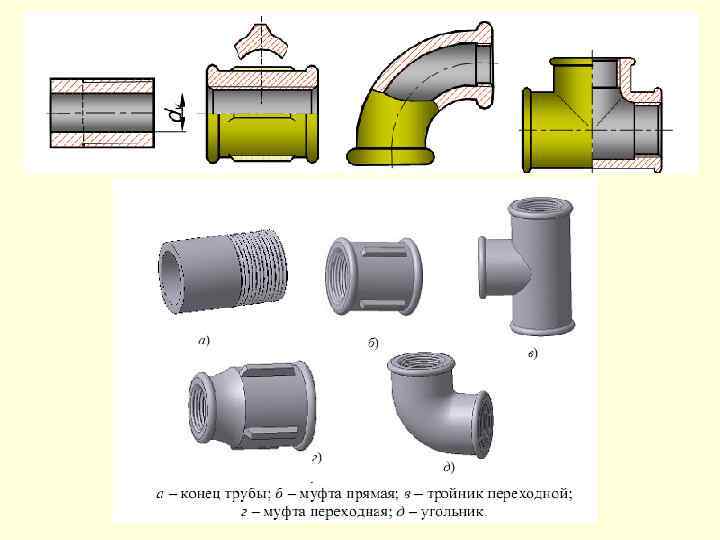

Элементы трубных соединений соединения А-А G G G 1 А-А А-А
