Содержание спортивных карт Условные обозначения Лекция 3

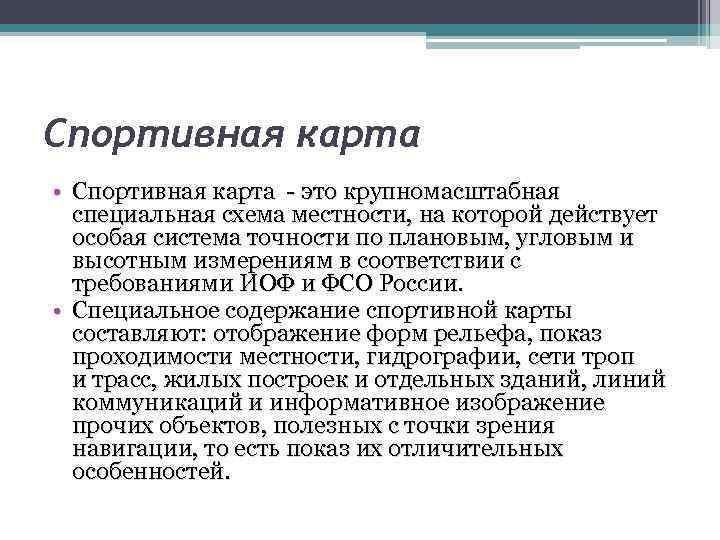

Спортивная карта • Спортивная карта - это крупномасштабная специальная схема местности, на которой действует особая система точности по плановым, угловым и высотным измерениям в соответствии с требованиями ИОФ и ФСО России. • Специальное содержание спортивной карты составляют: отображение форм рельефа, показ проходимости местности, гидрографии, сети троп и трасс, жилых построек и отдельных зданий, линий коммуникаций и информативное изображение прочих объектов, полезных с точки зрения навигации, то есть показ их отличительных особенностей.

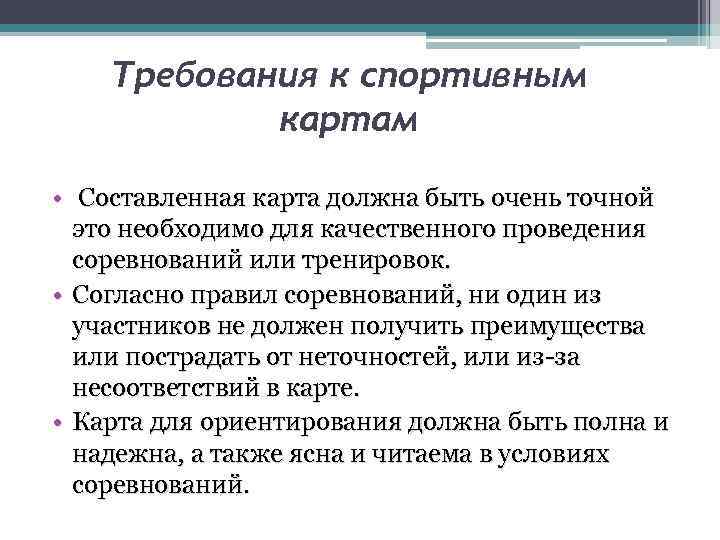

Требования к спортивным картам • Составленная карта должна быть очень точной это необходимо для качественного проведения соревнований или тренировок. • Согласно правил соревнований, ни один из участников не должен получить преимущества или пострадать от неточностей, или из-за несоответствий в карте. • Карта для ориентирования должна быть полна и надежна, а также ясна и читаема в условиях соревнований.

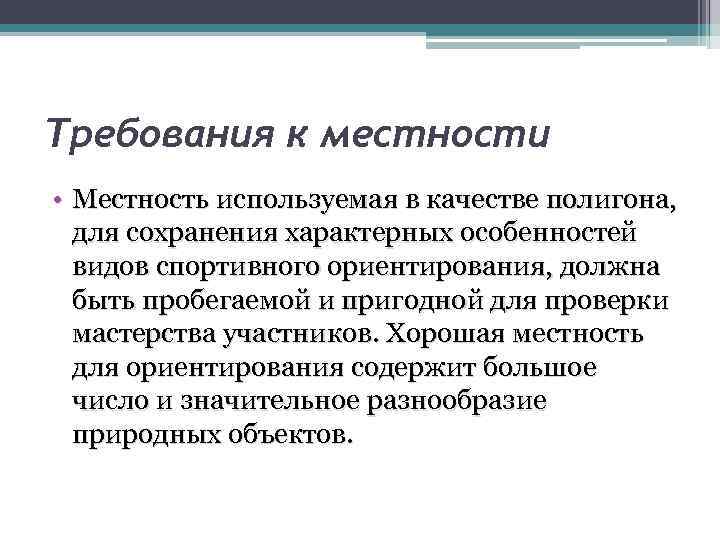

Требования к местности • Местность используемая в качестве полигона, для сохранения характерных особенностей видов спортивного ориентирования, должна быть пробегаемой и пригодной для проверки мастерства участников. Хорошая местность для ориентирования содержит большое число и значительное разнообразие природных объектов.

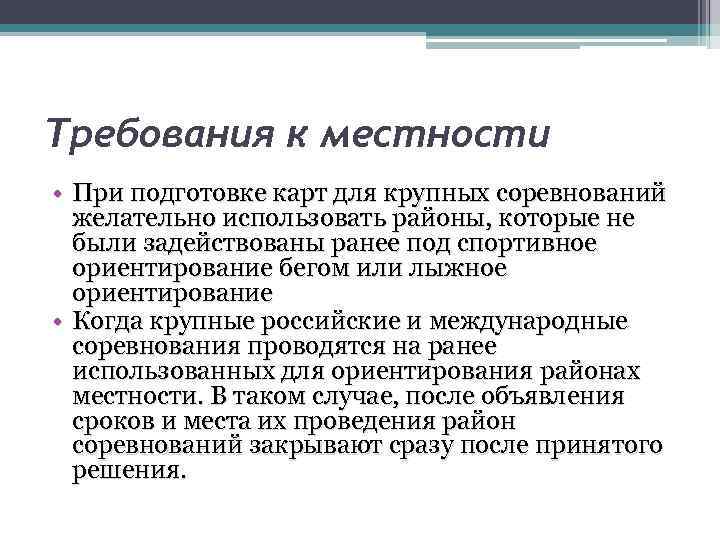

Требования к местности • При подготовке карт для крупных соревнований желательно использовать районы, которые не были задействованы ранее под спортивное ориентирование бегом или лыжное ориентирование • Когда крупные российские и международные соревнования проводятся на ранее использованных для ориентирования районах местности. В таком случае, после объявления сроков и места их проведения район соревнований закрывают сразу после принятого решения.

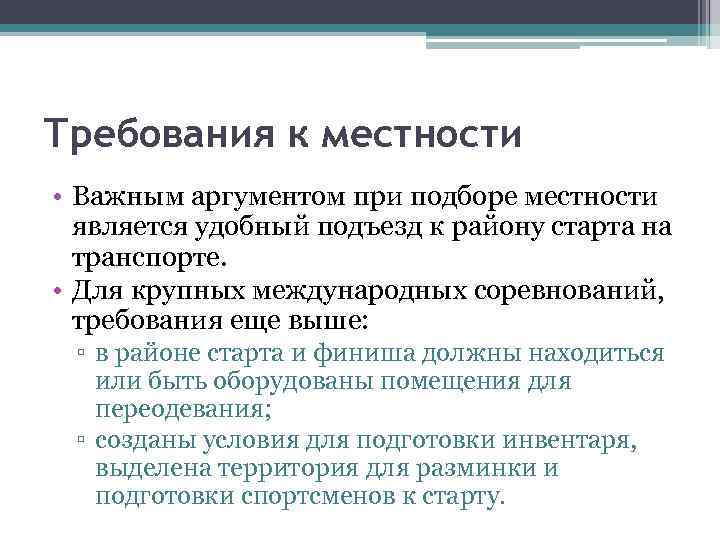

Требования к местности • Важным аргументом при подборе местности является удобный подъезд к району старта на транспорте. • Для крупных международных соревнований, требования еще выше: ▫ в районе старта и финиша должны находиться или быть оборудованы помещения для переодевания; ▫ созданы условия для подготовки инвентаря, выделена территория для разминки и подготовки спортсменов к старту.

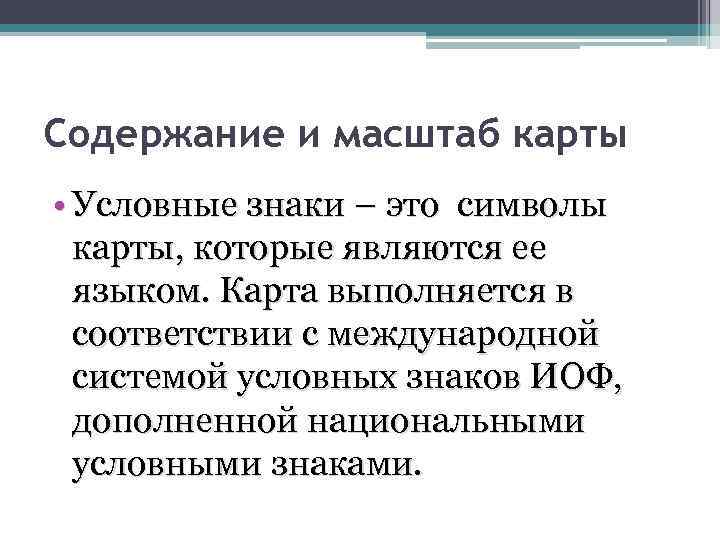

Содержание и масштаб карты • Условные знаки – это символы карты, которые являются ее языком. Карта выполняется в соответствии с международной системой условных знаков ИОФ, дополненной национальными условными знаками.

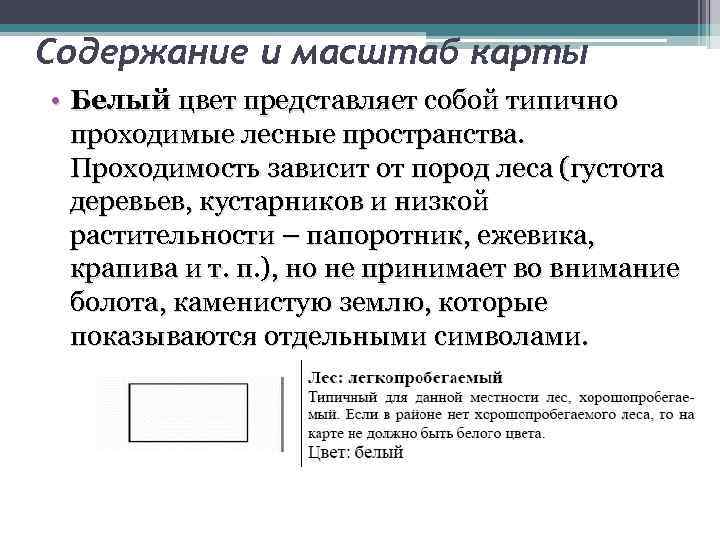

Содержание и масштаб карты • Белый цвет представляет собой типично проходимые лесные пространства. Проходимость зависит от пород леса (густота деревьев, кустарников и низкой растительности – папоротник, ежевика, крапива и т. п. ), но не принимает во внимание болота, каменистую землю, которые показываются отдельными символами.

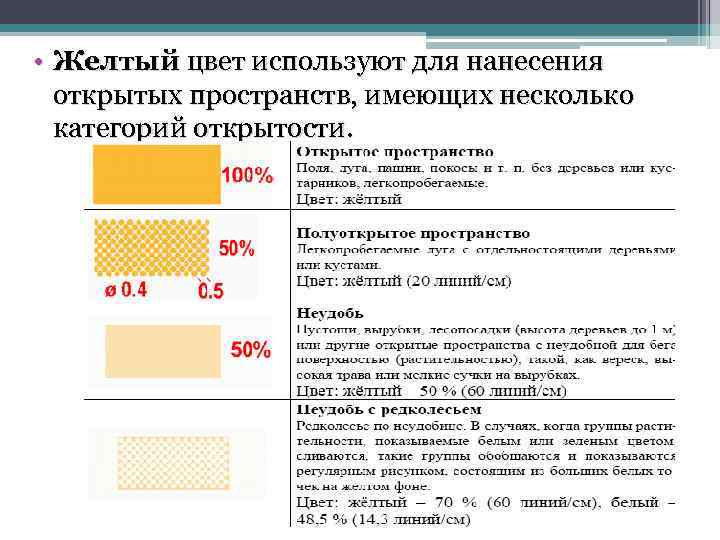

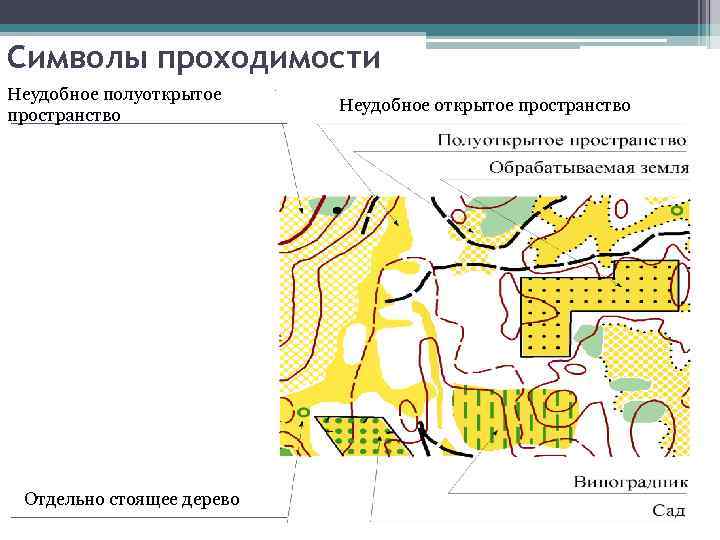

• Желтый цвет используют для нанесения открытых пространств, имеющих несколько категорий открытости.

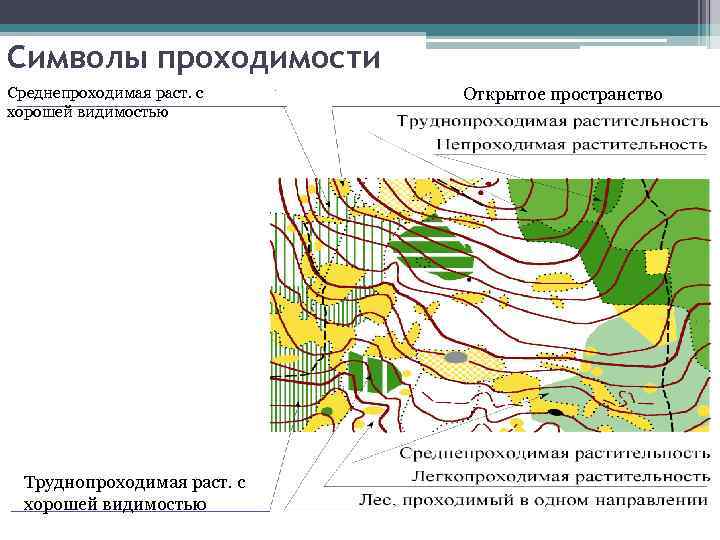

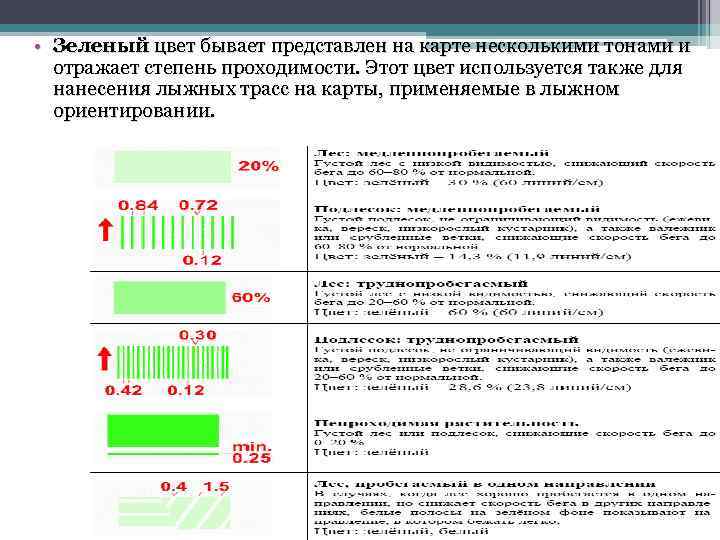

• Зеленый цвет бывает представлен на карте несколькими тонами и отражает степень проходимости. Этот цвет используется также для нанесения лыжных трасс на карты, применяемые в лыжном ориентировании.

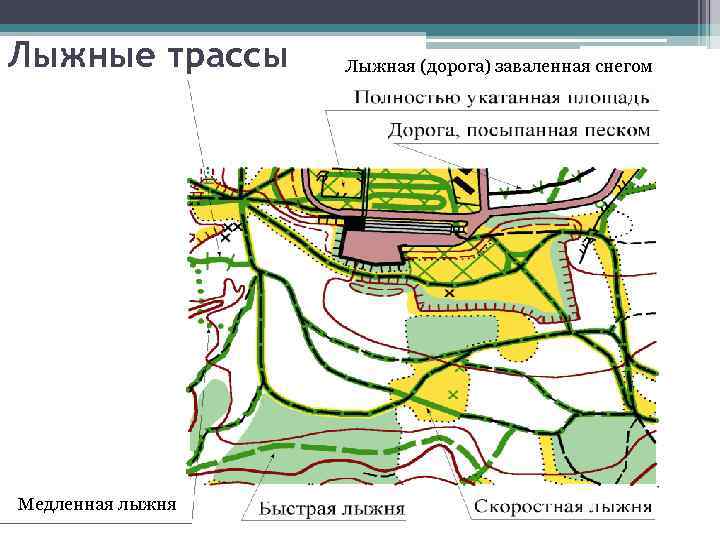

Условные знаки для лыжного ориентирования

• Синий цвет используется для нанесения символов гидрографии, входящих в площадь отображаемой местности.

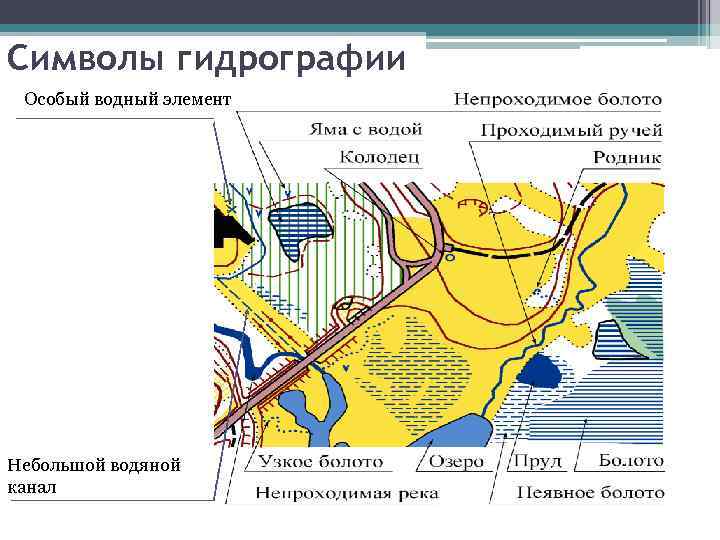

Символы гидрографии

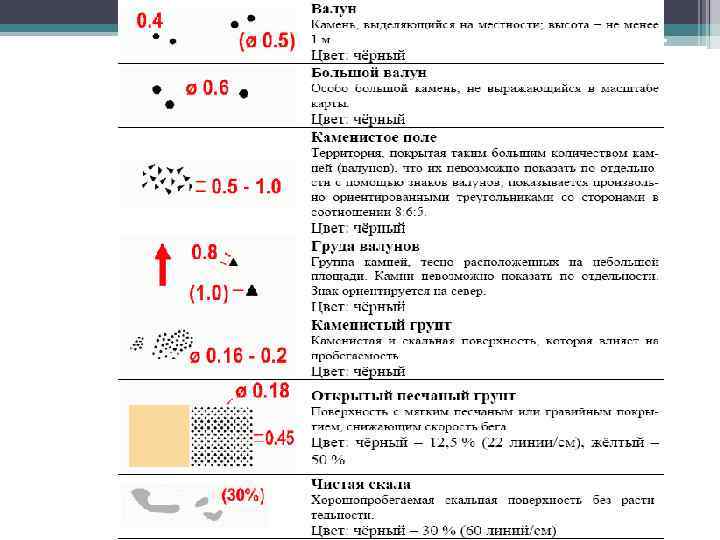

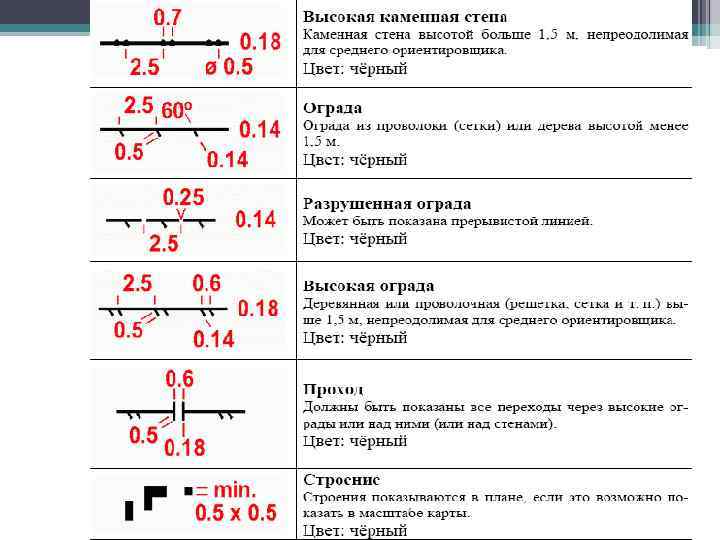

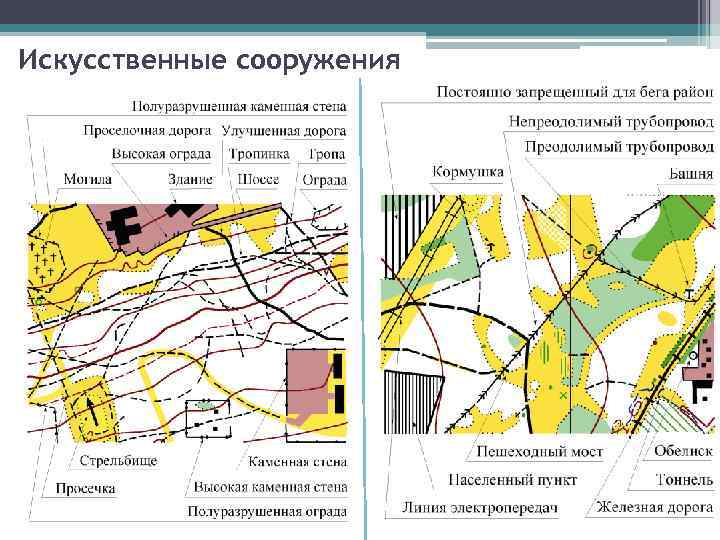

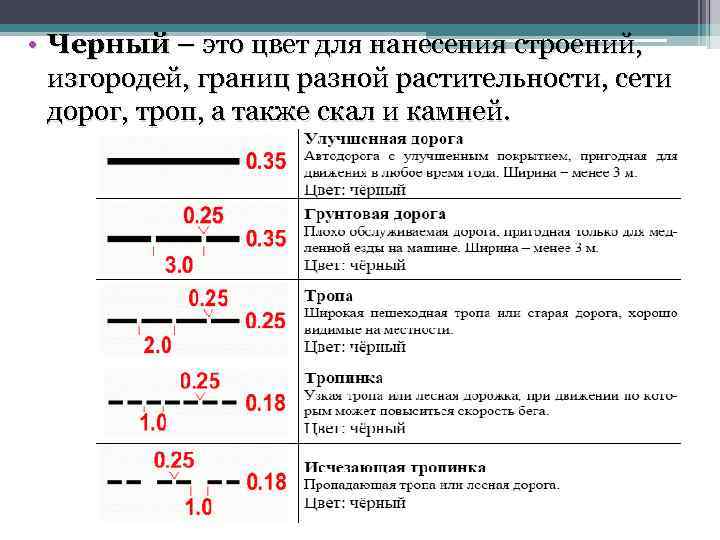

• Черный – это цвет для нанесения строений, изгородей, границ разной растительности, сети дорог, троп, а также скал и камней.

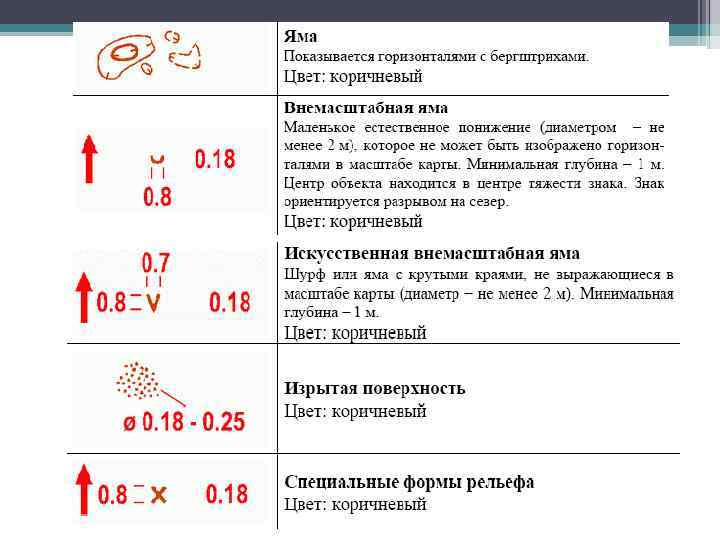

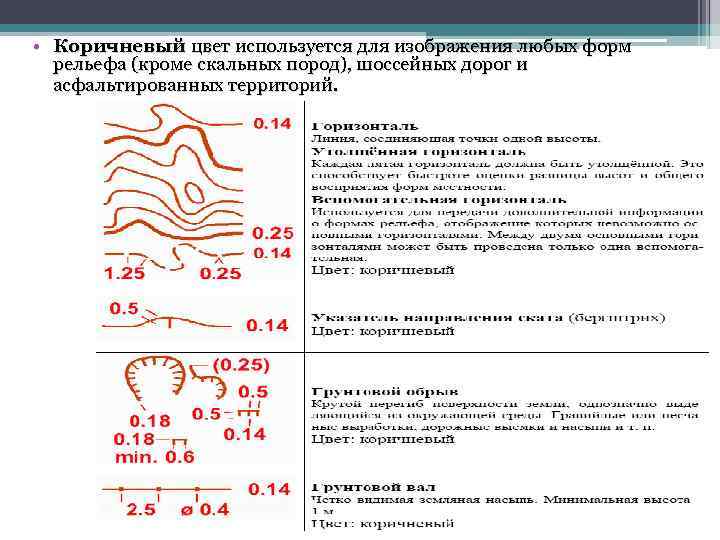

• Коричневый цвет используется для изображения любых форм рельефа (кроме скальных пород), шоссейных дорог и асфальтированных территорий.

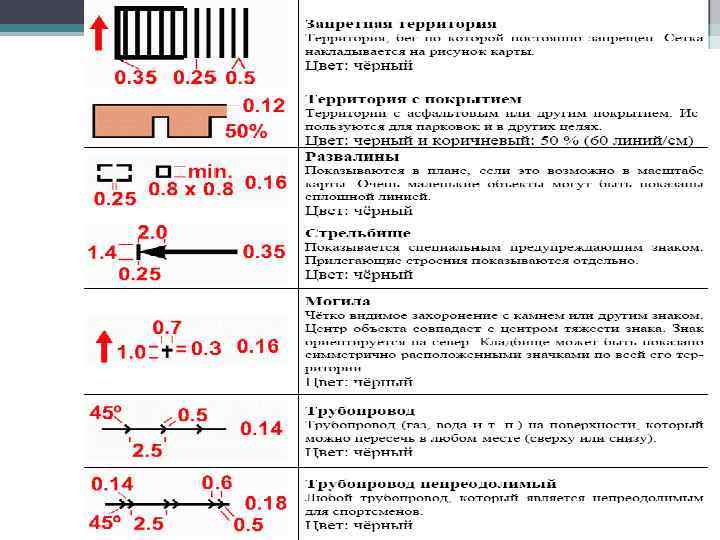

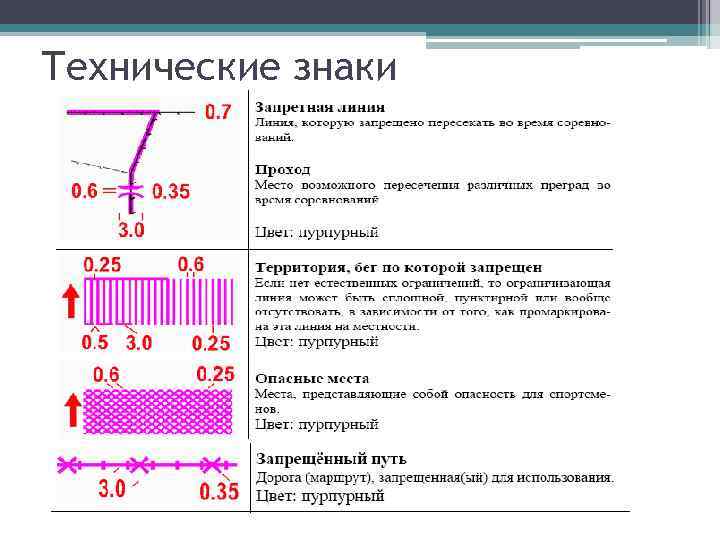

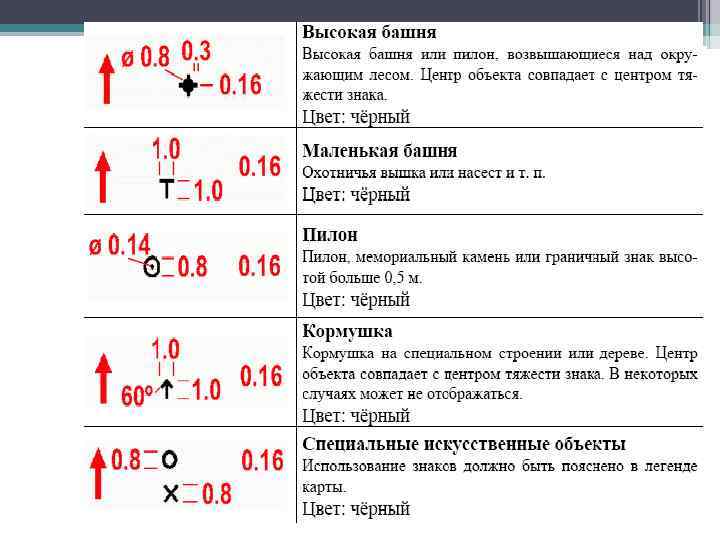

Технические знаки

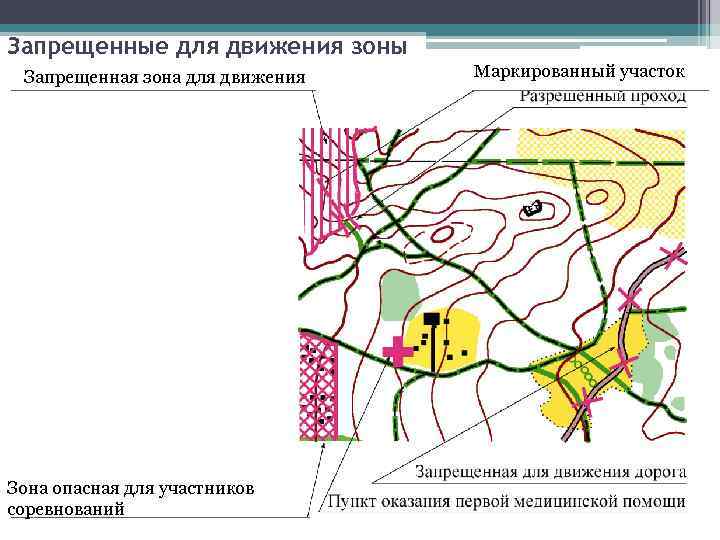

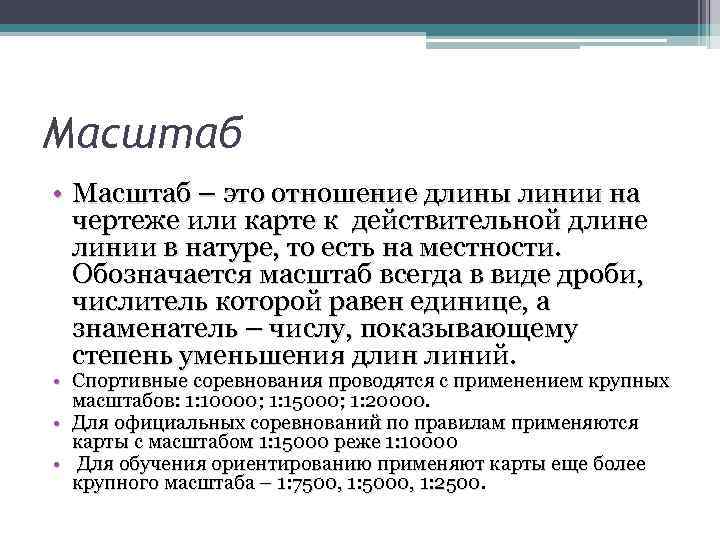

Масштаб • Масштаб – это отношение длины линии на чертеже или карте к действительной длине линии в натуре, то есть на местности. Обозначается масштаб всегда в виде дроби, числитель которой равен единице, а знаменатель – числу, показывающему степень уменьшения длин линий. • Спортивные соревнования проводятся с применением крупных масштабов: 1: 10000; 1: 15000; 1: 20000. • Для официальных соревнований по правилам применяются карты с масштабом 1: 15000 реже 1: 10000 • Для обучения ориентированию применяют карты еще более крупного масштаба – 1: 7500, 1: 5000, 1: 2500

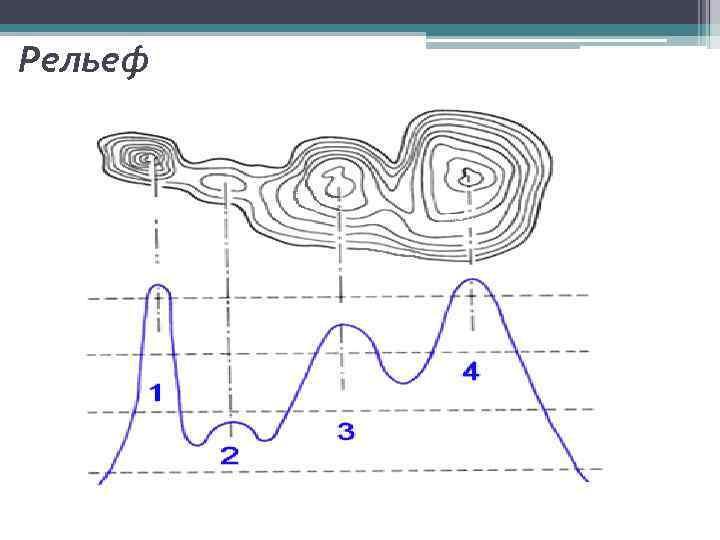

«Сечение рельефа» • Цифры сечения рельефа указывают на вертикальный интервал по высоте между соседними контурами сечения – горизонталями. • Показатели сечения рельефа указываются на карте за ее рабочим полем следующим образом: Н – 5 м, или Н – 2, 5 м.

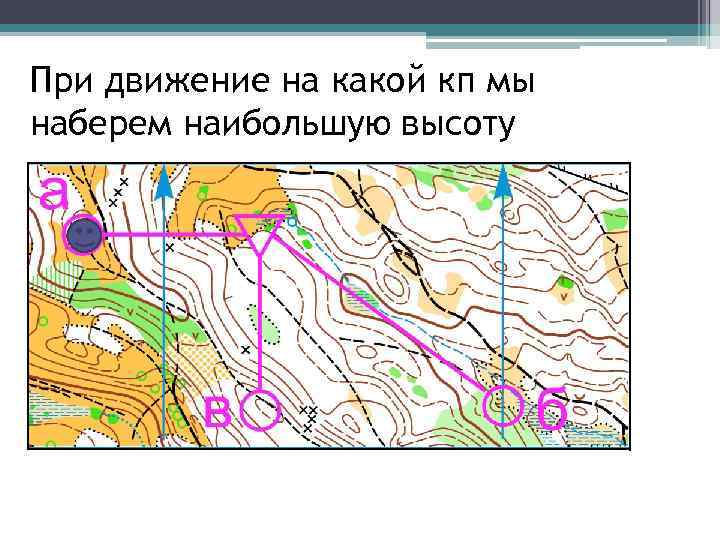

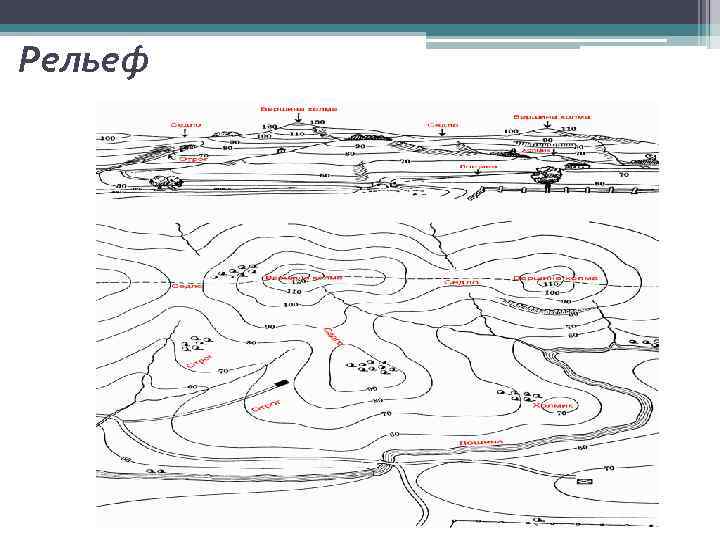

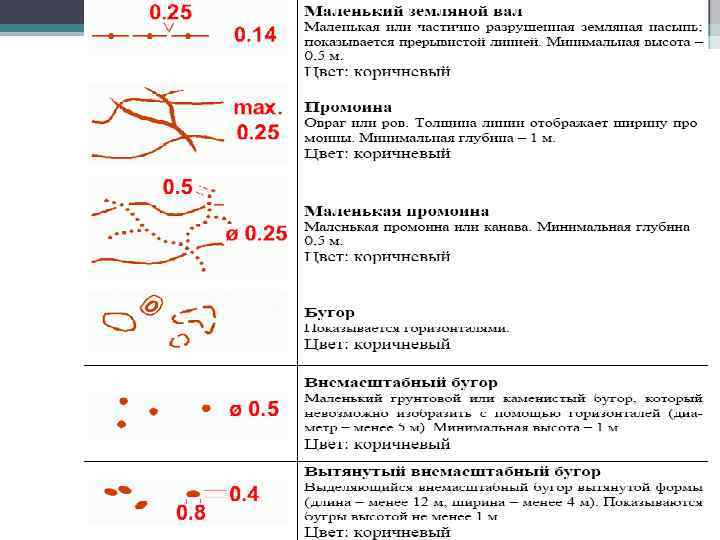

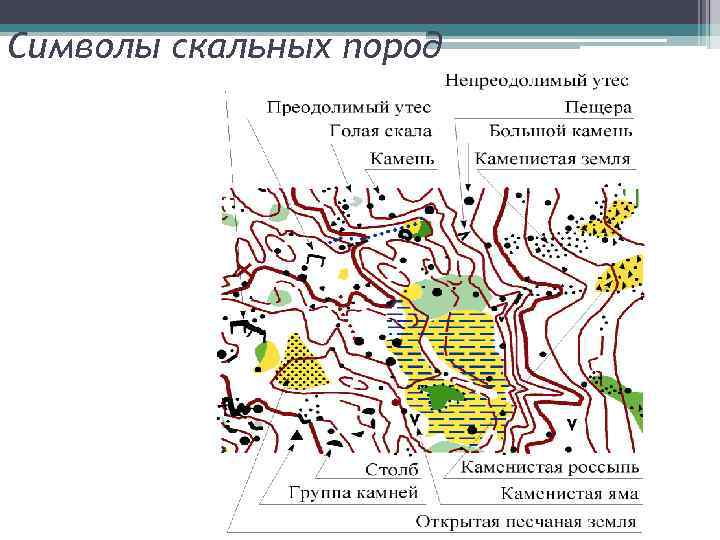

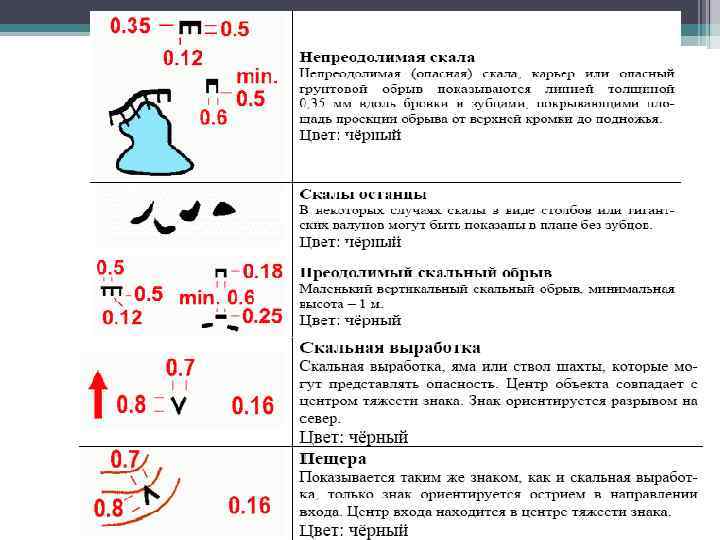

Рельеф, скалы и камни • Рельеф – совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм.
