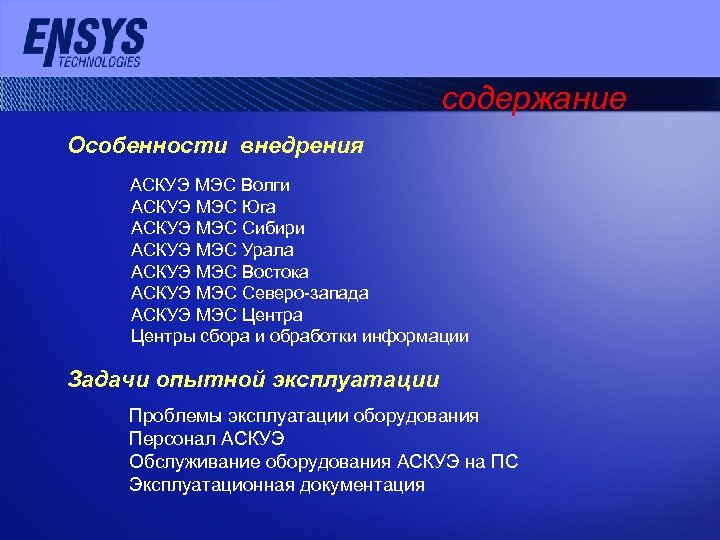

содержание Особенности внедрения АСКУЭ МЭС Волги АСКУЭ МЭС Юга АСКУЭ МЭС Сибири АСКУЭ МЭС Урала АСКУЭ МЭС Востока АСКУЭ МЭС Северо-запада АСКУЭ МЭС Центра Центры сбора и обработки информации Задачи опытной эксплуатации Проблемы эксплуатации оборудования Персонал АСКУЭ Обслуживание оборудования АСКУЭ на ПС Эксплуатационная документация
Автоматизированная система коммерческого учета электрической энергии ОАО «ФСК ЕЭС» первая очередь предназначена для: § обеспечения эффективного автоматизированного контроля и учета потребления электроэнергии § осуществления сбора, обработки и хранения параметров электропотребления поступающих от электрических счетчиков коммерческого учета электроэнергии § технического обеспечения получения достоверной и легитимной информацией всех видов учета (коммерческого и технического) электроэнергии и мощности для производства договорных и финансовых взаимоотношений между субъектами рынка § осуществления автоматического сбора, обработки и хранения параметров электропотребления, поступивших от счетчиков коммерческого и технического учета электроэнергии § определения и прогнозирования составных баланса электроэнергии

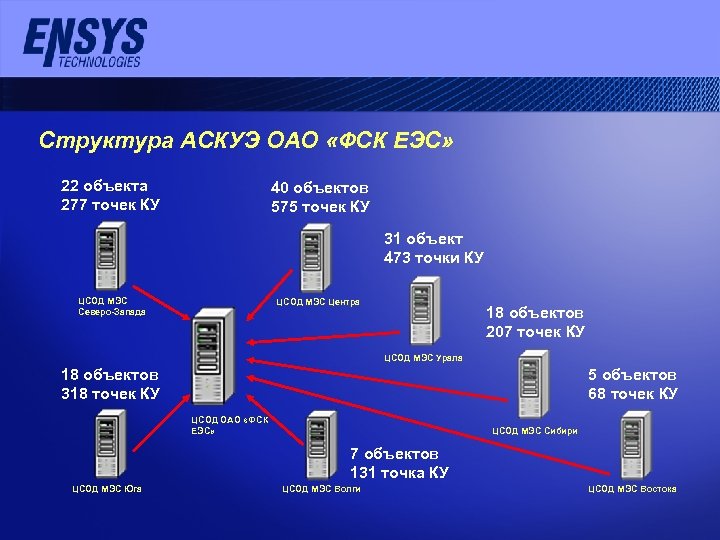

Структура АСКУЭ ОАО «ФСК ЕЭС» 22 объекта 277 точек КУ 40 объектов 575 точек КУ 31 объект 473 точки КУ ЦСОД МЭС Северо-Запада ЦСОД МЭС Центра 18 объектов 207 точек КУ ЦСОД МЭС Урала 18 объектов 318 точек КУ 5 объектов 68 точек КУ ЦСОД ОАО «ФСК ЕЭС» ЦСОД МЭС Сибири 7 объектов 131 точка КУ ЦСОД МЭС Юга ЦСОД МЭС Волги ЦСОД МЭС Востока

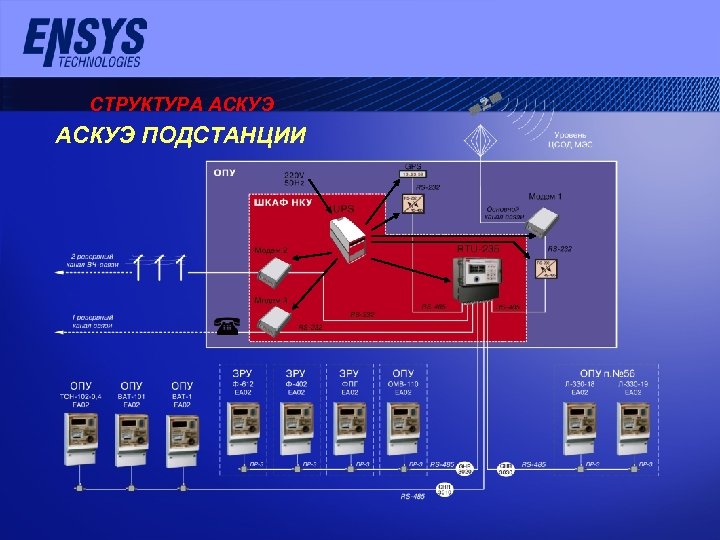

СТРУКТУРА АСКУЭ ПОДСТАНЦИИ

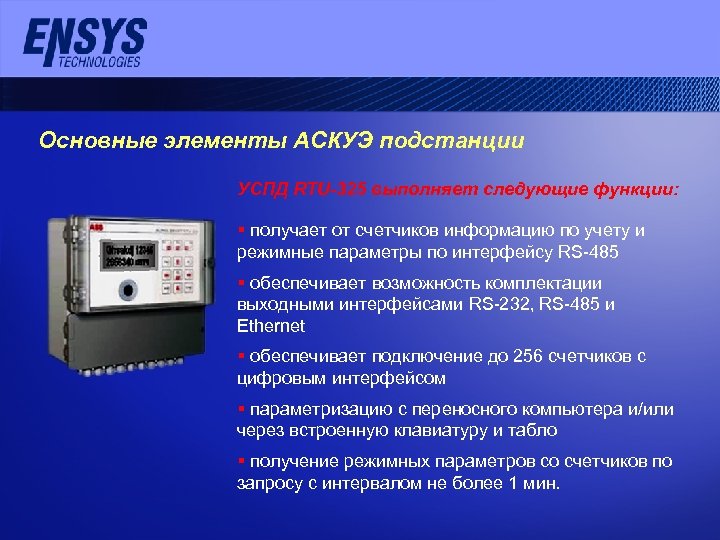

Основные элементы АСКУЭ подстанции УСПД RTU-325 выполняет следующие функции: § получает от счетчиков информацию по учету и режимные параметры по интерфейсу RS-485 § обеспечивает возможность комплектации выходными интерфейсами RS-232, RS-485 и Ethernet § обеспечивает подключение до 256 счетчиков с цифровым интерфейсом § параметризацию с переносного компьютера и/или через встроенную клавиатуру и табло § получение режимных параметров со счетчиков по запросу с интервалом не более 1 мин.

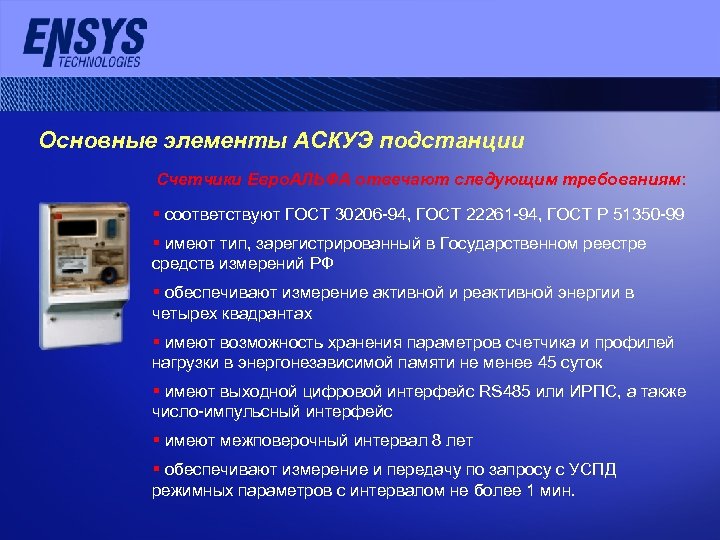

Основные элементы АСКУЭ подстанции Счетчики Евро. АЛЬФА отвечают следующим требованиям: § соответствуют ГОСТ 30206 -94, ГОСТ 22261 -94, ГОСТ Р 51350 -99 § имеют тип, зарегистрированный в Государственном реестре средств измерений РФ § обеспечивают измерение активной и реактивной энергии в четырех квадрантах § имеют возможность хранения параметров счетчика и профилей нагрузки в энергонезависимой памяти не менее 45 суток § имеют выходной цифровой интерфейс RS 485 или ИРПС, а также число-импульсный интерфейс § имеют межповерочный интервал 8 лет § обеспечивают измерение и передачу по запросу с УСПД режимных параметров с интервалом не более 1 мин.

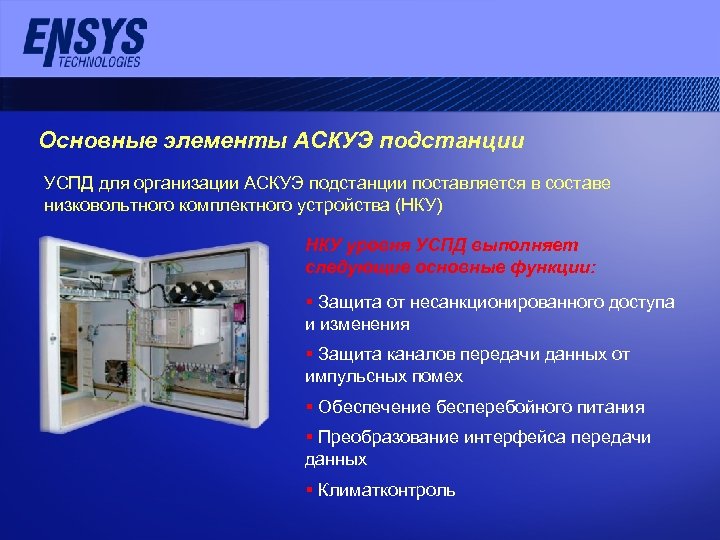

Основные элементы АСКУЭ подстанции УСПД для организации АСКУЭ подстанции поставляется в составе низковольтного комплектного устройства (НКУ) НКУ уровня УСПД выполняет следующие основные функции: § Защита от несанкционированного доступа и изменения § Защита каналов передачи данных от импульсных помех § Обеспечение бесперебойного питания § Преобразование интерфейса передачи данных § Климатконтроль
Новые решения, реализованные АСКУЭ ОАО «ФСК ЕЭС» § Интеграция с УСПД Megadata § Обеспечение взаимодействия с ССС « Гонец» § Работа с широкой номенклатурой существующих счетчиков (СЭТ- 4 М)

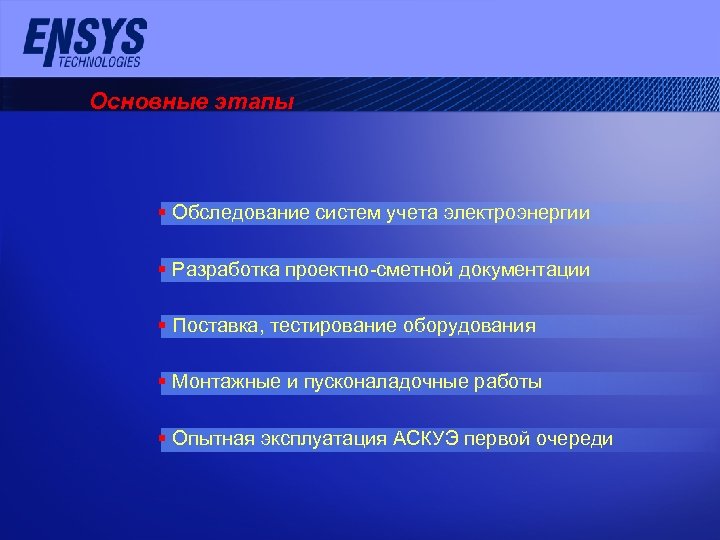

Основные этапы § Обследование систем учета электроэнергии § Разработка проектно-сметной документации § Поставка, тестирование оборудования § Монтажные и пусконаладочные работы § Опытная эксплуатация АСКУЭ первой очереди

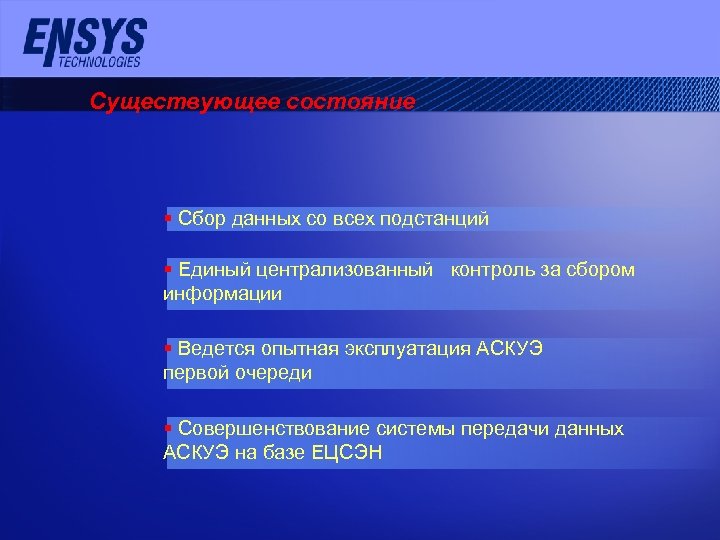

Существующее состояние § Сбор данных со всех подстанций § Единый централизованный контроль за сбором информации § Ведется опытная эксплуатация АСКУЭ первой очереди § Совершенствование системы передачи данных АСКУЭ на базе ЕЦСЭН
Цель и назначение автоматизированной информационно-измерительной системы коммерческого учета ОАО «ФСК ЕЭС» Целью создания и функционирования автоматизированной информационно-измерительной системы коммерческого учета (АИИС КУ) является измерение количества электрической энергии, позволяющее определить величины учетных показателей, используемых в финансовых расчетах на оптовом рынке электроэнергии.

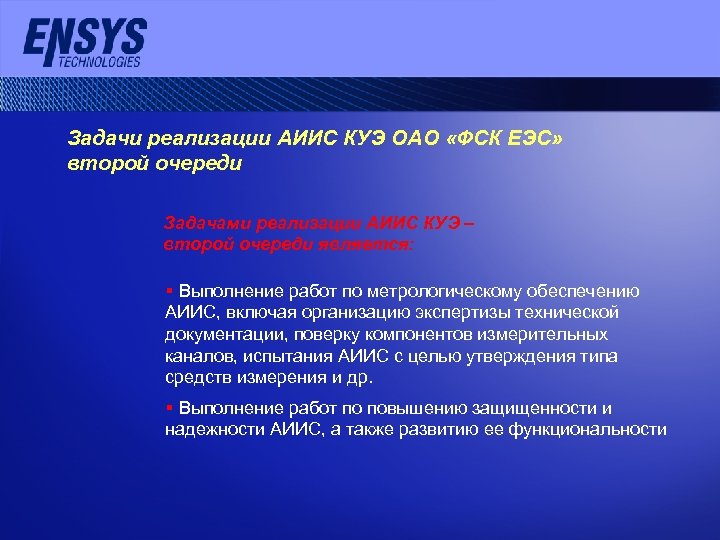

Задачи реализации АИИС КУЭ ОАО «ФСК ЕЭС» второй очереди Задачами реализации АИИС КУЭ – второй очереди является: § Выполнение работ по метрологическому обеспечению АИИС, включая организацию экспертизы технической документации, поверку компонентов измерительных каналов, испытания АИИС с целью утверждения типа средств измерения и др. § Выполнение работ по повышению защищенности и надежности АИИС, а также развитию ее функциональности

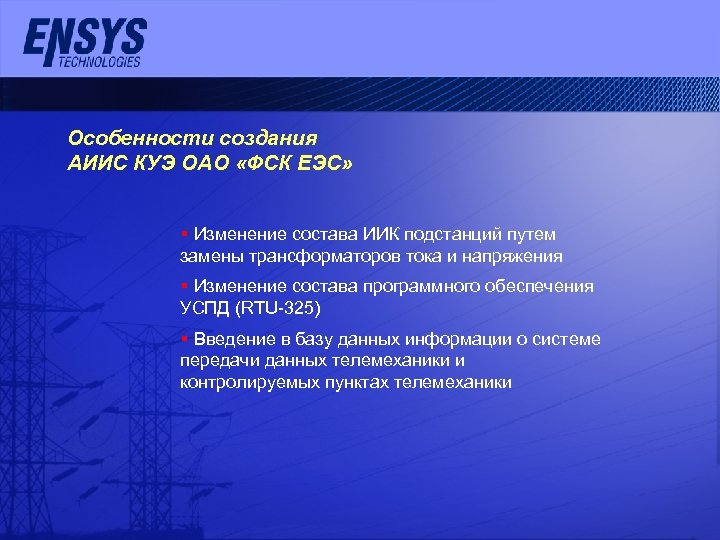

Особенности создания АИИС КУЭ ОАО «ФСК ЕЭС» § Изменение состава ИИК подстанций путем замены трансформаторов тока и напряжения § Изменение состава программного обеспечения УСПД (RTU-325) § Введение в базу данных информации о системе передачи данных телемеханики и контролируемых пунктах телемеханики

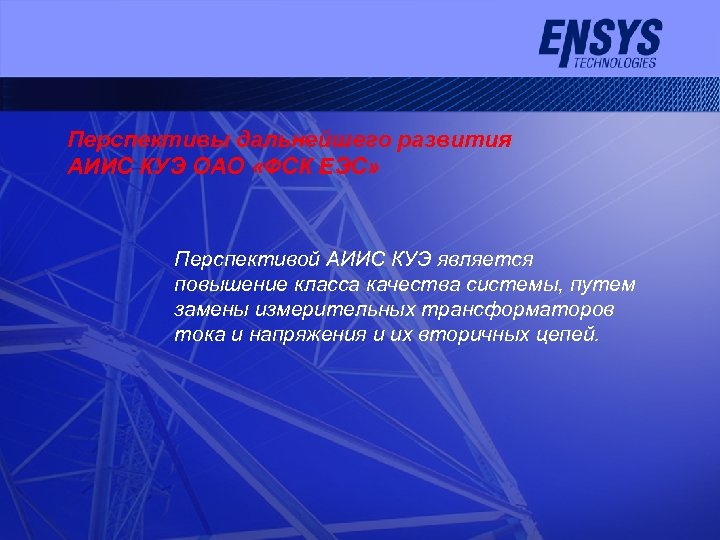

Перспективы дальнейшего развития АИИС КУЭ ОАО «ФСК ЕЭС» Перспективой АИИС КУЭ является повышение класса качества системы, путем замены измерительных трансформаторов тока и напряжения и их вторичных цепей.

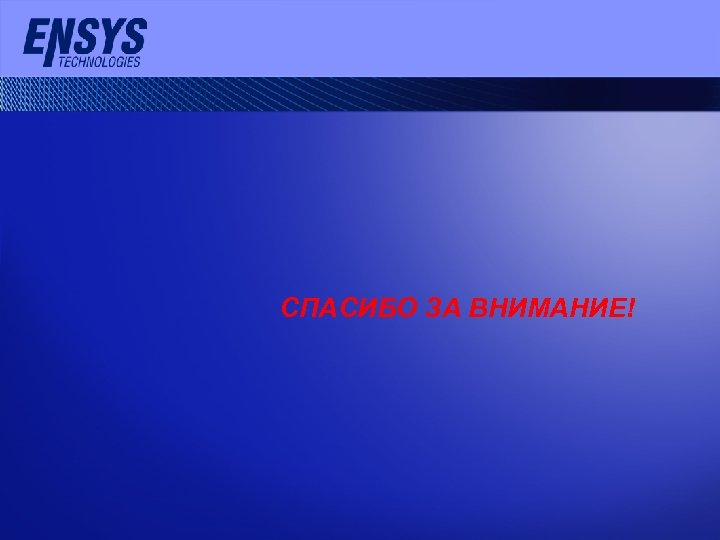

СПАСИБО ЗА ВНИМАНИЕ!
