Содержание 1 Снять чехол с упаковки

Содержание • • 1. Снять чехол с упаковки • • 2. Снять крышку с блока П-01 • • 3. Установить треногу • • 4. Открыть крышку блока П-01 • 5. Установить блок на • позиции • • 6. Горизонтирование • 7. Установить ориентир- • буссоль 8. Установить тубус 9. Подсоединить головные телефоны 10. Сориентировать изделие 11. Снять ориентирбуссоль 12. Закрепить Блок П-01 13. Подсоединить кабель 14. Приготовить журнал

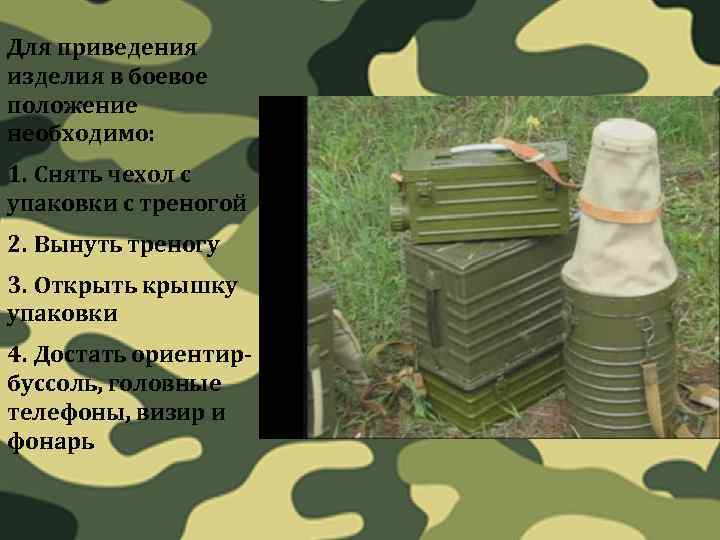

Для приведения изделия в боевое положение необходимо: 1. Снять чехол с упаковки с треногой 2. Вынуть треногу 3. Открыть крышку упаковки 4. Достать ориентирбуссоль, головные телефоны, визир и фонарь

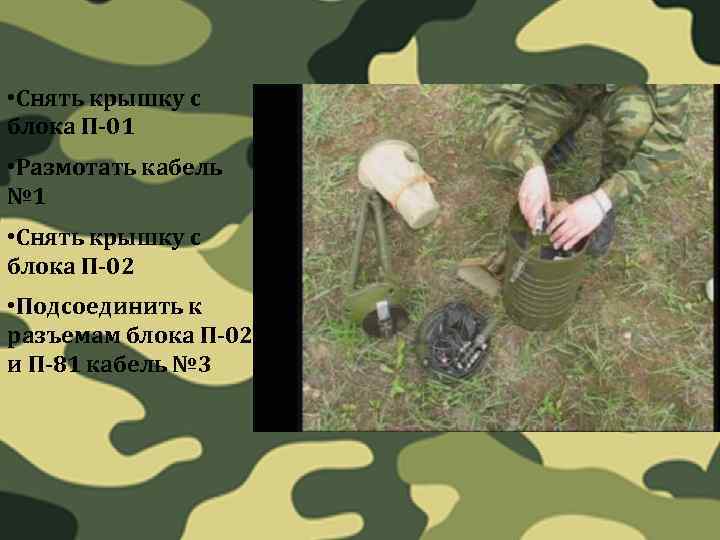

• Снять крышку с блока П-01 • Размотать кабель № 1 • Снять крышку с блока П-02 • Подсоединить к разъемам блока П-02 и П-81 кабель № 3

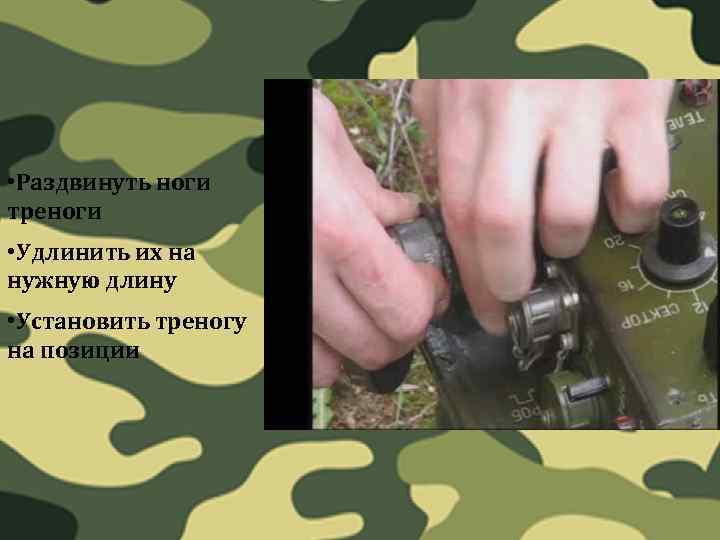

• Раздвинуть ноги треноги • Удлинить их на нужную длину • Установить треногу на позиции

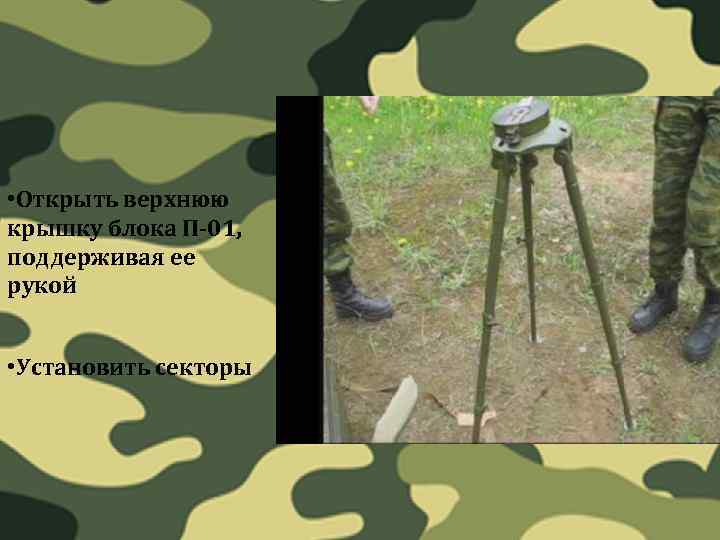

• Открыть верхнюю крышку блока П-01, поддерживая ее рукой • Установить секторы

• Подсоединить осветительный фонарь при необходимости • Установить блок П 02 на позиции

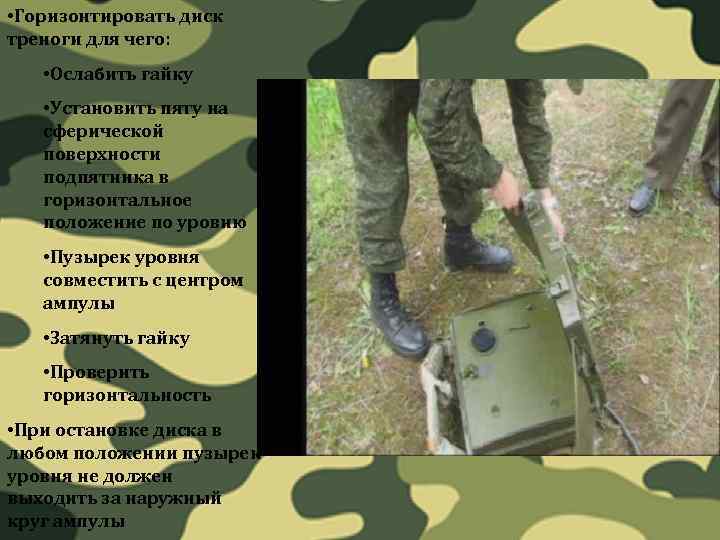

• Горизонтировать диск треноги для чего: • Ослабить гайку • Установить пяту на сферической поверхности подпятника в горизонтальное положение по уровню • Пузырек уровня совместить с центром ампулы • Затянуть гайку • Проверить горизонтальность • При остановке диска в любом положении пузырек уровня не должен выходить за наружный круг ампулы

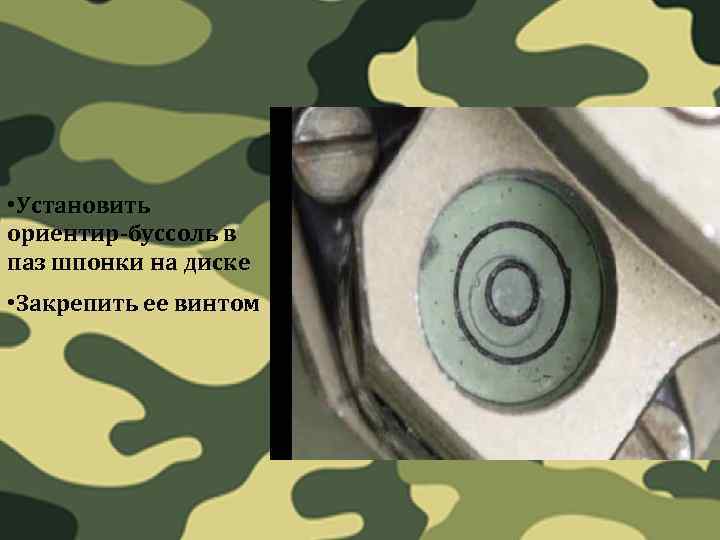

• Установить ориентир-буссоль в паз шпонки на диске • Закрепить ее винтом

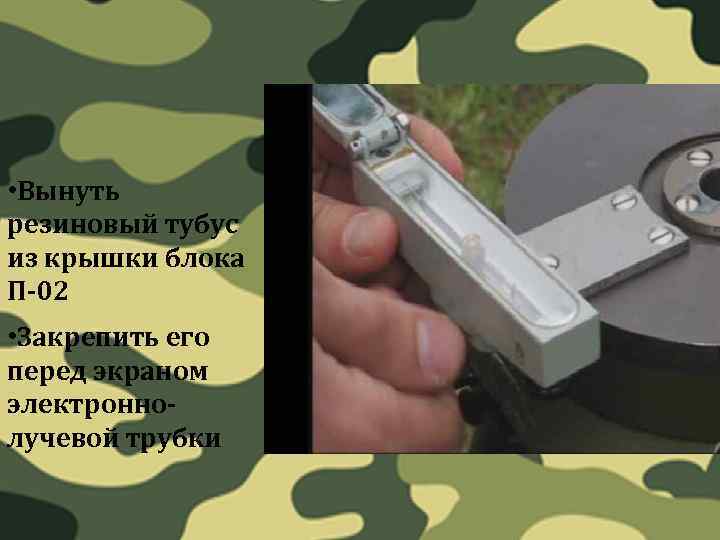

• Вынуть резиновый тубус из крышки блока П-02 • Закрепить его перед экраном электроннолучевой трубки

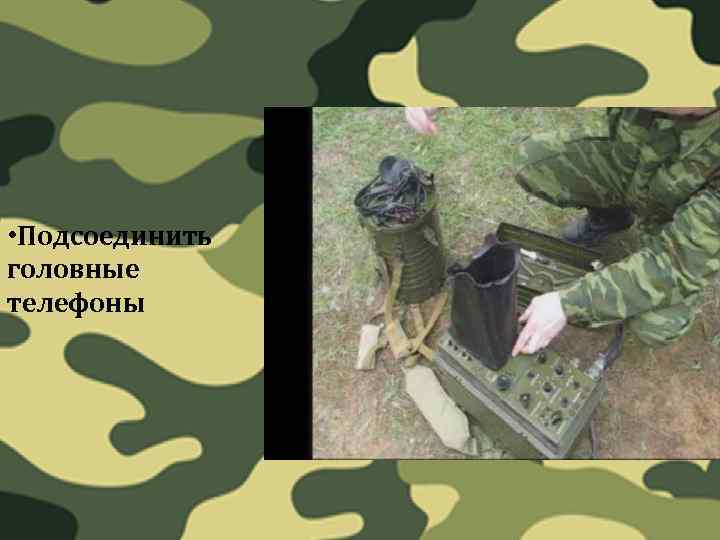

• Подсоединить головные телефоны

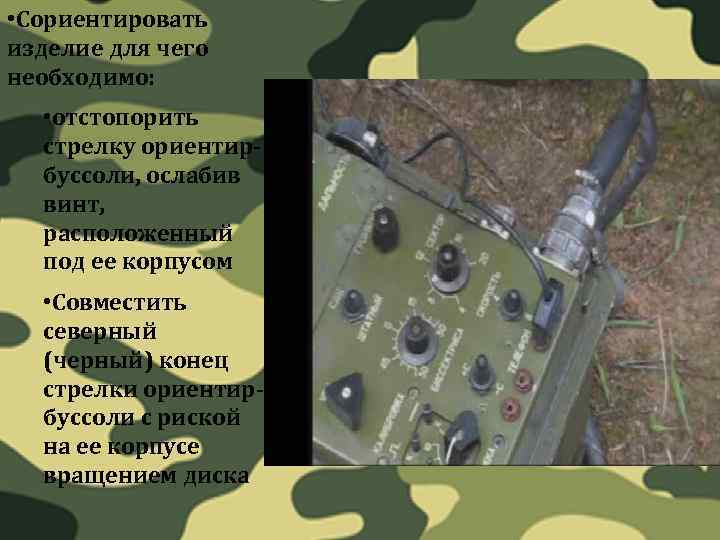

• Сориентировать изделие для чего необходимо: • отстопорить стрелку ориентирбуссоли, ослабив винт, расположенный под ее корпусом • Совместить северный (черный) конец стрелки ориентирбуссоли с риской на ее корпусе вращением диска

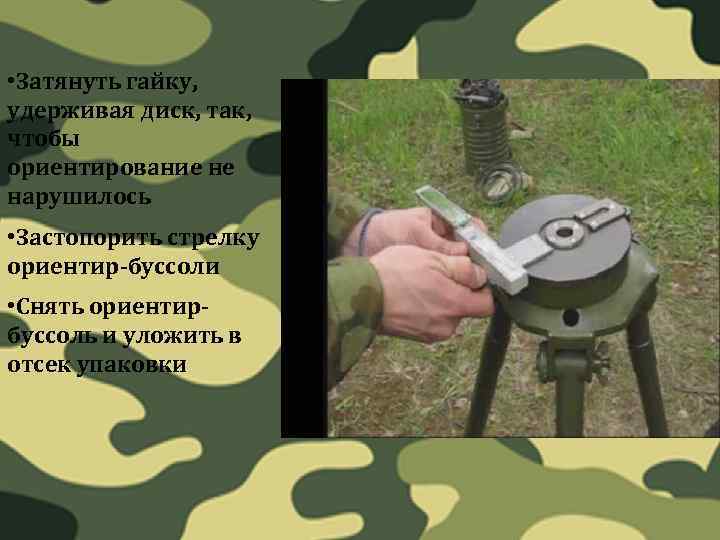

• Затянуть гайку, удерживая диск, так, чтобы ориентирование не нарушилось • Застопорить стрелку ориентир-буссоли • Снять ориентирбуссоль и уложить в отсек упаковки

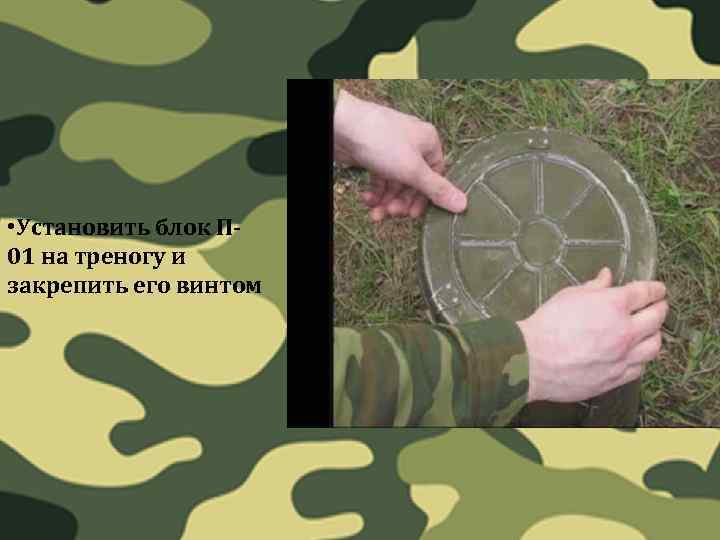

• Установить блок П 01 на треногу и закрепить его винтом

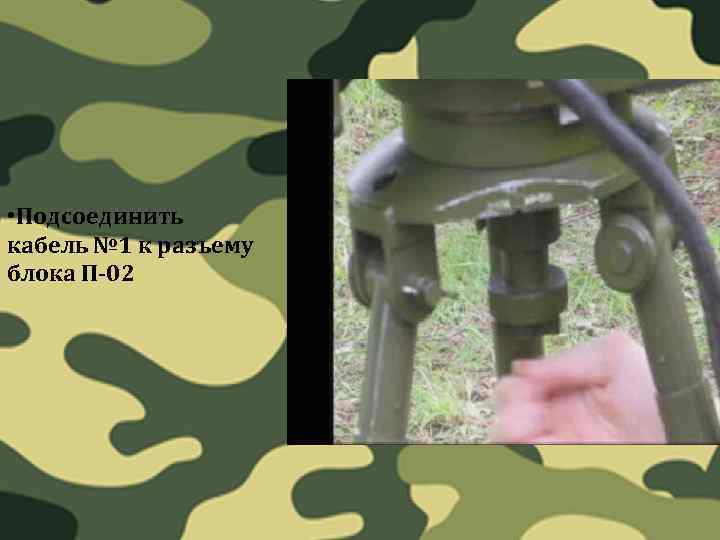

• Подсоединить кабель № 1 к разъему блока П-02

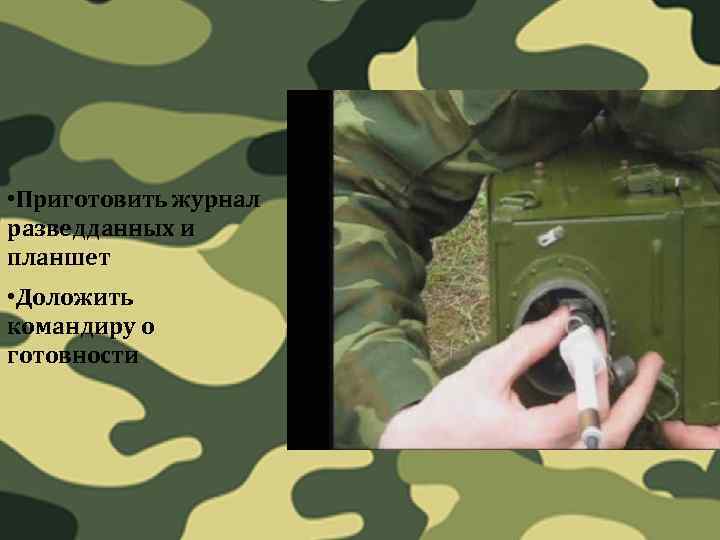

• Приготовить журнал разведданных и планшет • Доложить командиру о готовности
