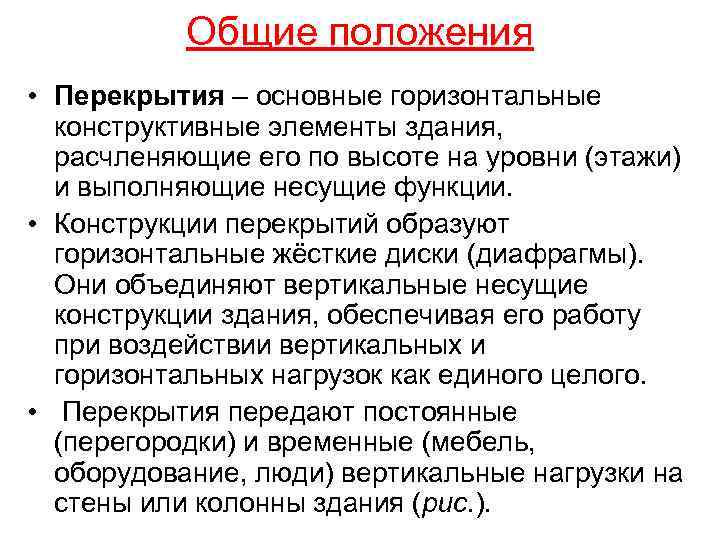

Общие положения • Перекрытия – основные горизонтальные конструктивные элементы здания, расчленяющие его по высоте на уровни (этажи) и выполняющие несущие функции. • Конструкции перекрытий образуют горизонтальные жёсткие диски (диафрагмы). Они объединяют вертикальные несущие конструкции здания, обеспечивая его работу при воздействии вертикальных и горизонтальных нагрузок как единого целого. • Перекрытия передают постоянные (перегородки) и временные (мебель, оборудование, люди) вертикальные нагрузки на стены или колонны здания (рис. ).

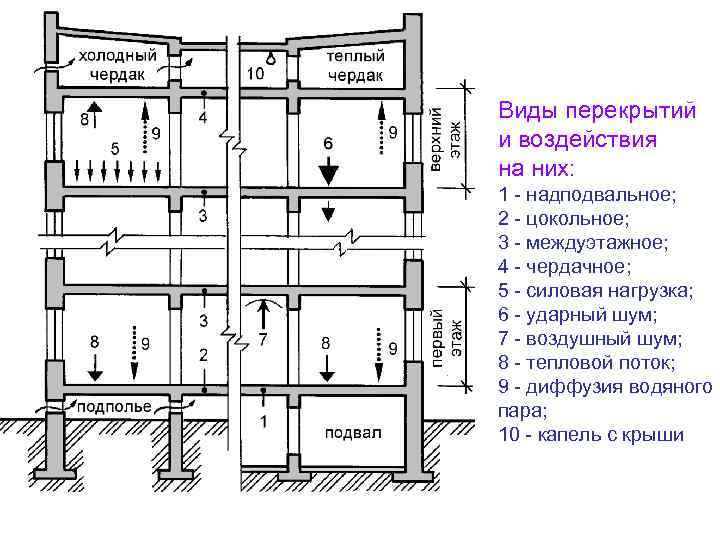

Виды перекрытий и воздействия на них: 1 - надподвальное; 2 - цокольное; 3 - междуэтажное; 4 - чердачное; 5 - силовая нагрузка; 6 - ударный шум; 7 - воздушный шум; 8 - тепловой поток; 9 - диффузия водяного пара; 10 - капель с крыши

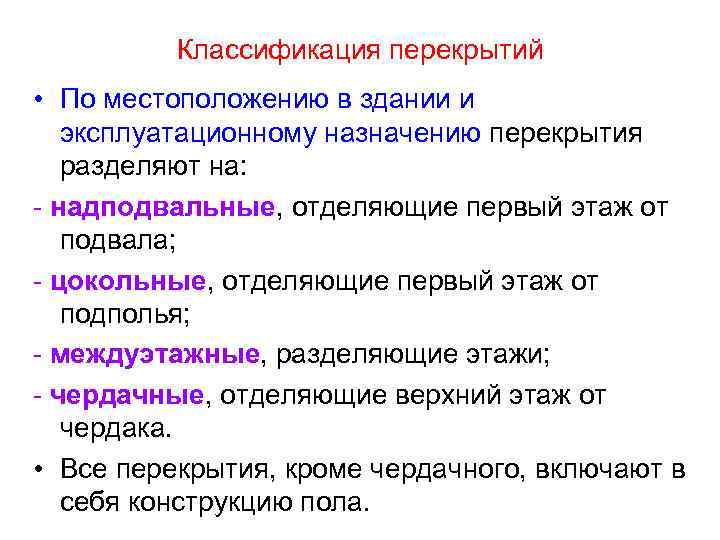

Классификация перекрытий • По местоположению в здании и эксплуатационному назначению перекрытия разделяют на: - надподвальные, отделяющие первый этаж от подвала; - цокольные, отделяющие первый этаж от подполья; - междуэтажные, разделяющие этажи; - чердачные, отделяющие верхний этаж от чердака. • Все перекрытия, кроме чердачного, включают в себя конструкцию пола.

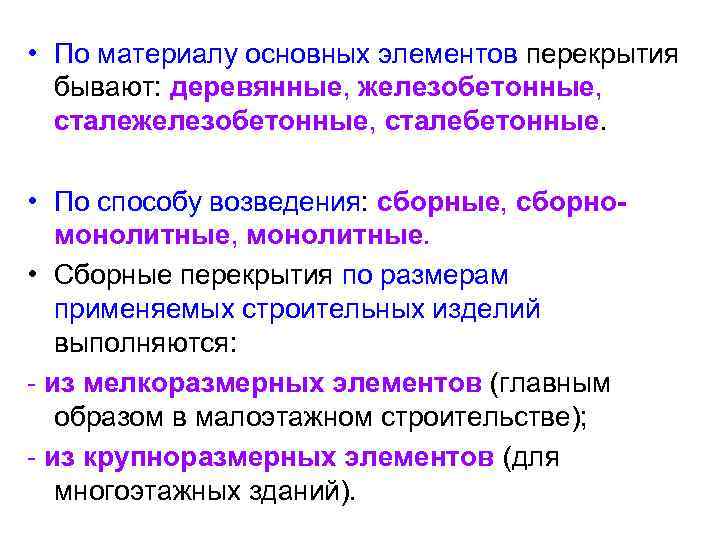

• По материалу основных элементов перекрытия бывают: деревянные, железобетонные, сталебетонные. • По способу возведения: сборные, сборномонолитные, монолитные. • Сборные перекрытия по размерам применяемых строительных изделий выполняются: - из мелкоразмерных элементов (главным образом в малоэтажном строительстве); - из крупноразмерных элементов (для многоэтажных зданий).

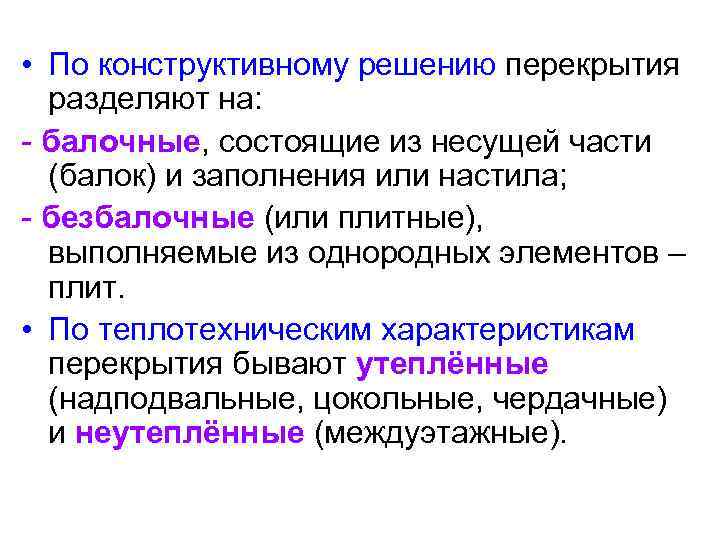

• По конструктивному решению перекрытия разделяют на: - балочные, состоящие из несущей части (балок) и заполнения или настила; - безбалочные (или плитные), выполняемые из однородных элементов – плит. • По теплотехническим характеристикам перекрытия бывают утеплённые (надподвальные, цокольные, чердачные) и неутеплённые (междуэтажные).

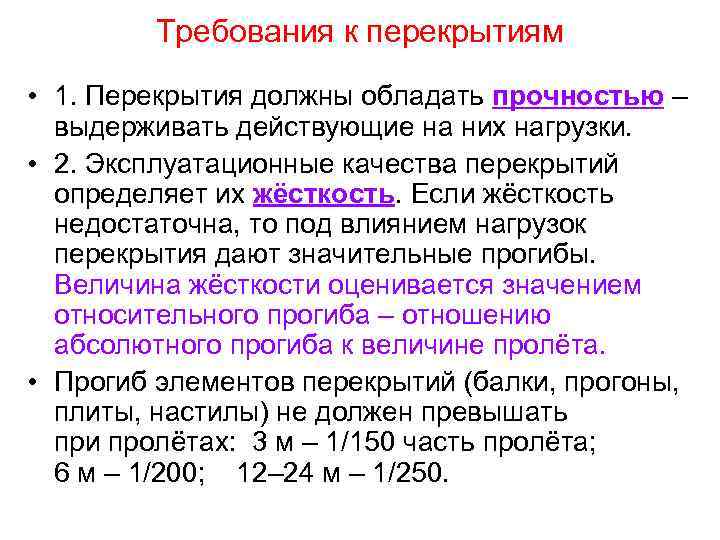

Требования к перекрытиям • 1. Перекрытия должны обладать прочностью – выдерживать действующие на них нагрузки. • 2. Эксплуатационные качества перекрытий определяет их жёсткость. Если жёсткость недостаточна, то под влиянием нагрузок перекрытия дают значительные прогибы. Величина жёсткости оценивается значением относительного прогиба – отношению абсолютного прогиба к величине пролёта. • Прогиб элементов перекрытий (балки, прогоны, плиты, настилы) не должен превышать при пролётах: 3 м – 1/150 часть пролёта; 6 м – 1/200; 12– 24 м – 1/250.

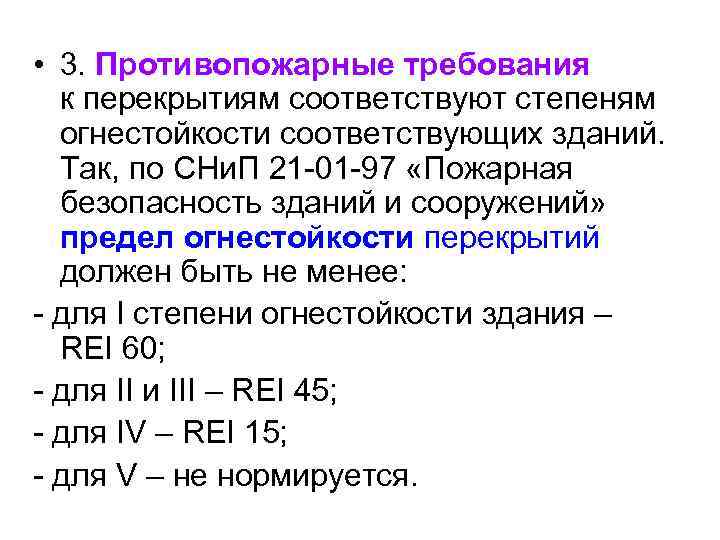

• 3. Противопожарные требования к перекрытиям соответствуют степеням огнестойкости соответствующих зданий. Так, по СНи. П 21 -01 -97 «Пожарная безопасность зданий и сооружений» предел огнестойкости перекрытий должен быть не менее: - для I степени огнестойкости здания – REI 60; - для II и III – REI 45; - для IV – RЕI 15; - для V – не нормируется.

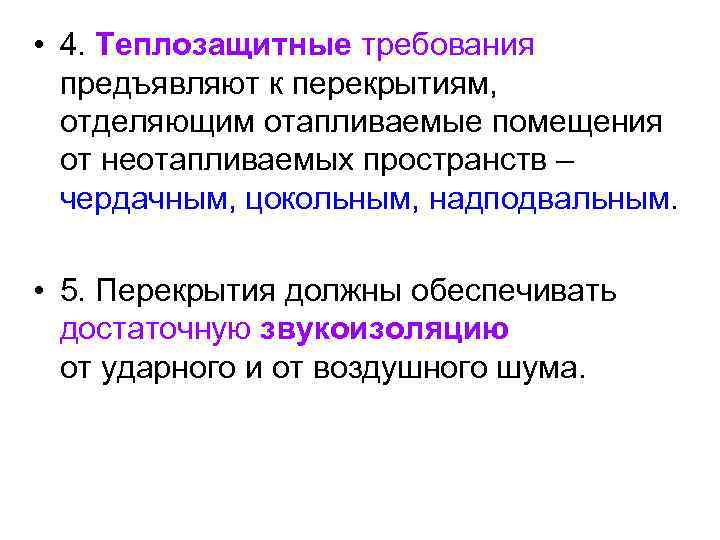

• 4. Теплозащитные требования предъявляют к перекрытиям, отделяющим отапливаемые помещения от неотапливаемых пространств – чердачным, цокольным, надподвальным. • 5. Перекрытия должны обеспечивать достаточную звукоизоляцию от ударного и от воздушного шума.

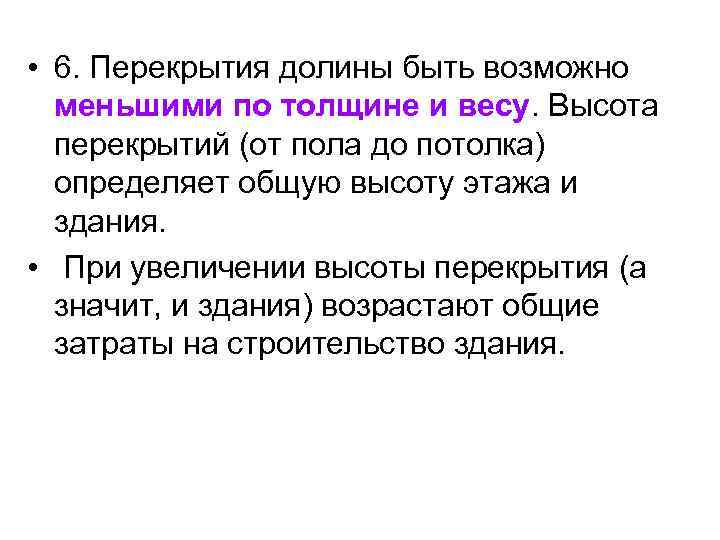

• 6. Перекрытия долины быть возможно меньшими по толщине и весу. Высота перекрытий (от пола до потолка) определяет общую высоту этажа и здания. • При увеличении высоты перекрытия (а значит, и здания) возрастают общие затраты на строительство здания.

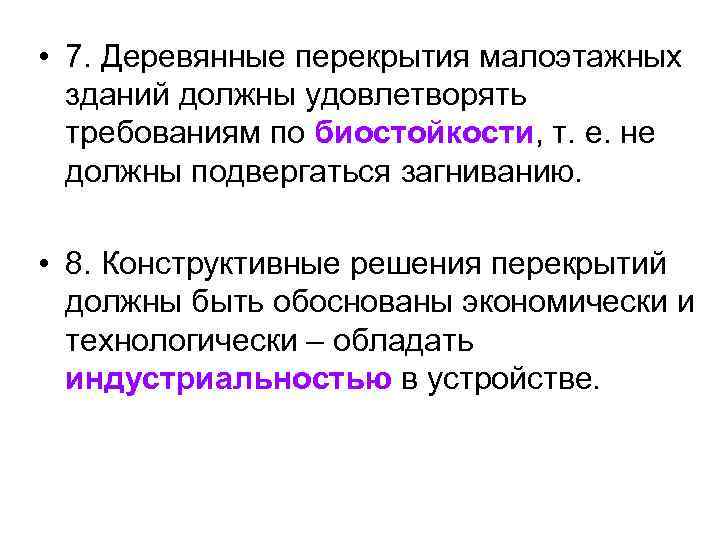

• 7. Деревянные перекрытия малоэтажных зданий должны удовлетворять требованиям по биостойкости, т. е. не должны подвергаться загниванию. • 8. Конструктивные решения перекрытий должны быть обоснованы экономически и технологически – обладать индустриальностью в устройстве.

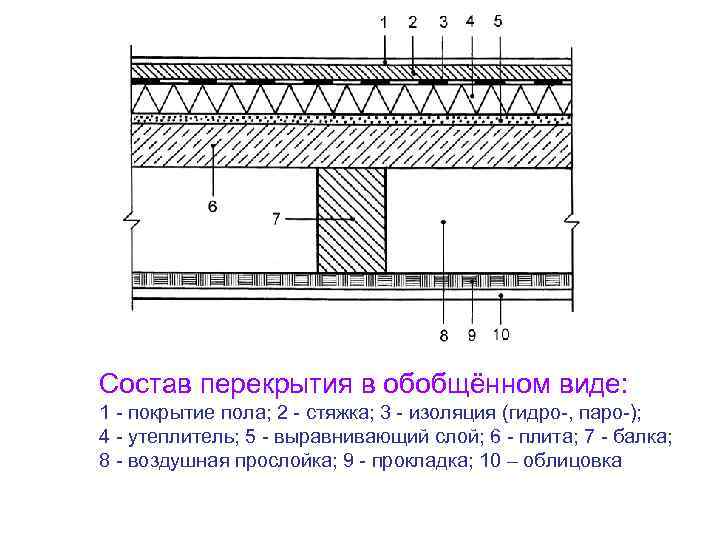

Состав перекрытия в обобщённом виде: 1 - покрытие пола; 2 - стяжка; 3 - изоляция (гидро-, паро-); 4 - утеплитель; 5 - выравнивающий слой; 6 - плита; 7 - балка; 8 - воздушная прослойка; 9 - прокладка; 10 – облицовка

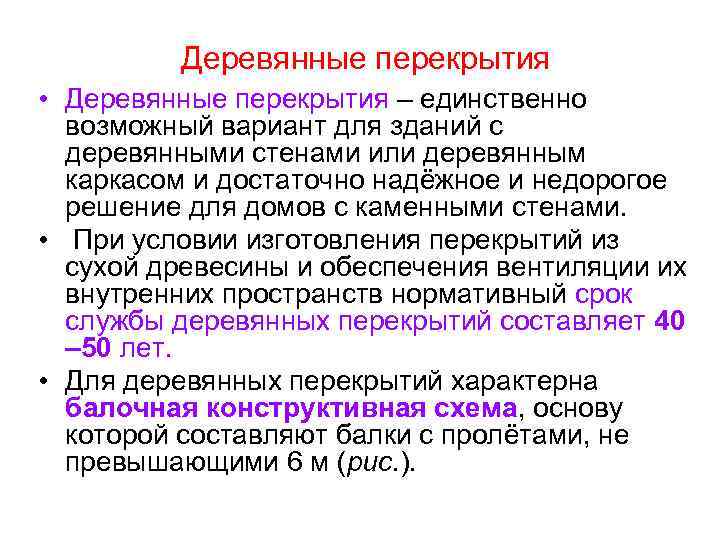

Деревянные перекрытия • Деревянные перекрытия – единственно возможный вариант для зданий с деревянными стенами или деревянным каркасом и достаточно надёжное и недорогое решение для домов с каменными стенами. • При условии изготовления перекрытий из сухой древесины и обеспечения вентиляции их внутренних пространств нормативный срок службы деревянных перекрытий составляет 40 – 50 лет. • Для деревянных перекрытий характерна балочная конструктивная схема, основу которой составляют балки с пролётами, не превышающими 6 м (рис. ).

План расположения деревянных балок перекрытия

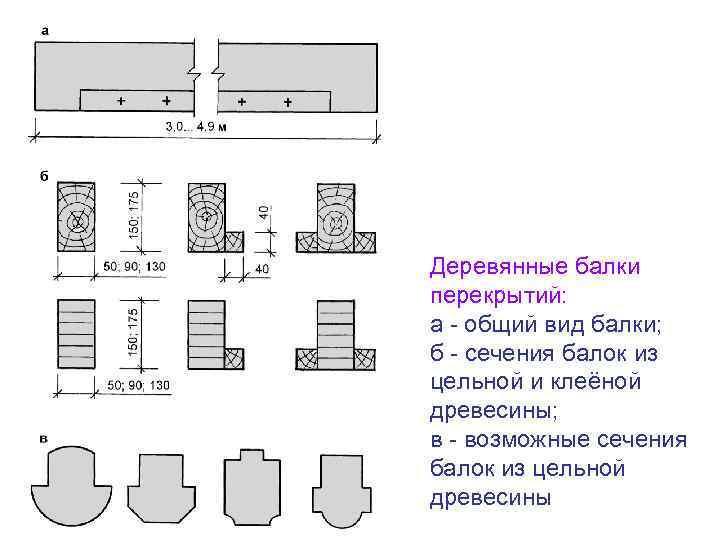

Деревянные балки перекрытий: а - общий вид балки; б - сечения балок из цельной и клеёной древесины; в - возможные сечения балок из цельной древесины

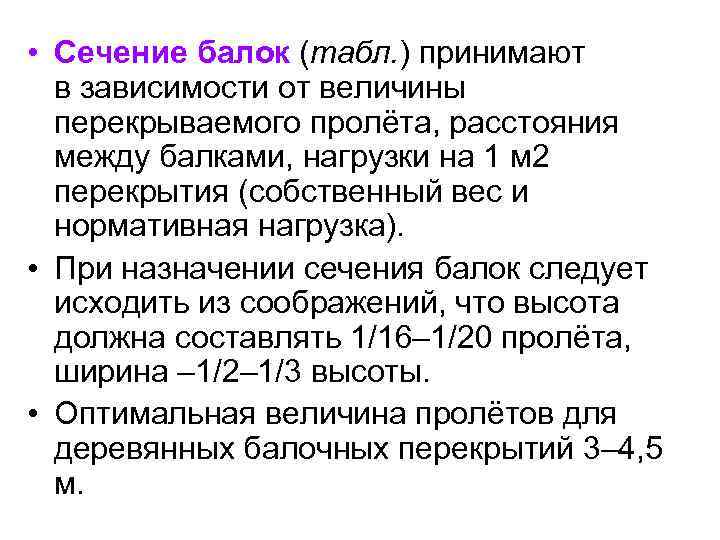

• Сечение балок (табл. ) принимают в зависимости от величины перекрываемого пролёта, расстояния между балками, нагрузки на 1 м 2 перекрытия (собственный вес и нормативная нагрузка). • При назначении сечения балок следует исходить из соображений, что высота должна составлять 1/16– 1/20 пролёта, ширина – 1/2– 1/3 высоты. • Оптимальная величина пролётов для деревянных балочных перекрытий 3– 4, 5 м.

Минимальное сечение деревянных балок прямоугольного сечения, см Про лет, м Расстояние между балками 0. 5 1. 0 Распределенная нагрузка, к. Па 1, 5 2, 5 3, 0 5× 12 5× 14 5× 16 10× 12 10× 14 10× 16 3, 5 5× 14 5× 16 5× 18 10× 14 10× 16 10× 18 4, 0 5× 16 5× 18 10× 17 10× 16 10× 19 10× 21 4, 5 10× 14 10× 17 10× 19 10× 18 10× 21 10× 23 5, 0 10× 16 10× 19 10× 21 10× 20 10× 23 10× 26 5, 5 10× 22 16× 24 10× 23 10× 26 10× 28

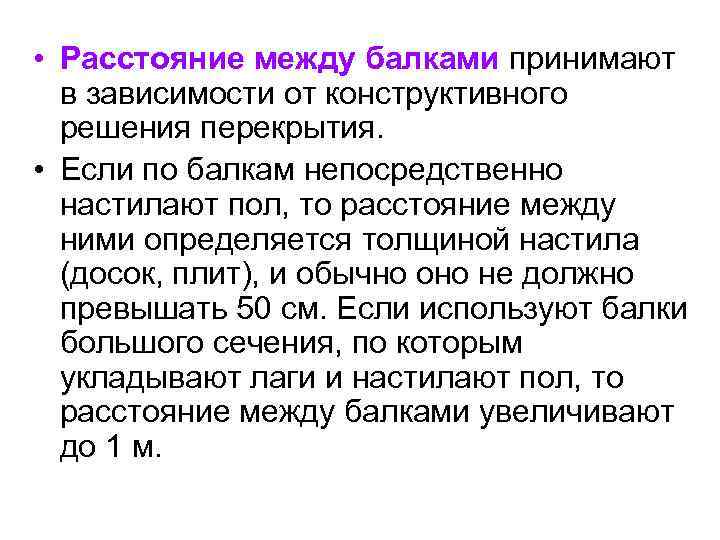

• Расстояние между балками принимают в зависимости от конструктивного решения перекрытия. • Если по балкам непосредственно настилают пол, то расстояние между ними определяется толщиной настила (досок, плит), и обычно оно не должно превышать 50 см. Если используют балки большого сечения, по которым укладывают лаги и настилают пол, то расстояние между балками увеличивают до 1 м.

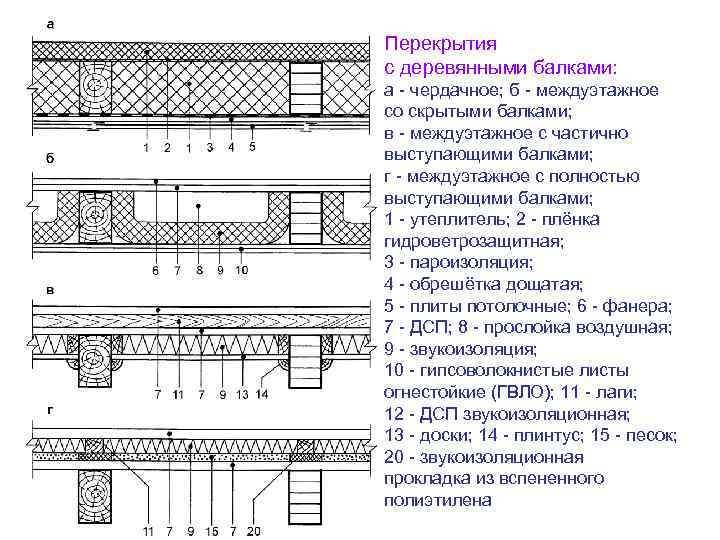

Перекрытия с деревянными балками: а - чердачное; б - междуэтажное со скрытыми балками; в - междуэтажное с частично выступающими балками; г - междуэтажное с полностью выступающими балками; 1 - утеплитель; 2 - плёнка гидроветрозащитная; 3 - пароизоляция; 4 - обрешётка дощатая; 5 - плиты потолочные; 6 - фанера; 7 - ДСП; 8 - прослойка воздушная; 9 - звукоизоляция; 10 - гипсоволокнистые листы огнестойкие (ГВЛО); 11 - лаги; 12 - ДСП звукоизоляционная; 13 - доски; 14 - плинтус; 15 - песок; 20 - звукоизоляционная прокладка из вспененного полиэтилена

Перекрытия с деревянными балками: д - междуэтажное в "мокрых" помещениях; е - междуэтажное с высокими акустическими свойствами; ж - цокольное; 1 - утеплитель; 2 - плёнка гидроветрозащитная; 3 - пароизоляция; 4 - обрешётка дощатая; 7 - ДСП; 8 - прослойка воздушная; 9 - звукоизоляция; 10 - гипсоволокнистые листы огнестойкие (ГВЛО); 13 - доски; 16 - плитка керамическая; 17 - стяжка; 18 - бетон лёгкий; 19 - распорка из досок 50× 20 через 1, 2 м; 20 - звукоизоляционная прокладка

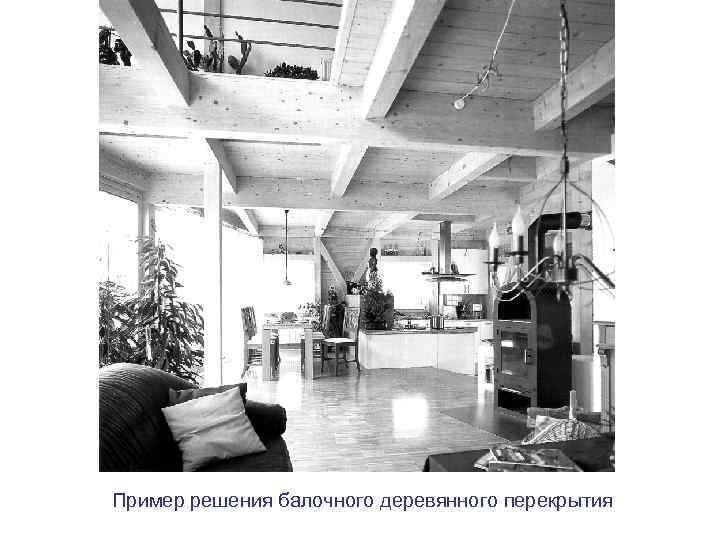

Пример решения балочного деревянного перекрытия

Схема раскладки деревянных балок перекрытия. Спецификация элементов перекрытия Плиты (накат) крепятся к балкам, образуя систему перекрытия (горизонтальный диск жесткости) здания

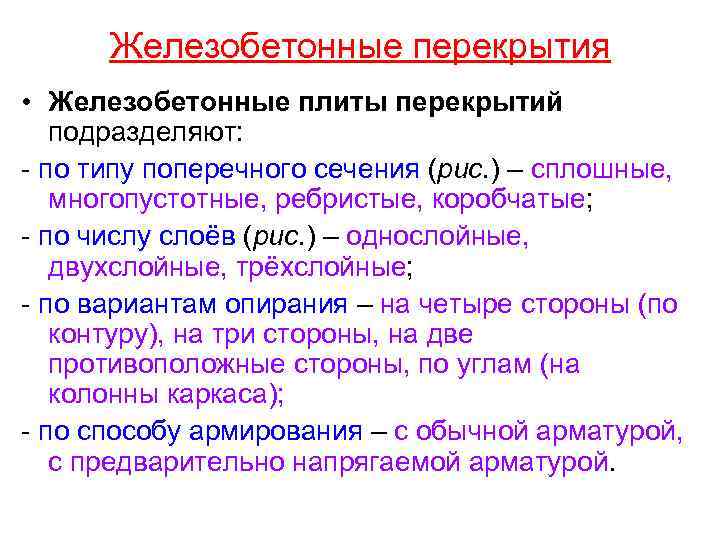

Железобетонные перекрытия • Железобетонные плиты перекрытий подразделяют: - по типу поперечного сечения (рис. ) – сплошные, многопустотные, ребристые, коробчатые; - по числу слоёв (рис. ) – однослойные, двухслойные, трёхслойные; - по вариантам опирания – на четыре стороны (по контуру), на три стороны, на две противоположные стороны, по углам (на колонны каркаса); - по способу армирования – с обычной арматурой, с предварительно напрягаемой арматурой.

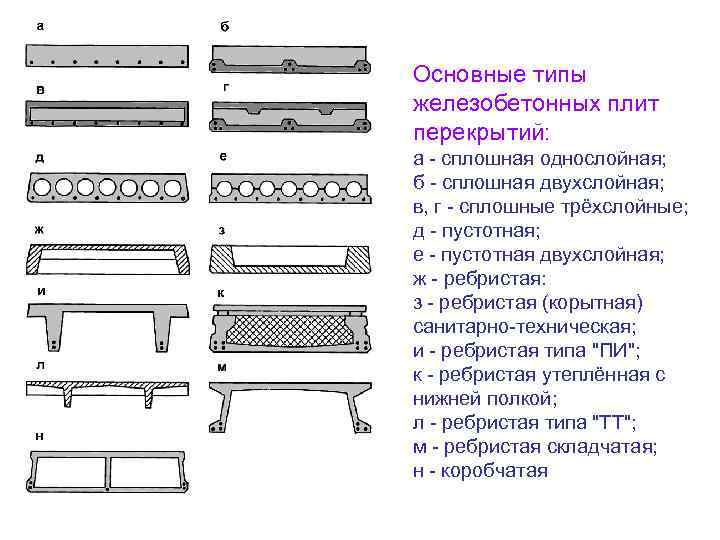

Основные типы железобетонных плит перекрытий: а - сплошная однослойная; б - сплошная двухслойная; в, г - сплошные трёхслойные; д - пустотная; е - пустотная двухслойная; ж - ребристая: з - ребристая (корытная) санитарно-техническая; и - ребристая типа "ПИ"; к - ребристая утеплённая с нижней полкой; л - ребристая типа "ТТ"; м - ребристая складчатая; н - коробчатая

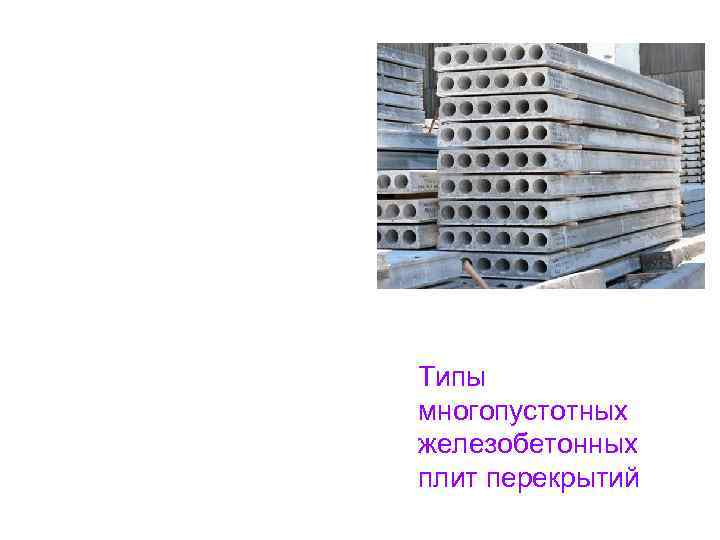

Типы многопустотных железобетонных плит перекрытий

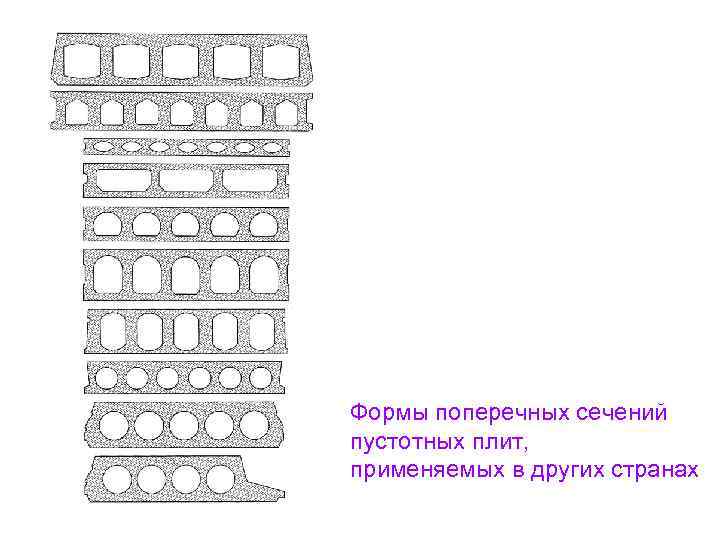

Формы поперечных сечений пустотных плит, применяемых в других странах

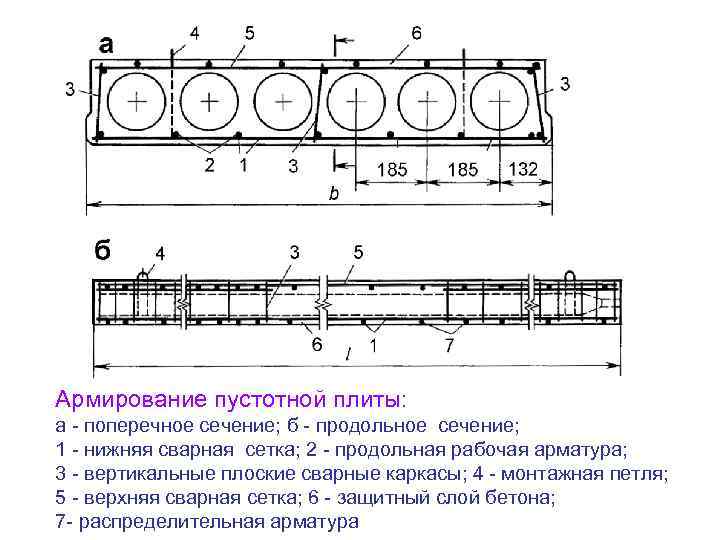

Армирование пустотной плиты: а - поперечное сечение; б - продольное сечение; 1 - нижняя сварная сетка; 2 - продольная рабочая арматура; 3 - вертикальные плоские сварные каркасы; 4 - монтажная петля; 5 - верхняя сварная сетка; 6 - защитный слой бетона; 7 - распределительная арматура

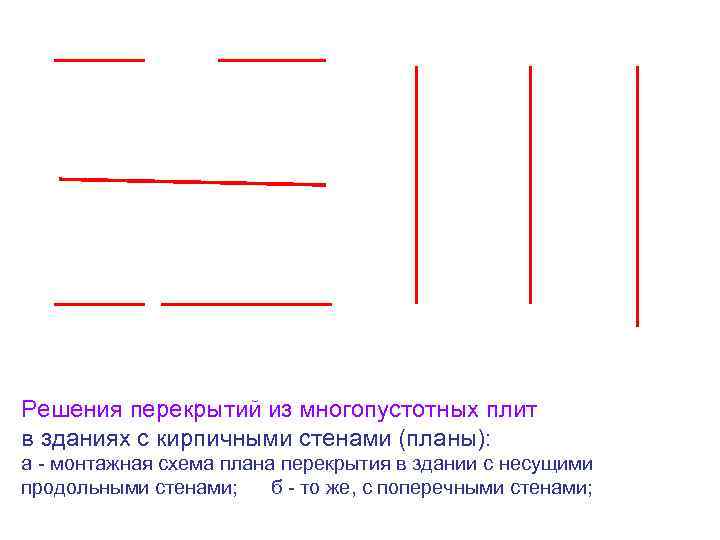

Решения перекрытий из многопустотных плит в зданиях с кирпичными стенами (планы): а - монтажная схема плана перекрытия в здании с несущими продольными стенами; б - то же, с поперечными стенами;

Элементы перекрытий : 1 - стена; 2 - перекрытие; 3 - стальной анкер; 4 - бетон замоноличивания; 5 - арматурный каркас; 6 – вентканал

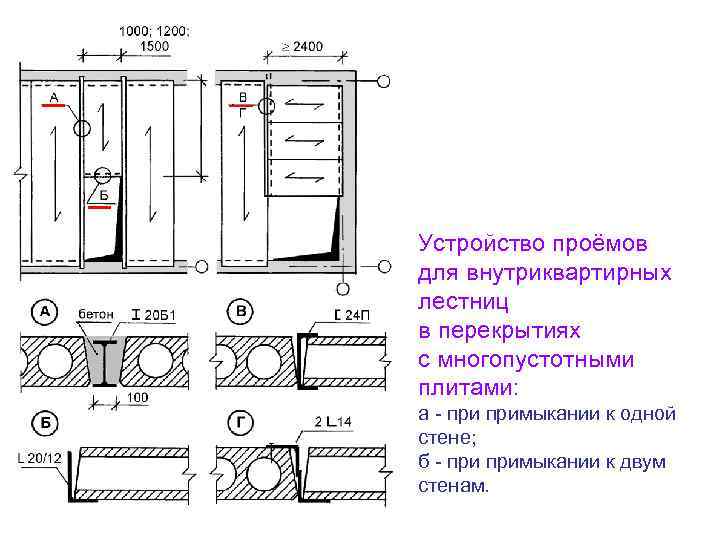

Устройство проёмов для внутриквартирных лестниц в перекрытиях с многопустотными плитами: а - примыкании к одной стене; б - примыкании к двум стенам.

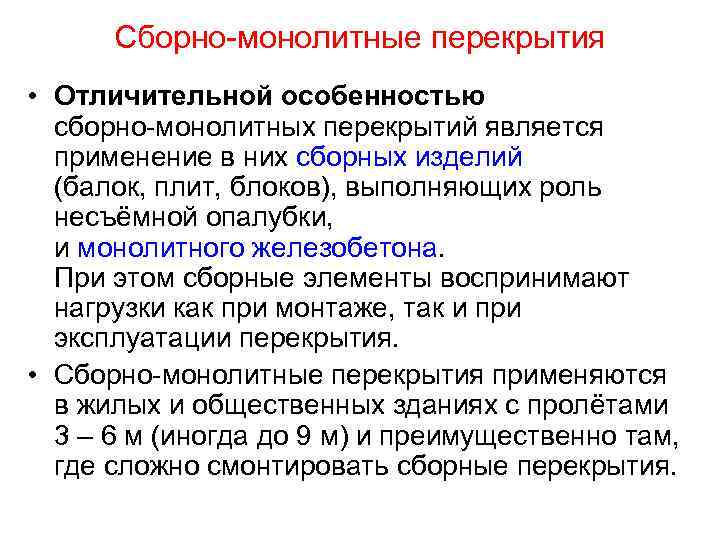

Сборно-монолитные перекрытия • Отличительной особенностью сборно-монолитных перекрытий является применение в них сборных изделий (балок, плит, блоков), выполняющих роль несъёмной опалубки, и монолитного железобетона. При этом сборные элементы воспринимают нагрузки как при монтаже, так и при эксплуатации перекрытия. • Сборно-монолитные перекрытия применяются в жилых и общественных зданиях с пролётами 3 – 6 м (иногда до 9 м) и преимущественно там, где сложно смонтировать сборные перекрытия.

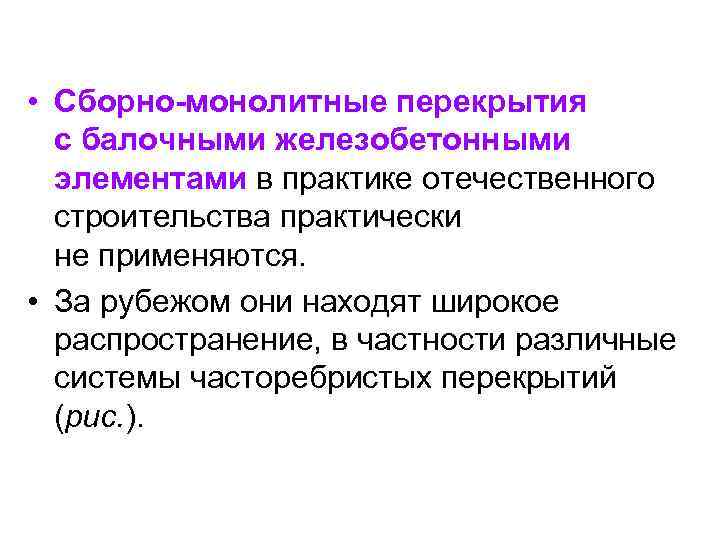

• Сборно-монолитные перекрытия с балочными железобетонными элементами в практике отечественного строительства практически не применяются. • За рубежом они находят широкое распространение, в частности различные системы часторебристых перекрытий (рис. ).

Сборно-монолитные перекрытия с применением балок: а - таврового сечения; б - пустотных; в, г, д - с верхними выпусками арматуры; 1 - балка Т-образная; 2 - пустотная балка с полками понизу; 3 - балка-брус с верхними выпусками арматуры; 4 - плита заполнения; 5 - пустотный блок заполнения; 6 - ребристая плита; 7 - арматурная сетка; 8 - бетон замоноличивания

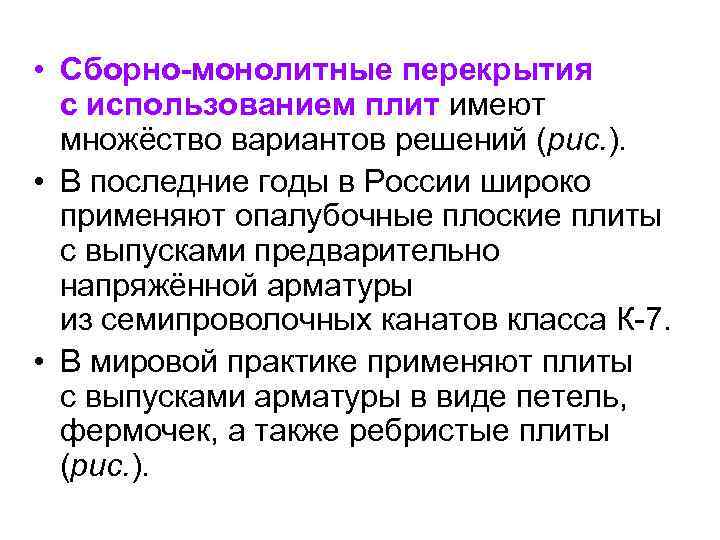

• Сборно-монолитные перекрытия с использованием плит имеют множёство вариантов решений (рис. ). • В последние годы в России широко применяют опалубочные плоские плиты с выпусками предварительно напряжённой арматуры из семипроволочных канатов класса К-7. • В мировой практике применяют плиты с выпусками арматуры в виде петель, фермочек, а также ребристые плиты (рис. ).

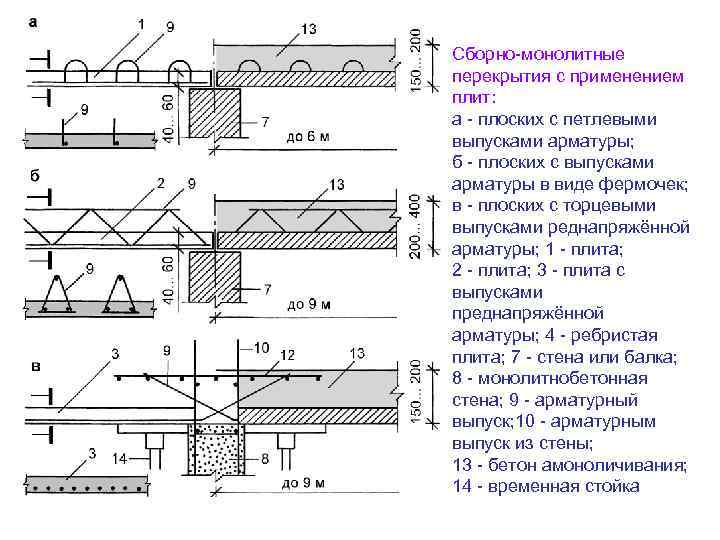

Сборно-монолитные перекрытия с применением плит: а - плоских с петлевыми выпусками арматуры; б - плоских с выпусками арматуры в виде фермочек; в - плоских с торцевыми выпусками реднапряжённой арматуры; 1 - плита; 2 - плита; 3 - плита с выпусками преднапряжённой арматуры; 4 - ребристая плита; 7 - стена или балка; 8 - монолитнобетонная стена; 9 - арматурный выпуск; 10 - арматурным выпуск из стены; 13 - бетон амоноличивания; 14 - временная стойка

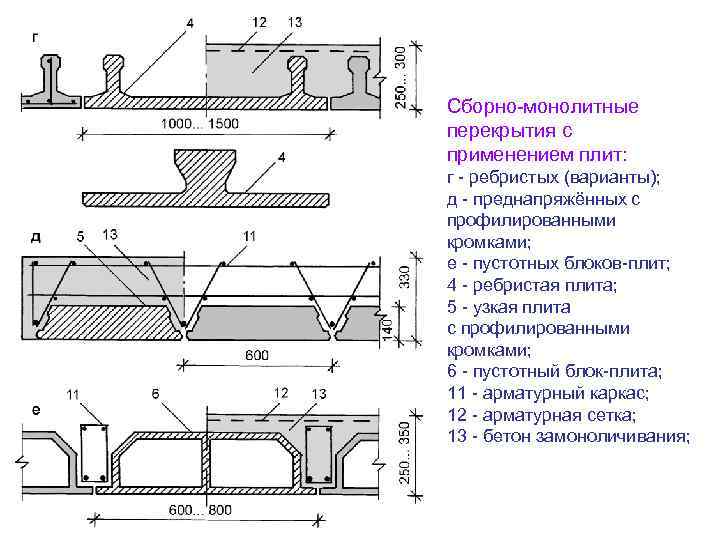

Сборно-монолитные перекрытия с применением плит: г - ребристых (варианты); д - преднапряжённых с профилированными кромками; е - пустотных блоков-плит; 4 - ребристая плита; 5 - узкая плита с профилированными кромками; 6 - пустотный блок-плита; 11 - арматурный каркас; 12 - арматурная сетка; 13 - бетон замоноличивания;

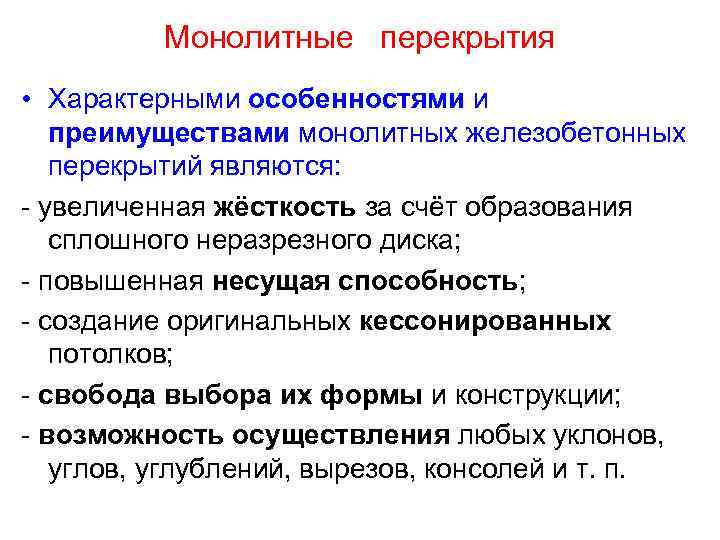

Монолитные перекрытия • Характерными особенностями и преимуществами монолитных железобетонных перекрытий являются: - увеличенная жёсткость за счёт образования сплошного неразрезного диска; - повышенная несущая способность; - создание оригинальных кессонированных потолков; - свобода выбора их формы и конструкции; - возможность осуществления любых уклонов, углублений, вырезов, консолей и т. п.

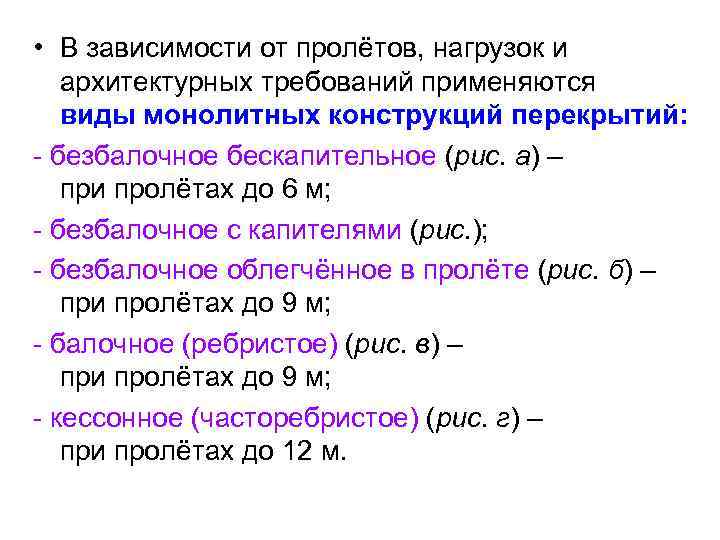

• В зависимости от пролётов, нагрузок и архитектурных требований применяются виды монолитных конструкций перекрытий: - безбалочное бескапительное (рис. а) – при пролётах до 6 м; - безбалочное с капителями (рис. ); - безбалочное облегчённое в пролёте (рис. б) – при пролётах до 9 м; - балочное (ребристое) (рис. в) – при пролётах до 9 м; - кессонное (часторебристое) (рис. г) – при пролётах до 12 м.

Виды монолитных перекрытий : а - с плитами, опертыми по контуру (безбалочное); б - безбалочное облегчённое; 1 - стена; 2 - колонна; 3 - ригель каркаса; 4 - плита перекрытия; 8 – консоль

Виды монолитных перекрытий : в - балочное (ребристое); г - кессонное (часторебристое); 1 - стена; 2 - колонна; 4 - плита перекрытия; 5 - балка; 6 - главная балка; 7 - второстепенная балка; 8 – консоль

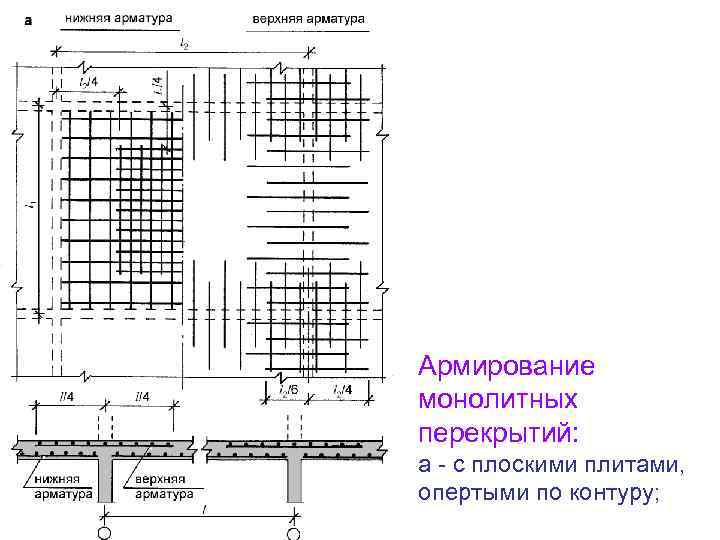

Армирование монолитных перекрытий: а - с плоскими плитами, опертыми по контуру;

Армирование монолитных перекрытий: б - с балочными плитами, рулонными сварными сетками; в - то же, плоскими сварными каркасами

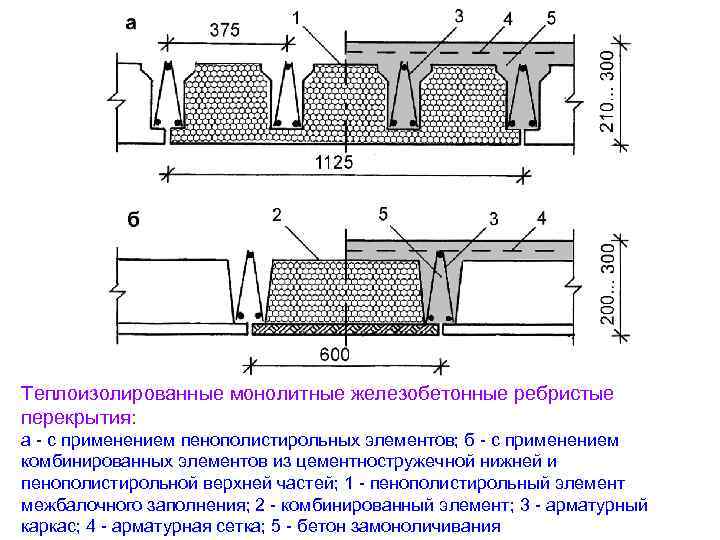

Теплоизолированные монолитные железобетонные ребристые перекрытия: а - с применением пенополистирольных элементов; б - с применением комбинированных элементов из цементностружечной нижней и пенополистирольной верхней частей; 1 - пенополистирольный элемент межбалочного заполнения; 2 - комбинированный элемент; 3 - арматурный каркас; 4 - арматурная сетка; 5 - бетон замоноличивания

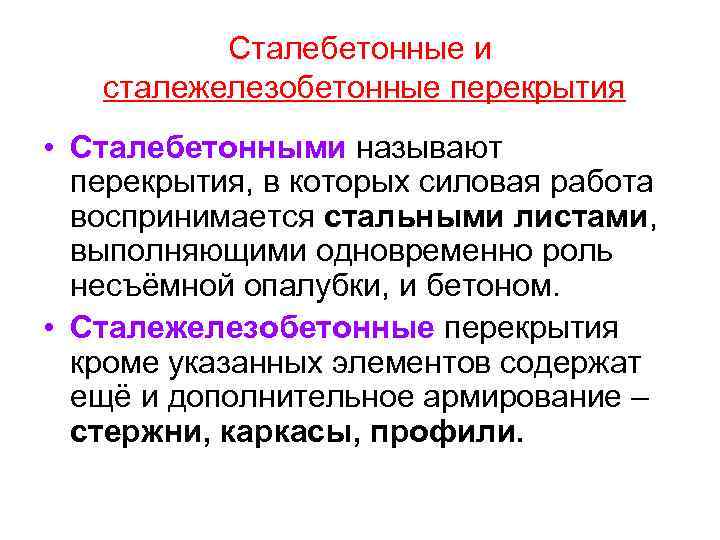

Сталебетонные и сталежелезобетонные перекрытия • Сталебетонными называют перекрытия, в которых силовая работа воспринимается стальными листами, выполняющими одновременно роль несъёмной опалубки, и бетоном. • Сталежелезобетонные перекрытия кроме указанных элементов содержат ещё и дополнительное армирование – стержни, каркасы, профили.

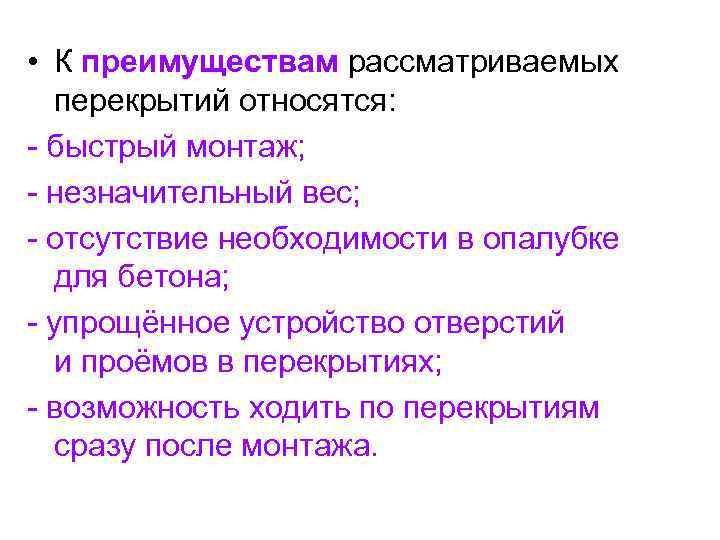

• К преимуществам рассматриваемых перекрытий относятся: - быстрый монтаж; - незначительный вес; - отсутствие необходимости в опалубке для бетона; - упрощённое устройство отверстий и проёмов в перекрытиях; - возможность ходить по перекрытиям сразу после монтажа.

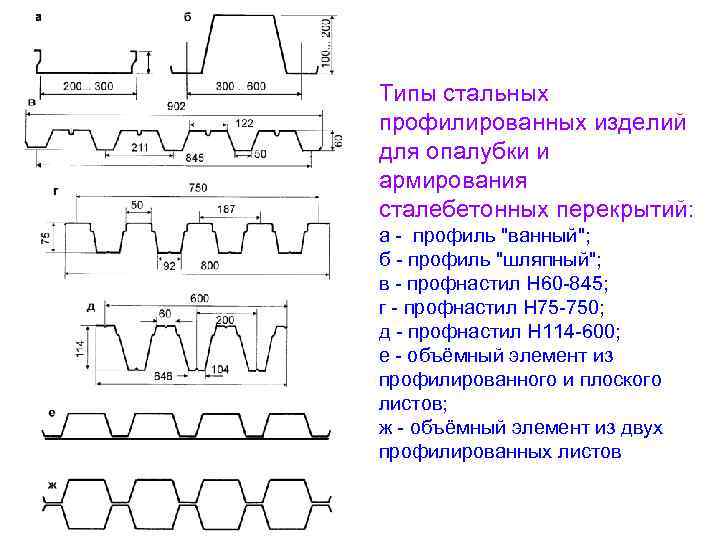

Типы стальных профилированных изделий для опалубки и армирования сталебетонных перекрытий: а - профиль "ванный"; б - профиль "шляпный"; в - профнастил Н 60 -845; г - профнастил Н 75 -750; д - профнастил Н 114 -600; е - объёмный элемент из профилированного и плоского листов; ж - объёмный элемент из двух профилированных листов

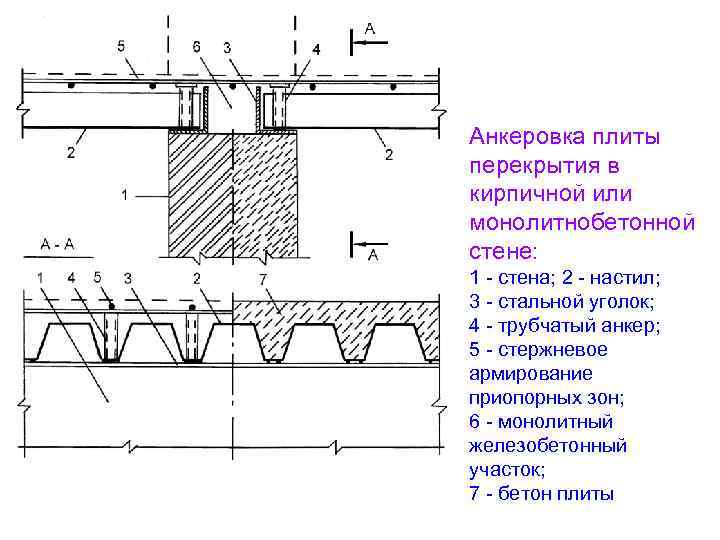

Анкеровка плиты перекрытия в кирпичной или монолитнобетонной стене: 1 - стена; 2 - настил; 3 - стальной уголок; 4 - трубчатый анкер; 5 - стержневое армирование приопорных зон; 6 - монолитный железобетонный участок; 7 - бетон плиты

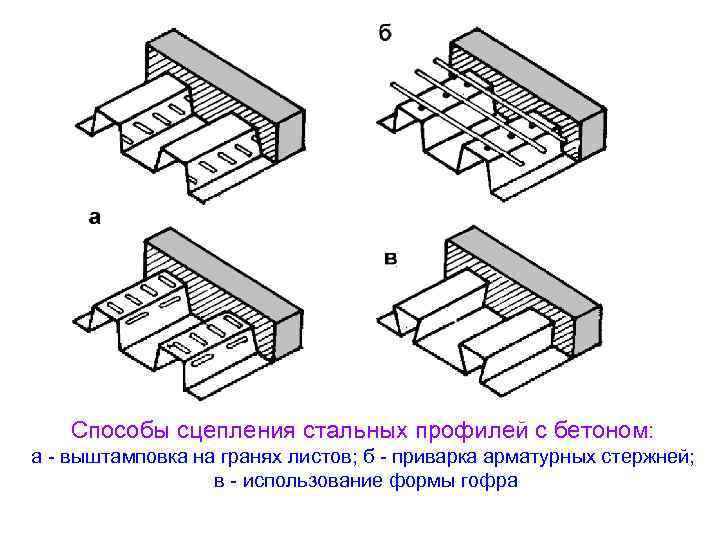

Способы сцепления стальных профилей с бетоном: а - выштамповка на гранях листов; б - приварка арматурных стержней; в - использование формы гофра

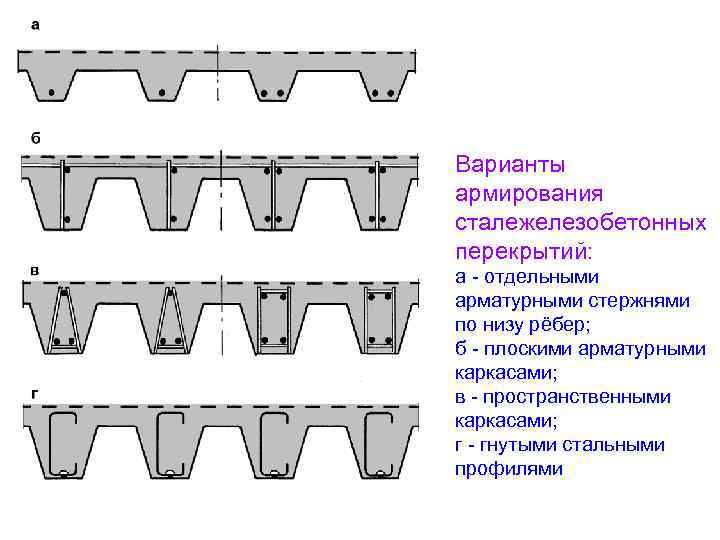

Варианты армирования сталежелезобетонных перекрытий: а - отдельными арматурными стержнями по низу рёбер; б - плоскими арматурными каркасами; в - пространственными каркасами; г - гнутыми стальными профилями

Сталежелезобетонное перекрытие (Нидерланды): 1 - стальной профилированный настил; 2 - стальной уголковый анкерный упор; 3 - стержневая арматура; 4 - стальная балка; 5 – бетон

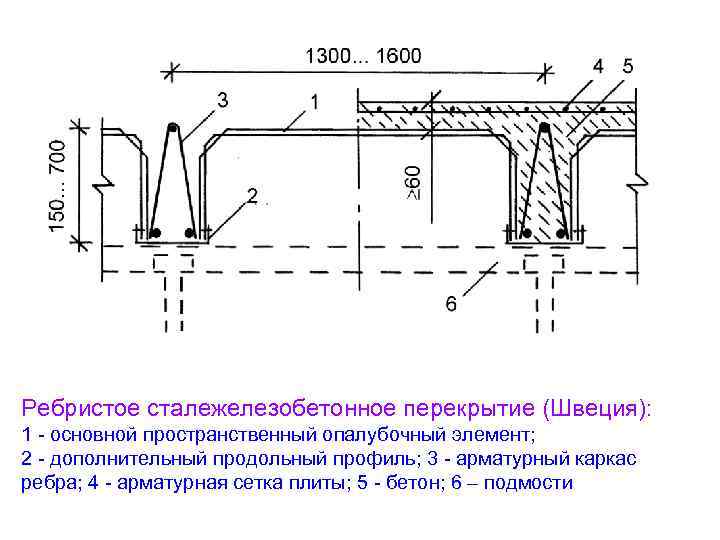

Ребристое сталежелезобетонное перекрытие (Швеция): 1 - основной пространственный опалубочный элемент; 2 - дополнительный продольный профиль; 3 - арматурный каркас ребра; 4 - арматурная сетка плиты; 5 - бетон; 6 – подмости
