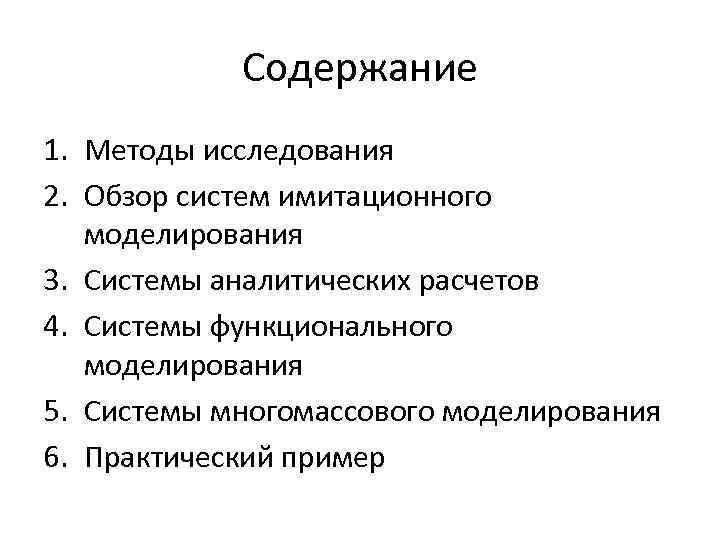

Содержание 1. Методы исследования 2. Обзор систем имитационного моделирования 3. Системы аналитических расчетов 4. Системы функционального моделирования 5. Системы многомассового моделирования 6. Практический пример

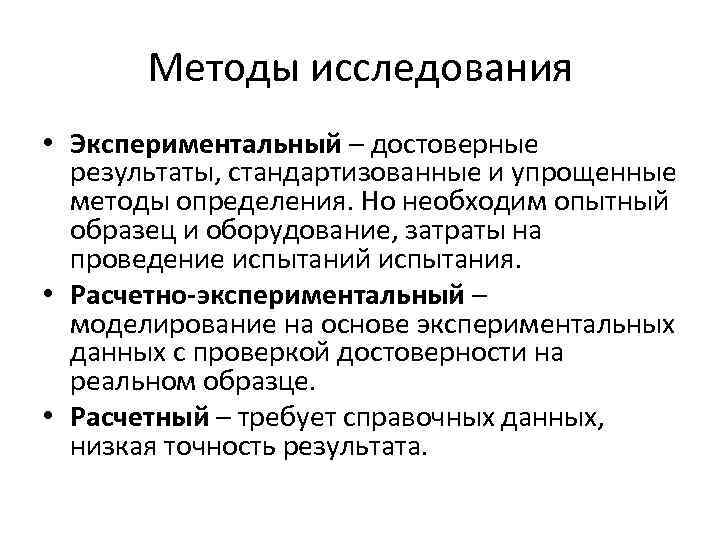

Методы исследования • Экспериментальный – достоверные результаты, стандартизованные и упрощенные методы определения. Но необходим опытный образец и оборудование, затраты на проведение испытаний испытания. • Расчетно-экспериментальный – моделирование на основе экспериментальных данных с проверкой достоверности на реальном образце. • Расчетный – требует справочных данных, низкая точность результата.

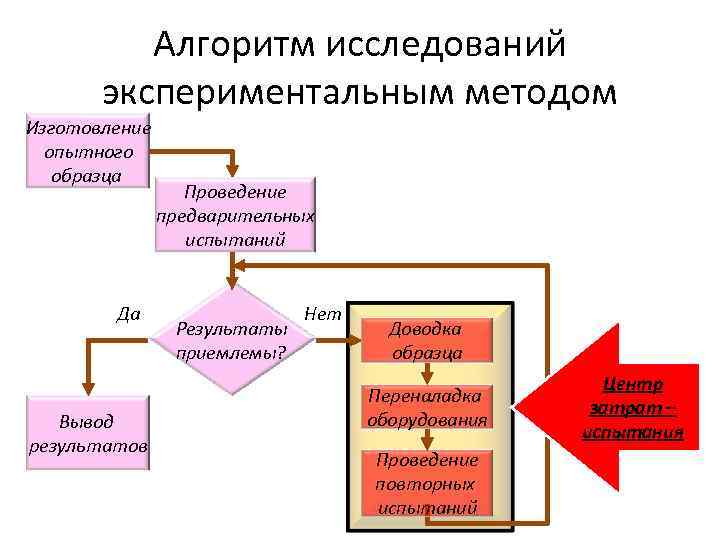

Алгоритм исследований экспериментальным методом Изготовление опытного образца Проведение предварительных испытаний Да Нет Результаты Доводка приемлемы? образца Центр Переналадка затрат – Вывод оборудования испытания результатов Проведение повторных испытаний

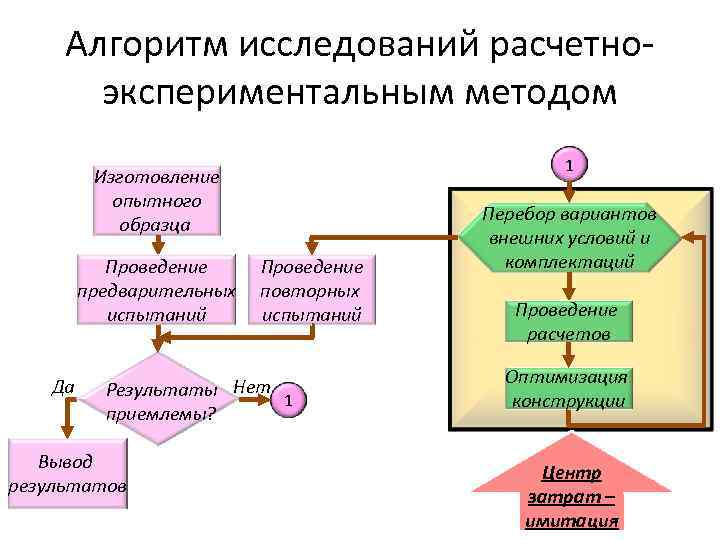

Алгоритм исследований расчетно- экспериментальным методом 1 Изготовление опытного Перебор вариантов образца внешних условий и Проведение комплектаций предварительных повторных испытаний Проведение расчетов Оптимизация Да Результаты Нет 1 конструкции приемлемы? Вывод Центр результатов затрат – имитация

Терминология • Моделирование , исследование объектов познания на их моделях; построение и изучение моделей реально существующих предметов и явлений. . . [http: //dic. academic. ru] • Математическая модель, приближённое описание какого-либо класса явлений внешнего мира, выраженное с помощью математической символики. [http: //dic. academic. ru] • Компьютерное моделирование - метод решения задачи анализа или синтеза сложной системы на основе использования ее компьютерной модели. [http: //www. computerra. ru] • Имитационные модели связаны … с принципом имитации с помощью информационных и программных средств сложных процессов и систем в самом сложном аспекте – динамическом. [http: //dic. academic. ru]

Классификация САПР По области использования • САПР в области машиностроения • САПР в радиоэлектронике • САПР в области строительства • Специализированные САПР По целевому назначению • Конструкторские САПР (CAD -системы) • Технологические САПР (CAM -системы) • САПР для инженерных расчетов (CAE-системы) По характеру базовой системы • САПР на базе машинной графики • САПР на базе СУБД • САПР на базе конкретного прикладного пакета • Комплексные САПР По масштабу • Легкие • Средние • Тяжелые

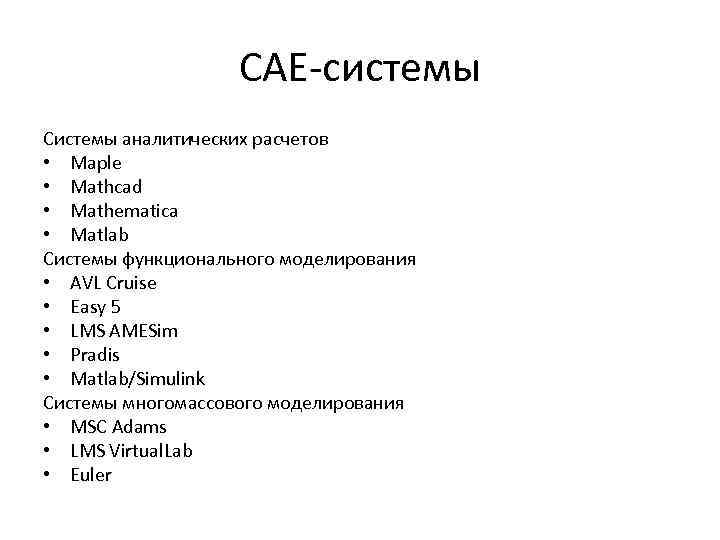

CAE-системы Системы аналитических расчетов • Maple • Mathcad • Mathematica • Matlab Системы функционального моделирования • AVL Cruise • Easy 5 • LMS AMESim • Pradis • Matlab/Simulink Системы многомассового моделирования • MSC Adams • LMS Virtual. Lab • Euler

Системы аналитических расчетов Особенности: • Использование символьного и численного методов вычислений • Простой и гибкий язык программирования • Одновременное вычисление и документирование • Возможность отслеживания взаимосвязей в расчетах • Выбор оптимального способа проведения вычислений • Возможность работы с динамическими матрицами • Широкий набор инструментов вычисления и визуализации • Расширяемость • Возможность работы с периферийными устройствами • Возможность распараллеливания расчетов

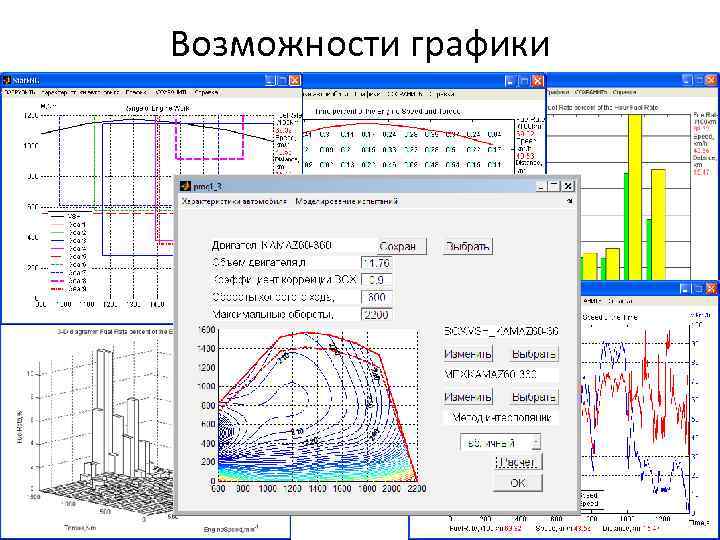

Возможности графики

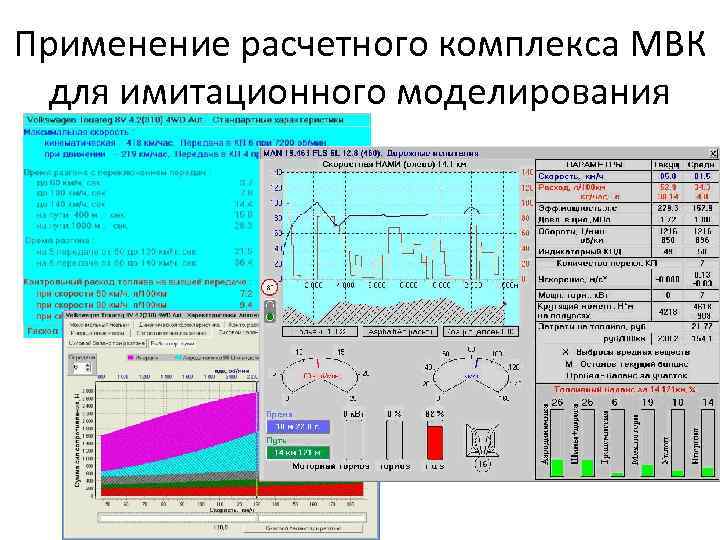

Применение расчетного комплекса МВК для имитационного моделирования

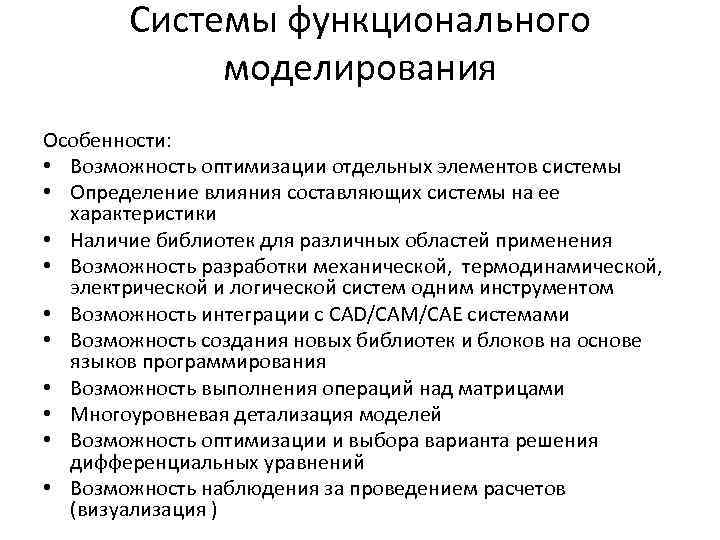

Системы функционального моделирования Особенности: • Возможность оптимизации отдельных элементов системы • Определение влияния составляющих системы на ее характеристики • Наличие библиотек для различных областей применения • Возможность разработки механической, термодинамической, электрической и логической систем одним инструментом • Возможность интеграции с CAD/CAM/CAE системами • Возможность создания новых библиотек и блоков на основе языков программирования • Возможность выполнения операций над матрицами • Многоуровневая детализация моделей • Возможность оптимизации и выбора варианта решения дифференциальных уравнений • Возможность наблюдения за проведением расчетов (визуализация )

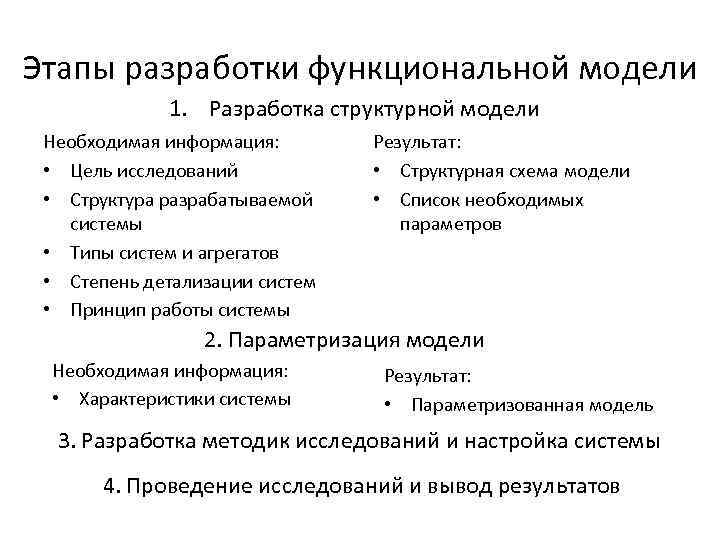

Этапы разработки функциональной модели 1. Разработка структурной модели Необходимая информация: Результат: • Цель исследований • Структурная схема модели • Структура разрабатываемой • Список необходимых системы параметров • Типы систем и агрегатов • Степень детализации систем • Принцип работы системы 2. Параметризация модели Необходимая информация: Результат: • Характеристики системы • Параметризованная модель 3. Разработка методик исследований и настройка системы 4. Проведение исследований и вывод результатов

Структурная модель автомобиля Описание внешних условий Описание системы управления Описание автомобиля и шин Описание двигателя Описание трансмиссии

Ввод параметров модели

Разработка методик исследований и настройка системы

Проведение исследований и вывод результатов

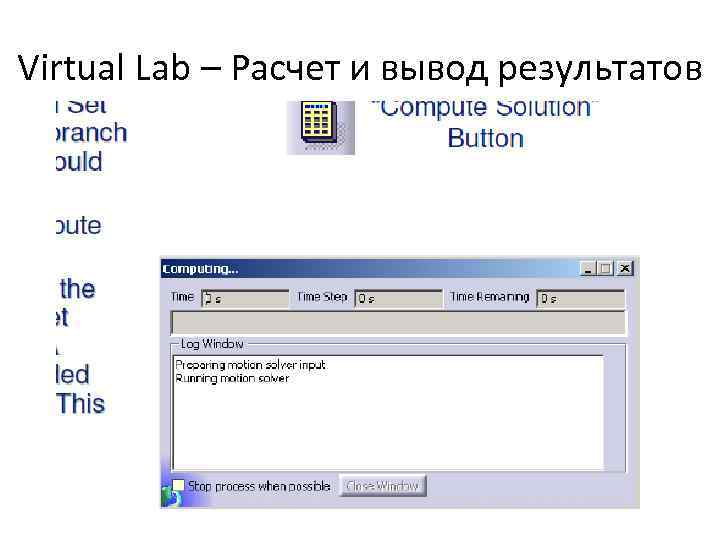

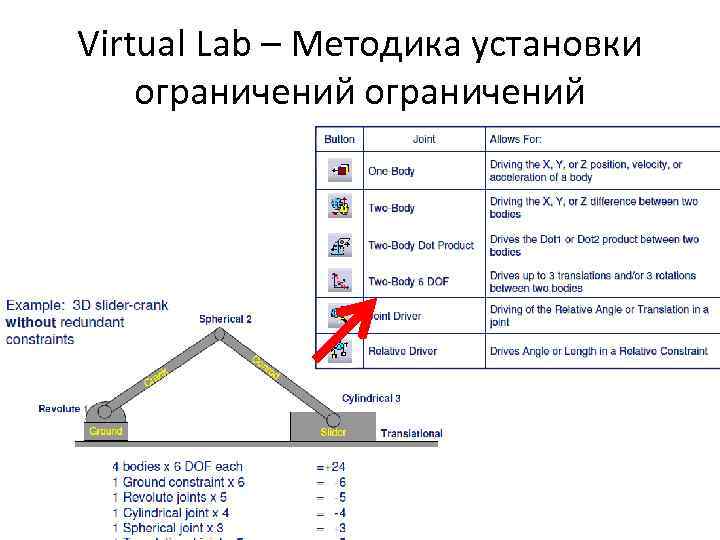

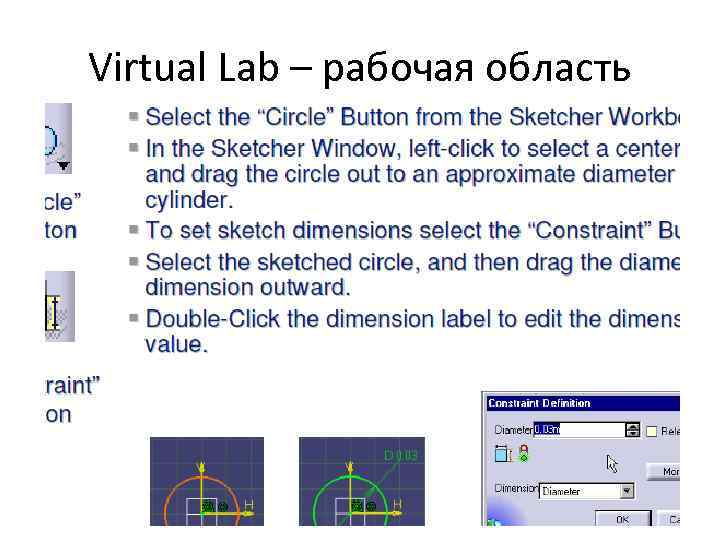

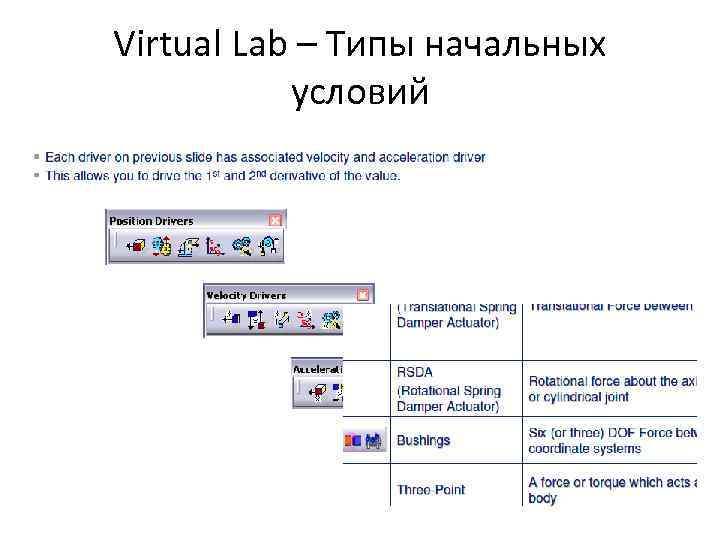

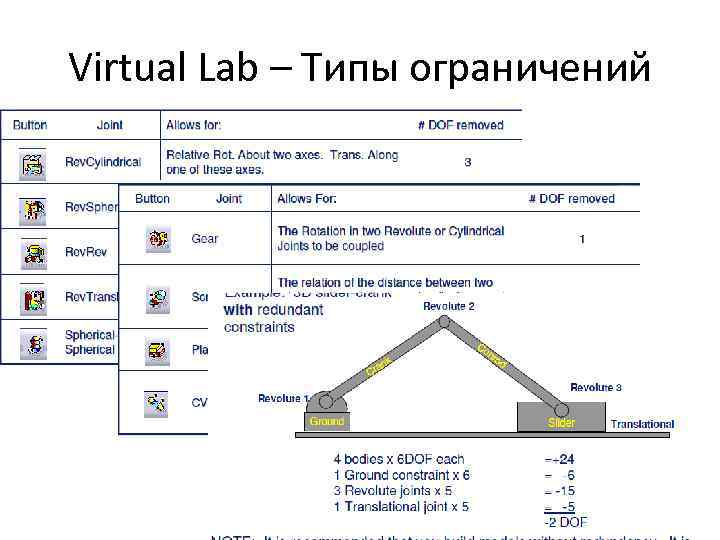

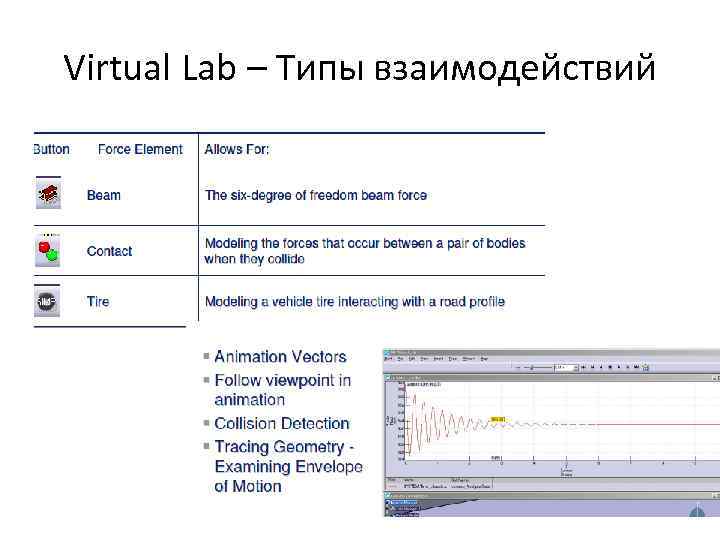

Системы многомассового моделирования Особенности • широкий набор видов кинематических связей, звеньев, нагрузок, воздействий • Автоматическая параметризация моделей • визуализация результатов моделирования • идентификация столкновений компонентов системы, определение габаритных размеров пространства, необходимого для её движущихся частей • определение уровня нагрузок и необходимой мощности приводов • Возможность интеграции с CAD/CAE системами • Учет массово-инерционных характеристик, геометрии CAD и плотности материала • Задание размеров двигателей и приводов путем расчета сил и вращающих моментов, необходимых для задания требуемых параметров движения механизма • возможность учета податливости компонентов

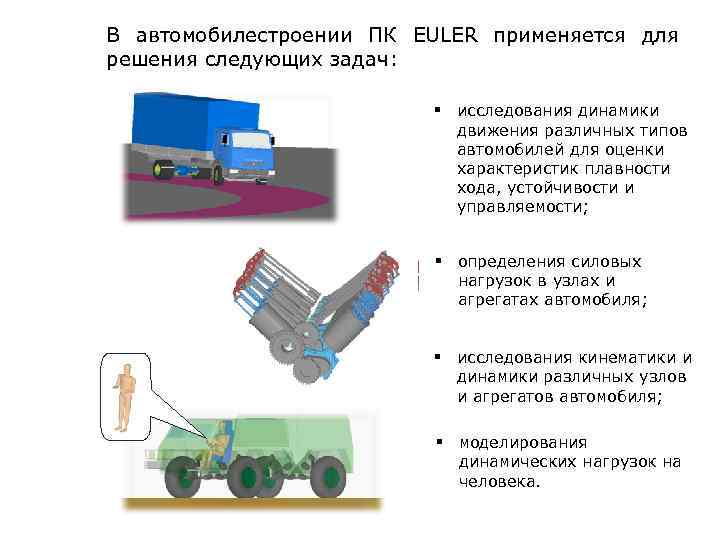

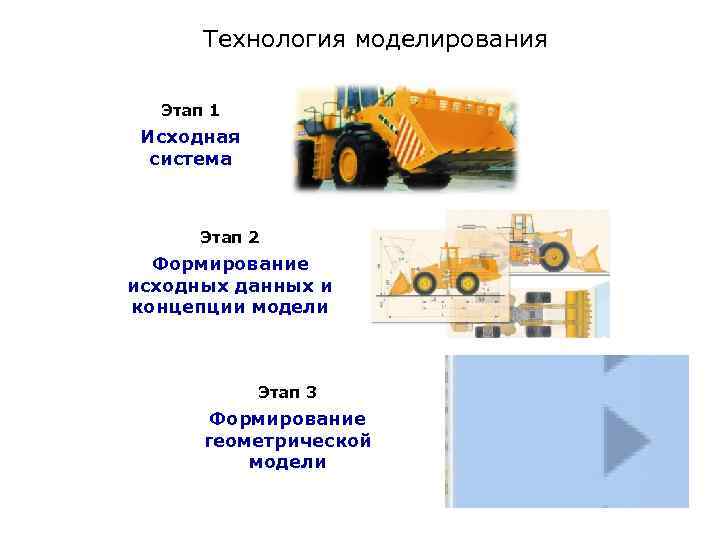

В автомобилестроении ПК EULER применяется для решения следующих задач: § исследования динамики движения различных типов автомобилей для оценки характеристик плавности хода, устойчивости и управляемости; § определения силовых нагрузок в узлах и агрегатах автомобиля; § исследования кинематики и динамики различных узлов и агрегатов автомобиля; § моделирования динамических нагрузок на человека.

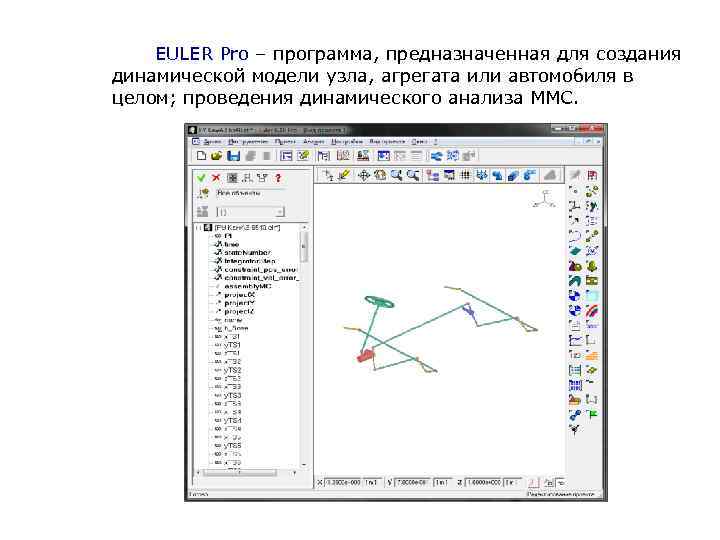

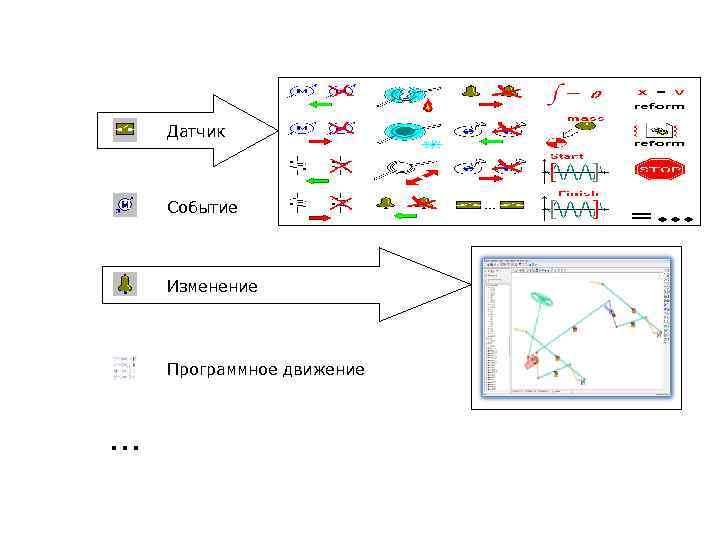

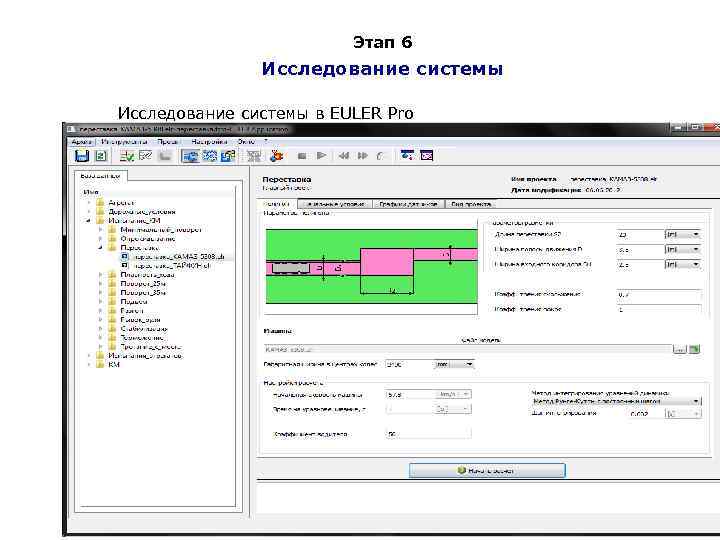

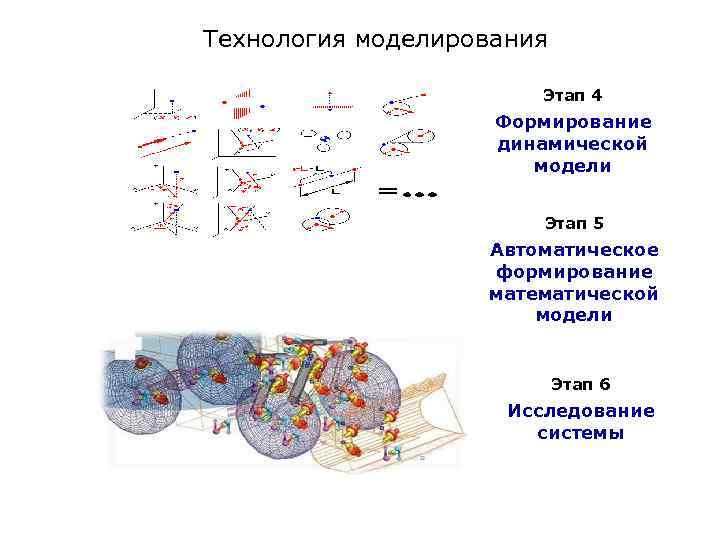

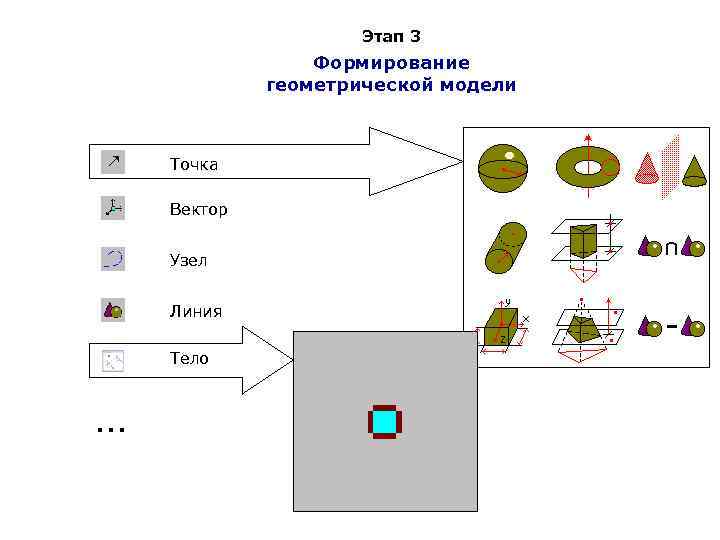

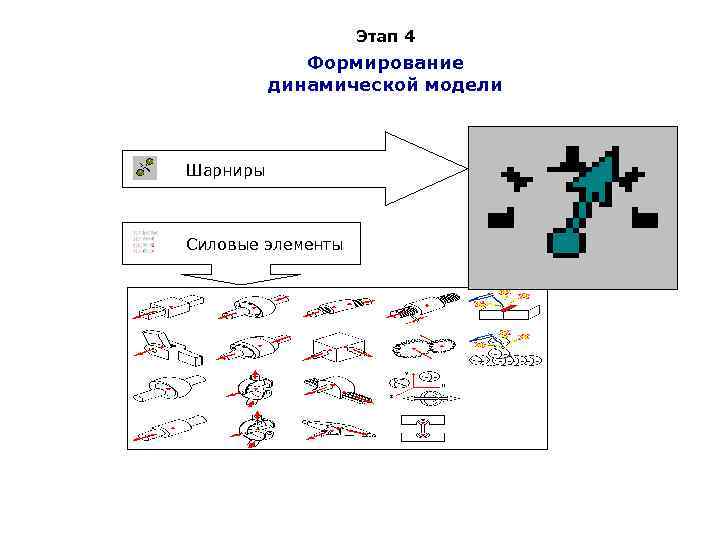

EULER Pro – программа, предназначенная для создания динамической модели узла, агрегата или автомобиля в целом; проведения динамического анализа ММС.

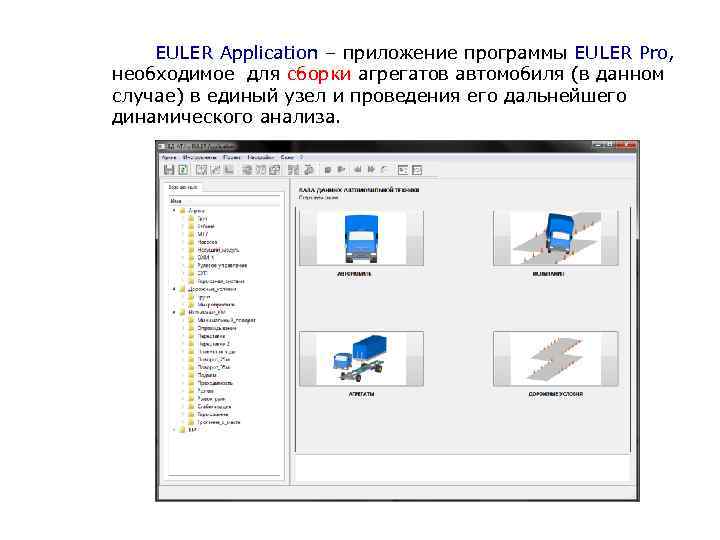

EULER Application – приложение программы EULER Pro, необходимое для сборки агрегатов автомобиля (в данном случае) в единый узел и проведения его дальнейшего динамического анализа.
