СМПО ППИ «КЕДР» Режим администратора НПЦ «Инновационная Техника и Технологии» Санкт Петербург, 2009 г. СМПО ППИ «КЕДР» Режим администратора НПЦ «Инновационная Техника и Технологии» Санкт Петербург, 2009 г.

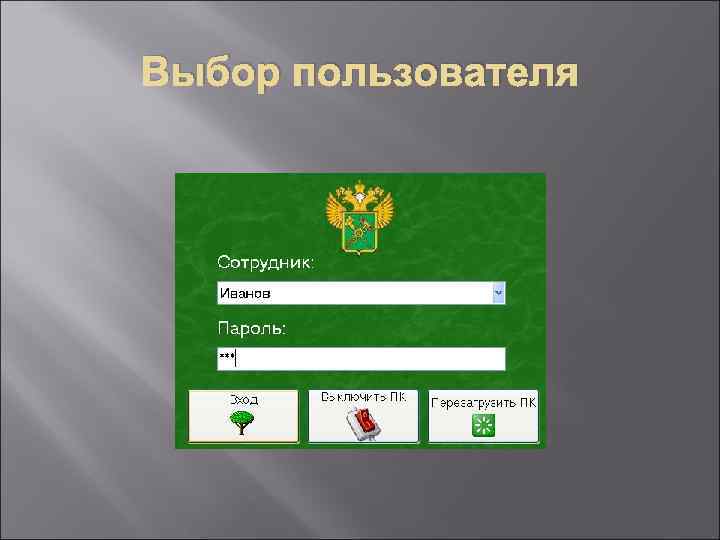

Выбор пользователя Выбор пользователя

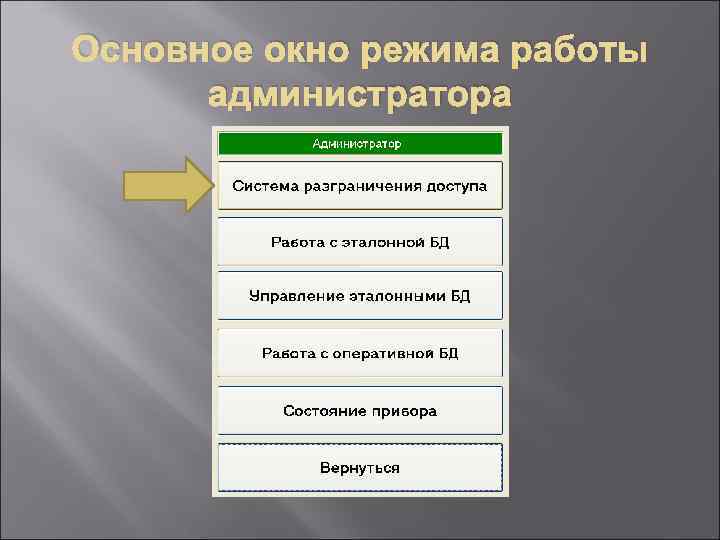

Основное окно режима работы администратора Основное окно режима работы администратора

Система разграничения доступа Кнопки внизу позволяют управлять учетными записями сотрудников: создавать новые, редактировать и Система разграничения доступа Кнопки внизу позволяют управлять учетными записями сотрудников: создавать новые, редактировать и удалять имеющиеся Учетная запись сотрудника содержит его имя, пароль и рабочую папку, в которой хранятся созданные сотрудником акты таможенного досмотра

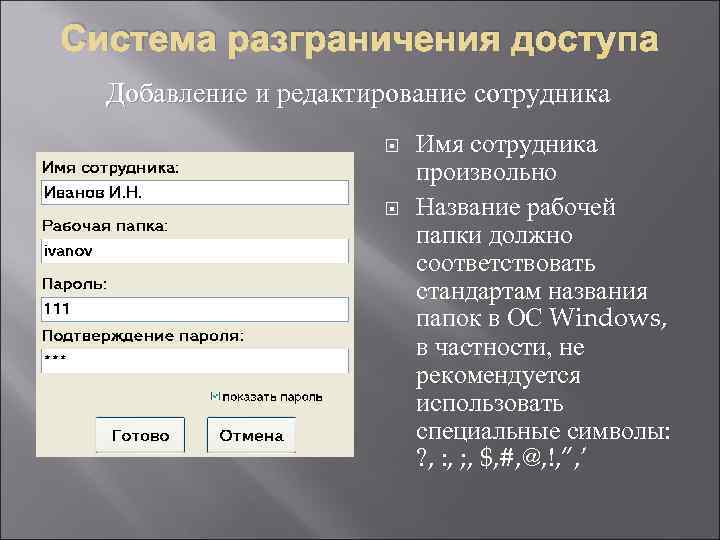

Система разграничения доступа Добавление и редактирование сотрудника Имя сотрудника произвольно Название рабочей папки должно Система разграничения доступа Добавление и редактирование сотрудника Имя сотрудника произвольно Название рабочей папки должно соответствовать стандартам названия папок в ОС Windows, в частности, не рекомендуется использовать специальные символы: ? , : , ; , $, #, @, !, ”, ’

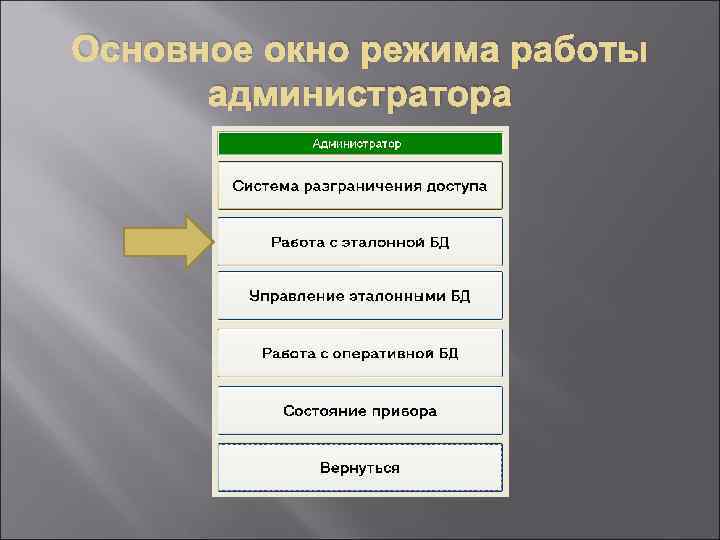

Основное окно режима работы администратора Основное окно режима работы администратора

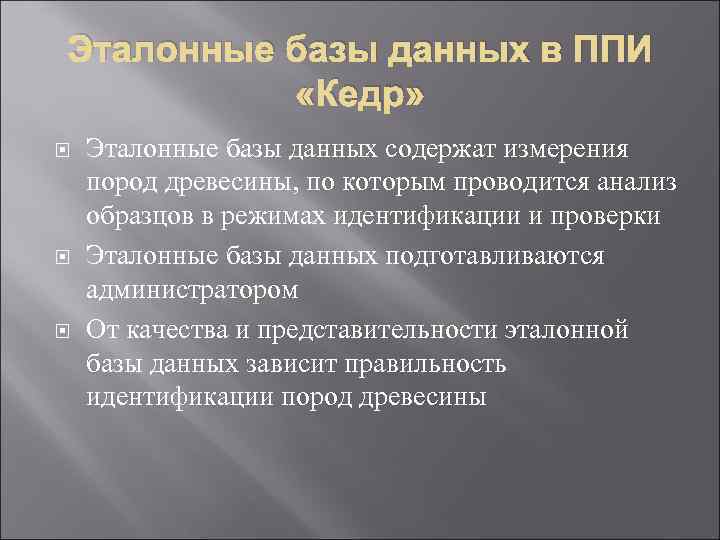

Эталонные базы данных в ППИ «Кедр» Эталонные базы данных содержат измерения пород древесины, по Эталонные базы данных в ППИ «Кедр» Эталонные базы данных содержат измерения пород древесины, по которым проводится анализ образцов в режимах идентификации и проверки Эталонные базы данных подготавливаются администратором От качества и представительности эталонной базы данных зависит правильность идентификации пород древесины

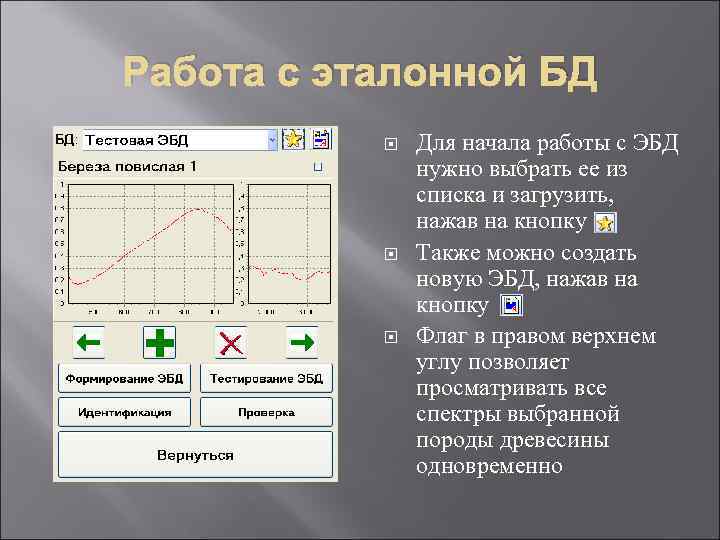

Работа с эталонной БД Для начала работы с ЭБД нужно выбрать ее из списка Работа с эталонной БД Для начала работы с ЭБД нужно выбрать ее из списка и загрузить, нажав на кнопку Также можно создать новую ЭБД, нажав на кнопку Флаг в правом верхнем углу позволяет просматривать все спектры выбранной породы древесины одновременно

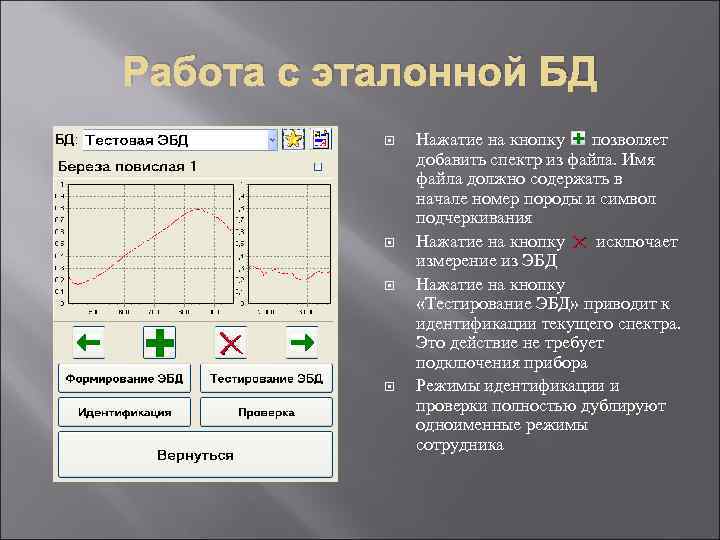

Работа с эталонной БД Нажатие на кнопку позволяет добавить спектр из файла. Имя файла Работа с эталонной БД Нажатие на кнопку позволяет добавить спектр из файла. Имя файла должно содержать в начале номер породы и символ подчеркивания Нажатие на кнопку исключает измерение из ЭБД Нажатие на кнопку «Тестирование ЭБД» приводит к идентификации текущего спектра. Это действие не требует подключения прибора Режимы идентификации и проверки полностью дублируют одноименные режимы сотрудника

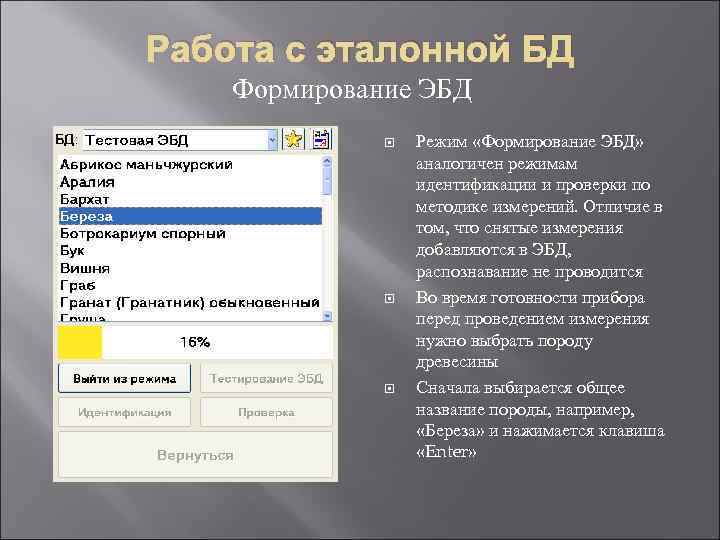

Работа с эталонной БД Формирование ЭБД Режим «Формирование ЭБД» аналогичен режимам идентификации и проверки Работа с эталонной БД Формирование ЭБД Режим «Формирование ЭБД» аналогичен режимам идентификации и проверки по методике измерений. Отличие в том, что снятые измерения добавляются в ЭБД, распознавание не проводится Во время готовности прибора перед проведением измерения нужно выбрать породу древесины Сначала выбирается общее название породы, например, «Береза» и нажимается клавиша «Enter»

Работа с эталонной БД Формирование ЭБД Появляется список названий конкретных пород, относящихся к группе Работа с эталонной БД Формирование ЭБД Появляется список названий конкретных пород, относящихся к группе «Береза» . В нем так же необходимо выбрать нужную породу и нажать клавишу «Enter» Если выбор общего названия сделан ошибочно, нажмите «Пробел»

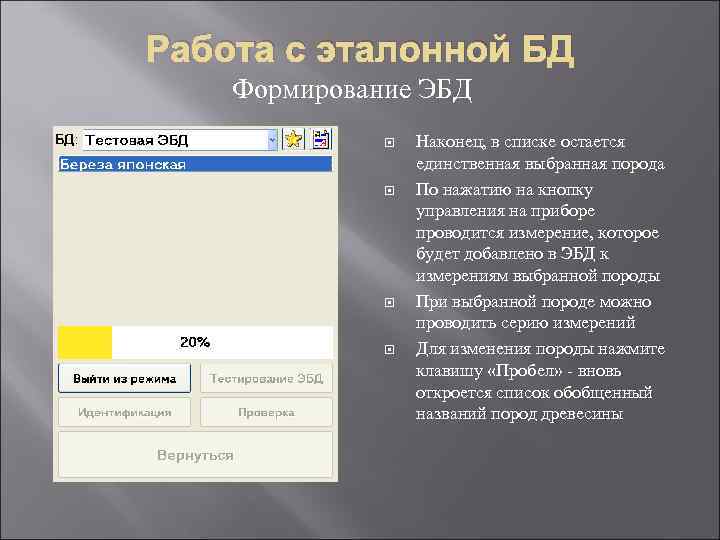

Работа с эталонной БД Формирование ЭБД Наконец, в списке остается единственная выбранная порода По Работа с эталонной БД Формирование ЭБД Наконец, в списке остается единственная выбранная порода По нажатию на кнопку управления на приборе проводится измерение, которое будет добавлено в ЭБД к измерениям выбранной породы При выбранной породе можно проводить серию измерений Для изменения породы нажмите клавишу «Пробел» вновь откроется список обобщенный названий пород древесины

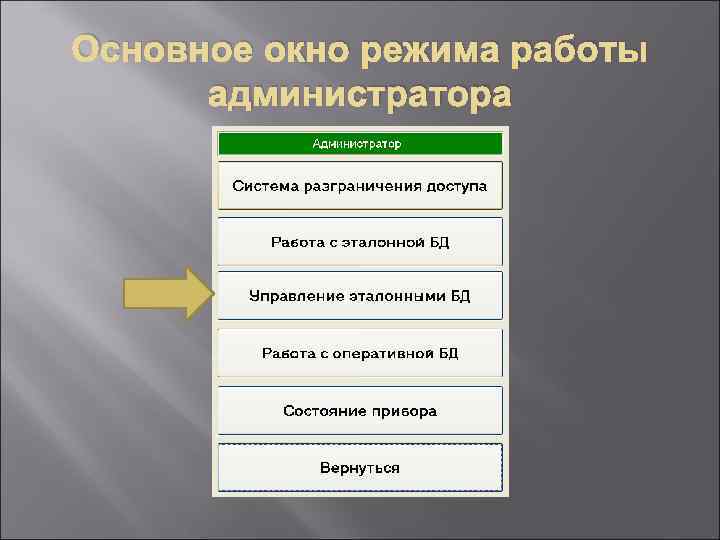

Основное окно режима работы администратора Основное окно режима работы администратора

Управление эталонными БД Пользователь имеет доступ только к отмеченным флагами ЭБД Выгрузка ЭБД (копирование Управление эталонными БД Пользователь имеет доступ только к отмеченным флагами ЭБД Выгрузка ЭБД (копирование на внешний носитель) производится нажатием на кнопку Загрузка ЭБД (добавление ЭБД с внешнего носителя) производится нажатием на кнопку Удаление выбранной ЭБД производится нажатием на кнопку

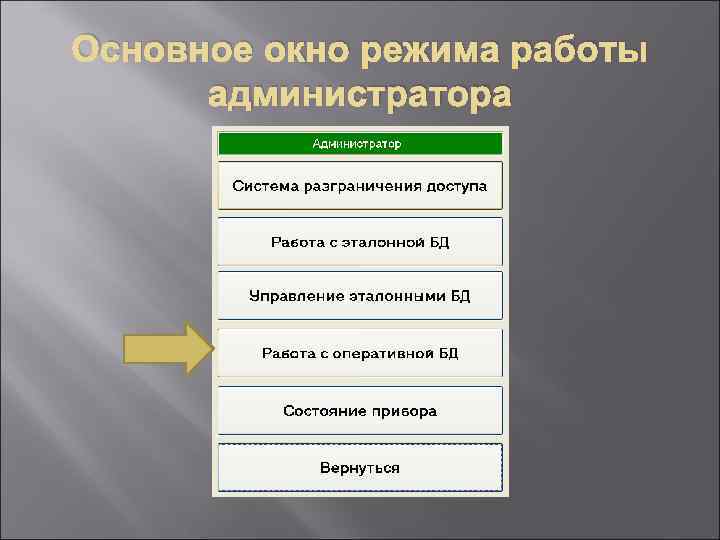

Основное окно режима работы администратора Основное окно режима работы администратора

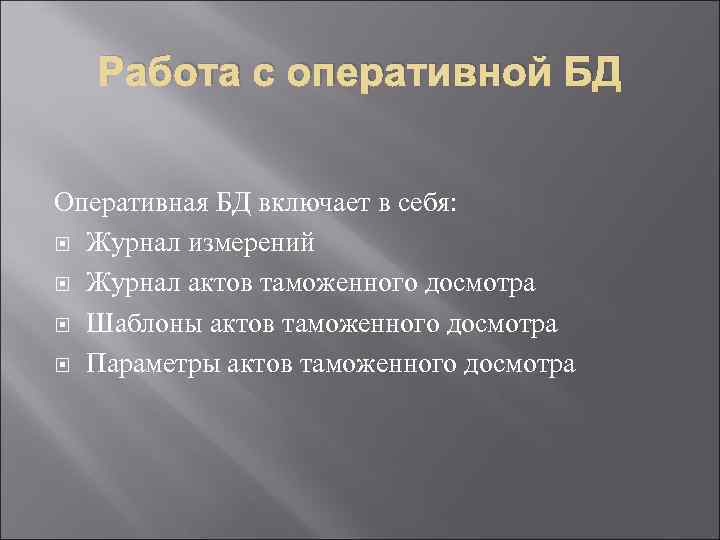

Работа с оперативной БД Оперативная БД включает в себя: Журнал измерений Журнал актов таможенного Работа с оперативной БД Оперативная БД включает в себя: Журнал измерений Журнал актов таможенного досмотра Шаблоны актов таможенного досмотра Параметры актов таможенного досмотра

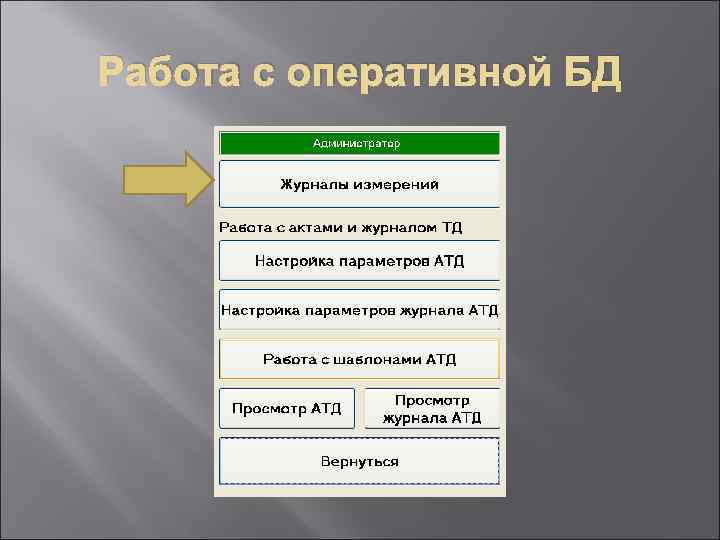

Работа с оперативной БД Работа с оперативной БД

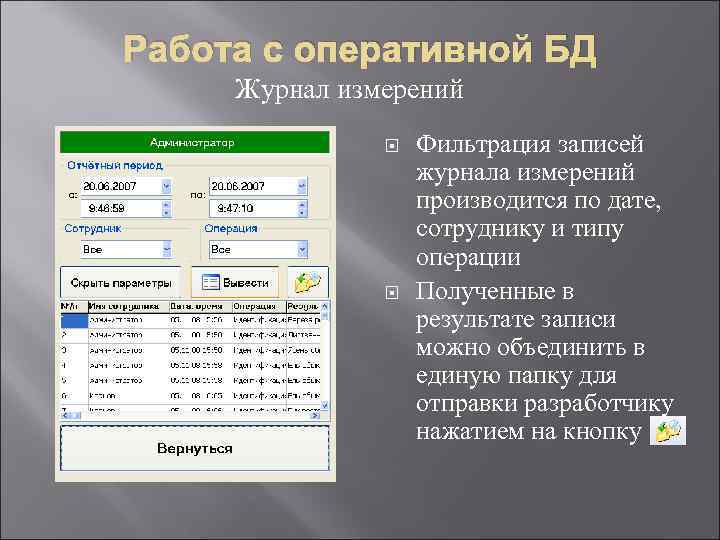

Работа с оперативной БД Журнал измерений Фильтрация записей журнала измерений производится по дате, сотруднику Работа с оперативной БД Журнал измерений Фильтрация записей журнала измерений производится по дате, сотруднику и типу операции Полученные в результате записи можно объединить в единую папку для отправки разработчику нажатием на кнопку

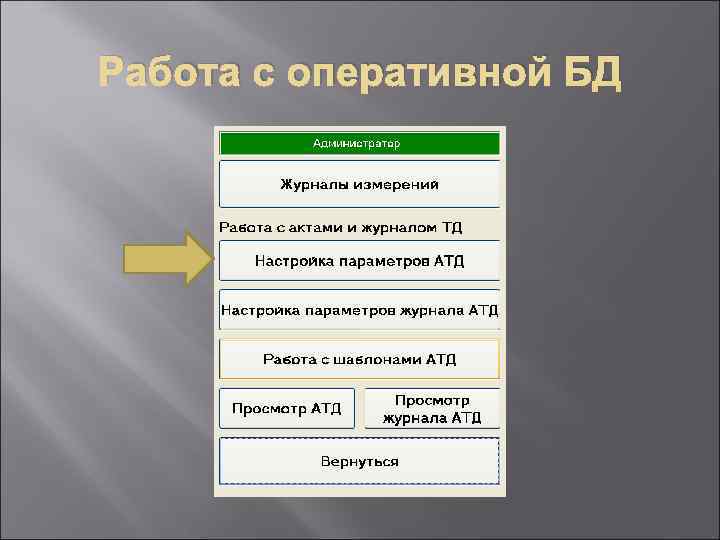

Работа с оперативной БД Работа с оперативной БД

Работа с оперативной БД Настройка параметров АТД Параметры АТД могут иметь два типа: «текст» Работа с оперативной БД Настройка параметров АТД Параметры АТД могут иметь два типа: «текст» и «список» Параметры типа «текст» могут быть доступны сотруднику для редактирования или нет Значение по умолчанию будет предложено сотруднику автоматически. Если параметр не доступен для редактирования, сотрудник не сможет изменить значение по умолчанию Кнопки , и служат для добавления нового, изменения и удаления выбранного параметра соответственно

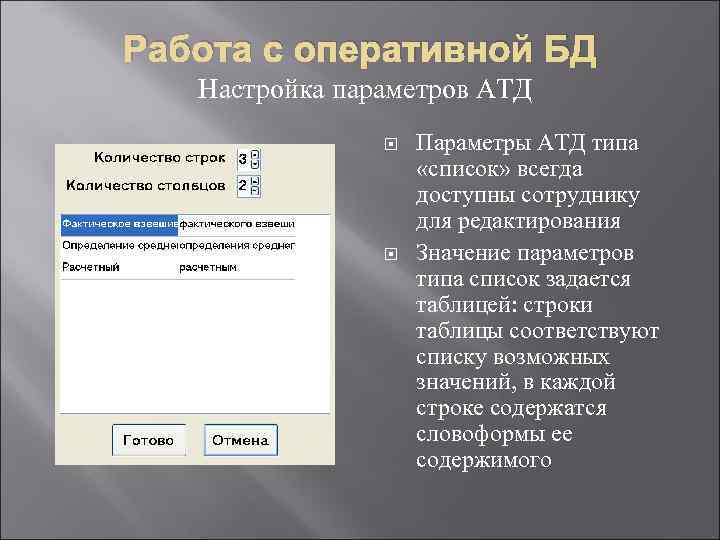

Работа с оперативной БД Настройка параметров АТД Параметры АТД типа «список» всегда доступны сотруднику Работа с оперативной БД Настройка параметров АТД Параметры АТД типа «список» всегда доступны сотруднику для редактирования Значение параметров типа список задается таблицей: строки таблицы соответствуют списку возможных значений, в каждой строке содержатся словоформы ее содержимого

Работа с оперативной БД Работа с оперативной БД

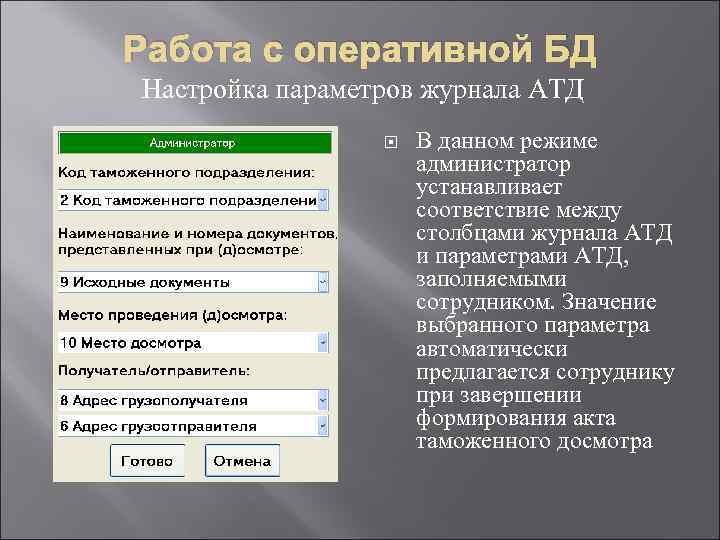

Работа с оперативной БД Настройка параметров журнала АТД В данном режиме администратор устанавливает соответствие Работа с оперативной БД Настройка параметров журнала АТД В данном режиме администратор устанавливает соответствие между столбцами журнала АТД и параметрами АТД, заполняемыми сотрудником. Значение выбранного параметра автоматически предлагается сотруднику при завершении формирования акта таможенного досмотра

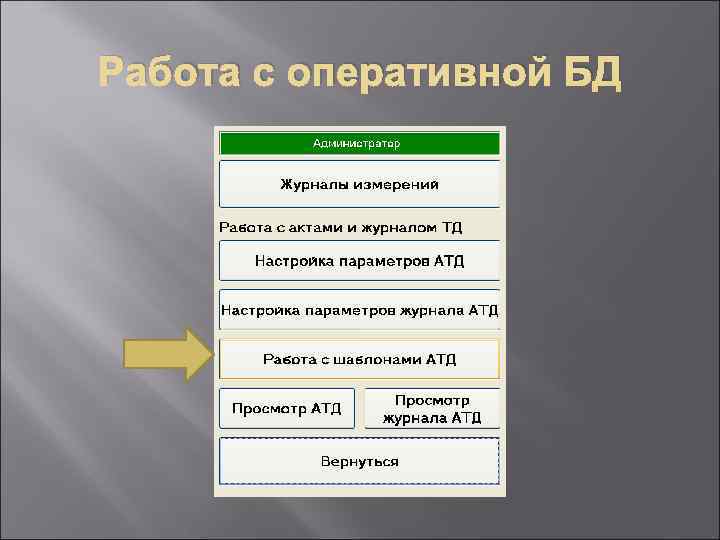

Работа с оперативной БД Работа с оперативной БД

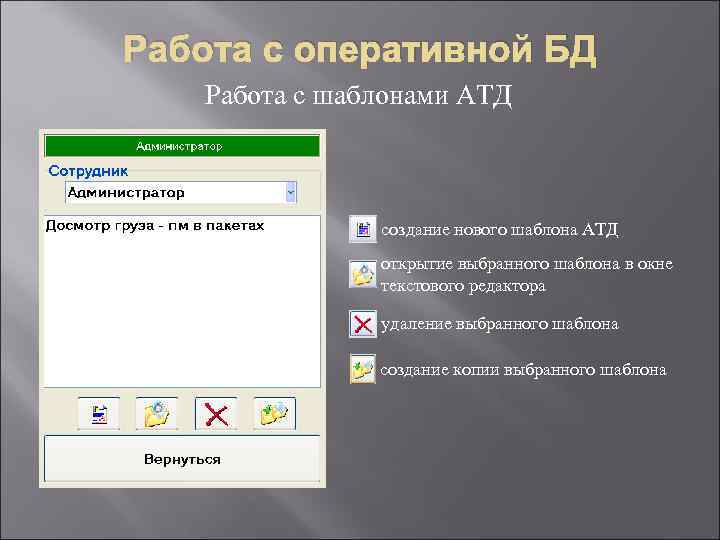

Работа с оперативной БД Работа с шаблонами АТД создание нового шаблона АТД открытие выбранного Работа с оперативной БД Работа с шаблонами АТД создание нового шаблона АТД открытие выбранного шаблона в окне текстового редактора удаление выбранного шаблона создание копии выбранного шаблона

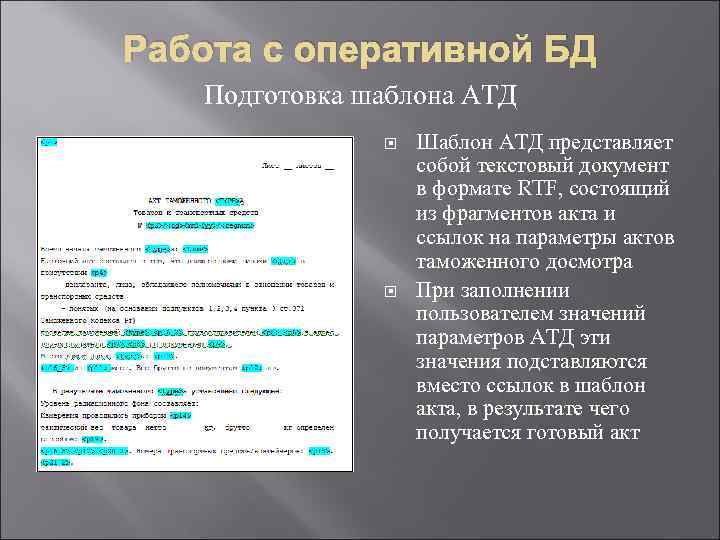

Работа с оперативной БД Подготовка шаблона АТД Шаблон АТД представляет собой текстовый документ в Работа с оперативной БД Подготовка шаблона АТД Шаблон АТД представляет собой текстовый документ в формате RTF, состоящий из фрагментов акта и ссылок на параметры актов таможенного досмотра При заполнении пользователем значений параметров АТД эти значения подставляются вместо ссылок в шаблон акта, в результате чего получается готовый акт

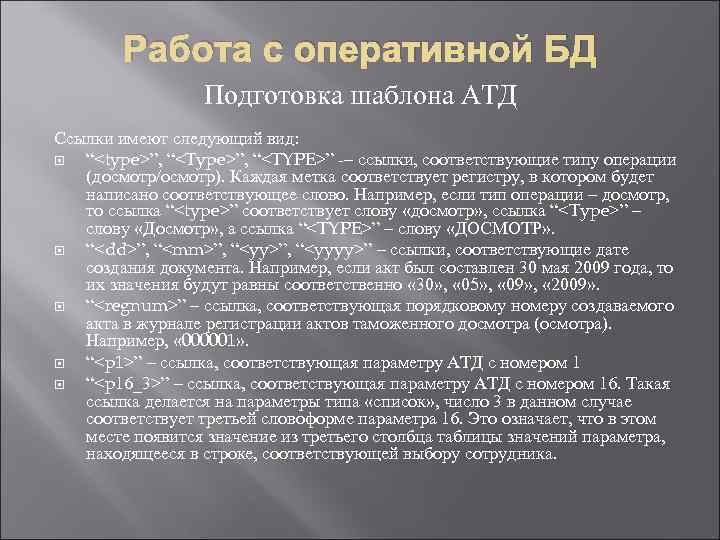

Работа с оперативной БД Подготовка шаблона АТД Ссылки имеют следующий вид: “<type>”, “<TYPE>” – Работа с оперативной БД Подготовка шаблона АТД Ссылки имеют следующий вид: “”, “” – ссылки, соответствующие типу операции (досмотр/осмотр). Каждая метка соответствует регистру, в котором будет написано соответствующее слово. Например, если тип операции – досмотр, то ссылка “” соответствует слову «досмотр» , ссылка “” – слову «Досмотр» , а ссылка “” – слову «ДОСМОТР» . “

”, “”, “” – ссылки, соответствующие дате создания документа. Например, если акт был составлен 30 мая 2009 года, то их значения будут равны соответственно « 30» , « 05» , « 09» , « 2009» . “” – ссылка, соответствующая порядковому номеру создаваемого акта в журнале регистрации актов таможенного досмотра (осмотра). Например, « 000001» . “

” – ссылка, соответствующая параметру АТД с номером 1 “

” – ссылка, соответствующая параметру АТД с номером 16. Такая ссылка делается на параметры типа «список» , число 3 в данном случае соответствует третьей словоформе параметра 16. Это означает, что в этом месте появится значение из третьего столбца таблицы значений параметра, находящееся в строке, соответствующей выбору сотрудника.

Работа с оперативной БД Работа с оперативной БД

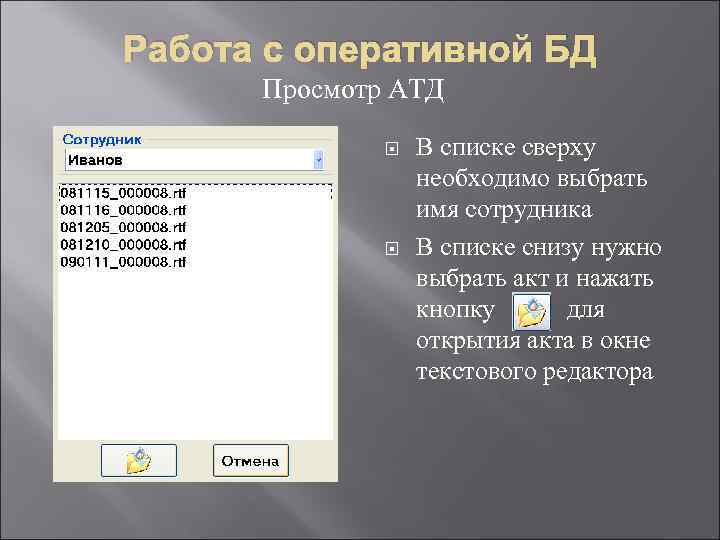

Работа с оперативной БД Просмотр АТД В списке сверху необходимо выбрать имя сотрудника В Работа с оперативной БД Просмотр АТД В списке сверху необходимо выбрать имя сотрудника В списке снизу нужно выбрать акт и нажать кнопку для открытия акта в окне текстового редактора

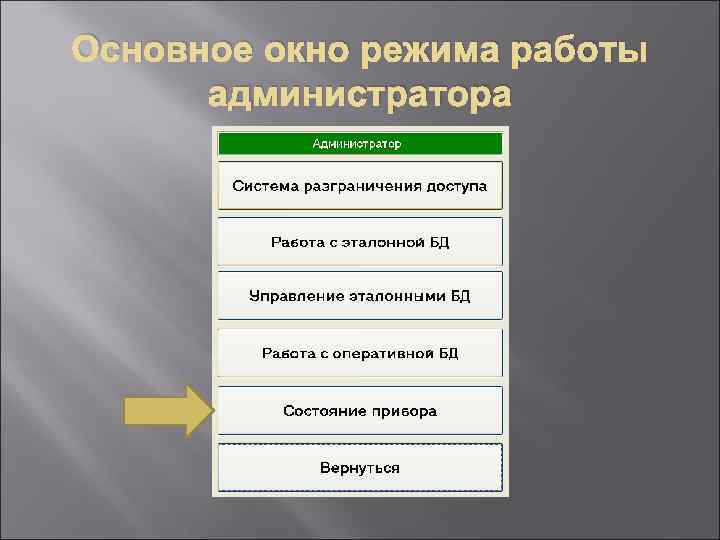

Основное окно режима работы администратора Основное окно режима работы администратора

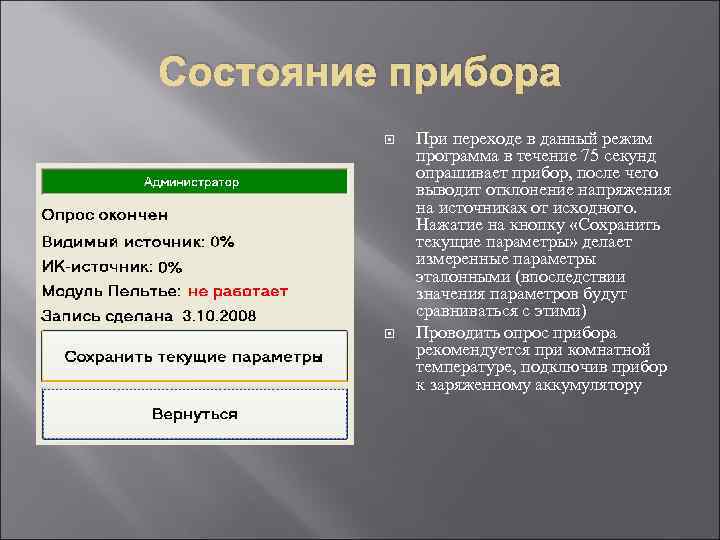

Состояние прибора При переходе в данный режим программа в течение 75 секунд опрашивает прибор, Состояние прибора При переходе в данный режим программа в течение 75 секунд опрашивает прибор, после чего выводит отклонение напряжения на источниках от исходного. Нажатие на кнопку «Сохранить текущие параметры» делает измеренные параметры эталонными (впоследствии значения параметров будут сравниваться с этими) Проводить опрос прибора рекомендуется при комнатной температуре, подключив прибор к заряженному аккумулятору
