Смоленский государственный медицинский университет Министерства здравоохранения Российской Федерации Кафедра физики, математики и медицинской информатики Смоленский государственный медицинский университет Министерства здравоохранения Российской Федерации Кафедра физики, математики и медицинской информатики Практическое занятие № 2 Проектирование базы данных Кандидат технических наук Нивеницын Э. Л. Смоленск - 2015 1

Первая нормальная форма (1 НФ) 2 Первая нормальная форма (1 НФ) 2

3 Вторая нормальная форма (2 НФ) 3 Вторая нормальная форма (2 НФ)

Третья нормальная форма (3 НФ) 4 Третья нормальная форма (3 НФ) 4

Формальные правила выделения информационных объектов 5 1. На основе описания предметной области выявить документы Формальные правила выделения информационных объектов 5 1. На основе описания предметной области выявить документы и их реквизиты, подлежащие хранению в базе данных 2. Определить функциональные зависимости между реквизитами 3. Выбрать все зависимые реквизиты и указать для каждого все его ключевые реквизиты, т. е. от которых он зависит (один или несколько) 4. Сгруппировать реквизиты, зависимые от одинаковых ключевых реквизитов (полученные группы зависимых реквизитов вместе с их ключевыми реквизитами образуют информационные объекты)

Документы описывающие предметную область 6 Документы описывающие предметную область 6

Документы описывающие предметную область 7 Документы описывающие предметную область 7

8 Анализ документов-источников 8 Анализ документов-источников

Анализ документов-источников 9 Анализ документов-источников 9

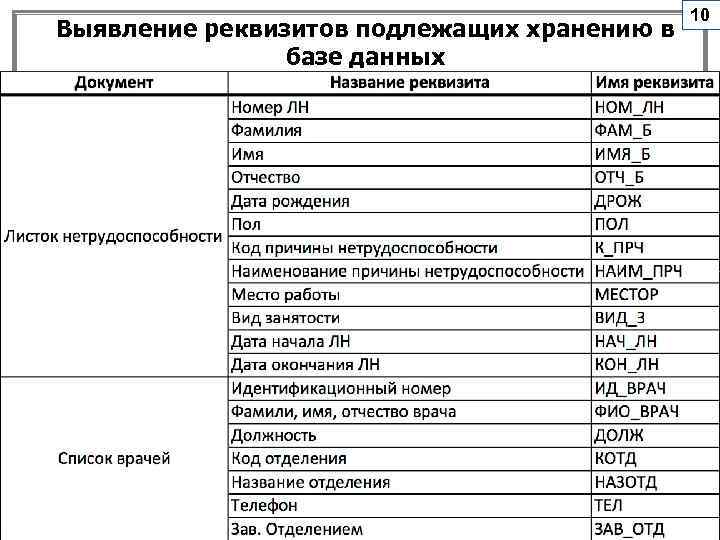

Выявление реквизитов подлежащих хранению в базе данных 10 Выявление реквизитов подлежащих хранению в базе данных 10

Установление функциональной зависимости между реквизитами 11 Установление функциональной зависимости между реквизитами 11

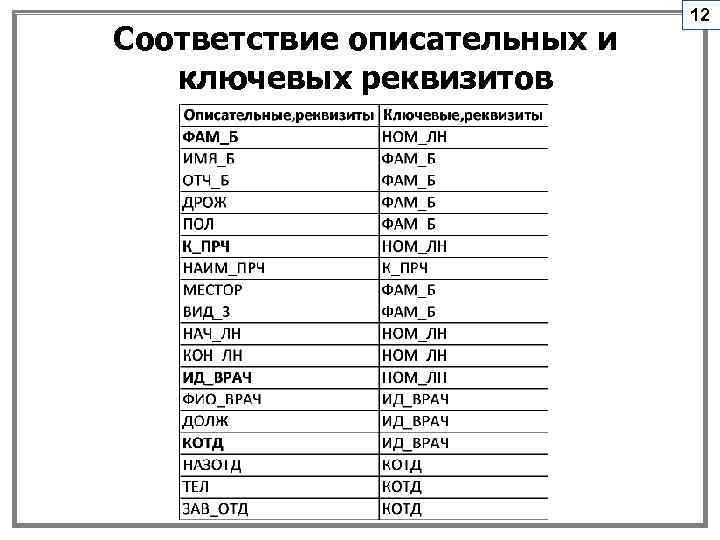

Соответствие описательных и ключевых реквизитов 12 Соответствие описательных и ключевых реквизитов 12

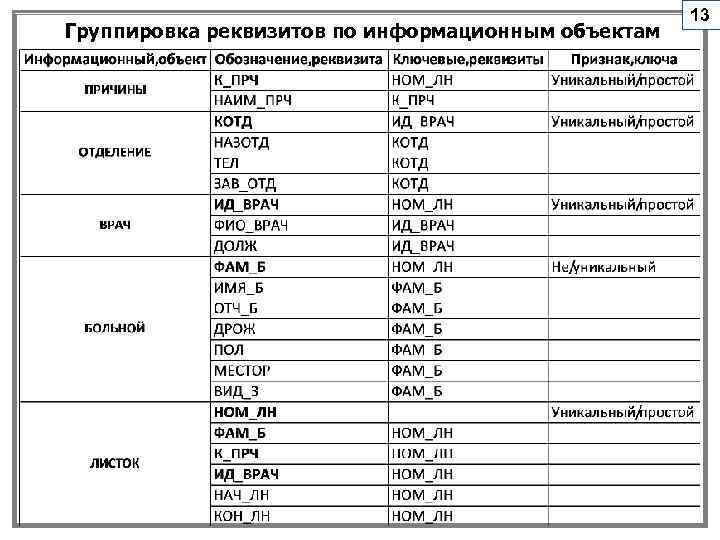

Группировка реквизитов по информационным объектам 13 Группировка реквизитов по информационным объектам 13

Группировка реквизитов по информационным объектам 14 Группировка реквизитов по информационным объектам 14

Виды связей в реляционных базах данных 1: 1 1: М 15 Виды связей в реляционных базах данных 1: 1 1: М 15

16 Основные определения реляционных объектов данных М: М 1: М М: 1 16 Основные определения реляционных объектов данных М: М 1: М М: 1

Логическая структура реляционной базы данным 17 Логическая структура реляционной базы данным 17

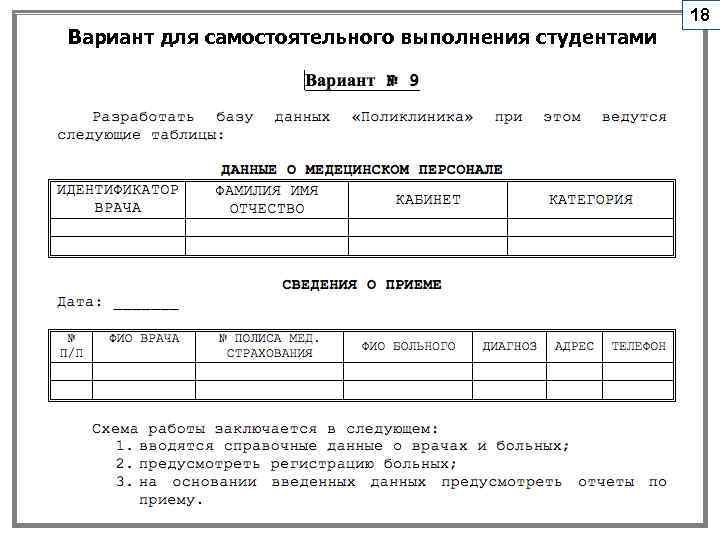

Вариант для самостоятельного выполнения студентами 18 Вариант для самостоятельного выполнения студентами 18

Что должен содержать ответ 19 Что должен содержать ответ 19

Спасибо за внимание! Нивеницын Эдуард Леонидович E-mail: enivenicyn@mail. ru Российская Федерация Спасибо за внимание! Нивеницын Эдуард Леонидович E-mail: enivenicyn@mail. ru Российская Федерация
