СМЕСИТЕЛИ Пропеллерная мешалка

СМЕСИТЕЛИ
Пропеллерная мешалка
Конструкции мешалок Двухлопастная мешалка:
Двойная пропеллерная мешалка с диффузором 1 – пропеллеры 2
Лопастная мешалка
Рамная мешалка Якорная мешалка
Схема планетарной мешалки
Турбинная мешалка с направляющим аппаратом
Дисковая мешалка 1 3
Барабанная мешалка
Воздушный барботер
1
Скачать презентацию СМЕСИТЕЛИ Пропеллерная мешалка Скачать презентацию СМЕСИТЕЛИ Пропеллерная мешалка

5 смесители корр.ppt

  • Количество слайдов: 12

>СМЕСИТЕЛИ СМЕСИТЕЛИ

>Пропеллерная мешалка Пропеллерная мешалка

> Конструкции мешалок Двухлопастная мешалка: Конструкции мешалок Двухлопастная мешалка: Пропеллерная: 1, 2 - с вертикальными лопастями 9 – двухлопастная 3 – наклонными (под 45 о) 10 – трехлопастная Четырехлопастная с лопастями: Турбинная: 4 – вертикальными, 11 – трехлопастная 5, 6 – с наклоном; 12 – шестилопатная с Якорная: 7 – двухлопастная направляющим аппаратом 8 - четырехлопастная

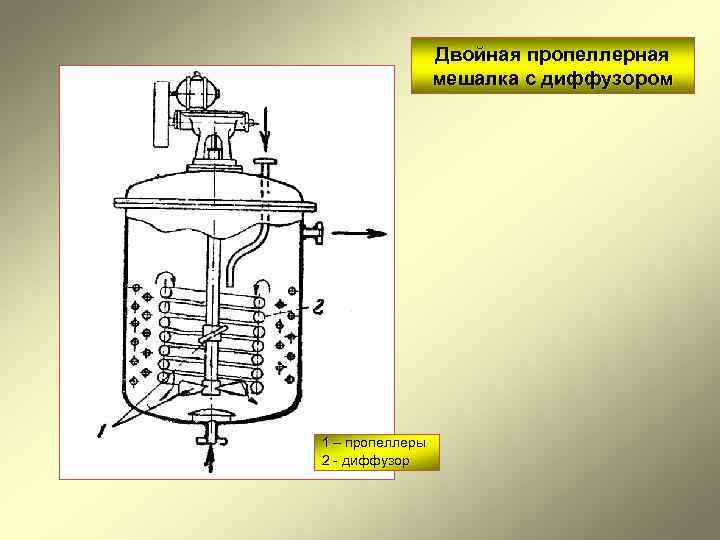

> Двойная пропеллерная мешалка с диффузором 1 – пропеллеры 2 Двойная пропеллерная мешалка с диффузором 1 – пропеллеры 2 - диффузор

>Лопастная мешалка Лопастная мешалка

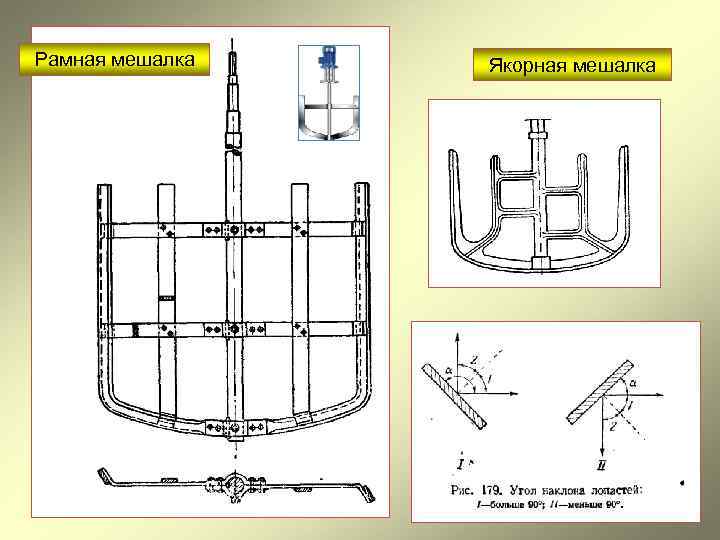

>Рамная мешалка Якорная мешалка Рамная мешалка Якорная мешалка

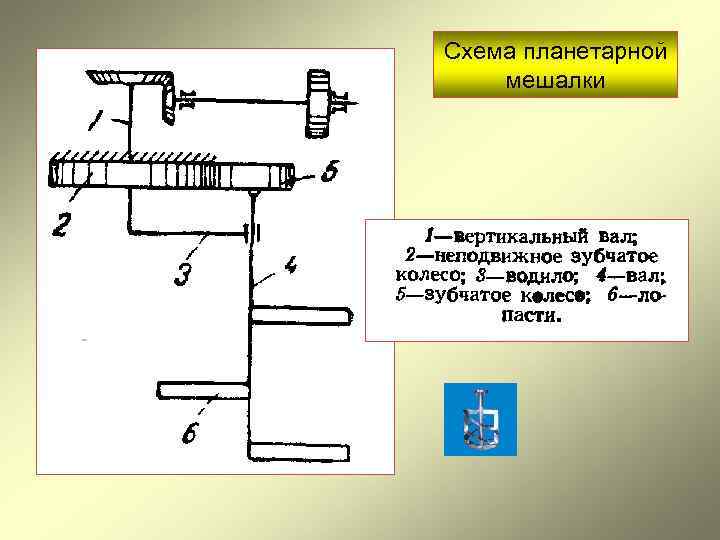

>Схема планетарной мешалки Схема планетарной мешалки

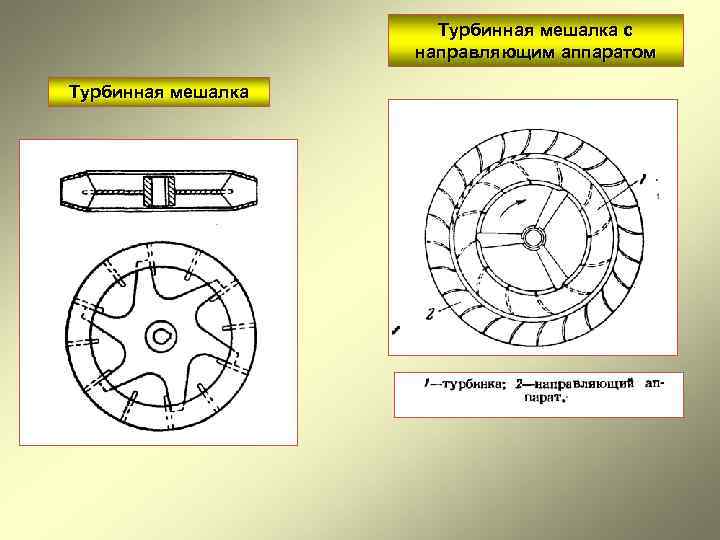

> Турбинная мешалка с направляющим аппаратом Турбинная мешалка с направляющим аппаратом Турбинная мешалка

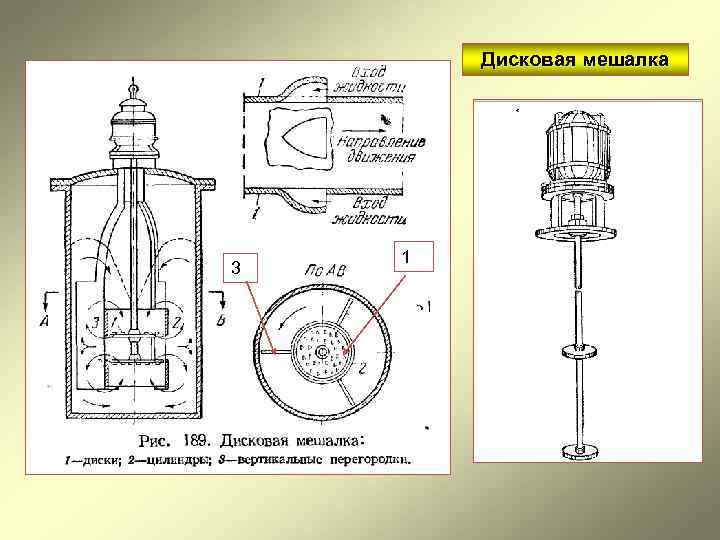

> Дисковая мешалка 1 3 Дисковая мешалка 1 3

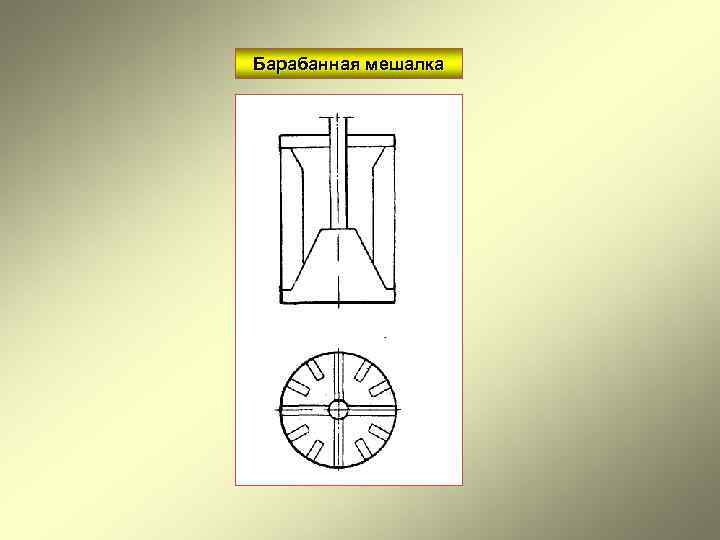

>Барабанная мешалка Барабанная мешалка

>Воздушный барботер Воздушный барботер

>1 1
