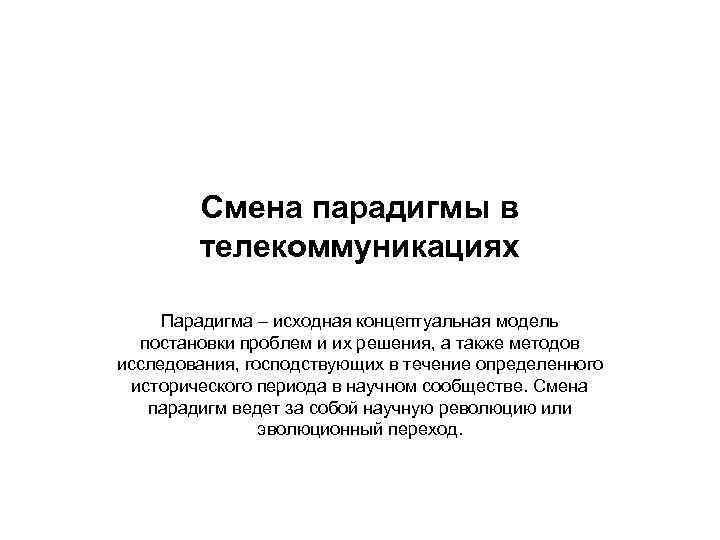

Смена парадигмы в телекоммуникациях Парадигма – исходная концептуальная модель постановки проблем и их решения, а также методов исследования, господствующих в течение определенного исторического периода в научном сообществе. Смена парадигм ведет за собой научную революцию или эволюционный переход.

Paradigm shift • «В настоящее время происходит фундаментальное изменение, сдвиг парадигмы телекоммуникационной структуры, сдвиг, который по своей значимости значительно превосходит изменение персональных коммуникаций, вызванных когда-то переходом от телеграфа к телефону. Этот сдвиг – переход от традиционных сетей с КК к сетям на базе IP – технологии» – Генеральный секретарь МСЭ-Т Иошими Утсуми

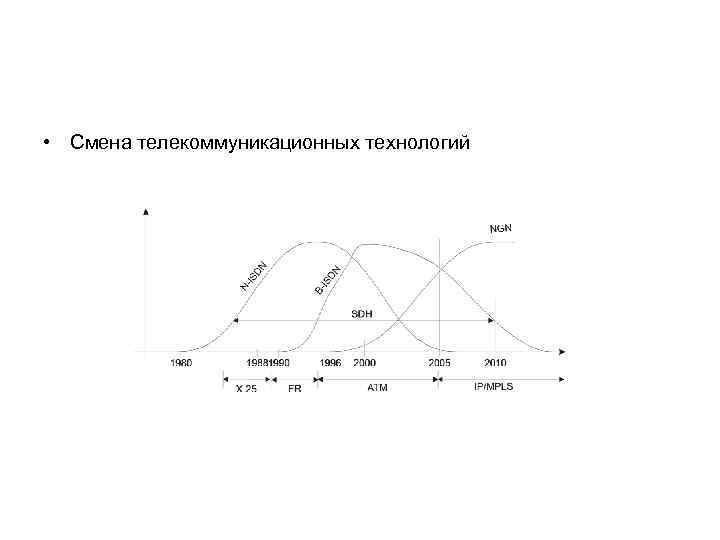

• Смена телекоммуникационных технологий

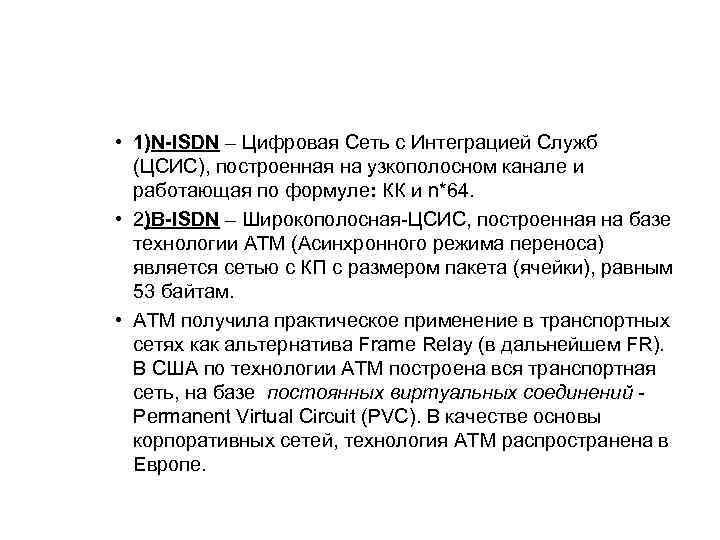

• 1)N-ISDN – Цифровая Сеть с Интеграцией Служб (ЦСИС), построенная на узкополосном канале и работающая по формуле: КК и n*64. • 2)B-ISDN – Широкополосная-ЦСИС, построенная на базе технологии АТМ (Асинхронного режима переноса) является сетью с КП с размером пакета (ячейки), равным 53 байтам. • АТМ получила практическое применение в транспортных сетях как альтернатива Frame Relay (в дальнейшем FR). В США по технологии АТМ построена вся транспортная сеть, на базе постоянных виртуальных соединений Permanent Virtual Circuit (PVC). В качестве основы корпоративных сетей, технология ATM распространена в Европе.

Технология ЦСИС(N-ISDN) • 1. Идеально подходит для телефонии – занимается один В – канал – вся пропускная способность (64 кбит/с), которого используется для передачи голоса ( кодек G. 711, A – закон) • 2. При передаче данных на аналоговых линиях используется модем (V. 90, V. 92), на базовом доступе применяется терминальный адаптер (ТА), согласующий скорость передачи данных от ПК со синхронной скоростью передачи в цифровом канале (64 кбит/с). В обоих случаях информационная скорость передачи данных снижается до 56 кбит/с при использовании одного канала (112 кбит/с при 2 В – каналах) • 3. При организации видеоконференции скорость передачи зависит от числа используемых В – каналов и определяется Рекомендацией Н. 323

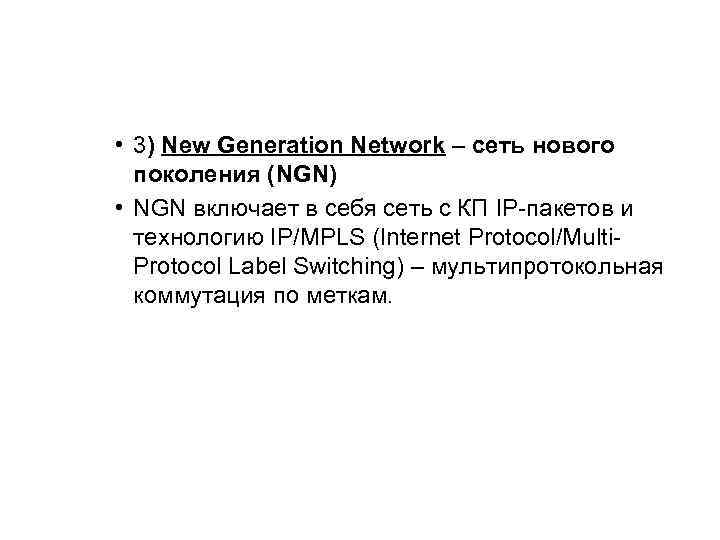

• 3) New Generation Network – сеть нового поколения (NGN) • NGN включает в себя сеть с КП IP-пакетов и технологию IP/MPLS (Internet Protocol/Multi. Protocol Label Switching) – мультипротокольная коммутация по меткам.

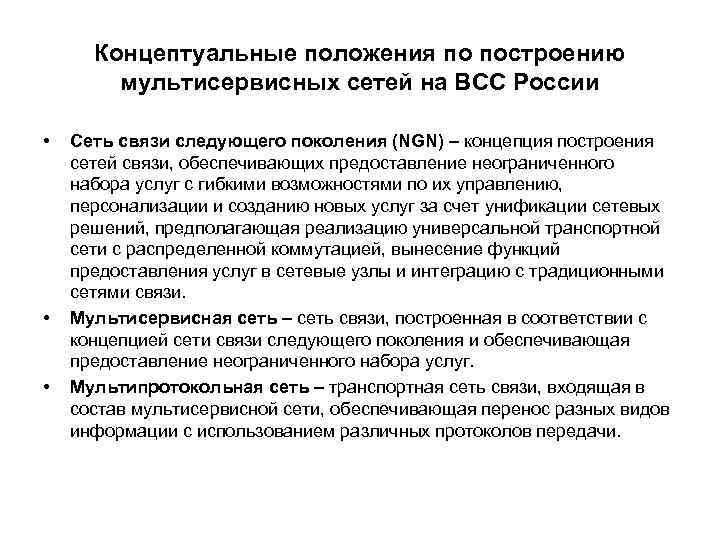

Концептуальные положения по построению мультисервисных сетей на ВСС России • • • Сеть связи следующего поколения (NGN) – концепция построения сетей связи, обеспечивающих предоставление неограниченного набора услуг с гибкими возможностями по их управлению, персонализации и созданию новых услуг за счет унификации сетевых решений, предполагающая реализацию универсальной транспортной сети с распределенной коммутацией, вынесение функций предоставления услуг в сетевые узлы и интеграцию с традиционными сетями связи. Мультисервисная сеть – сеть связи, построенная в соответствии с концепцией сети связи следующего поколения и обеспечивающая предоставление неограниченного набора услуг. Мультипротокольная сеть – транспортная сеть связи, входящая в состав мультисервисной сети, обеспечивающая перенос разных видов информации с использованием различных протоколов передачи.

Структура сети NGN

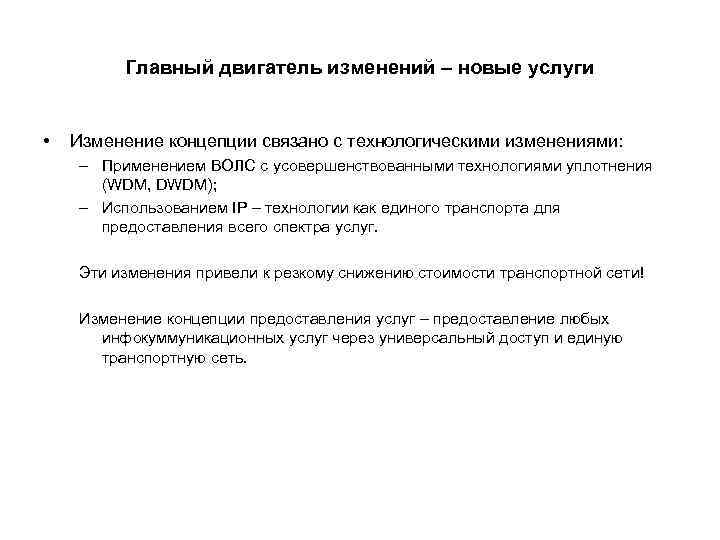

Главный двигатель изменений – новые услуги • Изменение концепции связано с технологическими изменениями: – Применением ВОЛС с усовершенствованными технологиями уплотнения (WDM, DWDM); – Использованием IP – технологии как единого транспорта для предоставления всего спектра услуг. Эти изменения привели к резкому снижению стоимости транспортной сети! Изменение концепции предоставления услуг – предоставление любых инфокуммуникационных услуг через универсальный доступ и единую транспортную сеть.

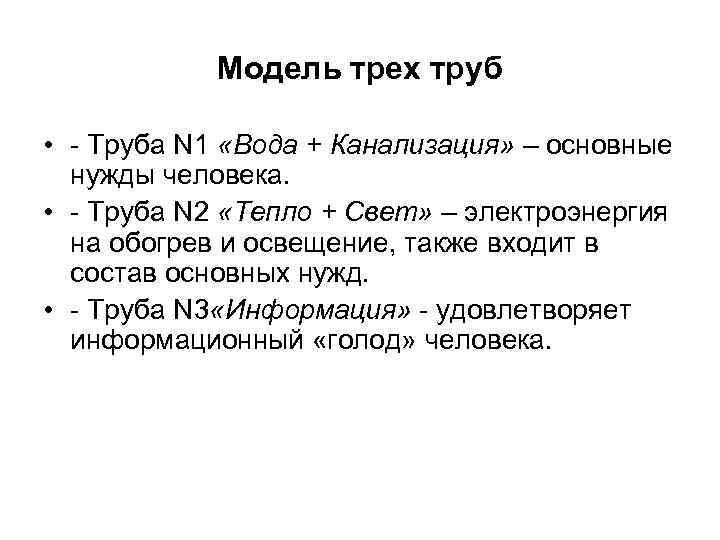

Модель трех труб • - Труба N 1 «Вода + Канализация» – основные нужды человека. • - Труба N 2 «Тепло + Свет» – электроэнергия на обогрев и освещение, также входит в состав основных нужд. • - Труба N 3 «Информация» - удовлетворяет информационный «голод» человека.

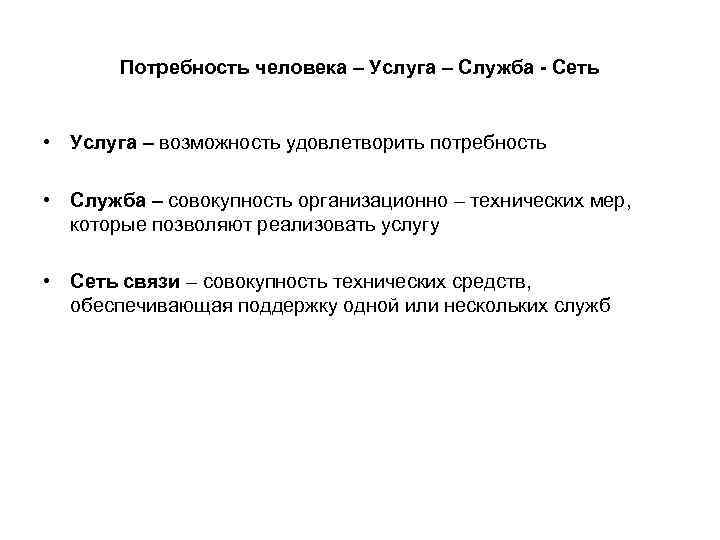

Потребность человека – Услуга – Служба - Сеть • Услуга – возможность удовлетворить потребность • Служба – совокупность организационно – технических мер, которые позволяют реализовать услугу • Сеть связи – совокупность технических средств, обеспечивающая поддержку одной или нескольких служб

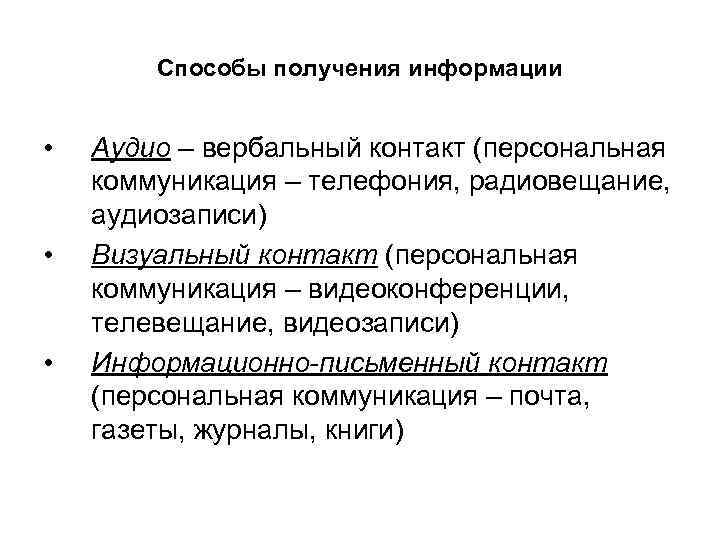

Способы получения информации • • • Аудио – вербальный контакт (персональная коммуникация – телефония, радиовещание, аудиозаписи) Визуальный контакт (персональная коммуникация – видеоконференции, телевещание, видеозаписи) Информационно-письменный контакт (персональная коммуникация – почта, газеты, журналы, книги)

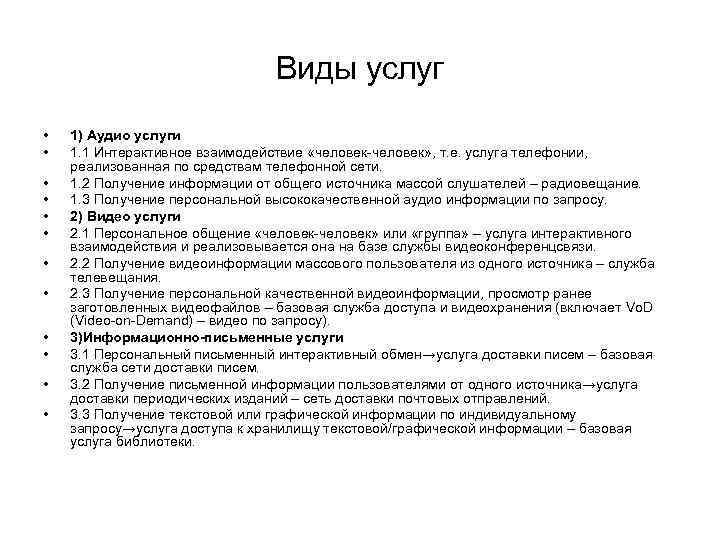

Виды услуг • • • 1) Аудио услуги 1. 1 Интерактивное взаимодействие «человек-человек» , т. е. услуга телефонии, реализованная по средствам телефонной сети. 1. 2 Получение информации от общего источника массой слушателей – радиовещание. 1. 3 Получение персональной высококачественной аудио информации по запросу. 2) Видео услуги 2. 1 Персональное общение «человек-человек» или «группа» – услуга интерактивного взаимодействия и реализовывается она на базе службы видеоконференцсвязи. 2. 2 Получение видеоинформации массового пользователя из одного источника – служба телевещания. 2. 3 Получение персональной качественной видеоинформации, просмотр ранее заготовленных видеофайлов – базовая служба доступа и видеохранения (включает Vo. D (Video-on-Demand) – видео по запросу). 3)Информационно-письменные услуги 3. 1 Персональный письменный интерактивный обмен→услуга доставки писем – базовая служба сети доставки писем. 3. 2 Получение письменной информации пользователями от одного источника→услуга доставки периодических изданий – сеть доставки почтовых отправлений. 3. 3 Получение текстовой или графической информации по индивидуальному запросу→услуга доступа к хранилищу текстовой/графической информации – базовая услуга библиотеки.

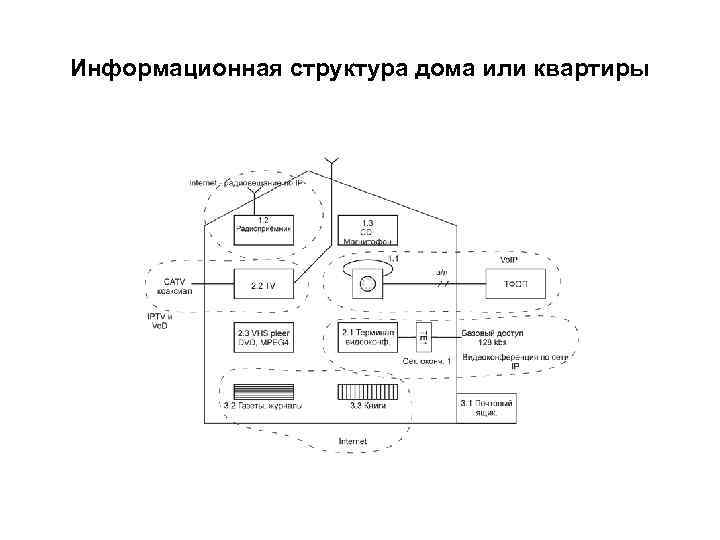

Информационная структура дома или квартиры

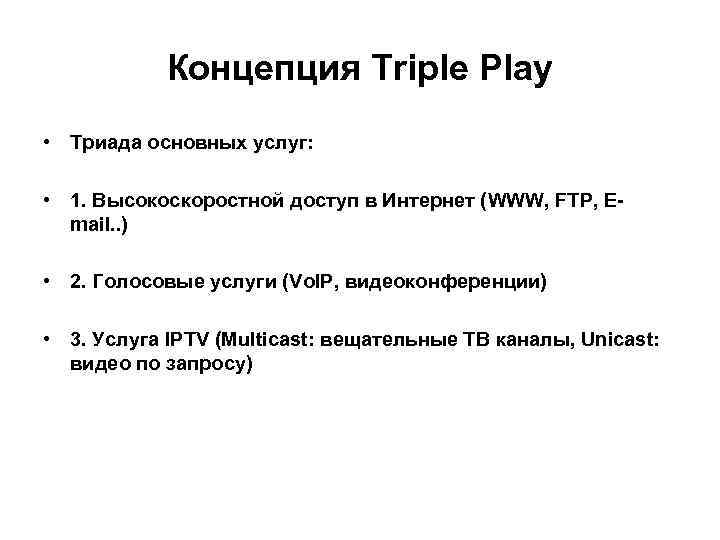

Концепция Triple Play • Триада основных услуг: • 1. Высокоскоростной доступ в Интернет (WWW, FTP, Email. . ) • 2. Голосовые услуги (Vo. IP, видеоконференции) • 3. Услуга IPTV (Multicast: вещательные ТВ каналы, Unicast: видео по запросу)

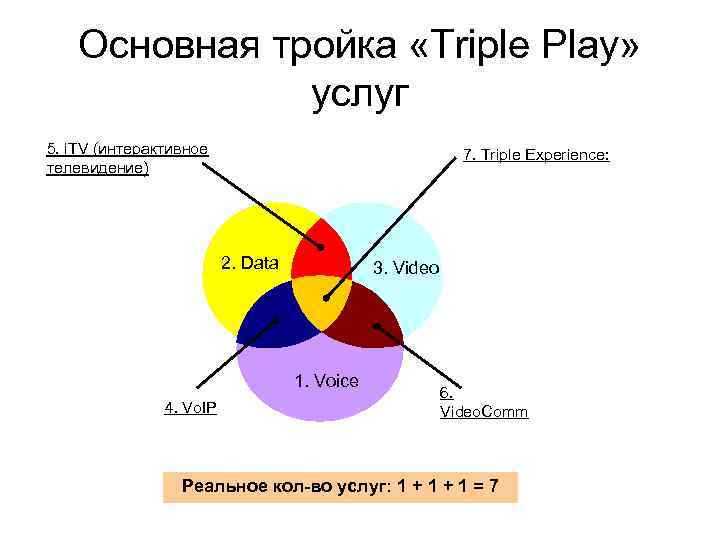

Основная тройка «Triple Play» услуг 5. i. TV (интерактивное телевидение) 7. Triple Experience: 2. Data 3. Video 1. Voice 4. Vo. IP 6. Video. Comm Реальное кол-во услуг: 1 + 1 = 7

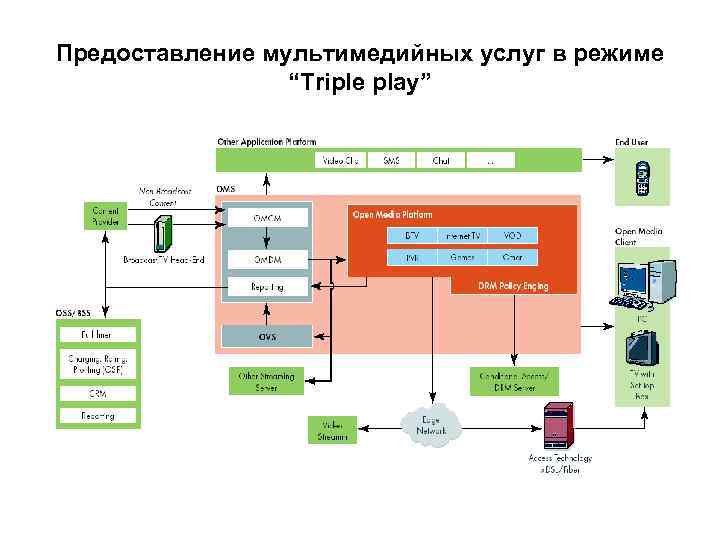

Предоставление мультимедийных услуг в режиме “Triple play”

Структура сети для Triple Play

Список литературы по курсу МСС • • 1. Деарт В. Ю. Мультисервисные сети связи. Транспортные сети и сети доступа. М. : Инсвязьиздат, 2008. 2. Бакланов И. Г. SDH-NGSDH: практический взгляд на развитие транспортных сетей. М. : Метротек, 2006. 3. Гольдштейн А. Б. , Гольдштейн Б. С. Softswitch. СПб. : БХВ-Санкт. Петербург, 2006. 4. Кучерявый Е. А. Управление трафиком и качество обслуживания в сети Интернет. СПб. : Наука и Техника, 2004. 5. Шнепс-Шнеппе М. А. Лекции по сетям связи NGN. - М. : МАКС Пресс, 2005. 6. Бакланов И. Г. NGN: принципы построения и организации. - М. : Эко-Трендз, 2008. 7. Стивенс У. Р. TCP/IP. Практическое руководство. – СПб. : «Невский Диалект» - «БХВ-Петербург» , 2003. 8. Олифер В. Г. , Олифер Н. А. Компьютерные сети. Принципы, технологии, протоколы. : СПб. : Питер, 2006.

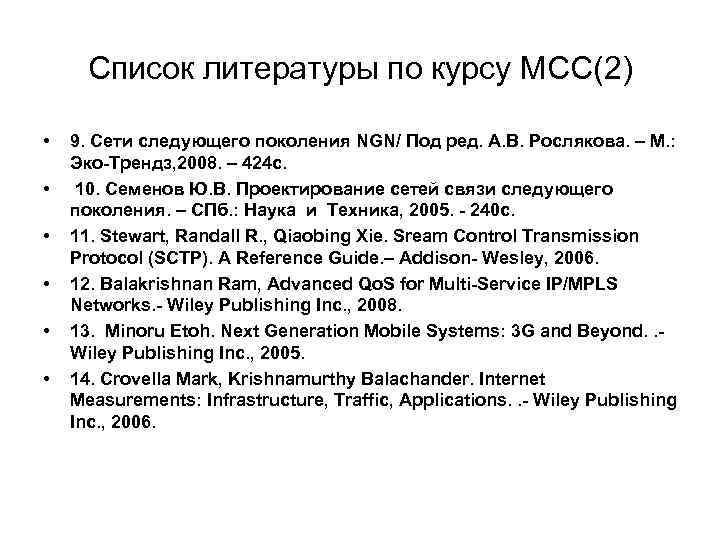

Список литературы по курсу МСС(2) • • • 9. Сети следующего поколения NGN/ Под ред. А. В. Рослякова. – М. : Эко-Трендз, 2008. – 424 с. 10. Семенов Ю. В. Проектирование сетей связи следующего поколения. – СПб. : Наука и Техника, 2005. - 240 с. 11. Stewart, Randall R. , Qiaobing Xie. Sream Control Transmission Protocol (SCTP). A Reference Guide. – Addison- Wesley, 2006. 12. Balakrishnan Ram, Advanced Qo. S for Multi-Service IP/MPLS Networks. - Wiley Publishing Inc. , 2008. 13. Minoru Etoh. Next Generation Mobile Systems: 3 G and Beyond. . Wiley Publishing Inc. , 2005. 14. Crovella Mark, Krishnamurthy Balachander. Internet Measurements: Infrastructure, Traffic, Applications. . - Wiley Publishing Inc. , 2006.
