Smart. Struxure™ Lite solution. Контроль. Эффективность. Результат. Обзор решений Системы для небольших и средних зданий Product Manager BMS - Карасев Алексей Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 1

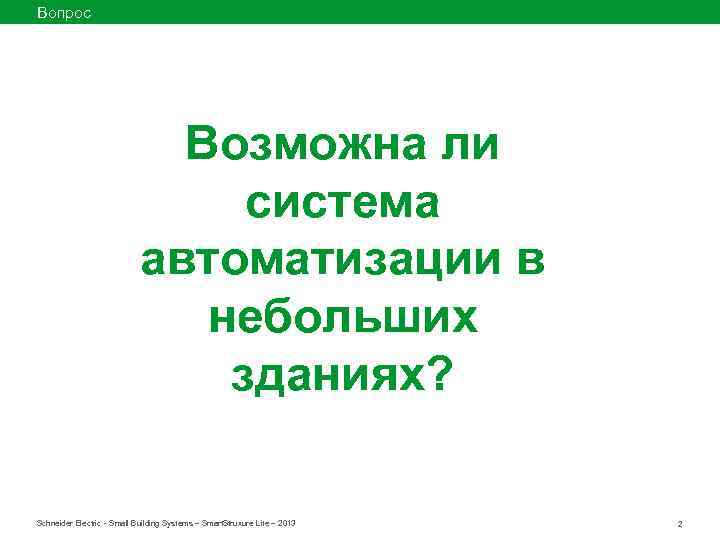

Вопрос Возможна ли система автоматизации в небольших зданиях? Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 2

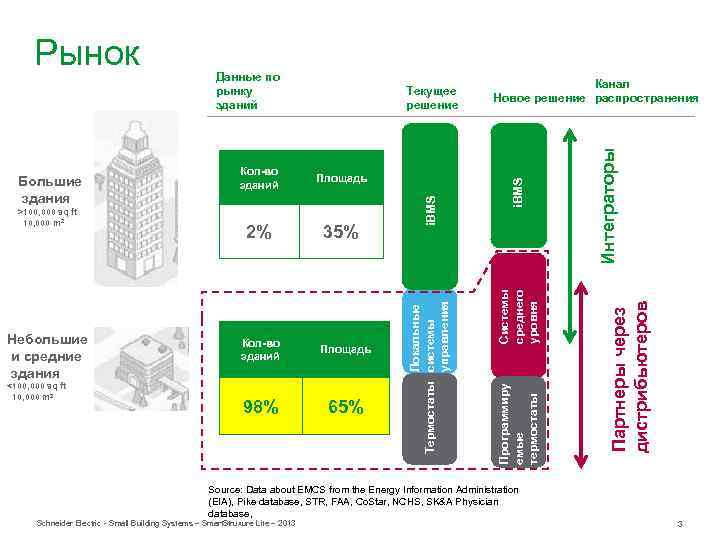

Кол-во зданий Площадь 98% 65% Интеграторы 35% i. BMS 2% Партнеры через дистрибьютеров <100, 000 sq ft 10, 000 m 2 Площадь Системы среднего уровня Небольшие и средние здания Кол-во зданий Канал Новое решение распространения Программиру емые термостаты >100, 000 sq ft 10, 000 m 2 Текущее решение i. BMS Большие здания Данные по рынку зданий Локальные Термостаты системы управления Рынок Source: Data about EMCS from the Energy Information Administration (EIA), Pike database, STR, FAA, Co. Star, NCHS, SK&A Physician database, Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 3

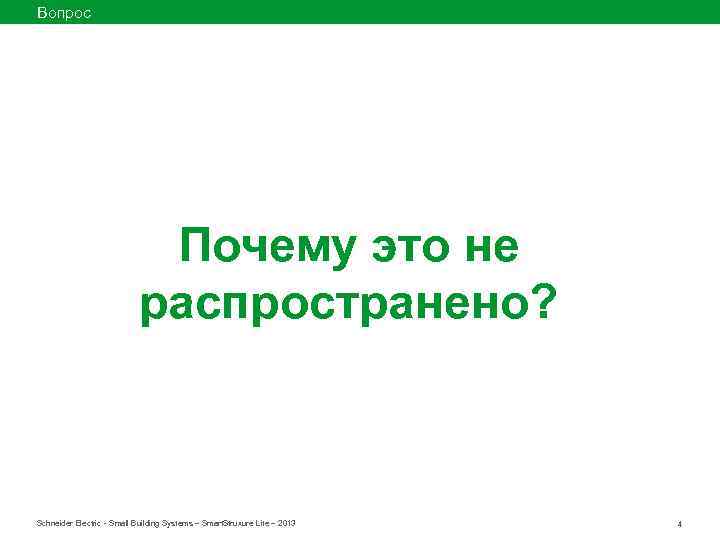

Вопрос Почему это не распространено? Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 4

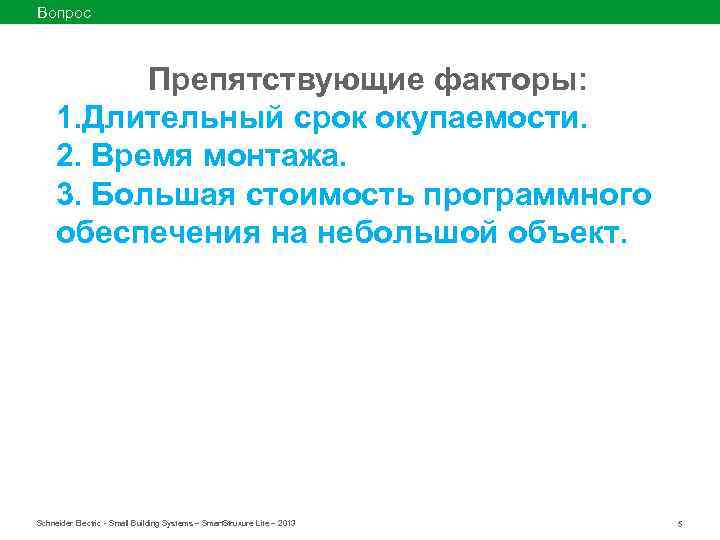

Вопрос Препятствующие факторы: 1. Длительный срок окупаемости. 2. Время монтажа. 3. Большая стоимость программного обеспечения на небольшой объект. Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 5

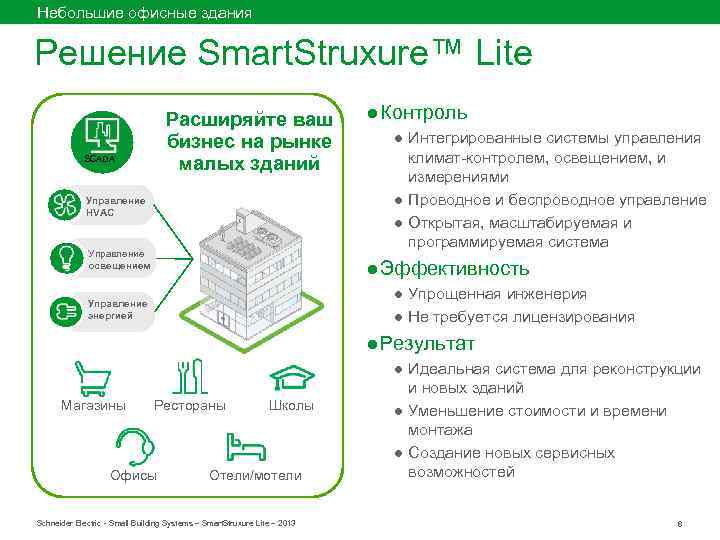

Небольшие офисные здания Решение Smart. Struxure™ Lite Расширяйте ваш бизнес на рынке малых зданий SCADA Управление HVAC Управление освещением ● Контроль ● Интегрированные системы управления климат-контролем, освещением, и измерениями ● Проводное и беспроводное управление ● Открытая, масштабируемая и программируемая система ● Эффективность ● Упрощенная инженерия ● Не требуется лицензирования Управление энергией ● Результат Магазины Рестораны Офисы Школы Отели/мотели Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 ● Идеальная система для реконструкции и новых зданий ● Уменьшение стоимости и времени монтажа ● Создание новых сервисных возможностей 6

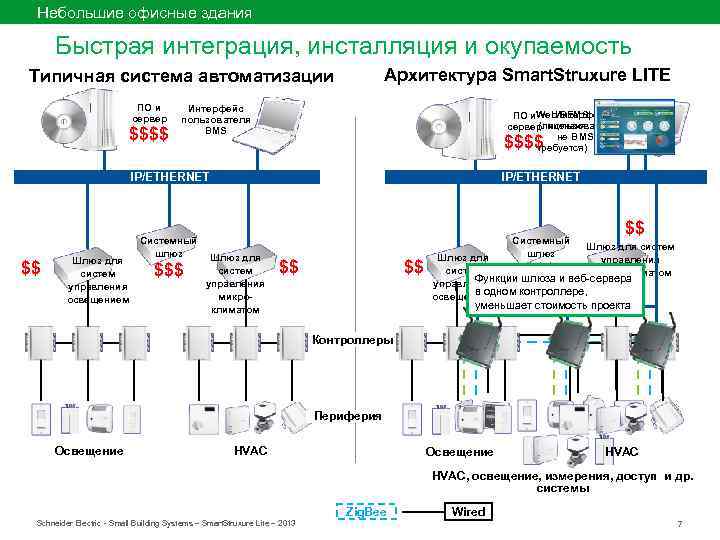

Небольшие офисные здания Быстрая интеграция, инсталляция и окупаемость Архитектура Smart. Struxure LITE Типичная система автоматизации ПО и сервер $$$$ Интерфейс пользователя BMS BEMS ПО и. Web. Интерфейс (лицензия сервер пользователя не BMS требуется) $$$$ IP/ETHERNET $$ Шлюз для систем управления освещением IP/ETHERNET Системный шлюз $$$ Шлюз для систем управления микроклиматом $$ $$ $$ Шлюз для систем Шлюз для управления систем микро-климатом Функции шлюза и веб-сервера управления в одном контроллере, освещением $$$ уменьшает стоимость проекта Контроллеры Периферия Освещение HVAC, освещение, измерения, доступ и др. системы Zig. Bee Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Wired 7

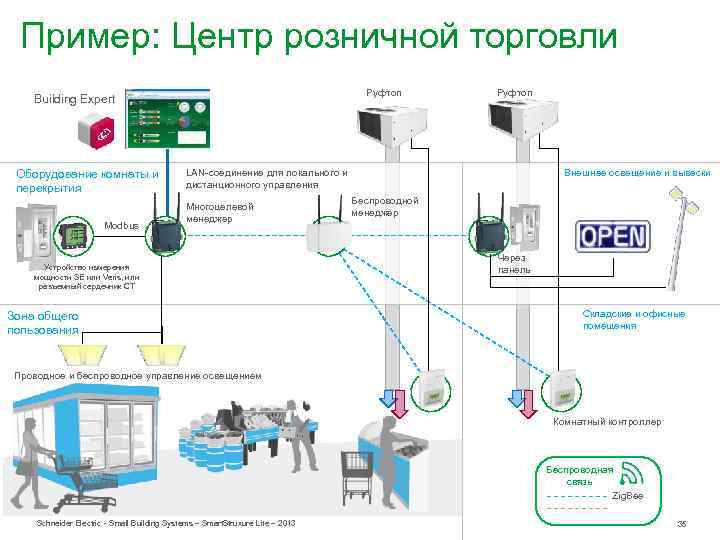

Пример: Центр розничной торговли Руфтоп Building Expert Оборудование комнаты и перекрытия Modbus Руфтоп LAN-соединение для локального и дистанционного управления Многоцелевой менеджер Устройство измерения мощности SE или Veris, или разъемный сердечник CT Зона общего пользования Внешнее освещение и вывески Беспроводной менеджер Через панель Складские и офисные помещения Проводное и беспроводное управление освещением Комнатный контроллер Беспроводная связь Zig. Bee Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 8
Компоненты системы Smart. Struxure Lite Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 9

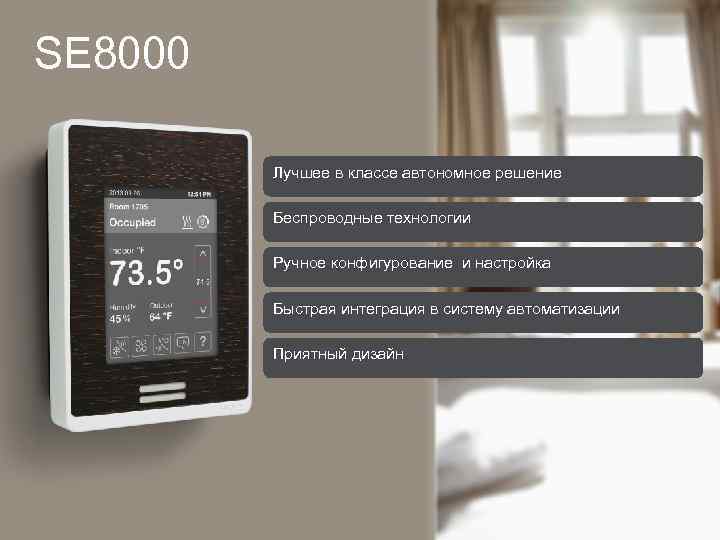

SE 8000 Лучшее в классе автономное решение Беспроводные технологии Ручное конфигурование и настройка Быстрая интеграция в систему автоматизации Приятный дизайн Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 10

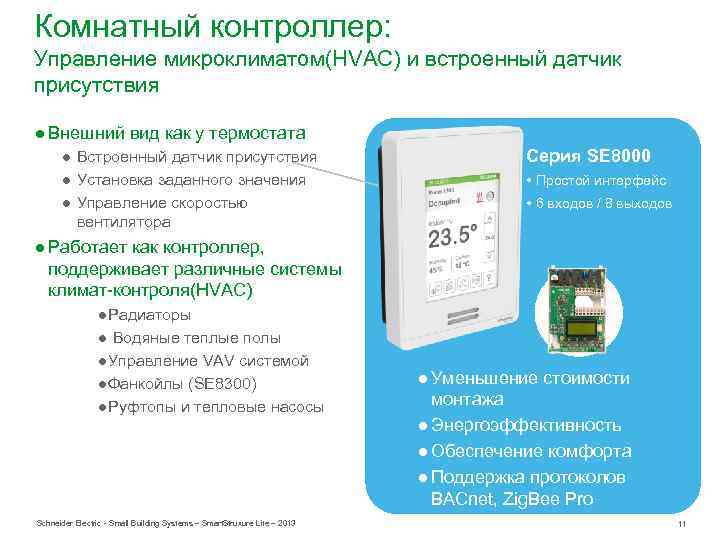

Комнатный контроллер: Управление микроклиматом(HVAC) и встроенный датчик присутствия ● Внешний вид как у термостата ● Встроенный датчик присутствия ● Установка заданного значения ● Управление скоростью вентилятора Серия SE 8000 • Простой интерфейс • 6 входов / 8 выходов ● Работает как контроллер, поддерживает различные системы климат-контроля(HVAC) ●Радиаторы ● Водяные теплые полы ●Управление VAV системой ●Фанкойлы (SE 8300) ●Руфтопы и тепловые насосы Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 ● Уменьшение стоимости монтажа ● Энергоэффективность ● Обеспечение комфорта ● Поддержка протоколов BACnet, Zig. Bee Pro 11

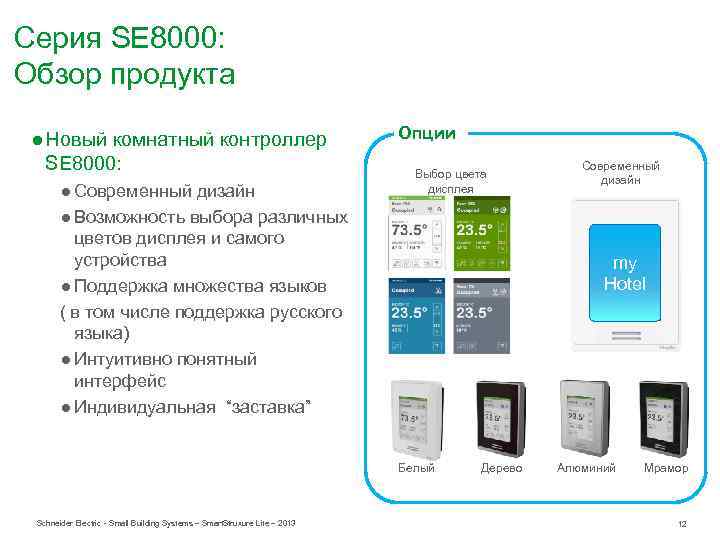

Серия SE 8000: Обзор продукта ● Новый комнатный контроллер SE 8000: ● Современный дизайн ● Возможность выбора различных цветов дисплея и самого устройства ● Поддержка множества языков ( в том числе поддержка русского языка) ● Интуитивно понятный интерфейс ● Индивидуальная “заставка” Опции Выбор цвета дисплея my Hotel Белый Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Современный дизайн Дерево Алюминий Мрамор 12
Сделайте дизайнера счастливым ● 5 различных цветов экрана Белый Зеленый Голубой Серый ● 2 цвета корпуса и 10 цветов накладок Светло. Серебряный Белый Глянцевый серебряный Глянцевый белый Глянцевый черный коричневая панель , под дерево Коричневый Темнокоричневая панель, под дерево Черная панель под дерево Матовый алюминий Цвет светлого сланца Белый корпус Серебр яный корпус Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 13
Логотипы заказчика и сообщения ● Экран пользователя ● Загрузите любое изображение(. BMP файл) ● Логотип для рекламы бренда вашей компании ● Любое фото ● Сообщение ● Advanced messaging ● Когда система интегрирована с BACnet MS/TP ● Посредством BACnet можно выводить разные сообщения на экран ● 5 цветов экрана на выбор для этих сообщений Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 14

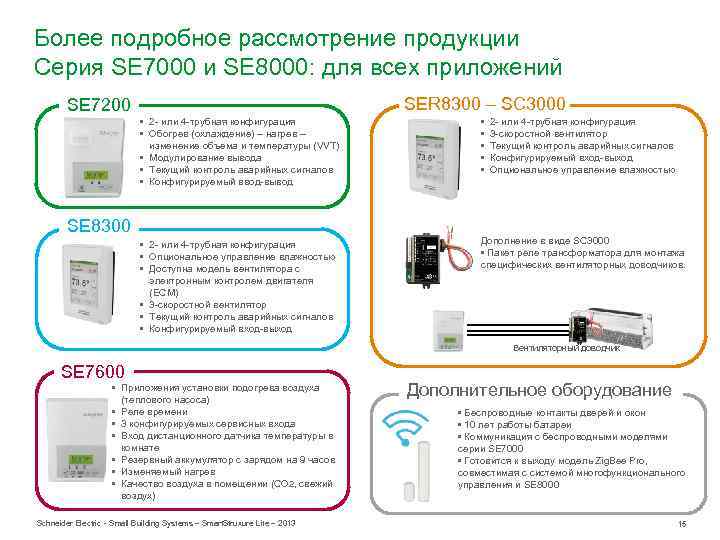

Более подробное рассмотрение продукции Серия SE 7000 и SE 8000: для всех приложений SER 8300 – SC 3000 SE 7200 • 2 - или 4 -трубная конфигурация • Обогрев (охлаждение) – нагрев – изменение объема и температуры (VVT) • Модулирование вывода • Текущий контроль аварийных сигналов • Конфигурируемый ввод-вывод • • • 2 - или 4 -трубная конфигурация • Опциональное управление влажностью • Доступна модель вентилятора с электронным контролем двигателя (ECM) • 3 -скоростной вентилятор • Текущий контроль аварийных сигналов • Конфигурируемый вход-выход Дополнение в виде SC 3000 • Пакет реле трансформатора для монтажа специфических вентиляторных доводчиков. SE 8300 2 - или 4 -трубная конфигурация 3 -скоростной вентилятор Текущий контроль аварийных сигналов Конфигурируемый вход-выход Опциональное управление влажностью Вентиляторный доводчик SE 7600 • Приложения установки подогрева воздуха (теплового насоса) • Реле времени • 3 конфигурируемых сервисных входа • Вход дистанционного датчика температуры в комнате • Резервный аккумулятор с зарядом на 9 часов • Изменяемый нагрев • Качество воздуха в помещении (CO 2, свежий воздух) Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Дополнительное оборудование • Беспроводные контакты дверей и окон • 10 лет работы батареи • Коммуникация с беспроводными моделями серии SE 7000 • Готовится к выходу модель Zig. Bee Pro, совместимая с системой многофункционального управления и SE 8000 15

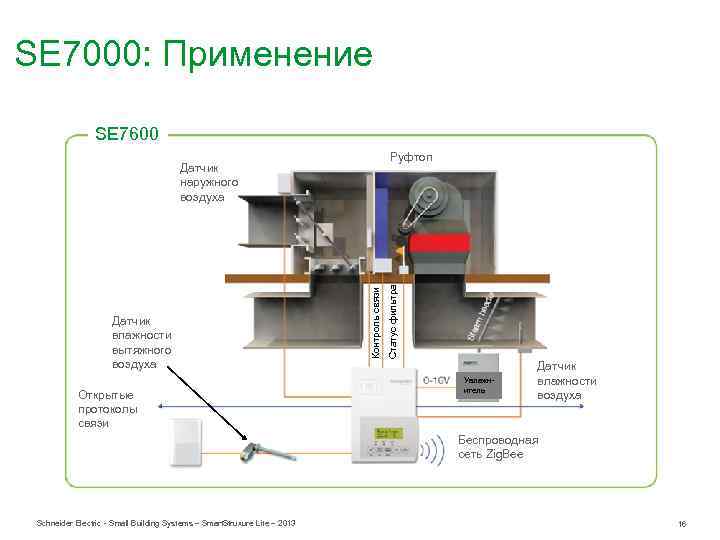

SE 7000: Применение SE 7600 Открытые протоколы связи Контроль связи Датчик влажности вытяжного воздуха Статус фильтра Руфтоп Датчик наружного воздуха Увлажнитель Датчик влажности воздуха Беспроводная сеть Zig. Bee Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 16

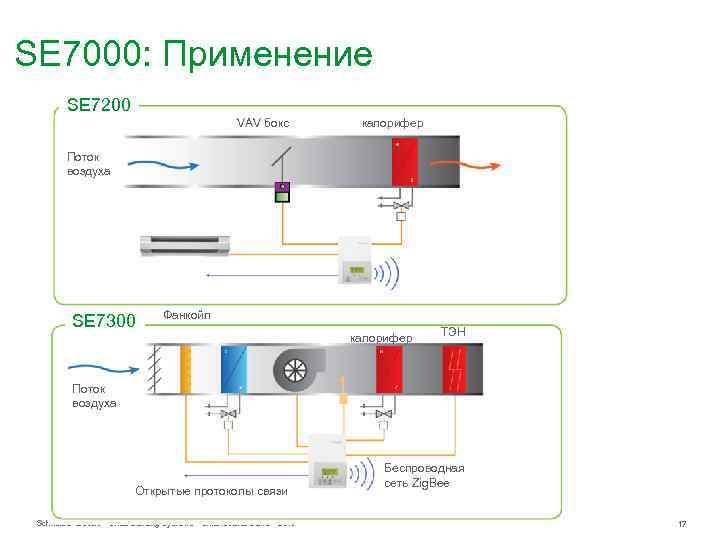

SE 7000: Применение SE 7200 VAV бокс калорифер Поток воздуха SE 7300 Фанкойл калорифер ТЭН Поток воздуха Открытые протоколы связи Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Беспроводная сеть Zig. Bee 17

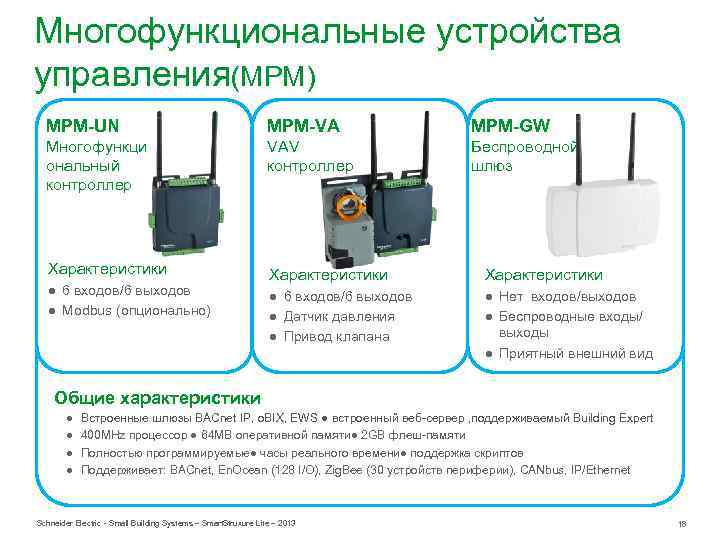

Многофункциональные устройства управления(MPM) MPM-UN MPM-VA MPM-GW Многофункци ональный контроллер VAV контроллер Беспроводной шлюз Характеристики ● 6 входов/6 выходов ● Датчик давления ● Привод клапана ● Нет входов/выходов ● Беспроводные входы/ выходы ● Приятный внешний вид ● 6 входов/6 выходов ● Modbus (опционально) Общие характеристики ● ● Встроенные шлюзы BACnet IP, o. BIX, EWS ● встроенный веб-сервер , поддерживаемый Building Expert 400 MHz процессор ● 64 MB оперативной памяти● 2 GB флеш-памяти Полностью программируемые● часы реального времени● поддержка скриптов Поддерживает: BACnet, En. Ocean (128 I/O), Zig. Bee (30 устройств периферии), CANbus, IP/Ethernet Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 18

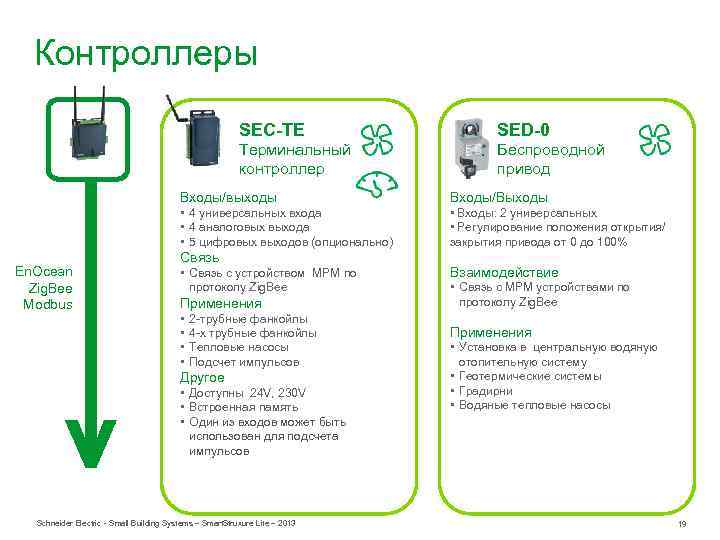

Контроллеры SEC-TE SED-0 Терминальный контроллер Беспроводной привод Входы/выходы • 4 универсальных входа • 4 аналоговых выхода • 5 цифровых выходов (опционально) En. Ocean Zig. Bee Modbus Входы/Выходы • Входы: 2 универсальных • Регулирование положения открытия/ закрытия привода от 0 до 100% Связь • Связь с устройством MPM по протоколу Zig. Bee Применения • • 2 -трубные фанкойлы 4 -х трубные фанкойлы Тепловые насосы Подсчет импульсов Другое > • Доступны 24 V, 230 V • Встроенная память • Один из входов может быть использован для подсчета импульсов Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Взаимодействие • Связь с MPM устройствами по протоколу Zig. Bee Применения • Установка в центральную водяную отопительную систему • Геотермические системы • Градирни • Водяные тепловые насосы 19
Полная интеграция различных протоколов Архитектура ● Система ● Открытая и масштабируемая система(Struxure. Ware™ Building Operation, BACnet, EWS, o. BIX, FTP) ● Управление ● Building Expert ● Программирование (графическое и текстовое, написание скриптов) ● Сеть ● Беспроводная сеть: Zig. Bee, ● Шлейф: шина CANbus ● IP/Ethernet ● Контроль ● Wireless: En. Ocean, Zig. Bee ● Wired: I/O, Modbus Building Expert Eco. Struxure Web. Service Управление Networking IP/Ethernet шлейф Контроль En. Ocean Zig. Bee Аналоговые и цифровые входы/выходы Modbus HVAC, Lighting & Metering Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 20
Руфтопы, Приточки, фанкойлы и тепловые насосы Локальный контроль с SE 7000 Сетевой локальный контроль Удаленное управление и визуализация Добавляйте датчики для более полной автоматизации Building Expert Зональный контроллер для управления остальными контроллерами SE 7000 Устройство MPM Комнатный контроллер Существующая проводка SC 3000 для фанкойла Дополнительные проводные и беспроводные датчики температуры, влажности, CO 2 Терминальный контроллер Руфтопы, приточные установки, фанкойлы и тепловые насосы Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 21

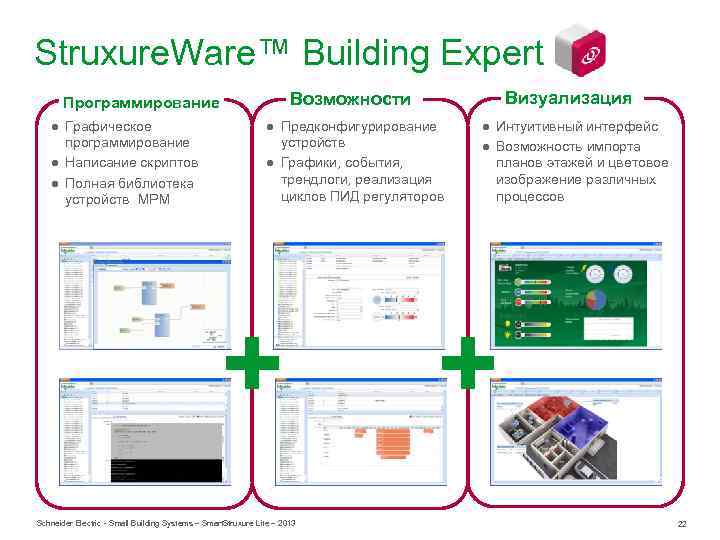

Struxure. Ware™ Building Expert Программирование ● Графическое программирование ● Написание скриптов ● Полная библиотека устройств MPM Возможности ● Предконфигурирование устройств ● Графики, события, трендлоги, реализация циклов ПИД регуляторов Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Визуализация ● Интуитивный интерфейс ● Возможность импорта планов этажей и цветовое изображение различных процессов 22

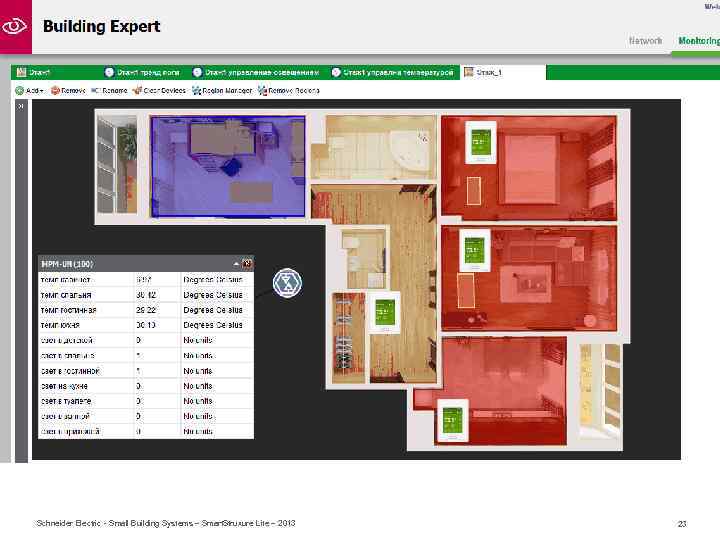

Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 23

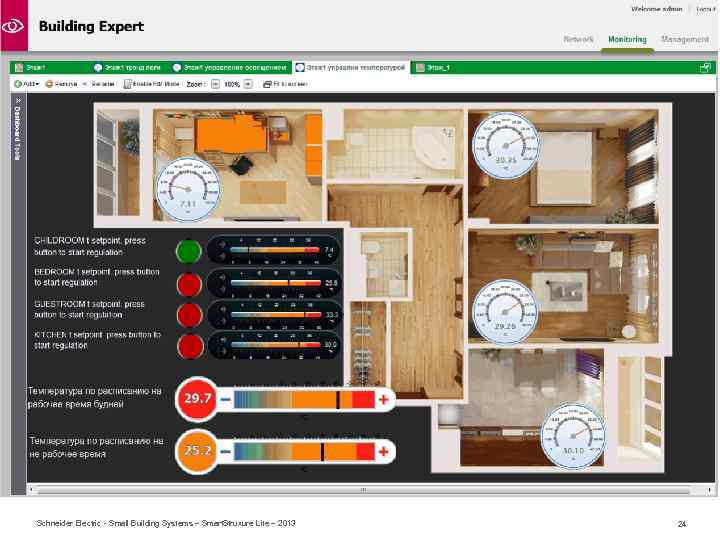

Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 24
Облачное решение Cloud Controller Building Expert Cloud Application Building Expert for tablet Контроллер, который собирает всю информацию со всех точек здания ПО требующееся для облачного решения, позволяющее пользователю управлять проектами сетевых зданий Приложение для планшета или телефона, осуществляющее соединение с облачным сервером и позволяющее пользователю управлять проектами сетевых зданий Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 25

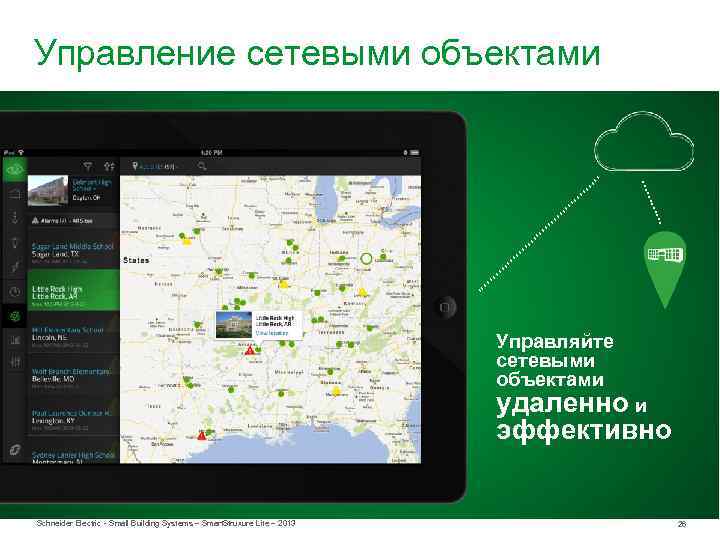

Управление сетевыми объектами Управляйте сетевыми объектами удаленно и эффективно Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 26

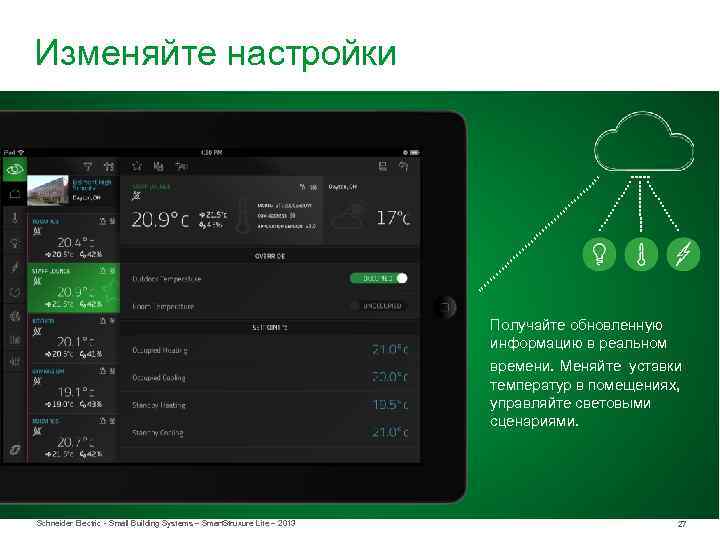

Изменяйте настройки Получайте обновленную информацию в реальном времени. Меняйте уставки температур в помещениях, управляйте световыми сценариями. Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 27
Offices Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 28

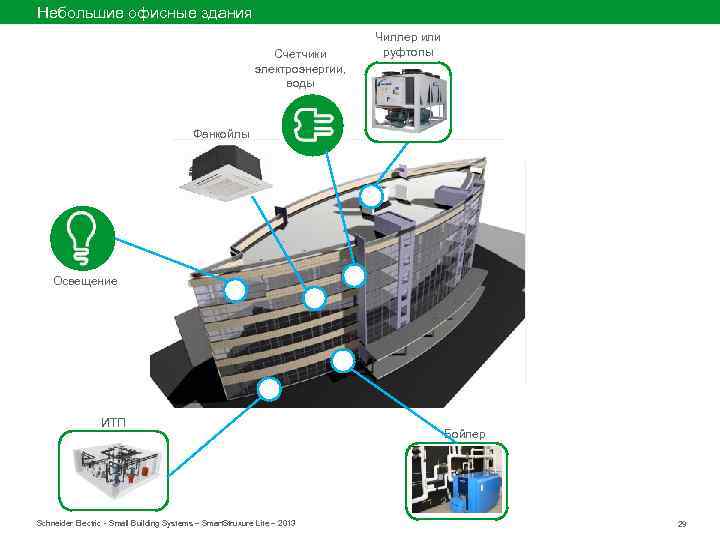

Небольшие офисные здания Счетчики электроэнергии, воды Чиллер или руфтопы Фанкойлы Освещение ИТП Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Бойлер 29

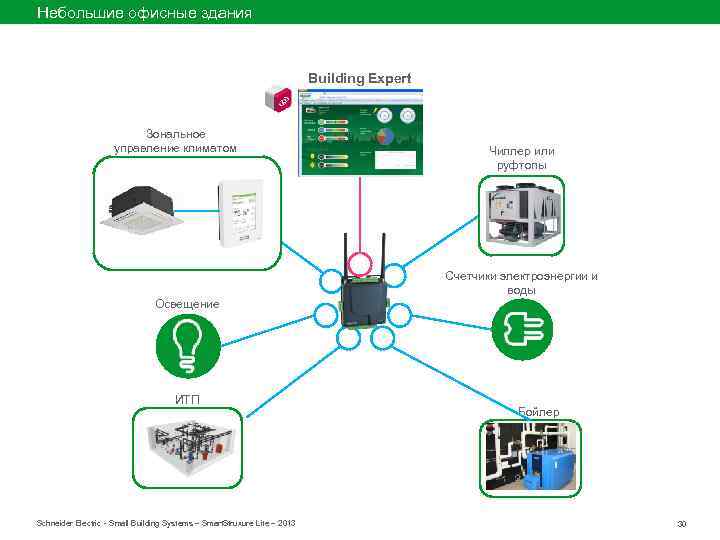

Небольшие офисные здания Building Expert Зональное управление климатом Чиллер или руфтопы Счетчики электроэнергии и воды Освещение ИТП Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Бойлер 30
Небольшие офисные здания Сетевые компании Офис 1 Бойл ер Офис 3 Офис 2 Бойл ер Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Бойл ер 31

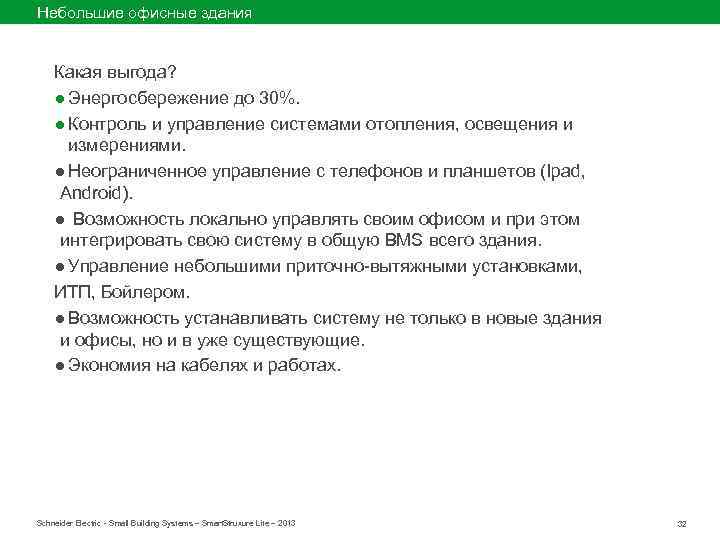

Небольшие офисные здания Какая выгода? ● Энергосбережение до 30%. ● Контроль и управление системами отопления, освещения и измерениями. ● Неограниченное управление с телефонов и планшетов (Ipad, Android). ● Возможность локально управлять своим офисом и при этом интегрировать свою систему в общую BMS всего здания. ● Управление небольшими приточно-вытяжными установками, ИТП, Бойлером. ● Возможность устанавливать систему не только в новые здания и офисы, но и в уже существующие. ● Экономия на кабелях и работах. Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 32
Retail Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 33

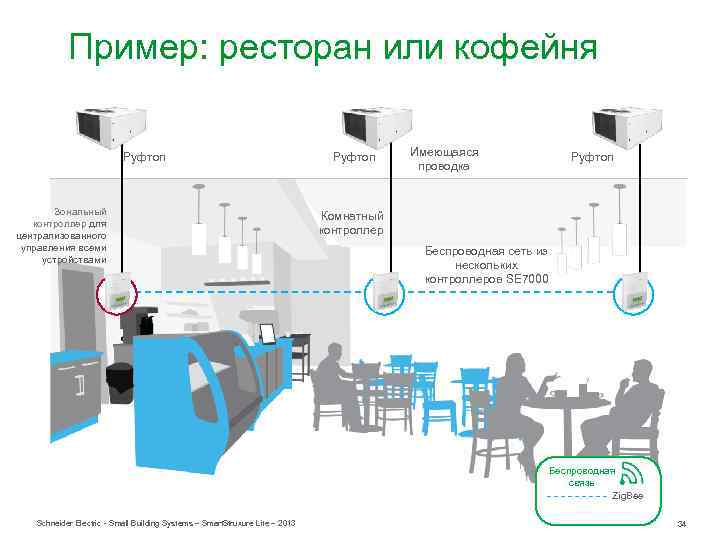

Пример: ресторан или кофейня Руфтоп Зональный контроллер для централизованного управления всеми устройствами Руфтоп Имеющаяся проводка Руфтоп Комнатный контроллер Беспроводная сеть из нескольких контроллеров SE 7000 Беспроводная связь Zig. Bee Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 34
Пример: Центр розничной торговли Руфтоп Building Expert Оборудование комнаты и перекрытия Modbus Руфтоп LAN-соединение для локального и дистанционного управления Многоцелевой менеджер Устройство измерения мощности SE или Veris, или разъемный сердечник CT Зона общего пользования Внешнее освещение и вывески Беспроводной менеджер Через панель Складские и офисные помещения Проводное и беспроводное управление освещением Комнатный контроллер Беспроводная связь Zig. Bee Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 35
Banks Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 36

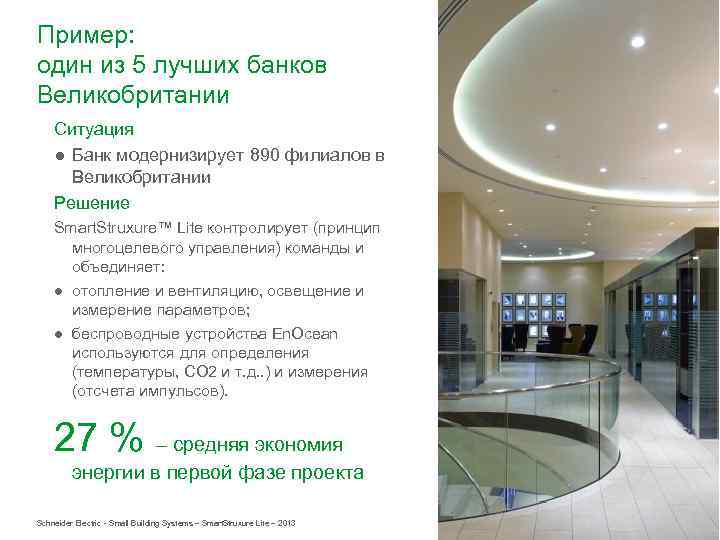

Пример: один из 5 лучших банков Великобритании Ситуация ● Банк модернизирует 890 филиалов в Великобритании Решение Smart. Struxure™ Lite контролирует (принцип многоцелевого управления) команды и объединяет: ● отопление и вентиляцию, освещение и измерение параметров; ● беспроводные устройства En. Ocean используются для определения (температуры, CO 2 и т. д. . ) и измерения (отсчета импульсов). 27 % – средняя экономия энергии в первой фазе проекта Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 37
Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 38
Сетевые компании Счетчики Зона 2 Зона 1 PIR Door/Window Light Control PIR Door/Window Зона 3 HVAC Equipment Room A HVAC Equipment Light Control Room B PIR Door/Window HVAC Equipment Light Control Счетчики Зона 2 Счетчики Зона 1 Зона 2 PIR Door/Window Light Control PIR Door/Window Зона 3 HVAC Equipment Room A Зона 1 HVAC Equipment Room B Light Control PIR Door/Window Зона 3 HVAC Equipment Room A HVAC Equipment Light Control Room B PIR Door/Window HVAC Equipment Light Control Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 39
Hotels Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 40

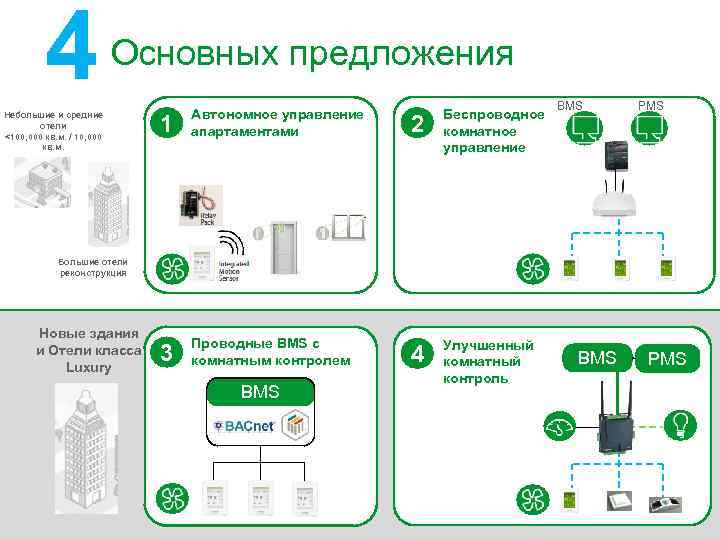

4 Основных предложения Небольшие и средние отели <100, 000 кв. м. / 10, 000 кв. м. 1 Автономное управление апартаментами 2 Беспроводное комнатное управление 3 Проводные BMS с комнатным контролем 4 Улучшенный комнатный контроль BMS PMS Большие отели реконструкция Новые здания и Отели класса Luxury BMS Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 BMS PMS 41

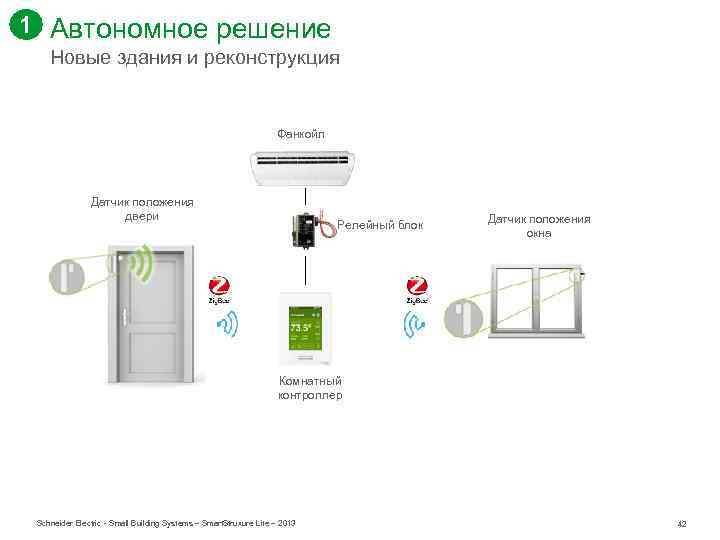

1 Автономное решение Новые здания и реконструкция Фанкойл Датчик положения двери Релейный блок Датчик положения окна Комнатный контроллер Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 42

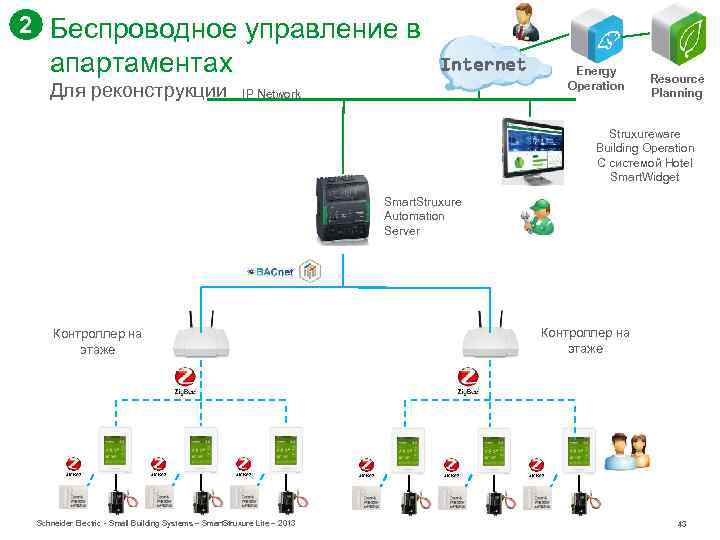

2 Беспроводное управление в Exemple de gestion d’un Internet Hôtel апартаментах Для реконструкции IP Network Energy Operation Resource Planning Struxureware Building Operation С системой Hotel Smart. Widget Smart. Struxure Automation Server Контроллер на этаже Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Контроллер на этаже 43

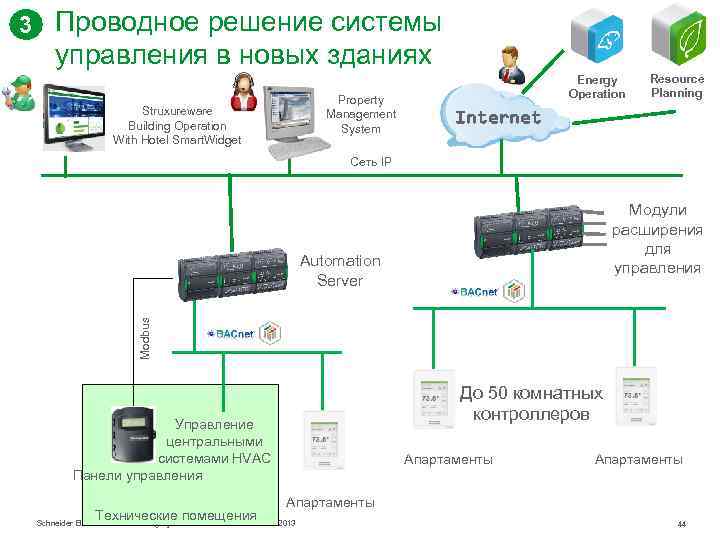

3 Проводное решение системы управления в новых зданиях Struxureware Building Operation With Hotel Smart. Widget Property Management System Energy Operation Resource Planning Internet Сеть IP Модули расширения для управления Modbus Automation Server Управление центральными системами HVAC Панели управления Апартаменты Технические помещения. Lite – 2013 Schneider Electric - Small Building Systems – Smart. Struxure До 50 комнатных контроллеров Апартаменты 44

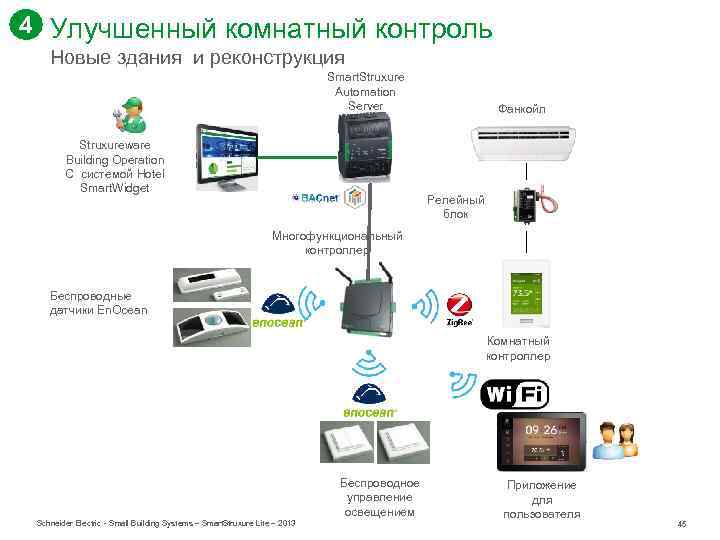

4 Улучшенный комнатный контроль Новые здания и реконструкция Smart. Struxure Automation Server Struxureware Building Operation С системой Hotel Smart. Widget Фанкойл Релейный блок Многофункциональный контроллер Беспроводные датчики En. Ocean Комнатный контроллер Беспроводное управление освещением Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Приложение для пользователя 45

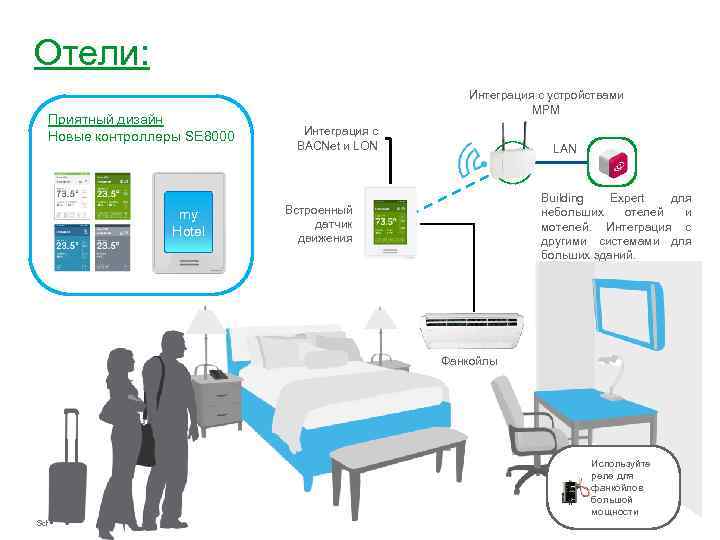

Отели: Интеграция с устройствами MPM Приятный дизайн Новые контроллеры SE 8000 my Hotel Интеграция с BACNet и LON LAN Building Expert для небольших отелей и мотелей. Интеграция с другими системами для больших зданий. Встроенный датчик движения Фанкойлы Используйте реле для фанкойлов большой мощности Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 46

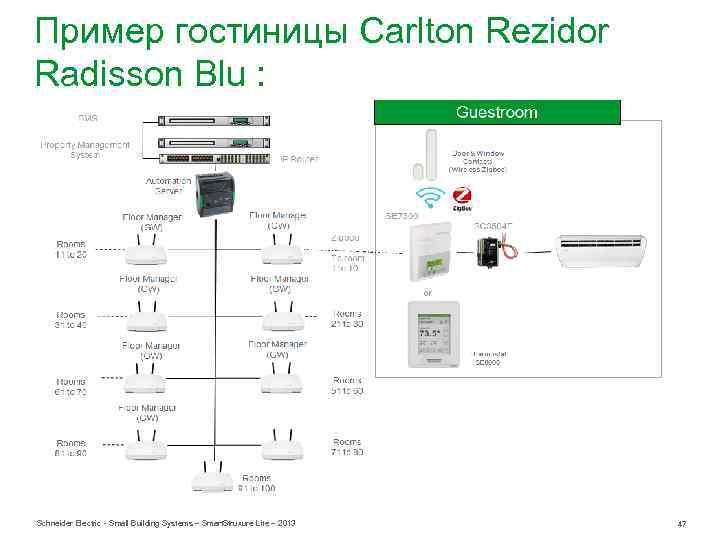

Пример гостиницы Carlton Rezidor Radisson Blu : Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 47
Other Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 48

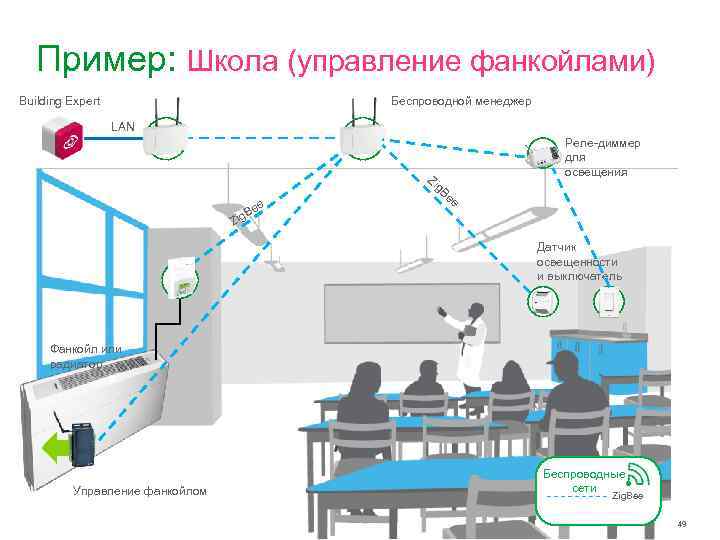

Пример: Школа (управление фанкойлами) Беспроводной менеджер Building Expert LAN Реле-диммер для освещения Zi ee g. B ee B Zig Датчик освещенности и выключатель Фанкойл или радиатор Управление фанкойлом Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Беспроводные сети Zig. Bee 49
Интеграция Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 50
Интеграция других решений SE в Smart. Struxure Lite KNX Building Expert Home. LYnk Acti 9 Smartlink Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Eco. Struxure Web. Service Счетчики Swift 51

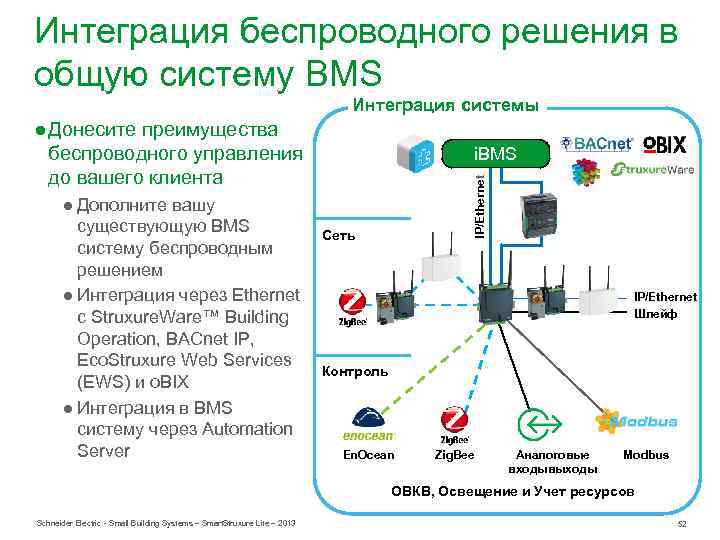

Интеграция беспроводного решения в общую систему BMS Интеграция системы ● Донесите преимущества беспроводного управления до вашего клиента IP/Ethernet ● Дополните вашу существующую BMS систему беспроводным решением ● Интеграция через Ethernet с Struxure. Ware™ Building Operation, BACnet IP, Eco. Struxure Web Services (EWS) и o. BIX ● Интеграция в BMS систему через Automation Server i. BMS Сеть IP/Ethernet Шлейф Контроль En. Ocean Zig. Bee Аналоговые входывыходы Modbus ОВКВ, Освещение и Учет ресурсов Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 52
Примеры Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 53

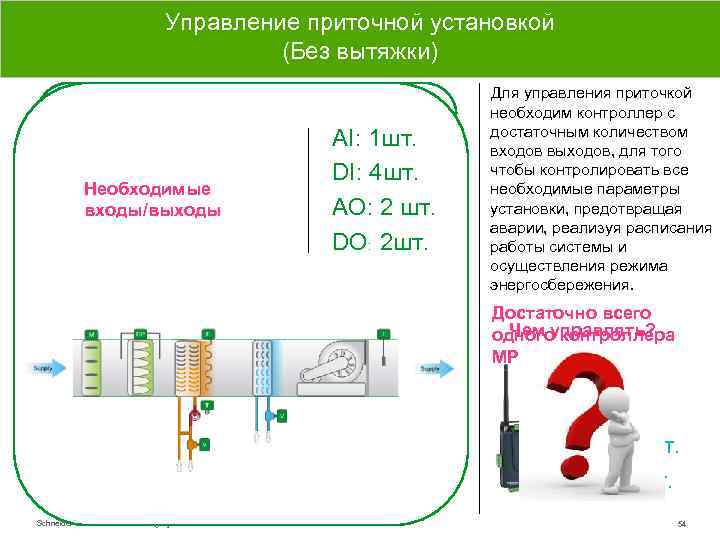

Управление приточной установкой (Без вытяжки) Необходимые входы/выходы Управление и мониторинг § Управление приводами § Датчики температуры § Датчики перепада давления § Сигналы вкл/выкл Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 АI: 4 шт. АI: 1 шт. DI: 4 шт. AO: 2 шт. DO: 2 шт. Для управления приточкой необходим контроллер с достаточным количеством входов выходов, для того чтобы контролировать все необходимые параметры установки, предотвращая аварии, реализуя расписания работы системы и осуществления режима энергосбережения. Достаточно всего Чем управлять? одного контроллера MPM-UN АI: 2 шт. DI: 4 шт. AO: 4 шт. DO: 2 шт. 54

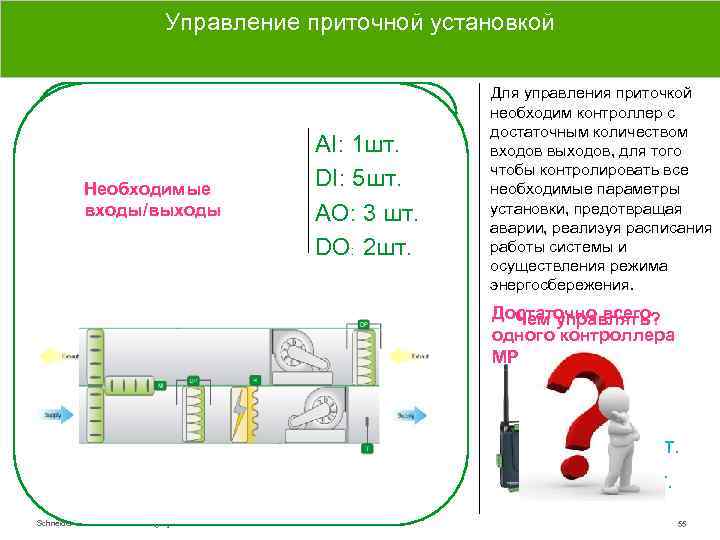

Управление приточной установкой Необходимые входы/выходы АI: 1 шт. DI: 5 шт. AO: 3 шт. DO: 2 шт. Управление и мониторинг § Управление приводами § Датчики температуры § Датчики перепада давления § Сигналы вкл/выкл насоса §Сигналы вкл/выкл вентилятора/частотного преобразователя Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Для управления приточкой необходим контроллер с достаточным количеством входов выходов, для того чтобы контролировать все необходимые параметры установки, предотвращая аварии, реализуя расписания работы системы и осуществления режима энергосбережения. Достаточно всего Чем управлять? одного контроллера MPM-UN АI: 1 шт. DI: 5 шт. AO: 4 шт. DO: 2 шт. 55
Управление ИТП Надо АI: MPM-UN SEC-TE 7 шт. 2 шт AO 4 DI: 8 шт. 7 0 AO: 4 шт. 1 6 DO: 9 шт. 8 4 DO 9 10 Остаток Необходимые AI 7 входы/выходы DI 8 Управление ИТП = 0 -1 8 2 + 3 + 44, 070 руб. Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 56
Измерения Измерительные системы воды, электричества и газа ● Многофункциональные устройства (MPM) могут быть интегрированы с Modbus, En. Ocean and Zig. Bee измерительными устройствами ● Building Expert имеет возможность интегрировать объекты Schneider Electric и Veris. На данный момент это продукты: ● ION 6200 ● PM 750 ● Veris E 5 серия ● Veris H 803 серия ● Объекты, которые скоро появятся: ● i. EM 3250/5 ● PM 3250/5 Измерения Building Expert MPM-UN может интегрировать различные устройства на протоколах Modbus, En. Ocean and Zig. Bee. MPM-UN Измерительные Устройства Schneider Electric и Veris Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Подсчет импульсов Другие устройства измерения Modbus. Терминальный контроллер может быть использован для подсчета импульсов 57

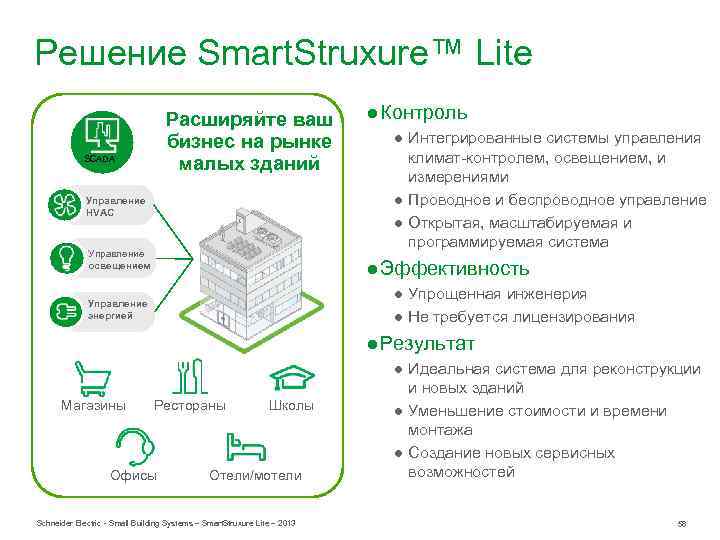

Решение Smart. Struxure™ Lite Расширяйте ваш бизнес на рынке малых зданий SCADA Управление HVAC Управление освещением ● Контроль ● Интегрированные системы управления климат-контролем, освещением, и измерениями ● Проводное и беспроводное управление ● Открытая, масштабируемая и программируемая система ● Эффективность ● Упрощенная инженерия ● Не требуется лицензирования Управление энергией ● Результат Магазины Рестораны Офисы Школы Отели/мотели Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 ● Идеальная система для реконструкции и новых зданий ● Уменьшение стоимости и времени монтажа ● Создание новых сервисных возможностей 58
Smart. Struxure™ Lite solution. Применения и сравнения с конкурентами Обзор решений Системы для небольших и средних зданий Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 59

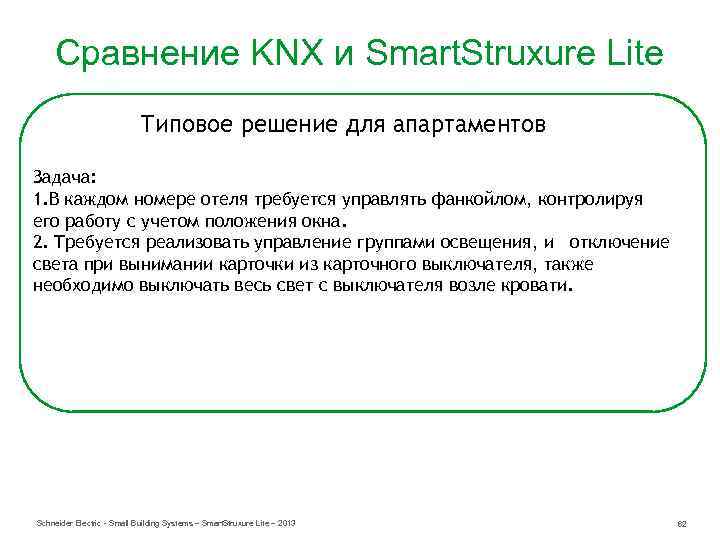

Сравнение KNX и Smart. Struxure Lite Типовое решение для апартаментов Задача: 1. В каждом номере отеля требуется управлять фанкойлом, контролируя его работу с учетом положения окна. 2. Требуется реализовать управление группами освещения, и отключение света при вынимании карточки из карточного выключателя, также необходимо выключать весь свет с выключателя возле кровати. Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 62

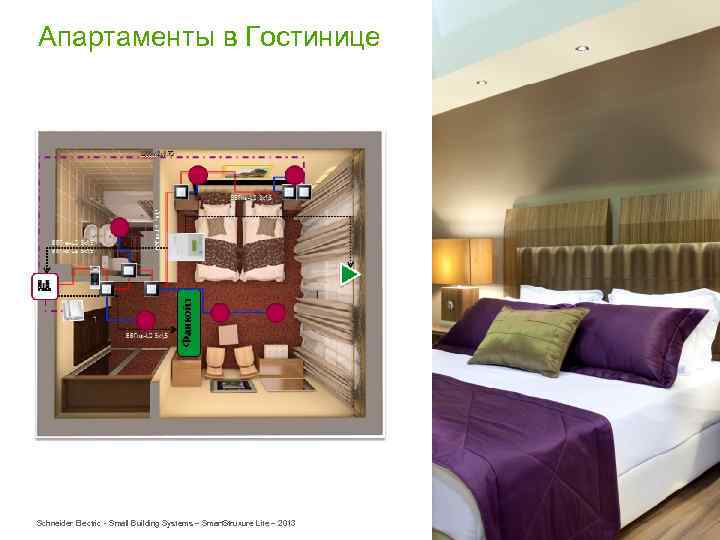

Апартаменты в Гостинице Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 63
Вариант эконом (Решение Smart. Struxure Lite) 3 x 1, 5 Фанкойл Щ ВВГнг-LS 3 x 1, 5 Стоимость системы на оборудовании Smart. Struxure Lite Шввп Фанкойл Оборудование : 2 х0, 75 Комнатный контроллер SE 7300 C 5045 (1 шт= 4851 руб. ). Датчик открытия окна Реле SC 3504 (1 шт= 5071 руб. ). Контактор (1 шт. . =3123 руб. ). ВВГнг-LS 3 x 1, 5 Провода Мех. 1 -кн. Выкл. + рамка+клавиша 6 шт=8778 руб. Карточный выключатель=3000 руб. Картоприемник Геркон=500 руб. В Щите Кабели: Контроллер серии ВВГнг-LS 3 x 1, 5 (26 руб п. м. ) =43 м 1118 руб. SE 7000 КВВГ 2 х0, 75(7, 80 руб п. м. ) =20 м 156 руб. Гофрошланг д. 20 (500 руб. за 100 м) 500 руб. Выключатель 1 -кн. Работа по прокладке кабеля(вкл. штробы) 3 608 руб. ИТОГО ВВГнг-LS по кабелям: 5 473 руб. Светильник ИТОГО: Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 30 796 руб. 64

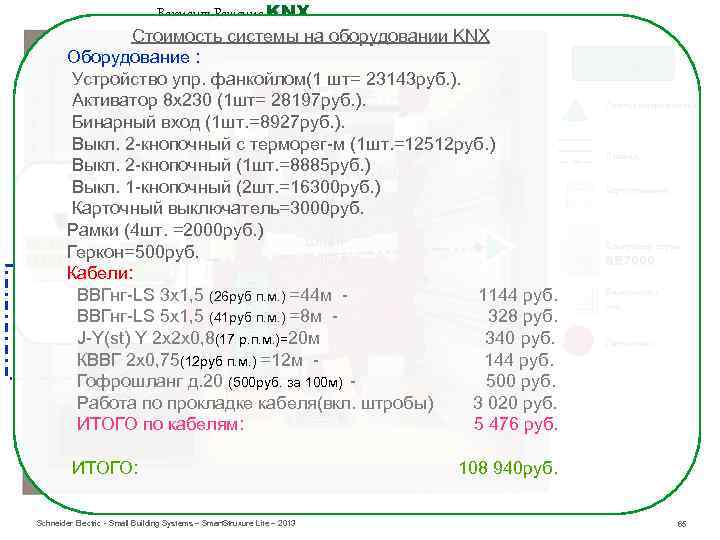

Фанкойл Щ Вариант Решение KNX Стоимость системы на оборудовании KNX Оборудование : Устройство упр. фанкойлом(1 шт= 23143 руб. ). ВВГнг-LS Активатор 8 х230 (1 шт= 28197 руб. ). 3 x 1, 5 Бинарный вход (1 шт. =8927 руб. ). Выкл. 2 -кнопочный с терморег-м (1 шт. =12512 руб. ) Выкл. 2 -кнопочный (1 шт. =8885 руб. ) J-Y(st) 2 x 2 х0, 8 В Щите Выкл. 1 -кнопочный (2 шт. =16300 руб. ) Карточный выключатель=3000 руб. Рамки (4 шт. =2000 руб. ) Шввп Геркон=500 руб. 2 х0, 75 Кабели: ВВГнг-LS 3 x 1, 5 (26 руб п. м. ) =44 м 1144 руб. ВВГнг-LS 5 x 1, 5 (41 руб п. м. ) =8 м 328 руб. J-Y(st) Y 2 x 2 x 0, 8(17 р. п. м. )=20 м 340 руб. ВВГнг-LS 5 x 1, 5 КВВГ 2 х0, 75(12 руб п. м. ) =12 м 144 руб. Гофрошланг д. 20 (500 руб. за 100 м) 500 руб. ВВГнг-LS 3 x 1, 5 Работа по прокладке кабеля(вкл. штробы) 3 020 руб. ИТОГО по кабелям: 5 476 руб. ИТОГО: Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 Фанкойл Датчик открытия окна Провода Картоприемник Контроллер серии SE 7000 Выключатель 1 -кн. Светильник 108 940 руб. 65

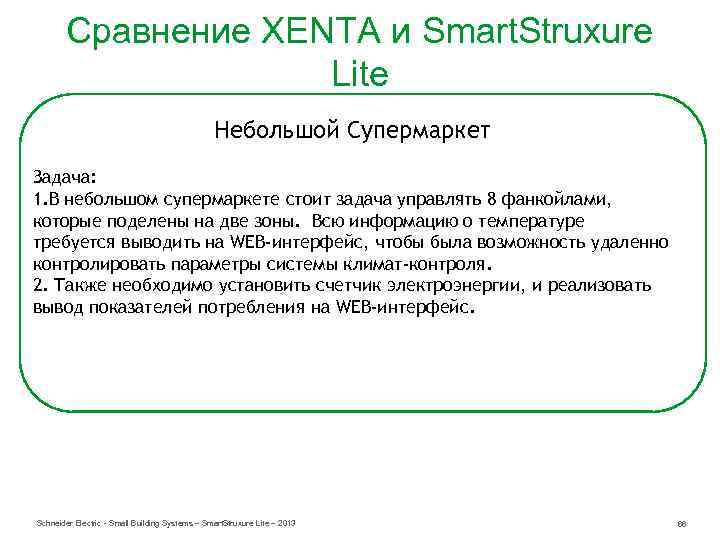

Сравнение XENTA и Smart. Struxure Lite Небольшой Супермаркет Задача: 1. В небольшом супермаркете стоит задача управлять 8 фанкойлами, которые поделены на две зоны. Всю информацию о температуре требуется выводить на WEB-интерфейс, чтобы была возможность удаленно контролировать параметры системы климат-контроля. 2. Также необходимо установить счетчик электроэнергии, и реализовать вывод показателей потребления на WEB-интерфейс. Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 66

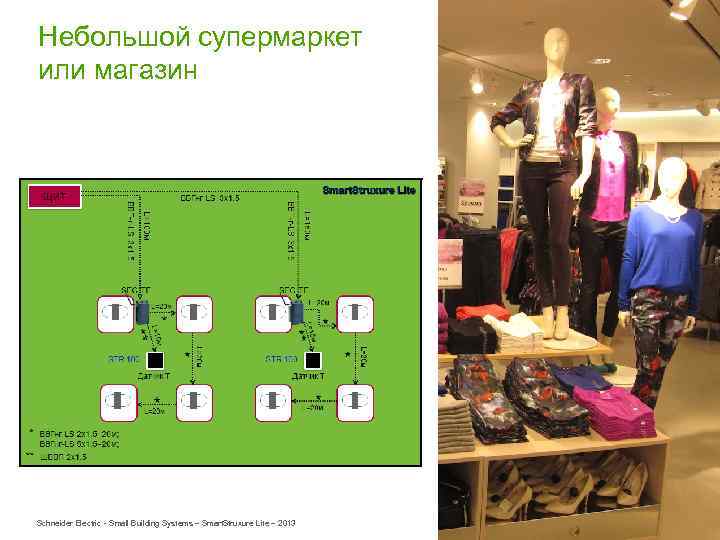

Небольшой супермаркет или магазин Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 67

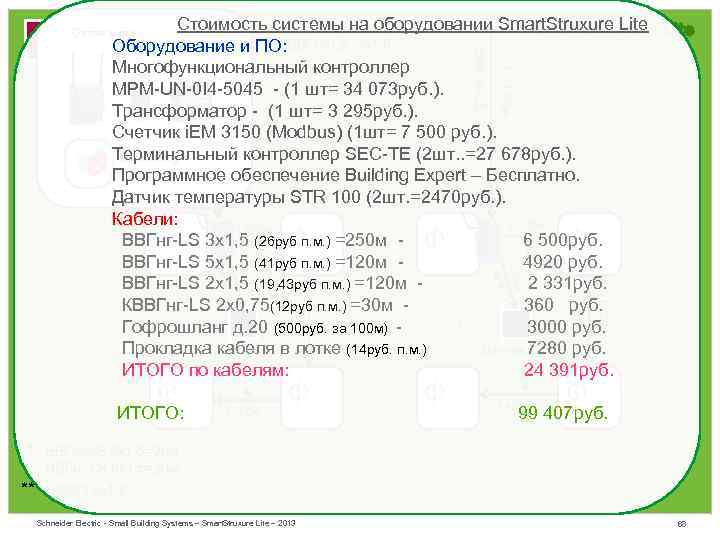

Стоимость системы на оборудовании Smart. Struxure Lite Smart. Struxure Оборудование и ПО: ВВГнг-LS 3 x 1, 5 Многофункциональный контроллер MPM-UN-0 I 4 -5045 - (1 шт= 34 073 руб. ). Трансформатор - (1 шт= 3 295 руб. ). Счетчик i. EM 3150 (Modbus) (1 шт= 7 500 руб. ). Терминальный контроллер SEC-TE (2 шт. . =27 678 руб. ). Building Expert Программное обеспечение Building Expert – Бесплатно. Датчик температуры STR 100 (2 шт. =2470 руб. ). SEC-TE Кабели: L=20 м ВВГнг-LS 3 x 1, 5 (26 руб п. м. ) =250 м 6 500 руб. ВВГнг-LS 5 x 1, 5 * (41 руб п. м. ) =120 м 4920 руб. * ВВГнг-LS 2 x 1, 5 (19, 43 руб п. м. ) =120 м 2 331 руб. КВВГнг-LS 2 х0, 75(12 руб п. м. ) =30 м 360 руб. STR 100 * Гофрошланг д. 20 (500 руб. за 100 м) 3000 * руб. Прокладка Датчик T в лотке (14 руб. п. м. ) кабеля Датчик 7280 руб. T ИТОГО по кабелям: 24 391 руб. Состав щита Ф Ф * ** * L=20 м Ф ИТОГО: Ф ` ** м L=15 Ф L=150 м ВВГнг-LS 3 x 1, 5 L=100 м ВВГнг-LS 3 x 1, 5 ЩИТ Ф Ф 99 407 руб. * L=20 м ВВГнг-LS 2 x 1, 5=20 м; ВВГнг-LS 5 x 1, 5=20 м; ШВВП 2 х1, 5 Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 68

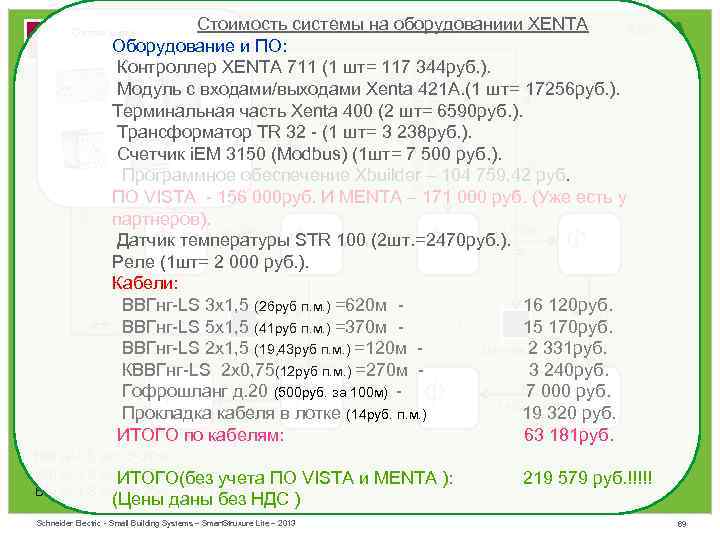

Стоимость системы на оборудованиии XENTA ЩИТ Оборудование и ПО: Контроллер XENTA 711 (1 шт= 117 344 руб. ). Модуль с входами/выходами Xenta 421 A. (1 шт= 17256 руб. ). Терминальная часть Xenta 400 (2 шт= 6590 руб. ). Трансформатор TR 32 - (1 шт= 3 238 руб. ). Счетчик i. EM 3150 (Modbus) (1 шт= 7 500 руб. ). Программное обеспечение Xbuilder – 104 759, 42 руб. ПО VISTA - 156 000 руб. И MENTA – 171 000 руб. (Уже есть у партнеров). L=20 м Датчик температуры STR 100 (2 шт. =2470 руб. ). * * Реле (1 шт= 2 000 руб. ). Кабели: ВВГнг-LS 3 x 1, 5 (26 руб п. м. ) =620 м 16 120 руб. STR 100 * * ВВГнг-LS 5 x 1, 5 (41 руб п. м. ) =370 м 15 170 руб. ** ВВГнг-LS 2 x 1, 5 (19, 43 руб п. м. ) =120 м Датчик T Датчик 2 331 руб. T КВВГнг-LS 2 х0, 75(12 руб п. м. ) =270 м 3 240 руб. Гофрошланг д. 20 (500 руб. за 100 м) *7 000 руб. * в лотке (14 руб. п. м. ) L=20 м Прокладка кабеля 19 320 руб. ИТОГО по кабелям: 63 181 руб. Состав щита L=150 м Ф Ф Ф * ВВГнг-LS 2 x 1, 5=20 м; ВВГнг-LS 5 x 1, 5=20 м; ИТОГО(без учета ПО ВВГнг-LS 3 x 1, 5=20 м; ** ШВВП 2 х1, 5 L=20 м Ф ** Ф Ф L=20 м Ф L=150 м 2 шт ВВГнг-LS 3 x 1, 5 1 шт. ВВГнг-LS 5 x 1, 5 L=100 м 2 шт ВВГнг-LS 3 x 1, 5 1 шт. ВВГнг-LS 5 x 1, 5 L=120 м Ф VISTA и MENTA ): 219 579 руб. !!!!! (Цены даны без НДС ) Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 69

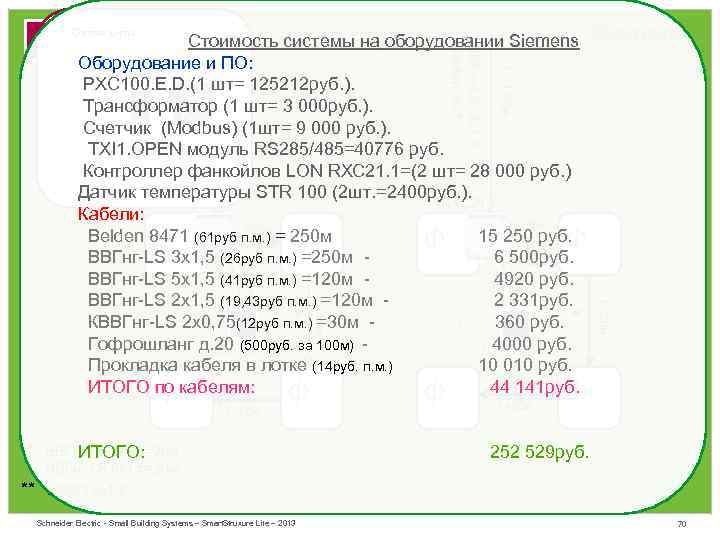

Состав щита Ф Ф Ф ` ** м L=15 Ф * ** * L=20 м Ф ВВГнг-LS 2 x 1, 5=20 м; ИТОГО: ВВГнг-LS 5 x 1, 5=20 м; Ф * L=20 м Ф Siemens L=150 м L=100 м ВВГнг-LS 3 x 1, 5 Belden 8471 ЩИТ Стоимость системы 3 x 1, 5 ВВГнг-LS на оборудовании Siemens Оборудование и ПО: PXC 100. E. D. (1 шт= 125212 руб. ). Трансформатор (1 шт= 3 000 руб. ). Счетчик (Modbus) (1 шт= 9 000 руб. ). TXI 1. OPEN модуль RS 285/485=40776 руб. Контроллер фанкойлов LON RXC 21. 1=(2 шт= 28 000 руб. ) Датчик температуры STR 100 (2 шт. =2400 руб. ). RXC 21. 1 Кабели: L=20 м Belden 8471 (61 руб. L=20 м = 250 м п. м. ) 15 250 руб. ВВГнг-LS 3 x 1, 5 (26 руб п. м. ) =250 м 6 500 руб. * * ВВГнг-LS 5 x 1, 5 (41 руб п. м. ) =120 м 4920 руб. ВВГнг-LS 2 x 1, 5 (19, 43 руб п. м. ) =120 м 2 331 руб. STR 100 360 руб. * КВВГнг-LS 2 х0, 75(12 руб п. м. ) =30 м * Гофрошланг д. 20 (500 руб. за 100 м) 4000 Датчик Tруб. Прокладка кабеля в лотке (14 руб. п. м. ) 10 010 руб. ИТОГО по кабелям: 44 141 руб. Ф 252 529 руб. ШВВП 2 х1, 5 Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 70

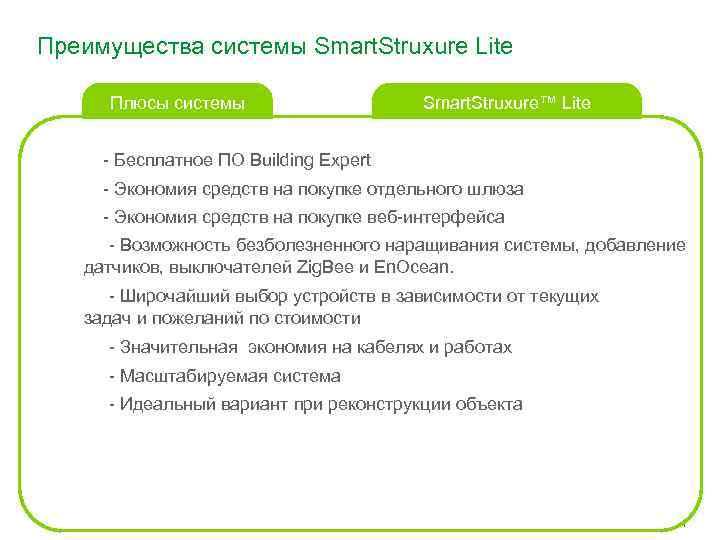

Преимущества системы Smart. Struxure Lite Плюсы системы Smart. Struxure™ Lite - Бесплатное ПО Building Expert - Экономия средств на покупке отдельного шлюза - Экономия средств на покупке веб-интерфейса - Возможность безболезненного наращивания системы, добавление датчиков, выключателей Zig. Bee и En. Ocean. - Широчайший выбор устройств в зависимости от текущих задач и пожеланий по стоимости - Значительная экономия на кабелях и работах - Масштабируемая система - Идеальный вариант при реконструкции объекта Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 71
Smart. Struxure™ Lite solution. Внешний вид интерфейса управления Системы для небольших и средних зданий Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 72
Полезные ссылки: http: //buildings. schneider. ru/ https: //documentation. smartstruxurelite. com http: //www. schneiderelectric. com/products/ru/ru/1200 -avtomatizacia-i -bezopasnost-zdanij/1210 -sistemy-upravleniazdaniem/62191 -resenie-smartstruxure-lite/ Schneider Electric - Small Building Systems – Smart. Struxure Lite – 2013 73
