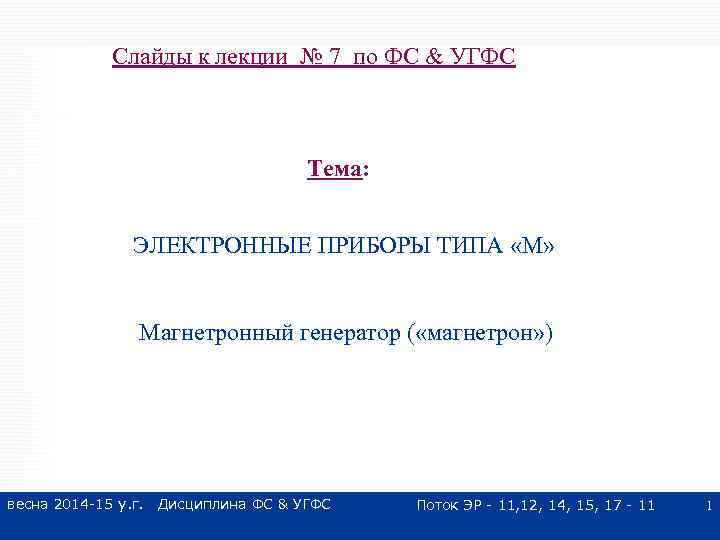

Слайды к лекции № 7 по ФС & УГФС Тема: ЭЛЕКТРОННЫЕ ПРИБОРЫ ТИПА «М» Магнетронный генератор ( «магнетрон» ) весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 1

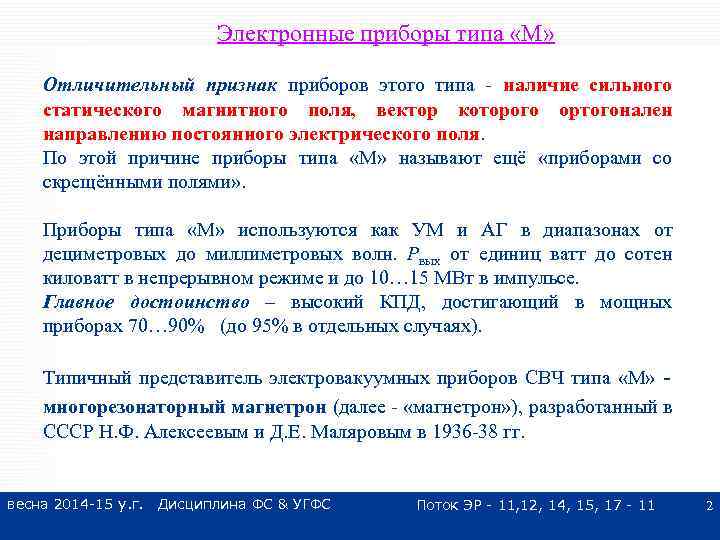

Электронные приборы типа «М» Отличительный признак приборов этого типа - наличие сильного статического магнитного поля, вектор которого ортогонален направлению постоянного электрического поля. По этой причине приборы типа «М» называют ещё «приборами со скрещёнными полями» . Приборы типа «М» используются как УМ и АГ в диапазонах от дециметровых до миллиметровых волн. Рвых от единиц ватт до сотен киловатт в непрерывном режиме и до 10… 15 МВт в импульсе. Главное достоинство – высокий КПД, достигающий в мощных приборах 70… 90% (до 95% в отдельных случаях). Типичный представитель электровакуумных приборов СВЧ типа «М» многорезонаторный магнетрон (далее - «магнетрон» ), разработанный в СССР Н. Ф. Алексеевым и Д. Е. Маляровым в 1936 -38 гг. весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 2
Устройство магнетрона Разрез многорезонаторного магнетрона без внешней магнитной системы: 1 — анодный блок с системой цилиндрических резонаторов типа «щель-отверстие» 3; 2 — катод с выводами подогревателя; 4 — пространство взаимодействия электронов с электрическим и магнитным полями; 5 — коаксиальный вывод энергии СВЧ. весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 3
Движение электронов в магнетроне Траектория движения электрона в однородных скрещенных электрическом и магнитном полях весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 4

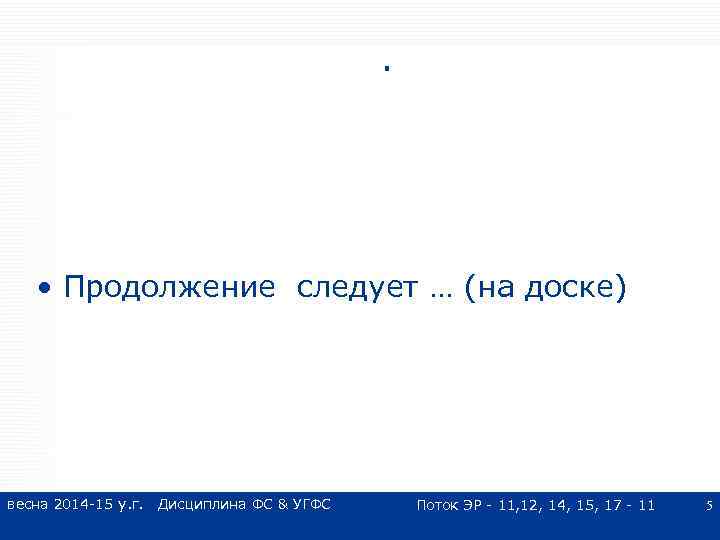

. • Продолжение следует … (на доске) весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 5
