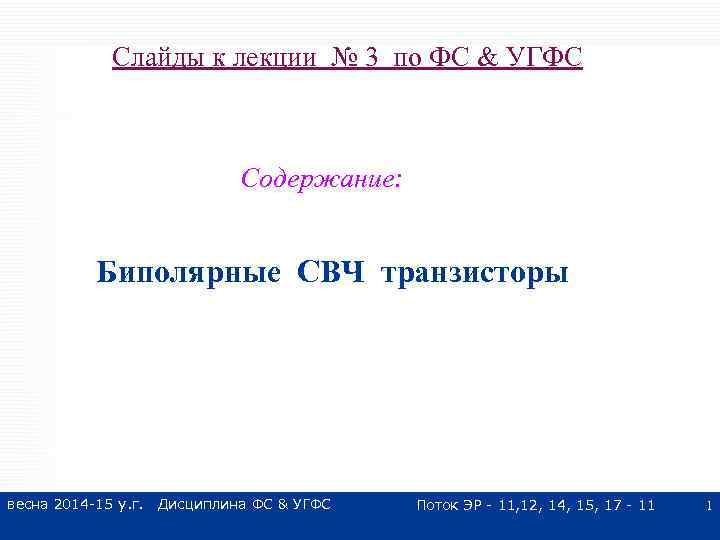

Слайды к лекции № 3 по ФС & УГФС Содержание: Биполярные СВЧ транзисторы весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 1

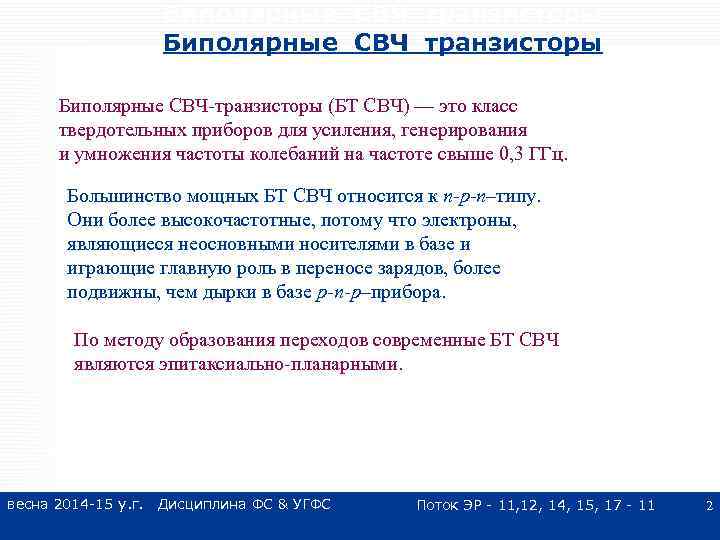

Биполярные СВЧ транзисторы Биполярные СВЧ-транзисторы (БТ СВЧ) — это класс твердотельных приборов для усиления, генерирования и умножения частоты колебаний на частоте свыше 0, 3 ГГц. Большинство мощных БТ СВЧ относится к п-р-п–типу. Они более высокочастотные, потому что электроны, являющиеся неосновными носителями в базе и играющие главную роль в переносе зарядов, более подвижны, чем дырки в базе р-п-р–прибора. По методу образования переходов современные БТ СВЧ являются эпитаксиально-планарными. весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 2
Биполярные СВЧ транзисторы Для всех БТ СВЧ, кроме самых маломощных, характерна многоэмиттерная (гребенчатая, сетчатая) структура. весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 3

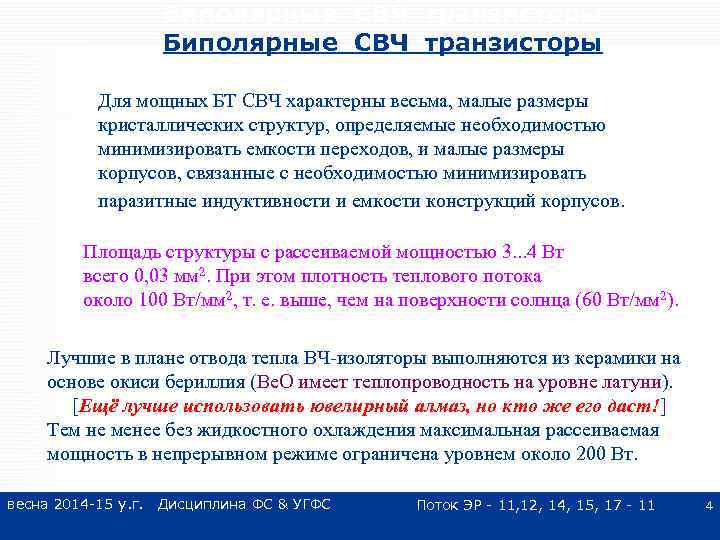

Биполярные СВЧ транзисторы Для мощных БТ СВЧ характерны весьма, малые размеры кристаллических структур, определяемые необходимостью минимизировать емкости переходов, и малые размеры корпусов, связанные с необходимостью минимизировать паразитные индуктивности и емкости конструкций корпусов. Площадь структуры с рассеиваемой мощностью 3. . . 4 Вт всего 0, 03 мм 2. При этом плотность теплового потока около 100 Вт/мм 2, т. е. выше, чем на поверхности солнца (60 Вт/мм 2). Лучшие в плане отвода тепла ВЧ-изоляторы выполняются из керамики на основе окиси бериллия (Be. O имеет теплопроводность на уровне латуни). [Ещё лучше использовать ювелирный алмаз, но кто же его даст!] Тем не менее без жидкостного охлаждения максимальная рассеиваемая мощность в непрерывном режиме ограничена уровнем около 200 Вт. весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 4
