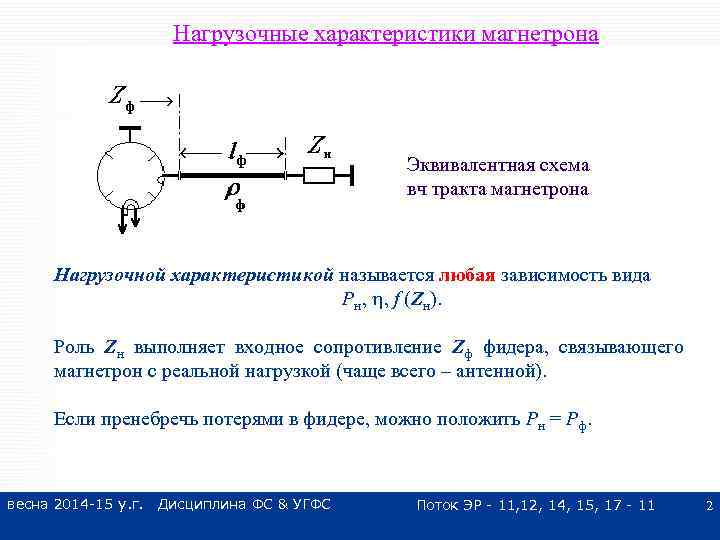

Нагрузочные характеристики магнетрона Эквивалентная схема вч тракта магнетрона Нагрузочной характеристикой называется любая зависимость вида Рн, h, f (Zн). Роль Zн выполняет входное сопротивление Zф фидера, связывающего магнетрон с реальной нагрузкой (чаще всего – антенной). Если пренебречь потерями в фидере, можно положить Рн = Рф. весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 2

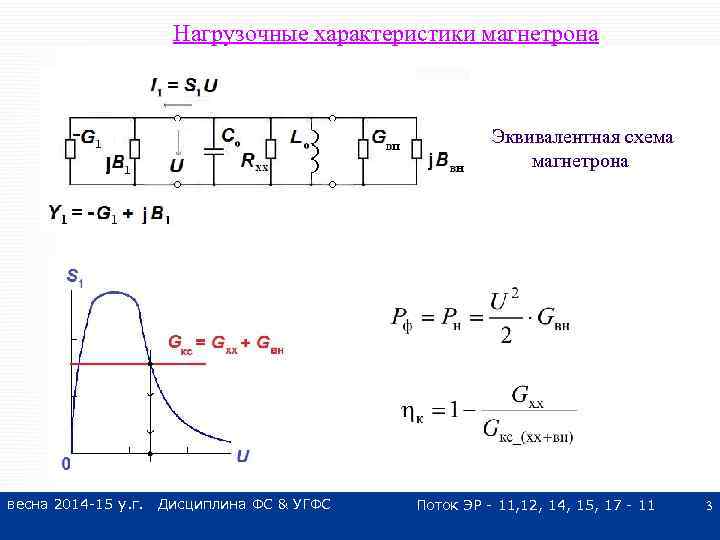

Нагрузочные характеристики магнетрона Эквивалентная схема магнетрона весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 3

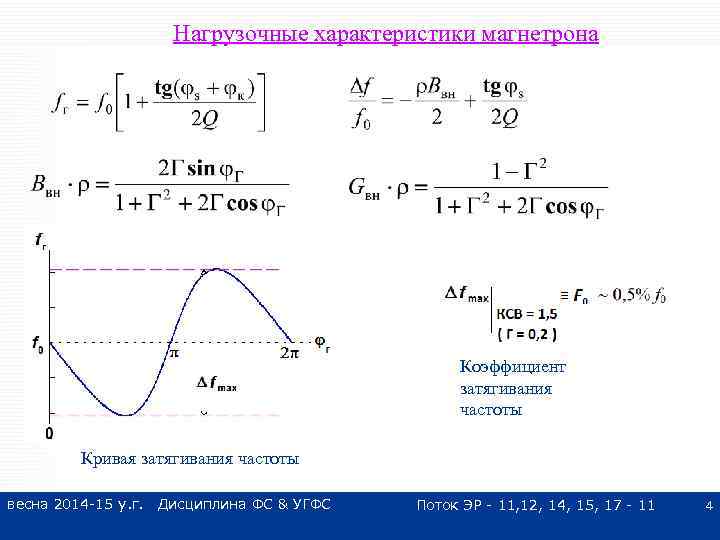

Нагрузочные характеристики магнетрона Коэффициент затягивания частоты Кривая затягивания частоты весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 4

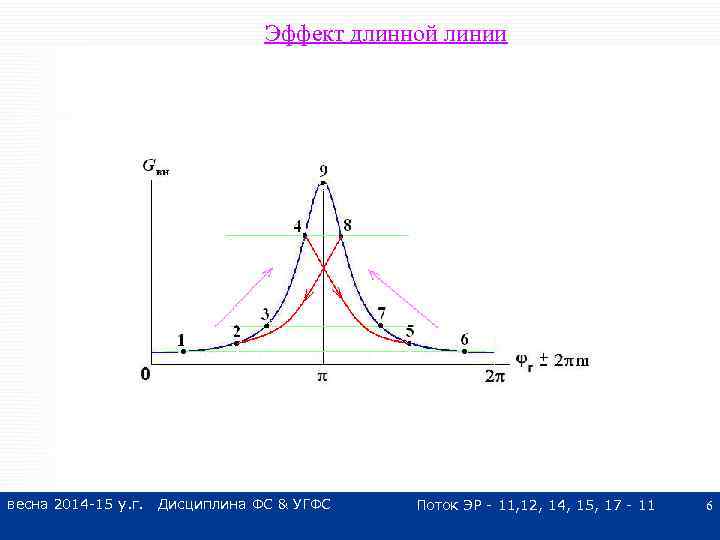

Эффект длинной линии весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 5
Эффект длинной линии весна 2014 -15 у. г. Дисциплина ФС & УГФС Поток ЭР - 11, 12, 14, 15, 17 - 11 6
