Сквозное автоматизированное проектирование электронной аппаратуры Лекция 7 Создание

Сквозное автоматизированное проектирование электронной аппаратуры Лекция 7. Создание проводных, кабельных и жгутовых соединений

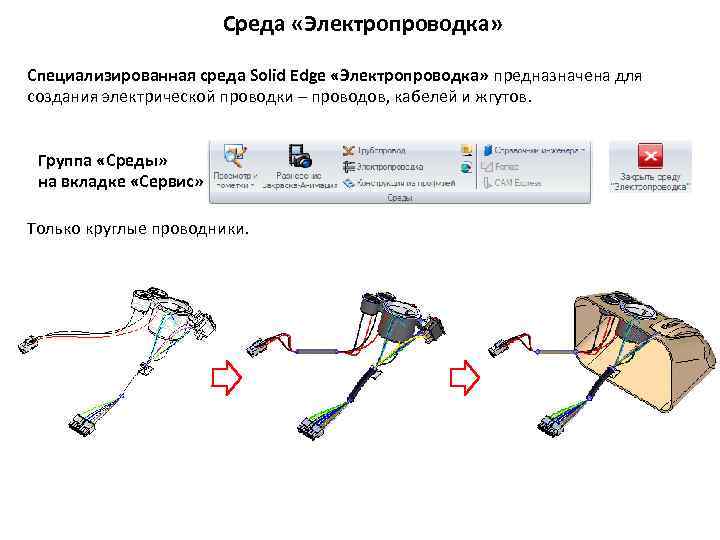

Среда «Электропроводка» Специализированная среда Solid Edge «Электропроводка» предназначена для создания электрической проводки – проводов, кабелей и жгутов. Группа «Среды» на вкладке «Сервис» Только круглые проводники.

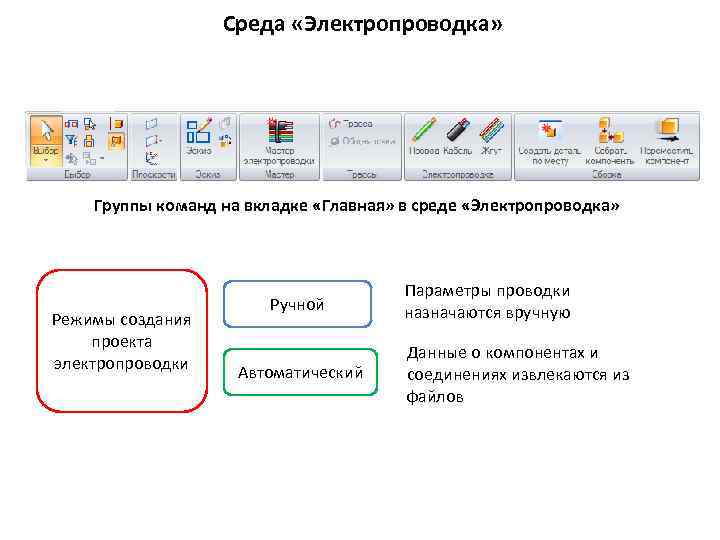

Среда «Электропроводка» Группы команд на вкладке «Главная» в среде «Электропроводка» Режимы создания проекта электропроводки Ручной Автоматический Параметры проводки назначаются вручную Данные о компонентах и соединениях извлекаются из файлов

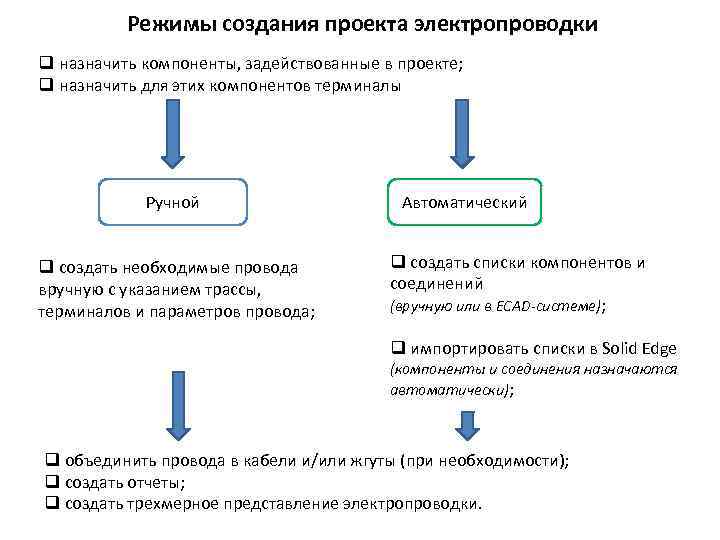

Режимы создания проекта электропроводки q назначить компоненты, задействованные в проекте; q назначить для этих компонентов терминалы Ручной q создать необходимые провода вручную с указанием трассы, терминалов и параметров провода; Автоматический q создать списки компонентов и соединений (вручную или в ECAD-системе); q импортировать списки в Solid Edge (компоненты и соединения назначаются автоматически); q объединить провода в кабели и/или жгуты (при необходимости); q создать отчеты; q создать трехмерное представление электропроводки.

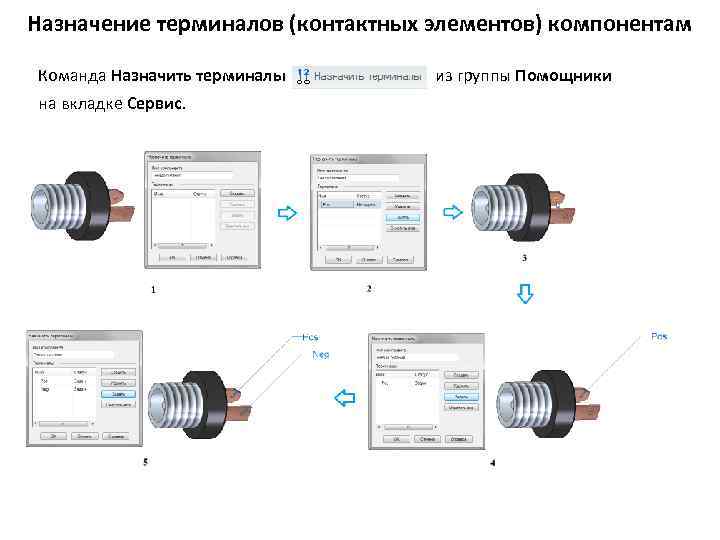

Назначение терминалов (контактных элементов) компонентам Команда Назначить терминалы на вкладке Сервис. из группы Помощники

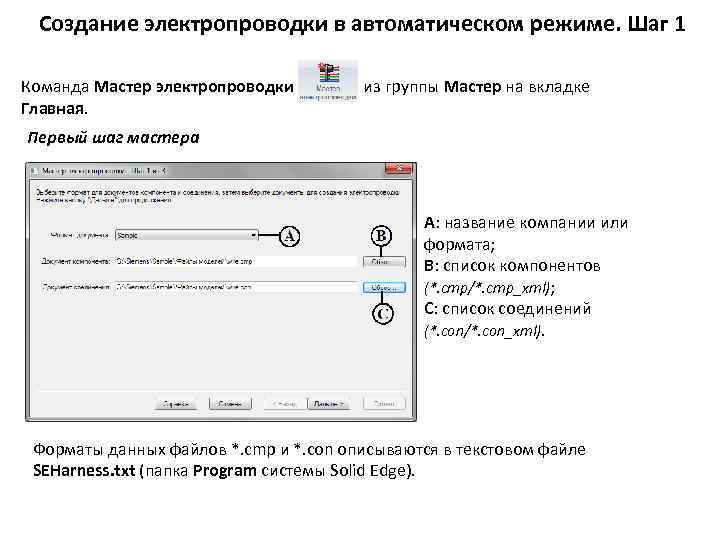

Создание электропроводки в автоматическом режиме. Шаг 1 Команда Мастер электропроводки Главная. из группы Мастер на вкладке Первый шаг мастера A: название компании или формата; B: список компонентов (*. cmp/*. cmp_xml); C: список соединений (*. con/*. con_xml). Форматы данных файлов *. cmp и *. con описываются в текстовом файле SEHarness. txt (папка Program системы Solid Edge).

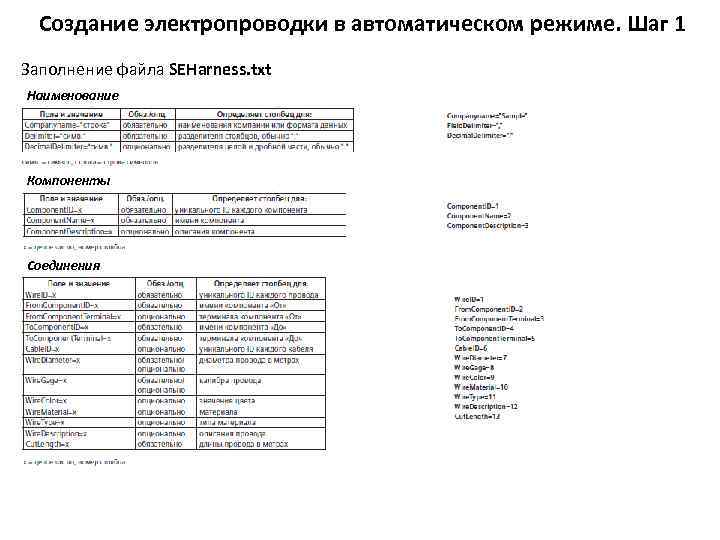

Создание электропроводки в автоматическом режиме. Шаг 1 Заполнение файла SEHarness. txt Наименование Компоненты Соединения

Создание электропроводки в автоматическом режиме. Шаг 1 Компоненты (wire. cmp) 236, Разъем питания, 315, Разъем на кабель, Component. Description пропущен. Соединения (wire. con) Провод 1, 236, Pos, 315, Pos, , 0. 00040, 26, 255, Copper, Solid, 26 -gage Solid Copper Red, 0. 15 Провод 2, 236, Neg, 315, Neg, , 0. 00040, 26, 0, Copper, Solid, 26 -gage Solid Copper Black, 0. 15 Cable. ID пропущен (кабель будет формироваться в самой среде Электропроводка).

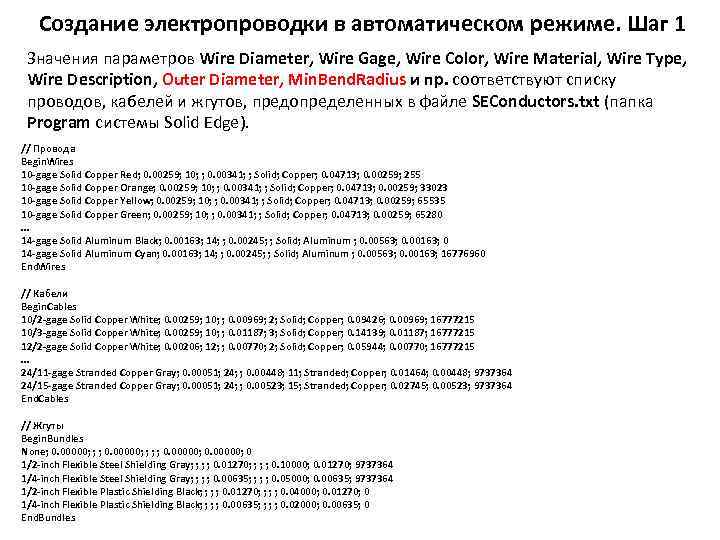

Создание электропроводки в автоматическом режиме. Шаг 1 Значения параметров Wire Diameter, Wire Gage, Wire Color, Wire Material, Wire Type, Wire Description, Outer Diameter, Min. Bend. Radius и пр. соответствуют списку проводов, кабелей и жгутов, предопределенных в файле SEConductors. txt (папка Program системы Solid Edge). // Провода Begin. Wires 10 -gage Solid Copper Red; 0. 00259; 10; ; 0. 00341; ; Solid; Copper; 0. 04713; 0. 00259; 255 10 -gage Solid Copper Orange; 0. 00259; 10; ; 0. 00341; ; Solid; Copper; 0. 04713; 0. 00259; 33023 10 -gage Solid Copper Yellow; 0. 00259; 10; ; 0. 00341; ; Solid; Copper; 0. 04713; 0. 00259; 65535 10 -gage Solid Copper Green; 0. 00259; 10; ; 0. 00341; ; Solid; Copper; 0. 04713; 0. 00259; 65280. . . 14 -gage Solid Aluminum Black; 0. 00163; 14; ; 0. 00245; ; Solid; Aluminum ; 0. 00563; 0. 00163; 0 14 -gage Solid Aluminum Cyan; 0. 00163; 14; ; 0. 00245; ; Solid; Aluminum ; 0. 00563; 0. 00163; 16776960 End. Wires // Кабели Begin. Cables 10/2 -gage Solid Copper White; 0. 00259; 10; ; 0. 00969; 2; Solid; Copper; 0. 09426; 0. 00969; 16777215 10/3 -gage Solid Copper White; 0. 00259; 10; ; 0. 01187; 3; Solid; Copper; 0. 14139; 0. 01187; 16777215 12/2 -gage Solid Copper White; 0. 00206; 12; ; 0. 00770; 2; Solid; Copper; 0. 05944; 0. 00770; 16777215. . . 24/11 -gage Stranded Copper Gray; 0. 00051; 24; ; 0. 00448; 11; Stranded; Copper; 0. 01464; 0. 00448; 9737364 24/15 -gage Stranded Copper Gray; 0. 00051; 24; ; 0. 00523; 15; Stranded; Copper; 0. 02745; 0. 00523; 9737364 End. Cables // Жгуты Begin. Bundles None; 0. 00000; ; ; ; 0. 00000; 0 1/2 -inch Flexible Steel Shielding Gray; ; 0. 01270; ; 0. 10000; 0. 01270; 9737364 1/4 -inch Flexible Steel Shielding Gray; ; 0. 00635; ; 0. 05000; 0. 00635; 9737364 1/2 -inch Flexible Plastic Shielding Black; ; 0. 01270; ; 0. 04000; 0. 01270; 0 1/4 -inch Flexible Plastic Shielding Black; ; 0. 00635; ; 0. 02000; 0. 00635; 0 End. Bundles

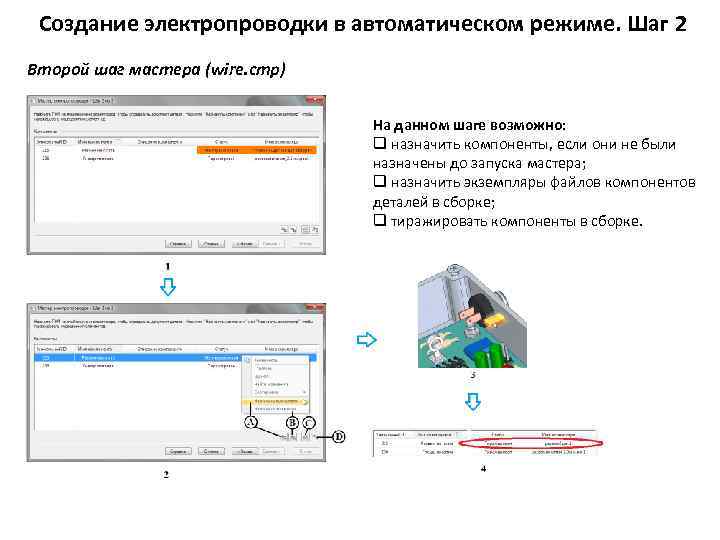

Создание электропроводки в автоматическом режиме. Шаг 2 Второй шаг мастера (wire. cmp) На данном шаге возможно: q назначить компоненты, если они не были назначены до запуска мастера; q назначить экземпляры файлов компонентов деталей в сборке; q тиражировать компоненты в сборке.

Создание электропроводки в автоматическом режиме. Шаг 3 Третий шаг мастера (wire. con) На данном шаге возможно: q назначить терминалы для компонентов; q удалить соединение из электропроводки; q назначить атрибуты для провода или кабеля; q просмотреть создаваемую электропроводку.

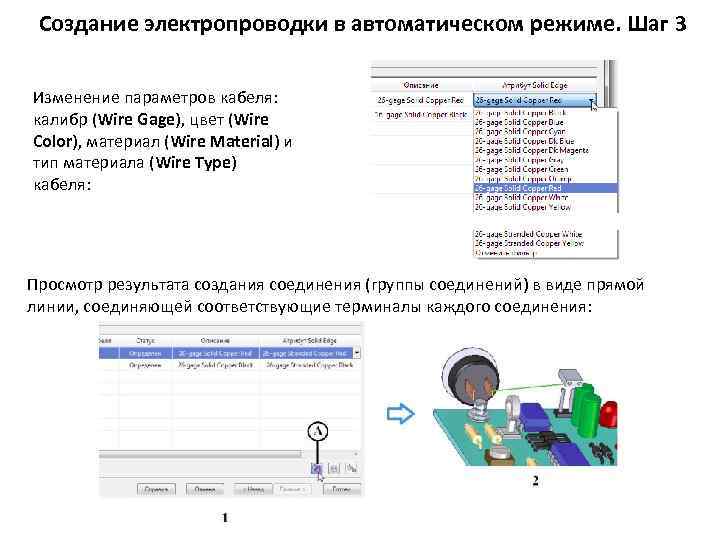

Создание электропроводки в автоматическом режиме. Шаг 3 Изменение параметров кабеля: калибр (Wire Gage), цвет (Wire Color), материал (Wire Material) и тип материала (Wire Type) кабеля: Просмотр результата создания соединения (группы соединений) в виде прямой линии, соединяющей соответствующие терминалы каждого соединения:

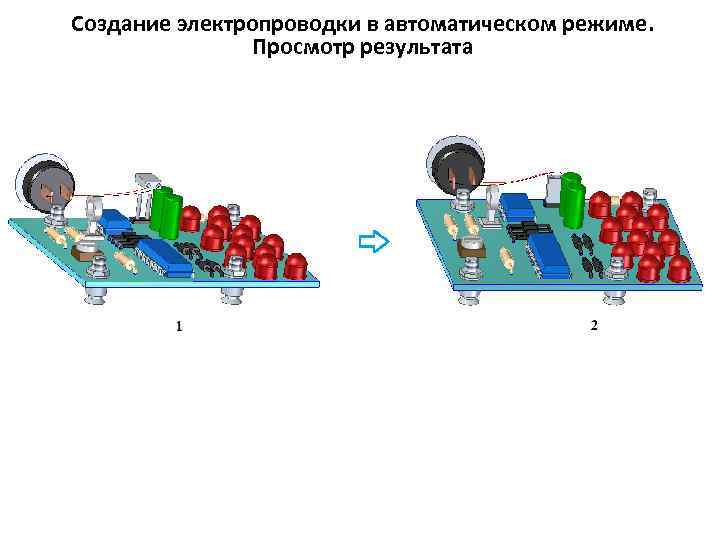

Создание электропроводки в автоматическом режиме. Просмотр результата

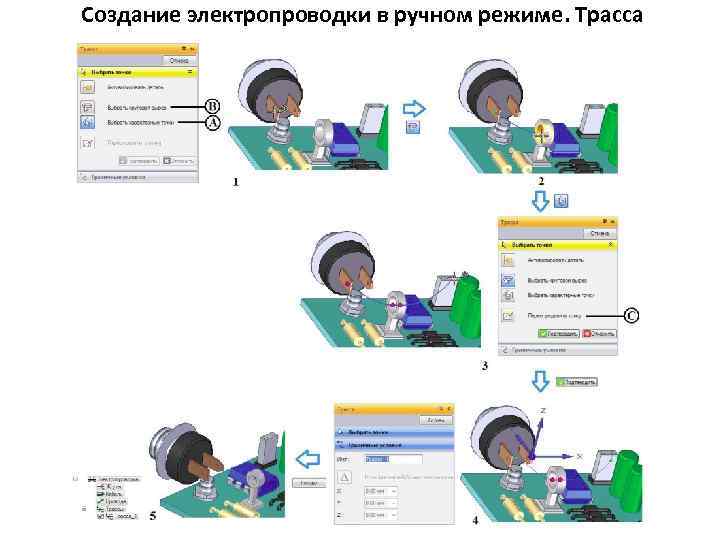

Создание электропроводки в ручном режиме. Трасса

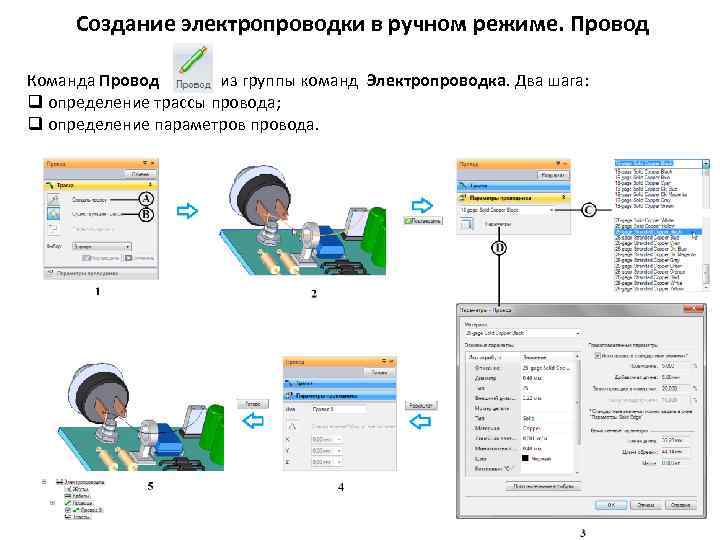

Создание электропроводки в ручном режиме. Провод Команда Провод из группы команд Электропроводка. Два шага: q определение трассы провода; q определение параметров провода.

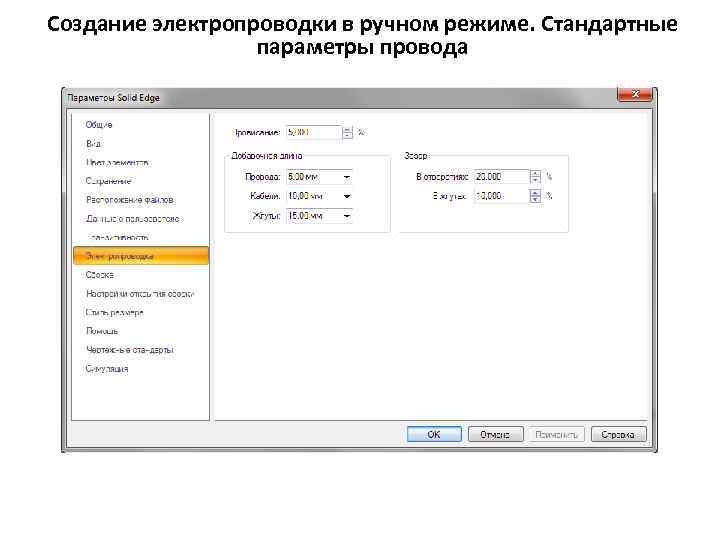

Создание электропроводки в ручном режиме. Стандартные параметры провода

Создание электропроводки в ручном режиме. Редактирование трассы

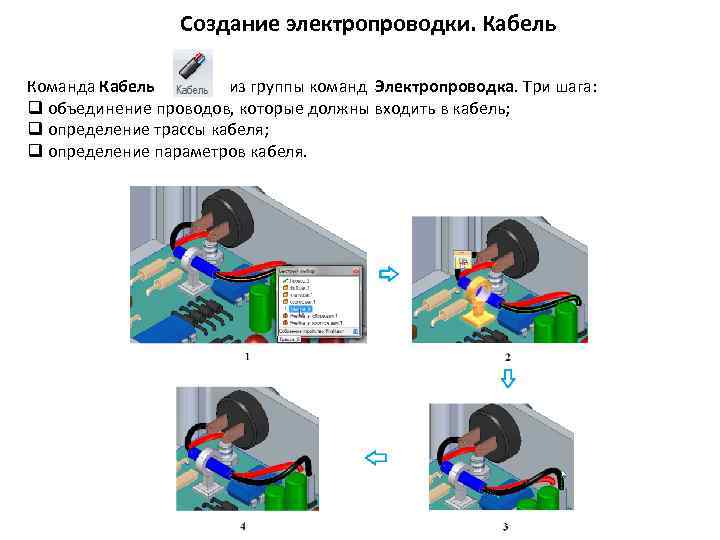

Создание электропроводки. Кабель Команда Кабель из группы команд Электропроводка. Три шага: q объединение проводов, которые должны входить в кабель; q определение трассы кабеля; q определение параметров кабеля.

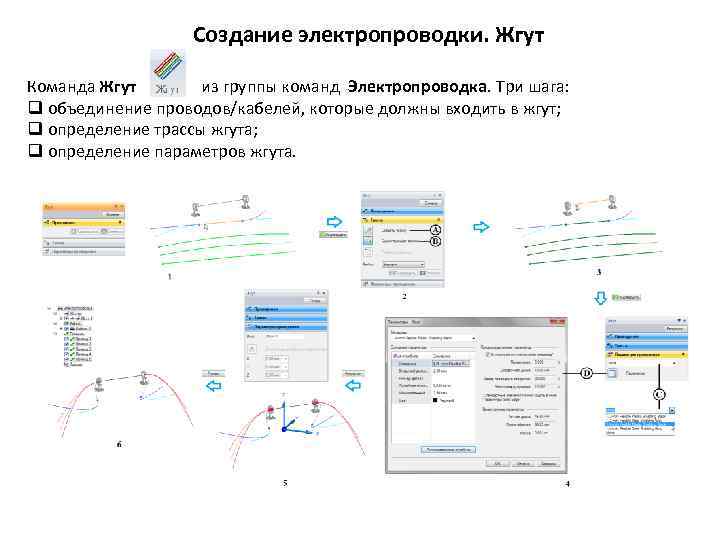

Создание электропроводки. Жгут Команда Жгут из группы команд Электропроводка. Три шага: q объединение проводов/кабелей, которые должны входить в жгут; q определение трассы жгута; q определение параметров жгута.

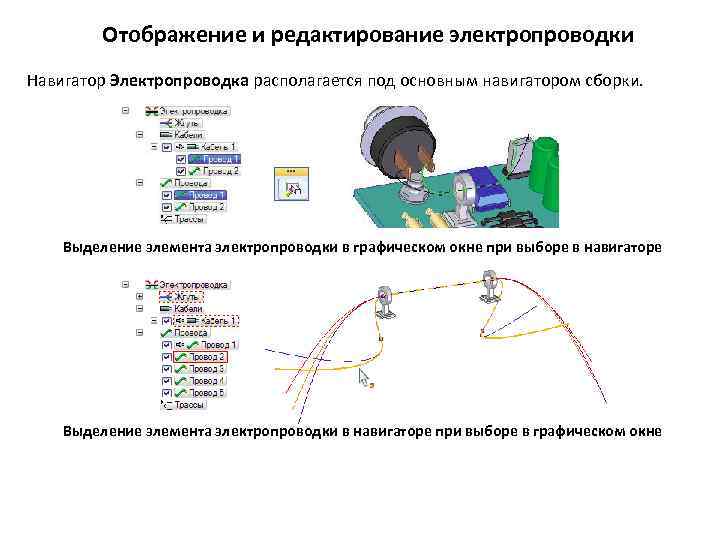

Отображение и редактирование электропроводки Навигатор Электропроводка располагается под основным навигатором сборки. Выделение элемента электропроводки в графическом окне при выборе в навигаторе Выделение элемента электропроводки в навигаторе при выборе в графическом окне

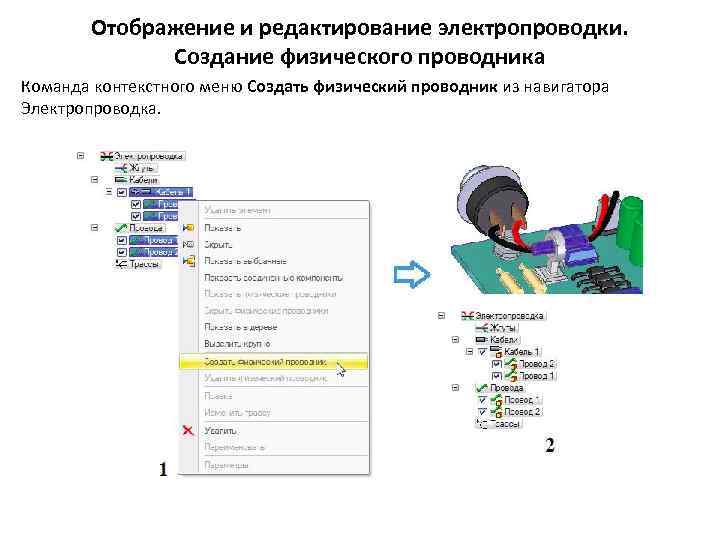

Отображение и редактирование электропроводки. Создание физического проводника Команда контекстного меню Создать физический проводник из навигатора Электропроводка.

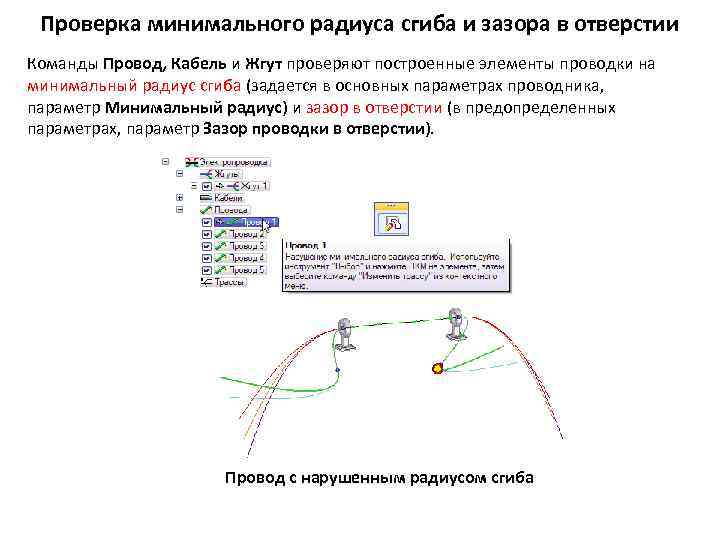

Проверка минимального радиуса сгиба и зазора в отверстии Команды Провод, Кабель и Жгут проверяют построенные элементы проводки на минимальный радиус сгиба (задается в основных параметрах проводника, параметр Минимальный радиус) и зазор в отверстии (в предопределенных параметрах, параметр Зазор проводки в отверстии). Провод с нарушенным радиусом сгиба

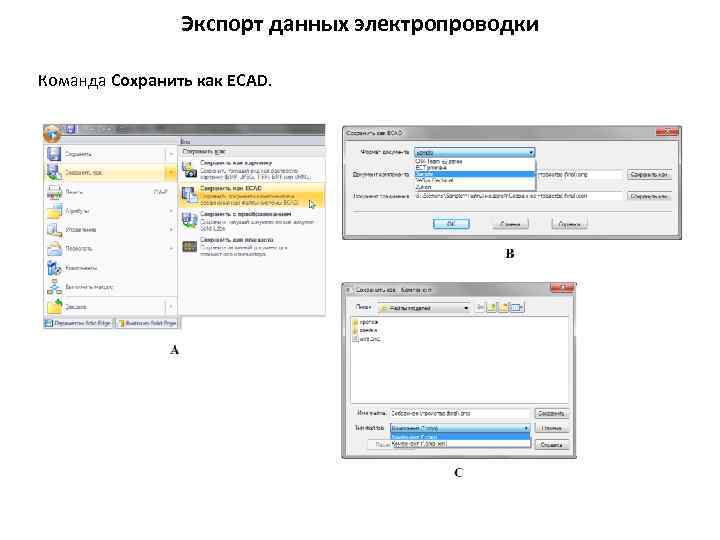

Экспорт данных электропроводки Команда Сохранить как ECAD.

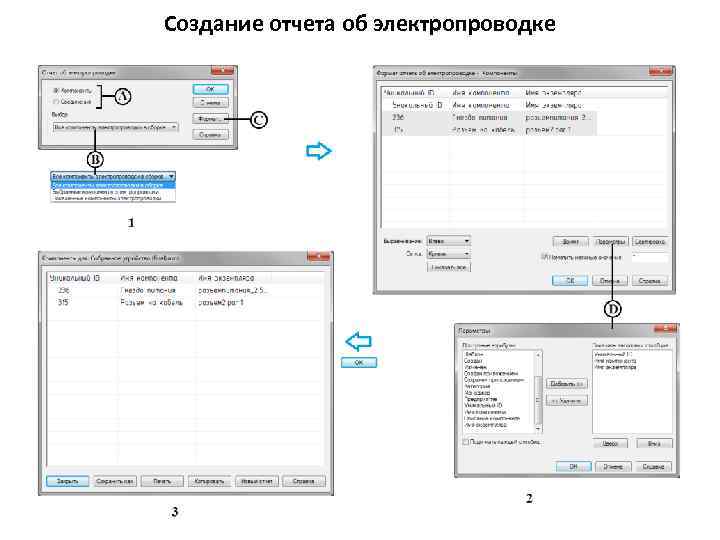

Создание отчета об электропроводке

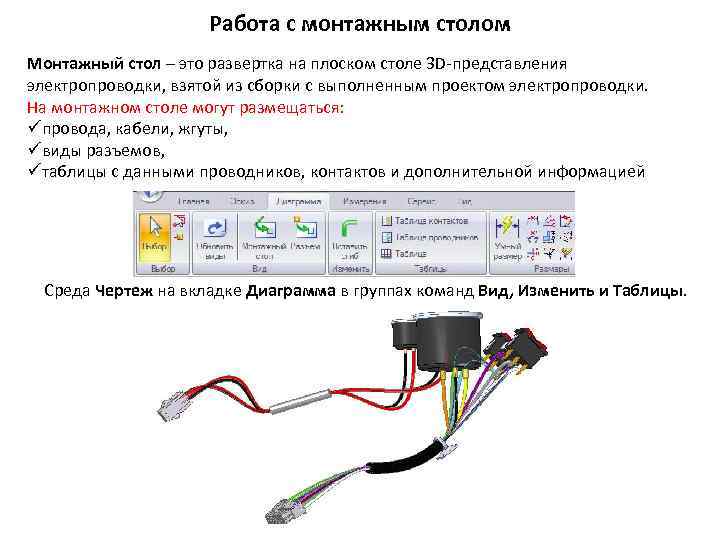

Работа с монтажным столом Монтажный стол – это развертка на плоском столе 3 D-представления электропроводки, взятой из сборки с выполненным проектом электропроводки. На монтажном столе могут размещаться: üпровода, кабели, жгуты, üвиды разъемов, üтаблицы с данными проводников, контактов и дополнительной информацией Среда Чертеж на вкладке Диаграмма в группах команд Вид, Изменить и Таблицы.

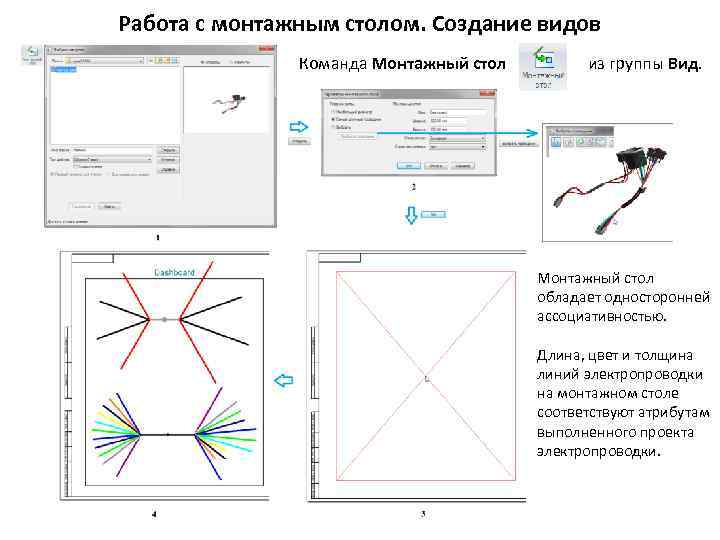

Работа с монтажным столом. Создание видов Команда Монтажный стол из группы Вид. Монтажный стол обладает односторонней ассоциативностью. Длина, цвет и толщина линий электропроводки на монтажном столе соответствуют атрибутам выполненного проекта электропроводки.

Работа с монтажным столом. Редактирование атрибутов развернутой геометрии

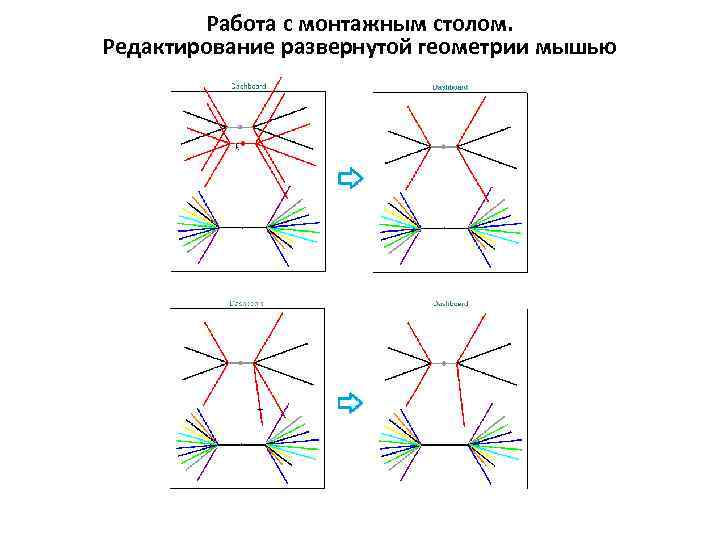

Работа с монтажным столом. Редактирование развернутой геометрии мышью

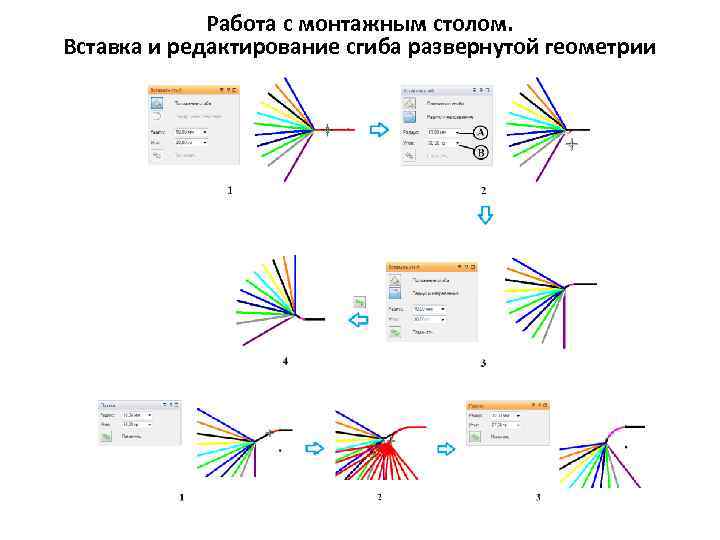

Работа с монтажным столом. Вставка и редактирование сгиба развернутой геометрии

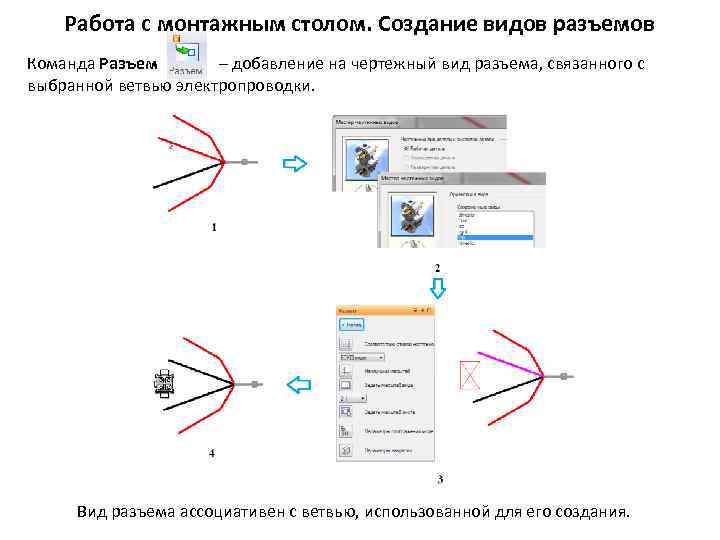

Работа с монтажным столом. Создание видов разъемов Команда Разъем – добавление на чертежный вид разъема, связанного с выбранной ветвью электропроводки. Вид разъема ассоциативен с ветвью, использованной для его создания.

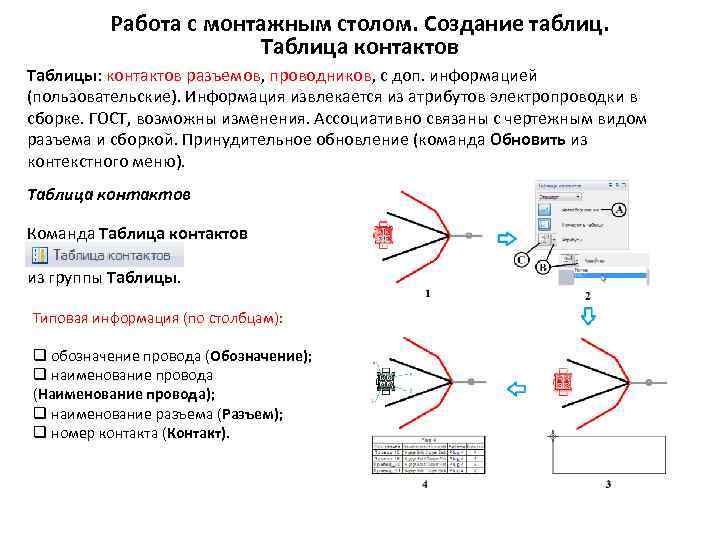

Работа с монтажным столом. Создание таблиц. Таблица контактов Таблицы: контактов разъемов, проводников, с доп. информацией (пользовательские). Информация извлекается из атрибутов электропроводки в сборке. ГОСТ, возможны изменения. Ассоциативно связаны с чертежным видом разъема и сборкой. Принудительное обновление (команда Обновить из контекстного меню). Таблица контактов Команда Таблица контактов из группы Таблицы. Типовая информация (по столбцам): q обозначение провода (Обозначение); q наименование провода (Наименование провода); q наименование разъема (Разъем); q номер контакта (Контакт).

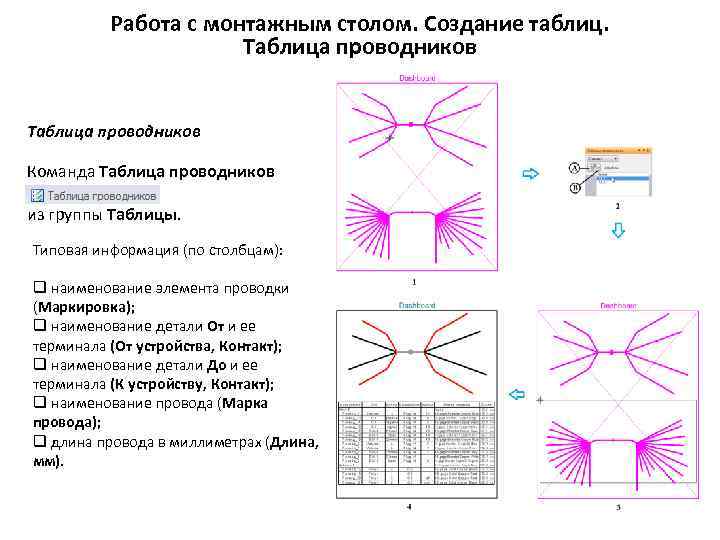

Работа с монтажным столом. Создание таблиц. Таблица проводников Команда Таблица проводников из группы Таблицы. Типовая информация (по столбцам): q наименование элемента проводки (Маркировка); q наименование детали От и ее терминала (От устройства, Контакт); q наименование детали До и ее терминала (К устройству, Контакт); q наименование провода (Марка провода); q длина провода в миллиметрах (Длина, мм).
