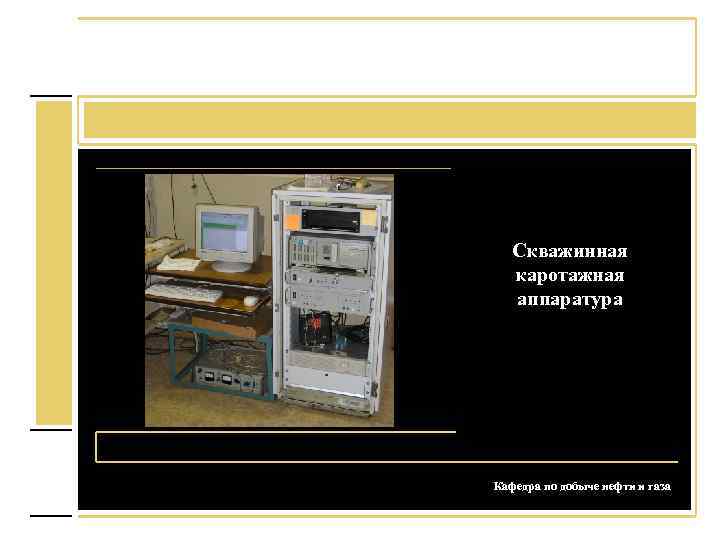

Скважинная каротажная аппаратура Кафедра по добыче нефти и газа Скважинная каротажная аппаратура Кафедра по добыче нефти и газа

Скважинная каротажная аппаратура Назначение и составные части скважинной аппаратуры Предназначена для проведения геофизических работ Скважинная каротажная аппаратура Назначение и составные части скважинной аппаратуры Предназначена для проведения геофизических работ на каротажном кабеле в скважину спускается аппарат, который взаимодействуя с исследуемой окружающей его средой (промывочная жидкость, горная порода), выдает на поверхность необходимую информацию или осуществляет какую - либо работу (прострел отверстий, установку разделительных мостов, отбор керна или пластовых флюидов и др. ) Скважинная аппаратура должна быть работоспособна в условиях высоких внешних давлений до 150 МПа, темпратур до +250 С и химически активной среды (высокие концентрации растворов солей, наличие нефти и газа). 1

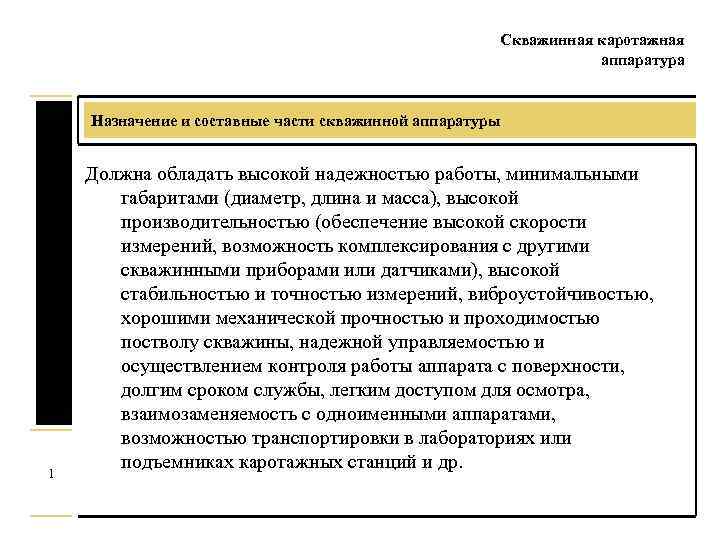

Скважинная каротажная аппаратура Назначение и составные части скважинной аппаратуры 1 Должна обладать высокой надежностью Скважинная каротажная аппаратура Назначение и составные части скважинной аппаратуры 1 Должна обладать высокой надежностью работы, минимальными габаритами (диаметр, длина и масса), высокой производительностью (обеспечение высокой скорости измерений, возможность комплексирования с другими скважинными приборами или датчиками), высокой стабильностью и точностью измерений, виброустойчивостью, хорошими механической прочностью и проходимостью постволу скважины, надежной управляемостью и осуществлением контроля работы аппарата с поверхности, долгим сроком службы, легким доступом для осмотра, взаимозаменяемость с одноименными аппаратами, возможностью транспортировки в лабораториях или подъемниках каротажных станций и др.

Скважинная каротажная аппаратура Назначение и составные части скважинной аппаратуры 1 Все скважинные приборы имеют Скважинная каротажная аппаратура Назначение и составные части скважинной аппаратуры 1 Все скважинные приборы имеют общие элементы: Верхний наконечник с изолированным и герметичным электровводом, герметичный охранный корпус, электрическую, радиоэлектронную или электромеханические схемы, размещенные в корпусе, нижний наконечник. Верхний наконечник через кабельную головку и кабель соединяет схему прибора с наземной частью аппаратуры и несет всю механическую нагрузку. К нижнему наконечнику может быть присоединено зондовое устройство или дополнительный груз различной конструкции. Кабельные и приборные наконечники с электровводами унифицированны и могут быть использованы для всех типов геофизических скважинных дисстанционных приборов.

Скважинная каротажная аппаратура Охранный корпус приборов Электрическая схема и электромеханические элементы скважинного аппарата размещены Скважинная каротажная аппаратура Охранный корпус приборов Электрическая схема и электромеханические элементы скважинного аппарата размещены и герметизированны в охранном корпусе прибора. Он предохраняет схему прибора от попадания влаги, нарушения электрической изоляции и его смятия под действием высокого внешнего давления. Соединения электрического корпуса с наконечниками прибора герметизируется с помощью резиновых колец, паронитовых либо металлических прокладок 1

Скважинная каротажная аппаратура Охранный корпус приборов 1 Скважинная каротажная аппаратура Охранный корпус приборов 1
