Система контроля и управления доступом GATE Начало разработок – 2000 г. Первые версии ПО и первые установки – август 2002 г. Сегодня система GATE установлена на многих объектах в России и за рубежом и является одной из самых востребованных СКУД благодаря своей надежности и широким возможностям. Февраль 2013 г. www. skd-gate. ru

Области применения • Офисы • Бизнес-центры • Производство • Торговые центры • Автопредприятия • ТСЖ • Банки Февраль 2013 г. www. skd-gate. ru

Основные преимущества • Простота и удобство установки и обслуживания • Надежность работы • Гибкость и масштабируемость системы • Широкий спектр возможных применений • Возможности интеграции • Высокий уровень технической поддержки • Доступная цена Февраль 2013 г. www. skd-gate. ru

Аппаратные средства СКУД GATE Февраль 2013 г. www. skd-gate. ru

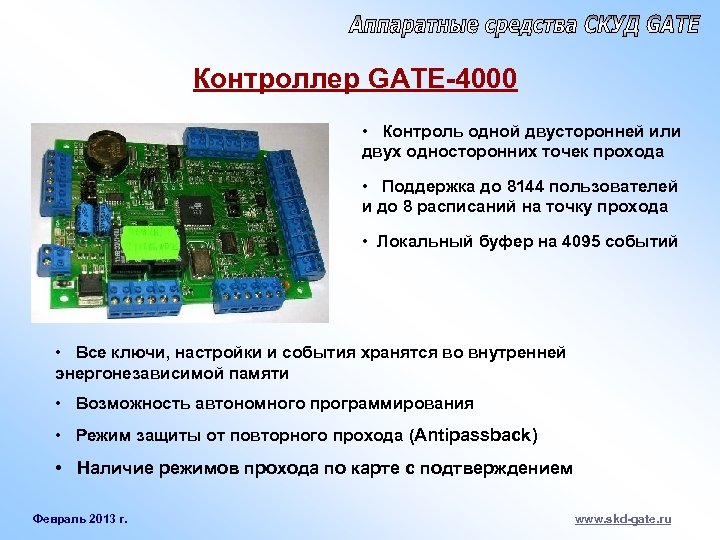

Контроллер GATE-4000 • Контроль одной двусторонней или двух односторонних точек прохода • Поддержка до 8144 пользователей и до 8 расписаний на точку прохода • Локальный буфер на 4095 событий • Все ключи, настройки и события хранятся во внутренней энергонезависимой памяти • Возможность автономного программирования • Режим защиты от повторного прохода (Antipassback) • Наличие режимов прохода по карте с подтверждением Февраль 2013 г. www. skd-gate. ru

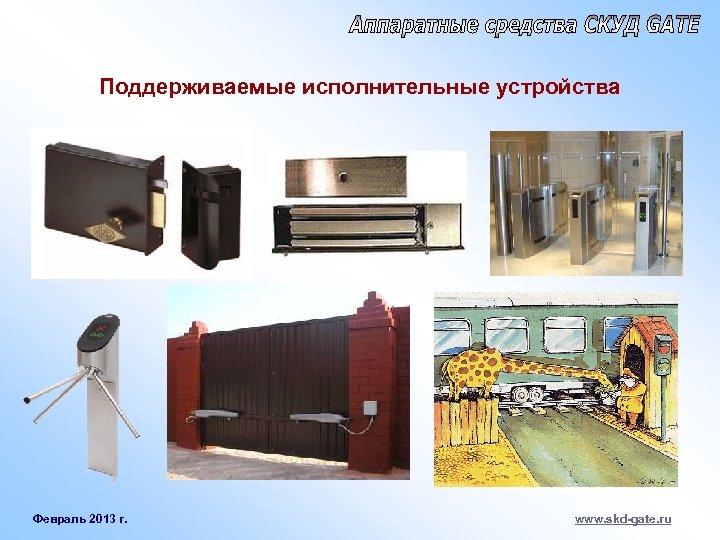

Поддерживаемые исполнительные устройства Февраль 2013 г. www. skd-gate. ru

Поддерживаемые считыватели • считыватели с выходом Wiegand • считыватели с выходом 1 -Wire Февраль 2013 г. • считыватели с выходом ABA-2. www. skd-gate. ru

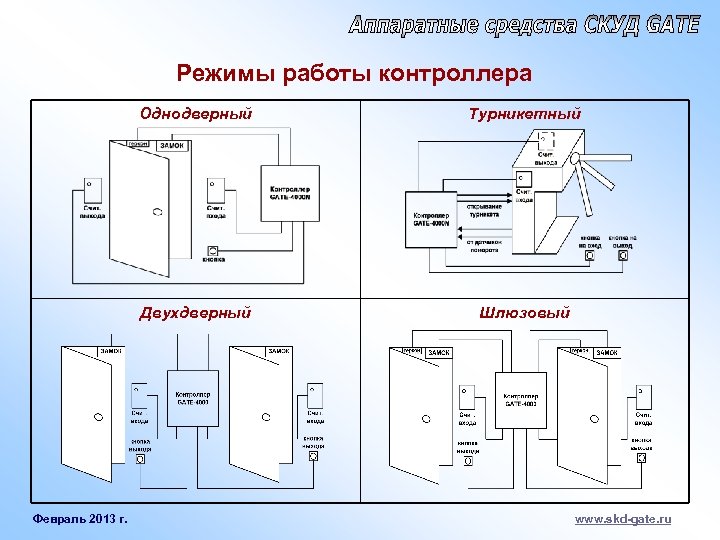

Режимы работы контроллера Однодверный Двухдверный Февраль 2013 г. Турникетный Шлюзовый www. skd-gate. ru

Плата дополнительных релейных выходов Количество релейных выходов: 4 Параметры реле: • коммутируемое напряжение: до 30 VDC/ 125 VAC • коммутируемый ток: до 3 А Февраль 2013 г. www. skd-gate. ru

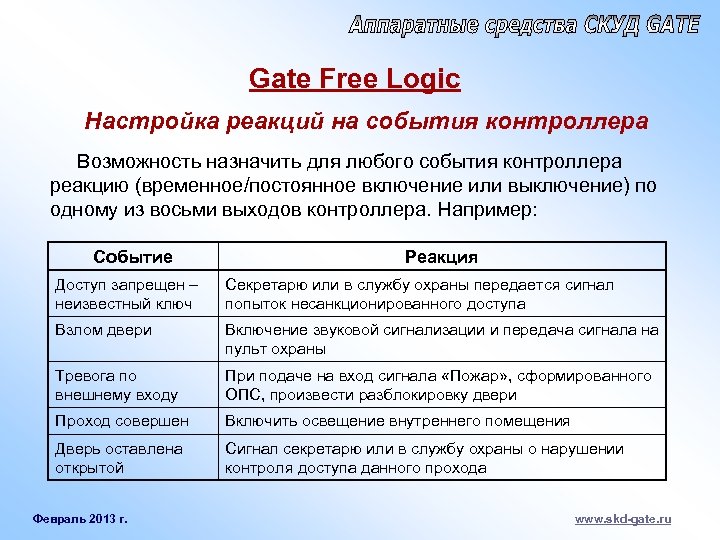

Gate Free Logic Настройка реакций на события контроллера Возможность назначить для любого события контроллера реакцию (временное/постоянное включение или выключение) по одному из восьми выходов контроллера. Например: Событие Реакция Доступ запрещен – неизвестный ключ Секретарю или в службу охраны передается сигнал попыток несанкционированного доступа Взлом двери Включение звуковой сигнализации и передача сигнала на пульт охраны Тревога по внешнему входу При подаче на вход сигнала «Пожар» , сформированного ОПС, произвести разблокировку двери Проход совершен Включить освещение внутреннего помещения Дверь оставлена открытой Сигнал секретарю или в службу охраны о нарушении контроля доступа данного прохода Февраль 2013 г. www. skd-gate. ru

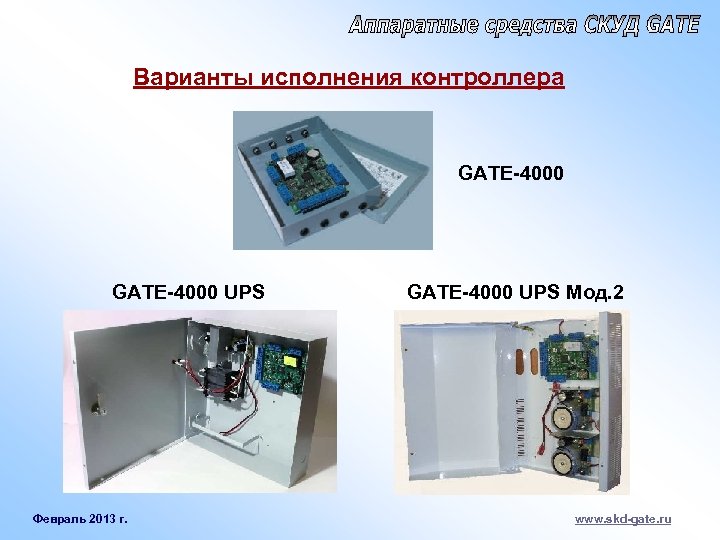

Варианты исполнения контроллера GATE-4000 UPS Февраль 2013 г. GATE-4000 UPS Мод. 2 www. skd-gate. ru

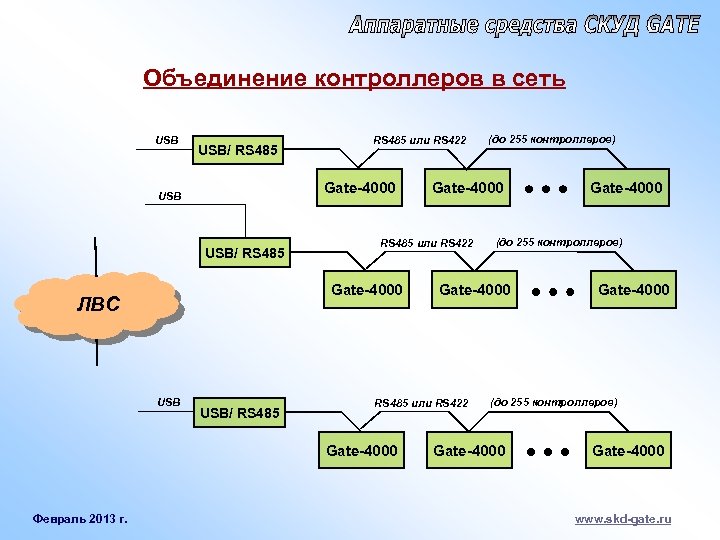

Объединение контроллеров в сеть USB/ RS 485 или RS 422 Gate-4000 USB/ RS 485 ЛВС USB/ RS 485 Gate-4000 (до 255 контроллеров) Gate-4000 RS 485 или RS 422 Gate-4000 Февраль 2013 г. Gate-4000 RS 485 или RS 422 Gate-4000 (до 255 контроллеров) Gate-4000 www. skd-gate. ru

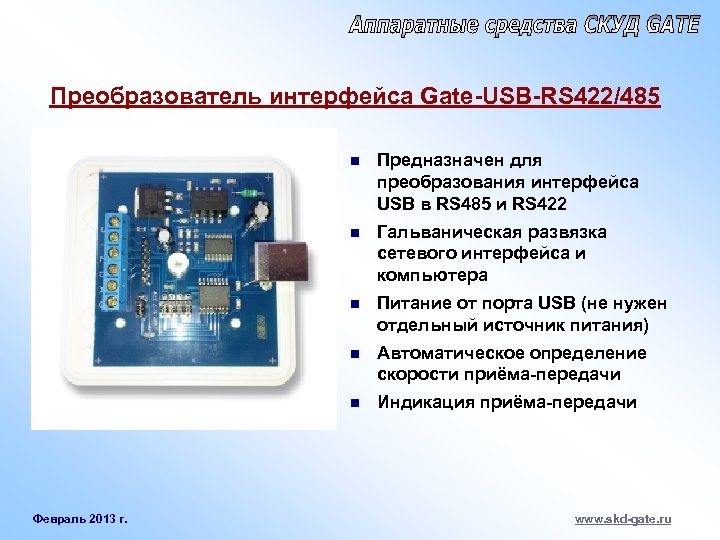

Преобразователь интерфейса Gate-USB-RS 422/485 n n Гальваническая развязка сетевого интерфейса и компьютера n Питание от порта USB (не нужен отдельный источник питания) n Автоматическое определение скорости приёма-передачи n Февраль 2013 г. Предназначен для преобразования интерфейса USB в RS 485 и RS 422 Индикация приёма-передачи www. skd-gate. ru

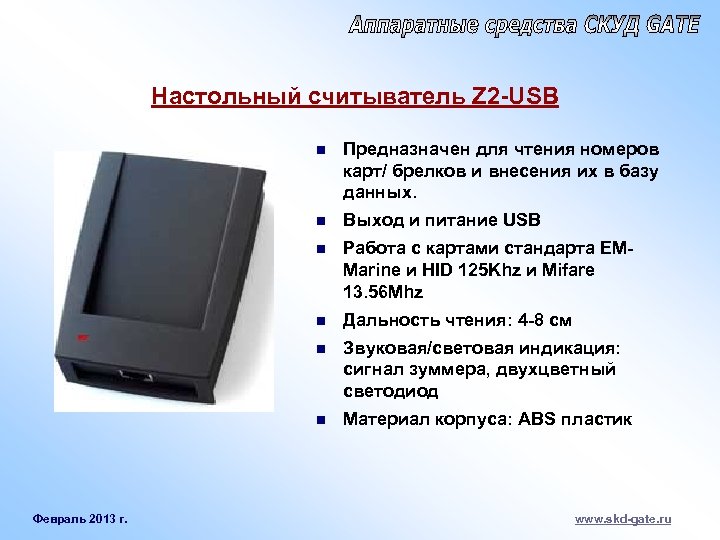

Настольный считыватель Z 2 -USB n n Выход и питание USB n Работа с картами стандарта EMMarine и HID 125 Khz и Mifare 13. 56 Mhz n Дальность чтения: 4 -8 см n Звуковая/световая индикация: сигнал зуммера, двухцветный светодиод n Февраль 2013 г. Предназначен для чтения номеров карт/ брелков и внесения их в базу данных. Материал корпуса: ABS пластик www. skd-gate. ru

Программное обеспечение СКУД GATE Февраль 2013 г. www. skd-gate. ru

Программное обеспечение для GATE: Утилиты GATE Commander (Бесплатная утилита настройки) Полнофункциональное сетевое ПО GATE Server-Terminal Itrium-Gate (базовое ПО) (графические планы, бюро пропусков, …) Интеграция с системами безопасности управления Февраль 2013 г. www. skd-gate. ru

Базовое ПО – GATE Server-Terminal Позволяет построить распределенную систему управления путем организации нескольких сетевых рабочих мест с различными функциями. Основные возможности: n n n n Поддержка удаленных ветвей контроллеров Наличие функций фото- и видеоверификации Поддержка временных пропусков Мониторинг событий в реальном времени Контроль за перемещением персонала Контроль оставшихся сотрудников Разблокировка дверей при эвакуации Управление выходами по расписанию Февраль 2013 г. www. skd-gate. ru

Сетевое ПО GATE состоит из следующих основных компонентов: n GATE-Server – сервер оборудования со встроенной функцией фотоверификации (Обязательный компонент). Запускается на машине, к которой подключается ветвь контроллеров. n GATE-Terminal – АРМ оператора со встроенными генераторами отчетов. (Обязательный компонент) Февраль 2013 г. www. skd-gate. ru

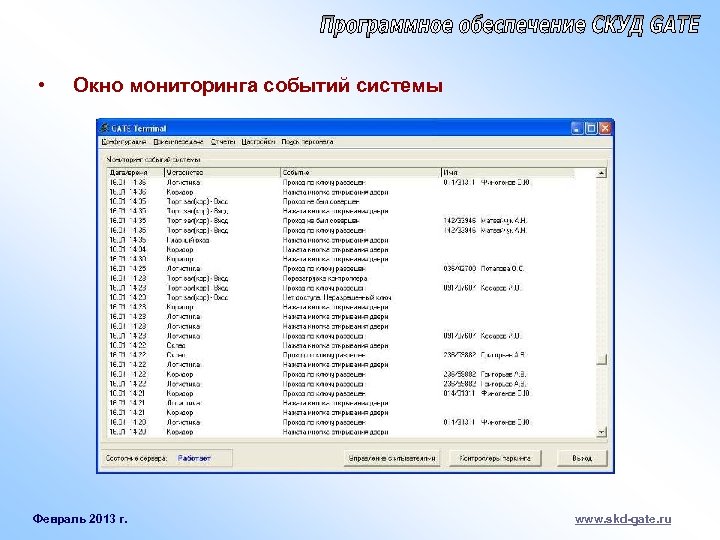

• Окно мониторинга событий системы Февраль 2013 г. www. skd-gate. ru

• Редактирование данных пользователя Февраль 2013 г. www. skd-gate. ru

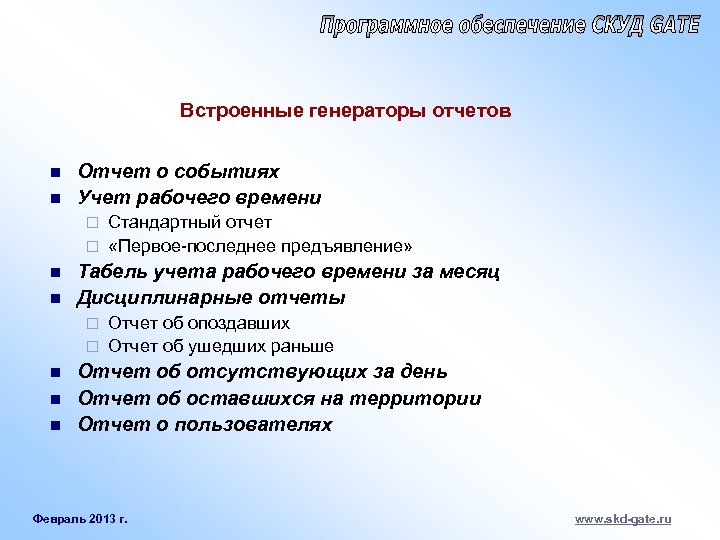

Встроенные генераторы отчетов n n Отчет о событиях Учет рабочего времени Стандартный отчет ¨ «Первое-последнее предъявление» ¨ n n Табель учета рабочего времени за месяц Дисциплинарные отчеты Отчет об опоздавших ¨ Отчет об ушедших раньше ¨ n n n Отчет об отсутствующих за день Отчет об оставшихся на территории Отчет о пользователях Февраль 2013 г. www. skd-gate. ru

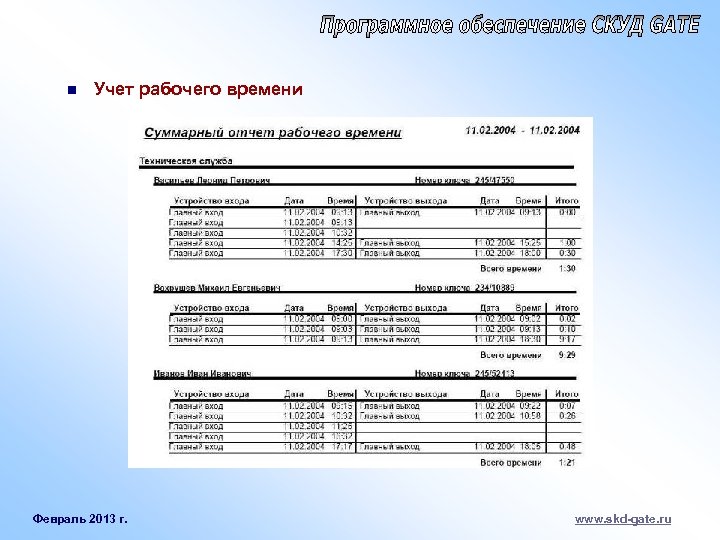

n Учет рабочего времени Февраль 2013 г. www. skd-gate. ru

n Табель за месяц Февраль 2013 г. www. skd-gate. ru

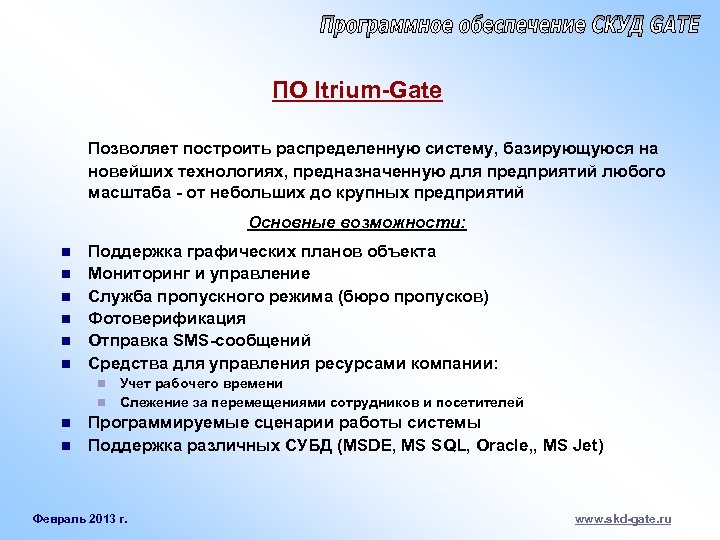

ПО Itrium-Gate Позволяет построить распределенную систему, базирующуюся на новейших технологиях, предназначенную для предприятий любого масштаба - от небольших до крупных предприятий Основные возможности: n n n Поддержка графических планов объекта Мониторинг и управление Служба пропускного режима (бюро пропусков) Фотоверификация Отправка SMS-сообщений Средства для управления ресурсами компании: Учет рабочего времени n Слежение за перемещениями сотрудников и посетителей n n n Программируемые сценарии работы системы Поддержка различных СУБД (MSDE, MS SQL, Oracle, , MS Jet) Февраль 2013 г. www. skd-gate. ru

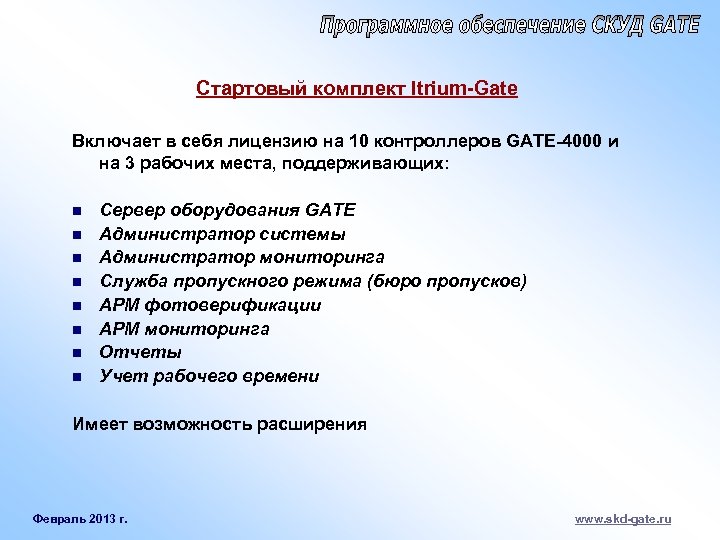

Стартовый комплект Itrium-Gate Включает в себя лицензию на 10 контроллеров GATE-4000 и на 3 рабочих места, поддерживающих: n n n n Сервер оборудования GATE Администратор системы Администратор мониторинга Служба пропускного режима (бюро пропусков) АРМ фотоверификации АРМ мониторинга Отчеты Учет рабочего времени Имеет возможность расширения Февраль 2013 г. www. skd-gate. ru

Примеры организации сетевой СКУД GATE (типовые решения) Февраль 2013 г. www. skd-gate. ru

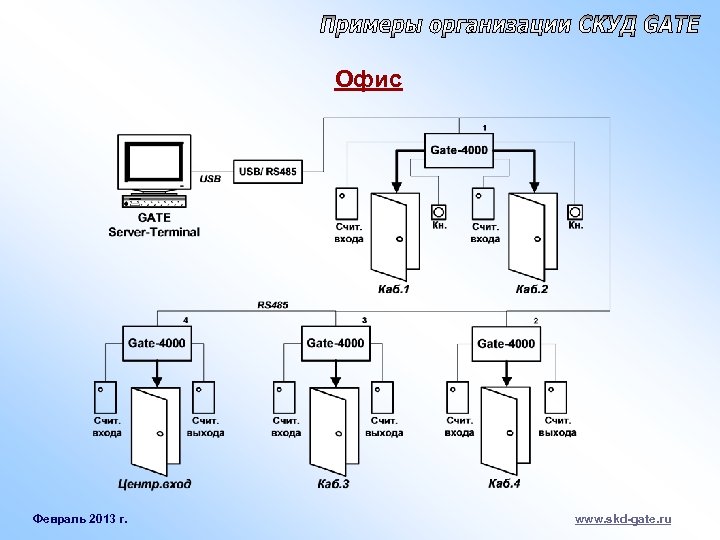

Офис Февраль 2013 г. www. skd-gate. ru

Бизнес-центр Февраль 2013 г. www. skd-gate. ru

Предприятие Февраль 2013 г. www. skd-gate. ru

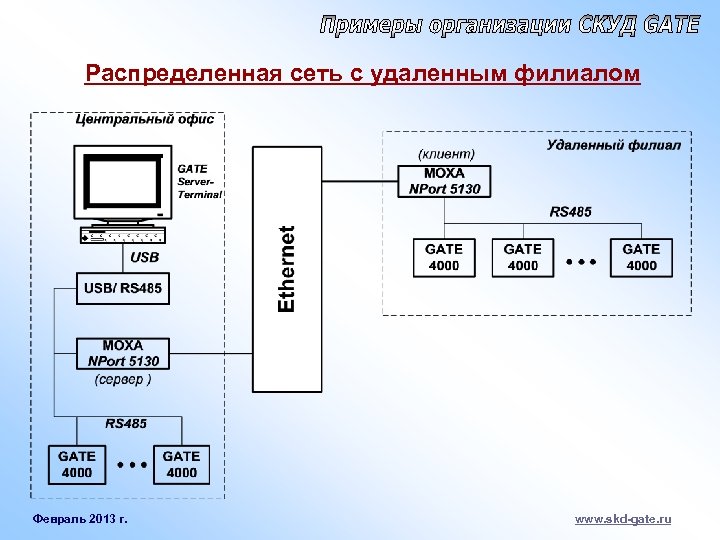

Распределенная сеть с удаленным филиалом Февраль 2013 г. www. skd-gate. ru

Распределенная сеть с несколькими филиалами Февраль 2013 г. www. skd-gate. ru

Специальные решения Февраль 2013 г. www. skd-gate. ru

АВТО-СКУД (Контроль и учет автотранспорта) Февраль 2013 г. www. skd-gate. ru

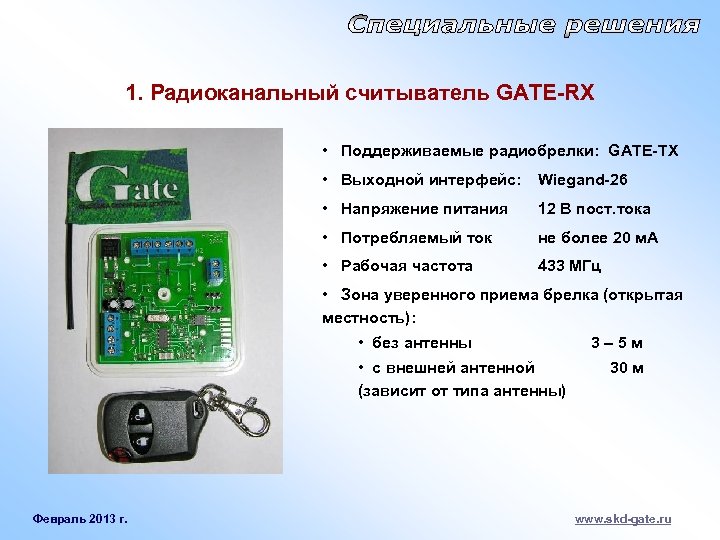

1. Радиоканальный считыватель GATE-RX • Поддерживаемые радиобрелки: GATE-TX • Выходной интерфейс: Wiegand-26 • Напряжение питания 12 В пост. тока • Потребляемый ток не более 20 м. А • Рабочая частота 433 МГц • Зона уверенного приема брелка (открытая местность): • без антенны • с внешней антенной (зависит от типа антенны) Февраль 2013 г. 3– 5 м 30 м www. skd-gate. ru

2. GATE-Parking Строится на базе аппаратного модуля парковки – контроллера GATE-P-4000 -РК Основная задача GATEParking - организация безопасного движения в зоне проезда. Сфера применения – неплатежные системы контроля доступа для парковок с низкой ротацией транспортных средств: • ТСЖ • Гаражи • Автопредприятия Февраль 2013 г. www. skd-gate. ru

Схема функционирования GATE-Parking Февраль 2013 г. www. skd-gate. ru

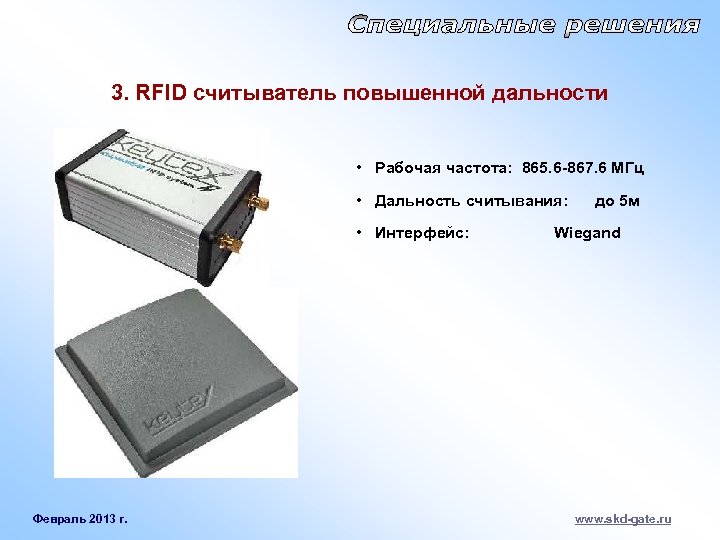

3. RFID считыватель повышенной дальности • Рабочая частота: 865. 6 -867. 6 МГц • Дальность считывания: • Интерфейс: Февраль 2013 г. до 5 м Wiegand www. skd-gate. ru

Февраль 2013 г. www. skd-gate. ru

Модуль учета обедов GATE-Dinner Февраль 2013 г. www. skd-gate. ru

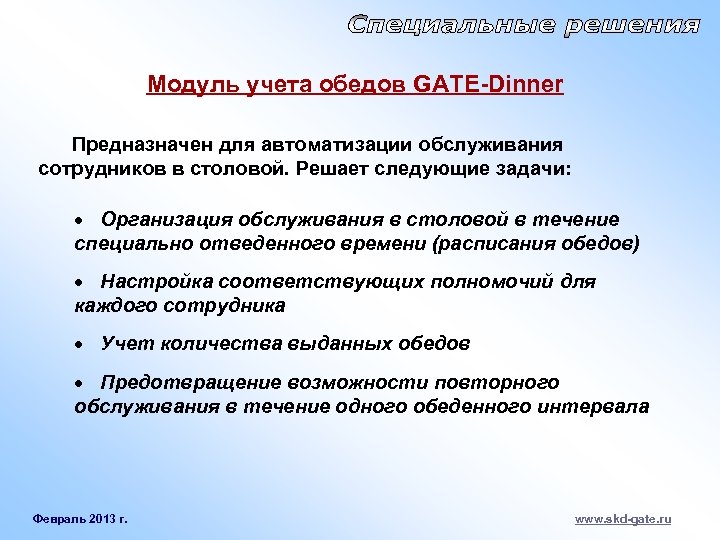

Модуль учета обедов GATE-Dinner Предназначен для автоматизации обслуживания сотрудников в столовой. Решает следующие задачи: · Организация обслуживания в столовой в течение специально отведенного времени (расписания обедов) · Настройка соответствующих полномочий для каждого сотрудника · Учет количества выданных обедов · Предотвращение возможности повторного обслуживания в течение одного обеденного интервала Февраль 2013 г. www. skd-gate. ru

Февраль 2013 г. www. skd-gate. ru

GATE-Банкомат Предназначен для организации простейшей системы ограничения доступа к помещениям банкоматов: · Повышение безопасности клиентов при совершении операций · Предотвращение актов вандализма Февраль 2013 г. www. skd-gate. ru

Интеграция GATE Февраль 2013 г. www. skd-gate. ru

Интеграция – средство обеспечения управляемости, информативности и эффективности систем безопасности крупных объектов Февраль 2013 г. www. skd-gate. ru

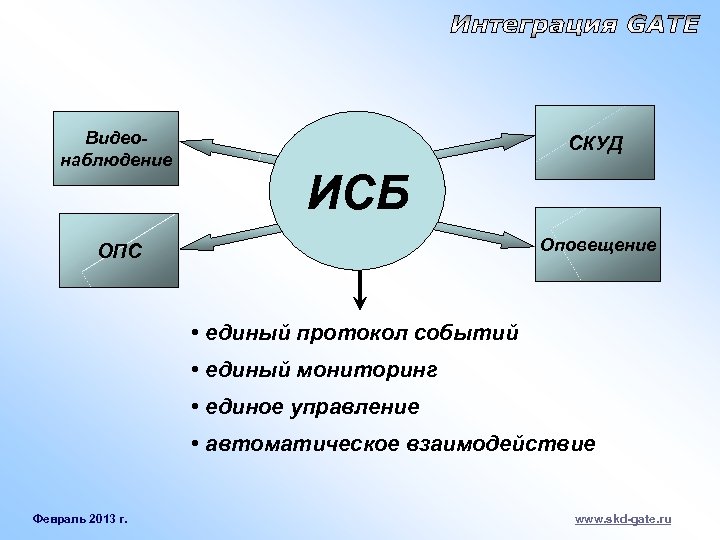

Видеонаблюдение СКУД ИСБ Оповещение ОПС • единый протокол событий • единый мониторинг • единое управление • автоматическое взаимодействие Февраль 2013 г. www. skd-gate. ru

Интеграция GATE Интеграция контроллеров GATE в состав ИСБ: • «Интеллект» (ООО «Ай Ти Ви Групп» , Москва) • «Laguna» (ООО «Петерсофт» , Санкт-Петербург) • «ИТРИУМ» ( «Itrium» , Санкт-Петербург) • Интеграция стороннего оборудования в состав СКУД GATE: • GATE-VIZIT (интеграция с домофонами VIZIT) • Совместная работа: • СВН «TRASSIR» (DSSL, Москва) • СВН «Линия» (ООО «Дев. Лайн» , Краснодар) Новинка!!! Февраль 2013 г. www. skd-gate. ru

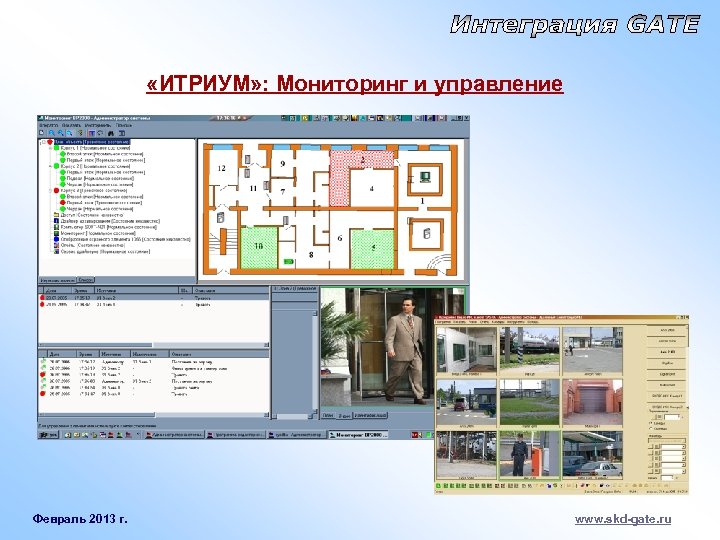

«ИТРИУМ» : Мониторинг и управление Февраль 2013 г. www. skd-gate. ru

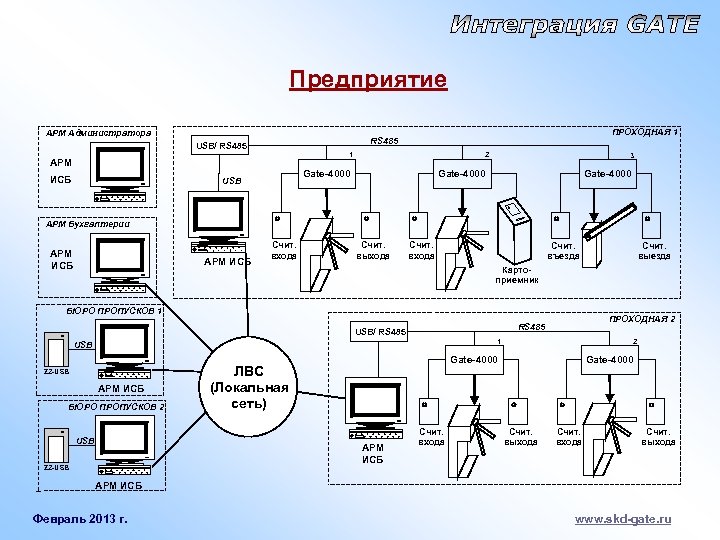

Предприятие АРМ Администратора ПРОХОДНАЯ 1 RS 485 USB/ RS 485 1 АРМ ИСБ 2 Gate-4000 USB 3 Gate-4000 АРМ Бухгалтерии АРМ ИСБ Счит. входа Счит. выхода Счит. въезда Картоприемник БЮРО ПРОПУСКОВ 1 ПРОХОДНАЯ 2 RS 485 USB/ RS 485 1 USB Z 2 -USB АРМ ИСБ БЮРО ПРОПУСКОВ 2 USB 2 Gate-4000 ЛВС (Локальная сеть) АРМ ИСБ Z 2 -USB Счит. выезда Счит. входа Gate-4000 Счит. выхода АРМ ИСБ Февраль 2013 г. www. skd-gate. ru

GATE-VIZIT Интегрированная система контроля и управления доступом Февраль 2013 г. www. skd-gate. ru

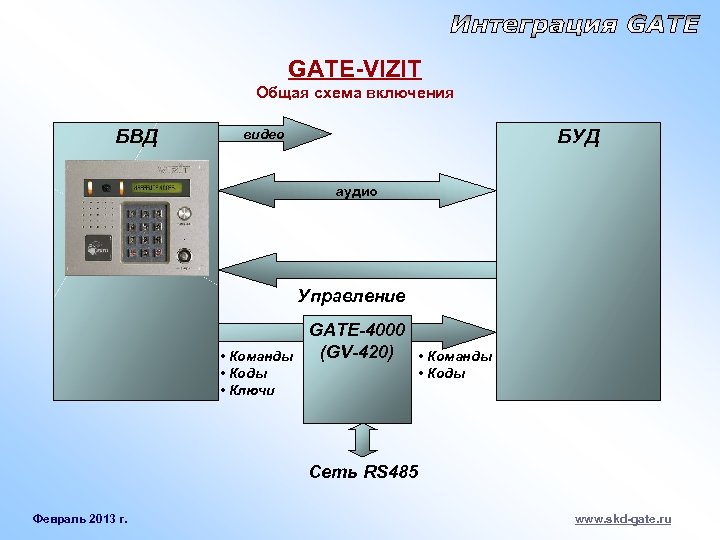

GATE-VIZIT Общая схема включения БВД БУД видео аудио Управление • Команды • Коды • Ключи GATE-4000 (GV-420) • Команды • Коды Сеть RS 485 Февраль 2013 г. www. skd-gate. ru

GATE-VIZIT Система доступа на придомовую территорию и в подъезды Февраль 2013 г. www. skd-gate. ru

GATE-Линия (Новинка!!!) Совместная работа СКУД Gate и СВН Линия Февраль 2013 г. www. skd-gate. ru

GATE-Линия Совместная работа систем СВН Линия Февраль 2013 г. СКУД Gate www. skd-gate. ru

GATE-Линия Мониторинг и видеоверификация текущих событий доступа Февраль 2013 г. www. skd-gate. ru

GATE-Линия Видеоверификация архивных событий доступа Февраль 2013 г. www. skd-gate. ru

GATE-Персонал Февраль 2013 г. www. skd-gate. ru

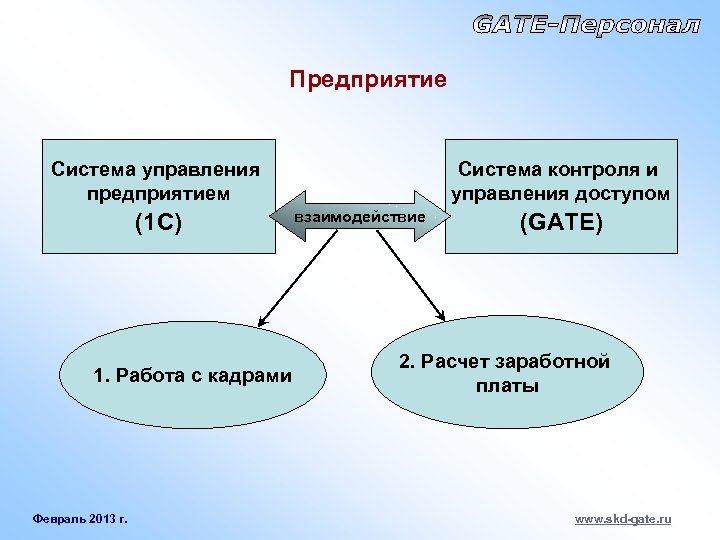

Предприятие Система управления предприятием (1 С) 1. Работа с кадрами Февраль 2013 г. Система контроля и управления доступом взаимодействие (GATE) 2. Расчет заработной платы www. skd-gate. ru

Решение «GATE-Персонал» Отдел кадров пользователи, допуски Бухгалтерия Табель, Расчет ЗП Февраль 2013 г. БД 1 С GATE-Персонал события Server БД СКУД Оборудование СКУД 1 С АРМ Администратора www. skd-gate. ru

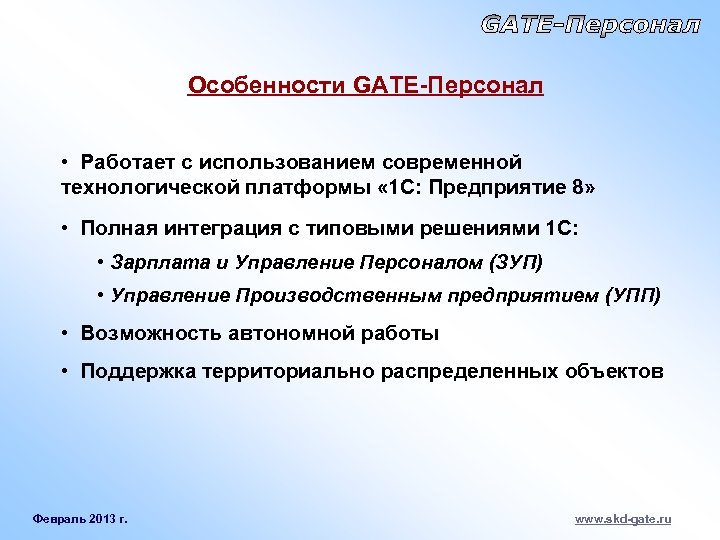

Особенности GATE-Персонал • Работает с использованием современной технологической платформы « 1 С: Предприятие 8» • Полная интеграция с типовыми решениями 1 С: • Зарплата и Управление Персоналом (ЗУП) • Управление Производственным предприятием (УПП) • Возможность автономной работы • Поддержка территориально распределенных объектов Февраль 2013 г. www. skd-gate. ru

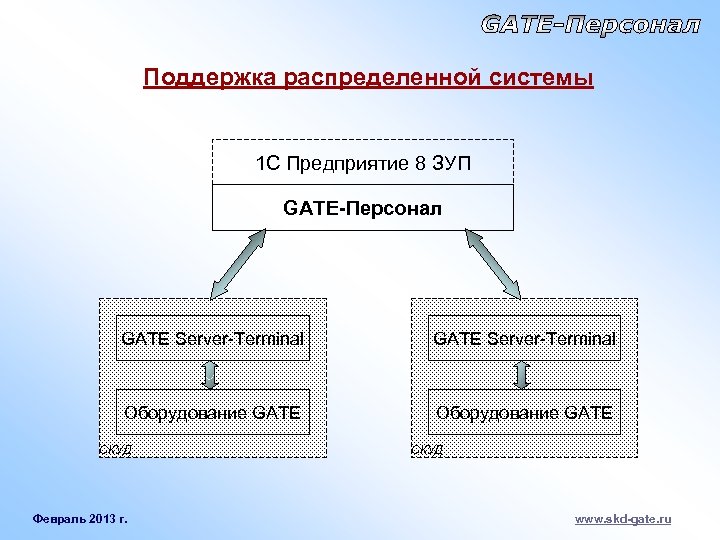

Поддержка распределенной системы 1 С Предприятие 8 ЗУП GATE-Персонал GATE Server-Terminal Оборудование GATE СКУД Февраль 2013 г. СКУД www. skd-gate. ru

Предприятие АРМ Администратора USB/ RS 485 GATE Terminal ПРОХОДНАЯ 1 RS 485 1 2 Gate-4000 USB 3 Gate-4000 АРМ Бухгалтерии GATE Персонал GATE Server-Terminal Счит. входа Счит. выхода Счит. въезда Картоприемник 1 С ЗУП БЮРО ПРОПУСКОВ 1 1 USB GATE Персонал БЮРО ПРОПУСКОВ 2 USB Z 2 -USB ПРОХОДНАЯ 2 RS 485 USB/ RS 485 Z 2 -USB Счит. выезда 2 Gate-4000 ЛВС (Локальная сеть) GATE Server-Terminal Счит. входа Gate-4000 Счит. выхода GATE Персонал Февраль 2013 г. www. skd-gate. ru

СКУД Gate-IP (Новинка!!!) Февраль 2013 г. www. skd-gate. ru

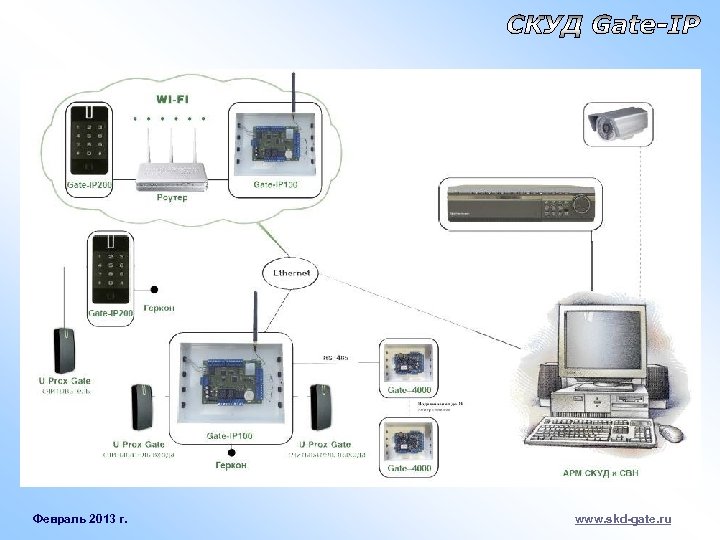

Gate-IP - масштабируемая СКУД, функционирующая на базе сети Ethernet (LAN, Wi-Fi). Состав системы • Программное обеспечение «Gate-IP» • Контроллеры стандартного исполнения (Gate-IP 100) • Контроллеры со считывателем и встроенной клавиатурой (Gate-IP 200) Февраль 2013 г. www. skd-gate. ru

Февраль 2013 г. www. skd-gate. ru

Контроллер Gate-IP 100 • два входа для считывателей Wiegand; • восемь входов для охранных шлейфов с контролем по току; • четыре релейных выхода; • емкость банка ключей - 8192; емкость банка событий - 65000; • количество расписаний - до 250; • «antipassback» ; • порт USB для конфигурации сетевых настроек; • порт Ethernet 10/100 Мбит и Wi-Fi коммуникатор (поддержка WEP/WPA 2). Февраль 2013 г. www. skd-gate. ru

Контроллер Gate-IP 200 • встроенные считыватель EM-Marine (HID), клавиатура и кнопка запроса прохода; • один вход для подключения внешнего считывателя UProx-Mini; • два входа для подключения шлейфов с контролем по току; • один релейный выход; • емкость банка ключей - 8192, банка событий 65000; • количество расписаний - до 250; • порт USB для конфигурации сетевых настроек; • порт Ethernet 10/100 Мбит и Wi-Fi коммуникатор (поддержка WEP/WPA 2). Февраль 2013 г. www. skd-gate. ru

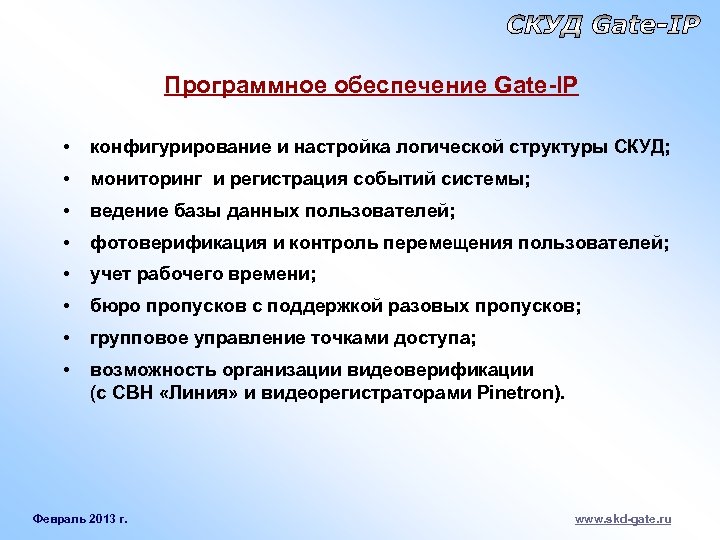

Программное обеспечение Gate-IP • конфигурирование и настройка логической структуры СКУД; • мониторинг и регистрация событий системы; • ведение базы данных пользователей; • фотоверификация и контроль перемещения пользователей; • учет рабочего времени; • бюро пропусков с поддержкой разовых пропусков; • групповое управление точками доступа; • возможность организации видеоверификации (с СВН «Линия» и видеорегистраторами Pinetron). Февраль 2013 г. www. skd-gate. ru

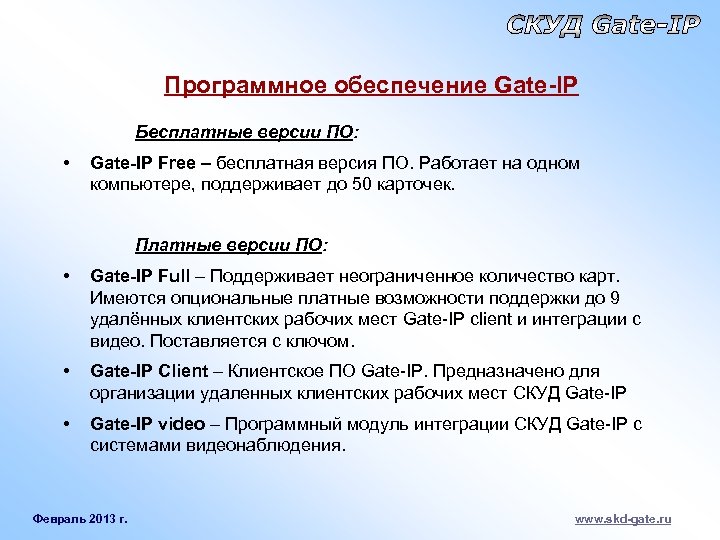

Программное обеспечение Gate-IP Бесплатные версии ПО: • Gate-IP Free – бесплатная версия ПО. Работает на одном компьютере, поддерживает до 50 карточек. Платные версии ПО: • Gate-IP Full – Поддерживает неограниченное количество карт. Имеются опциональные платные возможности поддержки до 9 удалённых клиентских рабочих мест Gate-IP client и интеграции с видео. Поставляется с ключом. • Gate-IP Client – Клиентское ПО Gate-IP. Предназначено для организации удаленных клиентских рабочих мест СКУД Gate-IP • Gate-IP video – Программный модуль интеграции СКУД Gate-IP c системами видеонаблюдения. Февраль 2013 г. www. skd-gate. ru

Пример локальной сети смешанного типа Февраль 2013 г. www. skd-gate. ru

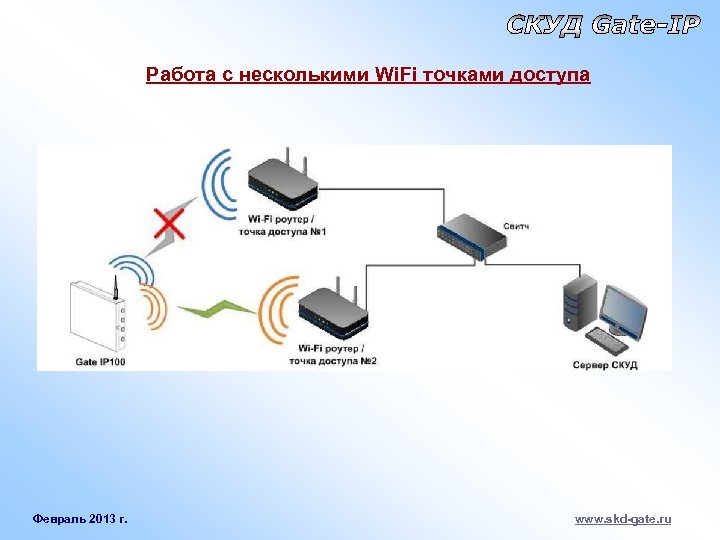

Работа с несколькими Wi. Fi точками доступа Февраль 2013 г. www. skd-gate. ru
