СКС- Структурированная кабельная система Применение унифицированных разъёмов для

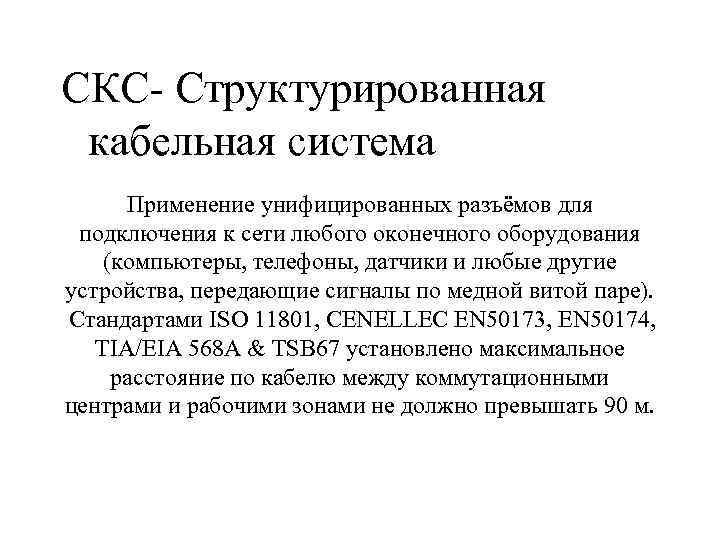

СКС- Структурированная кабельная система Применение унифицированных разъёмов для подключения к сети любого оконечного оборудования (компьютеры, телефоны, датчики и любые другие устройства, передающие сигналы по медной витой паре). Стандартами ISO 11801, CENELLEC EN 50173, EN 50174, TIA/EIA 568 A & TSB 67 установлено максимальное расстояние по кабелю между коммутационными центрами и рабочими зонами не должно превышать 90 м.

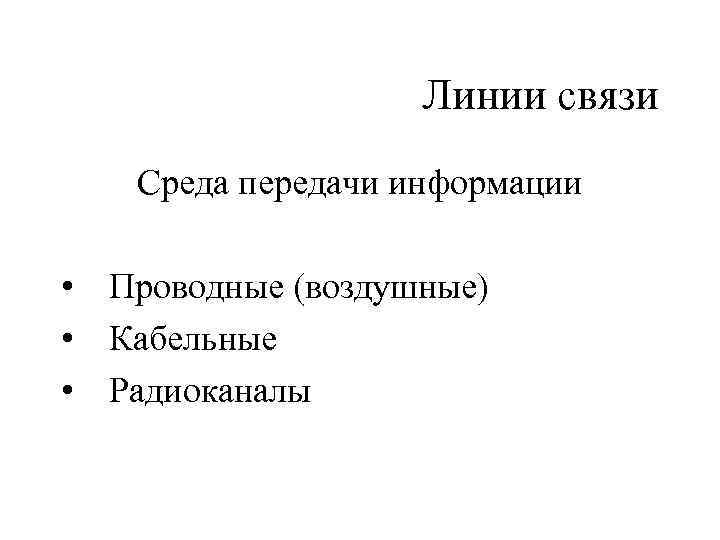

Линии связи Среда передачи информации • Проводные (воздушные) • Кабельные • Радиоканалы

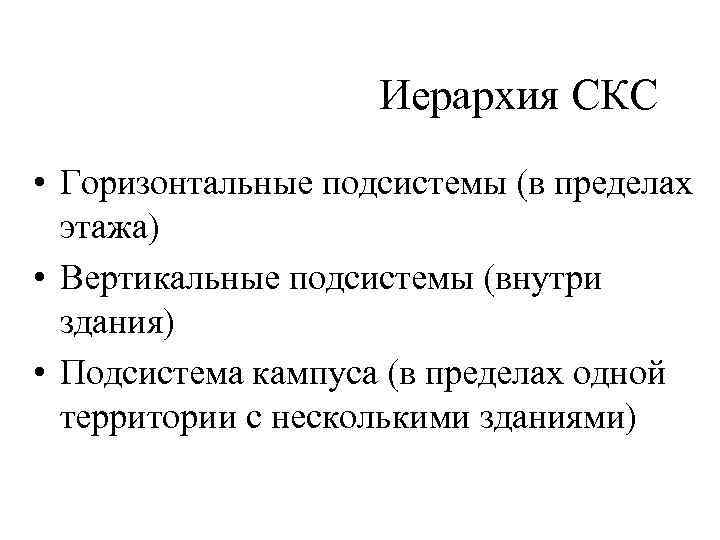

Иерархия СКС • Горизонтальные подсистемы (в пределах этажа) • Вертикальные подсистемы (внутри здания) • Подсистема кампуса (в пределах одной территории с несколькими зданиями)

Структура кабельных подсистем

СКС – Структурированная кабельная система универсальная кабельная система здания, группы зданий, предназначенная для использования достаточно длительный период времени без реструктуризации. Универсальность СКС подразумевает использование ее для различных систем: компьютерная сеть, телефонная сеть, охранная система, пожарная сигнализация.

Составные части СКС на плане этажа: 1 - Рабочее место, рабочая зона 2 - Горизонтальная кабельная проводка 3 - Коммутационный узел этажа 4 - Вертикальная кабельная проводка 5 - Служебные технические средства

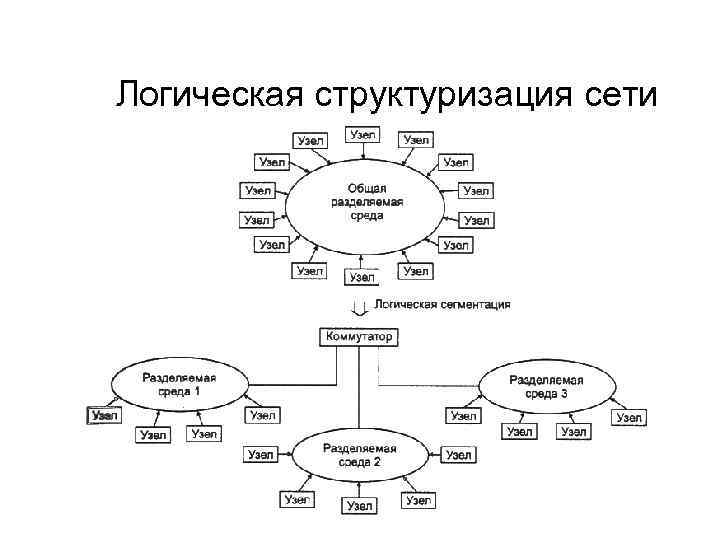

Логическая структуризация сети

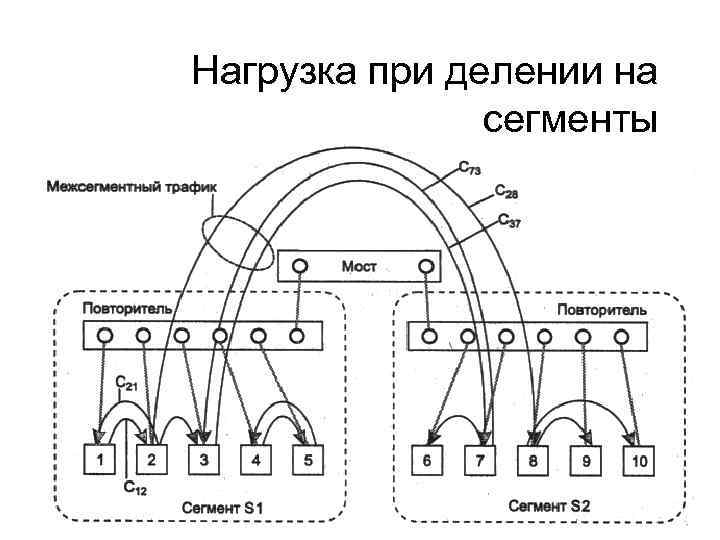

Нагрузка при делении на сегменты

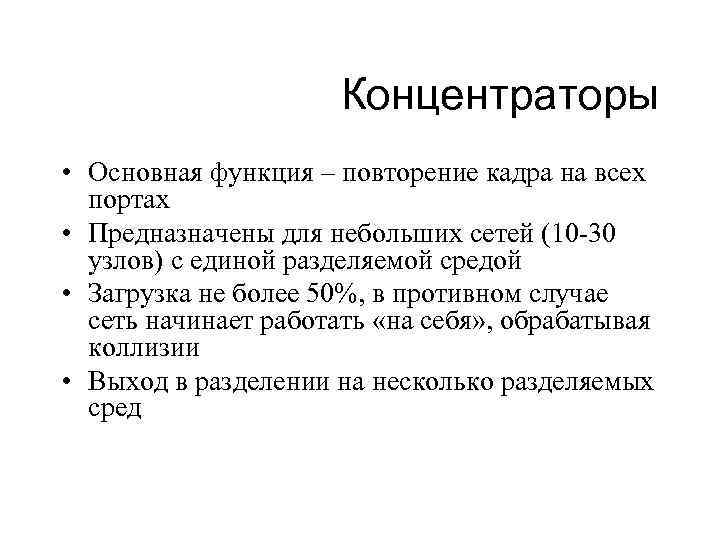

Концентраторы • Основная функция – повторение кадра на всех портах • Предназначены для небольших сетей (10 -30 узлов) с единой разделяемой средой • Загрузка не более 50%, в противном случае сеть начинает работать «на себя» , обрабатывая коллизии • Выход в разделении на несколько разделяемых сред

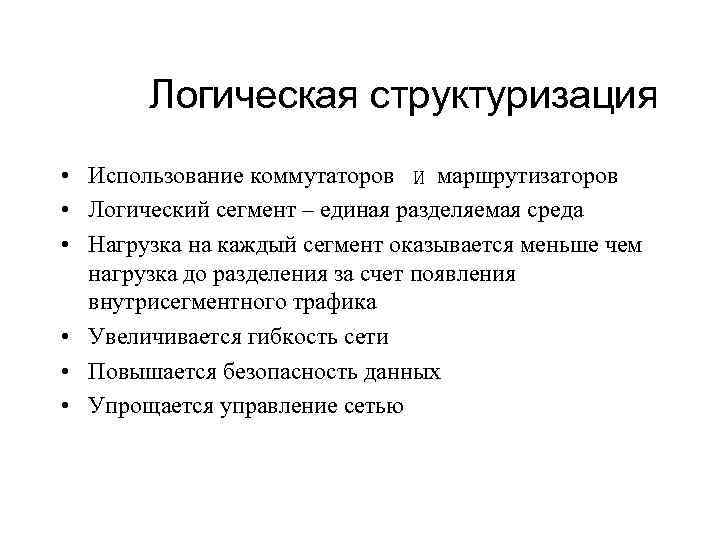

Логическая структуризация • Использование коммутаторов и маршрутизаторов • Логический сегмент – единая разделяемая среда • Нагрузка на каждый сегмент оказывается меньше чем нагрузка до разделения за счет появления внутрисегментного трафика • Увеличивается гибкость сети • Повышается безопасность данных • Упрощается управление сетью

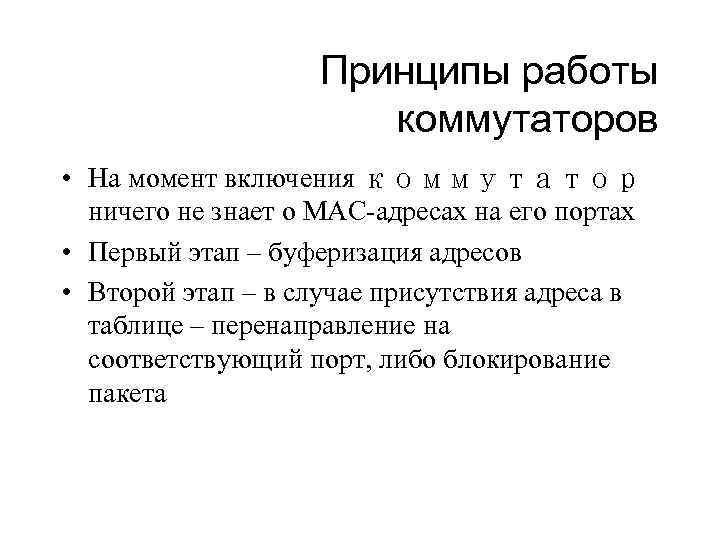

Принципы работы коммутаторов • На момент включения коммутатор ничего не знает о МАС-адресах на его портах • Первый этап – буферизация адресов • Второй этап – в случае присутствия адреса в таблице – перенаправление на соответствующий порт, либо блокирование пакета

Принципы работы коммутаторов

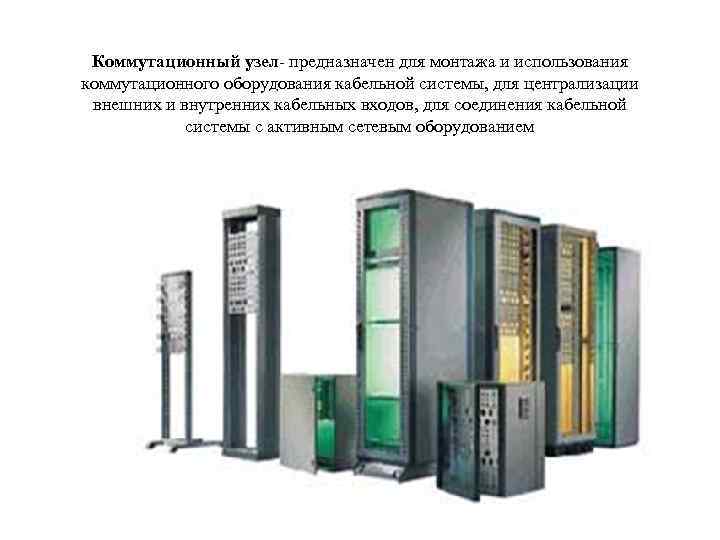

Коммутационный узел- предназначен для монтажа и использования коммутационного оборудования кабельной системы, для централизации внешних и внутренних кабельных входов, для соединения кабельной системы с активным сетевым оборудованием

Структурированная кабельная система - это 1. Совокупность пассивного коммуникационного оборудования:

Пассивные концентраторы (Hub) копирование входного сигнала (без усиления)

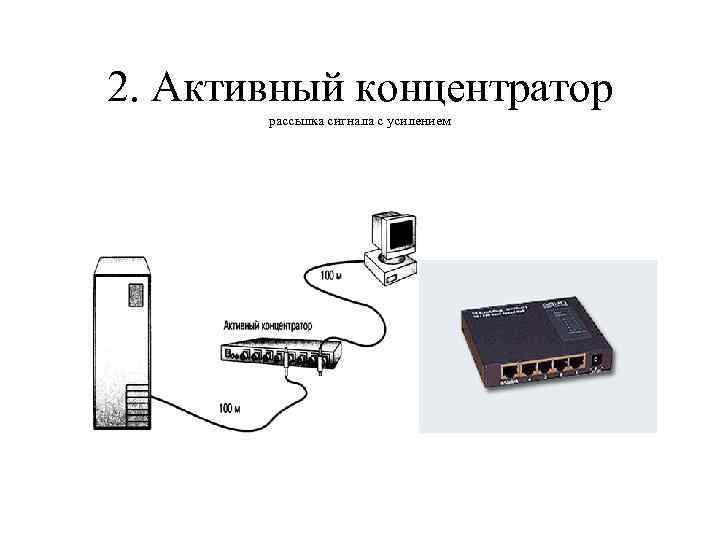

2. Активный концентратор рассылка сигнала с усилением

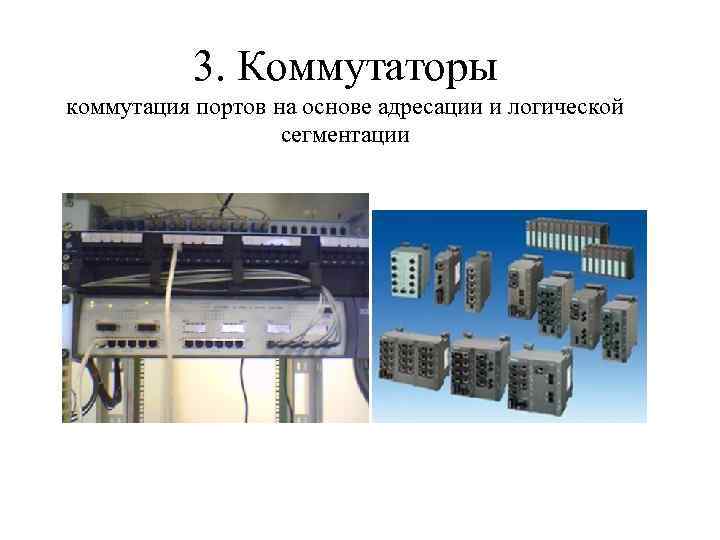

3. Коммутаторы коммутация портов на основе адресации и логической сегментации

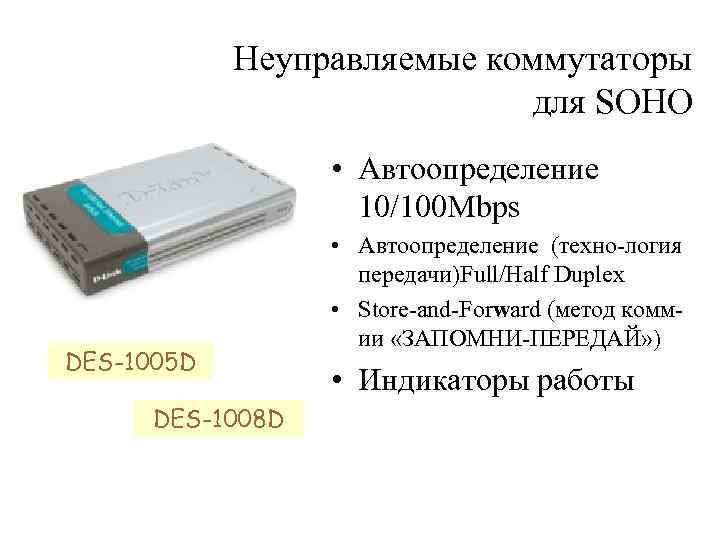

Неуправляемые коммутаторы для SOHO • Автоопределение 10/100 Mbps DES-1005 D DES-1008 D • Автоопределение (техно-логия передачи)Full/Half Duplex • Store-and-Forward (метод коммии «ЗАПОМНИ-ПЕРЕДАЙ» ) • Индикаторы работы

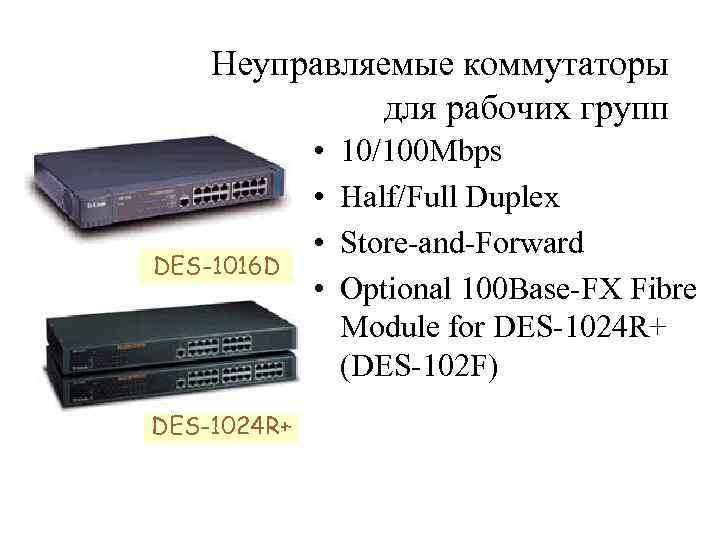

Неуправляемые коммутаторы для рабочих групп DES-1016 D DES-1024 R+ • • 10/100 Mbps Half/Full Duplex Store-and-Forward Optional 100 Base-FX Fibre Module for DES-1024 R+ (DES-102 F)

Настраиваемые коммутаторы с портами 1000 мегабит DES-1226 G • 10/100 Mbps Auto-negotiation (АВТ(ПОДСТРОЙКА СКОРОСТИ) • 2 Combo-порта 1 G • Half/Full Duplex Auto-negotiation (…) • Store-and-Forward ( ) • IEEE 802. 3 x Flow Control • Port-based VLAN • Port Trunking (СОЕДИНЕНИЕ ИЗ ЛЮБОЙ ТОЧКИ С ЛЮБЫМ КЛИЕНТОМ) • Dynamic Buffer Allocation (…ВЫДЕЛЕНИЕ БУФФ. ПАМЯТИ) • Static MAC Table

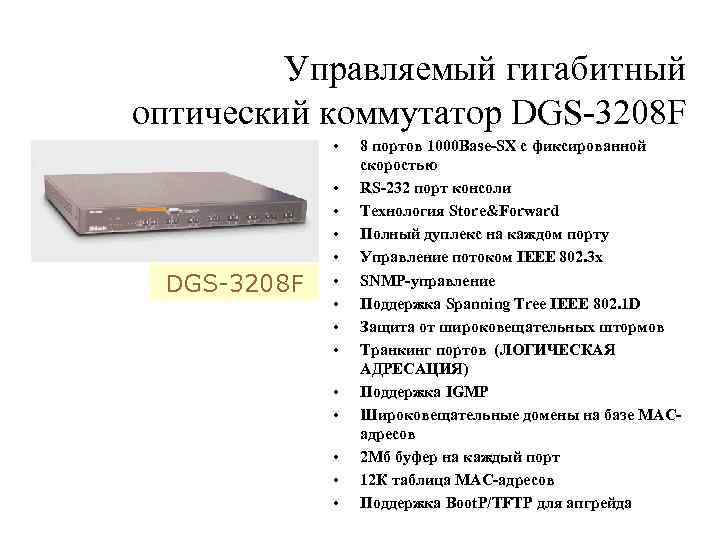

Управляемый гигабитный оптический коммутатор DGS-3208 F • DGS-3208 F • • • • 8 портов 1000 Base-SX c фиксированной скоростью RS-232 порт консоли Технология Store&Forward Полный дуплекс на каждом порту Управление потоком IEEE 802. 3 x SNMP-управление Поддержка Spanning Tree IEEE 802. 1 D Защита от широковещательных штормов Транкинг портов (ЛОГИЧЕСКАЯ АДРЕСАЦИЯ) Поддержка IGMP Широковещательные домены на базе MACадресов 2 Мб буфер на каждый порт 12 К таблица МАС-адресов Поддержка Boot. P/TFTP для апгрейда

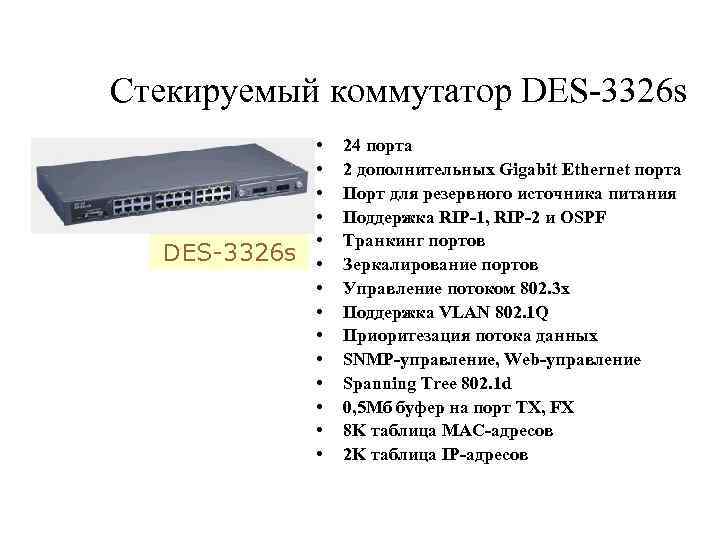

Стекируемый коммутатор DES-3326 s • • • • 24 порта 2 дополнительных Gigabit Ethernet порта Порт для резервного источника питания Поддержка RIP-1, RIP-2 и OSPF Транкинг портов Зеркалирование портов Управление потоком 802. 3 x Поддержка VLAN 802. 1 Q Приоритезация потока данных SNMP-управление, Web-управление Spanning Tree 802. 1 d 0, 5 Мб буфер на порт TX, FX 8 K таблица MAC-адресов 2 K таблица IP-адресов

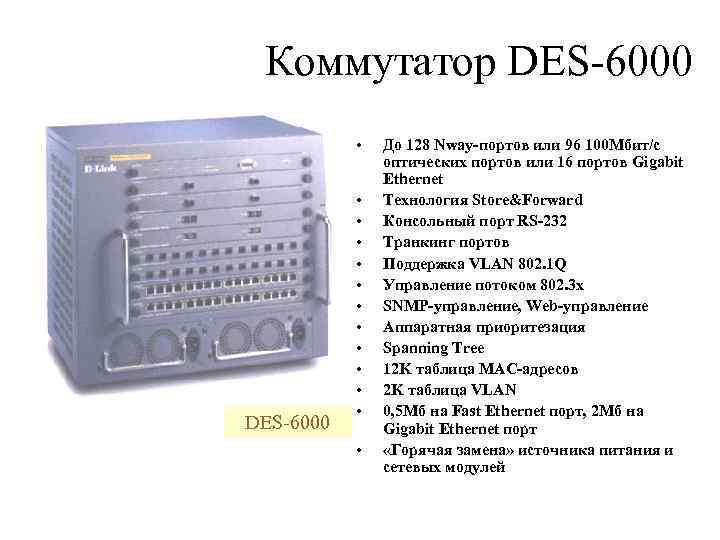

Коммутатор DES-6000 • DES-6000 • • • До 128 Nway-портов или 96 100 Мбит/с оптических портов или 16 портов Gigabit Ethernet Технология Store&Forward Консольный порт RS-232 Транкинг портов Поддержка VLAN 802. 1 Q Управление потоком 802. 3 x SNMP-управление, Web-управление Аппаратная приоритезация Spanning Tree 12 K таблица MAC-адресов 2 K таблица VLAN 0, 5 Мб на Fast Ethernet порт, 2 Мб на Gigabit Ethernet порт «Горячая замена» источника питания и сетевых модулей

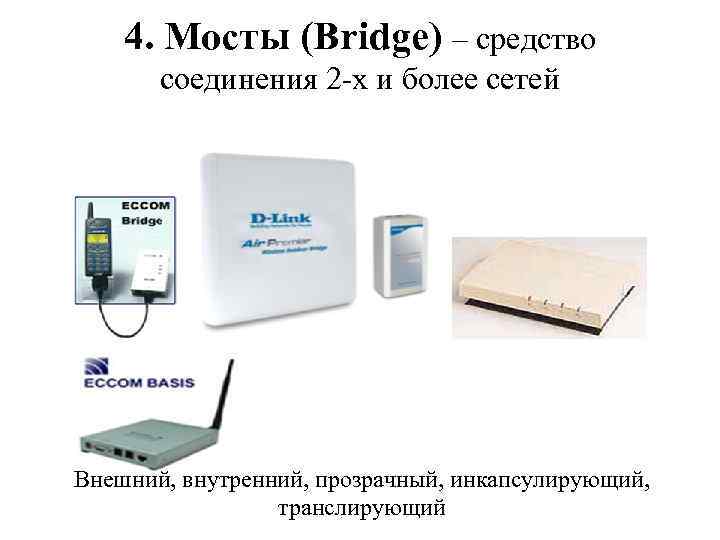

4. Мосты (Bridge) – средство соединения 2 -х и более сетей Внешний, внутренний, прозрачный, инкапсулирующий, транслирующий

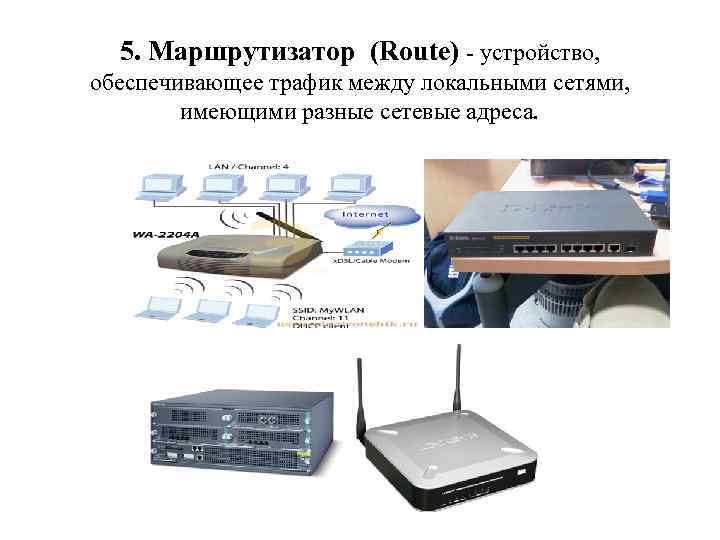

5. Маршрутизатор (Route) - устройство, обеспечивающее трафик между локальными сетями, имеющими разные сетевые адреса.

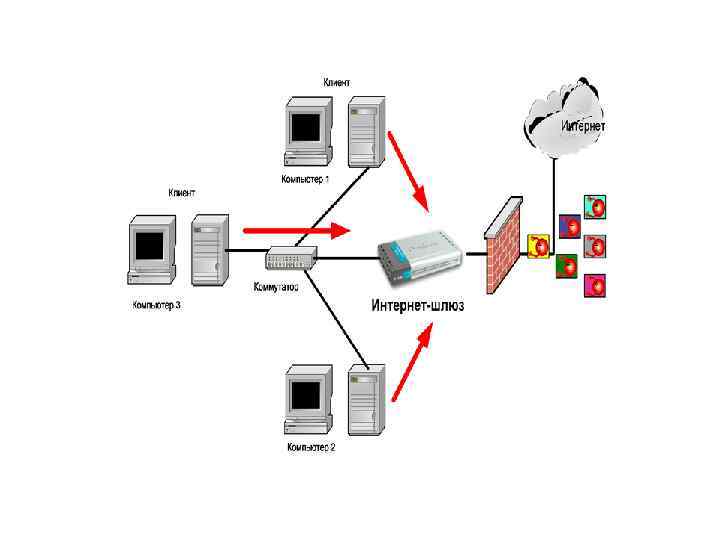

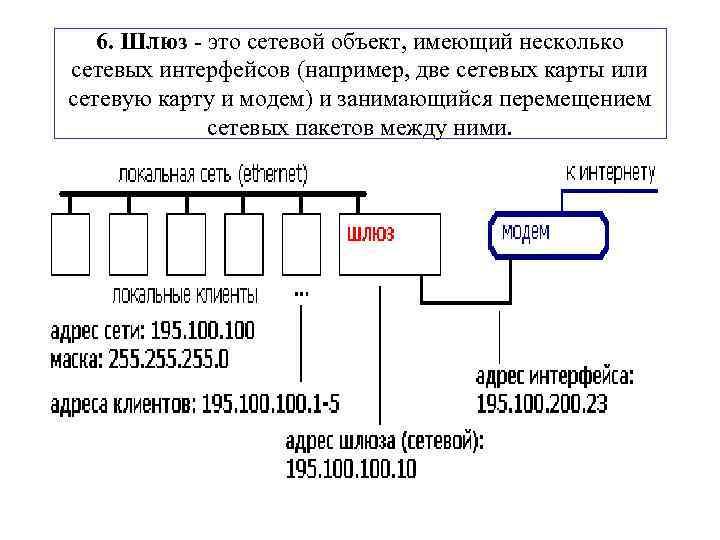

6. Шлюз - это сетевой объект, имеющий несколько сетевых интерфейсов (например, две сетевых карты или сетевую карту и модем) и занимающийся перемещением сетевых пакетов между ними.

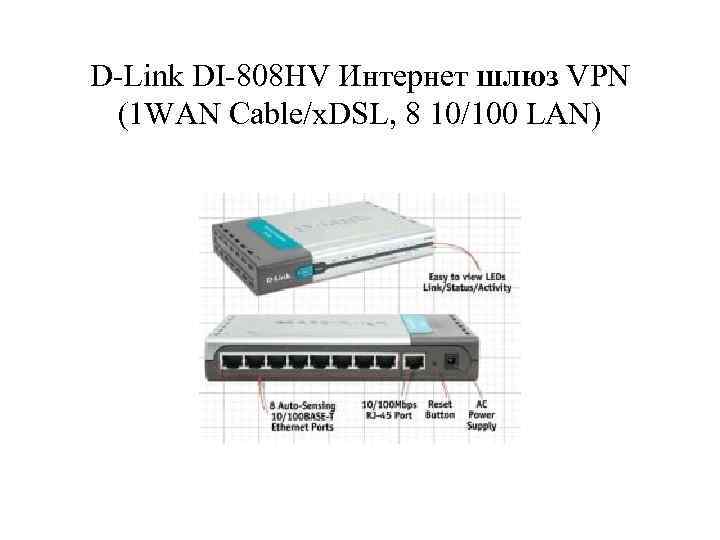

D-Link DI-808 HV Интернет шлюз VPN (1 WAN Cable/x. DSL, 8 10/100 LAN)

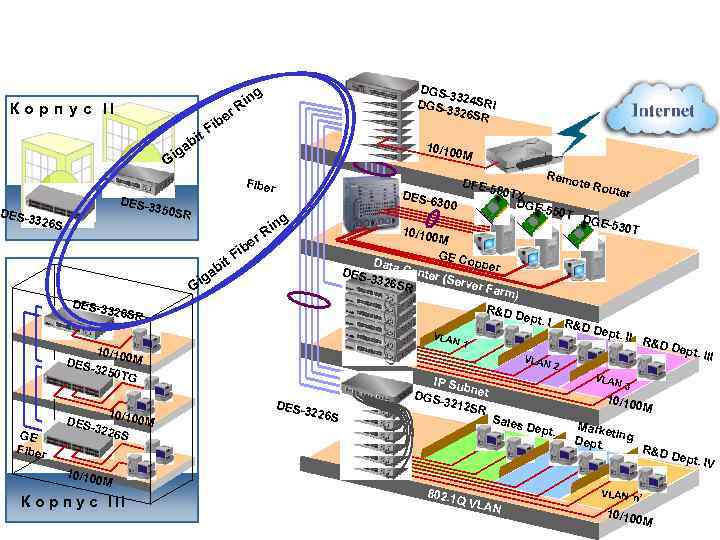

К о р п у с II r it ab ig G DES-3 326 S DGS 33 DGS- 24 SRi 3326 S R g be Fi n Ri 10/10 0 M Fiber 350 SR er t bi b Fi DFE-5 DES-6 300 ng Ri DES-3 R&D 326 SR GE Fiber DES -322 6 S 550 T Dept. I N 1 VLAN DES-3 226 S IP Su bnet DGS 3212 SR uter DGE- R&D VLA 10/10 0 M DES 3250 TG 0 M te Ro 10/10 0 M GE C opper Data Cente DESr (Ser 3326 ver F SR arm) ga Gi 10/10 80 TX DGE- Remo 530 T Dept. 2 VLAN II R &D D ept. I II 3 10/10 Sales Dept. 0 M Marke ti Dept. ng R&D 10/10 0 M К о р п у с III 802. 1 Q VL AN VLAN ‘n’ 10/10 0 M Dept. IV

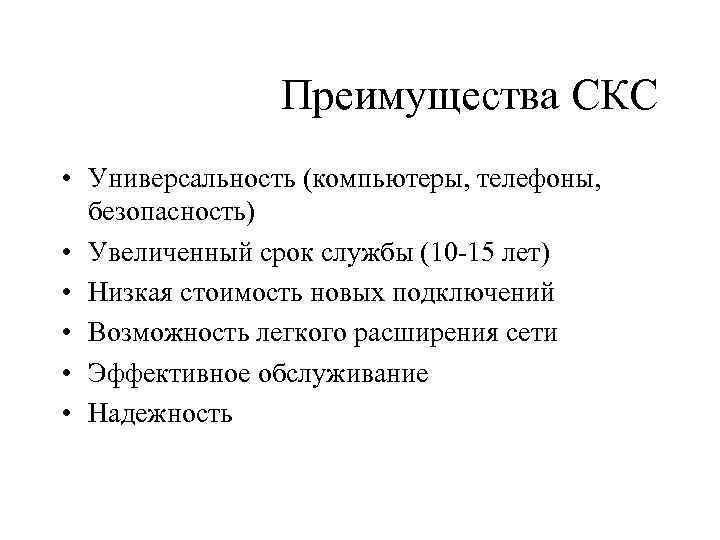

Преимущества СКС • Универсальность (компьютеры, телефоны, безопасность) • Увеличенный срок службы (10 -15 лет) • Низкая стоимость новых подключений • Возможность легкого расширения сети • Эффективное обслуживание • Надежность

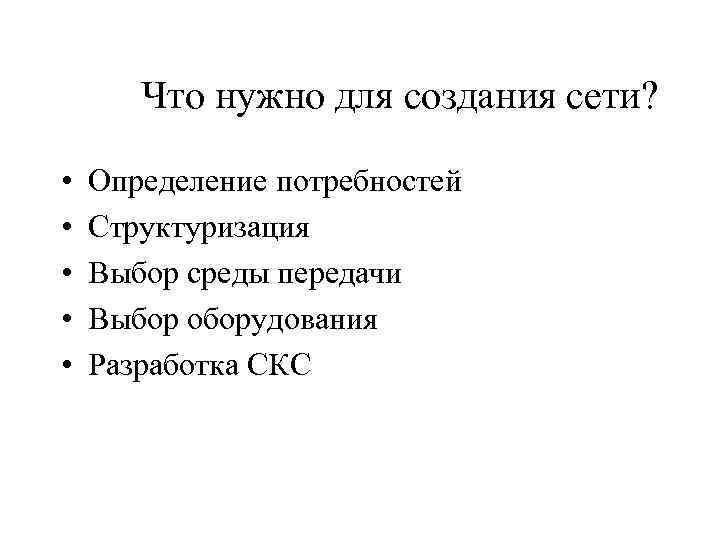

Что нужно для создания сети? • • • Определение потребностей Структуризация Выбор среды передачи Выбор оборудования Разработка СКС
