Скрепер волокуша Творческий проект Автор Мяндин Степан Владимирович

Скрепер волокуша Творческий проект Автор: Мяндин Степан Владимирович МОУ «Синегорская СОШ» 9 класс. Руководитель: Томилов Павел Викторович Учитель технологии

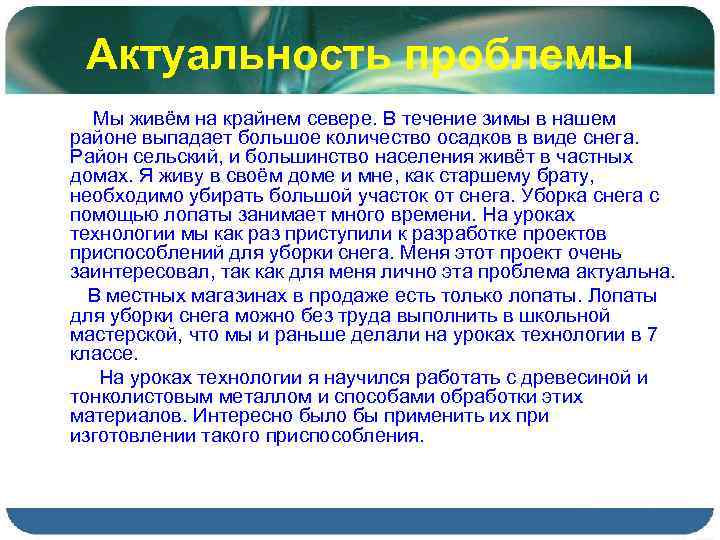

Актуальность проблемы Мы живём на крайнем севере. В течение зимы в нашем районе выпадает большое количество осадков в виде снега. Район сельский, и большинство населения живёт в частных домах. Я живу в своём доме и мне, как старшему брату, необходимо убирать большой участок от снега. Уборка снега с помощью лопаты занимает много времени. На уроках технологии мы как раз приступили к разработке проектов приспособлений для уборки снега. Меня этот проект очень заинтересовал, так как для меня лично эта проблема актуальна. В местных магазинах в продаже есть только лопаты. Лопаты для уборки снега можно без труда выполнить в школьной мастерской, что мы и раньше делали на уроках технологии в 7 классе. На уроках технологии я научился работать с древесиной и тонколистовым металлом и способами обработки этих материалов. Интересно было бы применить их при изготовлении такого приспособления.

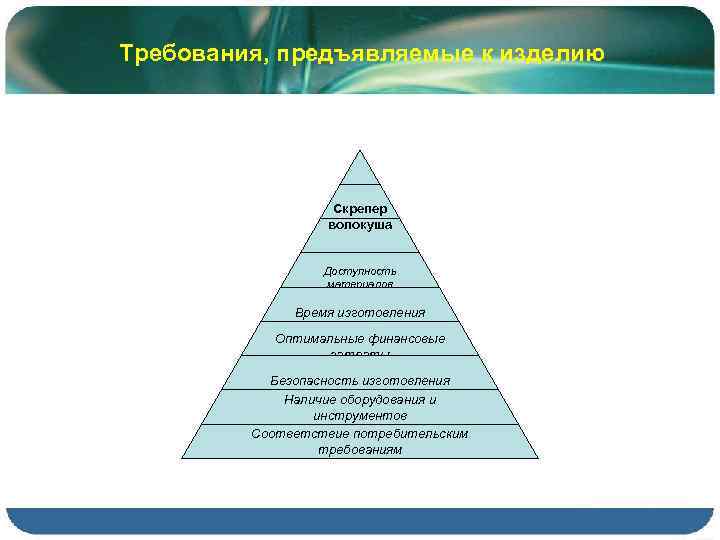

Требования, предъявляемые к изделию Скрепер волокуша Доступность материалов Время изготовления Оптимальные финансовые затраты Безопасность изготовления Наличие оборудования и инструментов Соответствие потребительским требованиям

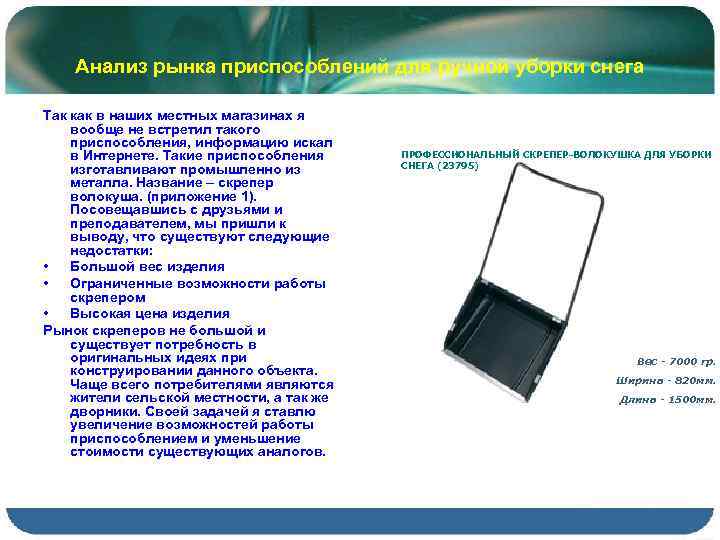

Анализ рынка приспособлений для ручной уборки снега Так как в наших местных магазинах я вообще не встретил такого приспособления, информацию искал в Интернете. Такие приспособления изготавливают промышленно из металла. Название – скрепер волокуша. (приложение 1). Посовещавшись с друзьями и преподавателем, мы пришли к выводу, что существуют следующие недостатки: • Большой вес изделия • Ограниченные возможности работы скрепером • Высокая цена изделия Рынок скреперов не большой и существует потребность в оригинальных идеях при конструировании данного объекта. Чаще всего потребителями являются жители сельской местности, а так же дворники. Своей задачей я ставлю увеличение возможностей работы приспособлением и уменьшение стоимости существующих аналогов. ПРОФЕССИОНАЛЬНЫЙ СКРЕПЕР-ВОЛОКУШКА ДЛЯ УБОРКИ СНЕГА (23795) Вес - 7000 гр. Ширина - 820 мм. Длина - 1500 мм.

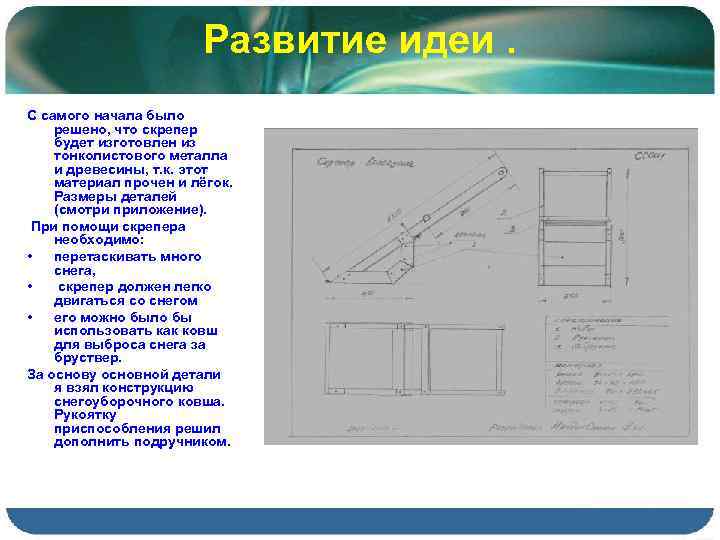

Развитие идеи. С самого начала было решено, что скрепер будет изготовлен из тонколистового металла и древесины, т. к. этот материал прочен и лёгок. Размеры деталей (смотри приложение). При помощи скрепера необходимо: • перетаскивать много снега, • скрепер должен легко двигаться со снегом • его можно было бы использовать как ковш для выброса снега за бруствер. За основу основной детали я взял конструкцию снегоуборочного ковша. Рукоятку приспособления решил дополнить подручником.

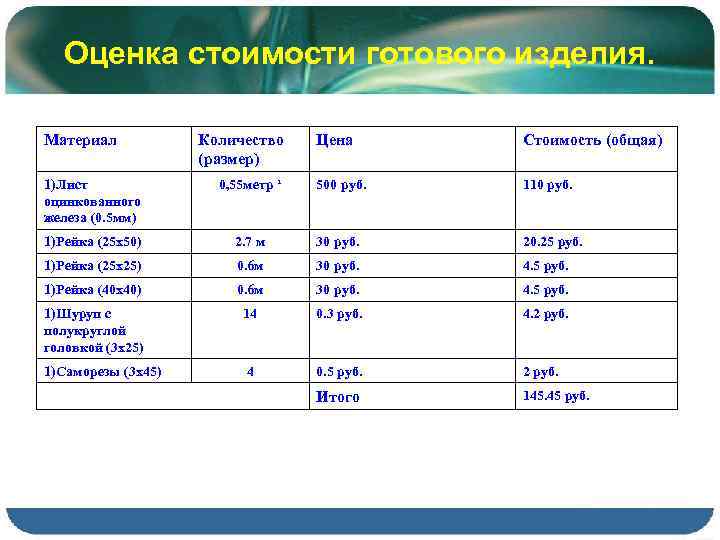

Оценка стоимости готового изделия. Материал Количество (размер) Цена Стоимость (общая) 1)Лист оцинкованного железа (0. 5 мм) 0, 55 метр ² 500 руб. 110 руб. 1)Рейка (25 х50) 2. 7 м 30 руб. 20. 25 руб. 1)Рейка (25 х25) 0. 6 м 30 руб. 4. 5 руб. 1)Рейка (40 х40) 0. 6 м 30 руб. 4. 5 руб. 1)Шуруп с полукруглой головкой (3 х25) 14 0. 3 руб. 4. 2 руб. 1)Саморезы (3 х45) 4 0. 5 руб. 2 руб. Итого 145. 45 руб.

Анализ готового изделия. Скрепер волокуша получился в принципе таким, каким я его себе и представлял.

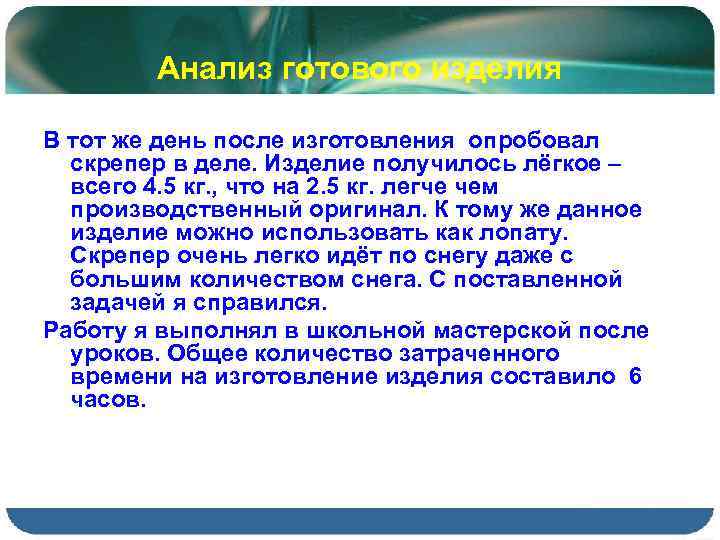

Анализ готового изделия В тот же день после изготовления опробовал скрепер в деле. Изделие получилось лёгкое – всего 4. 5 кг. , что на 2. 5 кг. легче чем производственный оригинал. К тому же данное изделие можно использовать как лопату. Скрепер очень легко идёт по снегу даже с большим количеством снега. С поставленной задачей я справился. Работу я выполнял в школьной мастерской после уроков. Общее количество затраченного времени на изготовление изделия составило 6 часов.
