Сканерная съемка

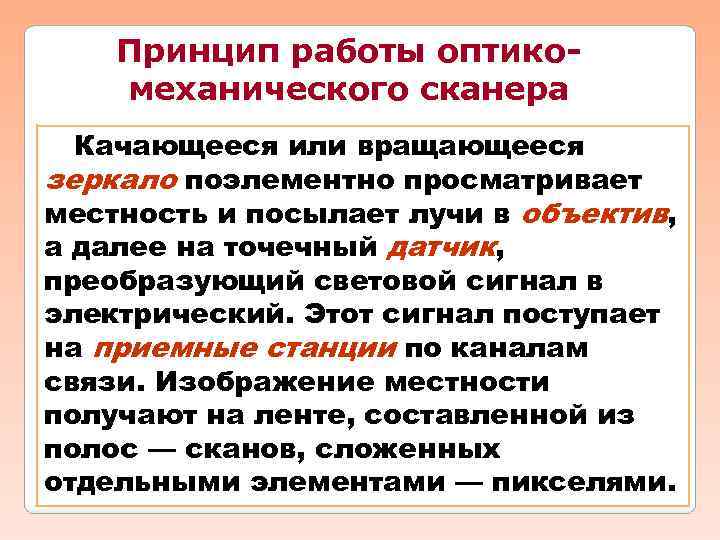

Принцип работы оптикомеханического сканера Качающееся или вращающееся зеркало поэлементно просматривает местность и посылает лучи в объектив, а далее на точечный датчик, преобразующий световой сигнал в электрический. Этот сигнал поступает на приемные станции по каналам связи. Изображение местности получают на ленте, составленной из полос — сканов, сложенных отдельными элементами — пикселями.
усилитель приемник зе объектив ло ка р бортовое запоминающее устройство радиопередающее устройство антенна строка - скан пиксель наземная приемная станция ширина полосы съемки
Важнейшей характеристикой сканера являются угол сканирования (обзора) и мгновенный угол зрения, от величины которых зависят ширина снимаемой полосы и пространственное разрешение.
ло ка р зе угол сканирования (обзора) мгновенный угол зрения строка – скан пиксель ширина полосы съемки

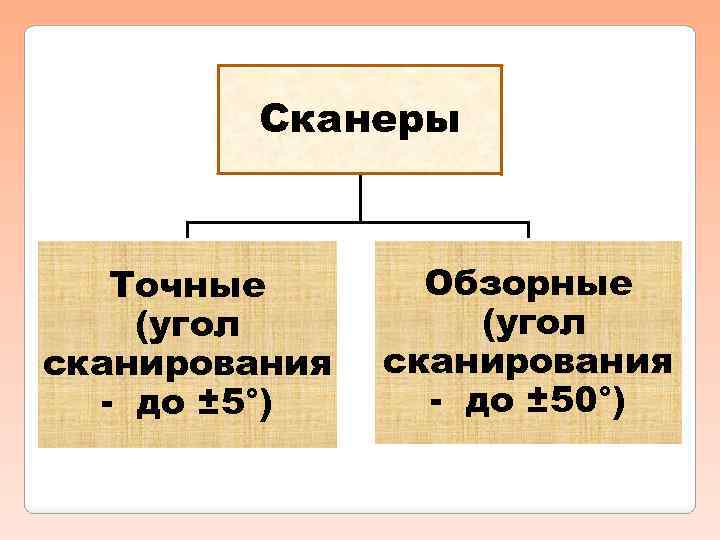

Сканеры Точные (угол сканирования - до ± 5°) Обзорные (угол сканирования - до ± 50°)
Схемы сканирования земной поверхности: а – одноплощадочный приемник б – сканирование «метелкой» в – сканирование «щеткой»
Разновидности сканеров оптико-механические оптико-электронные многозональные гиперспектральные сканирующие радиометры

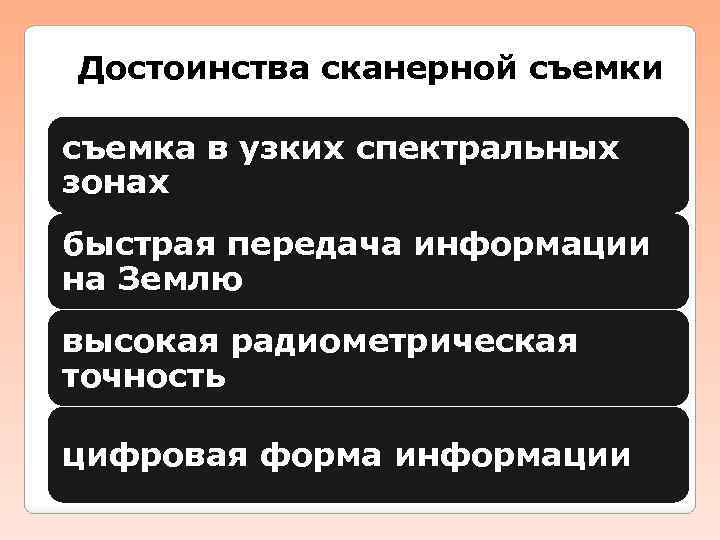

Достоинства сканерной съемки съемка в узких спектральных зонах быстрая передача информации на Землю высокая радиометрическая точность цифровая форма информации
Недостатки сканерной съемки По геометрическим свойствам сканерная съемка уступает фотосъемке.
Радиолокационная съемка

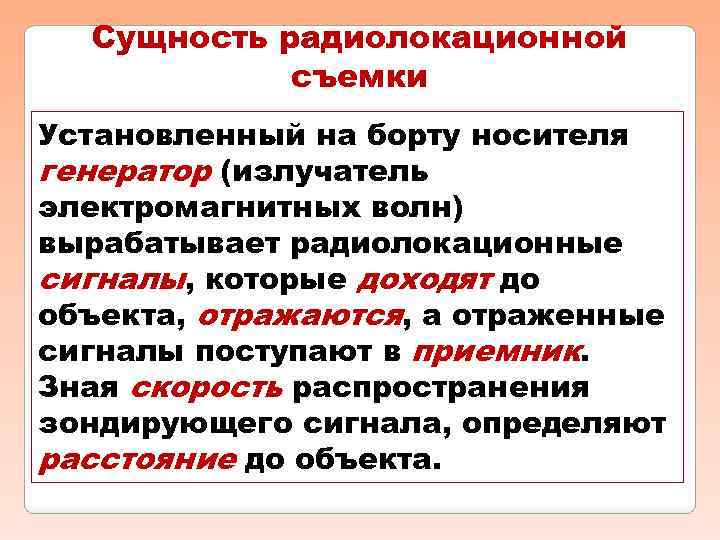

Сущность радиолокационной съемки Установленный на борту носителя генератор (излучатель электромагнитных волн) вырабатывает радиолокационные сигналы, которые доходят до объекта, отражаются, а отраженные сигналы поступают в приемник. Зная скорость распространения зондирующего сигнала, определяют расстояние до объекта.

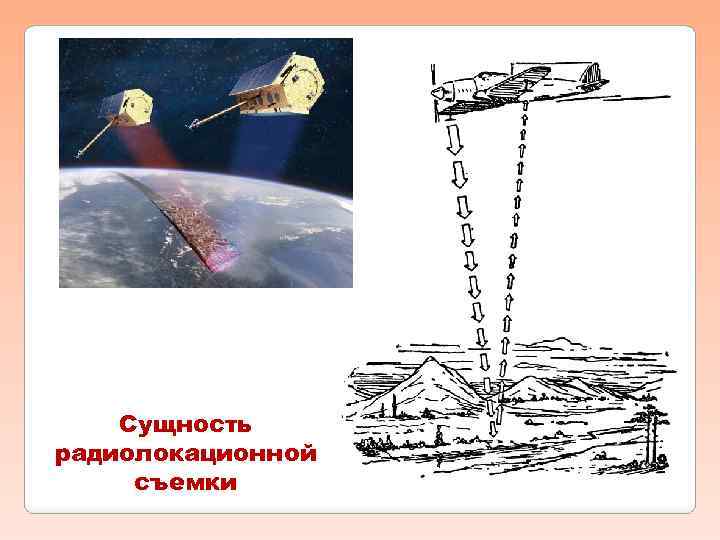

Сущность радиолокационной съемки
Радиолокационная съемка бокового обзора

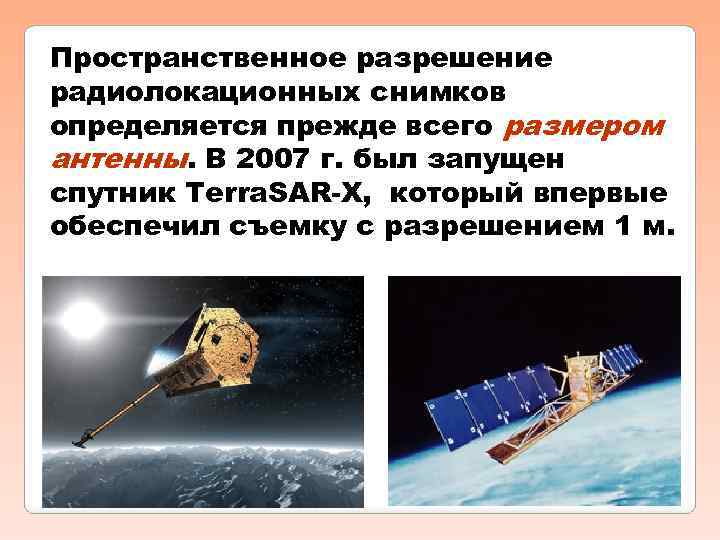

Пространственное разрешение радиолокационных снимков определяется прежде всего размером антенны. В 2007 г. был запущен спутник Terra. SAR-X, который впервые обеспечил съемку с разрешением 1 м.
Из истории радиолокационной съемки 1936 -1938 – СССР, США и Великобритания ведут разработку радиолокационных станций 60–е годы – первые радиолокационные съемки с самолета 1978 г. – первая радиолокационная съемка из космоса 90 -е годы – радиолокационный бум 21 век – рост числа запусков КА с разрешением менее 1 метра
Достоинства радиолокационной съемки 1. Независимость от времени суток и года 2. Независимость от погодных условий 3. Фиксация движений земли с точностью до мм 4. Изучение современной микротектоники
Достоинства радиолокационной съемки 5. Большая глубинность 6. Четкое отображение техногенных объектов, особенно металлических конструкций 7. Самое четкое подчеркивание структуры рельефа

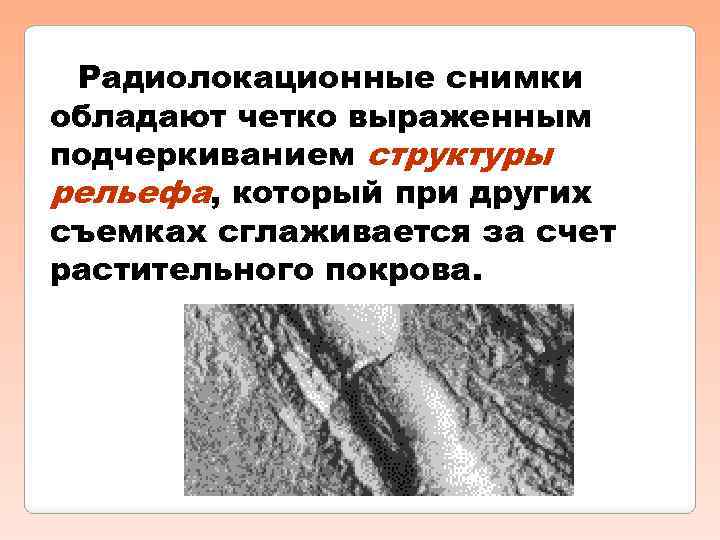

Радиолокационные снимки обладают четко выраженным подчеркиванием структуры рельефа, который при других съемках сглаживается за счет растительного покрова.

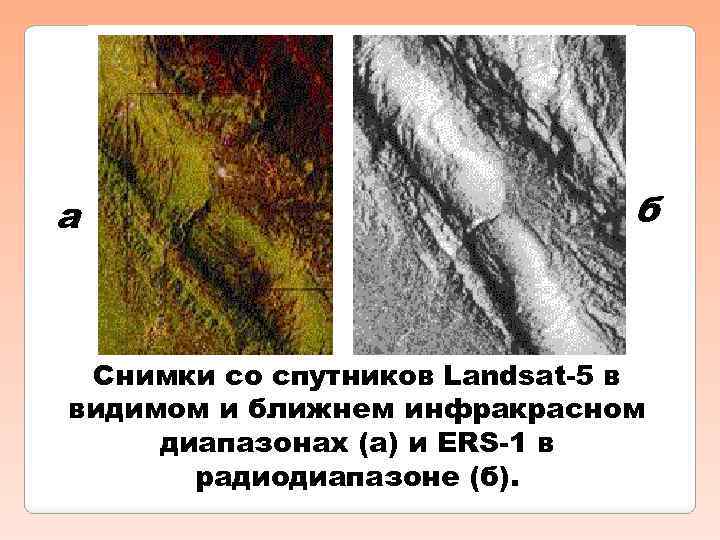

а б Снимки со спутников Landsat-5 в видимом и ближнем инфракрасном диапазонах (а) и ERS-1 в радиодиапазоне (б).

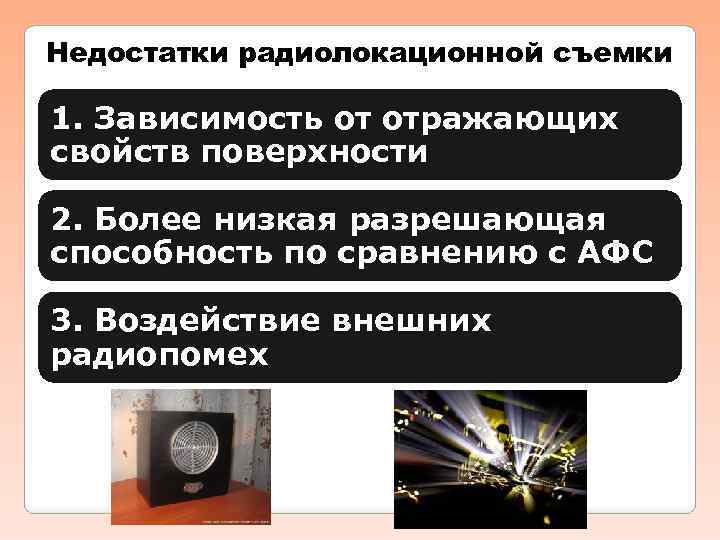

Недостатки радиолокационной съемки 1. Зависимость от отражающих свойств поверхности 2. Более низкая разрешающая способность по сравнению с АФС 3. Воздействие внешних радиопомех
