Системы видеонаблюдения созданы для защиты и безопасности дома, торговой площади, офиса или складского помещения от незаконного проникновения. Решение об установке видеонаблюдения способно обеспечить надежную охрану любого помещения. Видеонаблюдение – это видеокамера наружного наблюдения с комплектом устройств, куда входит цветной или черно-белый монитор для видео, кабели и поворотные датчики, улавливающие движение под разным углом в режиме ночного и дневного видения.
Функции и характеристики систем видеонаблюдения зависят от требований, которые Заказчик предъявляет к безопасности объекта. Примерная конфигурация системы видеонаблюдения выглядит следующим образом: видеокамеры; объективы для видеокамер; поворотные устройства для видеокамер; устройство для обработки видеосигналов; записывающее устройство; видеомонитор. Задачи, решаемые с помощью видеонаблюдением. Видеонаблюдение за витринами и стеллажами с товаром. Видеонаблюдение за кассами. Видеонаблюдение за входами и выходами в торговый зал магазина. Видеонаблюдение и контроль кассово-чековых операций. Визуальный контроль работы персонала магазина. Видеонаблюдение за разгрузкой товара поставщиком на склад магазина. Формирование видеоархива происходящего в магазине с последующим просмотром событий.

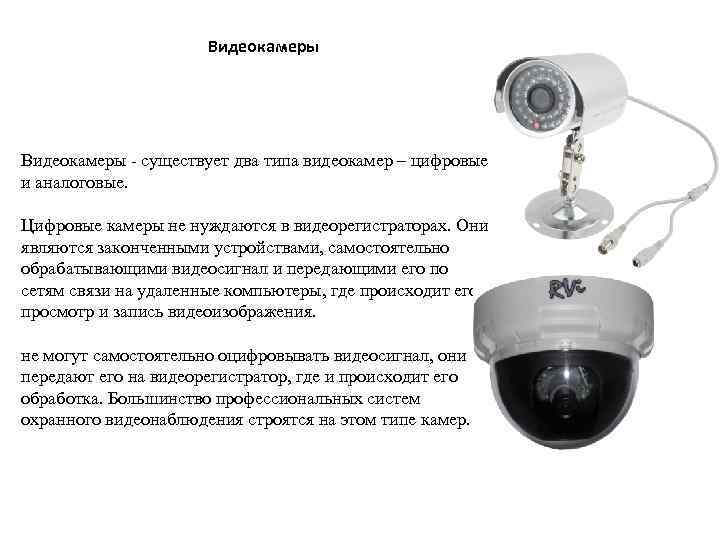

Видеокамеры - существует два типа видеокамер – цифровые и аналоговые. Цифровые камеры не нуждаются в видеорегистраторах. Они являются законченными устройствами, самостоятельно обрабатывающими видеосигнал и передающими его по сетям связи на удаленные компьютеры, где происходит его просмотр и запись видеоизображения. не могут самостоятельно оцифровывать видеосигнал, они передают его на видеорегистратор, где и происходит его обработка. Большинство профессиональных систем охранного видеонаблюдения строятся на этом типе камер.

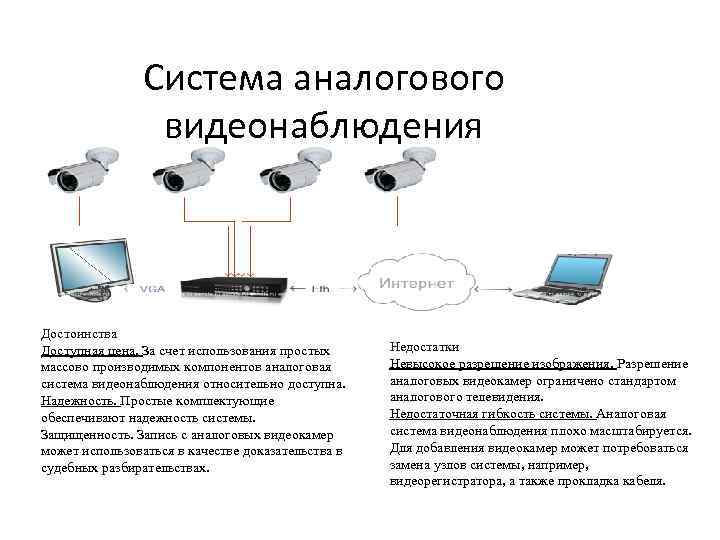

Система аналогового видеонаблюдения Достоинства Доступная цена. За счет использования простых массово производимых компонентов аналоговая система видеонаблюдения относительно доступна. Надежность. Простые комплектующие обеспечивают надежность системы. Защищенность. Запись с аналоговых видеокамер может использоваться в качестве доказательства в судебных разбирательствах. Недостатки Невысокое разрешение изображения. Разрешение аналоговых видеокамер ограничено стандартом аналогового телевидения. Недостаточная гибкость системы. Аналоговая система видеонаблюдения плохо масштабируется. Для добавления видеокамер может потребоваться замена узлов системы, например, видеорегистратора, а также прокладка кабеля.

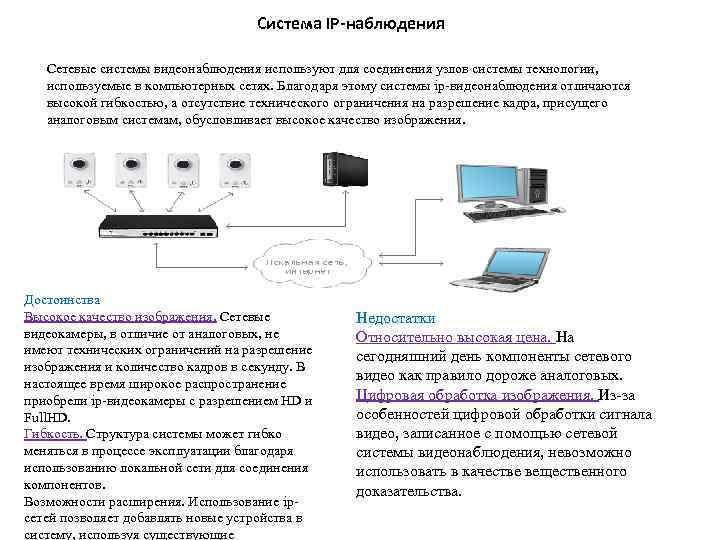

Система IP-наблюдения Сетевые системы видеонаблюдения используют для соединения узлов системы технологии, используемые в компьютерных сетях. Благодаря этому системы ip-видеонаблюдения отличаются высокой гибкостью, а отсутствие технического ограничения на разрешение кадра, присущего аналоговым системам, обусловливает высокое качество изображения. Достоинства Высокое качество изображения. Сетевые видеокамеры, в отличие от аналоговых, не имеют технических ограничений на разрешение изображения и количество кадров в секунду. В настоящее время широкое распространение приобрели ip-видеокамеры с разрешением HD и Full. HD. Гибкость. Структура системы может гибко меняться в процессе эксплуатации благодаря использованию локальной сети для соединения компонентов. Возможности расширения. Использование ipсетей позволяет добавлять новые устройства в систему, используя существующие Недостатки Относительно высокая цена. На сегодняшний день компоненты сетевого видео как правило дороже аналоговых. Цифровая обработка изображения. Из-за особенностей цифровой обработки сигнала видео, записанное с помощью сетевой системы видеонаблюдения, невозможно использовать в качестве вещественного доказательства.
Система видеонаблюдения для POS Система видеонаблюдения с функцией кассового контроля получает от кассовых терминалов текстовую и событийную информацию, синхронизирует ее с видеоизображением и предоставляет в удобном для анализа виде. Это эффективный инструмент оценки качества работы кассиров и пресечения фактов мошенничества. Достоинства Наглядность представления информации. Хранение вместе с видеоизображением информации о товарах в чеке упрощает анализ видеозаписи. Поиск по событиям. Возможность поиска по событиям упрощает задачу выявления ошибок или мошенничества. Контроль в реальном времени. Функция определения тревожных событий позволяет привлечь внимание оператора. Недостатки Относительно высокая цена установки системы. За счет сложности системы стоимость установки и обслуживания будет несколько выше, чем в случае с аналоговой системой видеонаблюдения. Но нужно принимать во внимание, что данная разница в цене будет многократно окуплена снижением затрат на персонал, работающий с системой.
Основные характеристики видеокамер Чувствительность видеокамеры. Она определяется максимальным F-числом диафрагмы (то есть его максимальной закрытостью), которое измеряется при освещённости в две тысячи лк, цветовой температурой в 3200 о. К даёт видеосигнал в 1 В. Минимальная освещённость объекта здесь не причём. Динамический диапазон матрицы. Определяется данный диапазон как отношение максимального сигнала к среднему значению фона экспозицию в квадрате. Проще это звучит как соотношение тёмных и светлых уровней объекта в одной сцене. Тёмные элементы видны на светлом фоне лучше, когда это соотношение выше. Разрешающая способность камеры – ещё один элемент в характеристике видеокамер. Максимальное число линий, которое помещается в одном кадре монитора, составляет разрешающую способность видеокамеры. Указывается она по горизонтали, так как разрешающая способность по вертикали – это три четверти от горизонтальной. Однако подобной характеристикой обладают и устройства обработки видеосигнала и его отображения на мониторе. Измеряется она в пикселях (иногда в CIF), то есть количеством точек на дюйм кадра. Состоит из двух чисел, из которых первое указывает на число точек по горизонтали, а второе, соответственно, на число точек по вертикали.

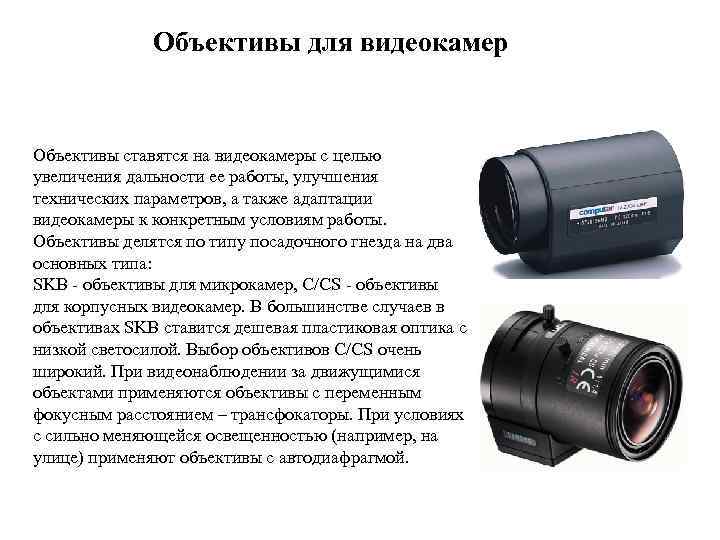

Объективы для видеокамер Объективы ставятся на видеокамеры с целью увеличения дальности ее работы, улучшения технических параметров, а также адаптации видеокамеры к конкретным условиям работы. Объективы делятся по типу посадочного гнезда на два основных типа: SKB - объективы для микрокамер, C/CS - объективы для корпусных видеокамер. В большинстве случаев в объективах SKB ставится дешевая пластиковая оптика с низкой светосилой. Выбор объективов C/CS очень широкий. При видеонаблюдении за движущимися объектами применяются объективы с переменным фокусным расстоянием – трансфокаторы. При условиях с сильно меняющейся освещенностью (например, на улице) применяют объективы с автодиафрагмой.
Поворотные устройства для видеокамер При расширении углов обзора видеокамер и для слежения за движущимися объектами, камеры устанавливают на поворотные устройства. С помощью механизма поворотного устройства видеокамера перемещается в горизонтальном и вертикальном направлениях, что позволяет оператору следить за большей площадью охраняемой территории.
Устройства обработки видеосигналов Устройства обработки видеосигнала (квадраторы, мультиплексоры) – это приборы, которые обрабатывают видеоизображение, получаемое от одной или нескольких камер видеонаблюдения, анализируют изображение и передают его в заданном формате на монитор. В зависимости от типа используемых видеокамер применяются чёрно-белые или цветные устройства обработки видеосигналов. • Квадратор – это устройство системы видеонаблюдения, которое позволяет одновременно просматривать на видеомониторе изображения, передаваемые с 2 -х, 3 -х или 4 -х видеокамер. • Мультиплексоры одновременно выводят на монитор изображения с 4 -х до 32 -х видеокамер (симплексный мультиплексор), при этом выполняют запись этих видеоизображений (обычно на видеомагнитофон или встроенный видеорегистратор (дуплексные мультиплексоры)), а также позволяют просматривать на мониторе, одновременно с прямой трансляцией, ранее записанные видеофрагменты (триплексные мультиплексоры).

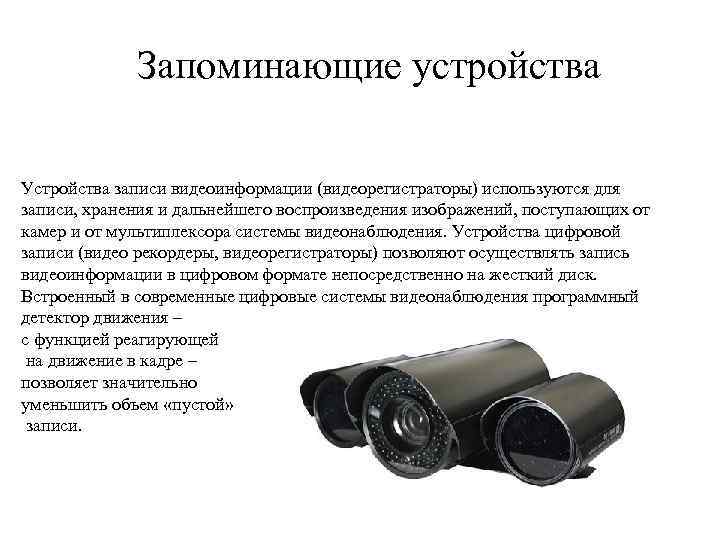

Запоминающие устройства Устройства записи видеоинформации (видеорегистраторы) используются для записи, хранения и дальнейшего воспроизведения изображений, поступающих от камер и от мультиплексора системы видеонаблюдения. Устройства цифровой записи (видео рекордеры, видеорегистраторы) позволяют осуществлять запись видеоинформации в цифровом формате непосредственно на жесткий диск. Встроенный в современные цифровые системы видеонаблюдения программный детектор движения – с функцией реагирующей на движение в кадре – позволяет значительно уменьшить объем «пустой» записи.

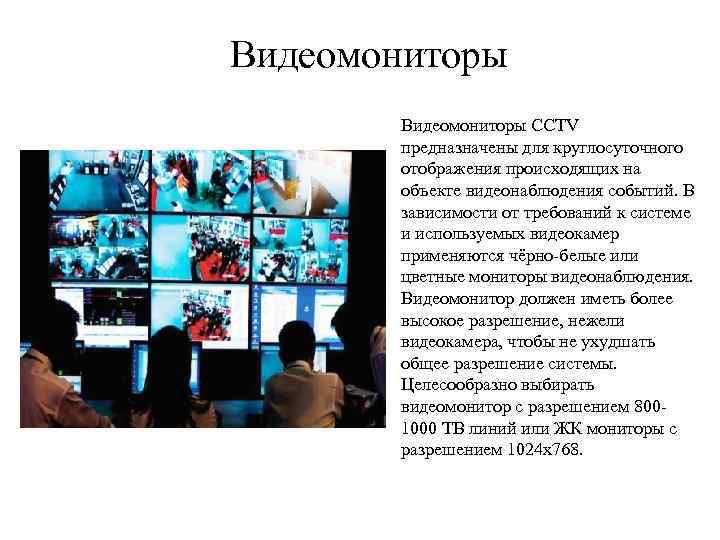

Видеомониторы CCTV предназначены для круглосуточного отображения происходящих на объекте видеонаблюдения событий. В зависимости от требований к системе и используемых видеокамер применяются чёрно-белые или цветные мониторы видеонаблюдения. Видеомонитор должен иметь более высокое разрешение, нежели видеокамера, чтобы не ухудшать общее разрешение системы. Целесообразно выбирать видеомонитор с разрешением 8001000 ТВ линий или ЖК мониторы с разрешением 1024 х768.

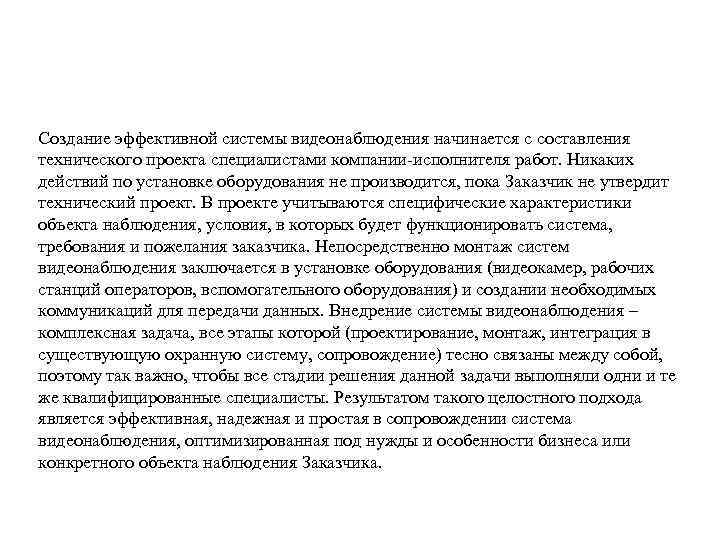

Создание эффективной системы видеонаблюдения начинается с составления технического проекта специалистами компании-исполнителя работ. Никаких действий по установке оборудования не производится, пока Заказчик не утвердит технический проект. В проекте учитываются специфические характеристики объекта наблюдения, условия, в которых будет функционировать система, требования и пожелания заказчика. Непосредственно монтаж систем видеонаблюдения заключается в установке оборудования (видеокамер, рабочих станций операторов, вспомогательного оборудования) и создании необходимых коммуникаций для передачи данных. Внедрение системы видеонаблюдения – комплексная задача, все этапы которой (проектирование, монтаж, интеграция в существующую охранную систему, сопровождение) тесно связаны между собой, поэтому так важно, чтобы все стадии решения данной задачи выполняли одни и те же квалифицированные специалисты. Результатом такого целостного подхода является эффективная, надежная и простая в сопровождении система видеонаблюдения, оптимизированная под нужды и особенности бизнеса или конкретного объекта наблюдения Заказчика.
