Системы противопожарной защиты К системам противопожарной защиты

Системы противопожарной защиты

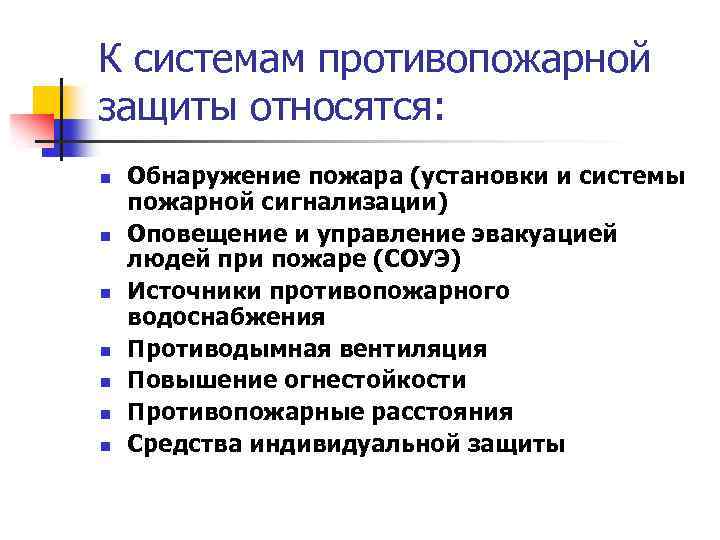

К системам противопожарной защиты относятся: n n n n Обнаружение пожара (установки и системы пожарной сигнализации) Оповещение и управление эвакуацией людей при пожаре (СОУЭ) Источники противопожарного водоснабжения Противодымная вентиляция Повышение огнестойкости Противопожарные расстояния Средства индивидуальной защиты

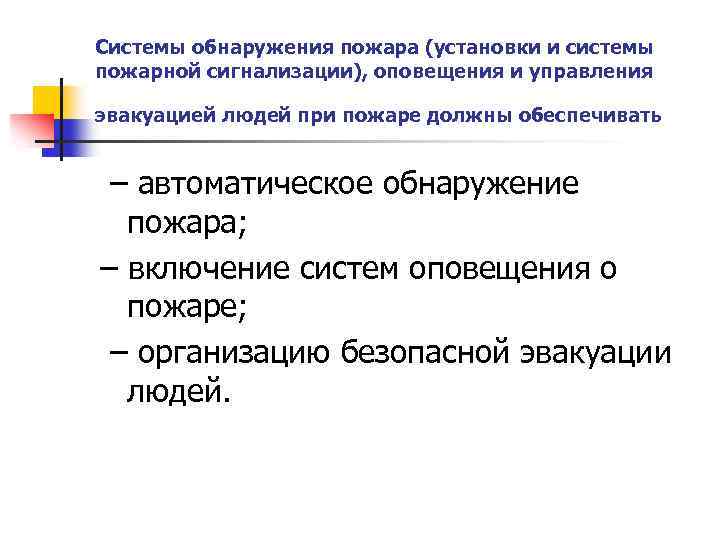

Системы обнаружения пожара (установки и системы пожарной сигнализации), оповещения и управления эвакуацией людей при пожаре должны обеспечивать – автоматическое обнаружение пожара; – включение систем оповещения о пожаре; – организацию безопасной эвакуации людей.

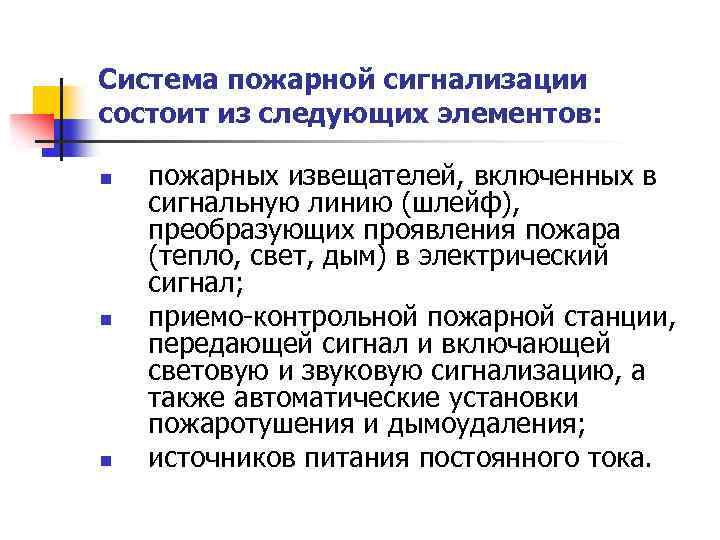

Система пожарной сигнализации состоит из следующих элементов: n n n пожарных извещателей, включенных в сигнальную линию (шлейф), преобразующих проявления пожара (тепло, свет, дым) в электрический сигнал; приемо-контрольной пожарной станции, передающей сигнал и включающей световую и звуковую сигнализацию, а также автоматические установки пожаротушения и дымоудаления; источников питания постоянного тока.

Системы пожарной сигнализации по способу включения делятся на n n ручные (устанавливаются на путях эвакуации в местах, доступных для их включения при возникновении пожара); автоматические (обеспечивают подачу светового и звукового сигналов о возникновении пожара на приемноконтрольное устройство в помещении дежурного персонала или на специальные выносные устройства оповещения).

Схемы устройства систем электрической пожарной сигнализации а – лучевая; б – шлейфная; 1 – пожарные извещатели; 2 – приемная станция; 3 – блок резервного питания (от аккумуляторов); 4 – блок питания от сети (с преобразователем тока); 5 – система переключения; 6 – соединительные линии

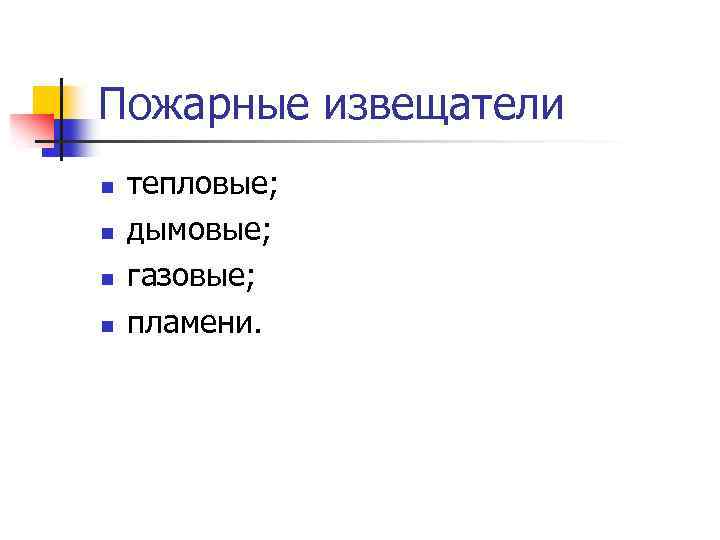

Пожарные извещатели n n тепловые; дымовые; газовые; пламени.

Извещатели Извещатель пожарный дымовой ИП 21252 СИ, автономный, оптико-электронный, до 85 кв. м, -10…+55°С, 7, 5… 10 В DC от батареи, ø 75 x 75 мм, установочная база в комплекте, встроенный звуковой сигнализатор. ИП 212 -43 (ДИП-43) извещатель дымовой автономный, комплектуется бат. типа ААА-4 ИП 212 -50 М (ДИП-50 M) извещатель дымовой автономный , комплектуется бат. типа "Крона"

ИП 212 -3 СУ (ДИП-3 СУ) извещатель дымовой, двухпроводный, U=9 -28 В, I потр=0, 11 м. А, диам. 105 х70 мм. ИП 212 -27 СИ извещатель дымовой двухпроводной оптико-электронный, до 85 кв. м, -30…+55°С, 7, 5… 10 В DC от батареи, ø 98 x 50 мм ИП 212 -5 М 3 (ДИП-3 М 3) извещатель дымовой, двухпроводный, U=16 -24 В, I потреб=0. 2 м. А, диам. 100 х60 мм ИП 212 -53 (ДИП-53) извещатель дымовой, двухпроводный, со встроенной сиреной, И=10 -36 В, I потреб=0. 2 м. А

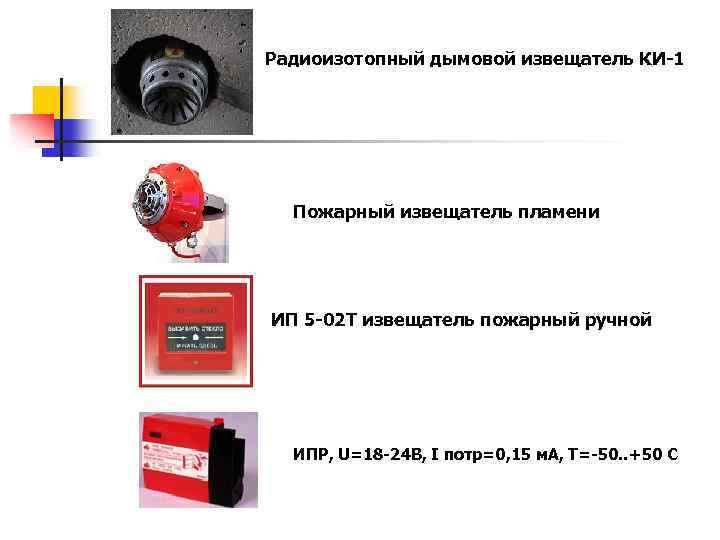

Радиоизотопный дымовой извещатель КИ-1 Пожарный извещатель пламени ИП 5 -02 Т извещатель пожарный ручной ИПР, U=18 -24 В, I потр=0, 15 м. А, Т=-50. . +50 С

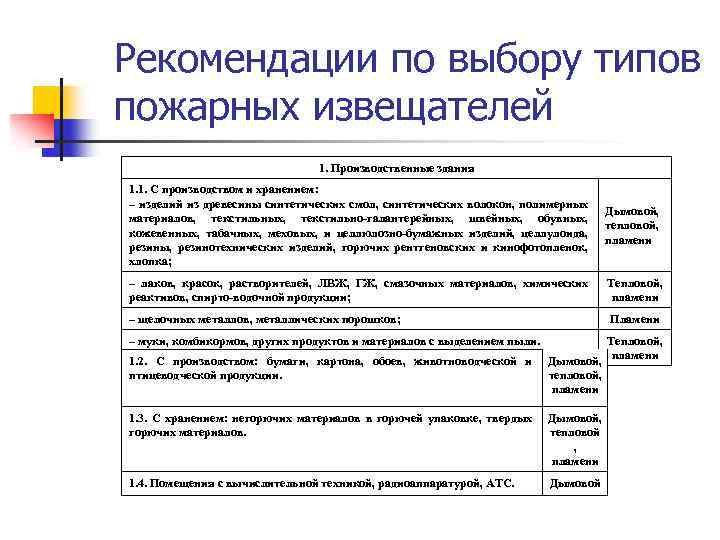

Рекомендации по выбору типов пожарных извещателей 1. Производственные здания 1. 1. С производством и хранением: – изделий из древесины синтетических смол, синтетических волокон, полимерных материалов, текстильных, текстильно галантерейных, швейных, обувных, кожевенных, табачных, меховых, и целлюлозно бумажных изделий, целлулоида, резины, резинотехнических изделий, горючих рентгеновских и кинофотопленок, хлопка; Дымовой, тепловой, пламени – лаков, красок, растворителей, ЛВЖ, ГЖ, смазочных материалов, химических реактивов, спирто водочной продукции; Тепловой, пламени – щелочных металлов, металлических порошков; Пламени – муки, комбикормов, других продуктов и материалов с выделением пыли. 1. 2. С производством: бумаги, картона, обоев, животноводческой и птицеводческой продукции. Тепловой, Дымовой, пламени тепловой, пламени 1. 3. С хранением: негорючих материалов в горючей упаковке, твердых горючих материалов. Дымовой, тепловой , пламени 1. 4. Помещения с вычислительной техникой, радиоаппаратурой, АТС. Дымовой

3. Административные, бытовые и общественные здания и сооружения 3. 1. Зрительные, репетиционные, лекционные, читальные и конференц залы, кулуарные, фойе, холлы, коридоры, гардеробные, книгохранилища, архивы, пространства за подвесными потолками. Дымовой 3. 2. Артистические, костюмерные, реставрационные мастерские, кино и светопроекционные, аппаратные, фотолаборатории. Дымовой, тепловой , пламени 3. 3. Административно хозяйственные помещения, станции, пульты управления, жилые помещения. Дымовой, тепловой машиносчетные 3. 4. Больничные палаты, помещения предприятий торговли, Дымовой, общественного питания, служебные комнаты, жилые поме щения тепловой гостиниц и общежитий. 3. 5. Помещения музеев и выставок. Дымовой, тепловой , пламени

Система оповещения и управления эвакуацией людей (СОУЭ) Оповещение и управление эвакуацией людей (СОУЭ) при пожаре должно осуществляться: n n n n подачей звуковых и (или) световых сигналов во все помещения здания с постоянным или временным пребыванием людей; трансляцией текстов о необходимости эвакуации, путях эвакуации, направлении движения и других действиях, направленных на обеспечение безопасности людей; трансляцией специально разработанных текстов, направленных на предотвращение паники и других явлений, усложняющих эвакуацию; размещением и включением эвакуационных знаков безопасности на путях эвакуации; включением эвакуационного освещения; дистанционным открыванием дверей эвакуационных выходов (например, оборудованных электромагнитными замками); связью пожарного поста диспетчерской с зонами пожарного оповещения.

Пути эвакуации людей при пожаре Для обеспечения безопасной эвакуации людей должны быть: 1) установлены необходимое количество, размеры и соответствующее конструктивное исполнение эвакуационных путей и эвакуационных выходов; 2) обеспечено беспрепятственное движение людей по эвакуационным путям и через эвакуационные выходы; 3) организованы оповещение и управление движением людей по эвакуационным путям (в том числе с использованием световых указателей, звукового и речевого оповещения).

Источники противопожарного водоснабжения К источникам наружного противопожарного водоснабжения относятся: n 1) наружные водопроводные сети с пожарными гидрантами; n 2) водные объекты, используемые для целей пожаротушения; n 3) противопожарный водопровод (противопожарный водопровод допускается объединять с хозяйственно-питьевым или производственным водопроводом).

Пожарный гидрант

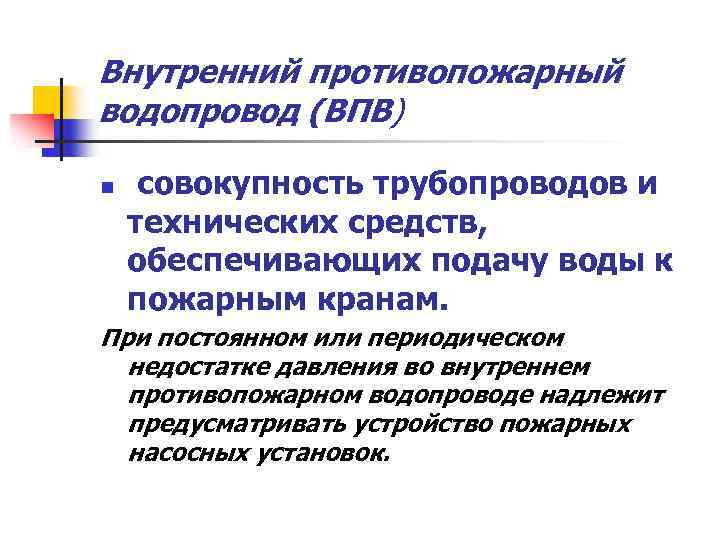

Внутренний противопожарный водопровод (ВПВ) n совокупность трубопроводов и технических средств, обеспечивающих подачу воды к пожарным кранам. При постоянном или периодическом недостатке давления во внутреннем противопожарном водопроводе надлежит предусматривать устройство пожарных насосных установок.

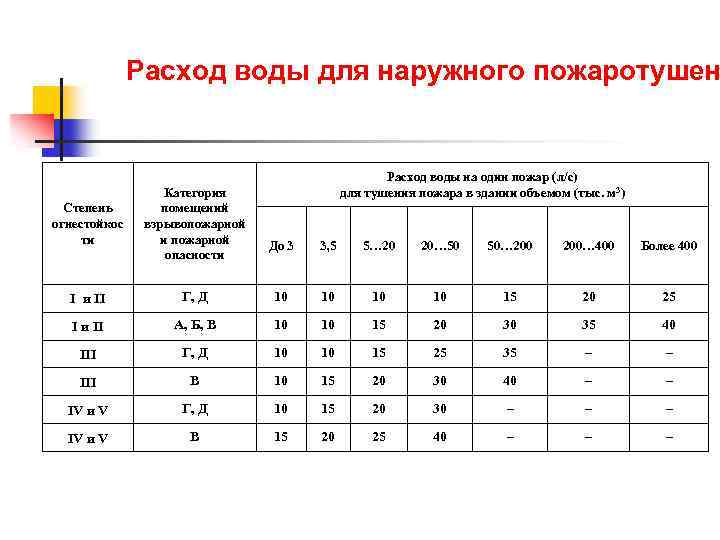

Расход воды для наружного пожаротушен Степень огнестойкос ти Категория помещений взрывопожарной и пожарной опасности I и II Расход воды на один пожар (л/с) для тушения пожара в здании объемом (тыс. м 3) До 3 3, 5 5… 20 20… 50 50… 200… 400 Более 400 Г, Д 10 10 15 20 25 I и II А, Б, В 10 10 15 20 30 35 40 III Г, Д 10 10 15 25 35 – – III В 10 15 20 30 40 – – IV и V Г, Д 10 15 20 30 – – – IV и V В 15 20 25 40 – – –

Расход воды на внутреннее пожаротушен Число струй Расход воды на одну струю, л/с Административные здания высотой более 50 м и объемом до 50 тыс. м 3 4 5 Административные здания высотой более 50 м и объемом более 50 тыс. м 3 8 5 Производственные здания и гаражи высотой до 50 м 2 2, 5 Производственные и вспомогательные здания промышленных предприятий высотой более 50 м 8 5 Вид здания

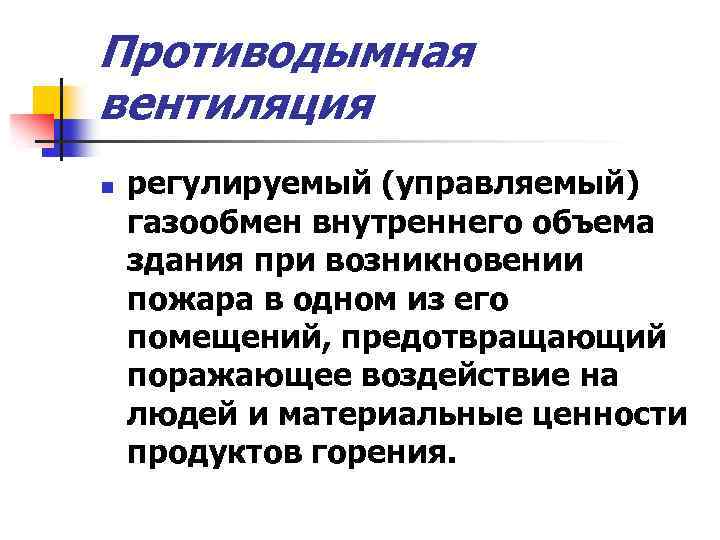

Противодымная вентиляция n регулируемый (управляемый) газообмен внутреннего объема здания при возникновении пожара в одном из его помещений, предотвращающий поражающее воздействие на людей и материальные ценности продуктов горения.

Система противодымной защиты n должна обеспечивать защиту людей на путях эвакуации и в безопасных зонах от воздействия опасных факторов пожара в течение времени, необходимого для эвакуации людей в безопасную зону, посредством удаления продуктов горения или предотвращения их распространения

Система противодымной защиты предусматривает 1) использование объемно-планировочных и конструктивных решений зданий, сооружений и строений для борьбы с задымлением при пожаре; 2) использование приточной противодымной вентиляции для создания избыточного давления воздуха в защищаемых помещениях, тамбур-шлюзах и на лестничных клетках; 3) использование устройств вытяжной противодымной вентиляции для удаления продуктов горения и термического разложения из помещения пожара, коридоров и холлов на путях эвакуации.

Требования к системам противодымной защиты n n конструкции воздуховодов и каналов систем приточно-вытяжной противодымной вентиляции и транзитных каналов должны быть огнестойкими и выполняться из негорючих материалов; противопожарные клапаны должны оснащаться автоматически и дистанционно управляемыми приводами; дымовые люки вытяжной вентиляции с естественным побуждением тяги следует применять с автоматически и дистанционно управляемыми приводами; противопожарные дымогазонепроницаемые двери должны оснащаться узлами уплотнения в местах их примыкания друг к другу.

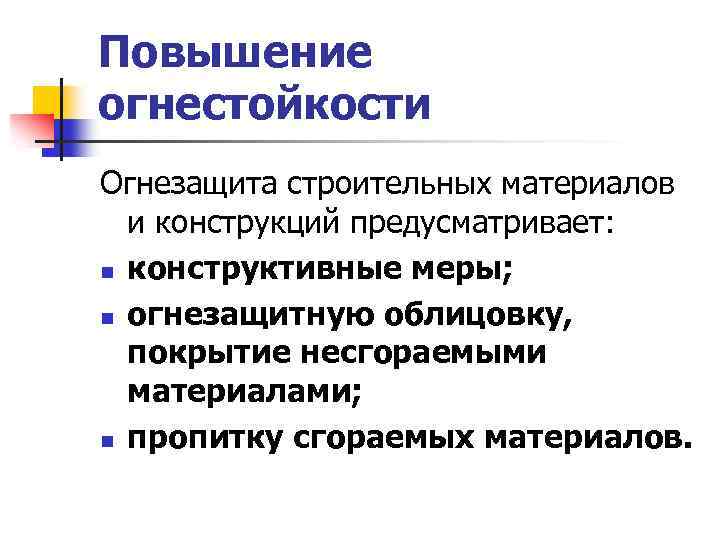

Повышение огнестойкости Огнезащита строительных материалов и конструкций предусматривает: n конструктивные меры; n огнезащитную облицовку, покрытие несгораемыми материалами; n пропитку сгораемых материалов.

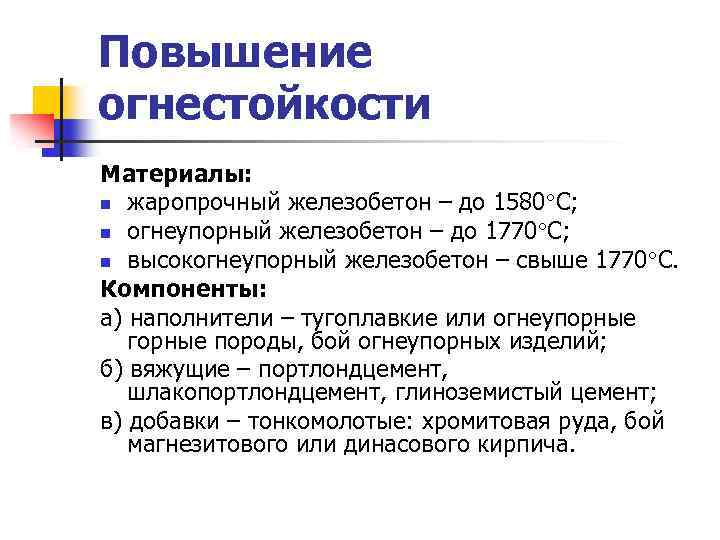

Повышение огнестойкости Материалы: n жаропрочный железобетон – до 1580 С; n огнеупорный железобетон – до 1770 С; n высокогнеупорный железобетон – свыше 1770 С. Компоненты: а) наполнители – тугоплавкие или огнеупорные горные породы, бой огнеупорных изделий; б) вяжущие – портлондцемент, шлакопортлондцемент, глиноземистый цемент; в) добавки – тонкомолотые: хромитовая руда, бой магнезитового или динасового кирпича.

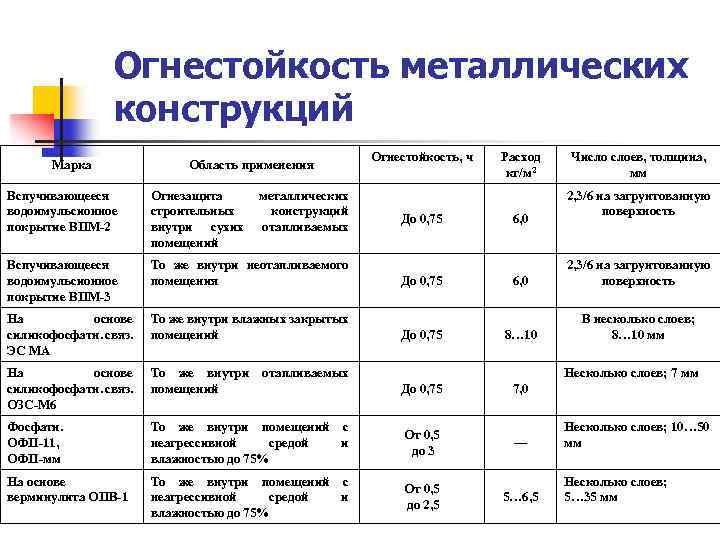

Огнестойкость металлических конструкций Марка Область применения металлических конструкций отапливаемых Огнестойкость, ч Вспучивающееся водоимульсионное покрытие ВПМ 2 Огнезащита строительных внутри сухих помещений Вспучивающееся водоимульсионное покрытие ВПМ 3 То же внутри неотапливаемого помещения На основе силикофосфатн. связ. ЭС МА То же внутри влажных закрытых помещений На основе силикофосфатн. связ. ОЗС М 6 То же внутри помещений Фосфатн. ОФП 11, ОФП мм То же внутри помещений с неагрессивной средой и влажностью до 75% От 0, 5 до 3 На основе верминулита ОПВ 1 То же внутри помещений с неагрессивной средой и влажностью до 75% От 0, 5 до 2, 5 До 0, 75 Расход кг/м 2 6, 0 Число слоев, толщина, мм 2, 3/6 на загрунтованную поверхность 6, 0 2, 3/6 на загрунтованную поверхность 8… 10 В несколько слоев; 8… 10 мм отапливаемых Несколько слоев; 7 мм До 0, 75 7, 0 — 5… 6, 5 Несколько слоев; 10… 50 мм Несколько слоев; 5… 35 мм

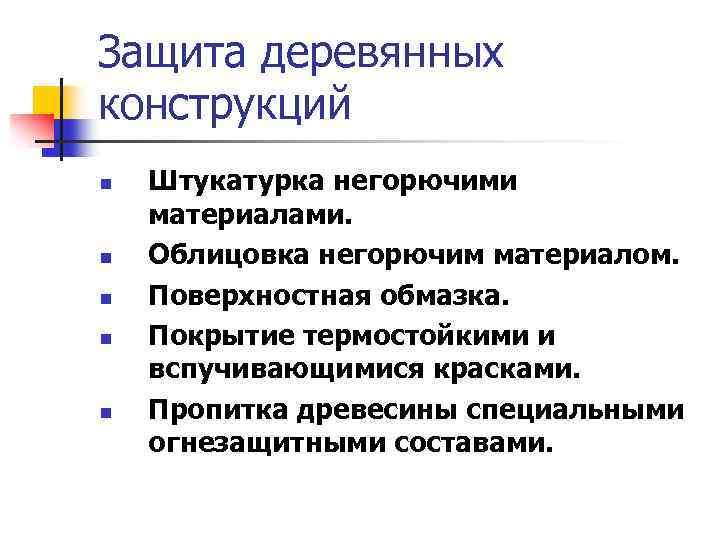

Защита деревянных конструкций n n n Штукатурка негорючими материалами. Облицовка негорючим материалом. Поверхностная обмазка. Покрытие термостойкими и вспучивающимися красками. Пропитка древесины специальными огнезащитными составами.

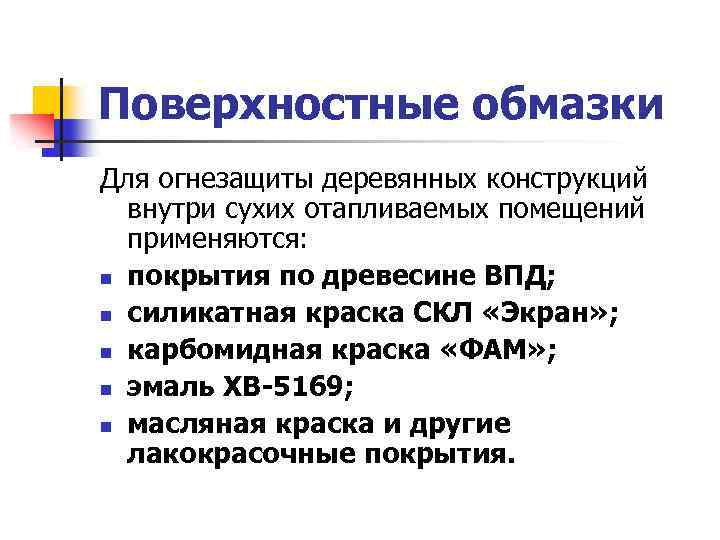

Поверхностные обмазки Для огнезащиты деревянных конструкций внутри сухих отапливаемых помещений применяются: n покрытия по древесине ВПД; n силикатная краска СКЛ «Экран» ; n карбомидная краска «ФАМ» ; n эмаль ХВ-5169; n масляная краска и другие лакокрасочные покрытия.

Пропитка древесины n n n пропитка под давлением; пропитка в горяче-холодных ваннах; нанесение состава на поверхность конструкции пневмораспылением или кистью.

Противопожарные расстояния Степень огнестойкос ти здания Класс конструктивн ой пожарной опасности I, III Минимальные расстояния при степени огнестойкости и классе конструктивной пожарной опасности зданий, сооружений и строений, м I, III С 0 II, IV С 1 IV, V С 2, С 3 С 0 6 8 10 II, IV С 1 8 10 12 IV, V С 2, С 3 10 12 15

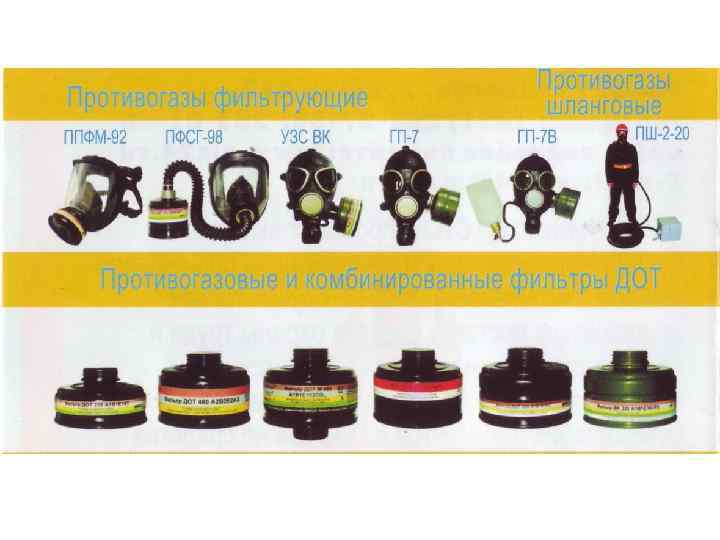

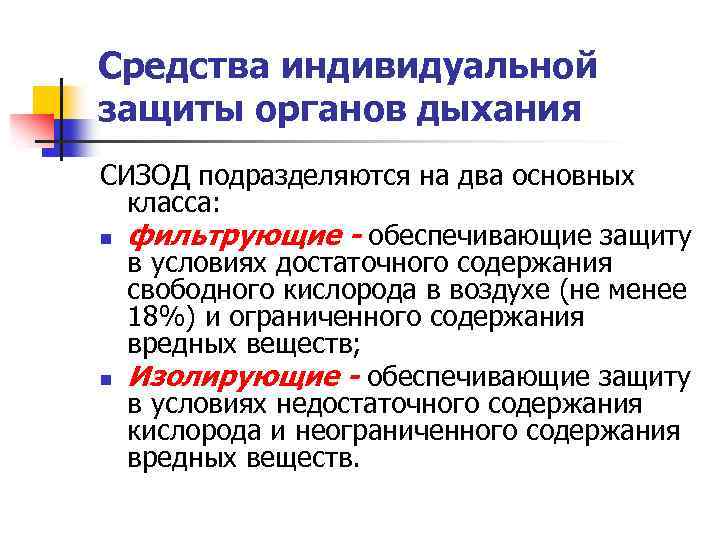

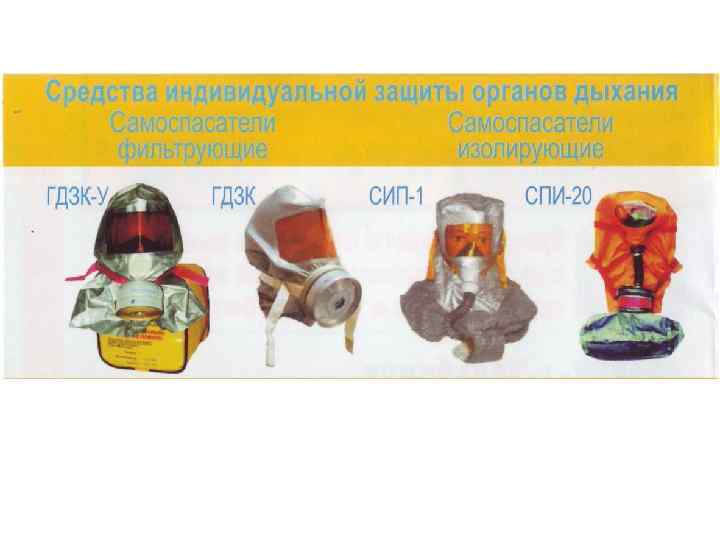

Средства индивидуальной защиты органов дыхания СИЗОД подразделяются на два основных класса: n фильтрующие - обеспечивающие защиту в условиях достаточного содержания свободного кислорода в воздухе (не менее 18%) и ограниченного содержания вредных веществ; n Изолирующие - обеспечивающие защиту в условиях недостаточного содержания кислорода и неограниченного содержания вредных веществ.

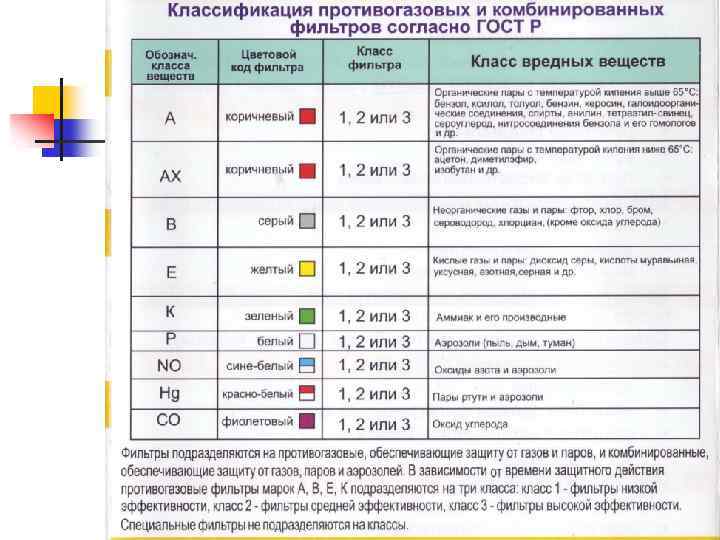

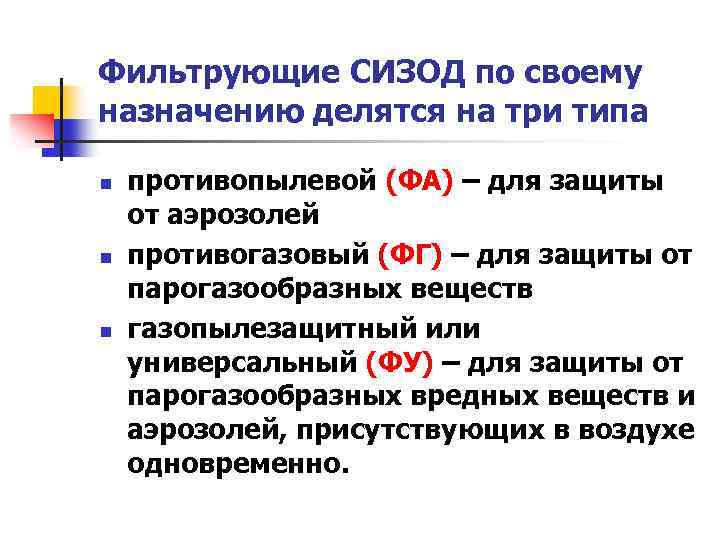

Фильтрующие СИЗОД по своему назначению делятся на три типа n n n противопылевой (ФА) – для защиты от аэрозолей противогазовый (ФГ) – для защиты от парогазообразных веществ газопылезащитный или универсальный (ФУ) – для защиты от парогазообразных вредных веществ и аэрозолей, присутствующих в воздухе одновременно.

Запрещается использование фильтрующих СИЗОД в следующих случаях: n n объемная доля кислорода в воздухе менее 18 %; в воздухе содержатся вещества, защита от которых не предусмотрена инструкцией по эксплуатации; концентрация вредных веществ в воздухе превышает максимальное значение, предусмотренное инструкцией по эксплуатации; в воздухе содержатся неизвестные вредные вещества, а также низкокипящие и плохо сорбирующиеся органические вещества, такие как, метан, этан, бутан, этилен, ацетилен и др.

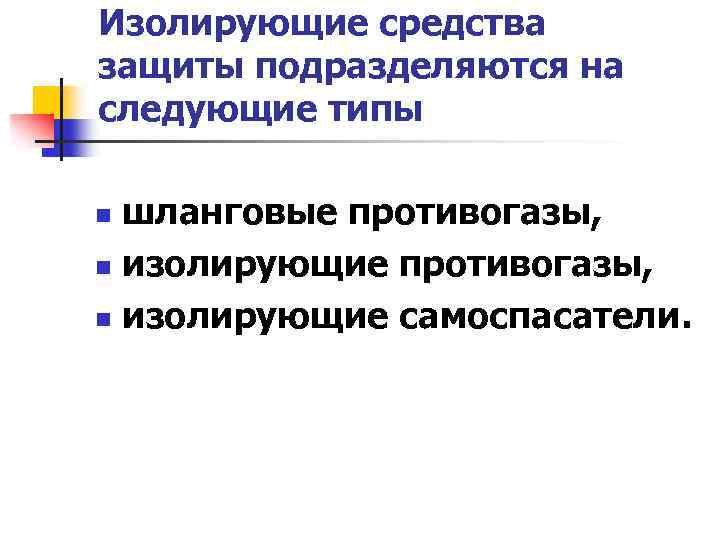

Изолирующие средства защиты подразделяются на следующие типы шланговые противогазы, n изолирующие самоспасатели. n

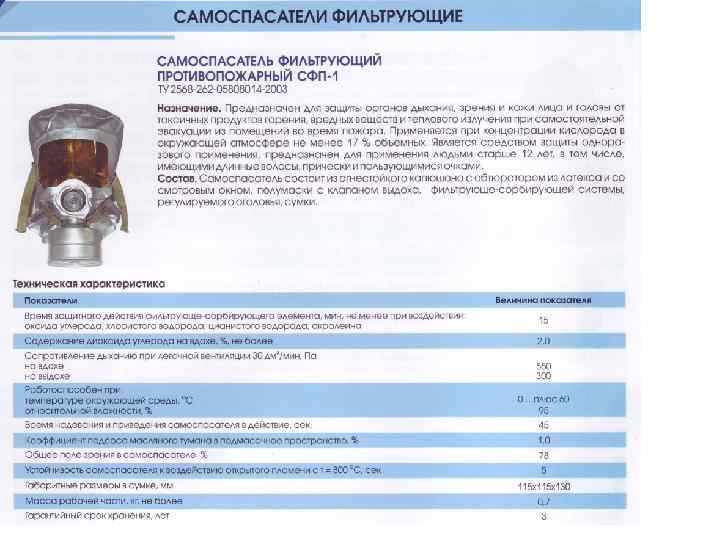

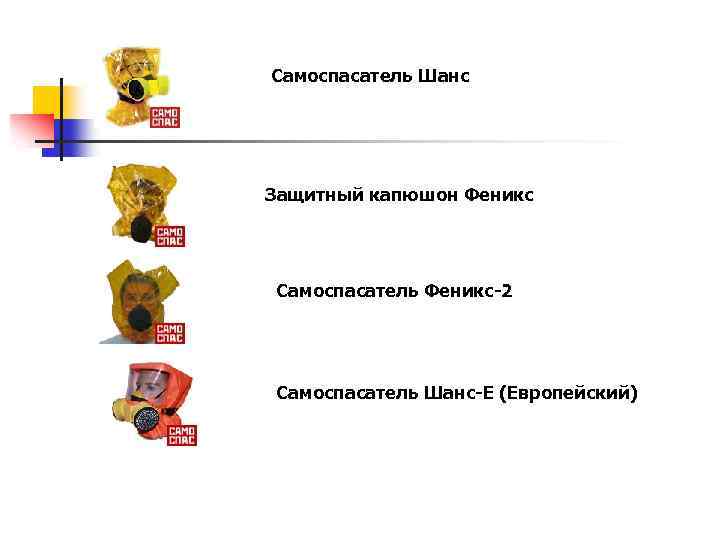

Самоспасатель Шанс Защитный капюшон Феникс Самоспасатель Феникс-2 Самоспасатель Шанс-Е (Европейский)

Куб Жизни Каскад-5 Натяжное спасательное полотно НСП Спасательный пожарный рукав Барьер-С Спасательный трап надувной Спасательная лестница

Пожарно-спасательный комплект "Шанс-Е-3" Состав пожарно-спасательного комплекта "Шанс-Е-3": * Универсальный фильтрующий малогабаритный самоспасатель «Шанс-Е» (европийский) * Специальная огнестойкая накидка «Шанс» * Огнетушитель аэрозольный ОА-04 АВЕ «ОГОНЬ СТОП!» * Сумка-футляр Пожарно-спасательный комплект «Шанс-Е-3» предназначен для оснащения жилых и нежилых помещений: домов, квартир, дач и гаражей. Пожарно-спасательный комплект "Шанс-2" Состав пожарно-спасательного комплекта "Шанс-2": * Универсальный фильтрующий малогабаритный самоспасатель «Шанс» * Специальная огнестойкая накидка «Шанс» Пожарно-спасательный комплект «Шанс-2» предназначен для оснащения жилых и нежилых помещений: домов, квартир, дач и гаражей. Покрывало спасательное Теплоотражающая накидка «Феникс»

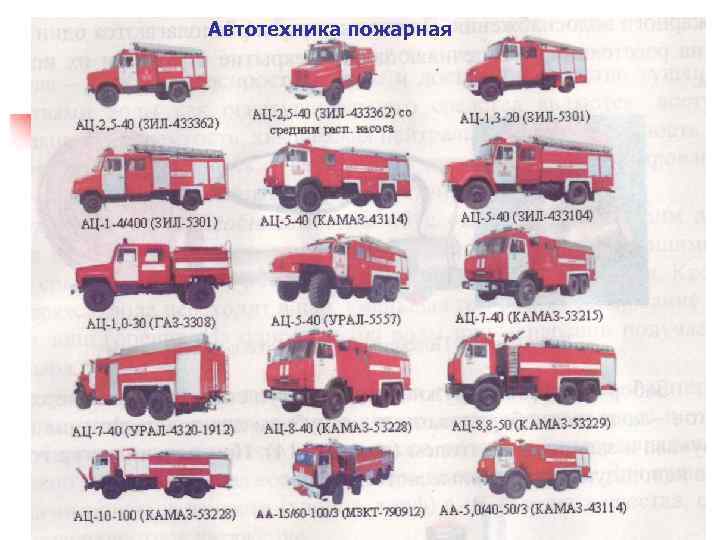

Автотехника пожарная

Аварийно-спасательная техника

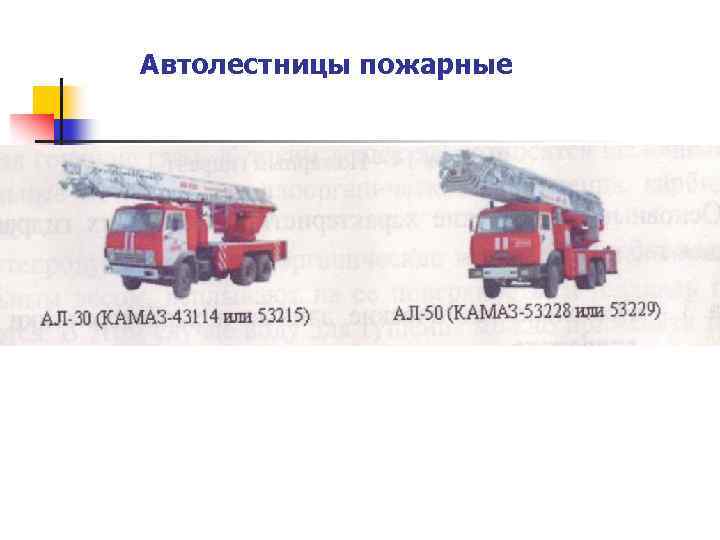

Автолестницы пожарные

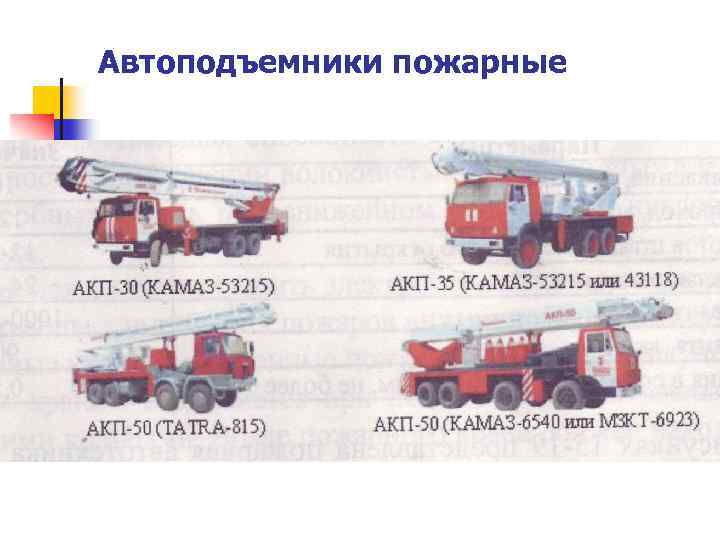

Автоподъемники пожарные
