Системы проектирования компании Cadence Design Systems

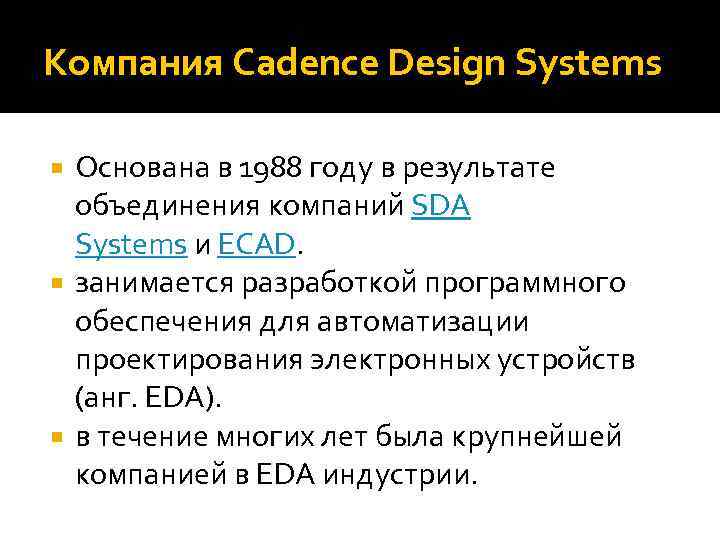

Компания Cadence Design Systems Основана в 1988 году в результате объединения компаний SDA Systems и ECAD. занимается разработкой программного обеспечения для автоматизации проектирования электронных устройств (анг. EDA). в течение многих лет была крупнейшей компанией в EDA индустрии.

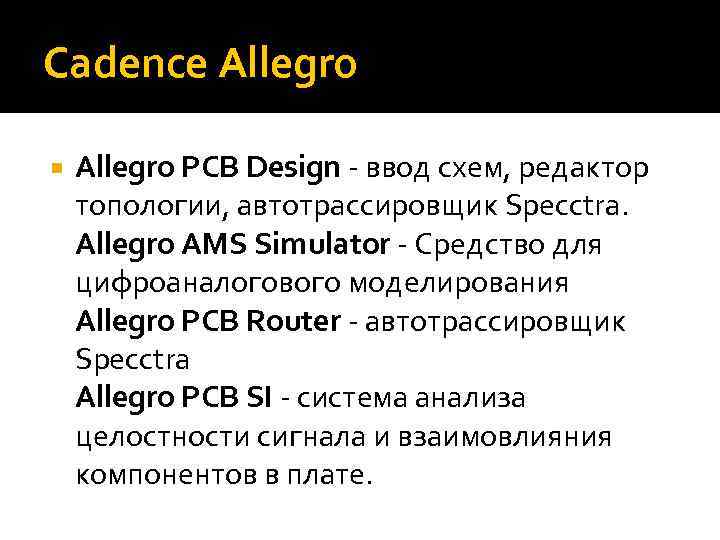

Cadence Allegro PCB Design - ввод схем, редактор топологии, автотрассировщик Specctra. Allegro AMS Simulator - Средство для цифроаналогового моделирования Allegro PCB Router - автотрассировщик Specctra Allegro PCB SI - система анализа целостности сигнала и взаимовлияния компонентов в плате.

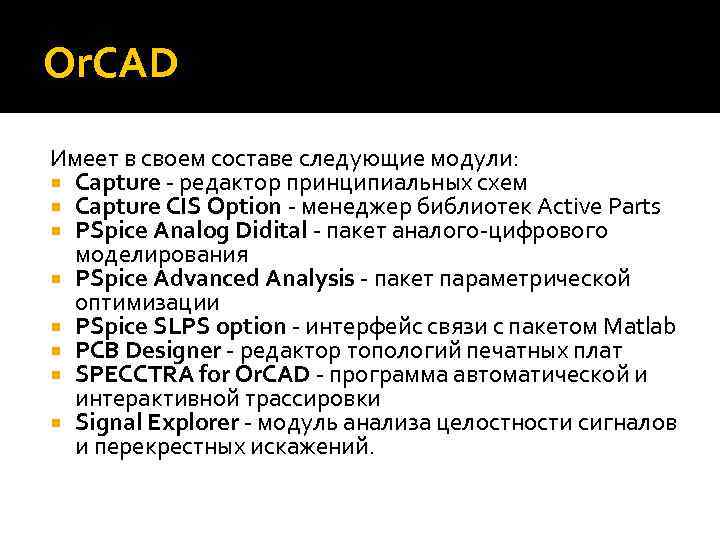

Or. CAD Имеет в своем составе следующие модули: Capture - редактор принципиальных схем Capture CIS Option - менеджер библиотек Active Parts PSpice Analog Didital - пакет аналого-цифрового моделирования PSpice Аdvanced Аnalysis - пакет параметрической оптимизации PSpice SLPS option - интерфейс связи с пакетом Matlab PCB Designer - редактор топологий печатных плат SPECCTRA for Or. CAD - программа автоматической и интерактивной трассировки Signal Explorer - модуль анализа целостности сигналов и перекрестных искажений.

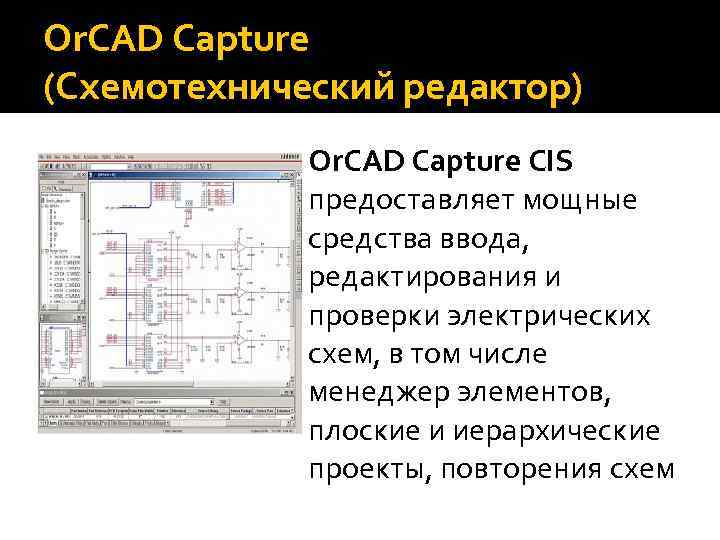

Or. CAD Capture (Схемотехнический редактор) Or. CAD Capture CIS предоставляет мощные средства ввода, редактирования и проверки электрических схем, в том числе менеджер элементов, плоские и иерархические проекты, повторения схем

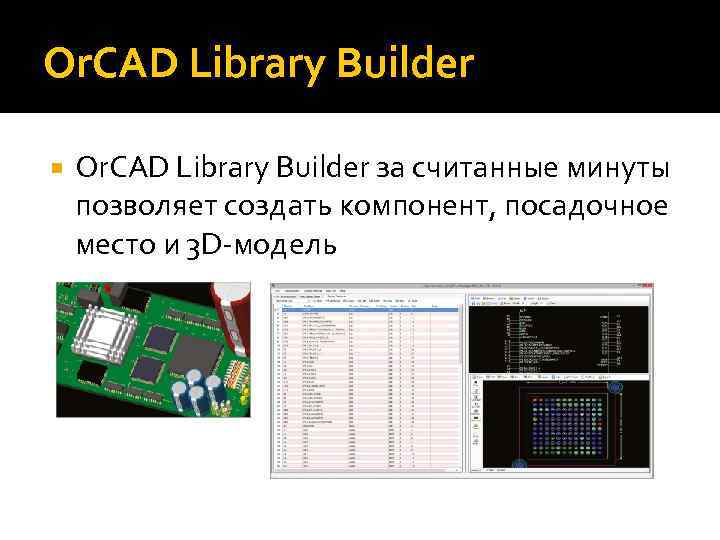

Or. CAD Library Builder за считанные минуты позволяет создать компонент, посадочное место и 3 D-модель

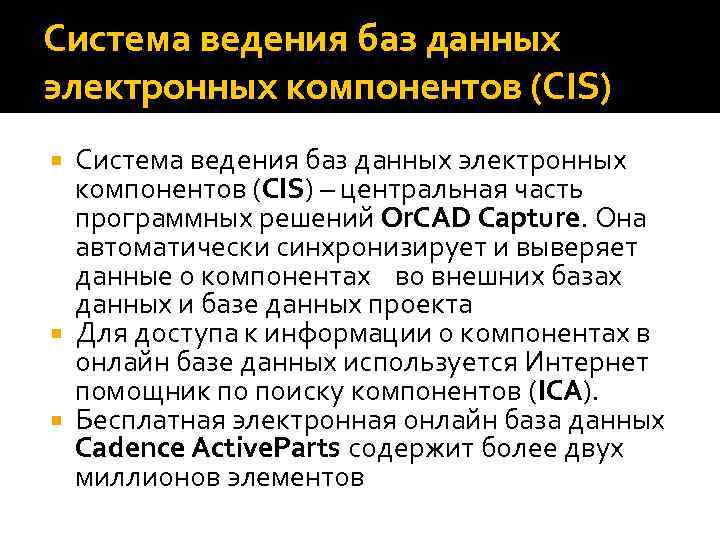

Система ведения баз данных электронных компонентов (CIS) – центральная часть программных решений Or. CAD Capture. Она автоматически синхронизирует и выверяет данные о компонентах во внешних базах данных и базе данных проекта Для доступа к информации о компонентах в онлайн базе данных используется Интернет помощник по поиску компонентов (ICA). Бесплатная электронная онлайн база данных Cadence Active. Parts содержит более двух миллионов элементов

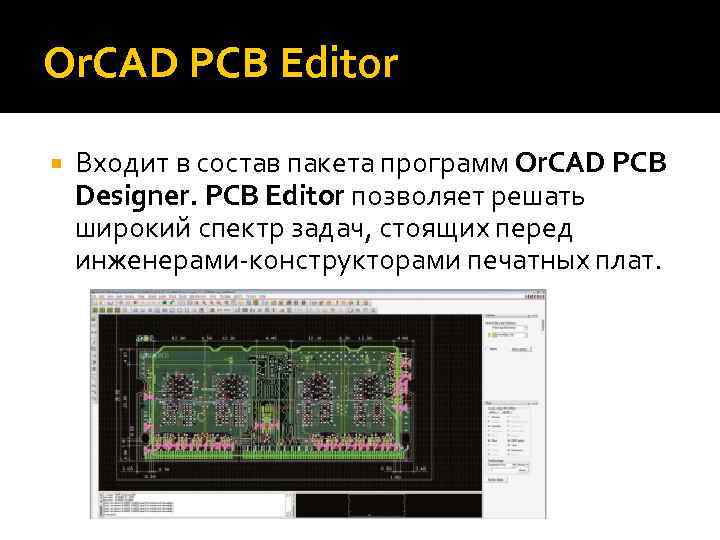

Or. CAD PCB Editor Входит в состав пакета программ Or. CAD PCB Designer. PCB Editor позволяет решать широкий спектр задач, стоящих перед инженерами-конструкторами печатных плат.

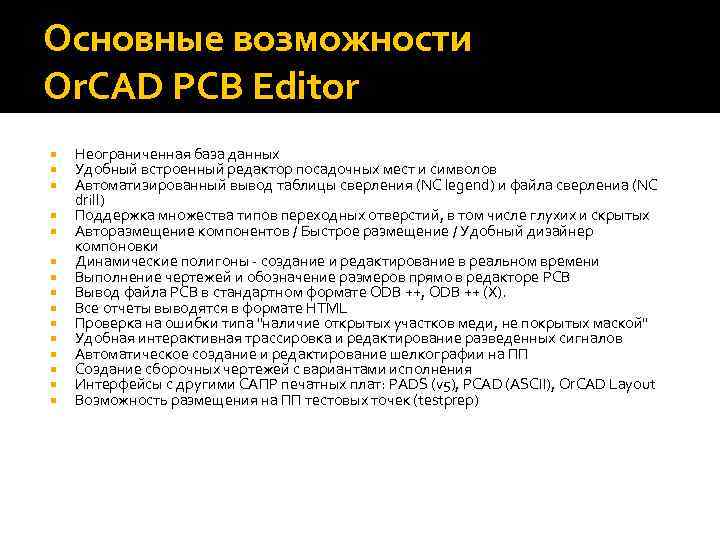

Основные возможности Or. CAD PCB Editor Неограниченная база данных Удобный встроенный редактор посадочных мест и символов Автоматизированный вывод таблицы сверления (NC legend) и файла сверлениа (NC drill) Поддержка множества типов переходных отверстий, в том числе глухих и скрытых Авторазмещение компонентов / Быстрое размещение / Удобный дизайнер компоновки Динамические полигоны - создание и редактирование в реальном времени Выполнение чертежей и обозначение размеров прямо в редакторе PCB Вывод файла PCB в стандартном формате ODB ++, ODB ++ (X). Все отчеты выводятся в формате HTML Проверка на ошибки типа "наличие открытых участков меди, не покрытых маской" Удобная интерактивная трассировка и редактирование разведенных сигналов Автоматическое создание и редактирование шелкографии на ПП Создание сборочных чертежей с вариантами исполнения Интерфейсы с другими САПР печатных плат: PADS (v 5), PCAD (ASCII), Or. CAD Layout Возможность размещения на ПП тестовых точек (testprep)

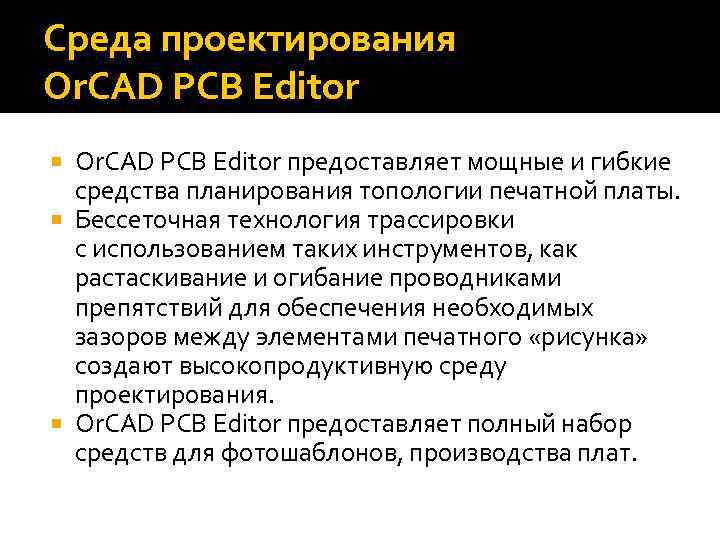

Среда проектирования Or. CAD PCB Editor предоставляет мощные и гибкие средства планирования топологии печатной платы. Бессеточная технология трассировки с использованием таких инструментов, как растаскивание и огибание проводниками препятствий для обеспечения необходимых зазоров между элементами печатного «рисунка» создают высокопродуктивную среду проектирования. Or. CAD PCB Editor предоставляет полный набор средств для фотошаблонов, производства плат.

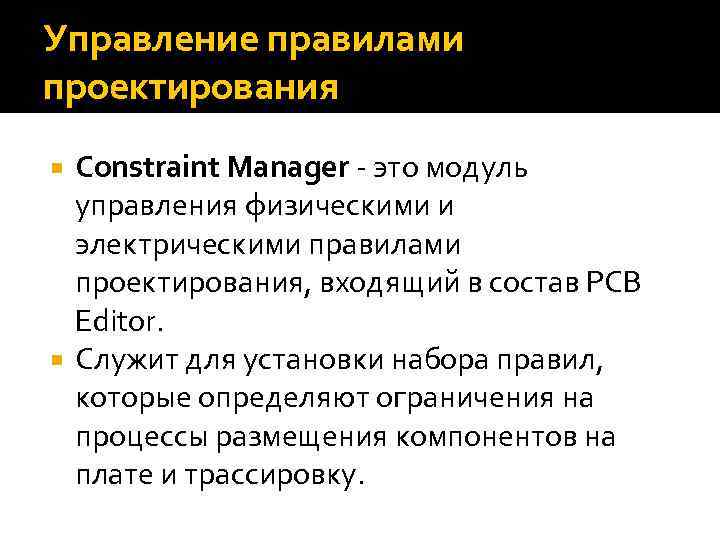

Управление правилами проектирования Constraint Manager - это модуль управления физическими и электрическими правилами проектирования, входящий в состав PCB Editor. Служит для установки набора правил, которые определяют ограничения на процессы размещения компонентов на плате и трассировку.

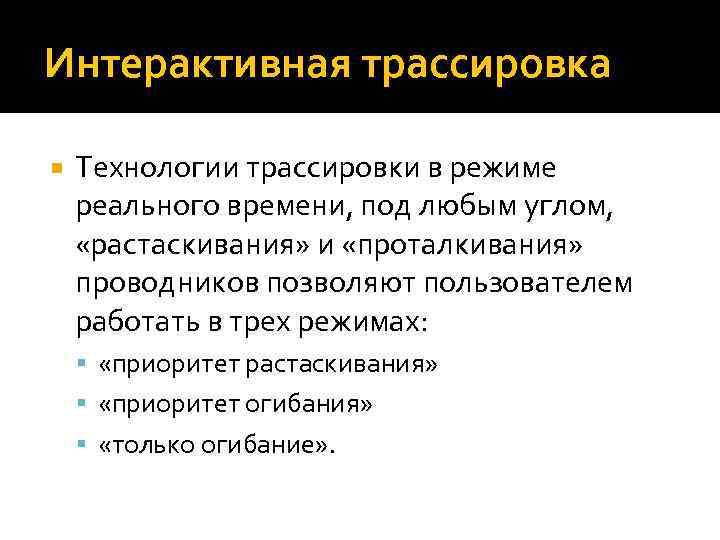

Интерактивная трассировка Технологии трассировки в режиме реального времени, под любым углом, «растаскивания» и «проталкивания» проводников позволяют пользователем работать в трех режимах: «приоритет растаскивания» «приоритет огибания» «только огибание» .

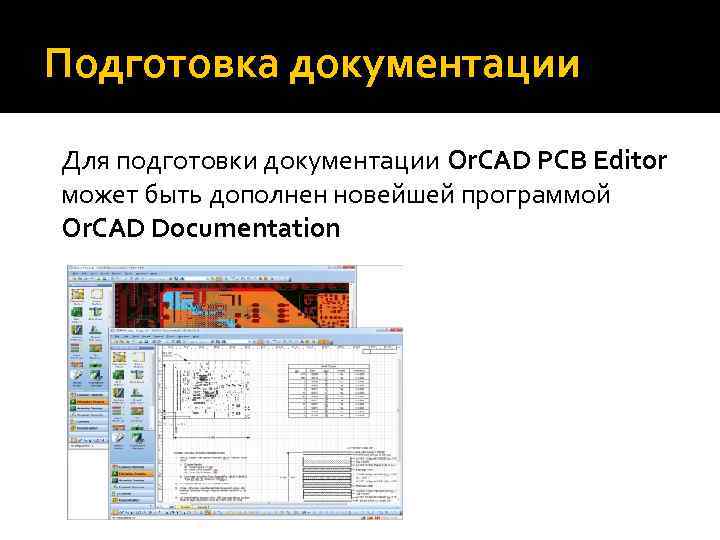

Подготовка документации Для подготовки документации Or. CAD PCB Editor может быть дополнен новейшей программой Or. CAD Documentation

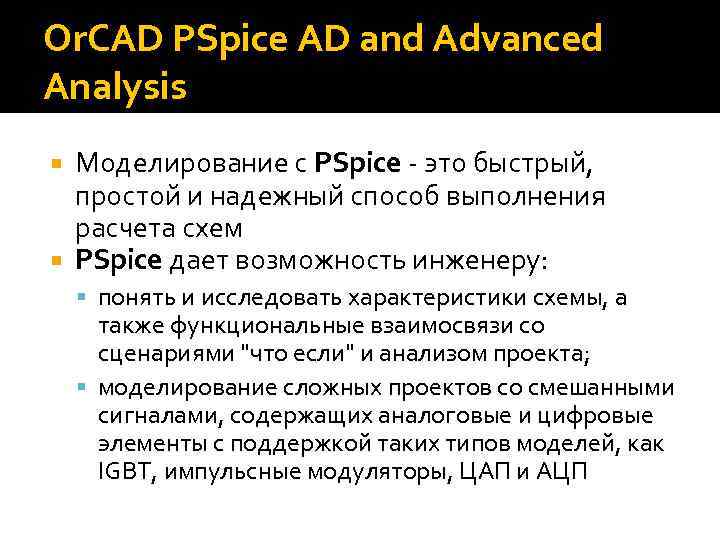

Or. CAD PSpice AD and Advanced Analysis Моделирование с PSpice - это быстрый, простой и надежный способ выполнения расчета схем PSpice дает возможность инженеру: понять и исследовать характеристики схемы, а также функциональные взаимосвязи со сценариями "что если" и анализом проекта; моделирование сложных проектов со смешанными сигналами, содержащих аналоговые и цифровые элементы с поддержкой таких типов моделей, как IGBT, импульсные модуляторы, ЦАП и АЦП

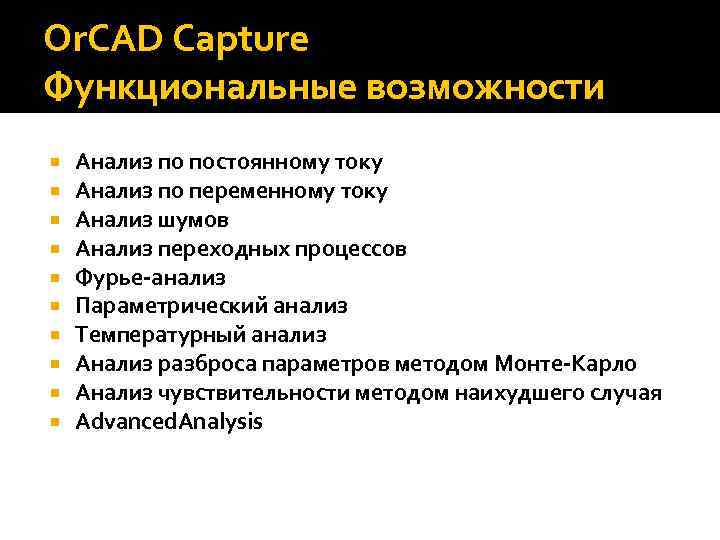

Or. CAD Capture Функциональные возможности Анализ по постоянному току Анализ по переменному току Анализ шумов Анализ переходных процессов Фурье-анализ Параметрический анализ Температурный анализ Анализ разброса параметров методом Монте-Карло Анализ чувствительности методом наихудшего случая Advanced. Analysis

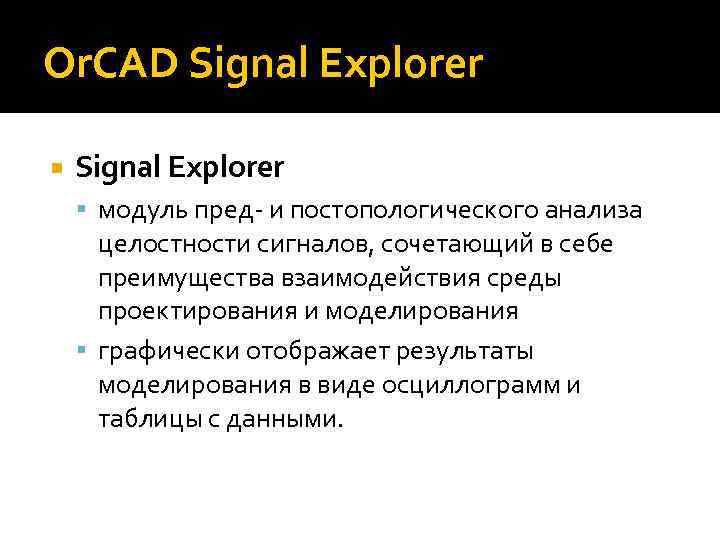

Or. CAD Signal Explorer модуль пред- и постопологического анализа целостности сигналов, сочетающий в себе преимущества взаимодействия среды проектирования и моделирования графически отображает результаты моделирования в виде осциллограмм и таблицы с данными.

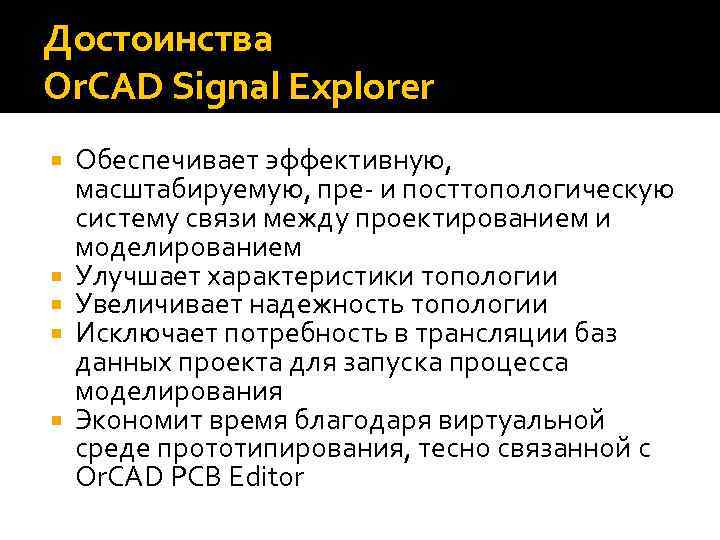

Достоинства Or. CAD Signal Explorer Обеспечивает эффективную, масштабируемую, пре- и посттопологическую систему связи между проектированием и моделированием Улучшает характеристики топологии Увеличивает надежность топологии Исключает потребность в трансляции баз данных проекта для запуска процесса моделирования Экономит время благодаря виртуальной среде прототипирования, тесно связанной с Or. CAD PCB Editor

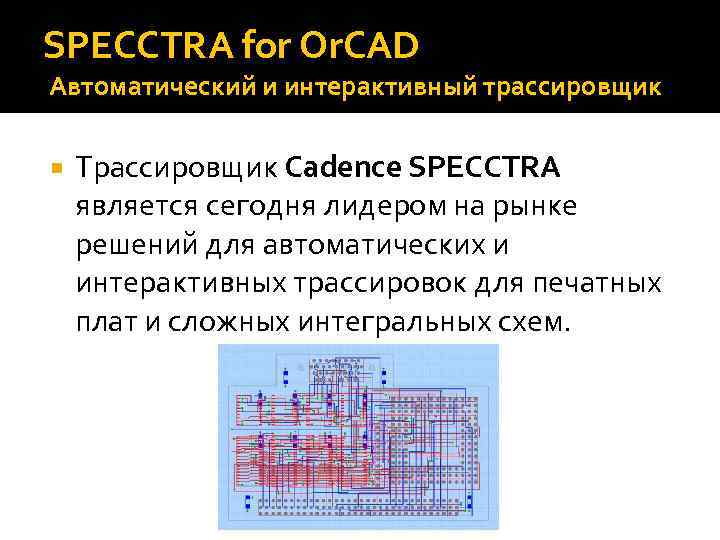

SPECCTRA for Or. CAD Автоматический и интерактивный трассировщик Трассировщик Cadence SPECCTRA является сегодня лидером на рынке решений для автоматических и интерактивных трассировок для печатных плат и сложных интегральных схем.

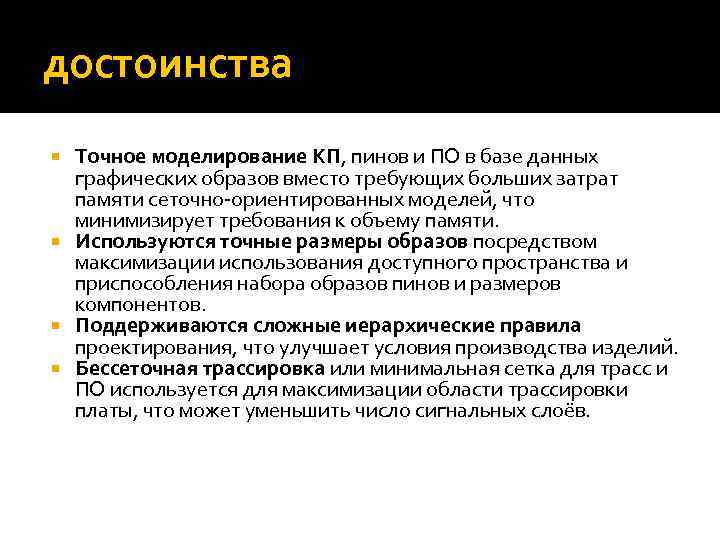

достоинства Точное моделирование КП, пинов и ПО в базе данных графических образов вместо требующих больших затрат памяти сеточно-ориентированных моделей, что минимизирует требования к объему памяти. Используются точные размеры образов посредством максимизации использования доступного пространства и приспособления набора образов пинов и размеров компонентов. Поддерживаются сложные иерархические правила проектирования, что улучшает условия производства изделий. Бессеточная трассировка или минимальная сетка для трасс и ПО используется для максимизации области трассировки платы, что может уменьшить число сигнальных слоёв.

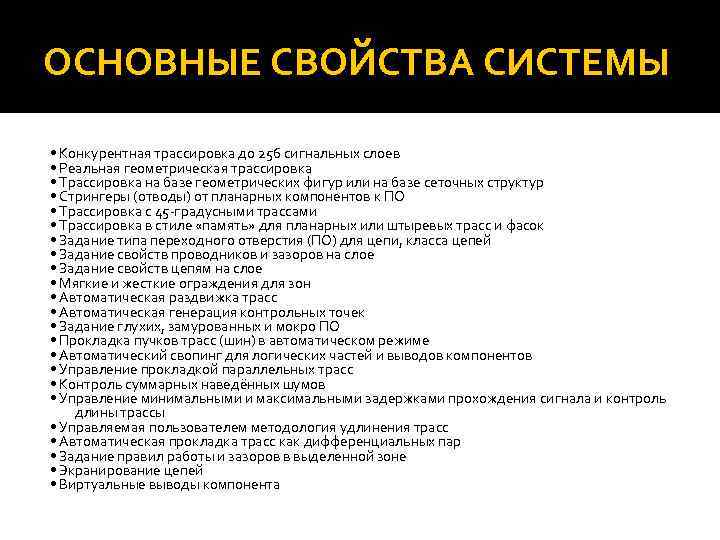

ОСНОВНЫЕ СВОЙСТВА СИСТЕМЫ • Конкурентная трассировка до 256 сигнальных слоев • Реальная геометрическая трассировка • Трассировка на базе геометрических фигур или на базе сеточных структур • Стрингеры (отводы) от планарных компонентов к ПО • Трассировка с 45 -градусными трассами • Трассировка в стиле «память» для планарных или штыревых трасс и фасок • Задание типа переходного отверстия (ПО) для цепи, класса цепей • Задание свойств проводников и зазоров на слое • Задание свойств цепям на слое • Мягкие и жесткие ограждения для зон • Автоматическая раздвижка трасс • Автоматическая генерация контрольных точек • Задание глухих, замурованных и мокро ПО • Прокладка пучков трасс (шин) в автоматическом режиме • Автоматический свопинг для логических частей и выводов компонентов • Управление прокладкой параллельных трасс • Контроль суммарных наведённых шумов • Управление минимальными и максимальными задержками прохождения сигнала и контроль длины трассы • Управляемая пользователем методология удлинения трасс • Автоматическая прокладка трасс как дифференциальных пар • Задание правил работы и зазоров в выделенной зоне • Экранирование цепей • Виртуальные выводы компонента

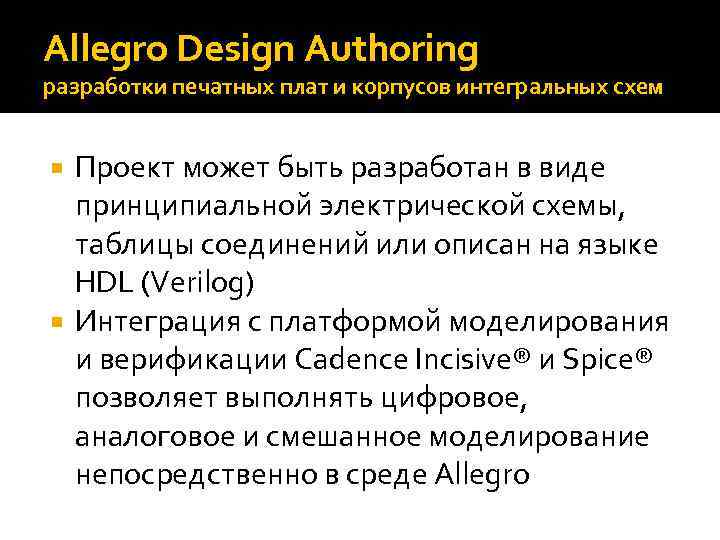

Allegro Design Authoring разработки печатных плат и корпусов интегральных схем Проект может быть разработан в виде принципиальной электрической схемы, таблицы соединений или описан на языке HDL (Verilog) Интеграция с платформой моделирования и верификации Cadence Incisive® и Spice® позволяет выполнять цифровое, аналоговое и смешанное моделирование непосредственно в среде Allegro

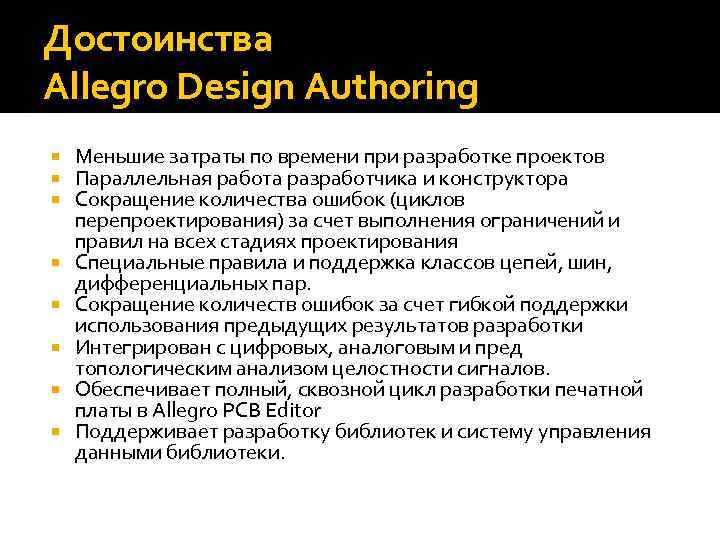

Достоинства Allegro Design Authoring Меньшие затраты по времени при разработке проектов Параллельная работа разработчика и конструктора Сокращение количества ошибок (циклов перепроектирования) за счет выполнения ограничений и правил на всех стадиях проектирования Специальные правила и поддержка классов цепей, шин, дифференциальных пар. Сокращение количеств ошибок за счет гибкой поддержки использования предыдущих результатов разработки Интегрирован с цифровых, аналоговым и пред топологическим анализом целостности сигналов. Обеспечивает полный, сквозной цикл разработки печатной платы в Allegro PCB Editor Поддерживает разработку библиотек и систему управления данными библиотеки.

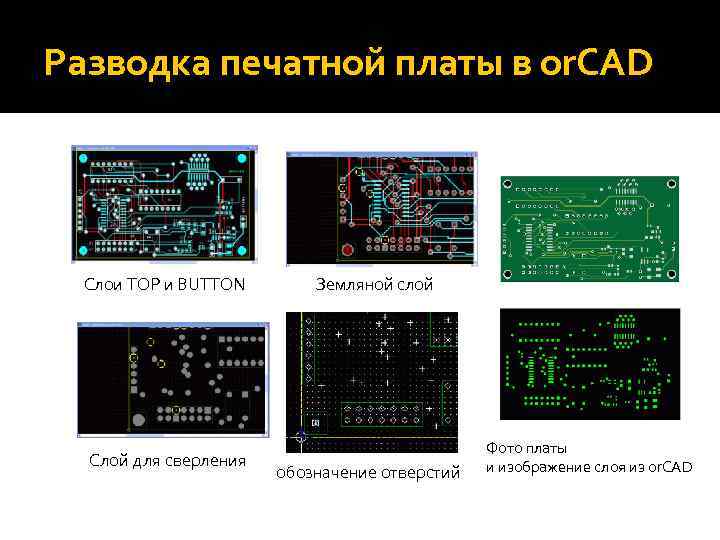

Разводка печатной платы в or. CAD Слои TOP и BUTTON Слой для сверления Земляной слой обозначение отверстий Фото платы и изображение слоя из or. CAD
