Системы правки и системы измерений Системы правки

Системы правки и системы измерений

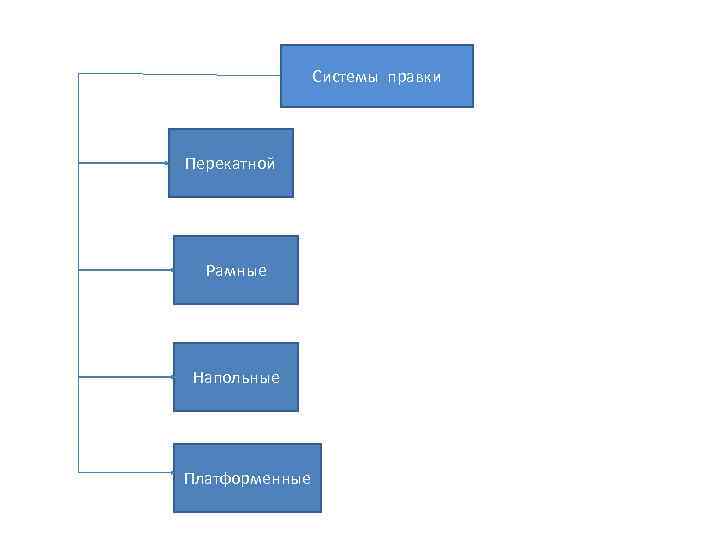

Системы правки Перекатной Рамные Напольные Платформенные

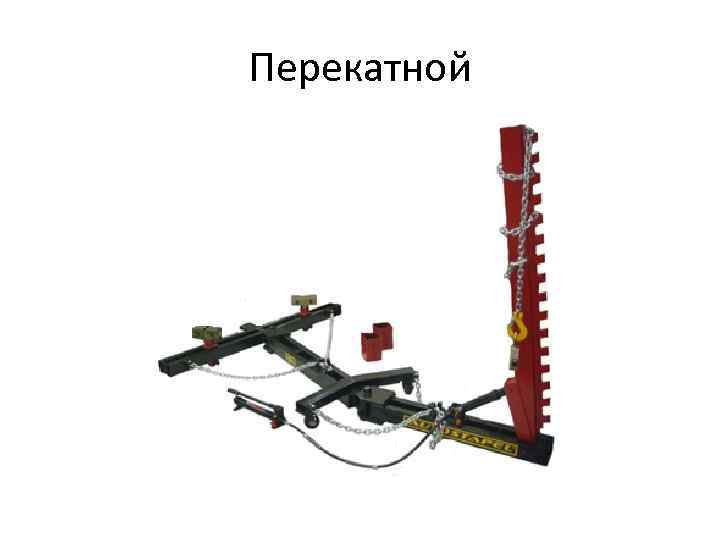

Перекатной

Перекатной

Перекатной

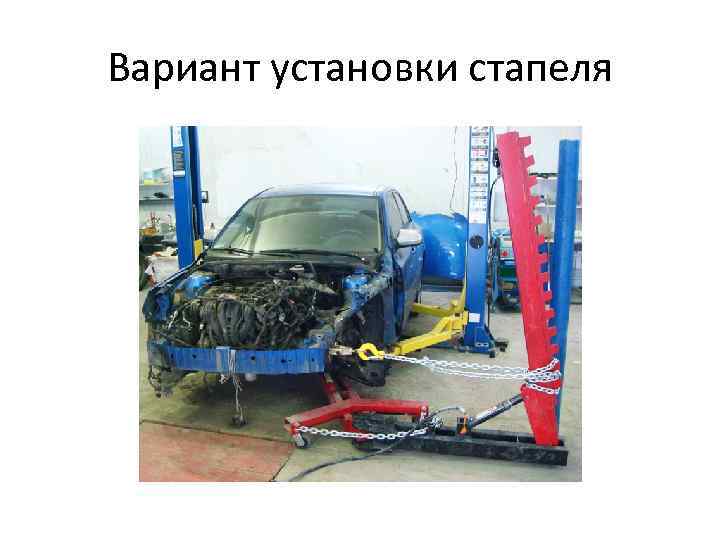

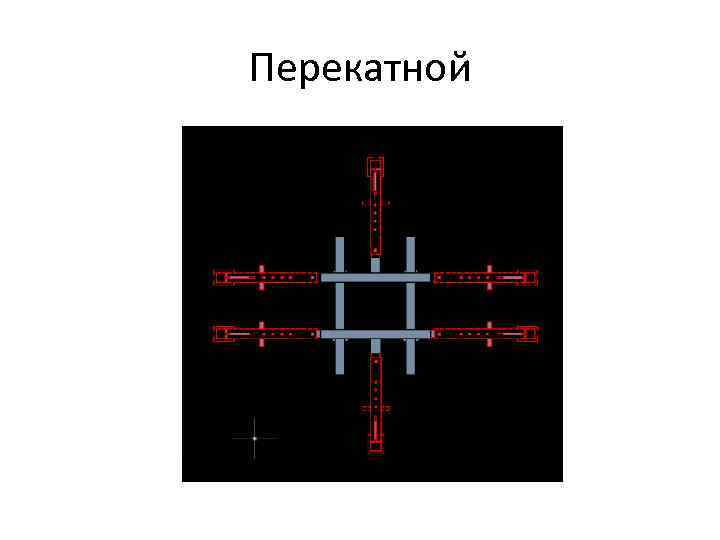

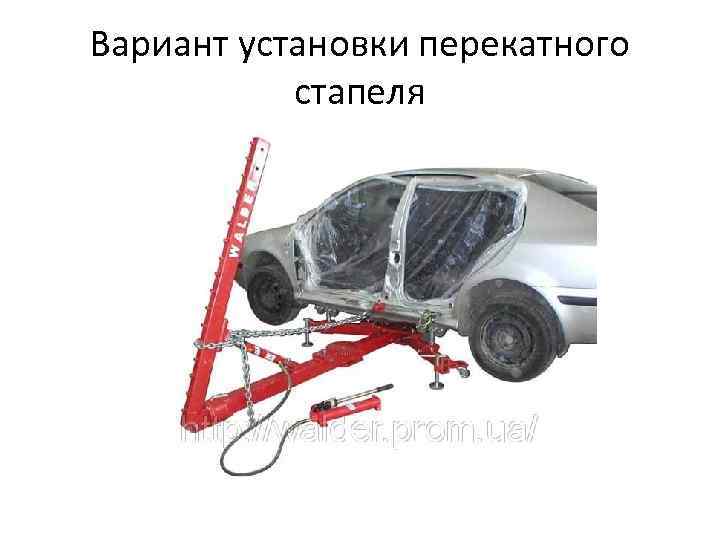

Вариант установки перекатного стапеля

Вариант установки стапеля

Рамные

Недостатки перекатного стапеля • 1. При сильных повреждения применение не целесообразно, для устранения сложных перекосов.

1. Установка автомобиля на рамный стапель

2. Измерительная система

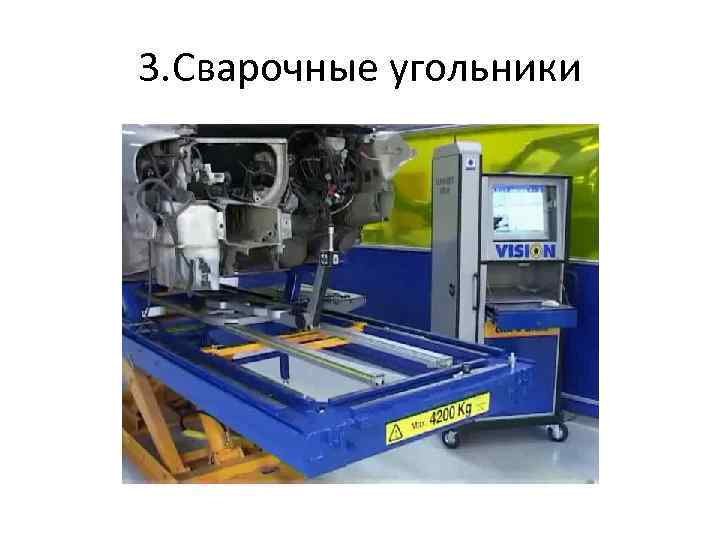

3. Сварочные угольники

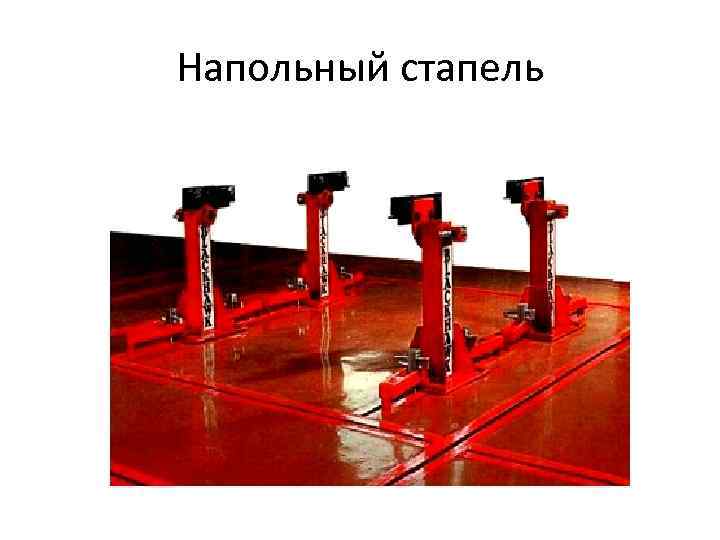

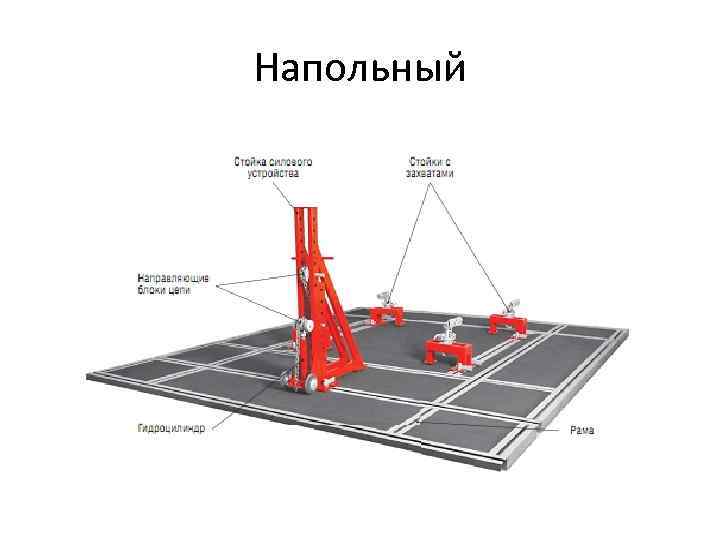

Напольный стапель

Напольный

Напольный

Напольный

4. История по Korek

5. Напольный для автомобилей среднего класса(установка)

6. Установка на напольный стапель для грузовиков и автобусов

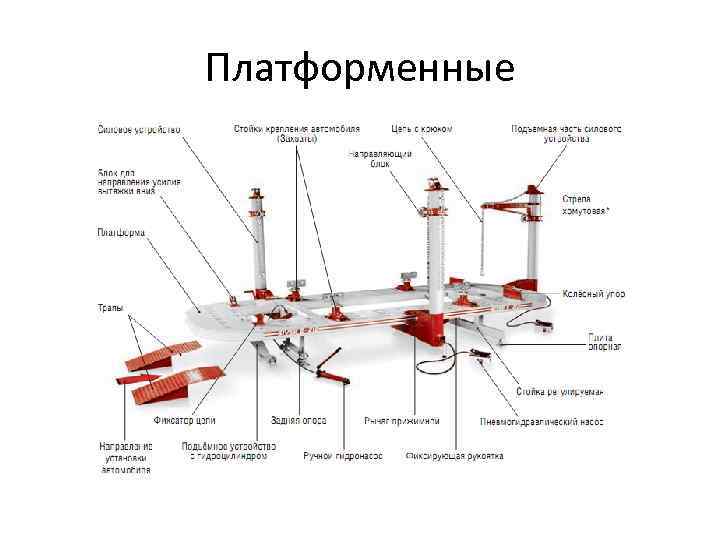

Платформенные

7. Установка на платформенный стапель

8. Система контроля измерения

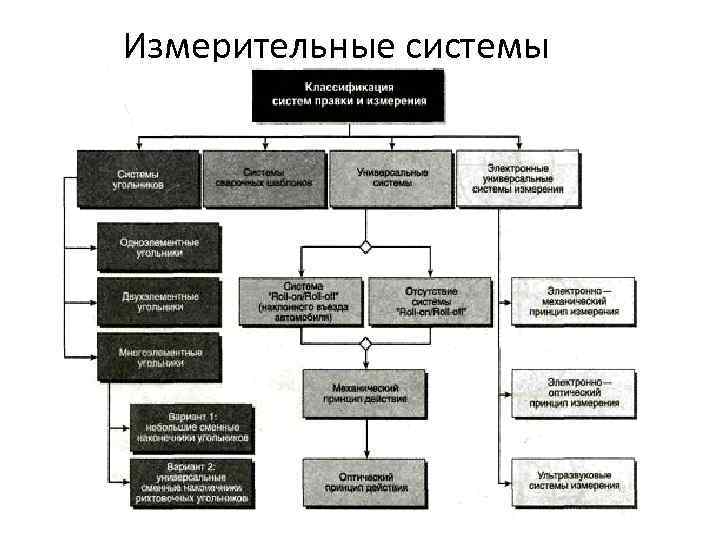

Измерительные системы

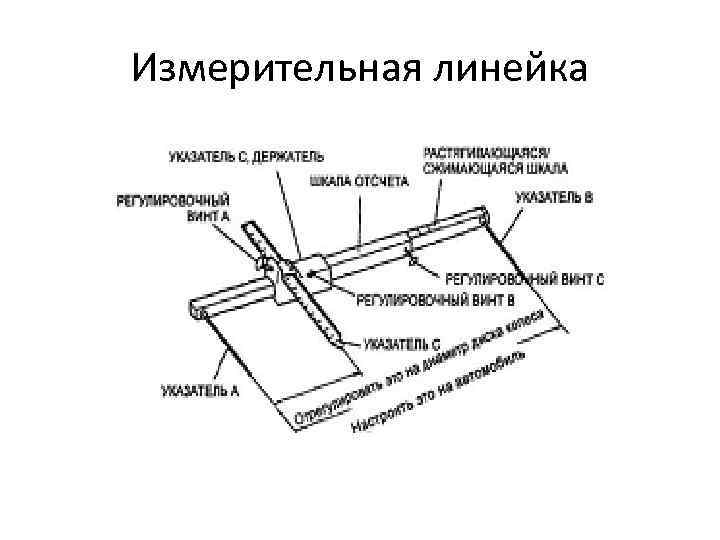

Измерительная линейка

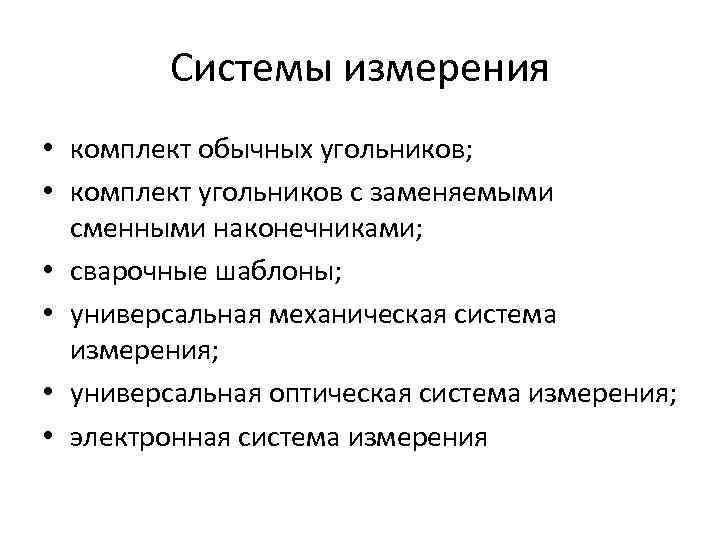

Системы измерения • комплект обычных угольников; • комплект угольников с заменяемыми сменными наконечниками; • сварочные шаблоны; • универсальная механическая система измерения; • универсальная оптическая система измерения; • электронная система измерения

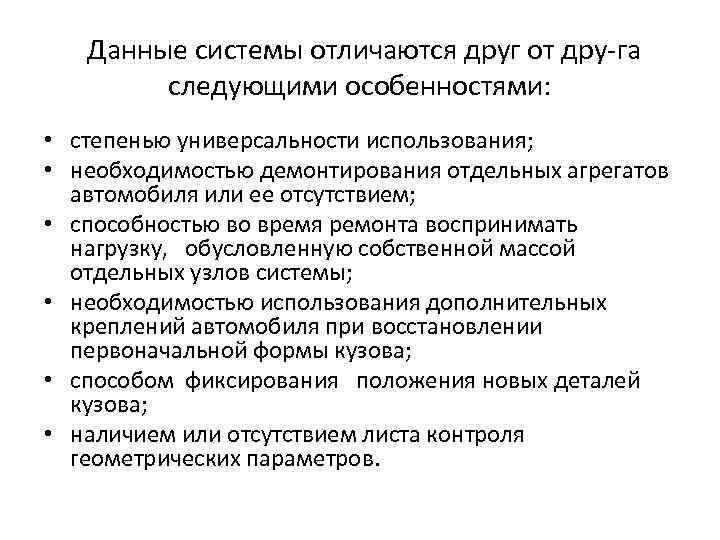

Данные системы отличаются друг от дру га следующими особенностями: • степенью универсальности использования; • необходимостью демонтирования отдельных агрегатов автомобиля или ее отсутствием; • способностью во время ремонта воспринимать нагрузку, обусловленную собственной массой отдельных узлов системы; • необходимостью использования дополнительных креплений автомобиля при восстановлении первоначальной формы кузова; • способом фиксирования положения новых деталей кузова; • наличием или отсутствием листа контроля геометрических параметров.

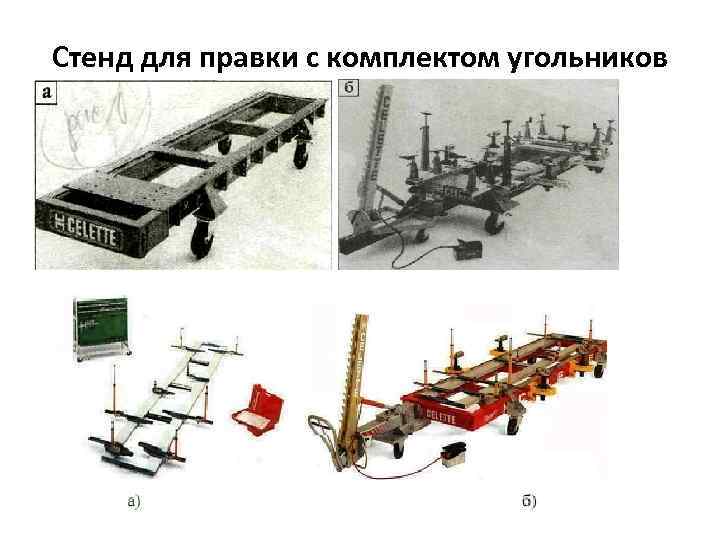

Стенд для правки с комплектом угольников

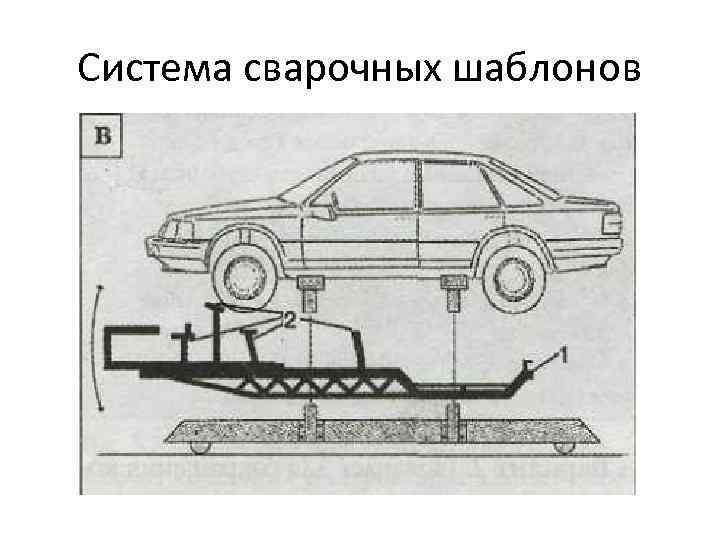

Система сварочных шаблонов

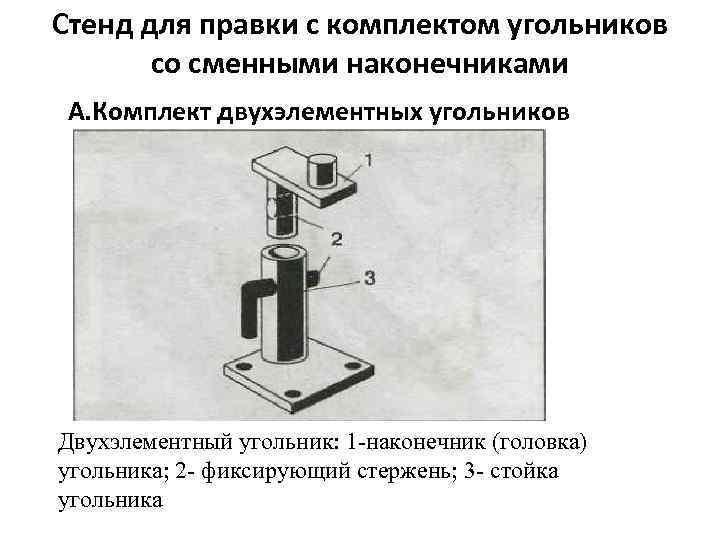

Стенд для правки с комплектом угольников со сменными наконечниками А. Комплект двухэлементных угольников Двухэлементный угольник: 1 -наконечник (головка) угольника; 2 - фиксирующий стержень; 3 - стойка угольника

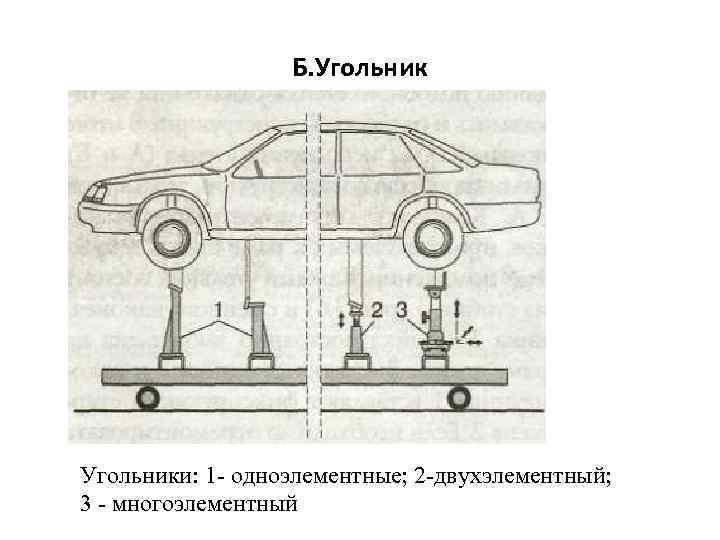

Б. Угольники: 1 - одноэлементные; 2 -двухэлементный; 3 - многоэлементный

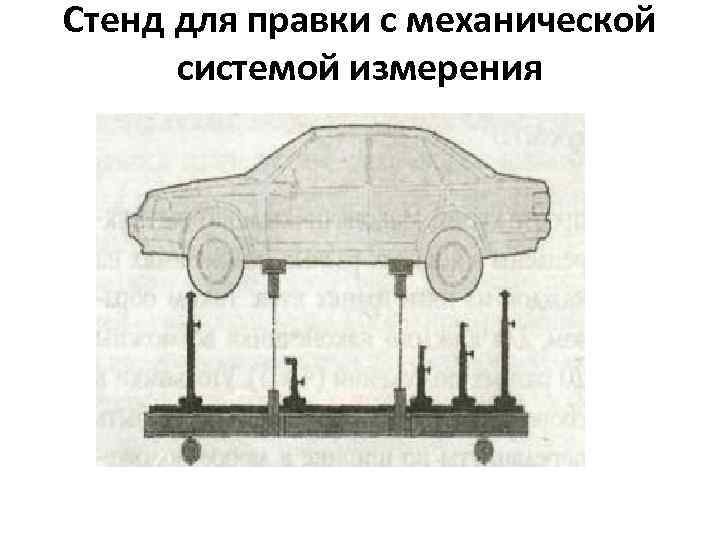

Стенд для правки с механической системой измерения

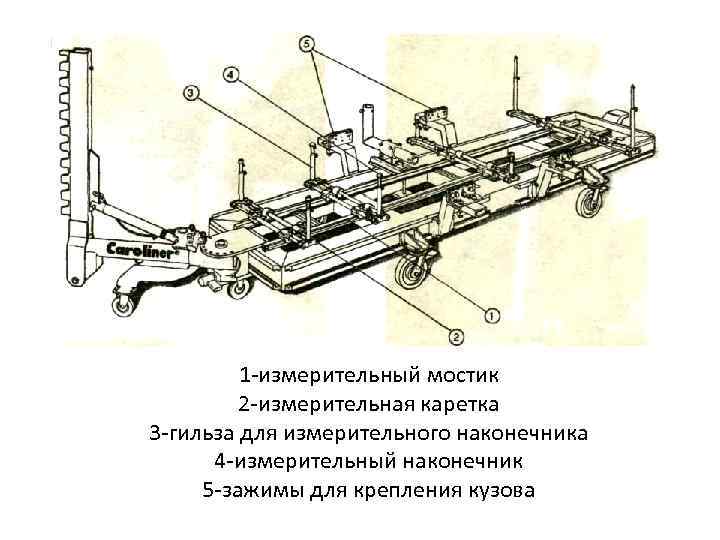

1 измерительный мостик 2 измерительная каретка 3 гильза для измерительного наконечника 4 измерительный наконечник 5 зажимы для крепления кузова

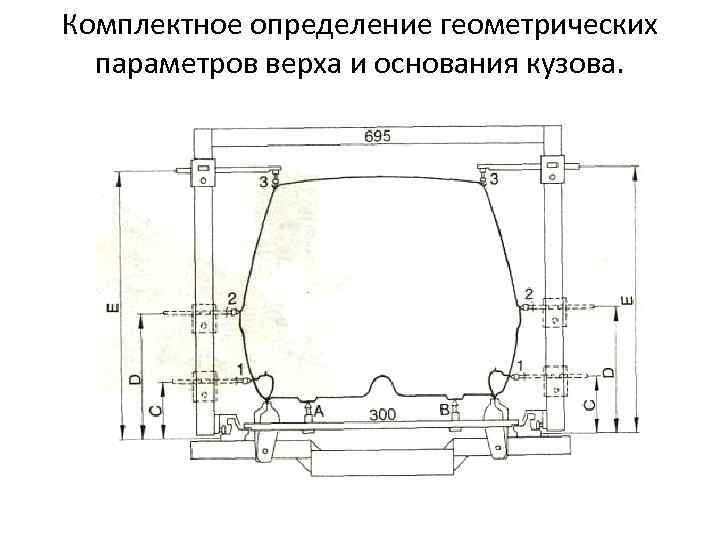

Комплектное определение геометрических параметров верха и основания кузова.

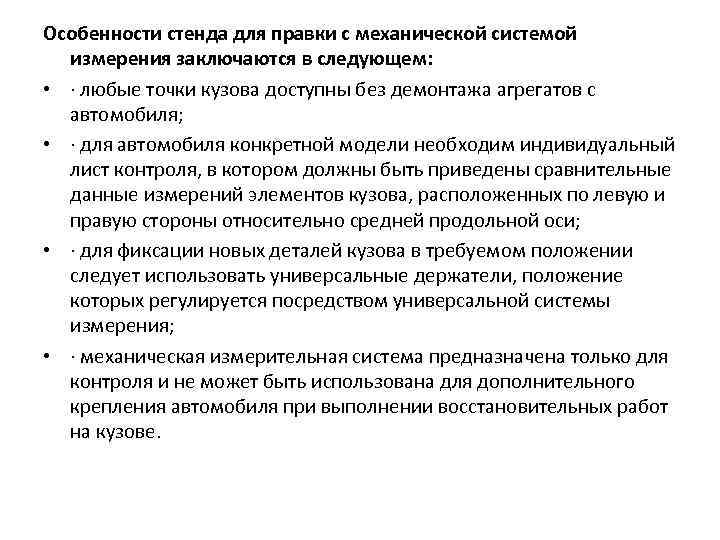

Особенности стенда для правки с механической системой измерения заключаются в следующем: • · любые точки кузова доступны без демонтажа агрегатов с автомобиля; • · для автомобиля конкретной модели необходим индивидуальный лист контроля, в котором должны быть приведены сравнительные данные измерений элементов кузова, расположенных по левую и правую стороны относительно средней продольной оси; • · для фиксации новых деталей кузова в требуемом положении следует использовать универсальные держатели, положение которых регулируется посредством универсальной системы измерения; • · механическая измерительная система предназначена только для контроля и не может быть использована для дополнительного крепления автомобиля при выполнении восстановительных работ на кузове.

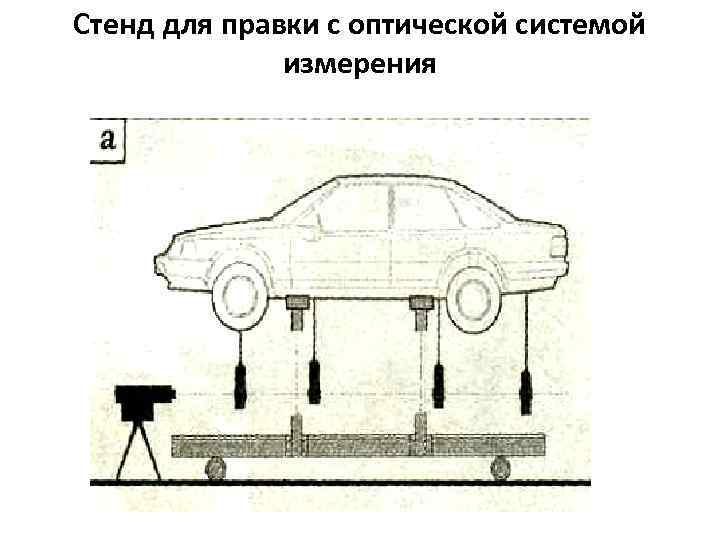

Стенд для правки с оптической системой измерения

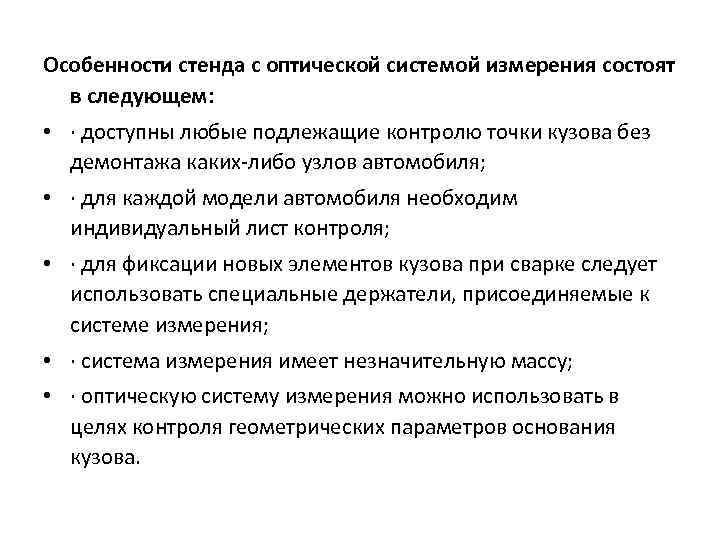

Особенности стенда с оптической системой измерения состоят в следующем: • · доступны любые подлежащие контролю точки кузова без демонтажа каких либо узлов автомобиля; • · для каждой модели автомобиля необходим индивидуальный лист контроля; • · для фиксации новых элементов кузова при сварке следует использовать специальные держатели, присоединяемые к системе измерения; • · система измерения имеет незначительную массу; • · оптическую систему измерения можно использовать в целях контроля геометрических параметров основания кузова.

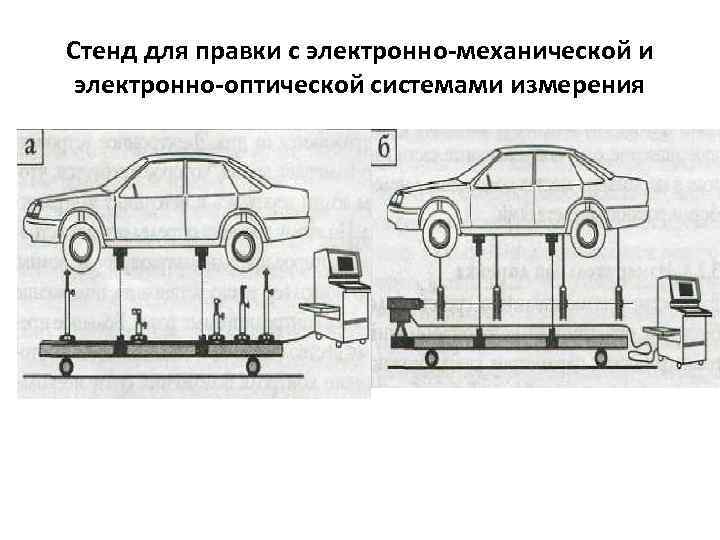

Стенд для правки с электронно-механической и электронно-оптической системами измерения

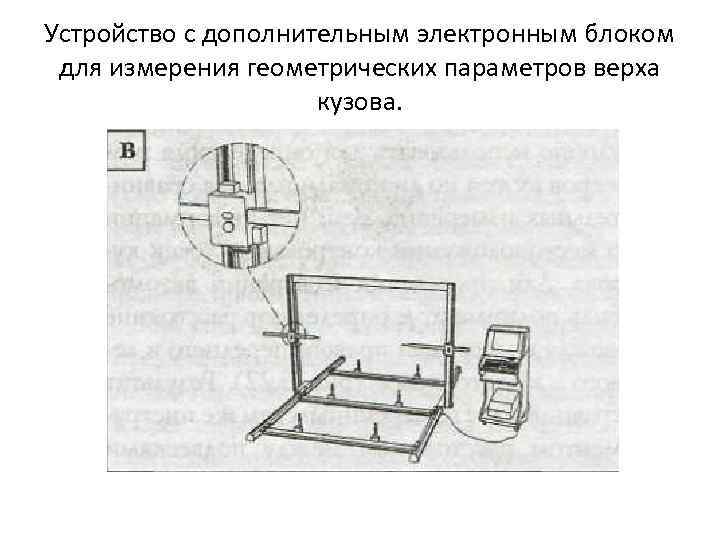

Устройство с дополнительным электронным блоком для измерения геометрических параметров верха кузова.

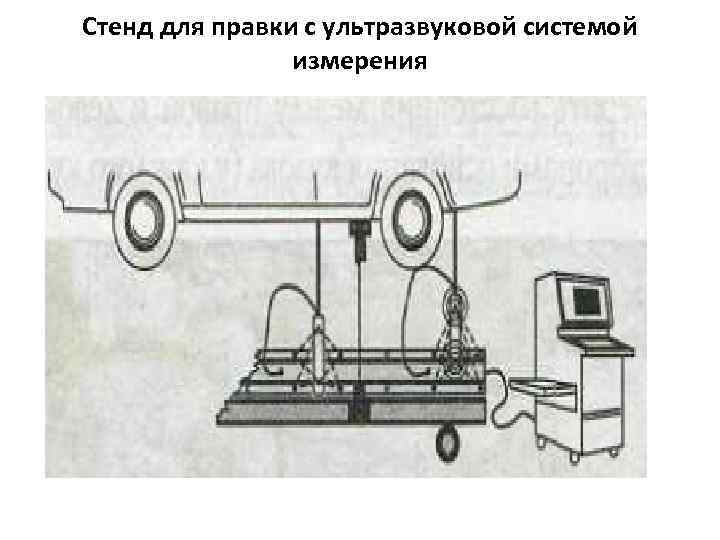

Стенд для правки с ультразвуковой системой измерения

• . Большое преимущество системы – возможность постоянного контроля положения сразу нескольких точек кузова. Это имеет особенно большое значение, если поврежденные части кузова в нескольких местах соединены с недеформированными деталями.
