Системы PCI для укладки плитки в бассейнах Кондряков

Системы PCI для укладки плитки в бассейнах Кондряков А. В. главный специалист, к. б. н. "ООО БАСФ Строительные системы"

Кое что о бассейнах… "ООО БАСФ Строительные системы"

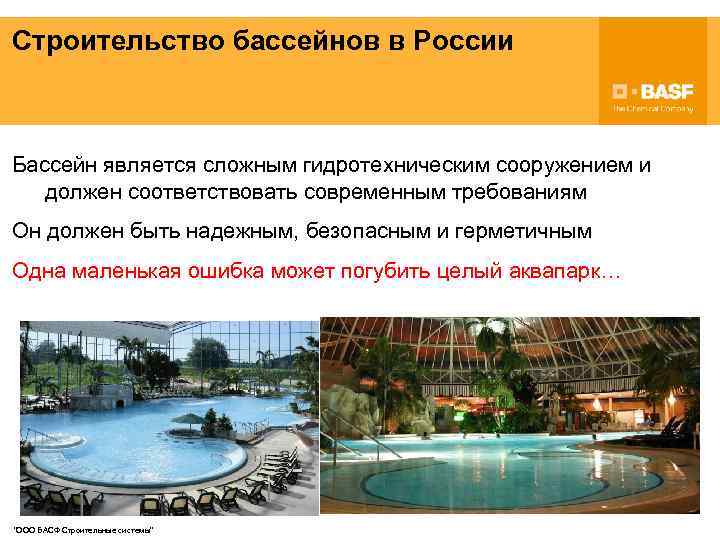

Строительство бассейнов в России Бассейн является сложным гидротехническим сооружением и должен соответствовать современным требованиям Он должен быть надежным, безопасным и герметичным Одна маленькая ошибка может погубить целый аквапарк… "ООО БАСФ Строительные системы"

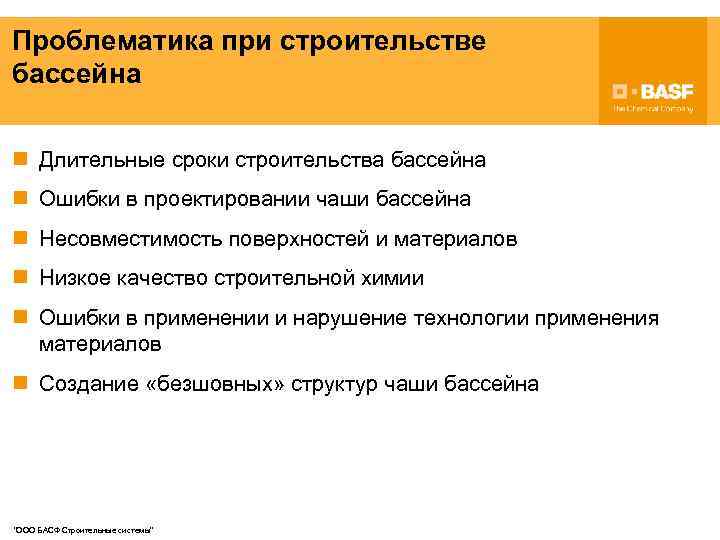

Проблематика при строительстве бассейна n Длительные сроки строительства бассейна n Ошибки в проектировании чаши бассейна n Несовместимость поверхностей и материалов n Низкое качество строительной химии n Ошибки в применении и нарушение технологии применения материалов n Создание «безшовных» структур чаши бассейна "ООО БАСФ Строительные системы"

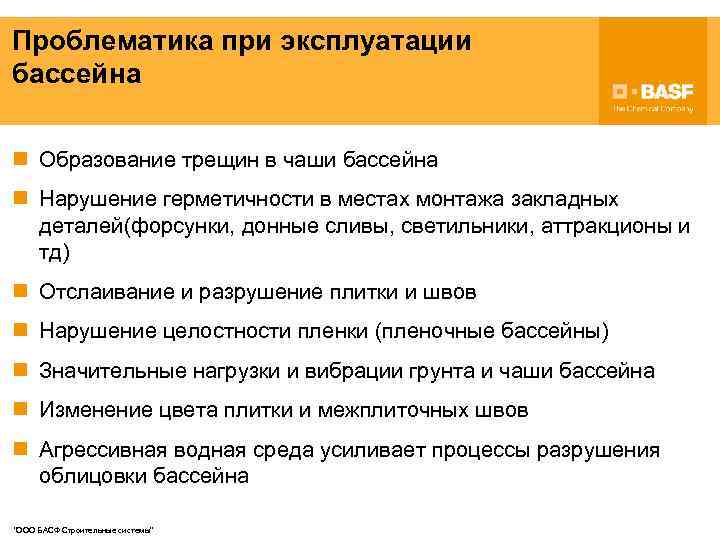

Проблематика при эксплуатации бассейна n Образование трещин в чаши бассейна n Нарушение герметичности в местах монтажа закладных деталей(форсунки, донные сливы, светильники, аттракционы и тд) n Отслаивание и разрушение плитки и швов n Нарушение целостности пленки (пленочные бассейны) n Значительные нагрузки и вибрации грунта и чаши бассейна n Изменение цвета плитки и межплиточных швов n Агрессивная водная среда усиливает процессы разрушения облицовки бассейна "ООО БАСФ Строительные системы"

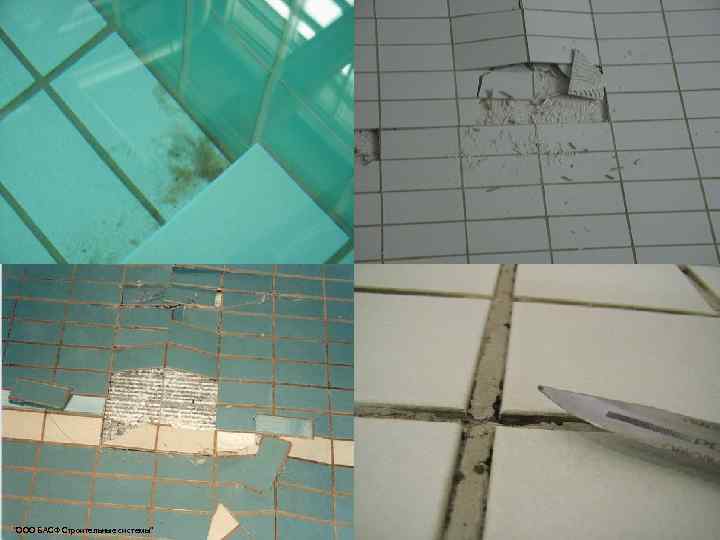

Проблематика при эксплуатации бассейна "ООО БАСФ Строительные системы"

Проблематика Что же делать? Я опять сэкономил на материалах!!! Мой бассейн опять протекает!!! Я не хочу ждать следующего сезона!!! "ООО БАСФ Строительные системы" Хочу купаться в бассейне уже сегодня!!! Аквапарк закрыт и я теряю деньги!!! Как сделать так, чтобы не было проблем?

Решение проблем Система материалов для применения при строительстве аквапарков и бассейнов( материалы и технологии правильного применения). Успех!!! Технология правильного применения "ООО БАСФ Строительные системы"

ГИДРОИЗОЛЯЦИЯ PCI SECCORAL 2 К n Создана специально для плиточных систем в бассейнах n Наносится без сетки (валиком, кистью и шпателем) n Толщина эластичной мембраны 2 -3 мм n Совместима с гидроизоляционной лентой PCI Pecitape objekt n Для создания более жидкого раствора (грунтовочный) допускается добавление воды 10% n Перекрывает образование трещин до 1, 3 мм n Можно укладывать плитку через 24 часа после нанесения n Паропроницаемая – можно укладывать на бетонное основание в возрасте от 14 суток n После нанесения PCI Seccoral 2 К образует шероховатую поверхность для увеличения площади сцепления клея PCI Nanolight. n Полимерцементная – обеспечивает совместимость с бетонным основанием без праймера и клеями n Нагрузка водой через 7 дней "ООО БАСФ Строительные системы"

Плиточный клей PCI Nanolight (серый) PCI Nanolight White(белый) n Основан на нанотехнологиях n На любые основания и все виды плитки. n На 40 -60% экономичнее импортных аналогов (0, 9 кг/м 2 на мм толщины) n Легкий (плотность 0, 8 г/см 3) n Безусадочный n Можно выравнивать от 1 до 15 мм n Более 0, 5 МПа за 1 день n Серого(для керамики) и белого(для стекла) цвета. n Можно ходить и затирать швы через 5 - 8 часов после приклеивания плитки n Экологичный и безопасный "ООО БАСФ Строительные системы"

Затирки PCI Durapox NT plus – эпоксидная PCI Nanofug – на цементной основе n n n Двухкомпонентный состав готовый к применению Абсолютно водонепроницаемая Химостойкая (для «агрессивной» воды) Долговечная Нагрузка водой через 6 дней Можно использовать как клеевой и анкерный состав PCI Durapox NT plus Для швов от 1 до 10 мм n Твердеет без образования трещин n Применяется в бассейнах с хорошим качеством воды n PCI Nanofug Основана на нанотехнологиях n n "ООО БАСФ Строительные системы" n n n Более 19 цветов Эластичная и морозостойкая Водо и грязеотталкивающая поверхность Водонепроницаемость через 4 часа

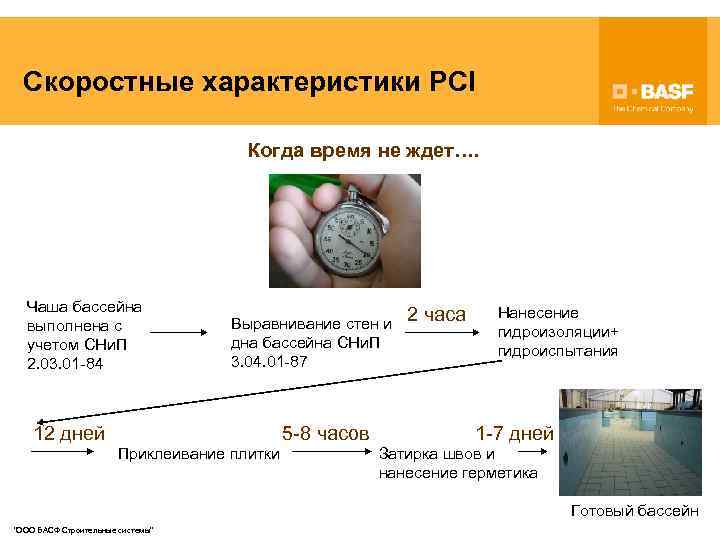

Скоростные характеристики PCI Когда время не ждет…. Чаша бассейна выполнена с учетом СНи. П 2. 03. 01 -84 Выравнивание стен и дна бассейна СНи. П 3. 04. 01 -87 12 дней 5 -8 часов Приклеивание плитки 2 часа Нанесение гидроизоляции+ гидроиспытания 1 -7 дней Затирка швов и нанесение герметика Готовый бассейн "ООО БАСФ Строительные системы"

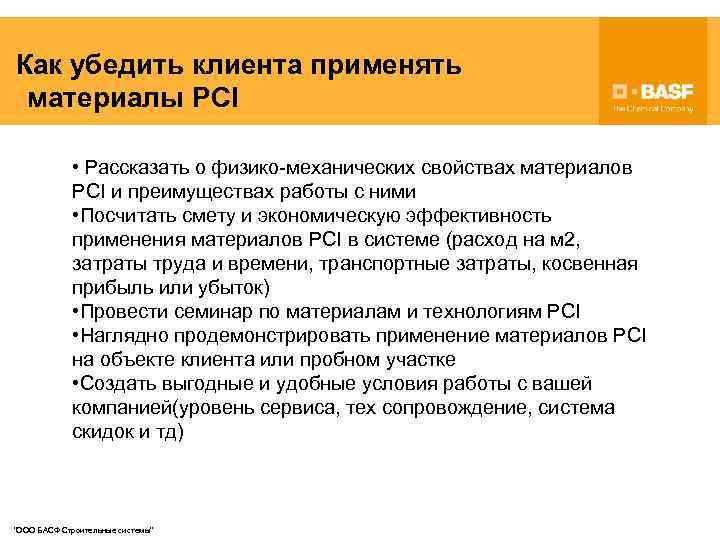

Как убедить клиента применять материалы PCI • Рассказать о физико-механических свойствах материалов PCI и преимуществах работы с ними • Посчитать смету и экономическую эффективность применения материалов PCI в системе (расход на м 2, затраты труда и времени, транспортные затраты, косвенная прибыль или убыток) • Провести семинар по материалам и технологиям PCI • Наглядно продемонстрировать применение материалов PCI на объекте клиента или пробном участке • Создать выгодные и удобные условия работы с вашей компанией(уровень сервиса, тех сопровождение, система скидок и тд) "ООО БАСФ Строительные системы"

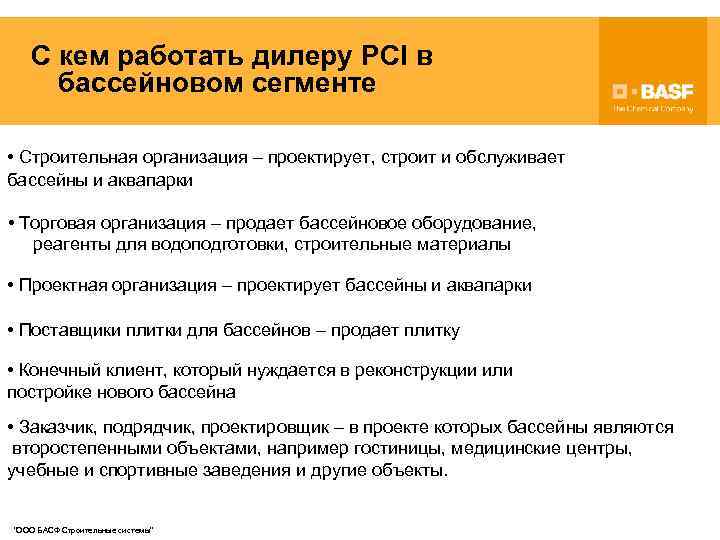

С кем работать дилеру PCI в бассейновом сегменте • Строительная организация – проектирует, строит и обслуживает бассейны и аквапарки • Торговая организация – продает бассейновое оборудование, реагенты для водоподготовки, строительные материалы • Проектная организация – проектирует бассейны и аквапарки • Поставщики плитки для бассейнов – продает плитку • Конечный клиент, который нуждается в реконструкции или постройке нового бассейна • Заказчик, подрядчик, проектировщик – в проекте которых бассейны являются второстепенными объектами, например гостиницы, медицинские центры, учебные и спортивные заведения и другие объекты. "ООО БАСФ Строительные системы"

Системы материалов PCI Системы материалов и технологии применения "ООО БАСФ Строительные системы"

Системы материалов PCI Наглядная технология применения материалов PCI при строительстве бассейна Выравнивание стен и дна с помощью PCI Pericret "ООО БАСФ Строительные системы" Восстановление бетона с помощью Emaco Nanocrete R 2

Системы материалов PCI Уделяем внимание примыканиям, углам, деформационным швам На свежий слой гидроизоляции в местах примыканий наносится лента PCI Pecitape Objekt 120 мм "ООО БАСФ Строительные системы" На ленту Pecitape наносится второй слой гидроизоляции PCI Seccoral 2 K при этом (центр ленты(5 мм) остается свободным от гидроизоляции.

Системы материалов PCI Герметизируем все закладные детали в бассейне Гидроизоляцию PCI Seccoral 2 K в два слоя наносят на дно и стены бассейна толщиной 2 -3 мм Наносят PCI Seccoral 2 K, на него приклеивают манжету PCI Pecitape 35 x 35 и сверху наносят второй слой гидроизоляции "ООО БАСФ Строительные системы"

Системы материалов PCI Для агрессивных сред в бассейне применяют химостойкую систему материалов PCI Химостойкие клей и затирка PCI Durapox NT plus Химостойкая гидроизоляция PCI Apoflex W, F на праймер PCI Epoxigrund 390 c песком "ООО БАСФ Строительные системы"

Системы материалов PCI Легко укладываем плитку и затираем швы На клей PCI Nanolight приклеивают керамическую плитку, на PCI Nanolight White c латексной добавкой PCI Lastoflex приклеивают стеклянную плитку-мозаику Затирка межплиточных швов PCI Durapox NT plus или PCI Nanofug "ООО БАСФ Строительные системы"

Системы материалов PCI Последний штрих перед запуском бассейна Стыки и деформационные швы заполняют герметиком PCI Silcoferm VE "ООО БАСФ Строительные системы"

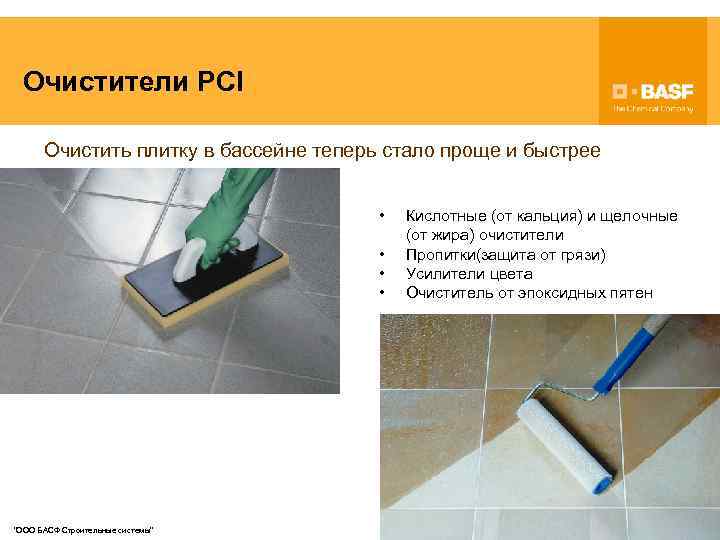

Очистители PCI Очистить плитку в бассейне теперь стало проще и быстрее • • "ООО БАСФ Строительные системы" Кислотные (от кальция) и щелочные (от жира) очистители Пропитки(защита от грязи) Усилители цвета Очиститель от эпоксидных пятен

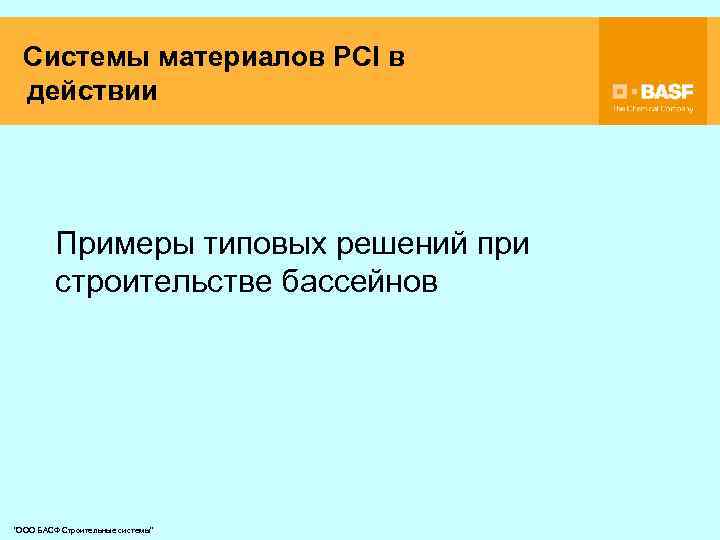

Системы материалов PCI в действии Примеры типовых решений при строительстве бассейнов "ООО БАСФ Строительные системы"

Системы материалов PCI в действии Схема по устройству плитки и гидроизоляции чаши бассейна PCI Seccoral 2 K / PCI Apoflex F, W (гидроизоляция) PCI Pecitape Objekt (гидроизоляционная лента) PCI Durapox NT plus / PCI Nanofug затирка PCI Nanolight / Nanolight White / Durapox NT plus клей PCI Silcoferm VE герметик Керамическая плитка AGROB BUCHTAL Бетонное основание "ООО БАСФ Строительные системы"

Системы материалов PCI Качественная герметизация закладных деталей в бассейне (дно и стены) На стенах бассейна закладные(подающие форсунки) обрабатывают праймером PCI Epoxigrund 390 обсыпав песком 0, 3 - 0, 8 мм и заполняют эпоксидным составом PCI Durapox NT plus Плитка Agrob Buchtal На дне чаши бассейна закладные(донные сливы и Клей PCI Nanolight форсунки) заполняют Гидроизоляция эпоксидным анкерным PCI Seccoral 2 K с манжетой Pecitape составом PCI Bauharz + песок 1 -3 мм (соотношение при бетон смешивании 1 к 5) Герметик PCI Silcoferm VE форсунка дно бассейна "ООО БАСФ Строительные системы" стена Эпоксидная масса PCI Durapox NT plus c праймером PCI Epoxigrund 390 с песком (0, 3 -0, 8 мм) Эпоксидная масса PCI Bauharz + песок (1 -3 мм) (соотношение 1 к 5)

Системы материалов PCI Схема крепления лотка перелива в чаше бассейна "ООО БАСФ Строительные системы"

Системы материалов PCI в действии Схема по укладке плитки на металлическую чашу бассейна PCI Pecitape Objekt (гидроизоляционная лента) PCI Durapox NT plus / PCI Nanofug затирка PCI Collastic клей PCI Silcoferm VE герметик Керамическая плитка AGROB BUCHTAL "ООО БАСФ Строительные системы" Металлическое основание

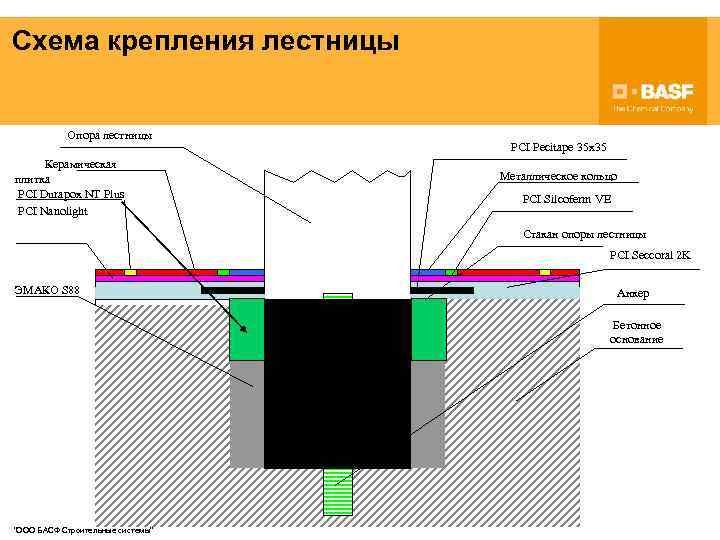

Схема крепления лестницы Опора лестницы Керамическая плитка PCI Durapox NT Plus PCI Nanolight PCI Pecitape 35 х35 Металлическое кольцо PCI Silcoferm VE Стакан опоры лестницы PCI Seccoral 2 K ЭМАКО S 88 Анкер Бетонное основание "ООО БАСФ Строительные системы"

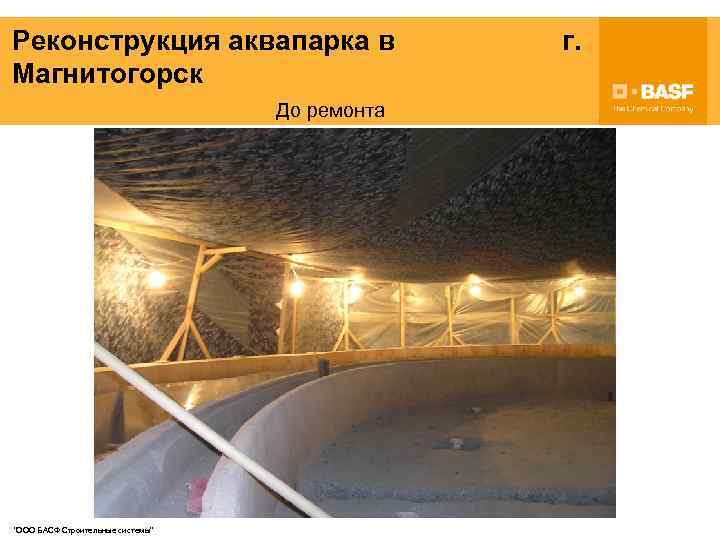

Реконструкция аквапарка в Магнитогорск До ремонта "ООО БАСФ Строительные системы" г.

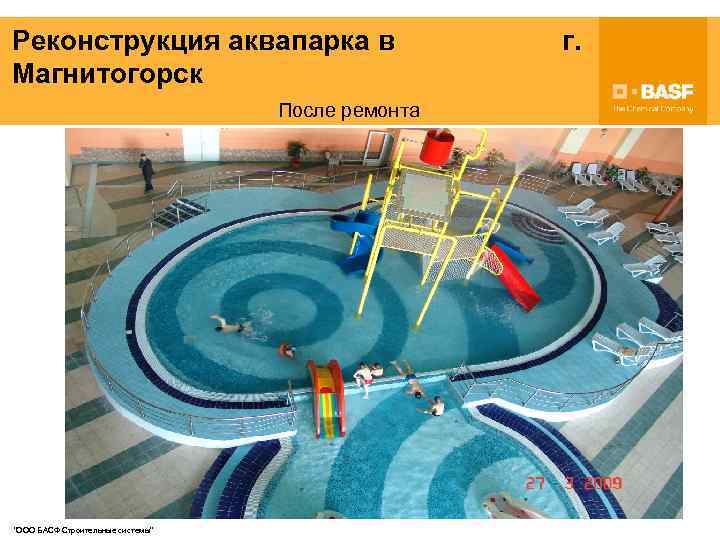

Реконструкция аквапарка в Магнитогорск После ремонта "ООО БАСФ Строительные системы" г.

Бассейн построен с материалами PCI и эксплуатируется уже много лет (где-то в Азии. . . ) "ООО БАСФ Строительные системы"

Системы материалов PCI Спасибо за внимание! "ООО БАСФ Строительные системы"
