Системы охлаждения Выполнил учащийся группы 2 ПИ 13

Системы охлаждения Выполнил учащийся группы 2 ПИ 13 -14 Кулабухов Дмитрий

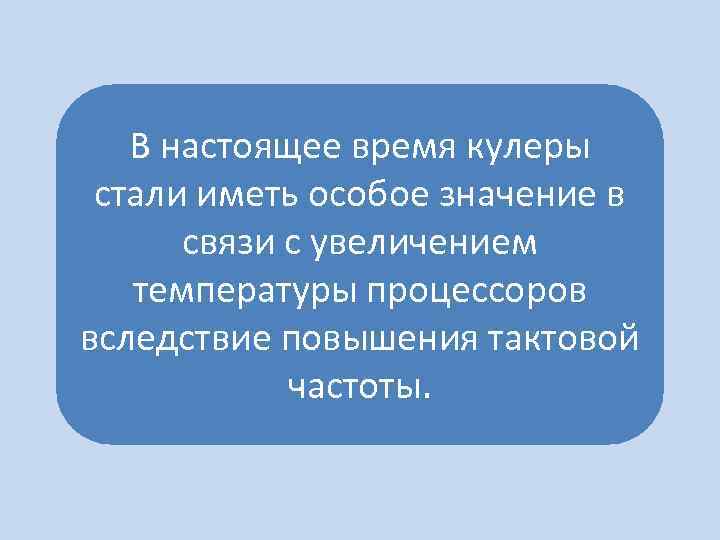

В настоящее время кулеры стали иметь особое значение в связи с увеличением температуры процессоров вследствие повышения тактовой частоты.

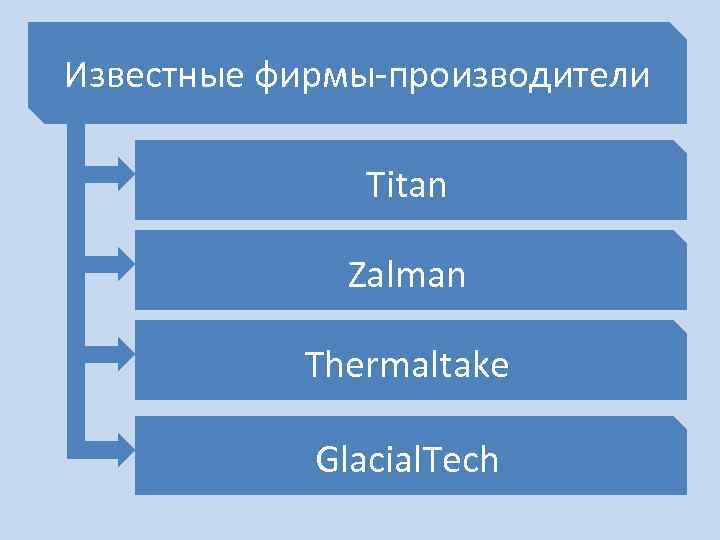

Известные фирмы-производители Titan Zalman Thermaltake Glacial. Tech

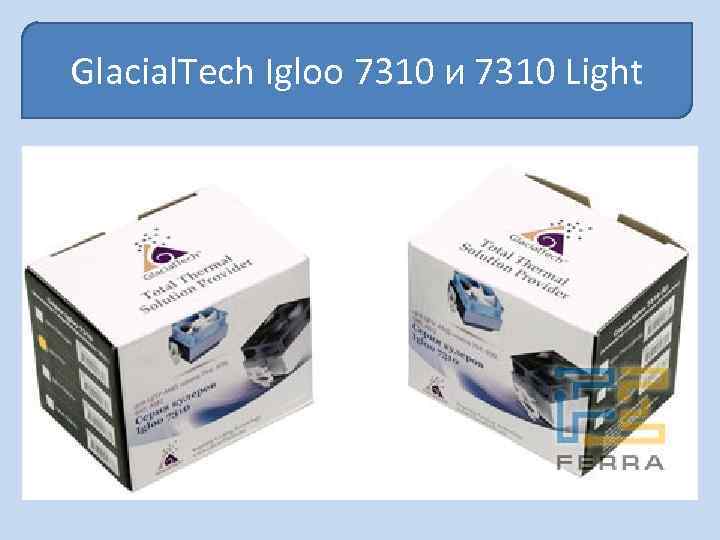

Glacial. Tech Igloo 7310 и 7310 Light

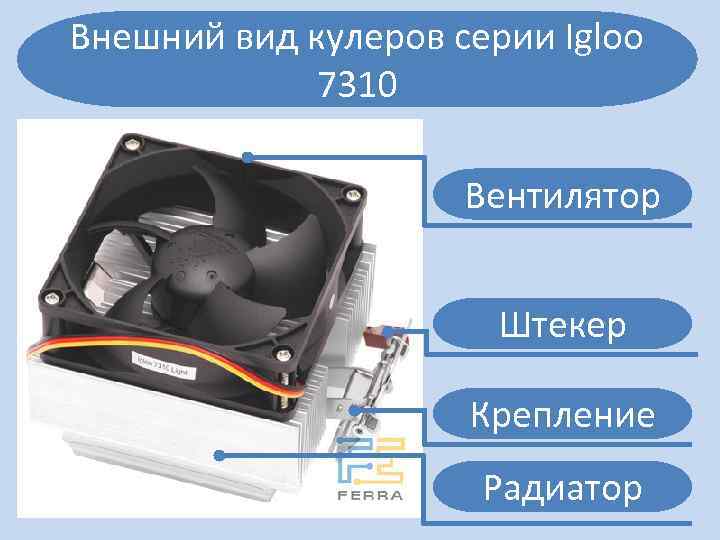

Внешний вид кулеров серии Igloo 7310 Вентилятор Штекер Крепление Радиатор

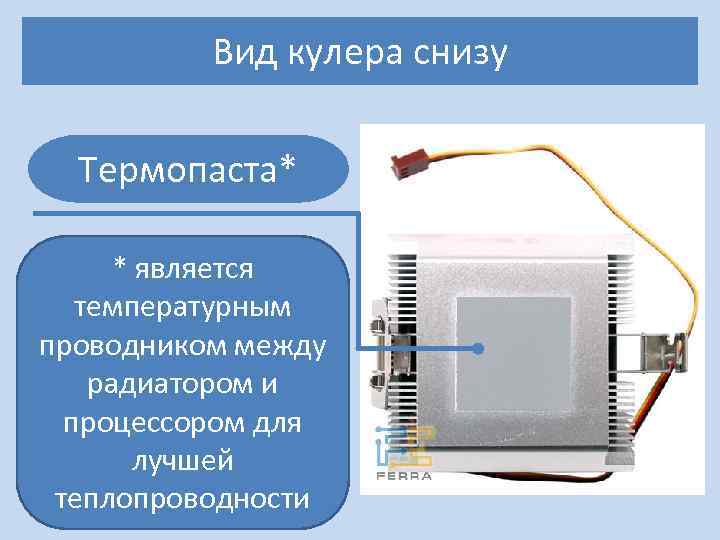

Вид кулера снизу Термопаста* * является температурным проводником между радиатором и процессором для лучшей теплопроводности

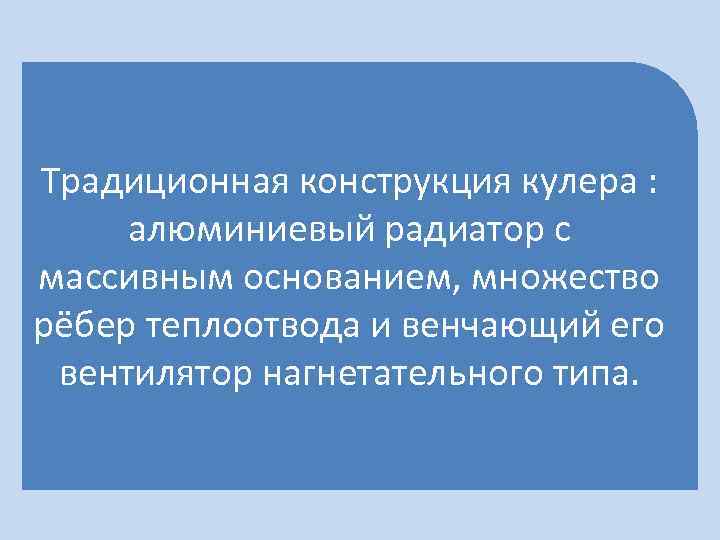

Традиционная конструкция кулера : алюминиевый радиатор с массивным основанием, множество рёбер теплоотвода и венчающий его вентилятор нагнетательного типа.

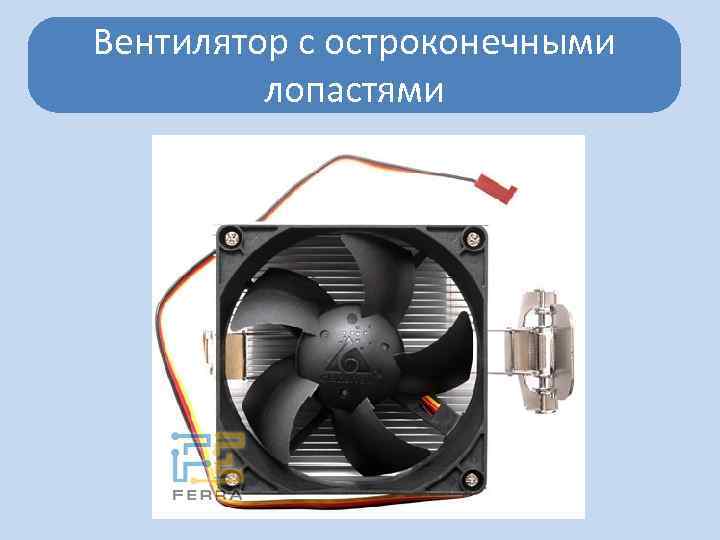

Вентилятор с остроконечными лопастями

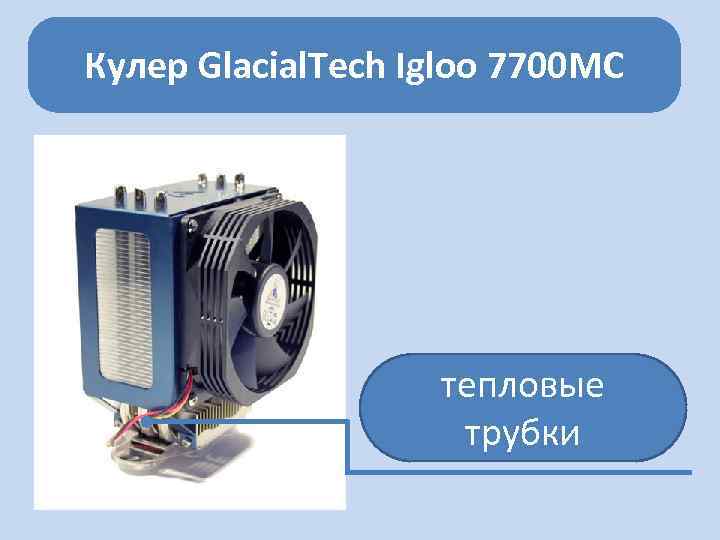

Кулер Glacial. Tech Igloo 7700 MC тепловые трубки

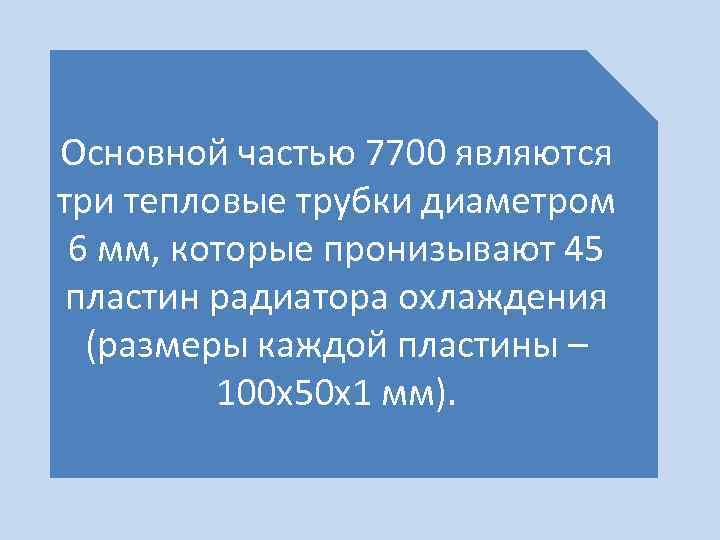

Основной частью 7700 являются три тепловые трубки диаметром 6 мм, которые пронизывают 45 пластин радиатора охлаждения (размеры каждой пластины – 100 х50 х1 мм).

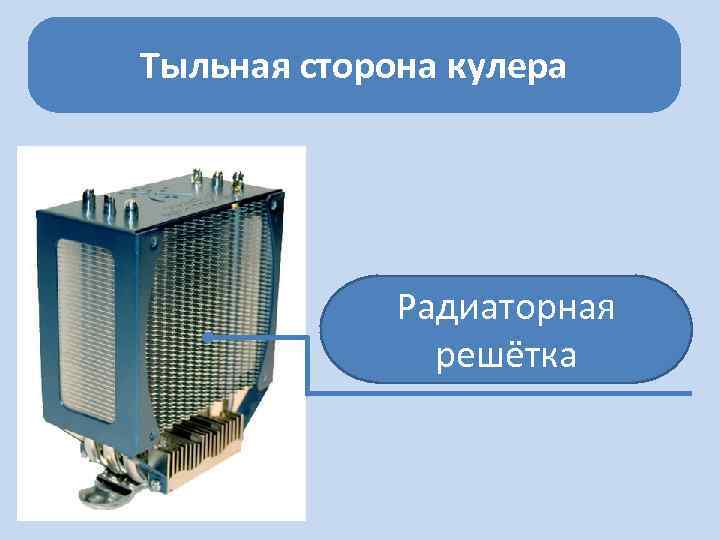

Тыльная сторона кулера Радиаторная решётка

Рёбра радиатора охлаждения выполнены по специальной аэродинамической схеме, которая позволяет резко снизить сопротивление воздушному потоку, тем самым обезличив кулер на общем шумовом фоне работы системного блока.

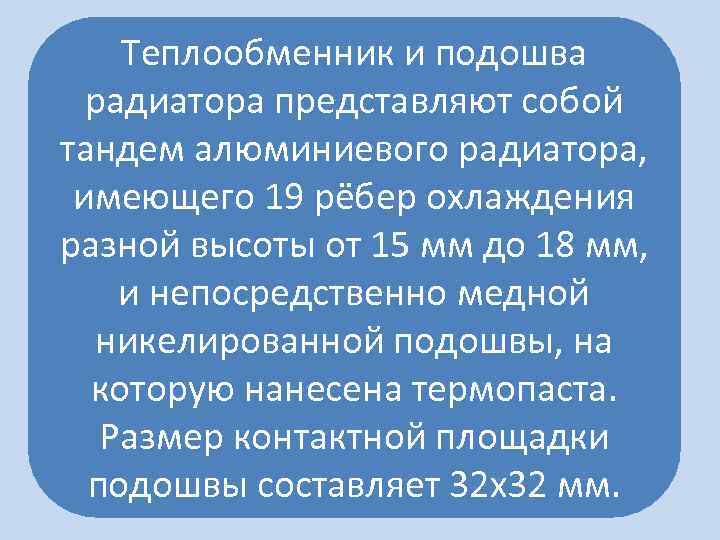

Теплообменник и подошва радиатора представляют собой тандем алюминиевого радиатора, имеющего 19 рёбер охлаждения разной высоты от 15 мм до 18 мм, и непосредственно медной никелированной подошвы, на которую нанесена термопаста. Размер контактной площадки подошвы составляет 32 х32 мм.

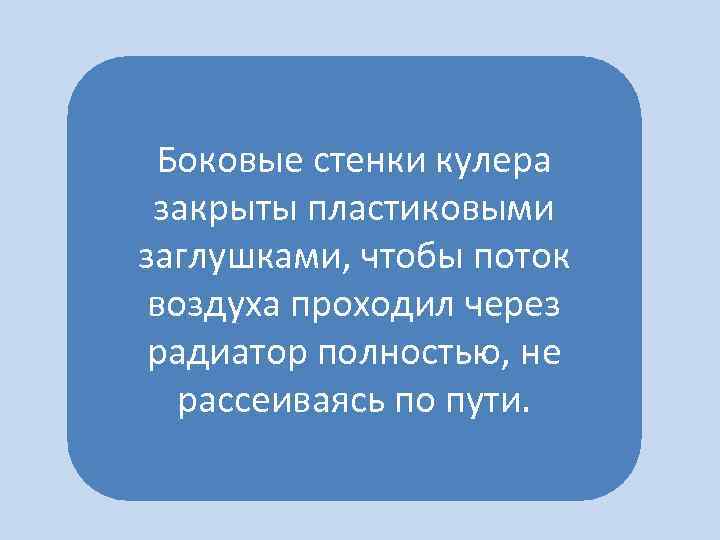

Боковые стенки кулера закрыты пластиковыми заглушками, чтобы поток воздуха проходил через радиатор полностью, не рассеиваясь по пути.

Вентилятор Everflow размером 92 х92 мм осуществляет продув радиатора охлаждения на скоростях от 1400 до 3100 об/мин и имеет мощность 2, 8 Вт при потребляемом токе 0, 24 А.

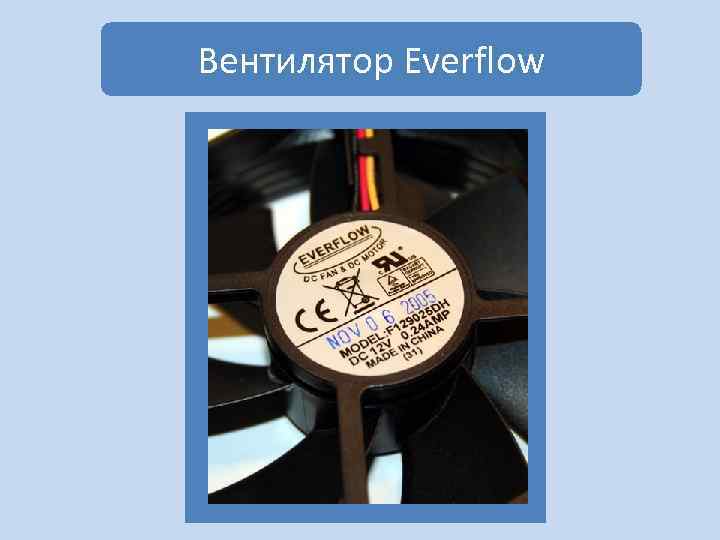

Вентилятор Everflow

Тенденции развития кулеров

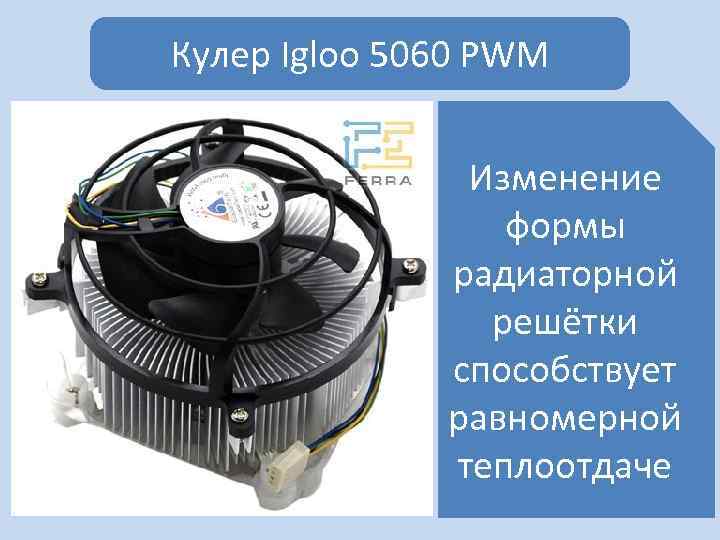

Кулер Igloo 5060 PWM Изменение формы радиаторной решётки способствует равномерной теплоотдаче

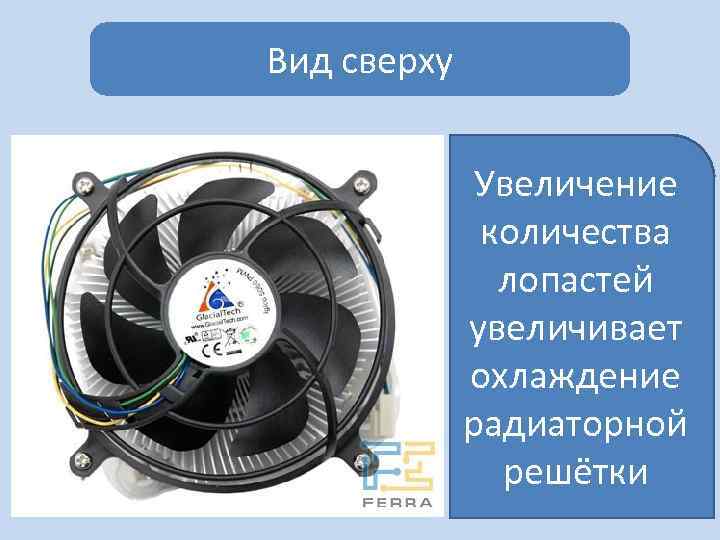

Вид сверху Увеличение количества лопастей увеличивает охлаждение радиаторной решётки

Обзор новинок

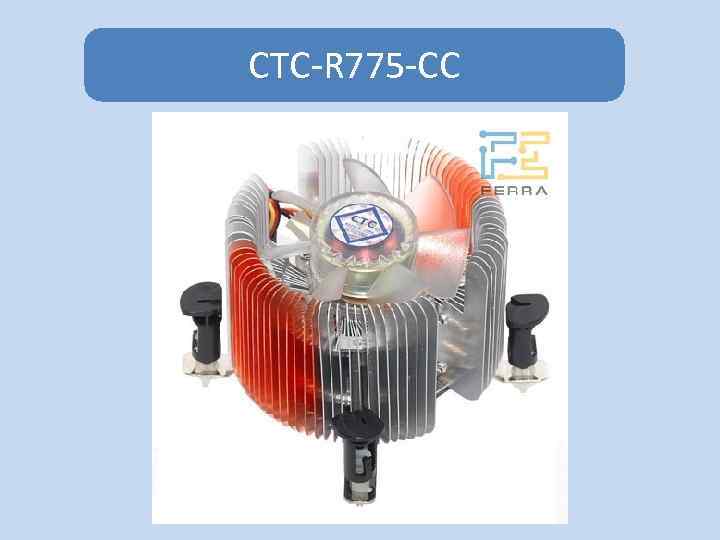

CTC-R 775 -CC

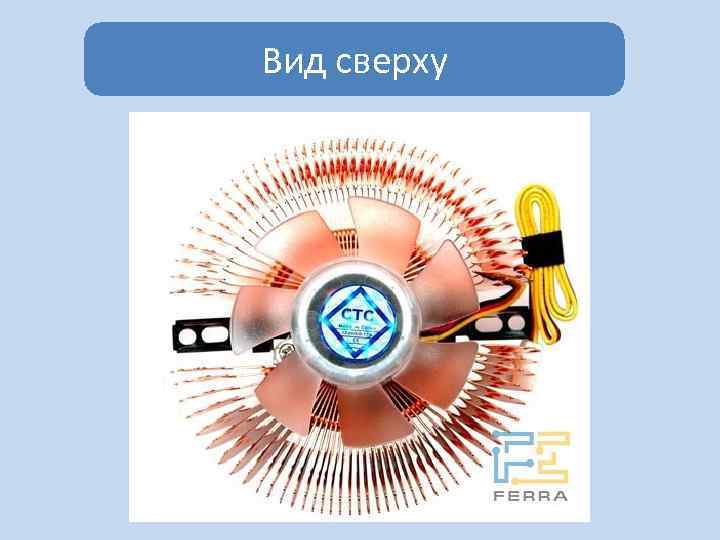

Вид сверху

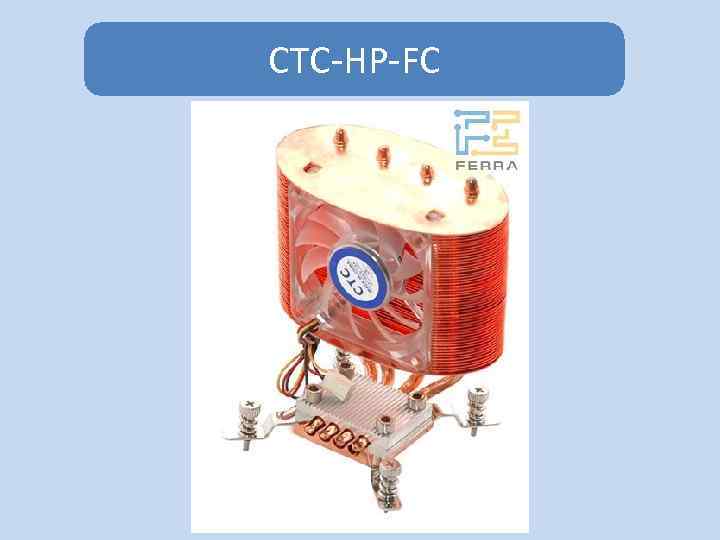

CTC-HP-FC

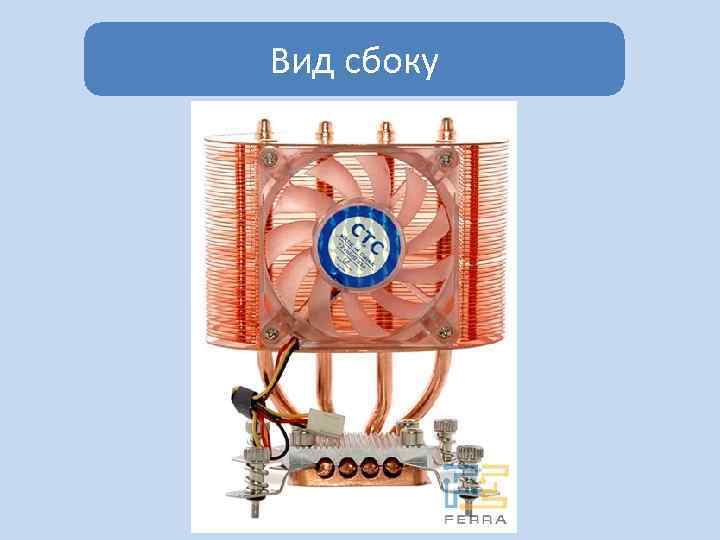

Вид сбоку

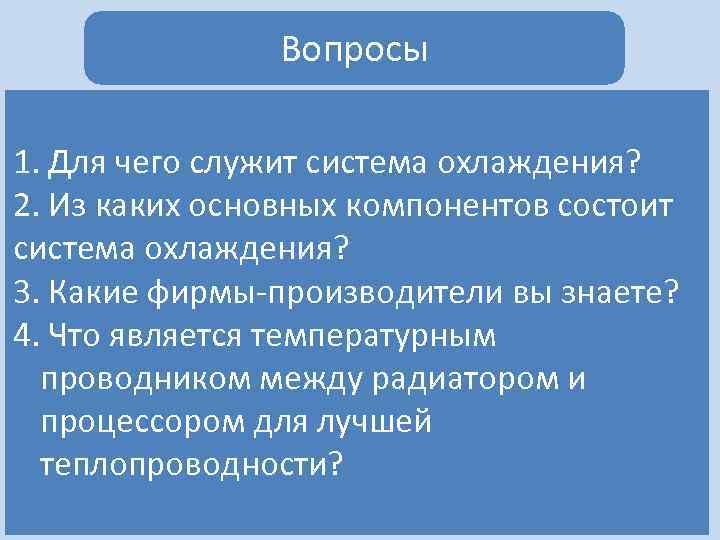

Вопросы 1. Для чего служит система охлаждения? 2. Из каких основных компонентов состоит система охлаждения? 3. Какие фирмы-производители вы знаете? 4. Что является температурным проводником между радиатором и процессором для лучшей теплопроводности?
