Системы оперативного питания 2017 г.

Виды оперативного тока на электрических подстанциях: • • постоянный оперативный ток - система питания оперативных цепей, при которой в качестве источника питания применяется аккумуляторная батарея; переменный оперативный ток - система питания оперативных цепей, при которой в качестве основных источников питания используются измерительные трансформаторы тока защищаемых присоединений, измерительные трансформаторы напряжения, трансформаторы собственных нужд; выпрямленный оперативный ток - система питания оперативных цепей переменным током, в которой переменный ток преобразуется в постоянный (выпрямленный) с помощью блоков питания и выпрямительных силовых устройств; смешанная система оперативного тока - система питания оперативных цепей, при которой используются разные системы оперативного тока (постоянный и выпрямленный, переменный и выпрямленный).

Система переменного оперативного тока Источниками переменного оперативного тока являются трансформаторы собственных нужд и измерительные трансформаторы тока и напряжения, осуществляющие питание вторичных устройств непосредственно или через промежуточные звенья – блоки питания, конденсаторные устройства. Переменный оперативный ток распределяется централизованно и, следовательно, при его использовании не требуется сложной и дорогой распределительной сети. Однако зависимость питания вторичного оборудования от наличия напряжения в основной сети, недостаточная мощность самих источников (измерительные трансформаторы тока и напряжения) ограничивает область применения оперативного переменного тока.

Система выпрямленного оперативного тока Для выпрямления переменного тока используются: блоки питания типа БПНТ производства ЗАО ЧЭАЗ.

Шкаф оперативного постоянного тока (общий подход) - питание различных потребителей заданным напряжением постоянного тока; - питание нагрузки в течение заданного времени пропадании напряжения питающей сети, параллельную работу с аккумуляторной батареей (АБ) на нагрузку, питание нагрузки при отключенной АБ; - контроль, и содержание АБ в режиме постоянного заряда (обслуживаемых и мало обслуживаемых свинцовокислотных АБ с рекомбинацией газа); - селективная защита отходящих линий; - автоматический непрерывный контроль сопротивления изоляции цепей постоянного тока; - непрерывный мониторинг исполнительными устройствами системы; - обмен с «верхним уровнем» управления информацией по цифровым каналам связи доступными Заказчику, в том числе каналам RS-232/485/422, Ethernet, ВОЛС.

Шкаф оперативного постоянного тока (базовый состав) - шкаф (RITTAL); - зарядно - выпрямительные устройства; - аккумуляторные батареи; - система контроля изоляции; - система мониторинга параметров работы ШОТВ с возможностью передачи информации на «верхний уровень» (MODBUS); - автоматы: вводные, отходящих линий (предохранители), присоединения АБ; - приборы контроля токов и напряжений; - автоматическая принудительная вентиляция.

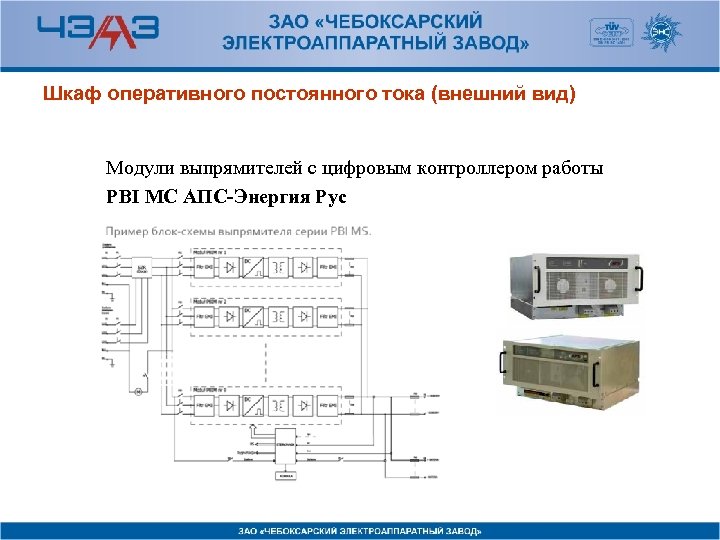

Шкаф оперативного постоянного тока (внешний вид) Модули выпрямителей с цифровым контроллером работы PBI MC АПС-Энергия Рус

Шкаф оперативного постоянного тока (функции) - автоматический контроль сопротивления изоляции; - ручной (периодический) поиск отходящей линии с низким сопротивлением изоляции; - контроль напряжения и тока на шинах; - контроль напряжения и тока аккумуляторной батареи; - контроль заряда-разряда аккумуляторной батареи; - контроль положения автоматов; - возможность параметрирования с цифровой панели оператора ; - наличие журнала событий.

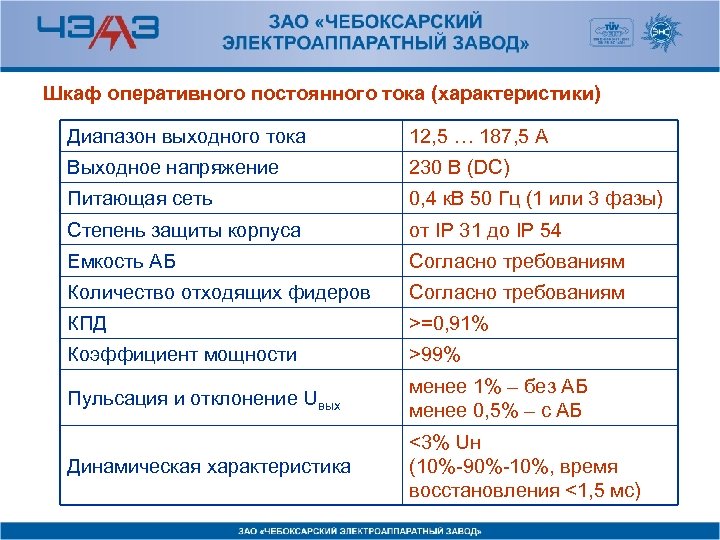

Шкаф оперативного постоянного тока (характеристики) Диапазон выходного тока 12, 5 … 187, 5 А Выходное напряжение 230 В (DC) Питающая сеть 0, 4 к. В 50 Гц (1 или 3 фазы) Степень защиты корпуса от IP 31 до IP 54 Емкость АБ Согласно требованиям Количество отходящих фидеров Согласно требованиям КПД >=0, 91% Коэффициент мощности >99% Пульсация и отклонение Uвых менее 1% – без АБ менее 0, 5% – с АБ Динамическая характеристика <3% Uн (10%-90%-10%, время восстановления <1, 5 мс)

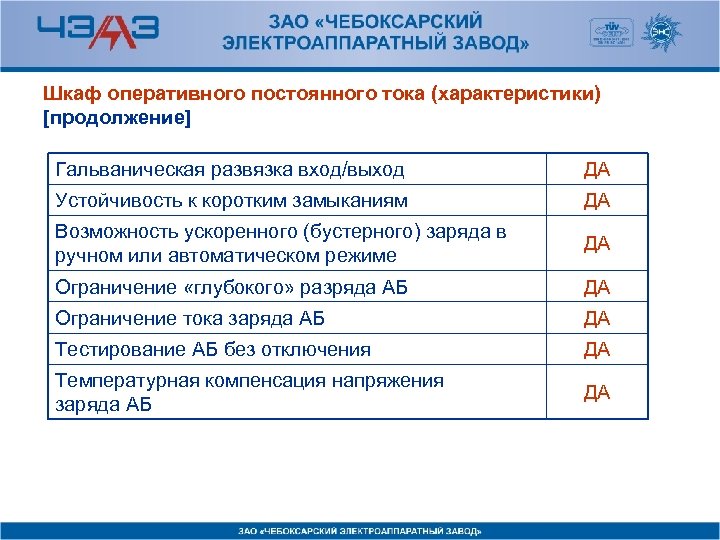

Шкаф оперативного постоянного тока (характеристики) [продолжение] Гальваническая развязка вход/выход ДА Устойчивость к коротким замыканиям ДА Возможность ускоренного (бустерного) заряда в ручном или автоматическом режиме ДА Ограничение «глубокого» разряда АБ ДА Ограничение тока заряда АБ ДА Тестирование АБ без отключения ДА Температурная компенсация напряжения заряда АБ ДА

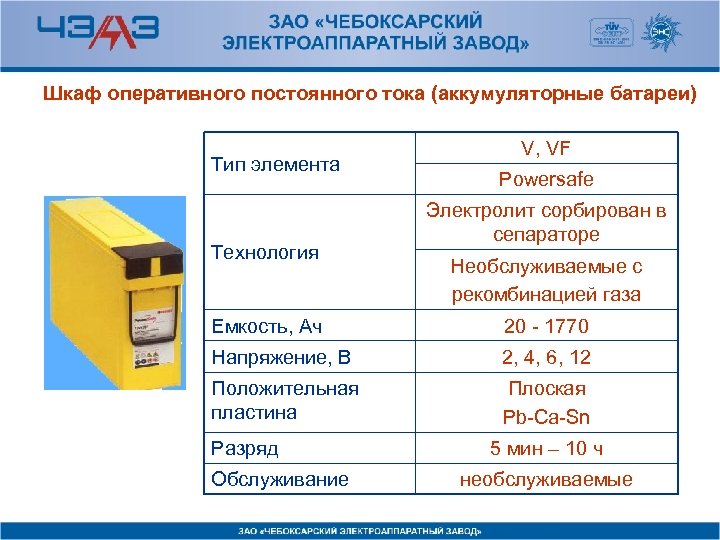

Шкаф оперативного постоянного тока (аккумуляторные батареи) Тип элемента Технология V, VF Powersafe Электролит сорбирован в сепараторе Необслуживаемые с рекомбинацией газа Емкость, Ач 20 - 1770 Напряжение, В 2, 4, 6, 12 Положительная пластина Плоская Pb-Ca-Sn Разряд Обслуживание 5 мин – 10 ч необслуживаемые

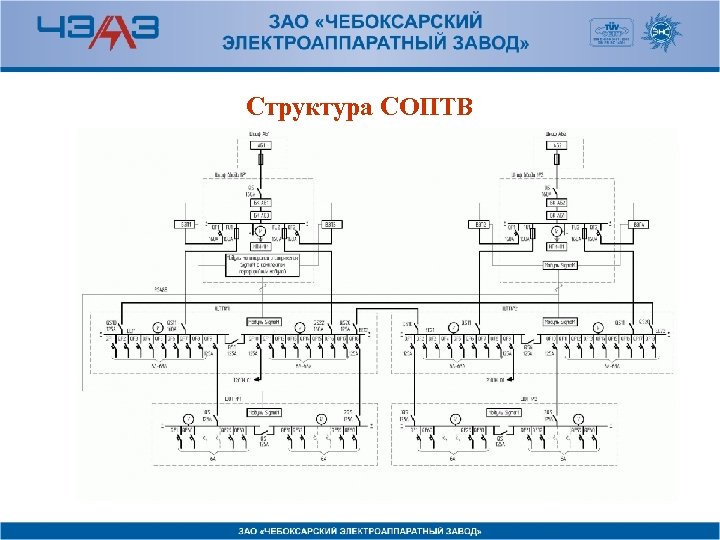

Структура СОПТВ

Компоновка СОПТВ

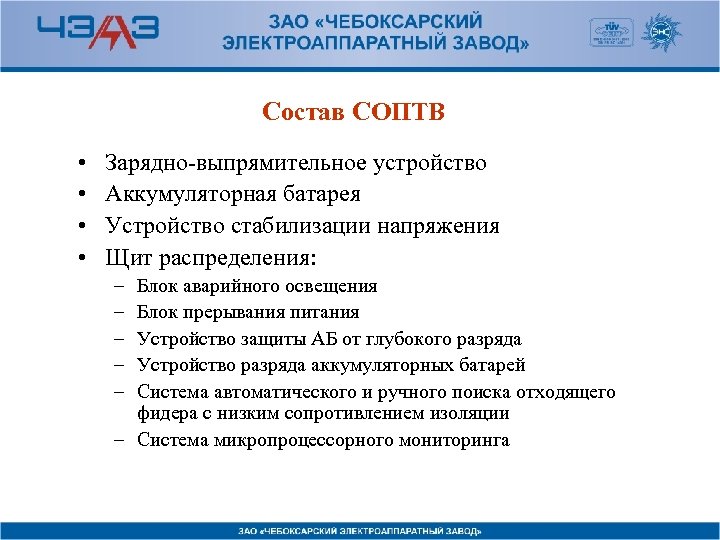

Состав СОПТВ • • Зарядно-выпрямительное устройство Аккумуляторная батарея Устройство стабилизации напряжения Щит распределения: – – – Блок аварийного освещения Блок прерывания питания Устройство защиты АБ от глубокого разряда Устройство разряда аккумуляторных батарей Система автоматического и ручного поиска отходящего фидера с низким сопротивлением изоляции – Система микропроцессорного мониторинга

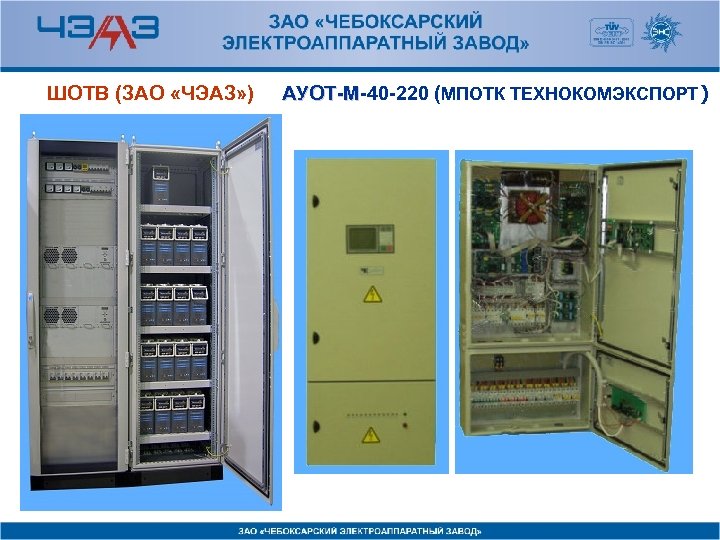

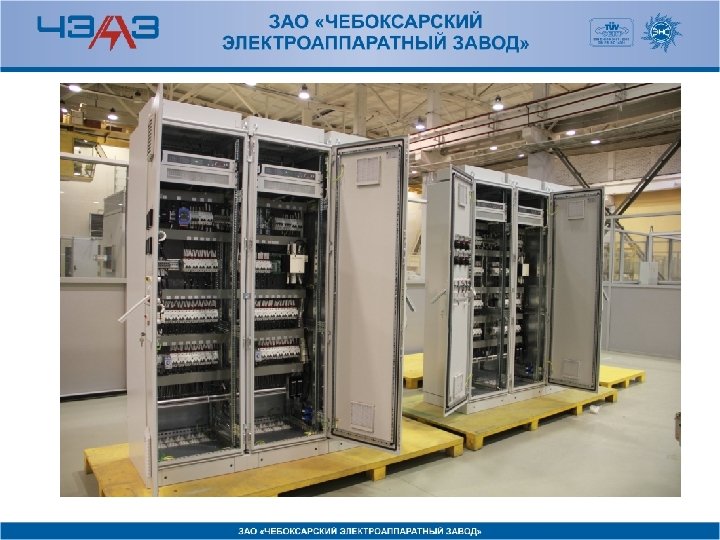

ШОТВ (ЗАО «ЧЭАЗ» ) АУОТ-М-40 -220 (МПОТК ТЕХНОКОМЭКСПОРТ) АУОТ-М

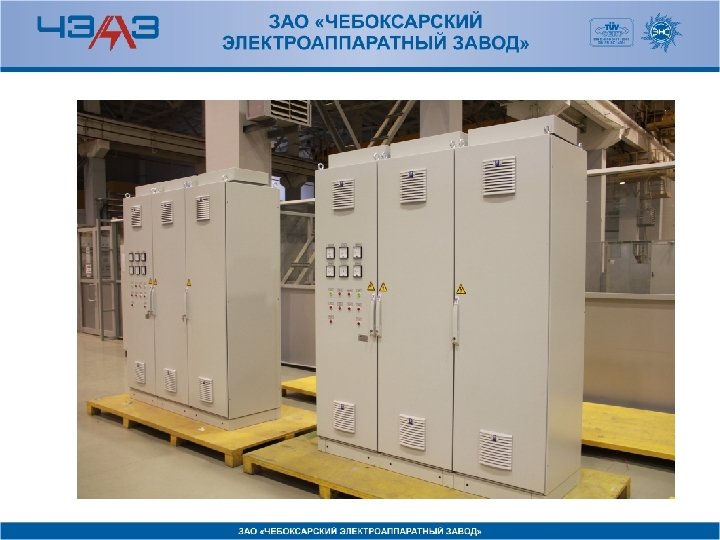

ШОТВ (ЗАО «ЧЭАЗ» ) ШУОТ 2403 (завод «ЭНЕРГОСИСТЕМЫ» )

ШОТВ (ЗАО «ЧЭАЗ» ) ИПН серии Power. Master ( «Emerson Network Power» )

Спасибо за внимание! Роман Коллэ Начальник отдела электроавтоматики: тел. : (8352) 39 -52 -49, 39 -59 -08 моб. : 8 -919 -653 -78 -43 e-mail: r. kolle@cheaz. ru Служба продаж: тел. : (8352) 39 -56 -90 факс: (8352) 62 -72 -67, 62 -73 -24 e-mail: cheaz@cheaz. ru
