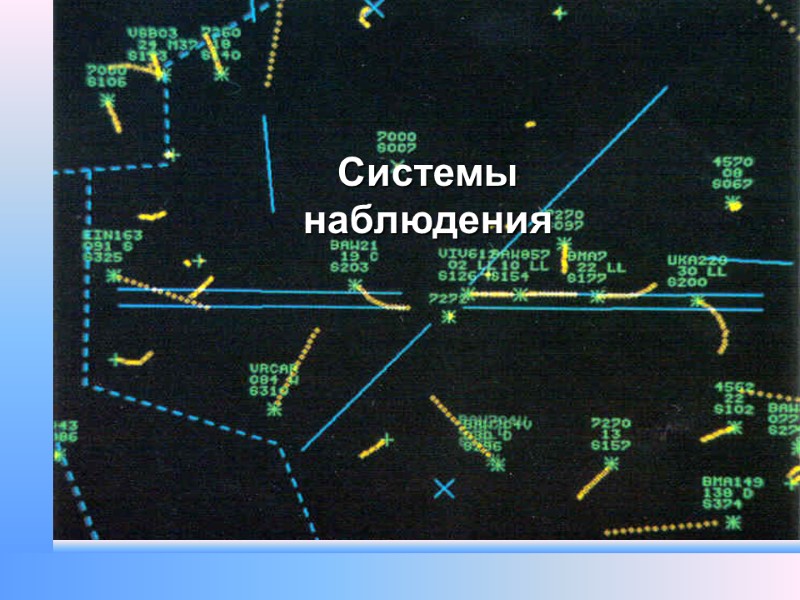

Системы наблюдения Существующие радиолокационные системы Первичный радиолокатор (диапазоны

Системы наблюдения

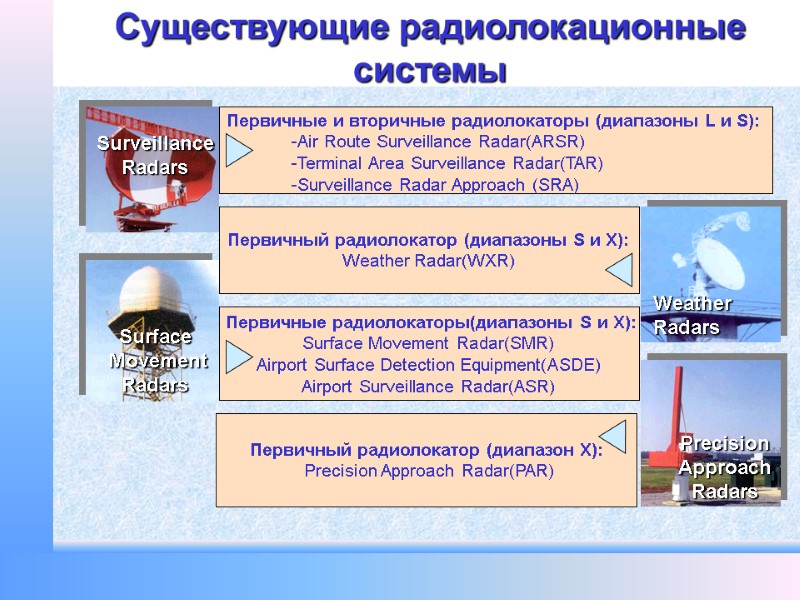

Существующие радиолокационные системы Первичный радиолокатор (диапазоны S и X): Weather Radar(WXR) Первичные радиолокаторы(диапазоны S и X): Surface Movement Radar(SMR) Airport Surface Detection Equipment(ASDE) Airport Surveillance Radar(ASR) Первичный радиолокатор (диапазон X): Precision Approach Radar(PAR) Surveillance Radars Weather Radars Surface Movement Radars Precision Approach Radars Первичные и вторичные радиолокаторы (диапазоны L и S): -Air Route Surveillance Radar(ARSR) -Terminal Area Surveillance Radar(TAR) -Surveillance Radar Approach (SRA)

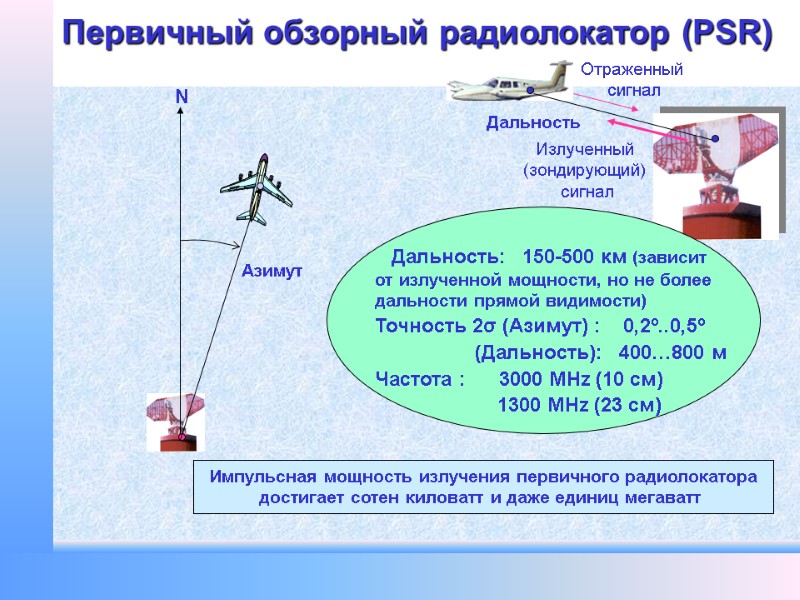

Первичный обзорный радиолокатор (PSR) Дальность: 150-500 км (зависит от излученной мощности, но не более дальности прямой видимости) Точность 2σ (Азимут) : 0,2º..0,5º (Дальность): 400…800 м Частота : 3000 MHz (10 cм) 1300 MHz (23 cм) Излученный (зондирующий) сигнал Отраженный сигнал Дальность N Азимут Импульсная мощность излучения первичного радиолокатора достигает сотен киловатт и даже единиц мегаватт

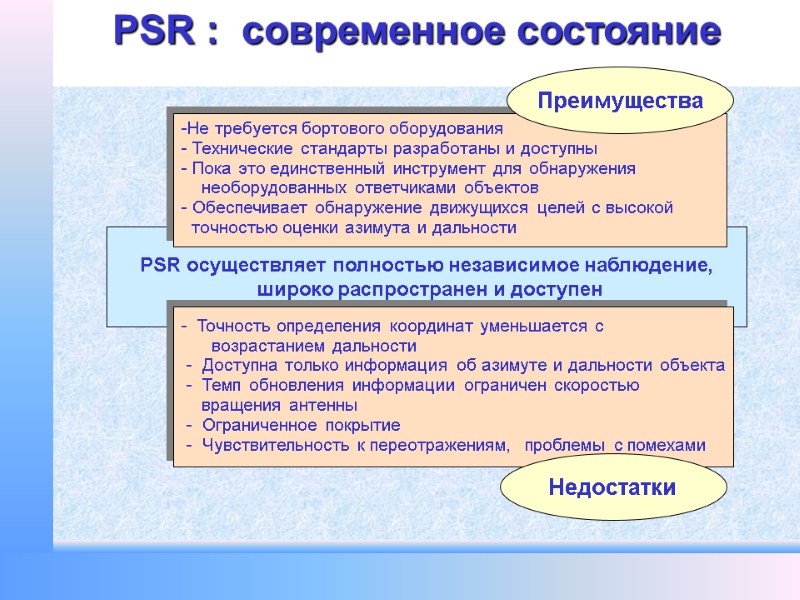

PSR осуществляет полностью независимое наблюдение, широко распространен и доступен PSR : современное состояние Не требуется бортового оборудования Технические стандарты разработаны и доступны Пока это единственный инструмент для обнаружения необорудованных ответчиками объектов Обеспечивает обнаружение движущихся целей с высокой точностью оценки азимута и дальности Преимущества - Точность определения координат уменьшается с возрастанием дальности - Доступна только информация об азимуте и дальности объекта - Темп обновления информации ограничен скоростью вращения антенны - Ограниченное покрытие - Чувствительность к переотражениям, проблемы с помехами Недостатки

Ответ Запрос 1030 MHz RBS 1090 MHz Режим RBS/УВД C - Высота A - SQUAWK Идентификационный номер воздушного судна Установленные данные ответчика Бортовой SSR ответчик Импульсная мощность наземного радиолокатора SSR достигает десятков или сотен киловатт . Вторичный обзорный радиолокатор (SSR) УВД 740 MHz

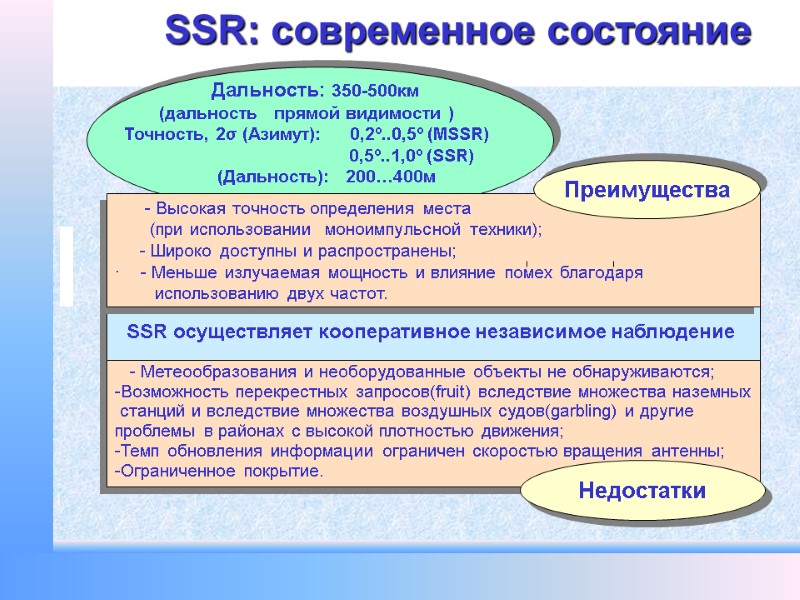

SSR осуществляет кооперативное независимое наблюдение SSR: современное состояние - Высокая точность определения места (при использовании моноимпульсной техники); - Широко доступны и распространены; · - Меньше излучаемая мощность и влияние помех благодаря использованию двух частот. - Метеообразования и необорудованные объекты не обнаруживаются; -Возможность перекрестных запросов(fruit) вследствие множества наземных станций и вследствие множества воздушных судов(garbling) и другие проблемы в районах с высокой плотностью движения; -Темп обновления информации ограничен скоростью вращения антенны; -Ограниченное покрытие. Недостатки Дальность: 350-500км (дальность прямой видимости ) Точность, 2σ (Азимут): 0,2º..0,5º (MSSR) 0,5º..1,0º (SSR) (Дальность): 200…400м Преимущества

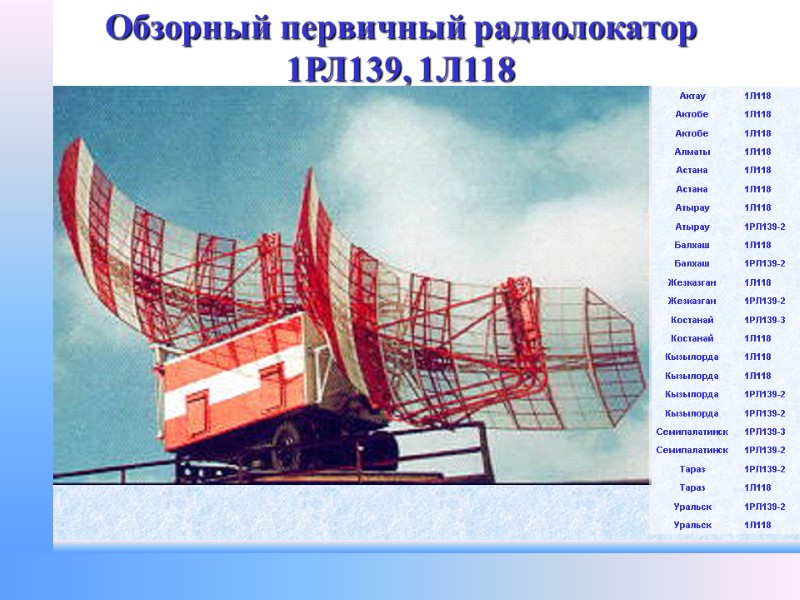

Обзорный первичный радиолокатор 1РЛ139, 1Л118

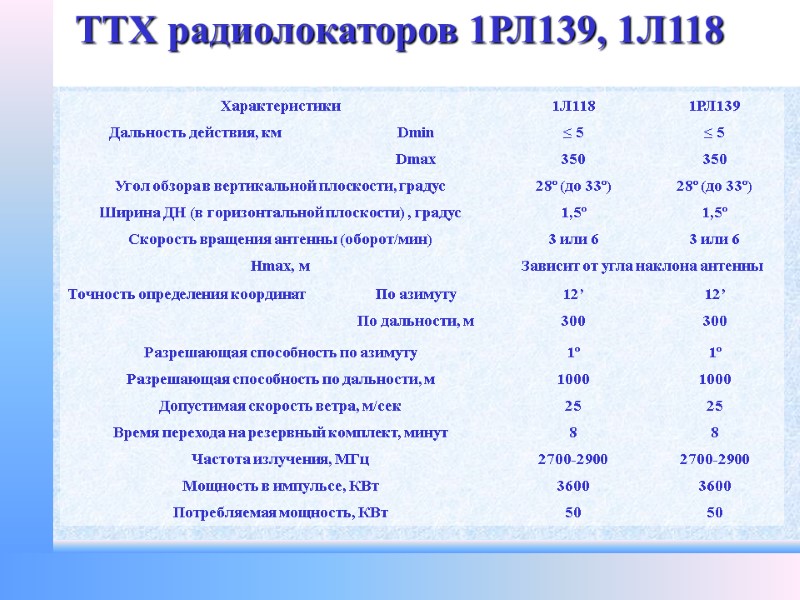

ТТХ радиолокаторов 1РЛ139, 1Л118

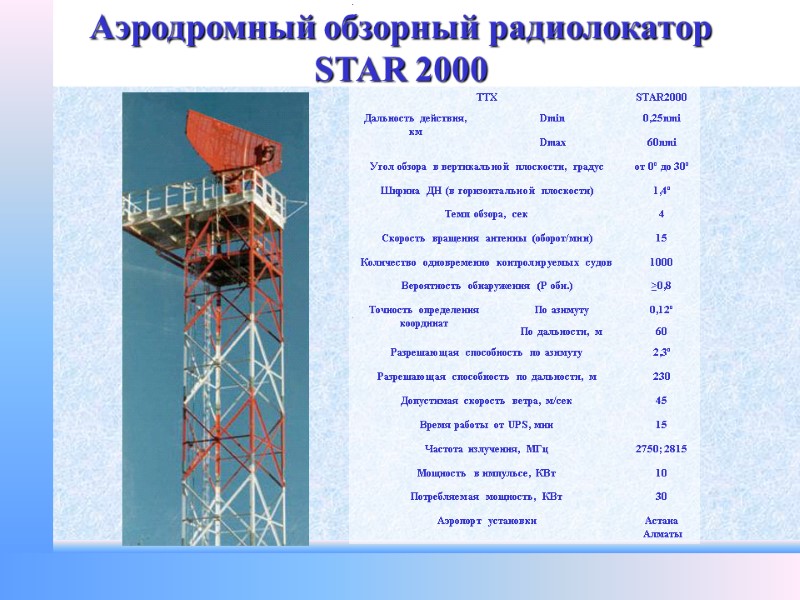

Аэродромный обзорный радиолокатор STAR 2000

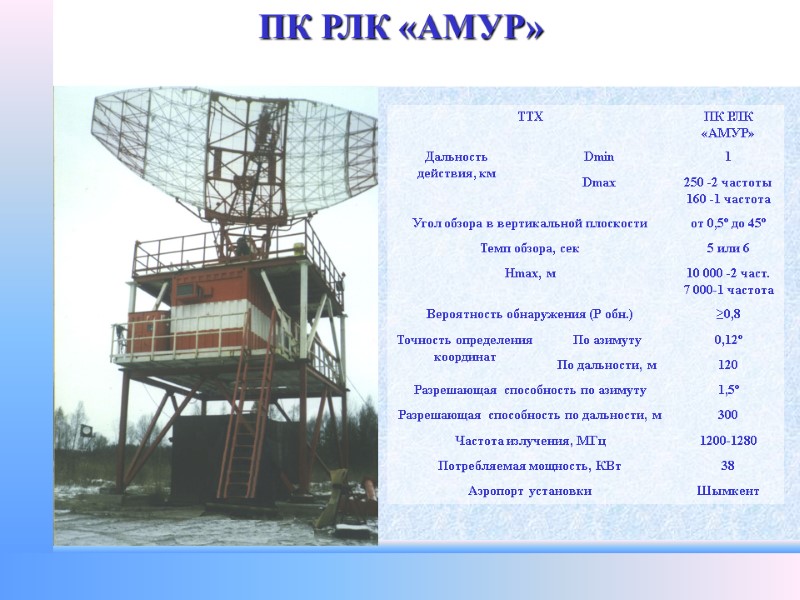

ПК РЛК «АМУР»

Стационарный модернизированный диспетчерский радиолокатор ДРЛ-7СМ

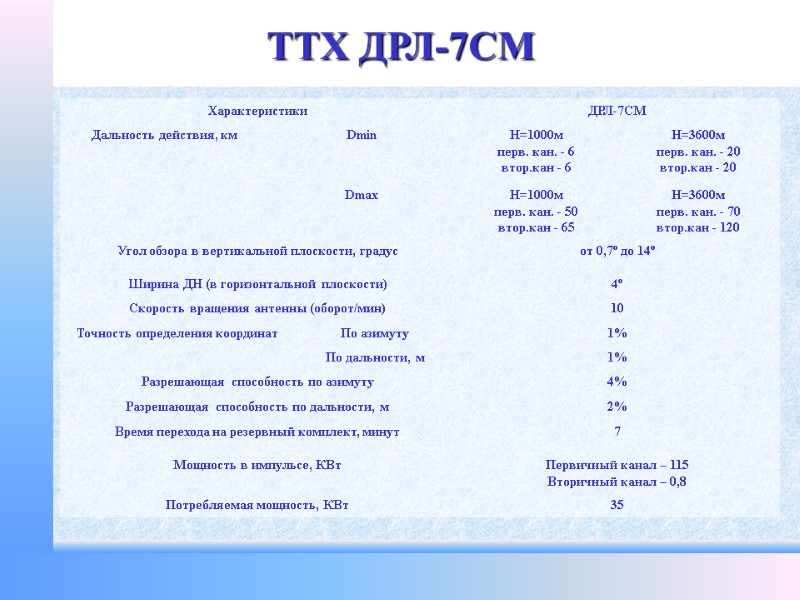

ТТХ ДРЛ-7СМ

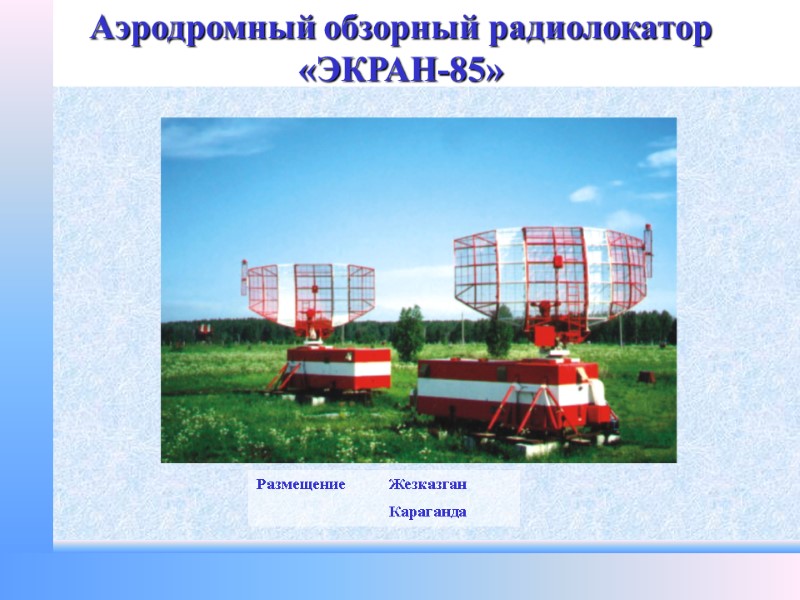

Аэродромный обзорный радиолокатор «ЭКРАН-85»

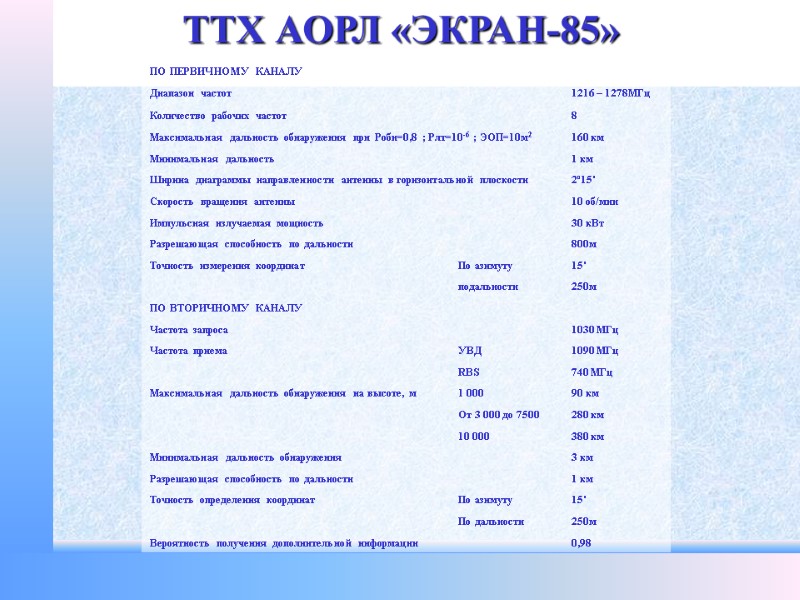

ТТХ АОРЛ «ЭКРАН-85»

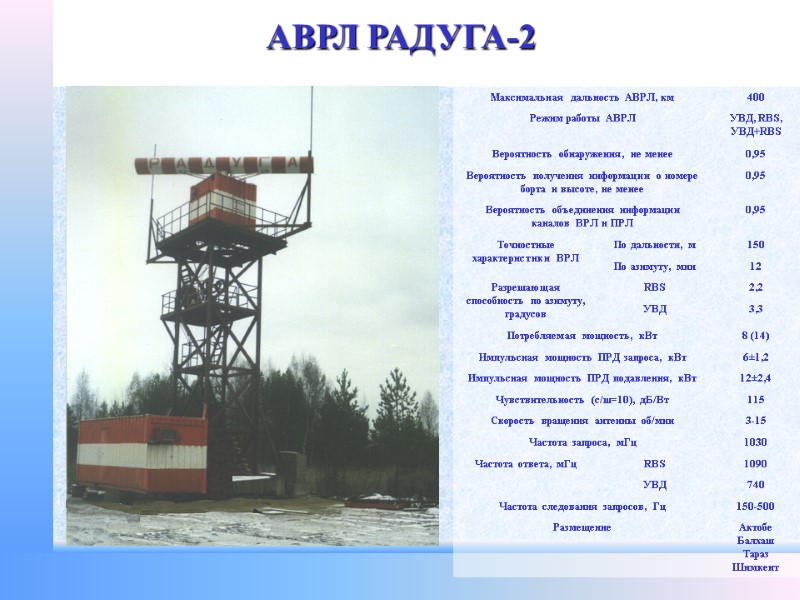

АВРЛ РАДУГА-2

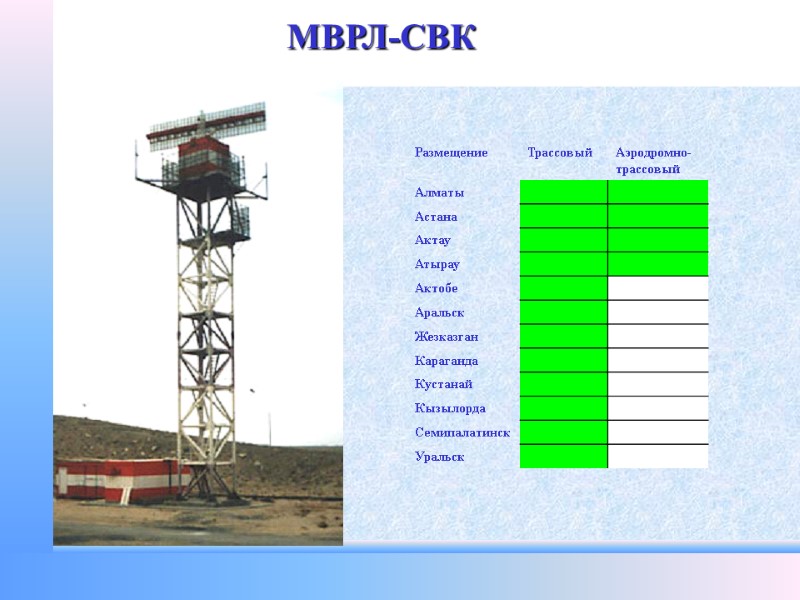

МВРЛ-СВК

ТТХ МВРЛ-СВК

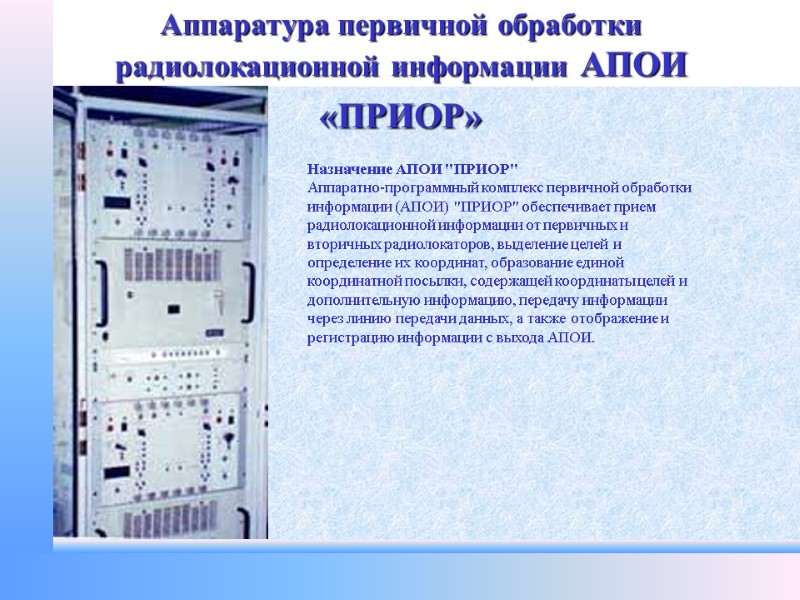

Аппаратура первичной обработки радиолокационной информации АПОИ «ПРИОР» Назначение АПОИ "ПРИОР" Аппаратно-программный комплекс первичной обработки информации (АПОИ) "ПРИОР" обеспечивает прием радиолокационной информации от первичных и вторичных радиолокаторов, выделение целей и определение их координат, образование единой координатной посылки, содержащей координаты целей и дополнительную информацию, передачу информации через линию передачи данных, а также отображение и регистрацию информации с выхода АПОИ.

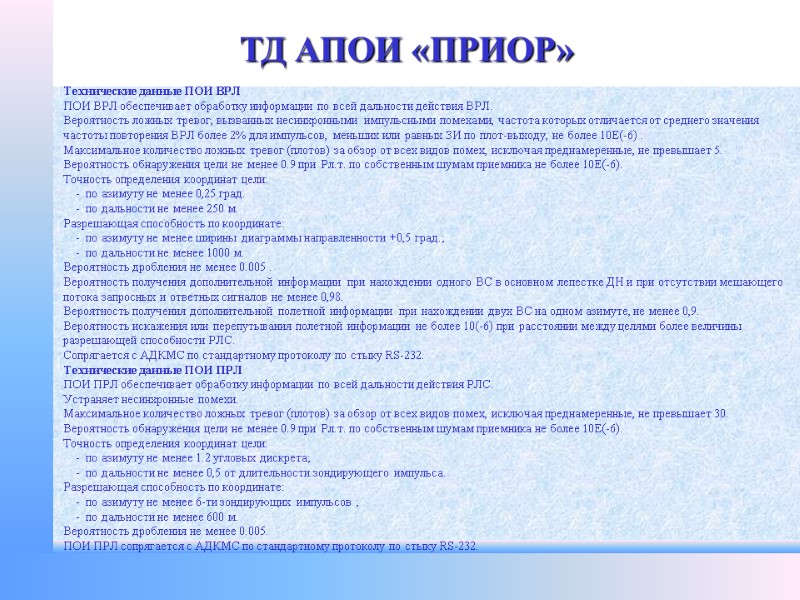

ТД АПОИ «ПРИОР» Технические данные ПОИ ВРЛ ПОИ ВРЛ обеспечивает обработку информации по всей дальности действия ВРЛ. Вероятность ложных тревог, вызванных несинхронными импульсными помехами, частота которых отличается от среднего значения частоты повторения ВРЛ более 2% для импульсов, меньших или равных ЗИ по плот-выходу, не более 10E(-6) . Максимальное количество ложных тревог (плотов) за обзор от всех видов помех, исключая преднамеренные, не превышает 5. Вероятность обнаружения цели не менее 0.9 при Pл.т. по собственным шумам приемника не более 10Е(-6). Точность определения координат цели: - по азимуту не менее 0,25 град. - по дальности не менее 250 м. Разрешающая способность по координате: - по азимуту не менее ширины диаграммы направленности +0,5 град.; - по дальности не менее 1000 м. Вероятность дробления не менее 0.005 . Вероятность получения дополнительной информации при нахождении одного ВС в основном лепестке ДН и при отсутствии мешающего потока запросных и ответных сигналов не менее 0,98. Вероятность получения дополнительной полетной информации при нахождении двух ВС на одном азимуте, не менее 0,9. Вероятность искажения или перепутывания полетной информации не более 10(-6) при расстоянии между целями более величины разрешающей способности РЛС. Сопрягается с АДКМС по стандартному протоколу по стыку RS-232. Технические данные ПОИ ПРЛ ПОИ ПРЛ обеспечивает обработку информации по всей дальности действия РЛС. Устраняет несинхронные помехи. Максимальное количество ложных тревог (плотов) за обзор от всех видов помех, исключая преднамеренные, не превышает 30. Вероятность обнаружения цели не менее 0.9 при Pл.т. по собственным шумам приемника не более 10Е(-6). Точность определения координат цели: - по азимуту не менее 1.2 угловых дискрета; - по дальности не менее 0,5 от длительности зондирующего импульса. Разрешающая способность по координате: - по азимуту не менее 6-ти зондирующих импульсов ; - по дальности не менее 600 м. Вероятность дробления не менее 0.005. ПОИ ПРЛ сопрягается с АДКМС по стандартному протоколу по стыку RS-232.

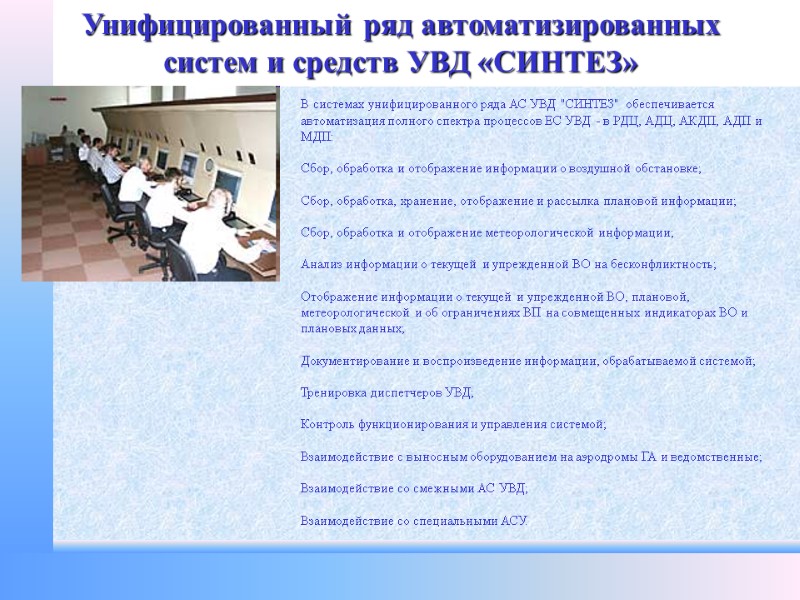

Унифицированный ряд автоматизированных систем и средств УВД «СИНТЕЗ» В системах унифицированного ряда АС УВД "СИНТЕЗ" обеспечивается автоматизация полного спектра процессов ЕС УВД - в РДЦ, АДЦ, АКДП, АДП и МДП: Сбор, обработка и отображение информации о воздушной обстановке; Сбор, обработка, хранение, отображение и рассылка плановой информации; Сбор, обработка и отображение метеорологической информации; Анализ информации о текущей и упрежденной ВО на бесконфликтность; Отображение информации о текущей и упрежденной ВО, плановой, метеорологической и об ограничениях ВП на совмещенных индикаторах ВО и плановых данных; Документирование и воспроизведение информации, обрабатываемой системой; Тренировка диспетчеров УВД; Контроль функционирования и управления системой; Взаимодействие с выносным оборудованием на аэродромы ГА и ведомственные; Взаимодействие со смежными АС УВД; Взаимодействие со специальными АСУ.

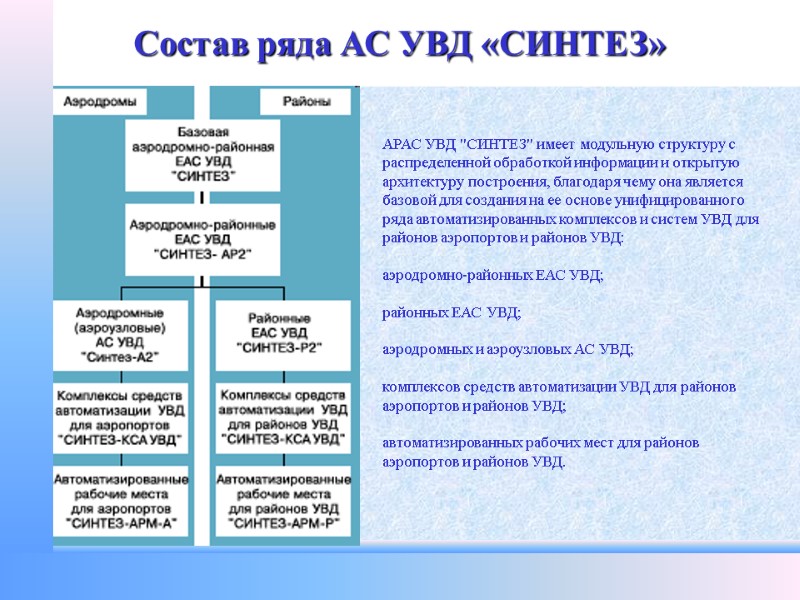

Состав ряда АС УВД «СИНТЕЗ» АРАС УВД "СИНТЕЗ" имеет модульную структуру с распределенной обработкой информации и открытую архитектуру построения, благодаря чему она является базовой для создания на ее основе унифицированного ряда автоматизированных комплексов и систем УВД для районов аэропортов и районов УВД: аэродромно-районных ЕАС УВД; районных ЕАС УВД; аэродромных и аэроузловых АС УВД; комплексов средств автоматизации УВД для районов аэропортов и районов УВД; автоматизированных рабочих мест для районов аэропортов и районов УВД.

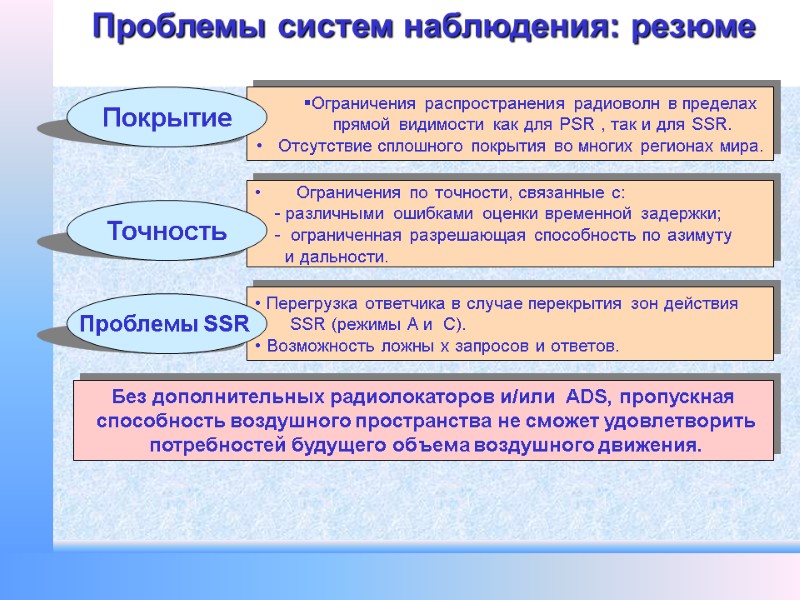

Перегрузка ответчика в случае перекрытия зон действия SSR (режимы A и C). Возможность ложны х запросов и ответов. Ограничения по точности, связанные с: - различными ошибками оценки временной задержки; - ограниченная разрешающая способность по азимуту и дальности. Точность Проблемы SSR Ограничения распространения радиоволн в пределах прямой видимости как для PSR , так и для SSR. Отсутствие сплошного покрытия во многих регионах мира. Покрытие Без дополнительных радиолокаторов и/или ADS, пропускная способность воздушного пространства не сможет удовлетворить потребностей будущего объема воздушного движения. Проблемы систем наблюдения: резюме

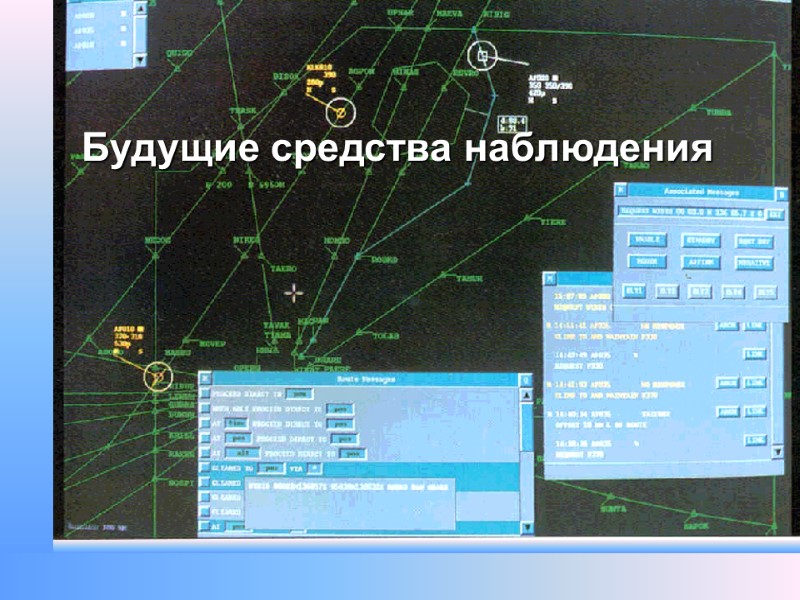

Будущие средства наблюдения

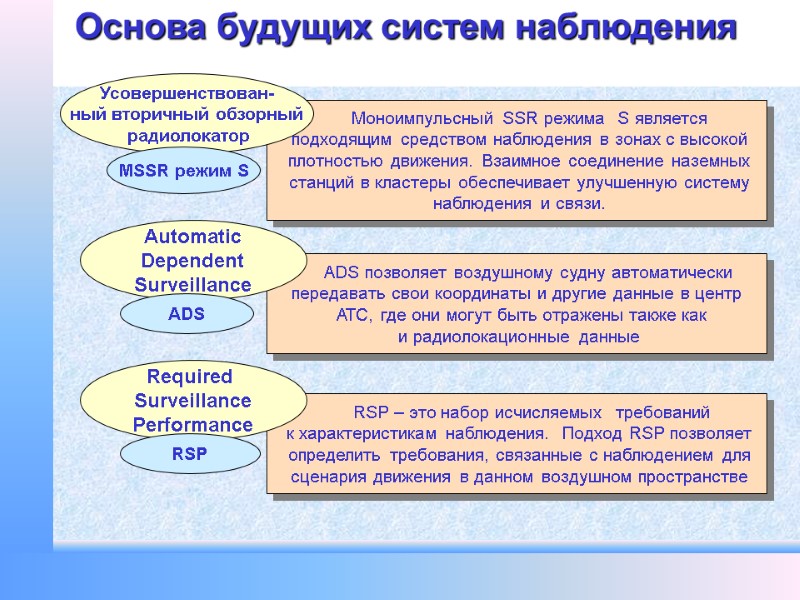

Основа будущих систем наблюдения Моноимпульсный SSR режима S является подходящим средством наблюдения в зонах с высокой плотностью движения. Взаимное соединение наземных станций в кластеры обеспечивает улучшенную систему наблюдения и связи. ADS позволяет воздушному судну автоматически передавать свои координаты и другие данные в центр АТС, где они могут быть отражены также как и радиолокационные данные RSP – это набор исчисляемых требований к характеристикам наблюдения. Подход RSP позволяет определить требования, связанные с наблюдением для сценария движения в данном воздушном пространстве Усовершенствован- ный вторичный обзорный радиолокатор Automatic Dependent Surveillance Required Surveillance Performance MSSR режим S ADS RSP

Режимы SSR Результаты применения SSR в целях наблюдения могут быть улучшены благодаря режиму S, в котором каждому воздушному судну назначается свой 24-битовый адрес. Это дает возможность селективного запроса воздушных судов оборудованных ответчиками режима S и исключить ситуацию взаимных помех от нескольких ответчиков( garbling). Режим S также обеспечивает двунаправленную линию передачи между наземным радиолокатором и ответчиками режима S. Режим S разработан для поддержки ACAS, и он совместим с обычными SSR. Режим A Координаты (азимут, дальность)+ передача идентификационного номера воздушного судна Режим C Координаты (азимут, дальность)+ передача барометрической высоты воздушного судна Режим S

Основные качества SSR Mode S Селективная адресация и моноимпульсная техника позволяют преодолеть большинство проблем обычных SSR Улучшенное наблюдение (расширенный набор данных) и высокое разрешение (инкремент 25 футов) по высоте Операционная совместимость с обычными SSR и поддержка ACAS Услуги линии передачи данных, поддерживающей Связь(ATN), Навигацию (DGNSS, TIS-B) и Наблюдение (ADS) ICAO SARP, относящиеся к режиму S уже завершены и этот режим стандартизован на международном уровне MSSR Selective Mode(S) свойства

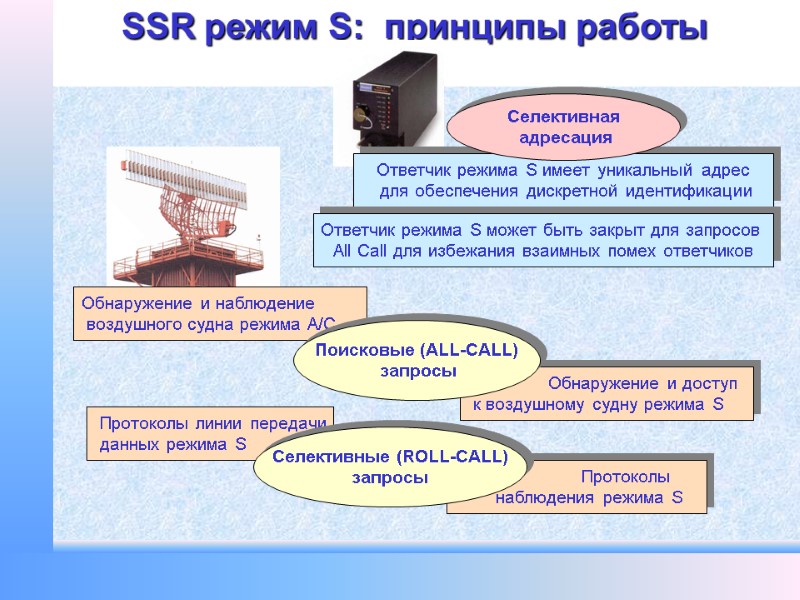

Протоколы наблюдения режима S Обнаружение и доступ к воздушному судну режима S SSR режим S: принципы работы Обнаружение и наблюдение воздушного судна режима A/C Ответчик режима S имеет уникальный адрес для обеспечения дискретной идентификации Селективная адресация Протоколы линии передачи данных режима S Поисковые (ALL-CALL) запросы Селективные (ROLL-CALL) запросы Ответчик режима S может быть закрыт для запросов All Call для избежания взаимных помех ответчиков

Наблюдение SSR Режима S Селективная адресация Моноимпульсное определение азимута Обнаружение/коррекция ошибок Наблюдение одним запросом/ответом на обороте антенны Адаптивное повторение запросов Общий опрос All-Сall Свойства

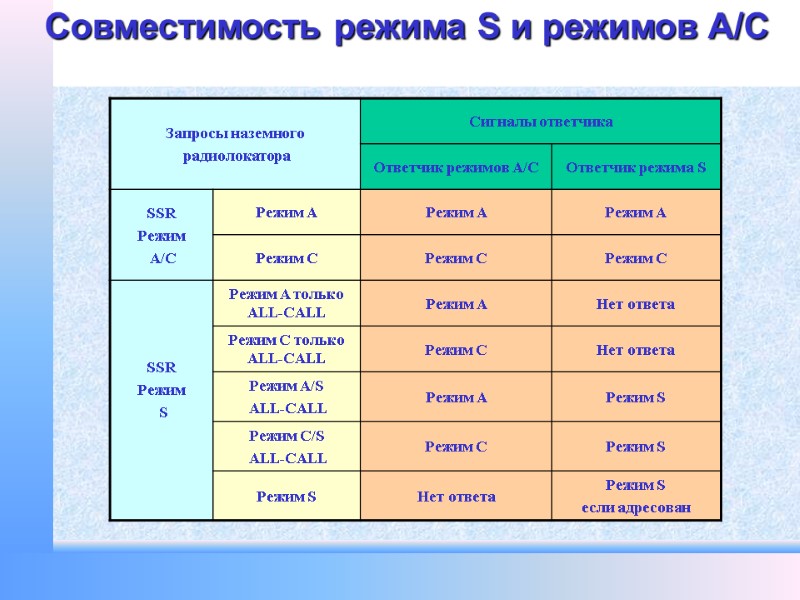

Совместимость режима S и режимов A/C

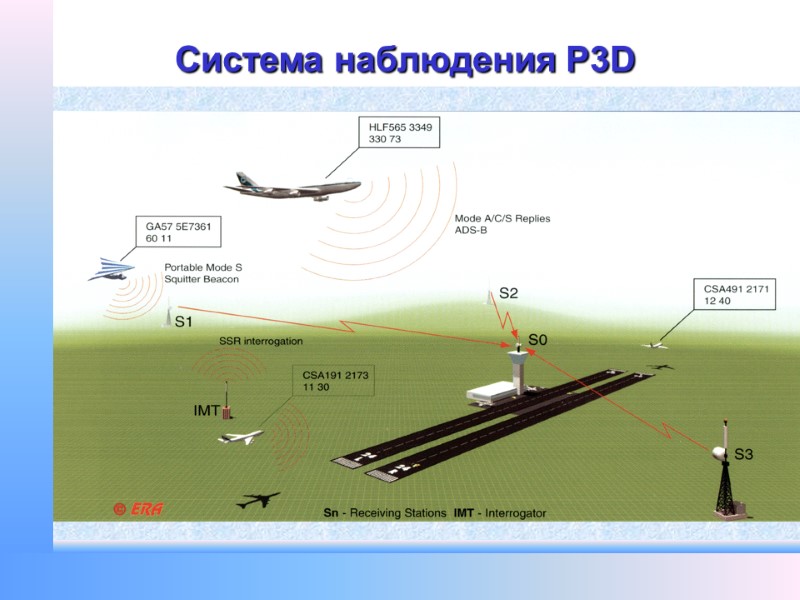

Система наблюдения P3D

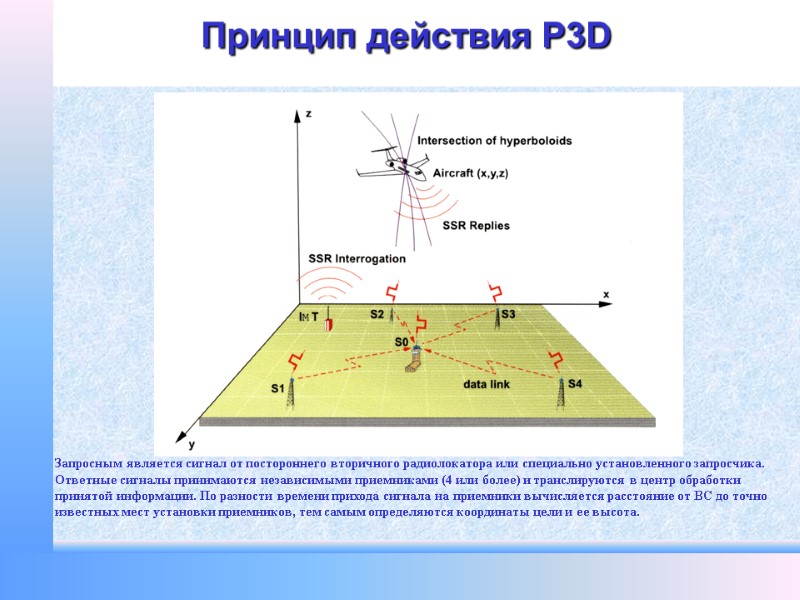

Принцип действия P3D Запросным является сигнал от постороннего вторичного радиолокатора или специально установленного запросчика. Ответные сигналы принимаются независимыми приемниками (4 или более) и транслируются в центр обработки принятой информации. По разности времени прихода сигнала на приемники вычисляется расстояние от ВС до точно известных мест установки приемников, тем самым определяются координаты цели и ее высота.

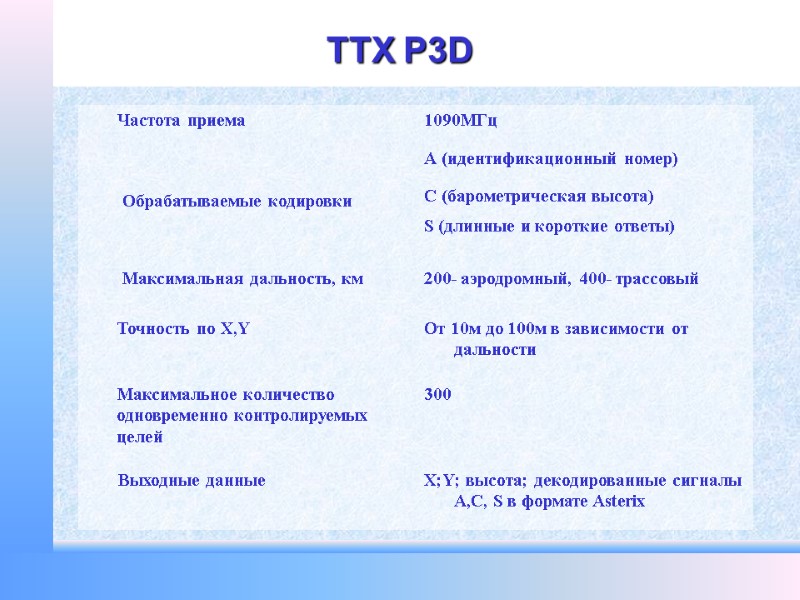

ТТХ P3D

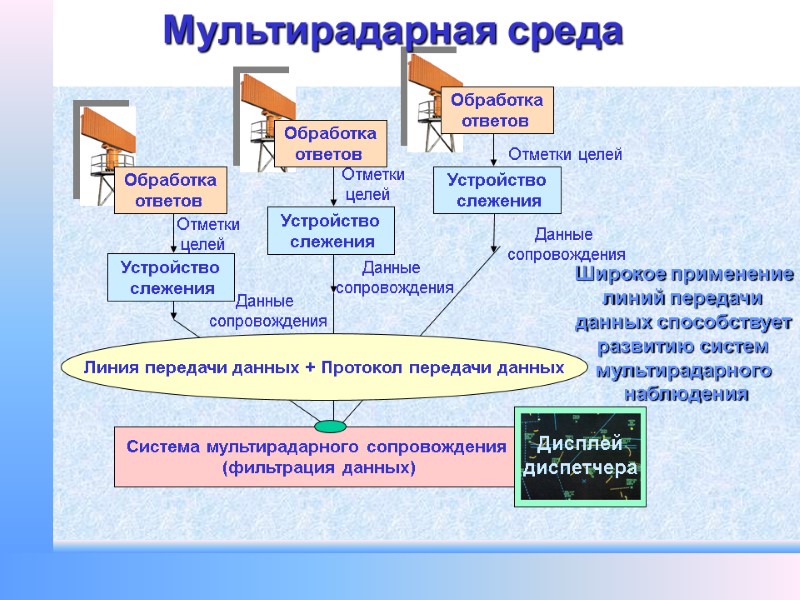

Мультирадарная среда Обработка ответов Устройство слежения Данные сопровождения Система мультирадарного сопровождения (фильтрация данных) Линия передачи данных + Протокол передачи данных Широкое применение линий передачи данных способствует развитию систем мультирадарного наблюдения Отметки целей Дисплей диспетчера Обработка ответов Обработка ответов Устройство слежения Устройство слежения Данные сопровождения Данные сопровождения Отметки целей Отметки целей
