Системы координат географические плоские прямоугольные полярные Система

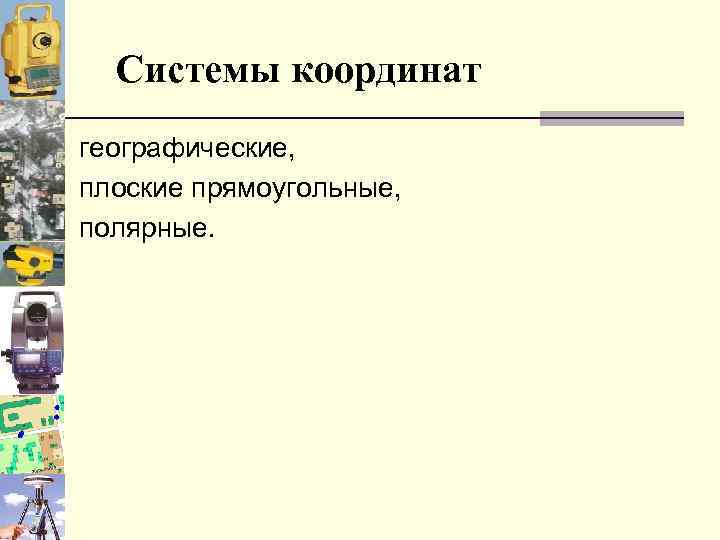

Системы координат географические, плоские прямоугольные, полярные.

Система географических координат система геодезических координат

Система плоских прямоугольных координат Прямоугольная сетка

Полярные координаты r — радиус-вектор β - угол точки.

Понятие о зональной системе плоских прямоугольных координат Гаусса – Крюгера. х= 123 456, 78 м у= 5 634 657, 23 м (5 -я зона, 634 657, 23 м- 500 000 м = 134 657, 23 м)

Системы высот НА и Нв - абсолютные отметки Нв усл – условная отметка h - относительная отметка (превышение)

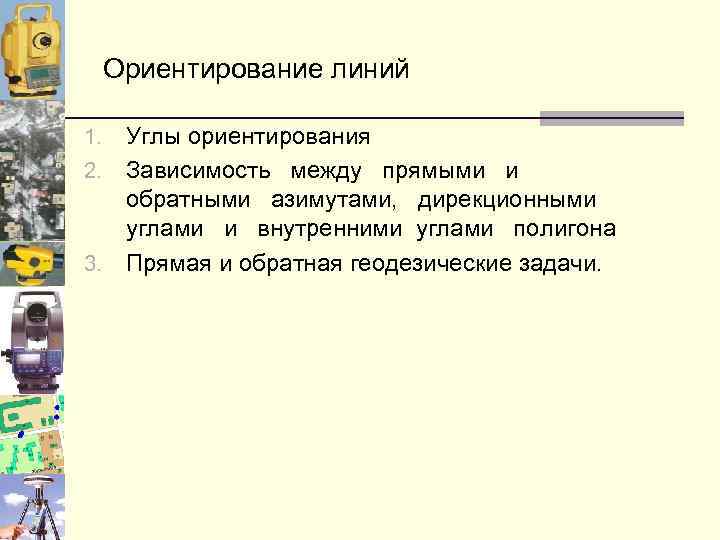

Ориентирование линий Углы ориентирования 2. Зависимость между прямыми и обратными азимутами, дирекционными углами и внутренними углами полигона 3. Прямая и обратная геодезические задачи. 1.

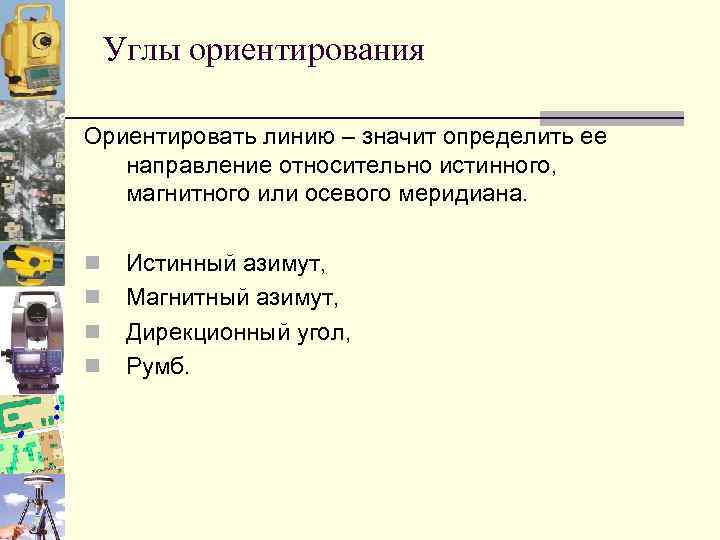

Углы ориентирования Ориентировать линию – значит определить ее направление относительно истинного, магнитного или осевого меридиана. n n Истинный азимут, Магнитный азимут, Дирекционный угол, Румб.

Углы ориентирования. А =α + γ, А =Аm +δ, α= Аm +(δ- γ) где γ - сближение меридианов δ- склонение магнитной стрелки, А – истинный азимут, Аm- магнитный азимут, α – дирекционный угол. На рисунке приведены положительные значения γ и δ.

Углы ориентирования: румб Пример: СВ: 43º 17´

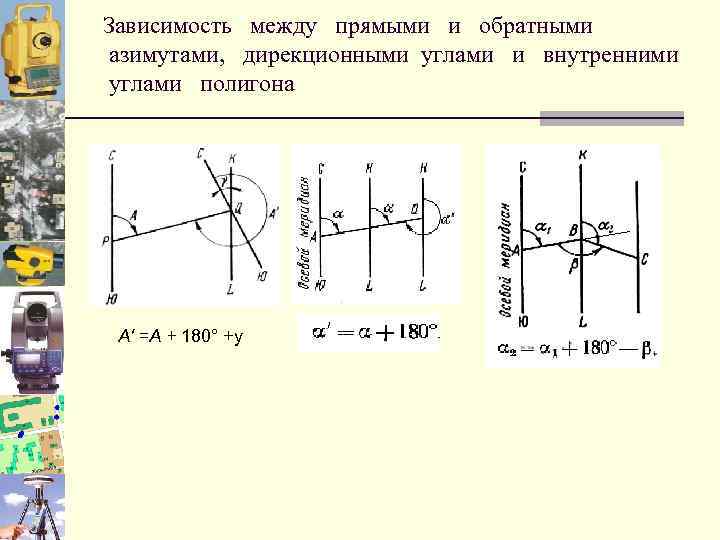

Зависимость между прямыми и обратными азимутами, дирекционными углами и внутренними углами полигона А' =А + 180° +у

Прямая геодезическая задача Известно: Найти: где

Обратная геодезическая задача Известно: Найти: или
