Системы инженерного оборудования зданий для создания и обеспечения заданного микроклимата помещений
n Системы отопления (СО) служат для создания и поддержания в помещениях в холодный период года необходимых температур воздуха, регламентируемых соответствующими нормами. n Системы вентиляции (СВ) предназначены для удаления из помещений загрязненного и подачу в них чистого воздуха, т. е. поддержании воздушного режима в помещении, при этом расчетная температура внутреннего воздуха не должна изменяться. Система вентиляции состоит из устройства для нагревания, увлажнения и осушения приточного воздуха.
n Системы кондиционирования воздуха (СКВ) являются более совершенными средствами создания и обеспечения в помещениях улучшенного микроклимата, т. е. заданных параметров воздуха: температуры, влажности и чистоты при допустимой скорости движения воздуха в помещении независимо от наружных метеорологических условий и переменных по времени вредных выделений в помещениях. Системы кондиционирования воздуха состоят из устройств термовлажностной обработки воздуха, очистки его от пыли, биологических загрязнений и запахов, перемещения и распределения воздуха в помещении, автоматического управления оборудованием и аппаратурой.

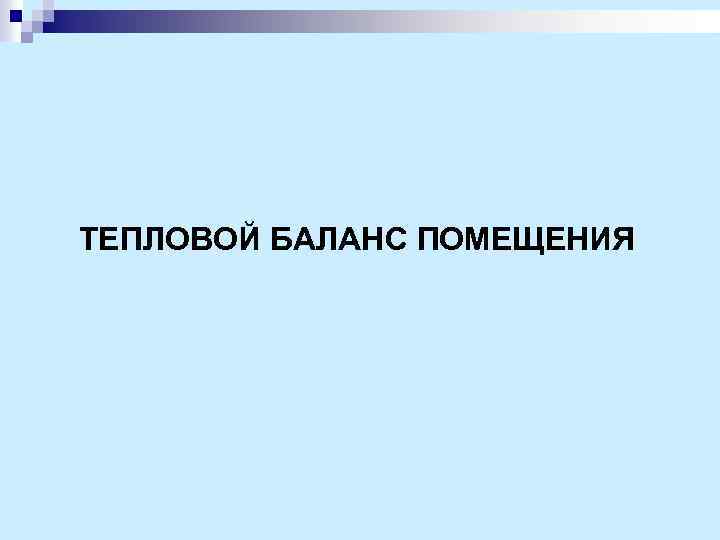

ТЕПЛОВОЙ БАЛАНС ПОМЕЩЕНИЯ

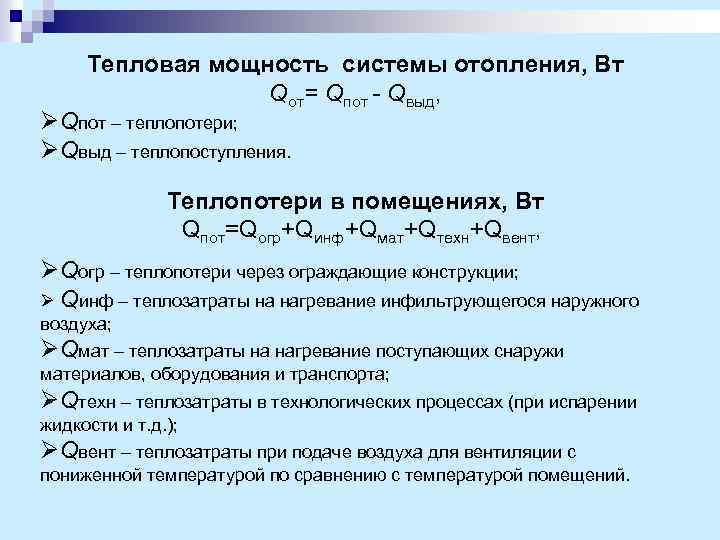

Тепловая мощность системы отопления, Вт Qот= Qпот Qвыд, ØQпот – теплопотери; ØQвыд – теплопоступления. Теплопотери в помещениях, Вт Qпот=Qогр+Qинф+Qмат+Qтехн+Qвент, ØQогр – теплопотери через ограждающие конструкции; Ø Qинф – теплозатраты на нагревание инфильтрующегося наружного воздуха; ØQмат – теплозатраты на нагревание поступающих снаружи материалов, оборудования и транспорта; ØQтехн – теплозатраты в технологических процессах (при испарении жидкости и т. д. ); ØQвент – теплозатраты при подаче воздуха для вентиляции с пониженной температурой по сравнению с температурой помещений.

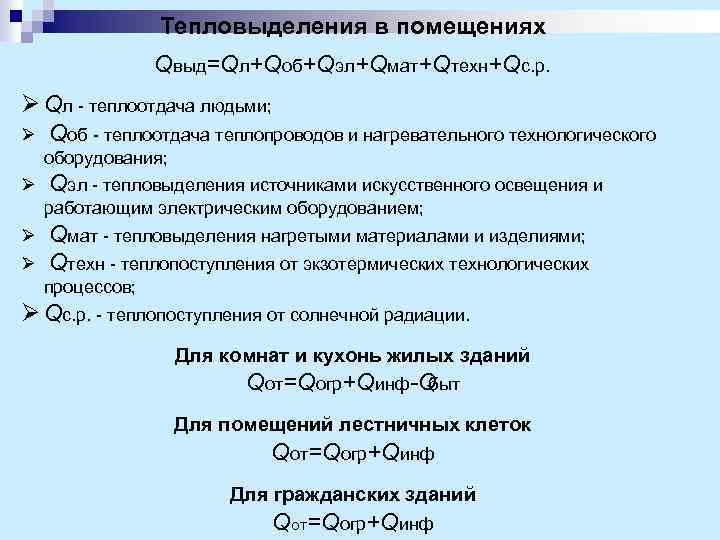

Тепловыделения в помещениях Qвыд=Qл+Qоб+Qэл+Qмат+Qтехн+Qс. р. Ø Qл - теплоотдача людьми; Ø Qоб - теплоотдача теплопроводов и нагревательного технологического оборудования; Ø Qэл - тепловыделения источниками искусственного освещения и работающим электрическим оборудованием; Ø Ø Qмат - тепловыделения нагретыми материалами и изделиями; Qтехн - теплопоступления от экзотермических технологических процессов; Ø Qс. р. - теплопоступления от солнечной радиации. Для комнат и кухонь жилых зданий Qот=Qогр+Qинф Q быт Для помещений лестничных клеток Qот=Qогр+Qинф Для гражданских зданий Qот=Qогр+Qинф

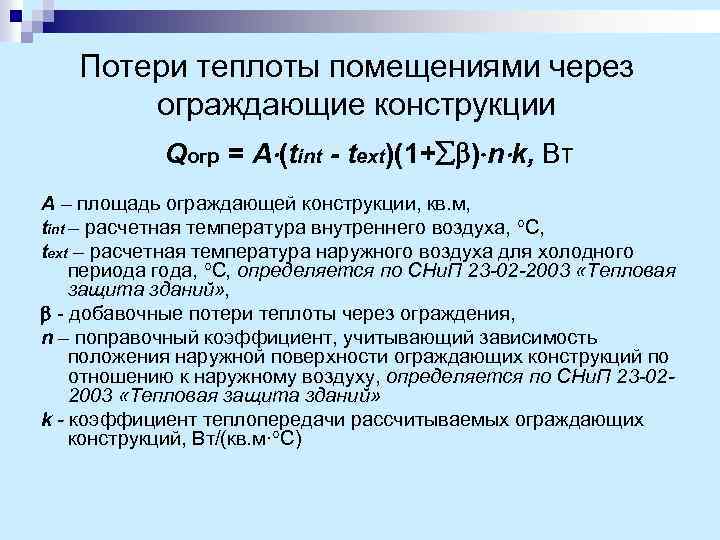

Потери теплоты помещениями через ограждающие конструкции Qогр = A (tint - text)(1+ ) n k, Вт A – площадь ограждающей конструкции, кв. м, tint – расчетная температура внутреннего воздуха, С, text – расчетная температура наружного воздуха для холодного периода года, С, определяется по СНи. П 23 02 2003 «Тепловая защита зданий» , - добавочные потери теплоты через ограждения, n – поправочный коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, определяется по СНи. П 23 02 2003 «Тепловая защита зданий» k коэффициент теплопередачи рассчитываемых ограждающих конструкций, Вт/(кв. м· С)

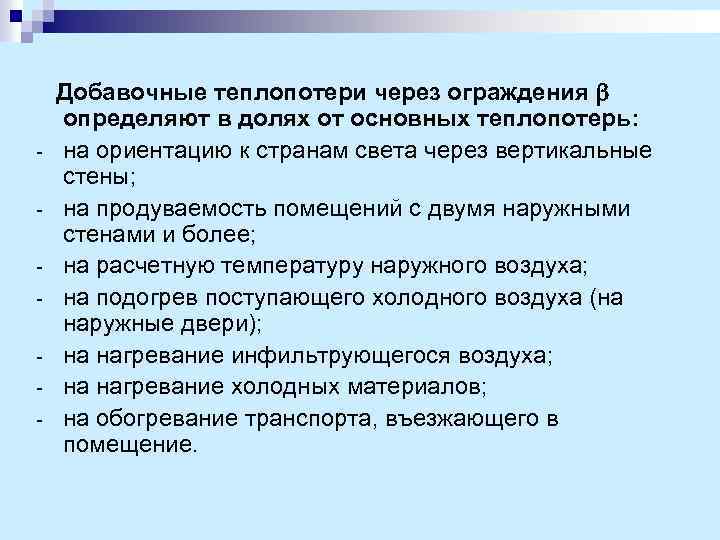

- Добавочные теплопотери через ограждения определяют в долях от основных теплопотерь: на ориентацию к странам света через вертикальные стены; на продуваемость помещений с двумя наружными стенами и более; на расчетную температуру наружного воздуха; на подогрев поступающего холодного воздуха (на наружные двери); на нагревание инфильтрующегося воздуха; на нагревание холодных материалов; на обогревание транспорта, въезжающего в помещение.
