Системы фасадного утепления штукатурного типа на примере системы

Системы фасадного утепления штукатурного типа на примере системы CERESIT Порядок семинара: День 1 Теоретические основы утепления фасадов Официальные разрешительные документы на систему, материалы и комплектующие Cистема утепления Ceresit: технология монтажа, основные этапы контроля, типовые ошибки монтажа День 2 Основные практические приемы монтажа Экзамен

«Вечная борьба» с теплопотерями ОКНА Частичный эффект ДВЕРИ

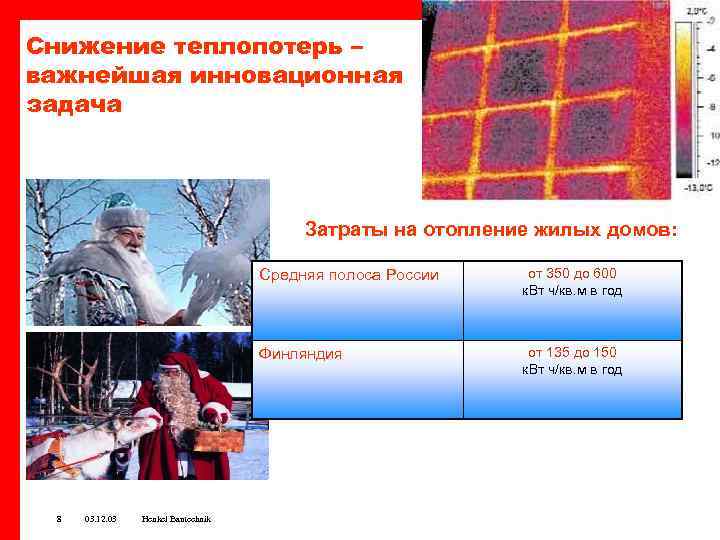

Снижение теплопотерь – важнейшая инновационная задача Затраты на отопление жилых домов: Средняя полоса России Финляндия 8 03. 12. 03 Henkel Bautechnik от 350 до 600 к. Вт ч/кв. м в год от 135 до 150 к. Вт ч/кв. м в год

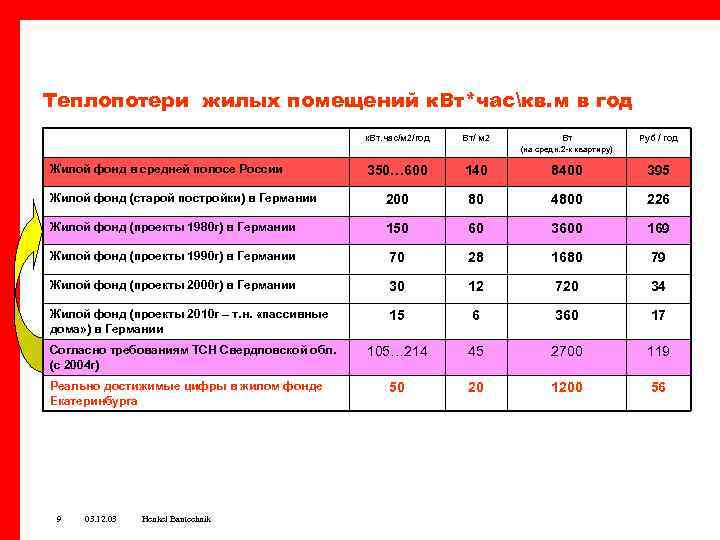

Теплопотери жилых помещений к. Вт*часкв. м в год к. Вт. час/м 2/год Вт/ м 2 Вт Руб / год (на средн. 2 -к квартиру) Жилой фонд в средней полосе России 350… 600 140 8400 395 Жилой фонд (старой постройки) в Германии 200 80 4800 226 Жилой фонд (проекты 1980 г) в Германии 150 60 3600 169 Жилой фонд (проекты 1990 г) в Германии 70 28 1680 79 Жилой фонд (проекты 2000 г) в Германии 30 12 720 34 Жилой фонд (проекты 2010 г – т. н. «пассивные дома» ) в Германии 15 6 360 17 105… 214 45 2700 119 50 20 1200 56 Согласно требованиям ТСН Свердловской обл. (с 2004 г) Реально достижимые цифры в жилом фонде Екатеринбурга 9 03. 12. 03 Henkel Bautechnik

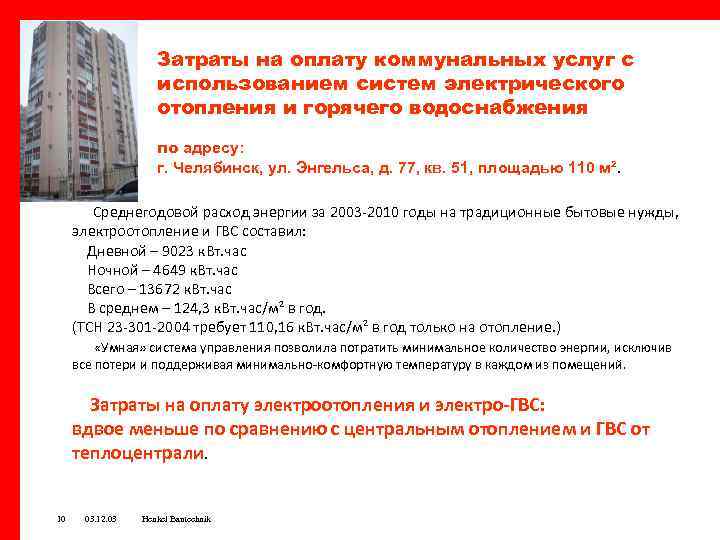

Затраты на оплату коммунальных услуг с использованием систем электрического отопления и горячего водоснабжения по адресу: г. Челябинск, ул. Энгельса, д. 77, кв. 51, площадью 110 м². Среднегодовой расход энергии за 2003 -2010 годы на традиционные бытовые нужды, электроотопление и ГВС составил: Дневной – 9023 к. Вт. час Ночной – 4649 к. Вт. час Всего – 13672 к. Вт. час В среднем – 124, 3 к. Вт. час/м² в год. (ТСН 23 -301 -2004 требует 110, 16 к. Вт. час/м² в год только на отопление. ) «Умная» система управления позволила потратить минимальное количество энергии, исключив все потери и поддерживая минимально-комфортную температуру в каждом из помещений. Затраты на оплату электроотопления и электро-ГВС: вдвое меньше по сравнению с центральным отоплением и ГВС от теплоцентрали. 10 03. 12. 03 Henkel Bautechnik

Начинаем сокращение энергозатрат Структура расхода энергии: - 70… 80% энергии расходуется на отопление - 10… 12% на горячее водоснабжение и электроснабжение 11 03. 12. 03 Henkel Bautechnik

Принципы энергосбережения • • 12 Основная доля потерь тепла приходится на фасады здания Целесообразно оптимизировать все источники тепловых потерь 03. 12. 03 Henkel Bautechnik

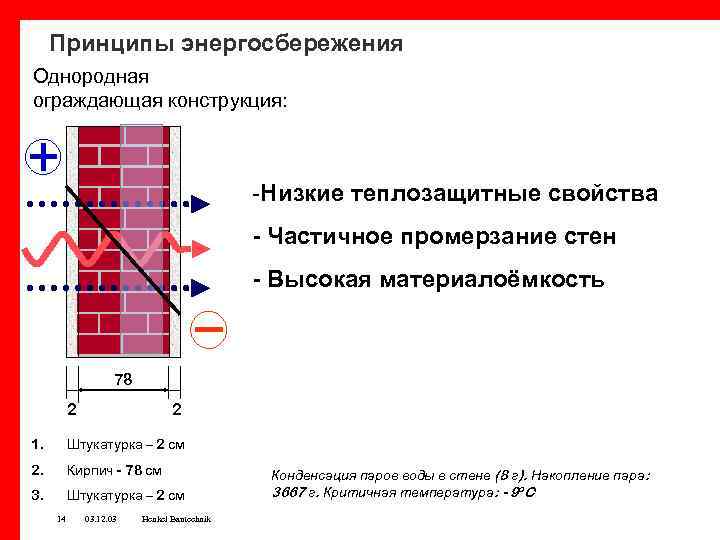

Принципы энергосбережения Однородная ограждающая конструкция: p [h. Pa] -Низкие теплозащитные свойства φi=55% - Частичное промерзание стен p =13. 31 h. Pa Зона - Высокая материалоёмкость конденсации φe=85% p =1. 909 h. Pa t =-12. 5°C 78 2 2 1. Штукатурка – 2 см 2. Кирпич - 78 см 3. Штукатурка – 2 см 14 03. 12. 03 Henkel Bautechnik Паропроницаемость стены Давление пара Конденсация паров воды в стене (8 г). Накопление пара: 3667 г. Критичная температура: - 9 o. C.

Выхода нет – пора утепляться Но как? Title slide

Главный принцип утепления фасада Природа сама подсказывает нам, какой должна быть система утепления фасадов зданий. Белый медведь прекрасно себя чувствует в холодных условиях. Теплая меховая шуба надежно защищает его от лютых морозов и при этом не мешает коже дышать. Задача фасадных теплоизоляционных систем: достижение оптимального баланса влажности и температуры в помещениях с минимальными затратами на отопление и кондиционирование. 20 03. 12. 03 Henkel Bautechnik

СИСТЕМЫ УТЕПЛЕНИЯ: выбираем варианты? Title slide

СИСТЕМЫ УТЕПЛЕНИЯ: какую выбрать? 1. Утепление изнутри Title slide

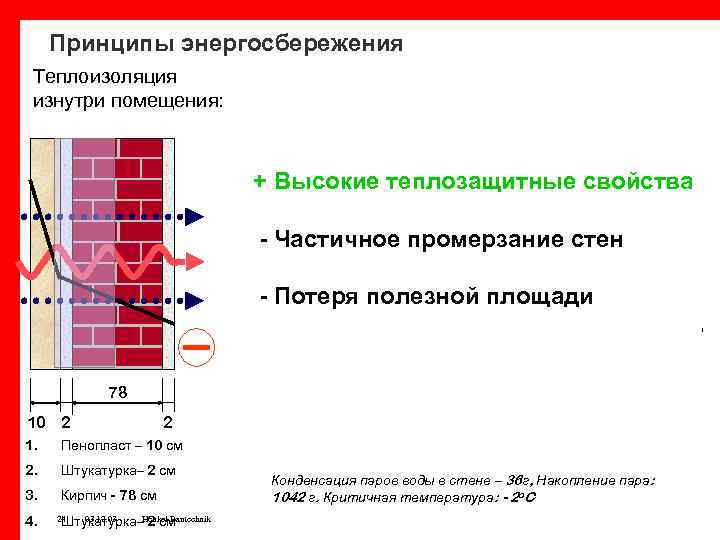

Принципы энергосбережения Теплоизоляция изнутри помещения: p [h. Pa] + Высокие теплозащитные свойства - Частичное промерзание стен Зона φi=55% p =13. 31 h. Pa конденсации - Потеря полезной площади φe=85% p =3. 206 h. Pa t =-6. 3°C 78 10 2 2 1. Пенопласт – 10 см 2. Штукатурка– 2 см 3. Кирпич - 78 см 4. 24 03. 12. 03 Штукатурка–Henkel Bautechnik 2 см Паропроницаемость стены Давление пара Конденсация паров воды в стене – 36 г, Накопление пара: 1042 г. Критичная температура: - 2 o. C.

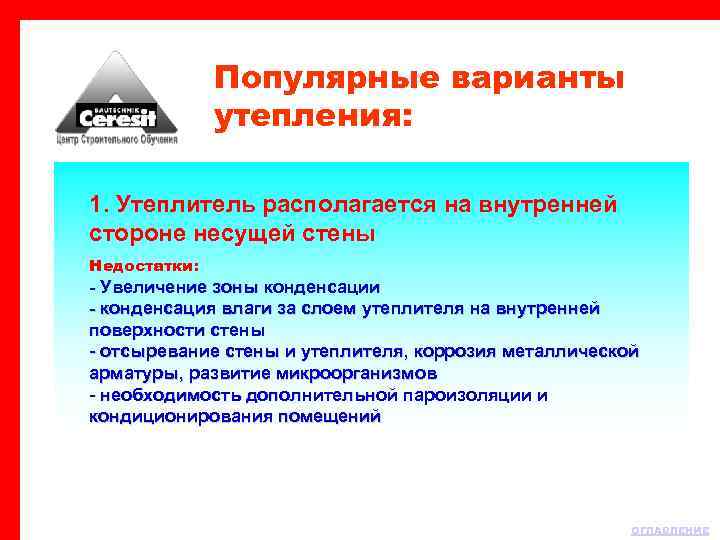

Популярные варианты утепления: 1. Утеплитель располагается на внутренней стороне несущей стены Недостатки: - Увеличение зоны конденсации - конденсация влаги за слоем утеплителя на внутренней поверхности стены - отсыревание стены и утеплителя, коррозия металлической арматуры, развитие микроорганизмов - необходимость дополнительной пароизоляции и кондиционирования помещений ОГЛАВЛЕНИЕ

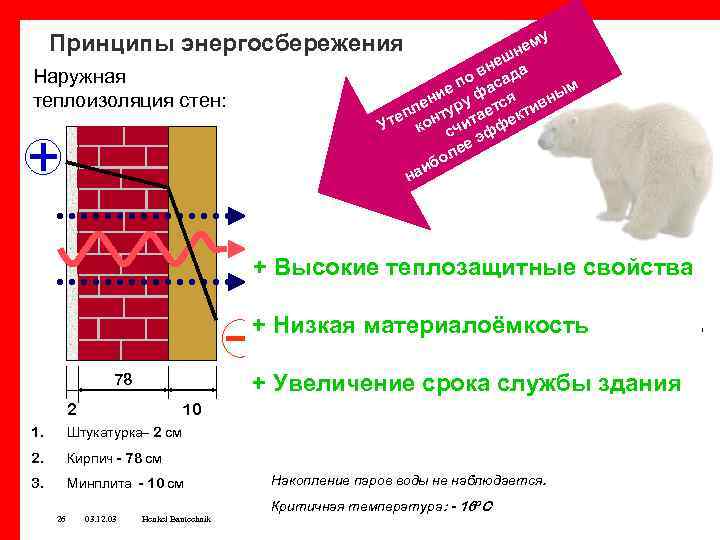

у ем н еш н о в сада п м ие у фа я ны н р тс ив ле еп онту итае ект Ут к сч ф эф ее ол иб на Принципы энергосбережения Наружная теплоизоляция стен: p [h. Pa] φi=55% p =13. 31 h. Pa + Высокие теплозащитные свойства + Низкая материалоёмкость φe=85% p =3. 206 h. Pa t =-6. 3°C + Увеличение срока службы здания 78 2 10 1. Штукатурка– 2 см 2. Кирпич - 78 см 3. Минплита - 10 см Паропроницаемость стены Накопление паров воды не наблюдается. Критичная температура: - 16 o. C. 26 03. 12. 03 Henkel Bautechnik Давление пара

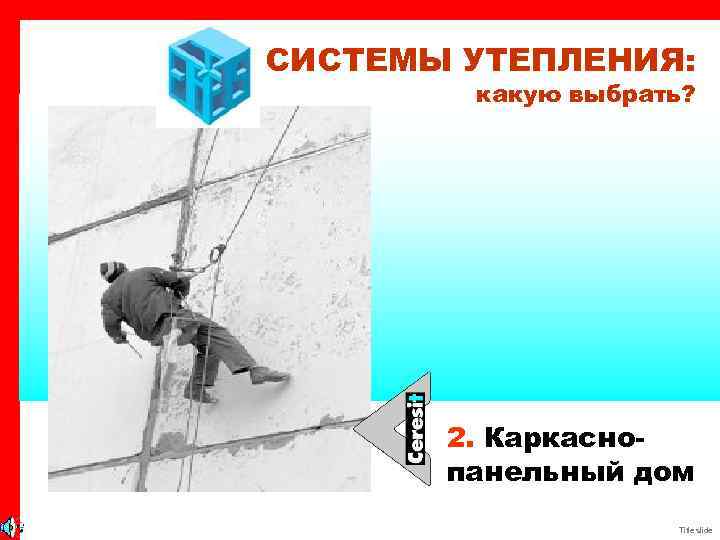

СИСТЕМЫ УТЕПЛЕНИЯ: какую выбрать? 2. Каркаснопанельный дом Title slide

Типы стен Трехслойные железобетонные панели Выбор фактурных и цветовых решений ограничен. Материалоемкость фасада – 600 кг/м 2. Теплотехническая однородность 0, 75. Слабым местом конструкции является наличие мостиков холода в зоне межпанельных стыков. +40 +20 0 Срок безремонтной эксплуатации определяется долговечностью герметизации межпанельных стыков и составляет 6 лет. -40 28 Теплопотери (Q) составляют 260 к. Вт·ч/м 2. Сметная стоимость 2 400 руб/м 2 фасада. Затраты на ввод единицы площади минимальные, исходя из соотношения полезной/конструкционной площади относительно себестоимости. 03. 12. 03 Henkel Bautechnik

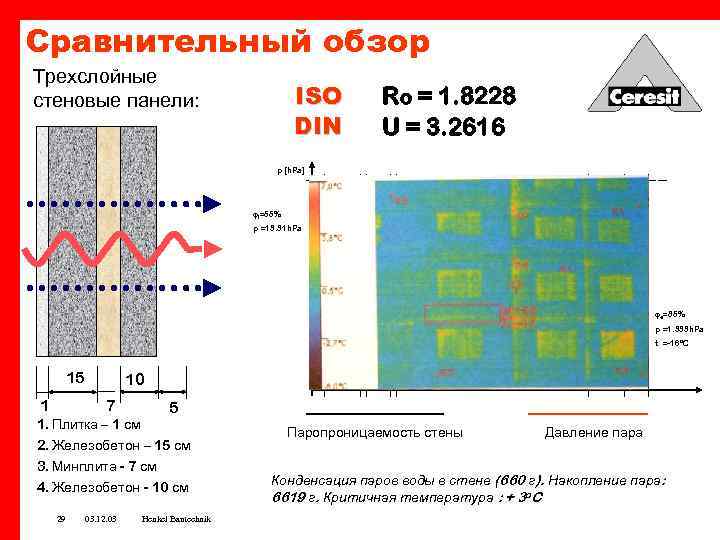

Сравнительный обзор Трехслойные стеновые панели: ISO DIN Ro = 1. 8228 U = 3. 2616 p [h. Pa] φi=55% p =13. 31 h. Pa Зона конденсации φe=85% p =1. 333 h. Pa t =-16°C 15 1 10 7 5 1. Плитка – 1 см 2. Железобетон – 15 см 3. Минплита - 7 см 4. Железобетон - 10 см 29 03. 12. 03 Henkel Bautechnik Паропроницаемость стены Давление пара Конденсация паров воды в стене (660 г). Накопление пара: 6619 г. Критичная температура : + 3 o. C

Популярные варианты утепления: 2. Утеплитель (п/полистирол) располагается внутри ж/б панели Недостатки: - разрыв внешнего теплового контура межпанельными швами - внешний слой панели не прогревается теплом изнутри здания и всегда находится в зоне отрицательных температур - между утеплителем и внешним слоем – выпадение конденсата - необходимость регулярных ремонтов межпанельных швов ОГЛАВЛЕНИЕ

Типы стен Трехслойные стеновые панели: Теплотехническая однородность: 0, 75 Межпанельные швы: «Мостики холода» 31 03. 12. 03 Henkel Bautechnik

СИСТЕМЫ УТЕПЛЕНИЯ: какую выбрать? вентканал 3. 3 -х слойная кладка Title slide

Типы стен Многослойные самонесущие стены с забутовочной теплоизоляцией при монолитно-каркасной несущей конструкции Выбор фактурных и цветовых решений ограничен номенклатурой производителей лицевого кирпича. +40 +20 0 Срок безремонтной эксплуатации определяется долговечностью забутовочной теплоизоляции и составляет 25 лет. -40 35 Материалоемкость фасада очень высокая, более 900 кг/м 2. Теплотехническая однородность 0, 78. Слабым местом конструкции является наличие мостиков холода в зоне междуэтажных перекрытий. Теплопотери (Q) = 250 к. Вт·ч/м 2. Сметная стоимость фасада 3 100 руб/м 2. Затраты на ввод единицы площади максимальные, исходя из соотношения полезной/конструкционной площади относительно себестоимости. 03. 12. 03 Henkel Bautechnik

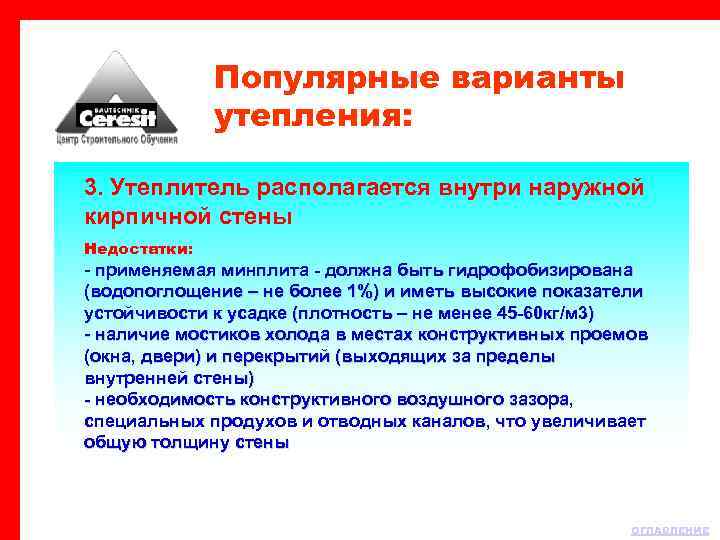

Популярные варианты утепления: 3. Утеплитель располагается внутри наружной кирпичной стены Недостатки: - применяемая минплита - должна быть гидрофобизирована (водопоглощение – не более 1%) и иметь высокие показатели устойчивости к усадке (плотность – не менее 45 -60 кг/м 3) - наличие мостиков холода в местах конструктивных проемов (окна, двери) и перекрытий (выходящих за пределы внутренней стены) - необходимость конструктивного воздушного зазора, специальных продухов и отводных каналов, что увеличивает общую толщину стены ОГЛАВЛЕНИЕ

Типы стен Многослойная кладка «колодцевого» типа: Теплотехническая однородность: 0, 78 Зоны перекрытий: «Мостики холода» 38 03. 12. 03 Henkel Bautechnik

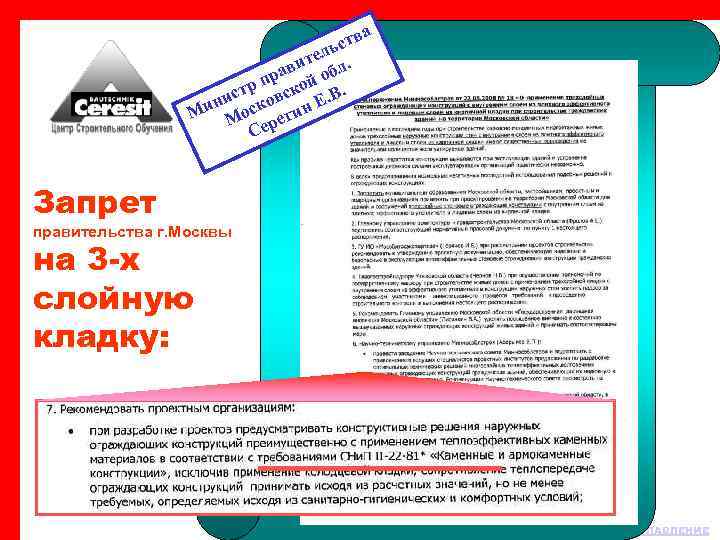

а ств ь тел л. и рав й об п стр овско Е. В. ини оск ин М М г ере С Запрет правительства г. Москвы на 3 -х слойную кладку: ОГЛАВЛЕНИЕ

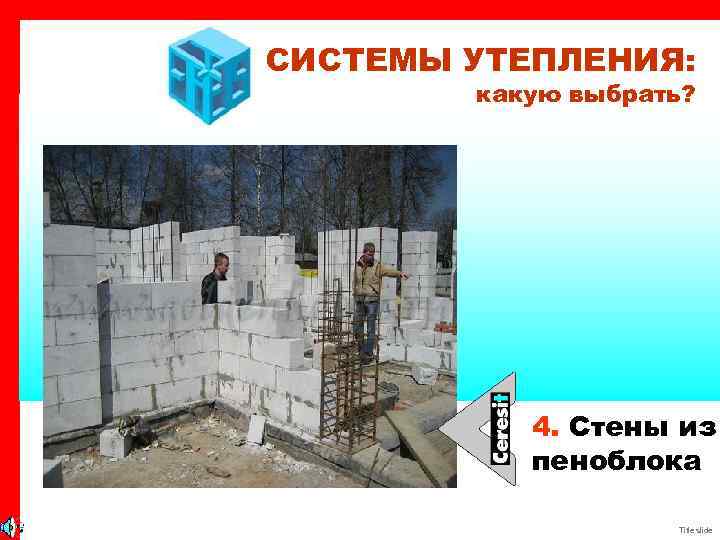

СИСТЕМЫ УТЕПЛЕНИЯ: какую выбрать? 4. Стены из пеноблока Title slide

12% полезной площади – дополнительно Вариант A Вариант Б Стена из пеноблока с отделкой облицовочным кирпичом Пеноблоки меньшей толщины и внешней системой утепления дополнительная полезная площадь (реализация дополнительных кв. метров окупает 3. 0 затраты на возведение наружных стен и их утепление) ФАСАД 400 ПОМЕЩЕНИЕ В ПЛАНЕ 3000 42 03. 12. 03 Henkel Bautechnik 0. 0 610 для регионов Урала 200

Популярные варианты утепления: 4. Внешние стены из газосиликатных, пенобетонных блоков, не требующих дополнительного утепления Недостатки: - неизбежный разрыв внешнего теплового контура в области цоколя, межэтажных перекрытий, несущего пояса в верхнем участке стен (под крышей), требующий дополнительного утепления (что может составлять до 30% фасада) - точка росы - в хрупком гигроскопичном материале - сокращение полезной площади здания при том же «пятне застройки» - кладочные швы шириной до 10 мм снижают общее термическое сопротивление стены на 20% ОГЛАВЛЕНИЕ

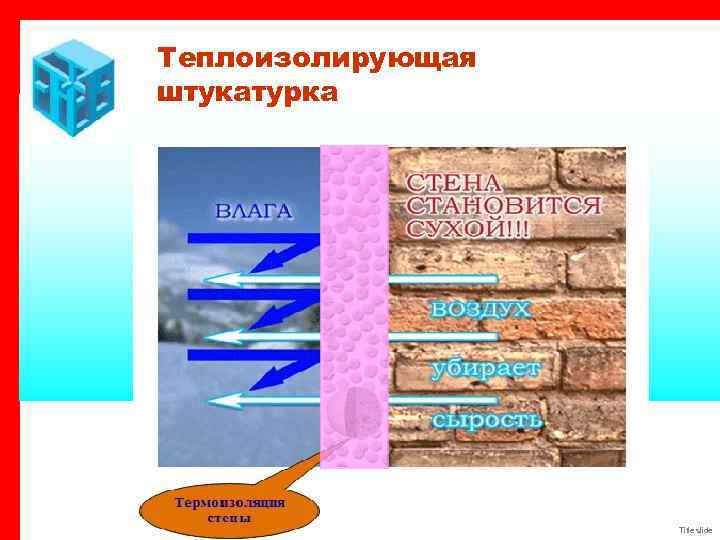

Теплоизолирующая штукатурка Title slide

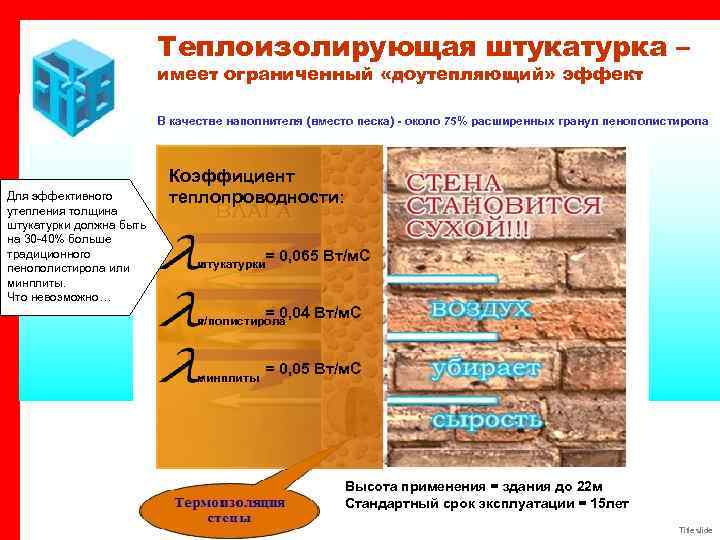

Теплоизолирующая штукатурка – имеет ограниченный «доутепляющий» эффект В качестве наполнителя (вместо песка) - около 75% расширенных гранул пенополистирола Для эффективного утепления толщина штукатурки должна быть на 30 -40% больше традиционного пенополистирола или минплиты. Что невозможно… Коэффициент теплопроводности: = 0, 065 Вт/м. С штукатурки = 0, 04 Вт/м. С п/полистирола минплиты = 0, 05 Вт/м. С Высота применения = здания до 22 м Стандартный срок эксплуатации = 15 лет Title slide

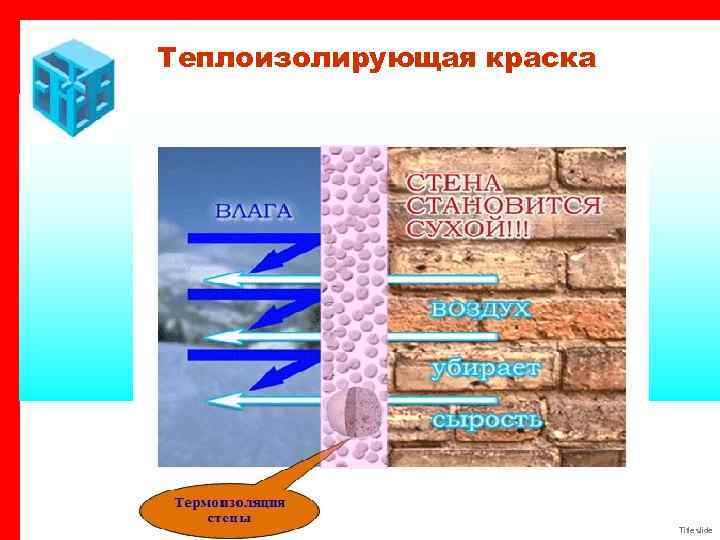

Теплоизолирующая краска Title slide

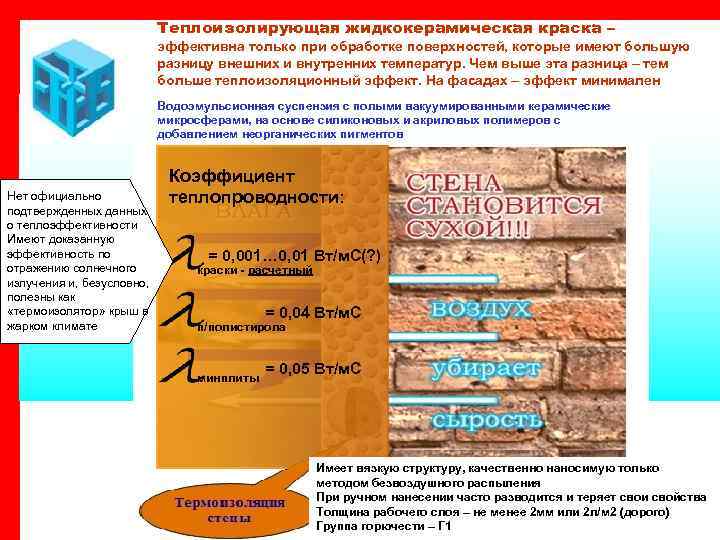

Теплоизолирующая жидкокерамическая краска – эффективна только при обработке поверхностей, которые имеют большую разницу внешних и внутренних температур. Чем выше эта разница – тем больше теплоизоляционный эффект. На фасадах – эффект минимален Водоэмульсионная суспензия с полыми вакуумированными керамические микросферами, на основе силиконовых и акриловых полимеров с добавлением неорганических пигментов Нет официально подтвержденных данных о теплоэффективности Имеют доказанную эффективность по отражению солнечного излучения и, безусловно, полезны как «термоизолятор» крыш в жарком климате Коэффициент теплопроводности: = 0, 001… 0, 01 Вт/м. С(? ) краски - расчетный = 0, 04 Вт/м. С п/полистирола минплиты = 0, 05 Вт/м. С Имеет вязкую структуру, качественно наносимую только методом безвоздушного распыления При ручном нанесении часто разводится и теряет свои свойства Толщина рабочего слоя – не менее 2 мм или 2 л/м 2 (дорого) Группа горючести – Г 1 Title slide

Наиболее эффективно: располагать утеплитель по внешнему контору Title slide

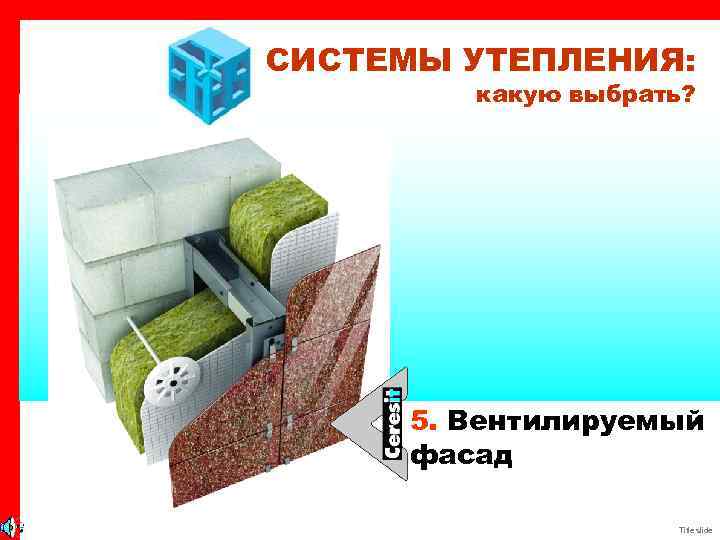

СИСТЕМЫ УТЕПЛЕНИЯ: какую выбрать? 5. Вентилируемый фасад Title slide

Типы стен Вентилируемый фасад 1, 5ºС +40 +20 0 -40 2, 5ºС 50 03. 12. 03 Henkel Bautechnik Выбор фактурных и цветовых решений ограничен номенклатурой производителей облицовочных материалов. Материалоемкость фасада низкая, около 190 кг/м 2. Теплотехническая однородность 0, 86. Теплопотери (Q) = 180 к. Вт·ч/м 2. Высокая сметная стоимость фасада (4 300 руб/м 2), обусловлена применением дорогостоящих фасадных компонентов – металлической подконструкции и облицовки. Срок безремонтной эксплуатации (30 лет) определяется коррозионной стойкостью элементов крепления и подконструкции.

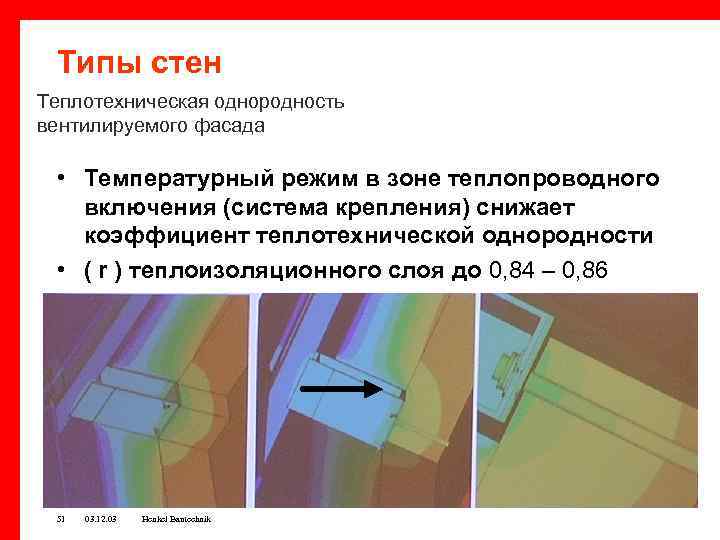

Типы стен Теплотехническая однородность вентилируемого фасада • Температурный режим в зоне теплопроводного включения (система крепления) снижает коэффициент теплотехнической однородности • ( r ) теплоизоляционного слоя до 0, 84 – 0, 86 51 03. 12. 03 Henkel Bautechnik

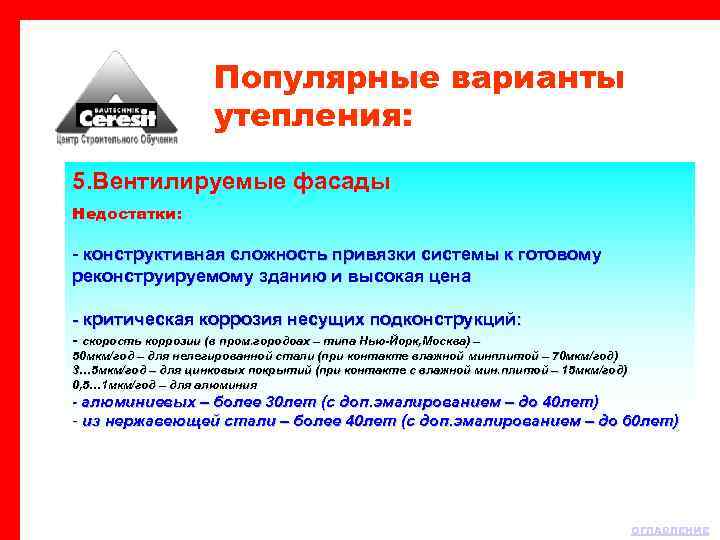

Популярные варианты утепления: 5. Вентилируемые фасады Недостатки: - конструктивная сложность привязки системы к готовому реконструируемому зданию и высокая цена - критическая коррозия несущих подконструкций: - скорость коррозии (в пром. городоах – типа Нью-Йорк, Москва) – Нью-Йорк, Москва) 50 мкм/год – для нелегированной стали (при контакте влажной минплитой – 70 мкм/год) 3… 5 мкм/год – для цинковых покрытий (при контакте с влажной мин. плитой – 15 мкм/год) 0, 5… 1 мкм/год – для алюминия - алюминиевых – более 30 лет (с доп. эмалированием – до 40 лет) - из нержавеющей стали – более 40 лет (с доп. эмалированием – до 60 лет) ОГЛАВЛЕНИЕ

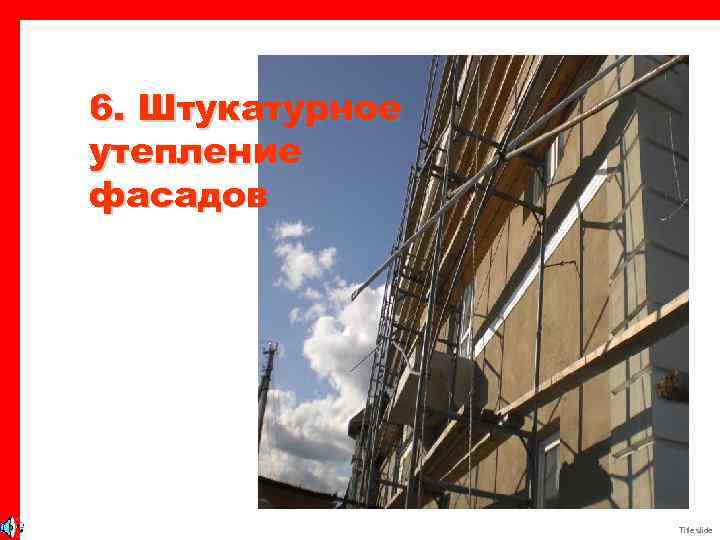

6. Штукатурное утепление фасадов Title slide

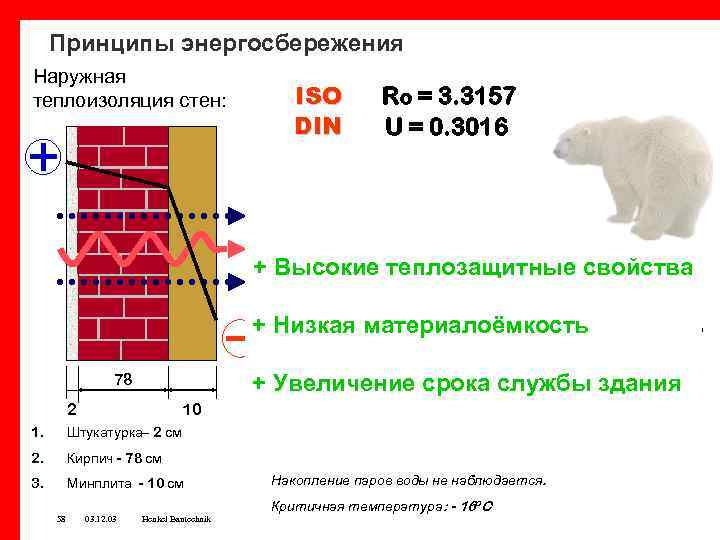

Принципы энергосбережения Наружная теплоизоляция стен: ISO DIN Ro = 3. 3157 U = 0. 3016 p [h. Pa] φi=55% p =13. 31 h. Pa + Высокие теплозащитные свойства + Низкая материалоёмкость φe=85% p =3. 206 h. Pa t =-6. 3°C + Увеличение срока службы здания 78 2 10 1. Штукатурка– 2 см 2. Кирпич - 78 см 3. Минплита - 10 см Паропроницаемость стены Накопление паров воды не наблюдается. Критичная температура: - 16 o. C. 58 03. 12. 03 Henkel Bautechnik Давление пара

Популярные варианты утепления: 6. Штукатурные ( «мокрые» ) системы утепления Недостатки: - «мокрые» процессы монтажа требуют положительных температур (перспективы: - применение противоморозных добавок продлевает рабочий период на 2 -4 мес, -работы в тепляках) - цена на материалы – на 30% дешевле качественных вентфасадов, но требуют повышенной ответственности и квалификации монтажников ОГЛАВЛЕНИЕ

Основные показатели различных систем Технические показатели Коэффициент теплотехнической однородности Теплопотери в год, к. Вт. ч/м 2 Сметная стоимость, р/м 2 Срок безремонтной эксплуатации Материалоемкость, кг/м 2 62 03. 12. 03 Henkel Bautechnik 3 -х слойные ж/б панели 3 -х слойная каменная кладка Вентилируемые конструкции Штукатурные системы 0, 75 0, 78 0, 86 0, 96 260 250 180 160 2400 3100 3500 -4300 1600 -3200 6 лет 25 лет 30 лет До 30 лет 900 190

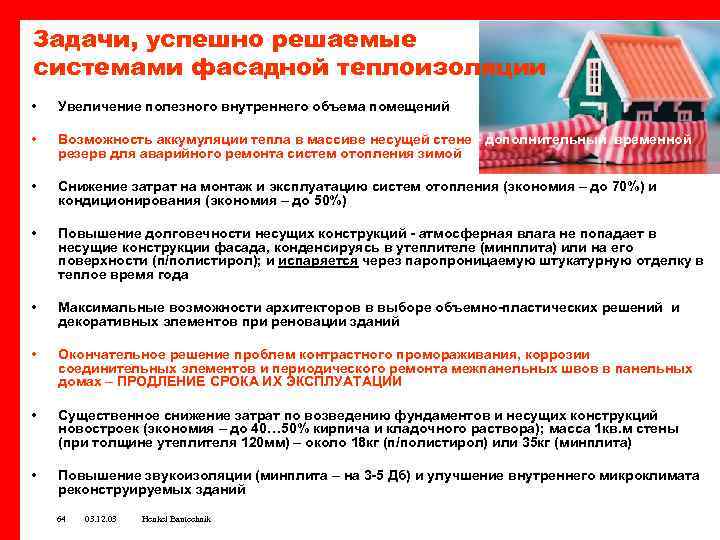

Задачи, успешно решаемые системами фасадной теплоизоляции • Увеличение полезного внутреннего объема помещений • Возможность аккумуляции тепла в массиве несущей стене - дополнительный временной резерв для аварийного ремонта систем отопления зимой • Снижение затрат на монтаж и эксплуатацию систем отопления (экономия – до 70%) и кондиционирования (экономия – до 50%) • Повышение долговечности несущих конструкций - атмосферная влага не попадает в несущие конструкции фасада, конденсируясь в утеплителе (минплита) или на его поверхности (п/полистирол); и испаряется через паропроницаемую штукатурную отделку в теплое время года • Максимальные возможности архитекторов в выборе объемно-пластических решений и декоративных элементов при реновации зданий • Окончательное решение проблем контрастного промораживания, коррозии соединительных элементов и периодического ремонта межпанельных швов в панельных домах – ПРОДЛЕНИЕ СРОКА ИХ ЭКСПЛУАТАЦИИ • Существенное снижение затрат по возведению фундаментов и несущих конструкций новостроек (экономия – до 40… 50% кирпича и кладочного раствора); масса 1 кв. м стены (при толщине утеплителя 120 мм) – около 18 кг (п/полистирол) или 35 кг (минплита) • Повышение звукоизоляции (минплита – на 3 -5 Дб) и улучшение внутреннего микроклимата реконструируемых зданий 64 03. 12. 03 Henkel Bautechnik

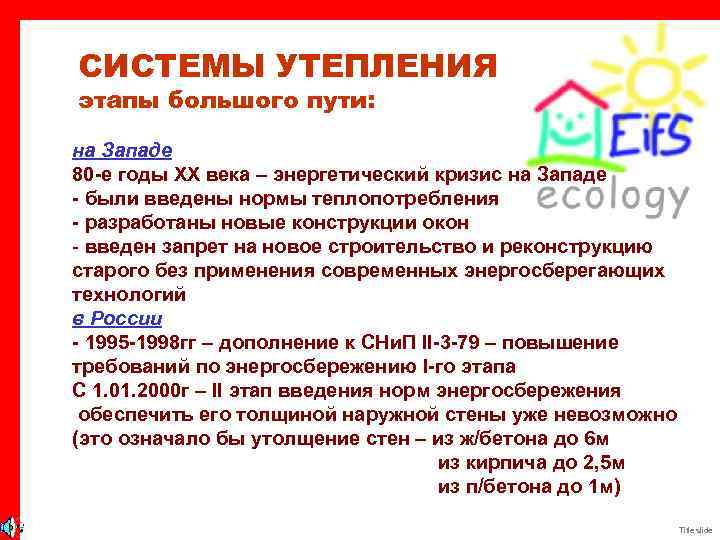

СИСТЕМЫ УТЕПЛЕНИЯ этапы большого пути: на Западе 80 -е годы XX века – энергетический кризис на Западе - были введены нормы теплопотребления - разработаны новые конструкции окон - введен запрет на новое строительство и реконструкцию старого без применения современных энергосберегающих технологий в России - 1995 -1998 гг – дополнение к СНи. П II-3 -79 – повышение требований по энергосбережению I-го этапа С 1. 01. 2000 г – II этап введения норм энергосбережения обеспечить его толщиной наружной стены уже невозможно (это означало бы утолщение стен – из ж/бетона до 6 м из кирпича до 2, 5 м из п/бетона до 1 м) Title slide

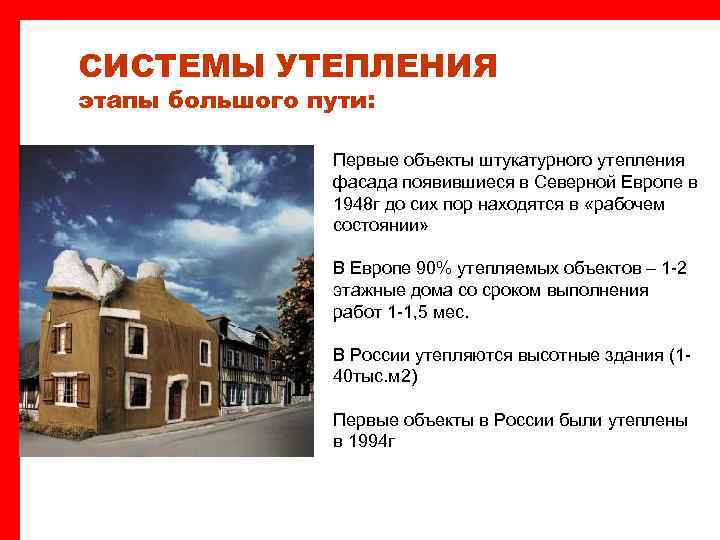

СИСТЕМЫ УТЕПЛЕНИЯ этапы большого пути: Первые объекты штукатурного утепления фасада появившиеся в Северной Европе в 1948 г до сих пор находятся в «рабочем состоянии» В Европе 90% утепляемых объектов – 1 -2 этажные дома со сроком выполнения работ 1 -1, 5 мес. В России утепляются высотные здания (1 - 40 тыс. м 2) Первые объекты в России были утеплены в 1994 г

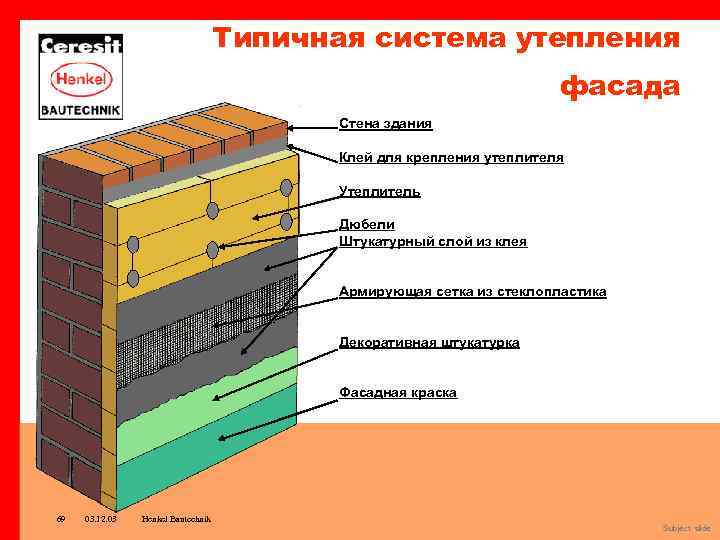

Типичная система утепления фасада Стена здания Клей для крепления утеплителя Утеплитель Дюбели Штукатурный слой из клея Армирующая сетка из стеклопластика Декоративная штукатурка Фасадная краска 69 03. 12. 03 Henkel Bautechnik Subject slide

Технический отдел «Хенкель Баутехник» -Урал г. Екатеринбург Ланцев Александр Викторович Конт. т. 8 912 24 44218 E-mail: lanc@olympus. ru Title slide ОГЛАВЛЕНИЕ
