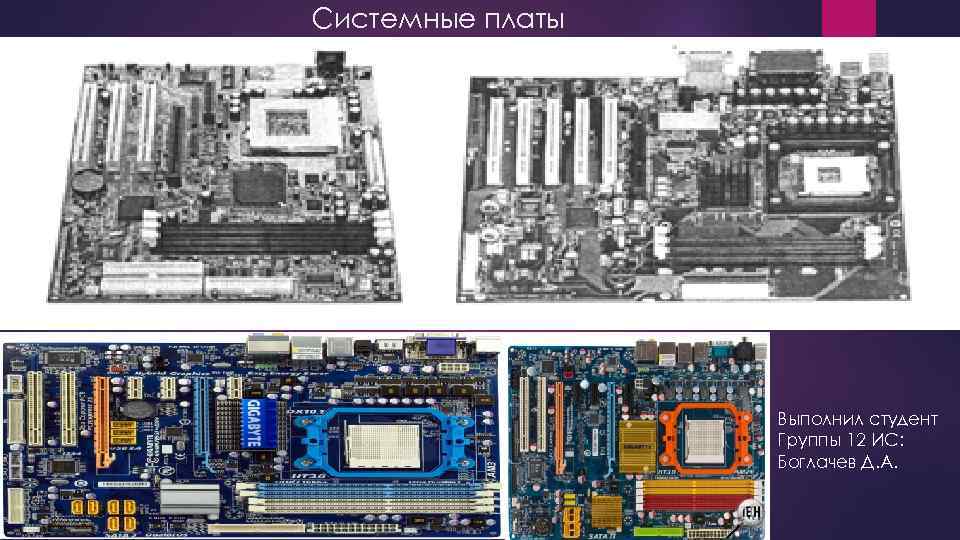

Системные платы Выполнил студент Группы 12 ИС: Боглачев Д. А.
Системная плата — это второй по важности компонент персонального компьютера. Кроме термина "системная плата" используют еще несколько законных названий - "материнская плата” По сложности разработки и изготовления системная плата не уступит процессорам, а при ее производстве используются самые последние достижения научной и инженерной мысли.

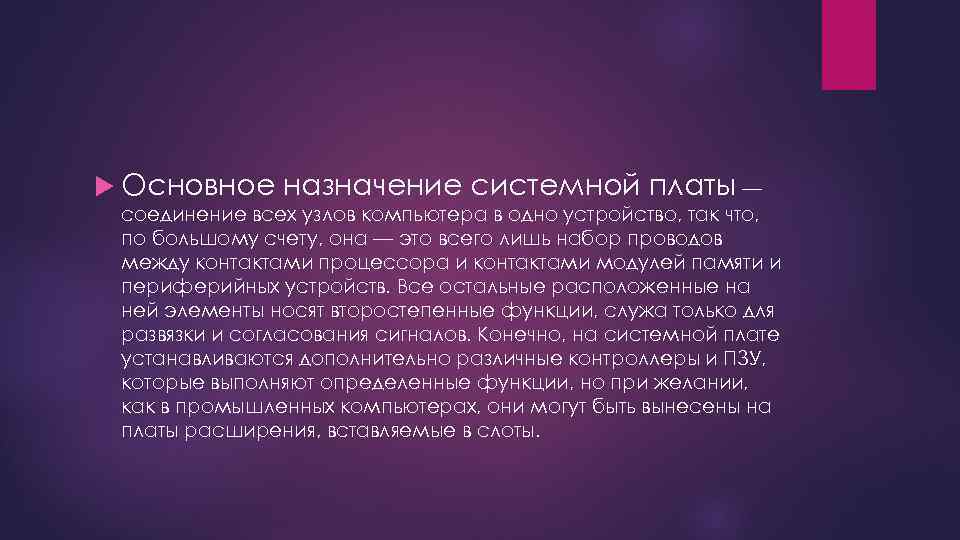

Основное назначение системной платы — соединение всех узлов компьютера в одно устройство, так что, по большому счету, она — это всего лишь набор проводов между контактами процессора и контактами модулей памяти и периферийных устройств. Все остальные расположенные на ней элементы носят второстепенные функции, служа только для развязки и согласования сигналов. Конечно, на системной плате устанавливаются дополнительно различные контроллеры и ПЗУ, которые выполняют определенные функции, но при желании, как в промышленных компьютерах, они могут быть вынесены на платы расширения, вставляемые в слоты.
Конструктивно системная плата ПК выполняется в виде многослойной текстолитовой печатной платы. Количество слоев может достигать 12, но чаще всего используют 8 (если не считать краски и лака). Между каждым слоем располагаются печатные проводники, выполненные из металлической фольги (может использоваться метод осаждения или напыления), которые соединяют контактные выводы микросхем, резисторов, конденсаторов и разъемов между собой. Ниже показан разрез системной платы, которая предложила увеличить толщину медных слоев для питания и заземления.
Форм-фактор АТХ Как это ни странно, самое постоянное у персональных компьютеров PC — это форм-фактор, который как бы роднит между собой новые и старые модели. Благодаря тому, что все разработчики системных плат и периферии придерживаются единых правил крепления плат и расположения узлов в корпусе, пользователи могут самостоятельно модернизировать свой компьютер, устанавливая нужные периферийные устройства, меняя старый процессор на новый. Существуют два основных стандарта на системные платы — AT и АТХ. Первый — форм-фактор AT— это плата для компьютера с морально устаревшим процессором. Второй — форм-фактор АТХ— это стандарт, в соответствии с которым разрабатываются новые компьютеры. Разница между двумя этими стандартами в расположении процессора и разъемов интерфейсов, что влечет необходимость использования различных корпусов. Ниже приведено расположение главных элементов персонального компьютера согласно спецификации АТХ, включая версию 2. 2. В частности, одно из основных отличий данной версии спецификации АТХ заключается в том, что блок питания выведен за контур системной платы, что оказалось необходимым из-за огромных размеров охлаждающей системы современного процессора. Обратите внимание, что в предыдущих версиях спецификации допускалась установка блока питания над процессором, но это приводило к огромным проблемам с охлаждением процессора.

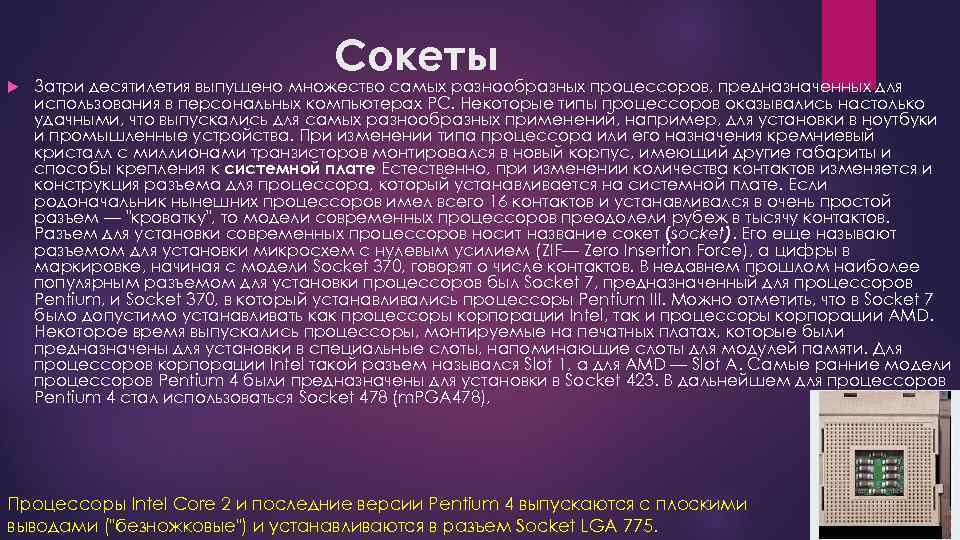

Сокеты Затри десятилетия выпущено множество самых разнообразных процессоров, предназначенных для использования в персональных компьютерах PC. Некоторые типы процессоров оказывались настолько удачными, что выпускались для самых разнообразных применений, например, для установки в ноутбуки и промышленные устройства. При изменении типа процессора или его назначения кремниевый кристалл с миллионами транзисторов монтировался в новый корпус, имеющий другие габариты и способы крепления к системной плате Естественно, при изменении количества контактов изменяется и конструкция разъема для процессора, который устанавливается на системной плате. Если родоначальник нынешних процессоров имел всего 16 контактов и устанавливался в очень простой разъем — "кроватку", то модели современных процессоров преодолели рубеж в тысячу контактов. Разъем для установки современных процессоров носит название сокет (socket). Его еще называют разъемом для установки микросхем с нулевым усилием (ZIF— Zero Insertion Force), а цифры в маркировке, начиная с модели Socket 370, говорят о числе контактов. В недавнем прошлом наиболее популярным разъемом для установки процессоров был Socket 7, предназначенный для процессоров Pentium, и Socket 370, в который устанавливались процессоры Pentium III. Можно отметить, что в Socket 7 было допустимо устанавливать как процессоры корпорации Intel, так и процессоры корпорации AMD. Некоторое время выпускались процессоры, монтируемые на печатных платах, которые были предназначены для установки в специальные слоты, напоминающие слоты для модулей памяти. Для процессоров корпорации Intel такой разъем назывался Slot 1, а для AMD — Slot А. Самые ранние модели процессоров Pentium 4 были предназначены для установки в Socket 423. В дальнейшем для процессоров Pentium 4 стал использоваться Socket 478 (m. PGA 478), Процессоры Intel Core 2 и последние версии Pentium 4 выпускаются с плоскими выводами ("безножковые") и устанавливаются в разъем Socket LGA 775.
