Системное представление объекта План: а) надсистема, в которую входит объект; б) главная полезная функция объекта и второстепенные функции объекта; в) перечень подсистем и элементов объекта; г) структура системы. 1

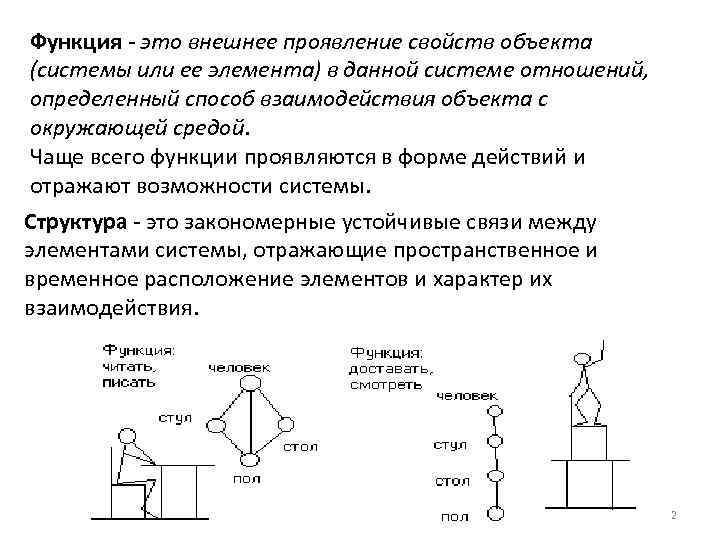

Функция - это внешнее проявление свойств объекта (системы или ее элемента) в данной системе отношений, определенный способ взаимодействия объекта с окружающей средой. Чаще всего функции проявляются в форме действий и отражают возможности системы. Структура - это закономерные устойчивые связи между элементами системы, отражающие пространственное и временное расположение элементов и характер их взаимодействия. 2

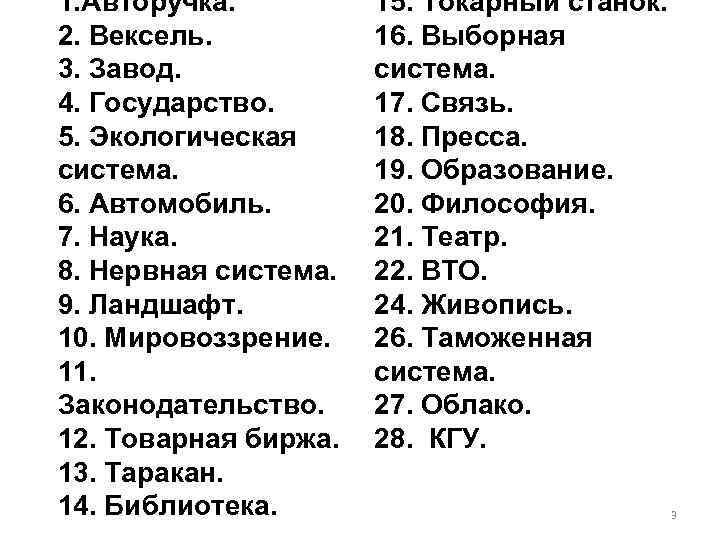

1. Авторучка. 2. Вексель. 3. Завод. 4. Государство. 5. Экологическая система. 6. Автомобиль. 7. Наука. 8. Нервная система. 9. Ландшафт. 10. Мировоззрение. 11. Законодательство. 12. Товарная биржа. 13. Таракан. 14. Библиотека. 15. Токарный станок. 16. Выборная система. 17. Связь. 18. Пресса. 19. Образование. 20. Философия. 21. Театр. 22. ВТО. 24. Живопись. 26. Таможенная система. 27. Облако. 28. КГУ. 3
КЛАССИФИКАЦИЯ (что это такое и кому это надо) 4

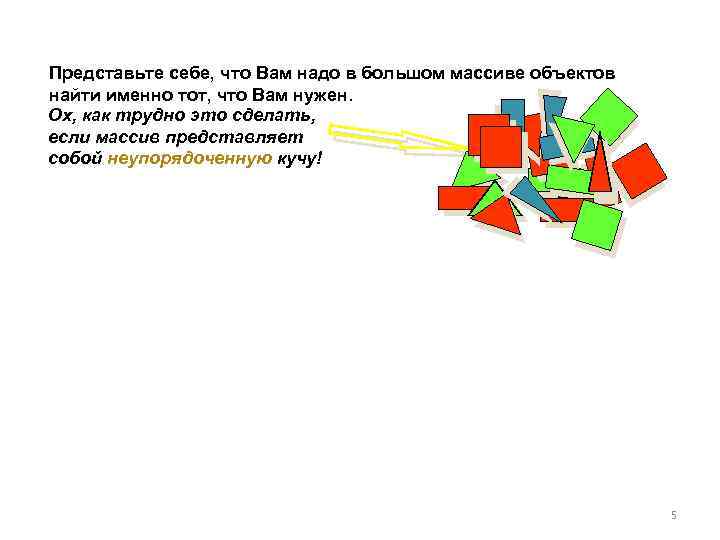

Представьте себе, что Вам надо в большом массиве объектов найти именно тот, что Вам нужен. Ох, как трудно это сделать, если массив представляет собой неупорядоченную кучу! 5

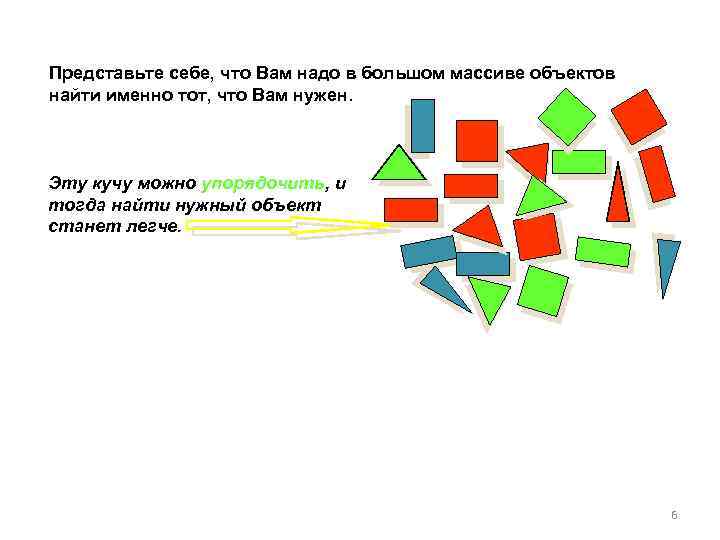

Представьте себе, что Вам надо в большом массиве объектов найти именно тот, что Вам нужен. Эту кучу можно упорядочить, и тогда найти нужный объект станет легче. 6

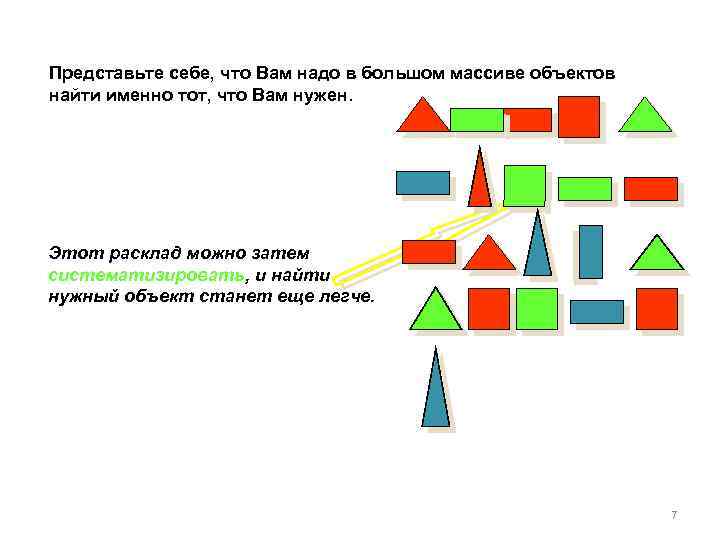

Представьте себе, что Вам надо в большом массиве объектов найти именно тот, что Вам нужен. Этот расклад можно затем систематизировать, и найти нужный объект станет еще легче. 7

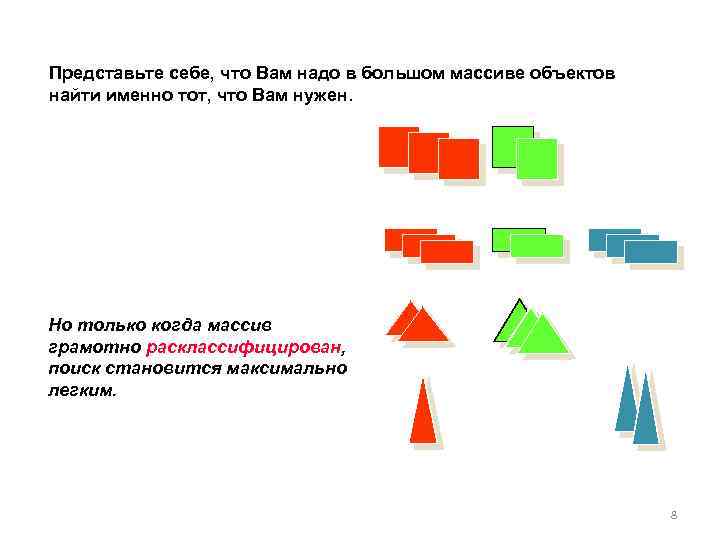

Представьте себе, что Вам надо в большом массиве объектов найти именно тот, что Вам нужен. Но только когда массив грамотно расклассифицирован, поиск становится максимально легким. 8
Где наиболее остро стоит проблема классификации? Естественно, там, где массивы объектов слишком велики. А это: Законодательство (сейчас в России действует почти полмиллиона нормативных актов только федерального уровня) Контроль и регулирование товарных потоков (таможня, торговля, службы снабжения и сбыта, транспорт, и т. д. ) Социальное планирование (демография, социальные опросы, бюджет (семьи, города, государства), организация муниципальных служб, и т. д. ) Производство (каталоги комплектующих изделий, технологические карты, справочники и базы данных о предприятиях, и т. д. ) Медицина (симптоматика, фармация, диагностика, и т. д. ) И тысячи других, не столь массовых задач. . . 9

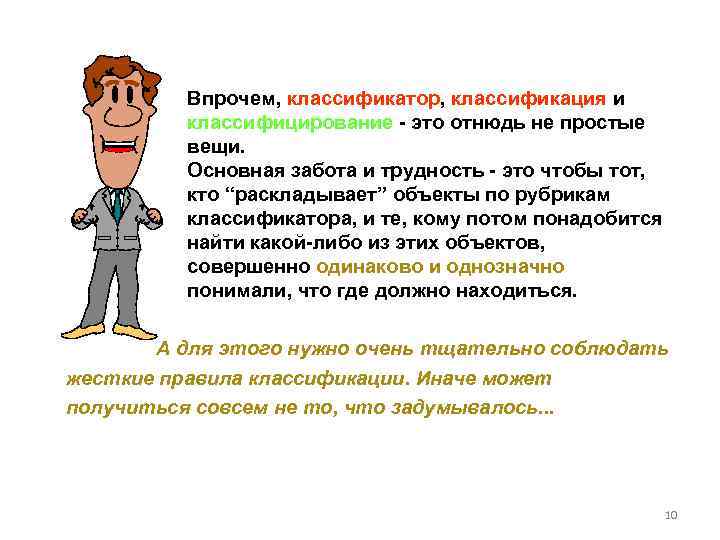

Впрочем, классификатор, классификация и классифицирование - это отнюдь не простые вещи. Основная забота и трудность - это чтобы тот, кто “раскладывает” объекты по рубрикам классификатора, и те, кому потом понадобится найти какой-либо из этих объектов, совершенно одинаково и однозначно понимали, что где должно находиться. А для этого нужно очень тщательно соблюдать жесткие правила классификации. Иначе может получиться совсем не то, что задумывалось. . . 10
Цитата из некоей китайской энциклопедии: “Все животные подразделяются на: а) принадлежащих императору, б) бальзамированных, в) прирученных, г) молочных поросят, д) сирен, е) сказочных, ж) бродячих собак, з) включенных в настоящую классификацию, и) буйствующих как в безумии, к) неисчислимых, л) нарисованных очень тонкой кисточкой из верблюжьей шерсти, м) и прочих, н) только что разбивших кувшин, о) издалека кажущихся мухами. ” Ну и куда здесь поместить канарейку? ? моего барбоса ? кошку кроко дила Ге ну? 11
Основной логический оператор классификации Логическое деление - это распределение на группы всех тех понятий, которые мыслятся в исходном (делимом) понятии. Транспорт делимое понятие основание деления среда, в которой движется транспортное средство наземный водный воздушный ч л е н ы космический д е л е н и я При каждом акте логического деления мы имеем дело с делимым понятием, основанием деления (т. е. признаком, по которому различаются варианты делимого понятия) и членами деления. 12

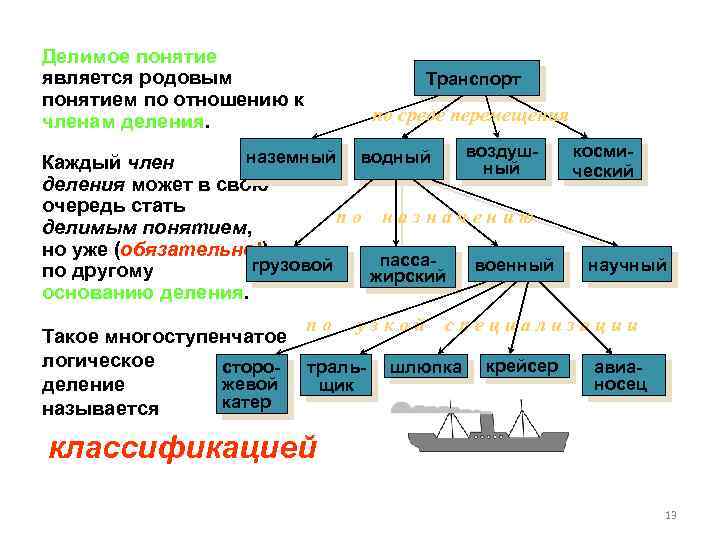

Делимое понятие является родовым понятием по отношению к членам деления. Транспорт по среде перемещения воздуш- косми- наземный водный Каждый член ный ческий деления может в свою очередь стать по назначению делимым понятием, но уже (обязательно!) пассагрузовой военный научный по другому жирский основанию деления. Такое многоступенчатое логическое сторожевой деление катер называется по узкой тральщик специализации шлюпка крейсер авианосец классификацией 13
Основные правила логического деления 1. Правило единства основания деления (деление на каждом этапе должно проводиться по одному основанию, т. е. по единственному признаку). У меня в саду растут: антоновка штрифель мелба Четыре члена деления здесь - яблони, капуста китайка а пятый ? 14

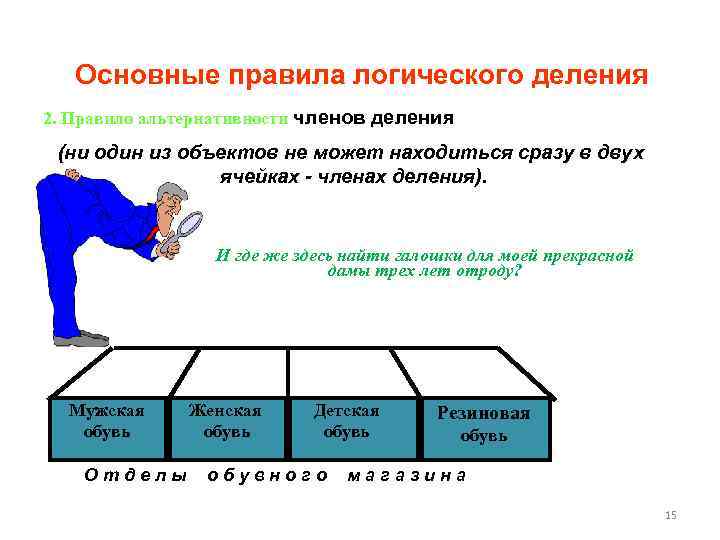

Основные правила логического деления 2. Правило альтернативности членов деления (ни один из объектов не может находиться сразу в двух ячейках - членах деления). И где же здесь найти галошки для моей прекрасной дамы трех лет отроду? Мужская обувь Отделы Женская обувь Детская обувь обувного Резиновая обувь магазина 15
Основные правила логического деления 3. Правило исчерпывающего деления (каждый объект данного типа должен найти свое место в объеме одного из членов деления). Доктор наук Образование Неграмотный Начальное Кандидат наук Неполное среднее Среднее Высшее Вот такой перечень образованию будет полным, если Деление граждан повариантов образования был в анкете переписи населения. Но куда здесь поставить младенца, добавить еще три ячейки в эту схему еще не вкусившего плодов просвещения ? 16

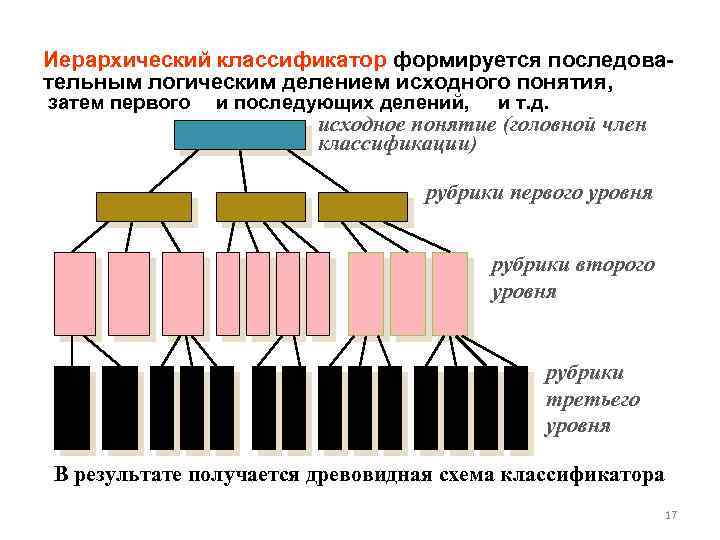

Иерархический классификатор формируется последовательным логическим делением исходного понятия, затем первого и последующих делений, и т. д. исходное понятие (головной член классификации) рубрики первого уровня рубрики второго уровня рубрики третьего уровня В результате получается древовидная схема классификатора 17

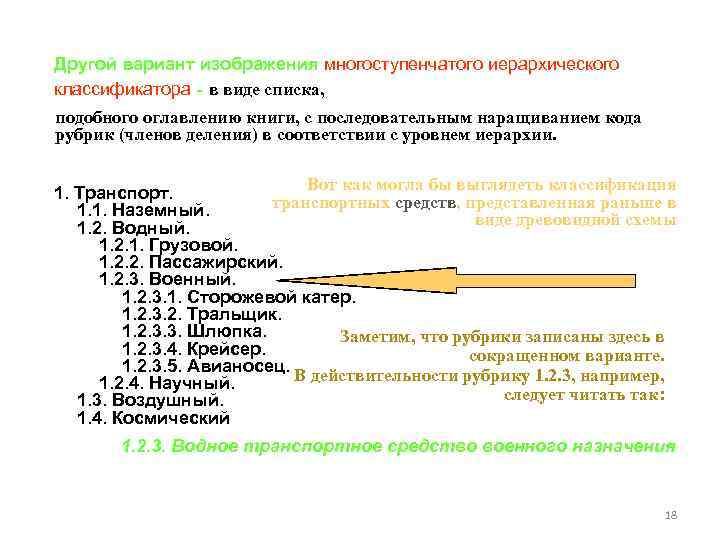

Другой вариант изображения многоступенчатого иерархического классификатора - в виде списка, подобного оглавлению книги, с последовательным наращиванием кода рубрик (членов деления) в соответствии с уровнем иерархии. Вот как могла бы выглядеть классификация 1. Транспорт. транспортных средств, представленная раньше в 1. 1. Наземный. виде древовидной схемы 1. 2. Водный. 1. 2. 1. Грузовой. 1. 2. 2. Пассажирский. 1. 2. 3. Военный. 1. 2. 3. 1. Сторожевой катер. 1. 2. 3. 2. Тральщик. 1. 2. 3. 3. Шлюпка. Заметим, что рубрики записаны здесь в 1. 2. 3. 4. Крейсер. сокращенном варианте. 1. 2. 3. 5. Авианосец. В действительности рубрику 1. 2. 3, например, 1. 2. 4. Научный. следует читать так: 1. 3. Воздушный. 1. 4. Космический 1. 2. 3. Водное транспортное средство военного назначения 18

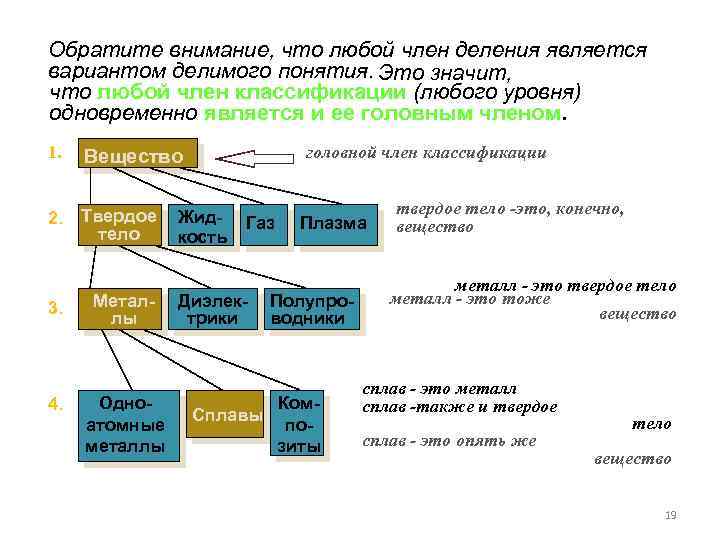

Обратите внимание, что любой член деления является вариантом делимого понятия. Это значит, что любой член классификации (любого уровня) одновременно является и ее головным членом. 1. Вещество 2. Твердое тело 3. 4. Металлы Одноатомные металлы головной член классификации Жидкость Газ Диэлектрики Сплавы Плазма Полупроводники Композиты твердое тело -это, конечно, вещество металл - это твердое тело металл - это тоже вещество сплав - это металл сплав -также и твердое сплав - это опять же тело вещество 19
Различают естественные и искусственные классификации. Естественными называют классификации, основания деления в которых выбирают среди наиболее существенных признаков классифицируемых объектов. А. Часы А 1. Башенные А 2. Уличные А 3. Напольные А 4. Стенные А 5. Настольные А 6. Наручные А 7. Карманные Основание деления место функционирования В. Автомобили Б. Часы В 1. Класс В (Вольво, Б 1. Круглые Волга, . . . ) Б 2. Квадратные В 2. Класс К Б 3. Прямоугольные Б 4. Восьмиугольные (Крайслер, Козёл, . . . ) В 3. Класс Л Б 5. Иной формы (Линкольн, Лада, . . . ) В 4. Класс М (Москвич, Мерседес, Мазда, . . . ) Основание В 5. Класс Н (Нива, деления Ниссан, . . . ) форма В 6. Класс Т (Таврия, корпуса Тойота, . . . ) Машины какого класса Вы предпочитаете? В каком случае основание деления - существенное ? 20

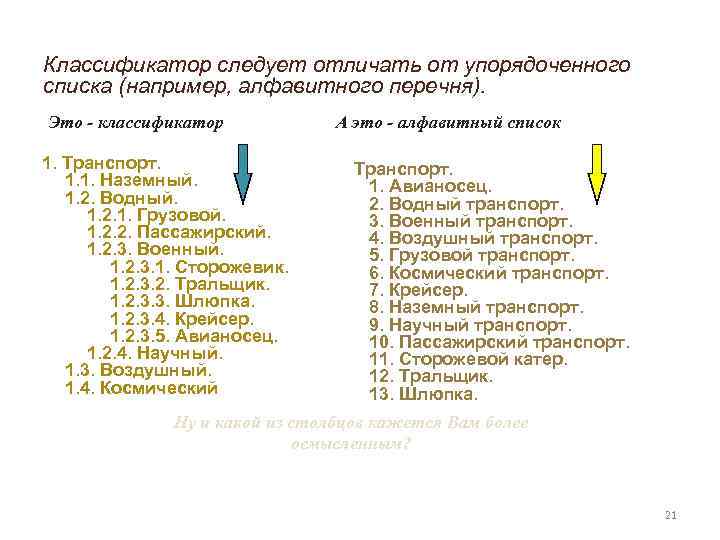

Классификатор следует отличать от упорядоченного списка (например, алфавитного перечня). Это - классификатор 1. Транспорт. 1. 1. Наземный. 1. 2. Водный. 1. 2. 1. Грузовой. 1. 2. 2. Пассажирский. 1. 2. 3. Военный. 1. 2. 3. 1. Сторожевик. 1. 2. 3. 2. Тральщик. 1. 2. 3. 3. Шлюпка. 1. 2. 3. 4. Крейсер. 1. 2. 3. 5. Авианосец. 1. 2. 4. Научный. 1. 3. Воздушный. 1. 4. Космический А это - алфавитный список Транспорт. 1. Авианосец. 2. Водный транспорт. 3. Военный транспорт. 4. Воздушный транспорт. 5. Грузовой транспорт. 6. Космический транспорт. 7. Крейсер. 8. Наземный транспорт. 9. Научный транспорт. 10. Пассажирский транспорт. 11. Сторожевой катер. 12. Тральщик. 13. Шлюпка. Ну и какой из столбцов кажется Вам более осмысленным? 21

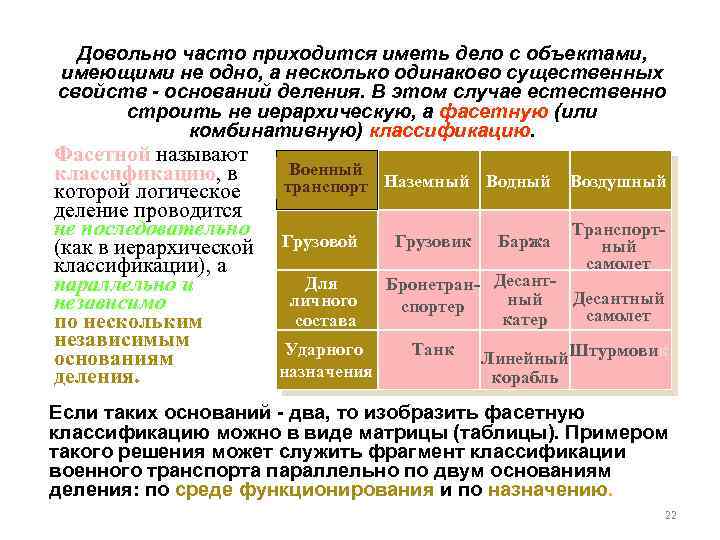

Довольно часто приходится иметь дело с объектами, имеющими не одно, а несколько одинаково существенных свойств - оснований деления. В этом случае естественно строить не иерархическую, а фасетную (или комбинативную) классификацию. Фасетной называют классификацию, в которой логическое деление проводится не последовательно (как в иерархической классификации), а параллельно и независимо по нескольким независимым основаниям деления. Военный транспорт Наземный Водный Воздушный Баржа Транспортный самолет Грузовой Для личного состава Ударного назначения Грузовик Бронетран- Десантный спортер самолет катер Танк Линейный. Штурмовик корабль Если таких оснований - два, то изобразить фасетную классификацию можно в виде матрицы (таблицы). Примером такого решения может служить фрагмент классификации военного транспорта параллельно по двум основаниям деления: по среде функционирования и по назначению. 22
Небольшой фасетный классификатор нетрудно представить в виде иерархического. Хотя бы так: Или так: 1. Транспортное средство военного назначения. 1. 1. Наземное. 1. 1. Грузовое. 1. 1. 1. Грузовик. 1. 1. 2. Бронетранспортер. 1. 1. 2. Баржа. 1. 1. 3. Танк. 1. 1. 3. Грузовой самолет. 1. 2. Водное. 1. 2. Для личного состава. 1. 2. 1. Баржа. 1. 2. 1. Бронетранспортер. 1. 2. 2. Десантный катер. 1. 2. 3. Линейный корабль. 1. 2. 3. Десантный самолет. 1. 3. Воздушное. 1. 3. Ударного назначения. 1. 3. 1. Грузовой самолет. 1. 3. 1. Танк. 1. 3. 2. Десантный самолет. 1. 3. 2. Линейный корабль. 1. 3. 3. Штурмовик. Из квадратика 4 х4 ячейки получился компактный список в 13 строк. Но что делать, когда оснований деления не два, а пять? десять? Длина списка при этом катастрофически растет. . . 23

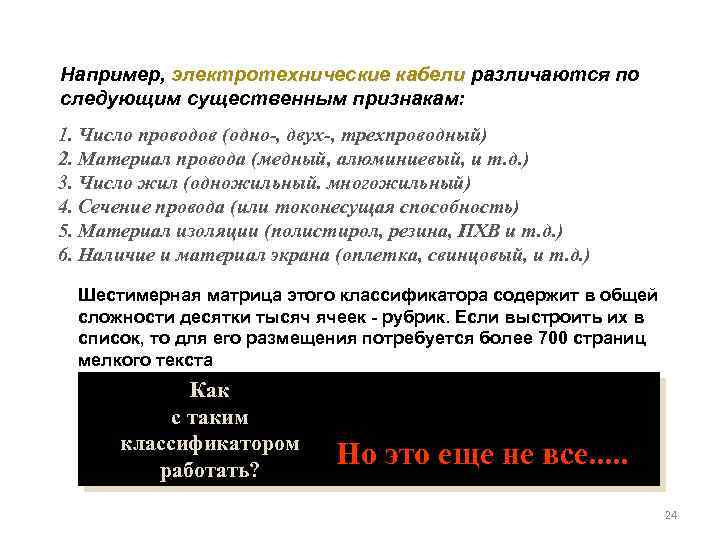

Например, электротехнические кабели различаются по следующим существенным признакам: 1. Число проводов (одно-, двух-, трехпроводный) 2. Материал провода (медный, алюминиевый, и т. д. ) 3. Число жил (одножильный. многожильный) 4. Сечение провода (или токонесущая способность) 5. Материал изоляции (полистирол, резина, ПХВ и т. д. ) 6. Наличие и материал экрана (оплетка, свинцовый, и т. д. ) Шестимерная матрица этого классификатора содержит в общей сложности десятки тысяч ячеек - рубрик. Если выстроить их в список, то для его размещения потребуется более 700 страниц мелкого текста Как с таким классификатором работать? Но это еще не все. . . 24

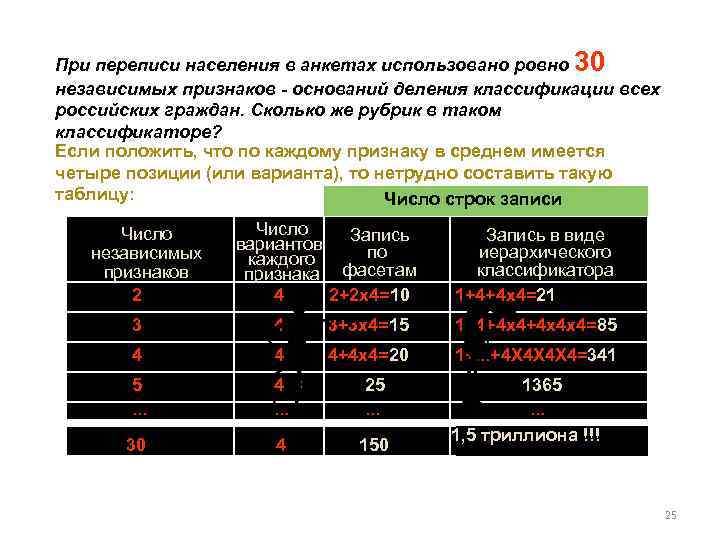

При переписи населения в анкетах использовано ровно 30 независимых признаков - оснований деления классификации всех российских граждан. Сколько же рубрик в таком классификаторе? Если положить, что по каждому признаку в среднем имеется четыре позиции (или варианта), то нетрудно составить такую таблицу: Число строк записи Число независимых признаков 2 Число Запись вариантов по каждого признака фасетам 4 2+2 х4=10 Запись в виде иерархического классификатора 1+4+4 х4=21 3 4 3+3 х4=15 1+4+4 х4 х4=85 4 4 4+4 х4=20 1+. . . +4 Х 4 Х 4 Х 4=341 5. . . 4. . . 25. . . 30 4 150 1365. . . 1, 5 триллиона !!! 1 466 015 503 701 25

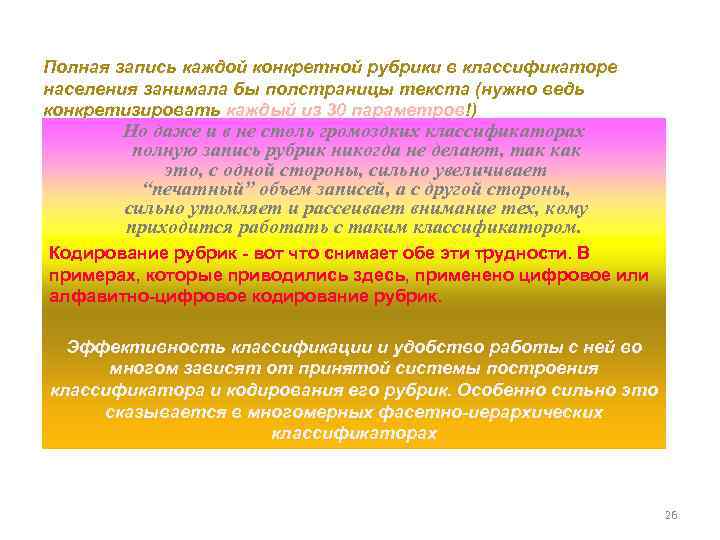

Полная запись каждой конкретной рубрики в классификаторе населения занимала бы полстраницы текста (нужно ведь конкретизировать каждый из 30 параметров!) Но даже и в не столь громоздких классификаторах полную запись рубрик никогда не делают, так как это, с одной стороны, сильно увеличивает “печатный” объем записей, а с другой стороны, сильно утомляет и рассеивает внимание тех, кому приходится работать с таким классификатором. Кодирование рубрик - вот что снимает обе эти трудности. В примерах, которые приводились здесь, применено цифровое или алфавитно-цифровое кодирование рубрик. Эффективность классификации и удобство работы с ней во многом зависят от принятой системы построения классификатора и кодирования его рубрик. Особенно сильно это сказывается в многомерных фасетно-иерархических классификаторах 26

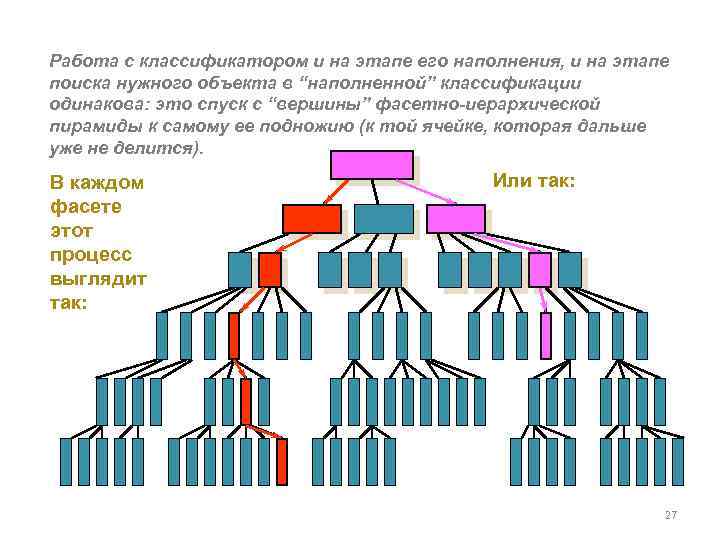

Работа с классификатором и на этапе его наполнения, и на этапе поиска нужного объекта в “наполненной” классификации одинакова: это спуск с “вершины” фасетно-иерархической пирамиды к самому ее подножию (к той ячейке, которая дальше уже не делится). В каждом фасете этот процесс выглядит так: Или так: 27

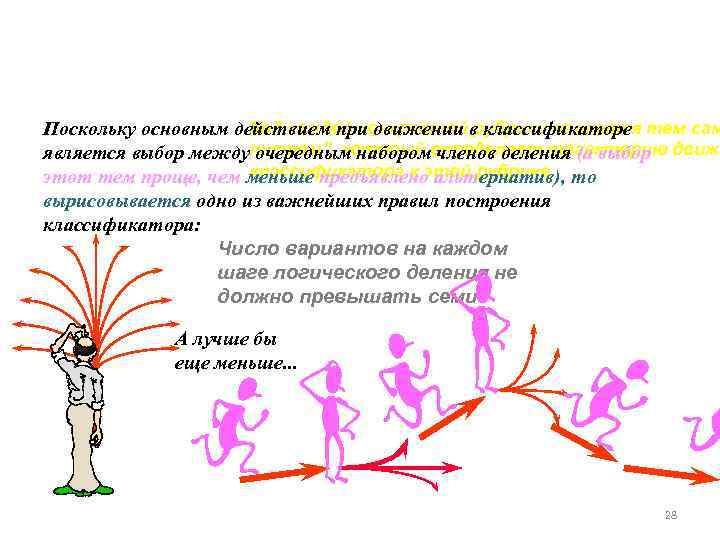

Код каждой конкретной рубрики является Поскольку основным действием при движении в классификаторе тем сам является выбор междулистом”, который определяет траекторию движе очередным набором членов деления (а выбор классификатора к этой рубрике. этот тем проще, чем меньше предъявлено альтернатив), то вырисовывается одно из важнейших правил построения классификатора: Число вариантов на каждом шаге логического деления не должно превышать семи А лучше бы еще меньше. . . 28

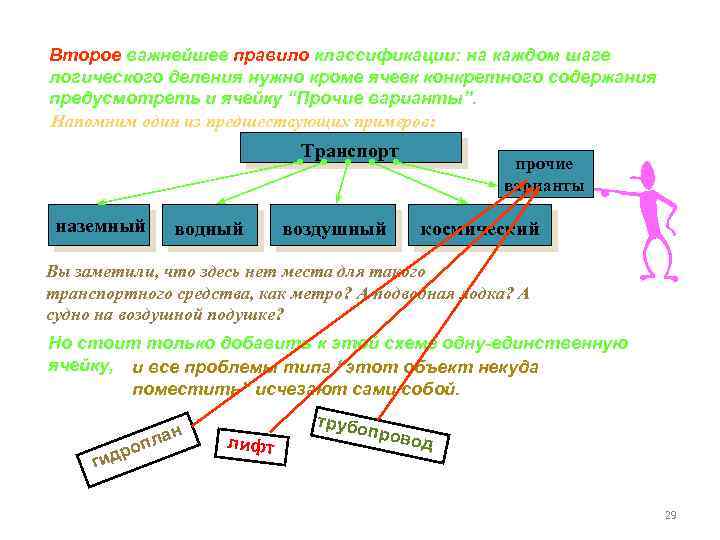

Второе важнейшее правило классификации: на каждом шаге логического деления нужно кроме ячеек конкретного содержания предусмотреть и ячейку “Прочие варианты”. Напомним один из предшествующих примеров: Транспорт наземный водный воздушный прочие варианты космический Вы заметили, что здесь нет места для такого транспортного средства, как метро? А подводная лодка? А судно на воздушной подушке? Но стоит только добавить к этой схеме одну-единственную ячейку, и все проблемы типа “этот объект некуда поместить” исчезают сами собой. п дро ги лан лифт трубо пров о д 29

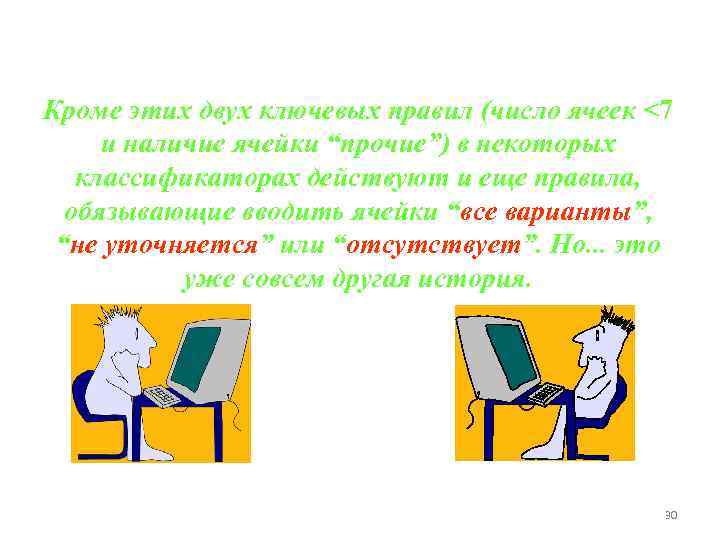

Кроме этих двух ключевых правил (число ячеек <7 и наличие ячейки “прочие”) в некоторых классификаторах действуют и еще правила, обязывающие вводить ячейки “все варианты”, “не уточняется” или “отсутствует”. Но. . . это уже совсем другая история. 30

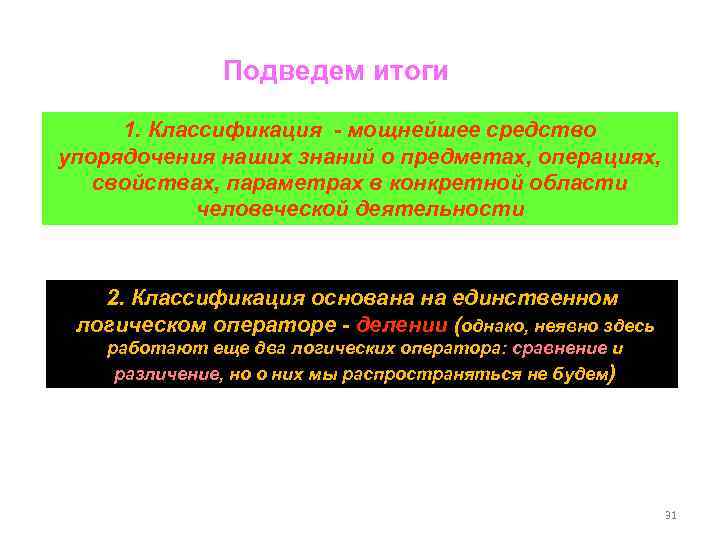

Подведем итоги 1. Классификация - мощнейшее средство упорядочения наших знаний о предметах, операциях, свойствах, параметрах в конкретной области человеческой деятельности 2. Классификация основана на единственном логическом операторе - делении (однако, неявно здесь работают еще два логических оператора: сравнение и различение, но о них мы распространяться не будем) 31
Подведем итоги 3. Существуют жесткие правила исполнения операции логического деления, пренебрежение которыми может свести на нет все Ваши старания ле ания де ов сть осн ния но нствен Еди 32
Подведем итоги 3. Существуют жесткие правила исполнения операции логического деления, пренебрежение которыми может свести на нет все Ваши старания но нствен Еди ле ания де ов сть осн Альтернативно ния сть членов делен ия 33

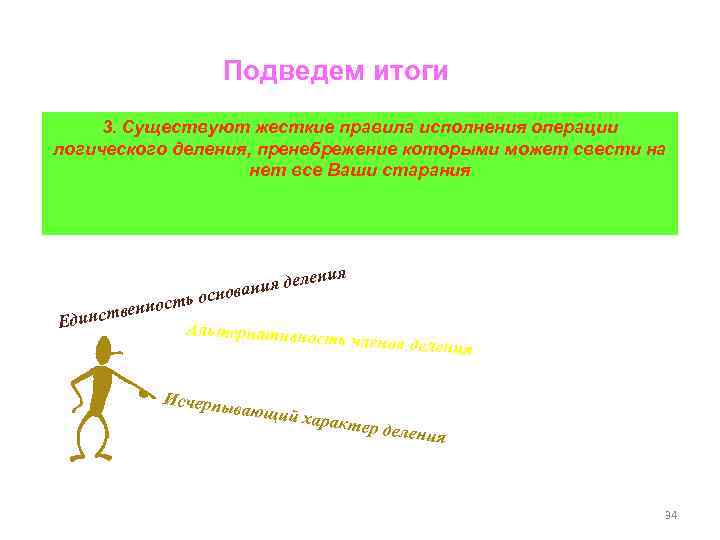

Подведем итоги 3. Существуют жесткие правила исполнения операции логического деления, пренебрежение которыми может свести на нет все Ваши старания ле ания де ов сть осн но нствен Еди Альтернативно Исчерпы вающий ния сть членов делен характе ия р делени я 34

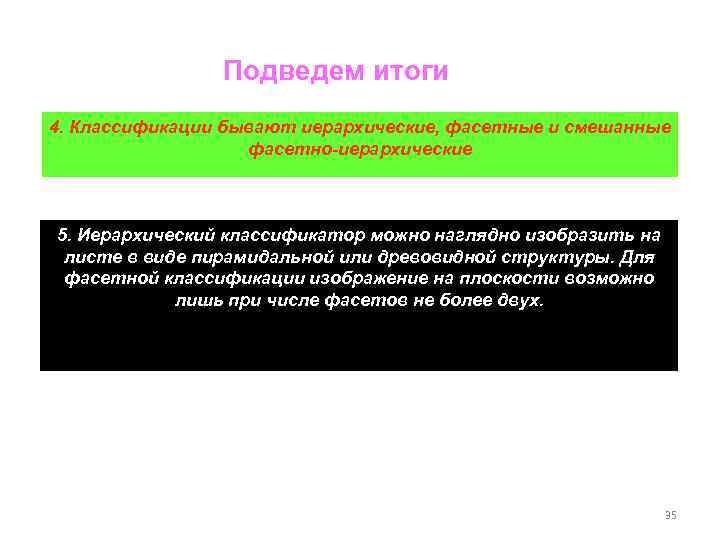

Подведем итоги 4. Классификации бывают иерархические, фасетные и смешанные фасетно-иерархические 5. Иерархический классификатор можно наглядно изобразить на листе в виде пирамидальной или древовидной структуры. Для фасетной классификации изображение на плоскости возможно лишь при числе фасетов не более двух. 35

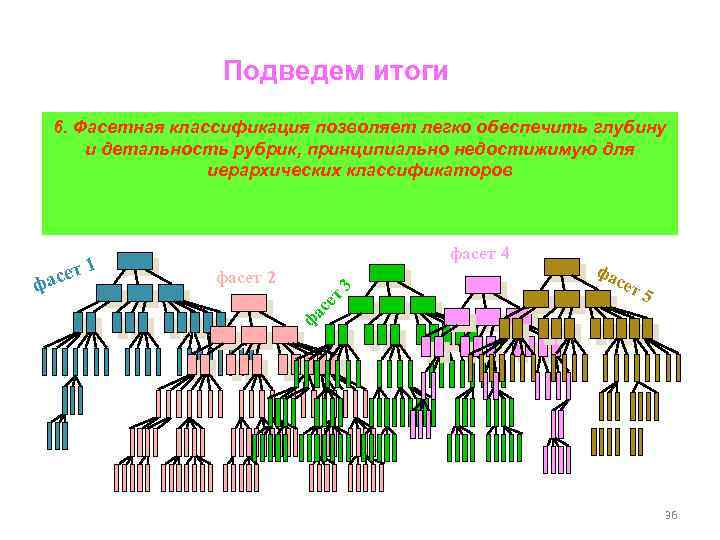

Подведем итоги 6. Фасетная классификация позволяет легко обеспечить глубину и детальность рубрик, принципиально недостижимую для иерархических классификаторов 1 асет ф фасет 4 фасет 2 фа т се 3 фа сет 5 36

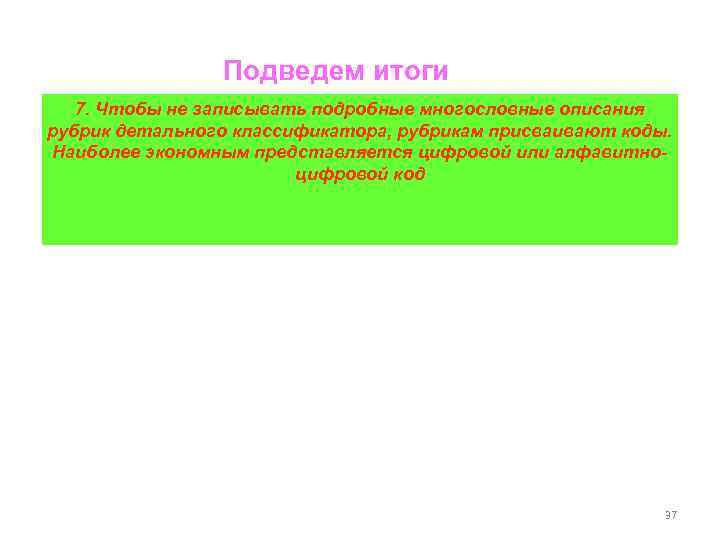

Подведем итоги 7. Чтобы не записывать подробные многословные описания рубрик детального классификатора, рубрикам присваивают коды. Наиболее экономным представляется цифровой или алфавитноцифровой код 37

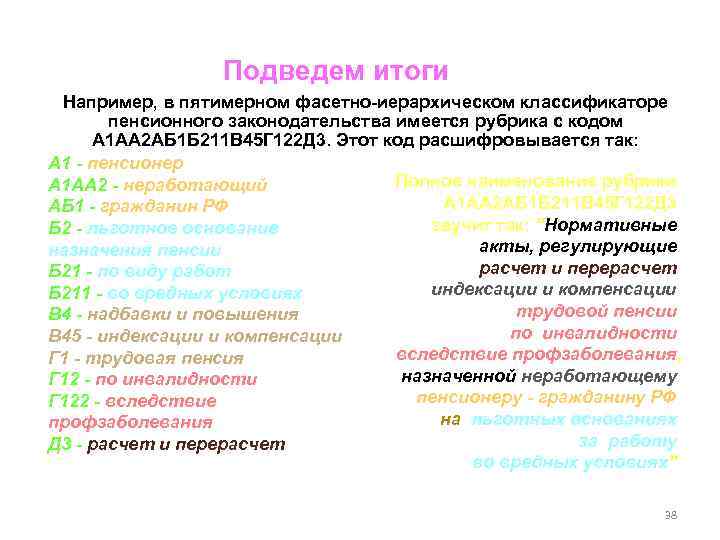

Подведем итоги Например, в пятимерном фасетно-иерархическом классификаторе пенсионного законодательства имеется рубрика с кодом А 1 АА 2 АБ 1 Б 211 В 45 Г 122 Д 3. Этот код расшифровывается так: А 1 - пенсионер Полное наименование рубрики А 1 АА 2 - неработающий А 1 АА 2 АБ 1 Б 211 В 45 Г 122 Д 3 АБ 1 - гражданин РФ звучит так: “Нормативные Б 2 - льготное основание акты, регулирующие назначения пенсии расчет и перерасчет Б 21 - по виду работ индексации и компенсации Б 211 - во вредных условиях трудовой пенсии В 4 - надбавки и повышения по инвалидности В 45 - индексации и компенсации вследствие профзаболевания, Г 1 - трудовая пенсия назначенной неработающему Г 12 - по инвалидности пенсионеру - гражданину РФ Г 122 - вследствие на льготных основаниях профзаболевания за работу Д 3 - расчет и перерасчет во вредных условиях” 38

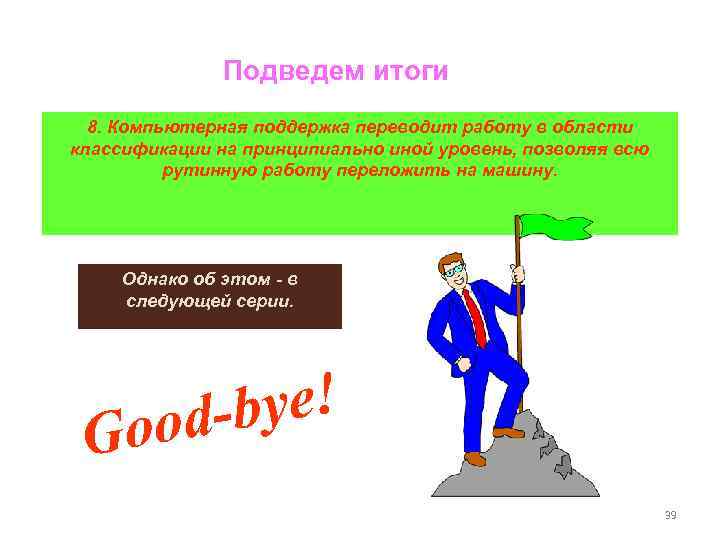

Подведем итоги 8. Компьютерная поддержка переводит работу в области классификации на принципиально иной уровень, позволяя всю рутинную работу переложить на машину. Однако об этом - в следующей серии. ye! od-b o G 39
