СИСТЕМНАЯ (МАТЕРИНСКАЯ) ПЛАТА СИСТЕМНАЯ (МАТЕРИНСКАЯ) ПЛАТА

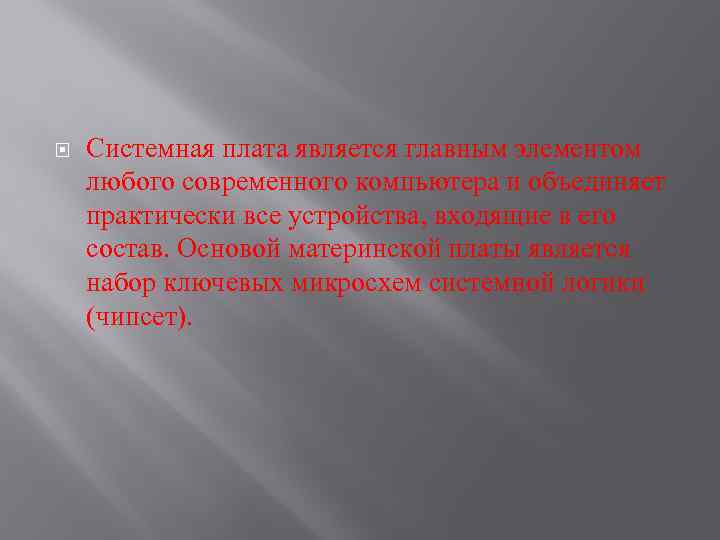

 Системная плата является главным элементом любого современного компьютера и объединяет практически все устройства, Системная плата является главным элементом любого современного компьютера и объединяет практически все устройства, входящие в его состав. Основой материнской платы является набор ключевых микросхем системной логики (чипсет).

 Тип чипсета целиком и полностью определяет тип и количество комплектующих, из которых состоит Тип чипсета целиком и полностью определяет тип и количество комплектующих, из которых состоит компьютер, а также его потенциальные возможности.

На системной плате присутствуют: Cлоты DIMM для установки модулей памяти типа SDRAM/DDR 2/DDR 3 На системной плате присутствуют: Cлоты DIMM для установки модулей памяти типа SDRAM/DDR 2/DDR 3 (разные для каждого типа памяти). Чаще всего их 3 -4, хотя на компактных платах можно встретить только 2 таких слота.

 Cпециализированный разъем типа AGP или PCIExpress х16 для установки видеокарты. Встречаются платы с Cпециализированный разъем типа AGP или PCIExpress х16 для установки видеокарты. Встречаются платы с двумя и более видеоразъемами. Также встречаются системные платы (из самых дешевых) без видеоразъемов вообще - их чипсеты имеют встроенное графическое ядро, и внешняя графическая карта для них необязательна.

 Рядом со слотами для видеокарт обычно находятся слоты для подключения дополнительных карт расширения Рядом со слотами для видеокарт обычно находятся слоты для подключения дополнительных карт расширения стандартов PCI или PCI-Express х1.

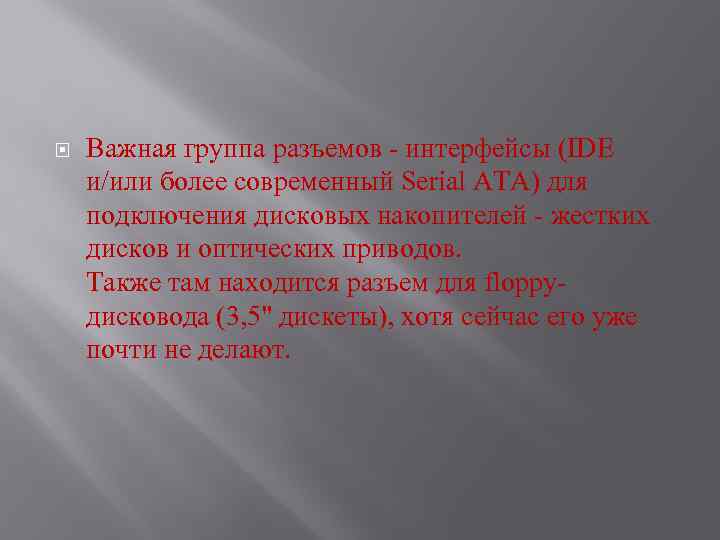

 Важная группа разъемов - интерфейсы (IDE и/или более современный Serial ATA) для подключения Важная группа разъемов - интерфейсы (IDE и/или более современный Serial ATA) для подключения дисковых накопителей - жестких дисков и оптических приводов. Также там находится разъем для floppyдисковода (3, 5" дискеты), хотя сейчас его уже почти не делают.

 Все дисковые накопители подключаются к системной плате с помощью специальных кабелей (шлейфы). Все дисковые накопители подключаются к системной плате с помощью специальных кабелей (шлейфы).

 Разъемы для подключения питания (двух типов 24 -контактный ATX и 4 -контактный ATX Разъемы для подключения питания (двух типов 24 -контактный ATX и 4 -контактный ATX 12 V для дополнительной линии +12 В) и двух-, трехили четырехфазный модуль регулирования напряжения VRM (Voltage Regulation Module), состоящий из силовых транзисторов, дросселей и конденсаторов. Этот модуль преобразует, стабилизирует и фильтрует напряжения, подаваемые от блока питания.

 На задней части системной платы находится панель с разъемами для подключения дополнительных внешних На задней части системной платы находится панель с разъемами для подключения дополнительных внешних устройств: монитора, клавиатуры и мыши, сетевых, аудио и USBустройств и т. п.

 На любой системной плате имеется большое количество вспомогательных джамперов (перемычек) и разъемов. Это На любой системной плате имеется большое количество вспомогательных джамперов (перемычек) и разъемов. Это могут быть и контакты для подключения системного динамика и кнопок и индикаторов на передней панели корпуса, и разъемы для подключения вентиляторов, и контактные колодки для подключения дополнительных аудиоразъемов и разъемов USB и Fire. Wire.

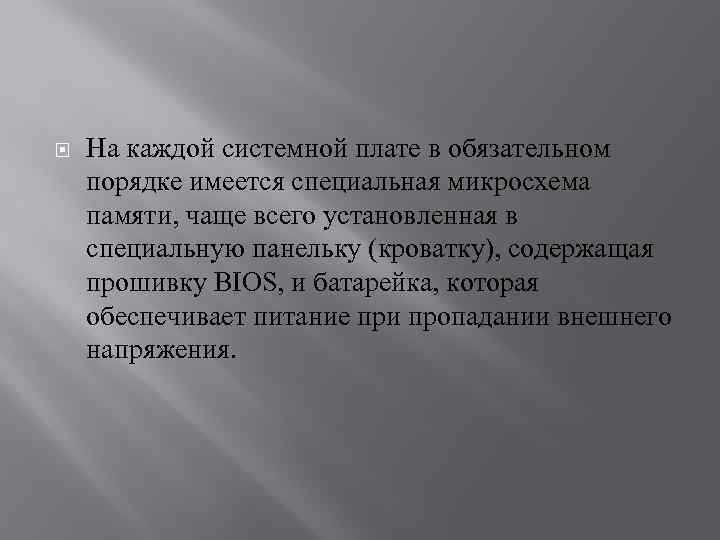

 На каждой системной плате в обязательном порядке имеется специальная микросхема памяти, чаще всего На каждой системной плате в обязательном порядке имеется специальная микросхема памяти, чаще всего установленная в специальную панельку (кроватку), содержащая прошивку BIOS, и батарейка, которая обеспечивает питание при пропадании внешнего напряжения.

 Таким образом, с помощью всех этих слотов, разъемов и дополнительных контроллеров, системная плата Таким образом, с помощью всех этих слотов, разъемов и дополнительных контроллеров, системная плата объединяет все устройства, входящие в состав компьютера в единую систему.

Работу выполнили: Козьминых Николай Устинов Владимир 10 «А» Работу выполнили: Козьминых Николай Устинов Владимир 10 «А»
