СИСТЕМАТИЗАЦИЯ ЦВЕТА. НАБОРЫ ДЛЯ НОРМИРОВАНИЯ ЦВЕТА МАТЕРИАЛОВ Пенова Ирина Васильевна к. ф-м. н. Всероссийский научно-исследовательский институт технической эстетики Московский государственный университет дизайна и технологии Москва, 2012 г.
Рабочее место дизайнера

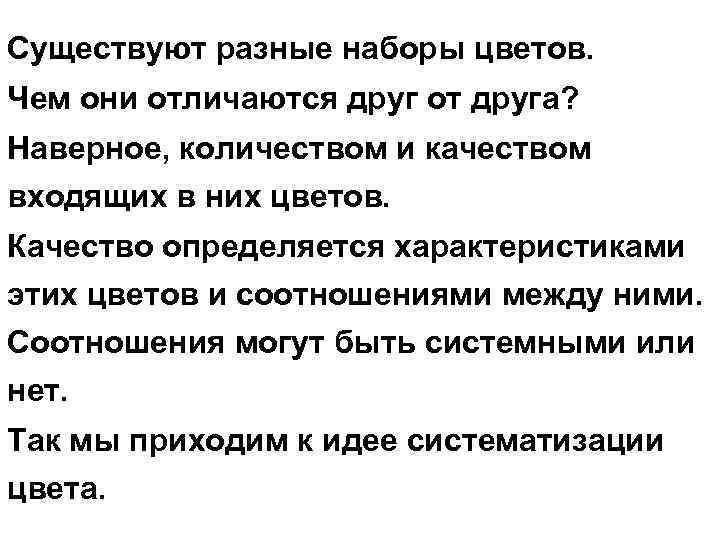

Существуют разные наборы цветов. Чем они отличаются друг от друга? Наверное, количеством и качеством входящих в них цветов. Качество определяется характеристиками этих цветов и соотношениями между ними. Соотношения могут быть системными или нет. Так мы приходим к идее систематизации цвета.

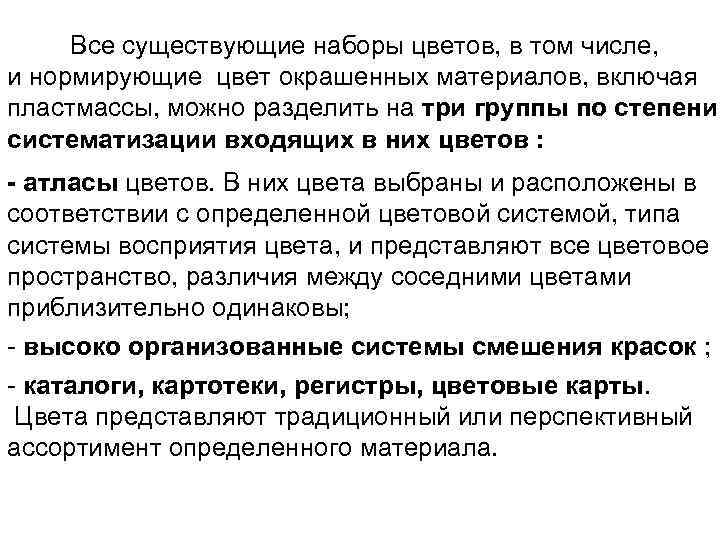

Все существующие наборы цветов, в том числе, и нормирующие цвет окрашенных материалов, включая пластмассы, можно разделить на три группы по степени систематизации входящих в них цветов : - атласы цветов. В них цвета выбраны и расположены в соответствии с определенной цветовой системой, типа системы восприятия цвета, и представляют все цветовое пространство, различия между соседними цветами приблизительно одинаковы; - высоко организованные системы смешения красок ; - каталоги, картотеки, регистры, цветовые карты. Цвета представляют традиционный или перспективный ассортимент определенного материала.

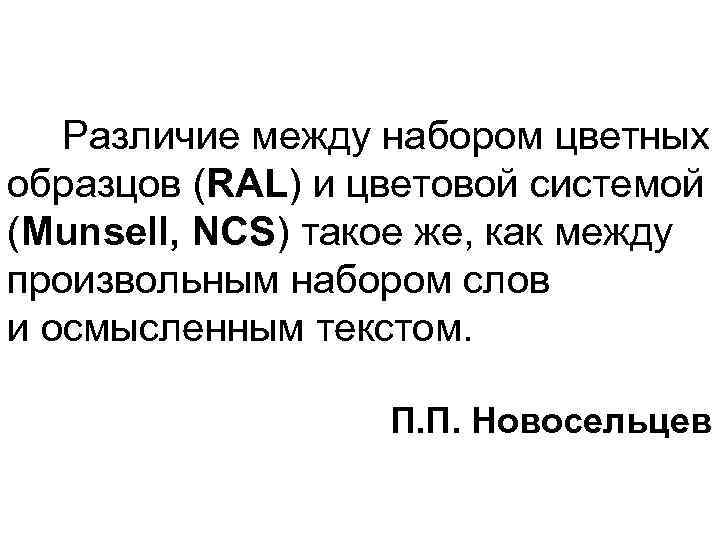

Различие между набором цветных образцов (RAL) и цветовой системой (Munsell, NCS) такое же, как между произвольным набором слов и осмысленным текстом. П. П. Новосельцев
Начало науке о цвете и его систематизации положил Исаак Ньютон, который расположил цвета спектра в форме цветового круга
Первые опубликованные примеры цветовых кругов из издания «Traité de la peinture en mignature» (1708 г. ) для художников

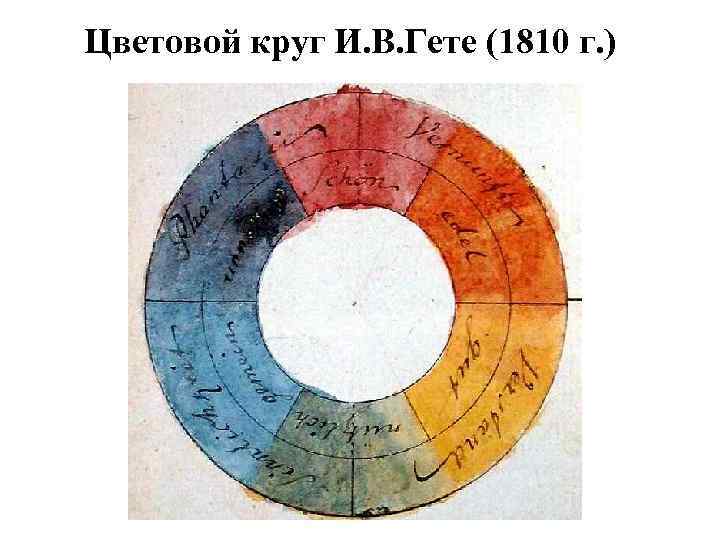

Цветовой круг И. В. Гете (1810 г. )

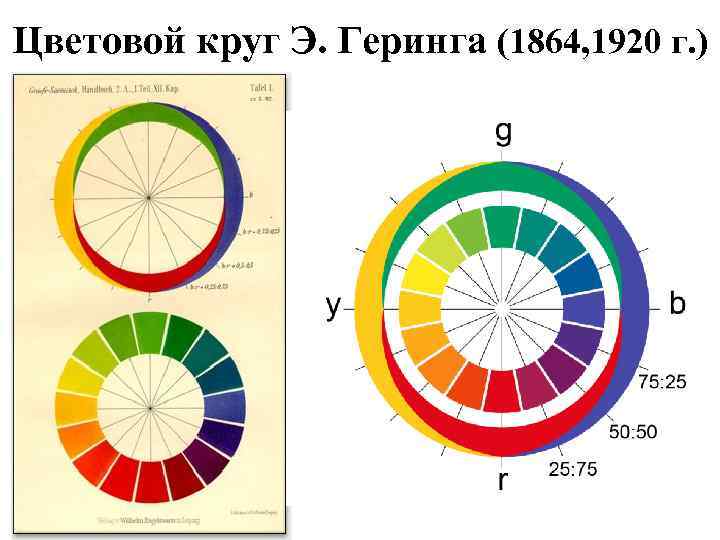

Цветовой круг Э. Геринга (1864, 1920 г. )
Вопрос о цветовом круге не является чисто теоретическим. Этот вопрос, как и многие, относящиеся к цвету, связан с практическими потребностями общества. Несколько лет своей жизни управляющий красильным производством на гобеленовых мануфактурах в Париже Мишель Эжен Шеврёль посвятил изучению вопроса о цветовых стандартах. В середине XIX века во Франции возросшие эстетические требования к продукции заставляли употреблять краски точно определенного цвета и оттенка. Это можно было достигнуть только в том случае, если производство красок строго контролировать и ввести соответствующие цветовые стандарты.
«Создание цветового круга – это не пустая причуда. Оно продиктовано требованиями практики: цветовой круг надо ввести в качестве основного государственного стандарта. Точно так же как эталон длины – метр, как и другие эталоны хранятся в Палате мер и весов, так и эталон цветов должен храниться вместе с ними и служить для калибровки рабочих эталонов» .
Цветовой круг М. Э. Шеврёля (1864 г. ) The above illustration was made by Eugene Chevreul, 1864

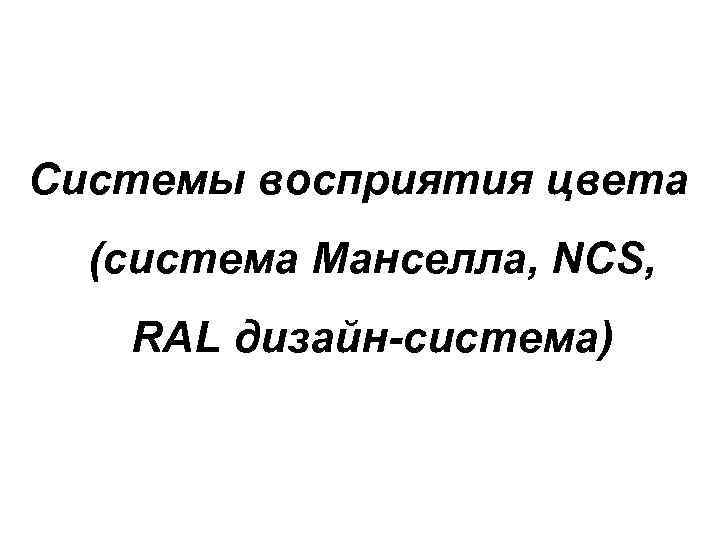

Системы восприятия цвета (система Манселла, NCS, RAL дизайн-система)
Система расположения цветов, или просто цветовая система, позволяет однозначно выражать взаимосвязь между цветами. Она обеспечивает передачу информации о цвете (коммуникацию цвета) на расстоянии и во времени даже в тех случаях, когда физические образцы цвета отсутствуют либо их цвет претерпел изменения в процессе эксплуатации или старения. Технический комитет ISO/TC 187 ( «Обозначения цвета» ) определил цветовую систему как набор правил по расположению и обозначению цветов, которые устанавливают расположение цветов в пространстве в соответствии с их свойствами (чем более схожи свойства цветов, тем ближе друг к другу они располагаются), а также метод обозначения местоположения цвета в последовательности цветов.
Система восприятия цвета определяет характеристики цветового ощущения: светлоту (или содержание черного цвета), насыщенность, цветовой тон

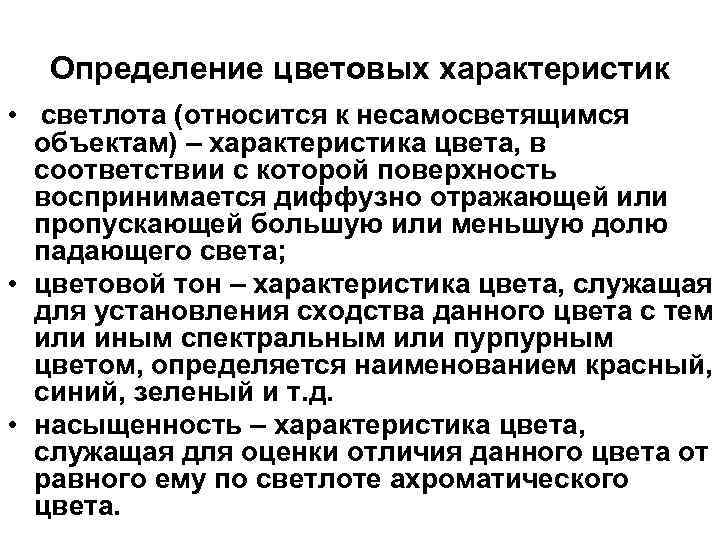

Определение цветовых характеристик • светлота (относится к несамосветящимся объектам) – характеристика цвета, в соответствии с которой поверхность воспринимается диффузно отражающей или пропускающей большую или меньшую долю падающего света; • цветовой тон – характеристика цвета, служащая для установления сходства данного цвета с тем или иным спектральным или пурпурным цветом, определяется наименованием красный, синий, зеленый и т. д. • насыщенность – характеристика цвета, служащая для оценки отличия данного цвета от равного ему по светлоте ахроматического цвета.
Каждый набор характеристик определяет свое цветовое пространство - трехмерное пространство для геометрического представления цветов. Цветовое тело представляет часть цветового пространства, включающая все цвета отражающих и пропускающих цвет объектов в условиях данного освещения. Любая трехмерная система определяет цветовое пространство, и любое цветовое пространство позволяет расположить цвета по порядку. Различие состоит в том, что цветовая система, главным образом, определяется набором стандартных образцов цвета, в то время как цветовое пространство является концептуальным понятием.

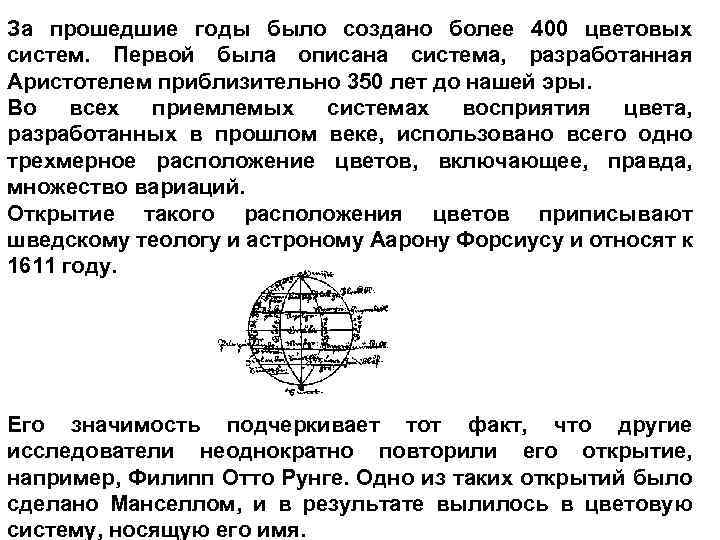

За прошедшие годы было создано более 400 цветовых систем. Первой была описана система, разработанная Аристотелем приблизительно 350 лет до нашей эры. Во всех приемлемых системах восприятия цвета, разработанных в прошлом веке, использовано всего одно трехмерное расположение цветов, включающее, правда, множество вариаций. Открытие такого расположения цветов приписывают шведскому теологу и астроному Аарону Форсиусу и относят к 1611 году. Его значимость подчеркивает тот факт, что другие исследователи неоднократно повторили его открытие, например, Филипп Отто Рунге. Одно из таких открытий было сделано Манселлом, и в результате вылилось в цветовую систему, носящую его имя.

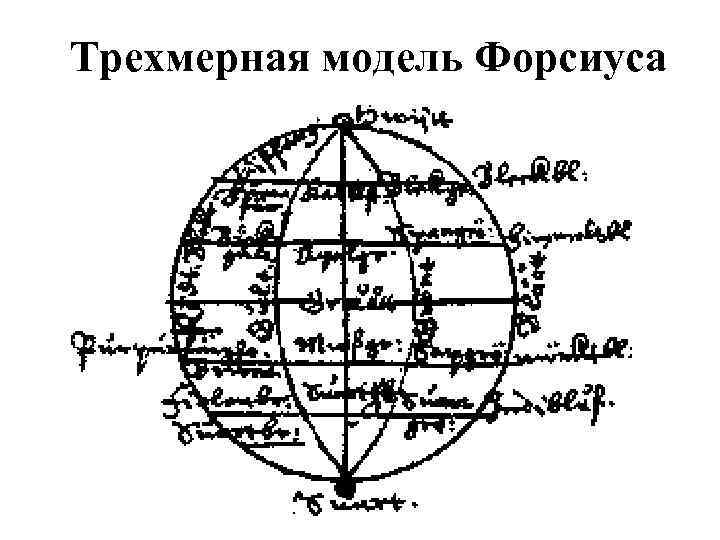

Трехмерная модель Форсиуса

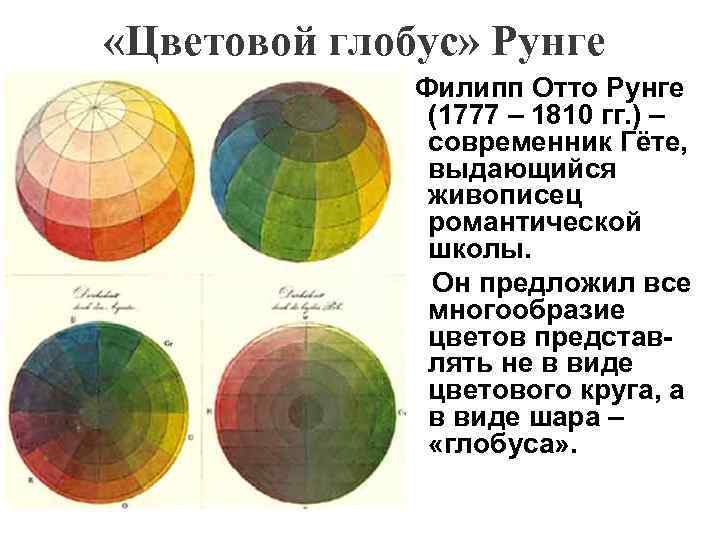

«Цветовой глобус» Рунге Филипп Отто Рунге (1777 – 1810 гг. ) – современник Гёте, выдающийся живописец романтической школы. Он предложил все многообразие цветов представлять не в виде цветового круга, а в виде шара – «глобуса» .
В основе систем восприятия цвета лежит модель цветового тела в виде трехмерного тела (сфера, цилиндр, конус, двойной конус), построенного на двух основных элементах: цветовой плоскости (на которой расположен цветовой круг) и пересекающей ее оси (шкалы ахроматических цветов) или шкалы светлоты

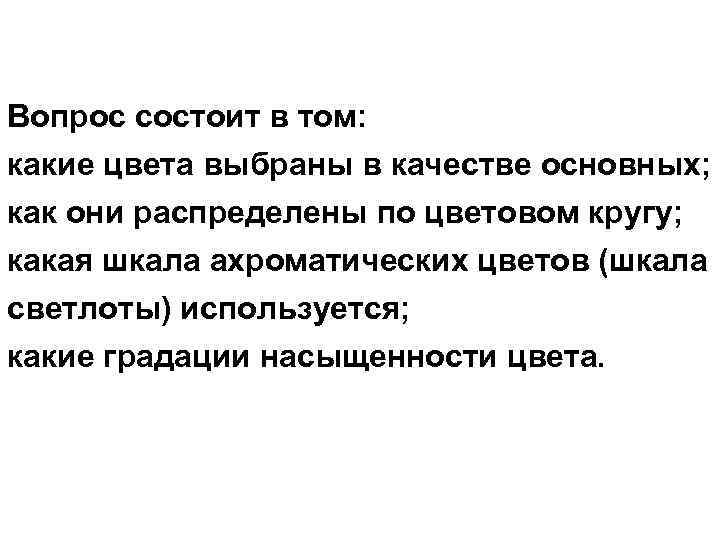

Вопрос состоит в том: какие цвета выбраны в качестве основных; как они распределены по цветовом кругу; какая шкала ахроматических цветов (шкала светлоты) используется; какие градации насыщенности цвета.

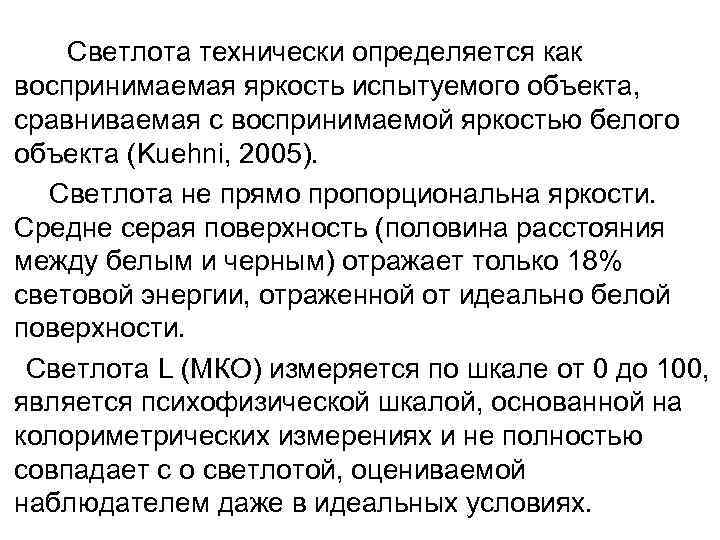

Светлота технически определяется как воспринимаемая яркость испытуемого объекта, сравниваемая с воспринимаемой яркостью белого объекта (Kuehni, 2005). Светлота не прямо пропорциональна яркости. Средне серая поверхность (половина расстояния между белым и черным) отражает только 18% световой энергии, отраженной от идеально белой поверхности. Светлота L (МКО) измеряется по шкале от 0 до 100, является психофизической шкалой, основанной на колориметрических измерениях и не полностью совпадает с о светлотой, оцениваемой наблюдателем даже в идеальных условиях.

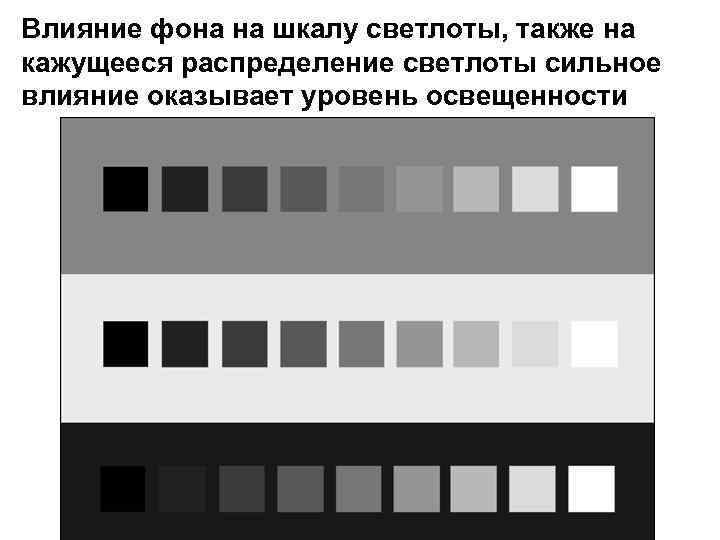

Влияние фона на шкалу светлоты, также на кажущееся распределение светлоты сильное влияние оказывает уровень освещенности
Шкала Денмана Росса (1907 г. ) (Психологи доказали, что нецелесообразно использовать более 9 различных градаций яркости)

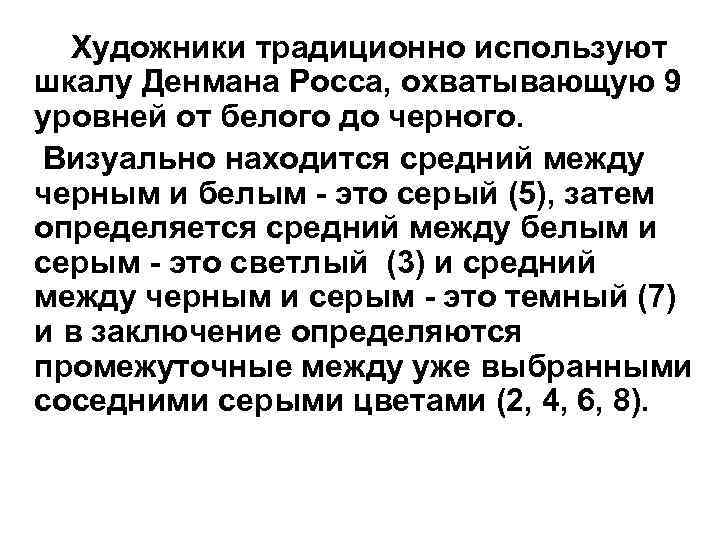

Художники традиционно используют шкалу Денмана Росса, охватывающую 9 уровней от белого до черного. Визуально находится средний между черным и белым - это серый (5), затем определяется средний между белым и серым - это светлый (3) и средний между черным и серым - это темный (7) и в заключение определяются промежуточные между уже выбранными соседними серыми цветами (2, 4, 6, 8).
Альберт Генри Манселл (1858 -1918 гг. ) – автор цветовой системы, носящей его имя

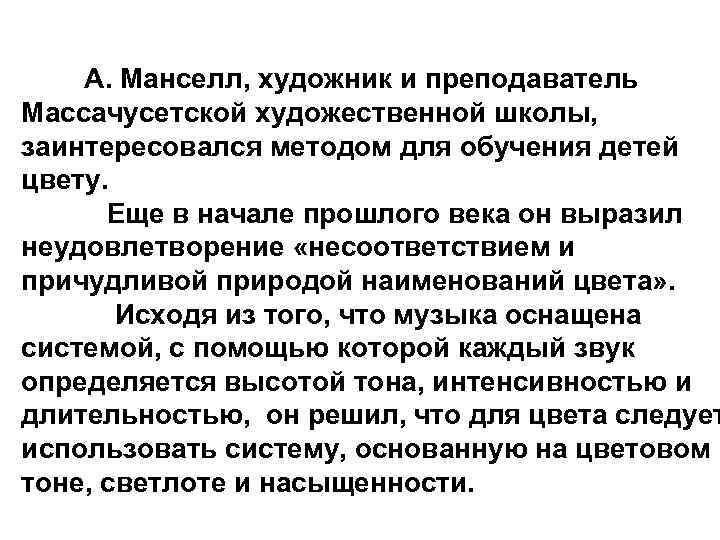

А. Манселл, художник и преподаватель Массачусетской художественной школы, заинтересовался методом для обучения детей цвету. Еще в начале прошлого века он выразил неудовлетворение «несоответствием и причудливой природой наименований цвета» . Исходя из того, что музыка оснащена системой, с помощью которой каждый звук определяется высотой тона, интенсивностью и длительностью, он решил, что для цвета следует использовать систему, основанную на цветовом тоне, светлоте и насыщенности.

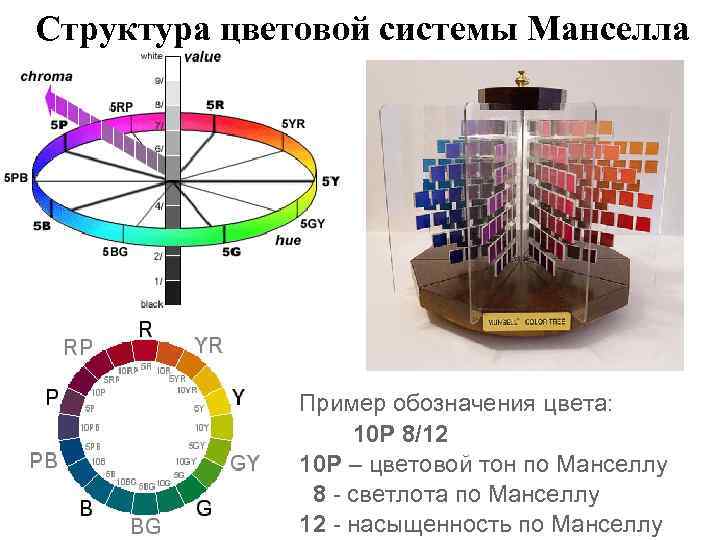

Структура цветовой системы Манселла Пример обозначения цвета: 10 P 8/12 10 P – цветовой тон по Манселлу 8 - светлота по Манселлу 12 - насыщенность по Манселлу

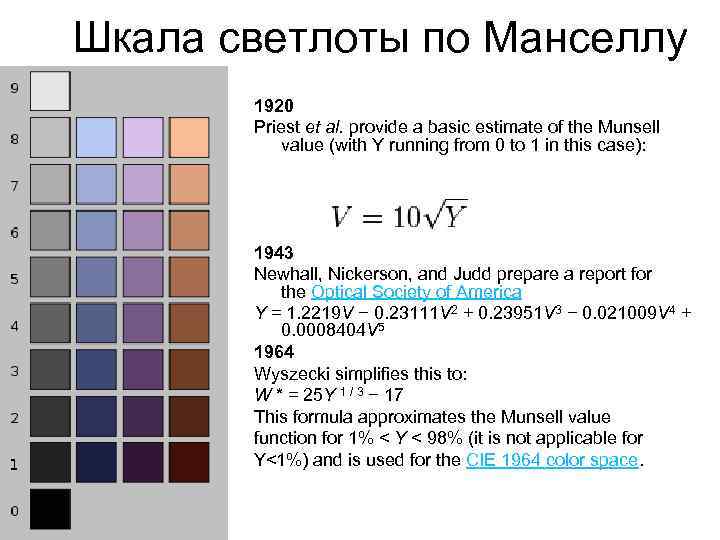

Шкала светлоты по Манселлу 1920 Priest et al. provide a basic estimate of the Munsell value (with Y running from 0 to 1 in this case): 1943 Newhall, Nickerson, and Judd prepare a report for the Optical Society of America Y = 1. 2219 V − 0. 23111 V 2 + 0. 23951 V 3 − 0. 021009 V 4 + 0. 0008404 V 5 1964 Wyszecki simplifies this to: W * = 25 Y 1 / 3 − 17 This formula approximates the Munsell value function for 1% < Y < 98% (it is not applicable for Y<1%) and is used for the CIE 1964 color space.

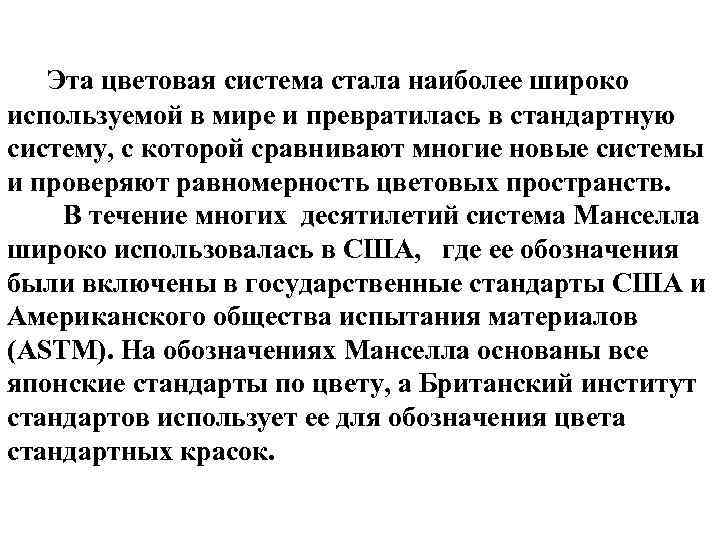

Эта цветовая система стала наиболее широко используемой в мире и превратилась в стандартную систему, с которой сравнивают многие новые системы и проверяют равномерность цветовых пространств. В течение многих десятилетий система Манселла широко использовалась в США, где ее обозначения были включены в государственные стандарты США и Американского общества испытания материалов (ASTM). На обозначениях Манселла основаны все японские стандарты по цвету, а Британский институт стандартов использует ее для обозначения цвета стандартных красок.
Атлас Манселла (Munsell book of color) Цветовую систему Манселла иллюстрируют два набора образцов цвета (Munsell Book of Color): с матовой поверхностью (1325 образцов цвета) и глянцевой поверхностью (1568 образцов).
Страницы атласа с цветами постоянного цветового тона
Естественная цветовая система NCS и атлас на ее основе

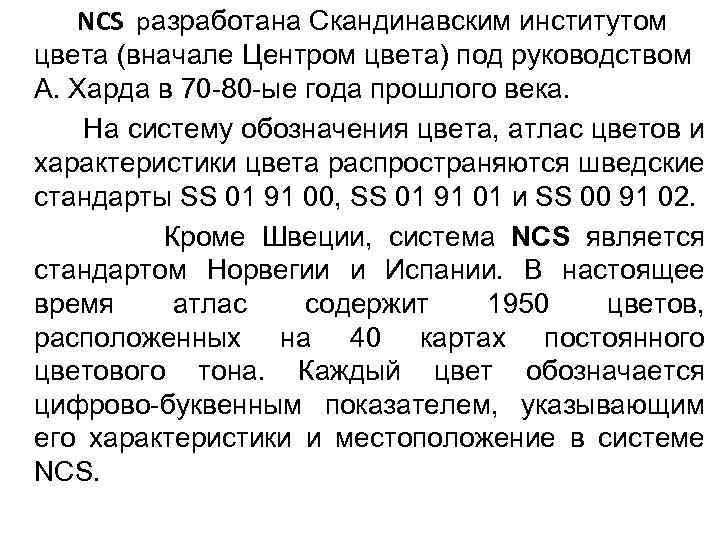

NCS разработана Скандинавским институтом цвета (вначале Центром цвета) под руководством А. Харда в 70 -80 -ые года прошлого века. На систему обозначения цвета, атлас цветов и характеристики цвета распространяются шведские стандарты SS 01 91 00, SS 01 91 01 и SS 00 91 02. Кроме Швеции, система NCS является стандартом Норвегии и Испании. В настоящее время атлас содержит 1950 цветов, расположенных на 40 картах постоянного цветового тона. Каждый цвет обозначается цифрово-буквенным показателем, указывающим его характеристики и местоположение в системе NCS.
ЕСТЕСТВЕННАЯ ЦВЕТОВАЯ СИСТЕМА NCS Основу системы составляют шесть основных цветов: (белый (W), черный (S), желтый (Y), красный (R), синий (В) и зеленый (G). Цветовые обозначения NCS основаны на принципе сходства: насколько данный цвет похож на каждый из шести элементарных цветов.
Структура системы, цветовой треугольник, цветовой круг и обозначение цвета NCS Пример: 5535 R 40 B 55 – сходство с черным цветом 35 – сходство с максимально насыщенным цветом R 40 B – цветовой тон

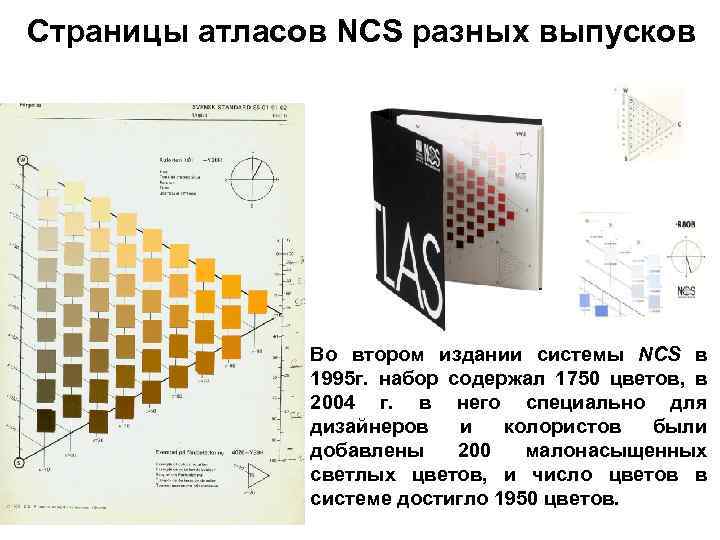

Страницы атласов NCS разных выпусков Во втором издании системы NCS в 1995 г. набор содержал 1750 цветов, в 2004 г. в него специально для дизайнеров и колористов были добавлены 200 малонасыщенных светлых цветов, и число цветов в системе достигло 1950 цветов.
Наборы цветов существуют в виде: стандартного набора образцов, атласа, альбома, индекса (в виде веера), в виде 8 блоков, отдельных образцов и др.

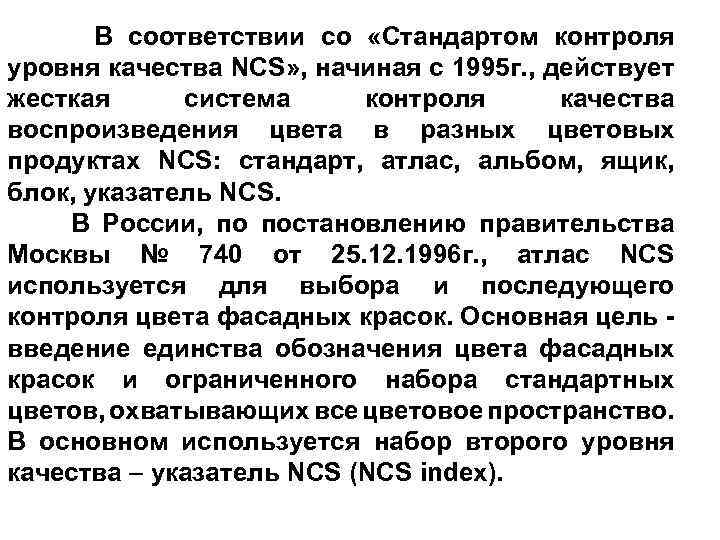

В соответствии со «Стандартом контроля уровня качества NCS» , начиная с 1995 г. , действует жесткая система контроля качества воспроизведения цвета в разных цветовых продуктах NCS: стандарт, атлас, альбом, ящик, блок, указатель NCS. В России, по постановлению правительства Москвы № 740 от 25. 12. 1996 г. , атлас NCS используется для выбора и последующего контроля цвета фасадных красок. Основная цель - введение единства обозначения цвета фасадных красок и ограниченного набора стандартных цветов, охватывающих все цветовое пространство. В основном используется набор второго уровня качества указатель NCS (NCS index).
Сканер цвета NCS и измеритель цвета NCS CECF-9 NCS Colour Scan является мобильной электронной цветовой картой. Устройство содержит 1950 оригинальных цветов NCS и позволяет найти ближайший к измеряемому цвету стандартный цвет NCS
Отдельные проекты, выполненные с использованием системы NCS
VP Global Design Tupperware Corporation, USA AZZOLINITINUPER Plastic boxes ITALY
Процессы разработки и производства продукции велись с использованием Morton Powder Coatings ZIPColor. SM*, зарекомендовавшей себя как эффективный инструмент для разработки быстрых и точных цветовых решений. * ZIPColor. SM – это профессиональная система расчета цвета, в которой Morton использовал как основу систему NCS -1750 цветов из NCS Index Brilliant. KITCHENAID, USA

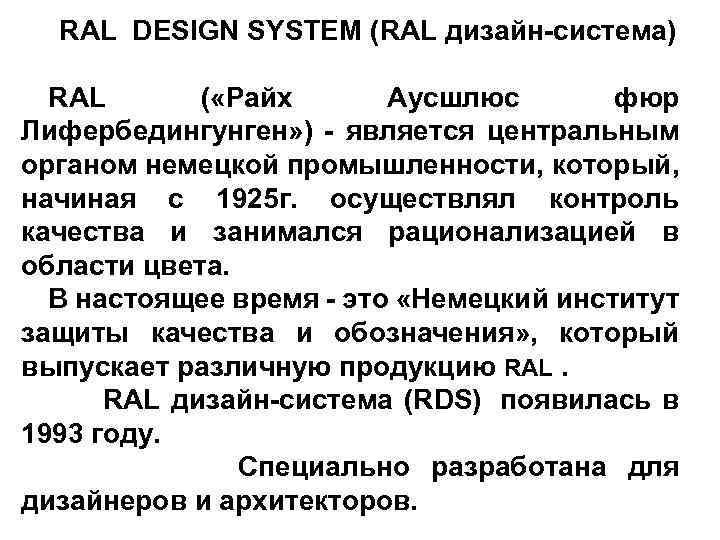

RAL DESIGN SYSTEM (RAL дизайн-система) RAL ( «Райх Аусшлюс фюр Лифербедингунген» ) - является центральным органом немецкой промышленности, который, начиная с 1925 г. осуществлял контроль качества и занимался рационализацией в области цвета. В настоящее время - это «Немецкий институт защиты качества и обозначения» , который выпускает различную продукцию RAL. RAL дизайн-система (RDS) появилась в 1993 году. Специально разработана для дизайнеров и архитекторов.

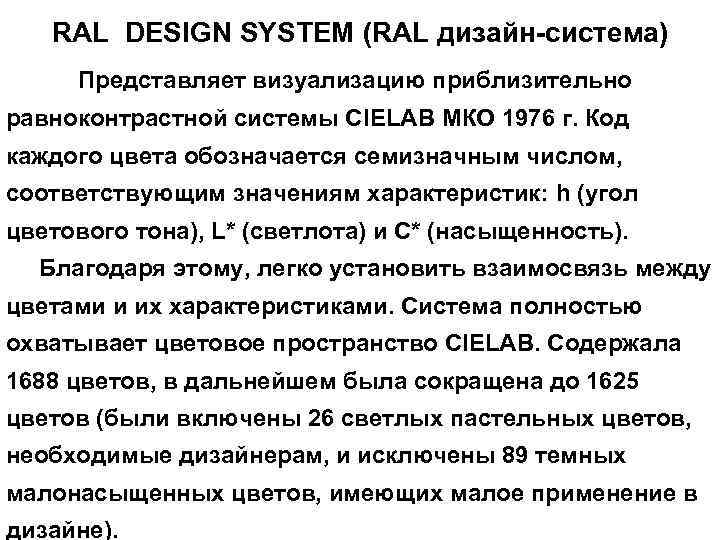

RAL DESIGN SYSTEM (RAL дизайн-система) Представляет визуализацию приблизительно равноконтрастной системы СIELАВ МКО 1976 г. Код каждого цвета обозначается семизначным числом, соответствующим значениям характеристик: h (угол цветового тона), L* (светлота) и С* (насыщенность). Благодаря этому, легко установить взаимосвязь между цветами и их характеристиками. Система полностью охватывает цветовое пространство СIELАВ. Содержала 1688 цветов, в дальнейшем была сокращена до 1625 цветов (были включены 26 светлых пастельных цветов, необходимые дизайнерам, и исключены 89 темных малонасыщенных цветов, имеющих малое применение в дизайне).

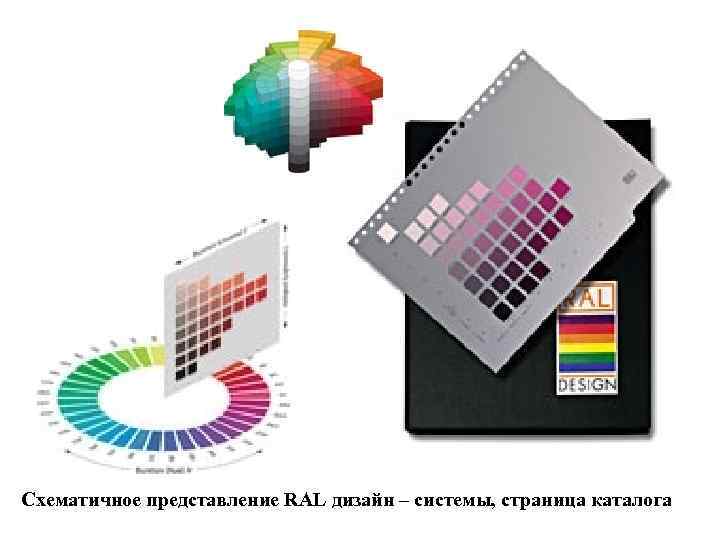

Схематичное представление RAL дизайн – системы, страница каталога
Системы смешения красок ( PANTONE, MONICOLOR и десятки аналогичных колеровочных вееров)
На зарубежном рынке текстиля, дизайна одежды, графического дизайна, печати, издательства, интерьеров, архитектурного и промышленного дизайна доминирующими являются системы PANTONE

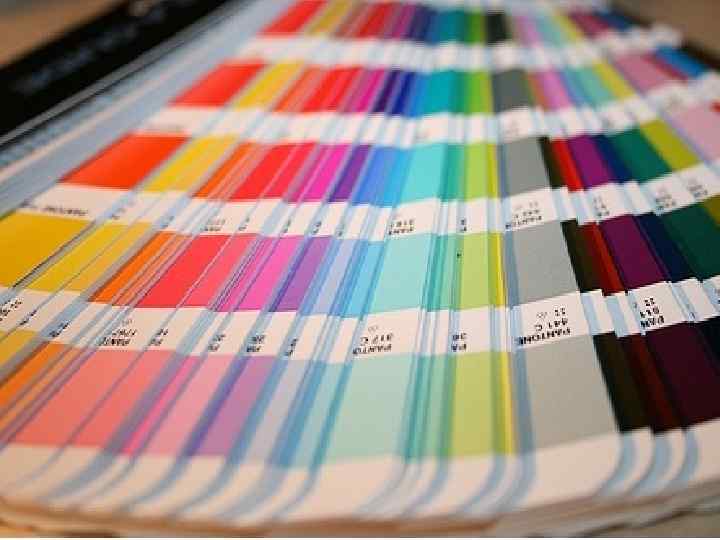

Основной цветовой справочник PANTONE Formula Guide (PANTONE Matching System), состоящий из 2 вееров на глянцевой и офсетной бумаге, каждый из которых содержит 1114 основных смесевых цветов с указанием рецептуры смешения с помощью 14 базовых красок.

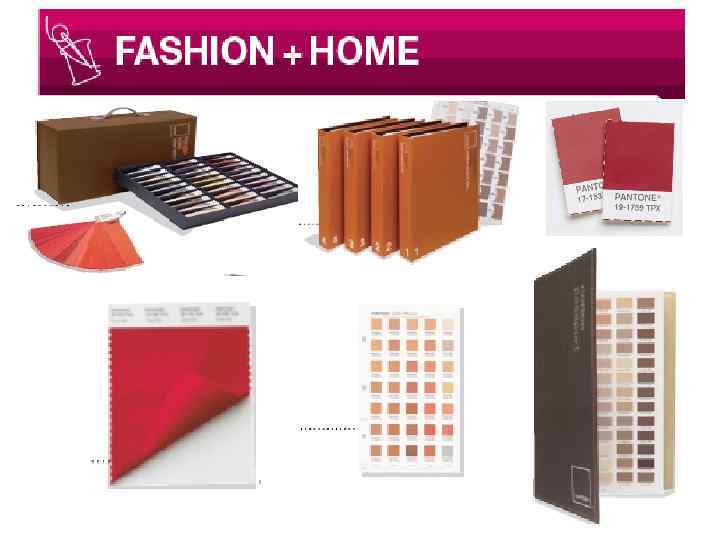

Ежегодно дизайнеры-участники Нью-Йоркской недели моды определяют цвета сезона именно по PANTONE Fashion+home, также как и крупнейшие мировые изготовители текстиля и кож для одежды, обуви и дизайна интерьеров
Многие дизайнеры в мире моды используют для обозначения цветов своих коллекций и другие системы PANTONE

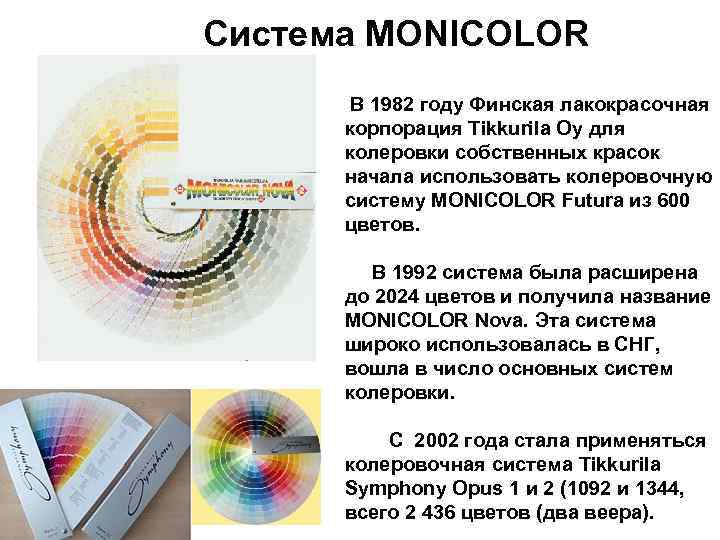

Система MONICOLOR В 1982 году Финская лакокрасочная корпорация Tikkurila Oy для колеровки собственных красок начала использовать колеровочную систему MONICOLOR Futura из 600 цветов. В 1992 система была расширена до 2024 цветов и получила название MONICOLOR Nova. Эта система широко использовалась в СНГ, вошла в число основных систем колеровки. С 2002 года стала применяться колеровочная система Tikkurila Symphony Opus 1 и 2 (1092 и 1344, всего 2 436 цветов (два веера).

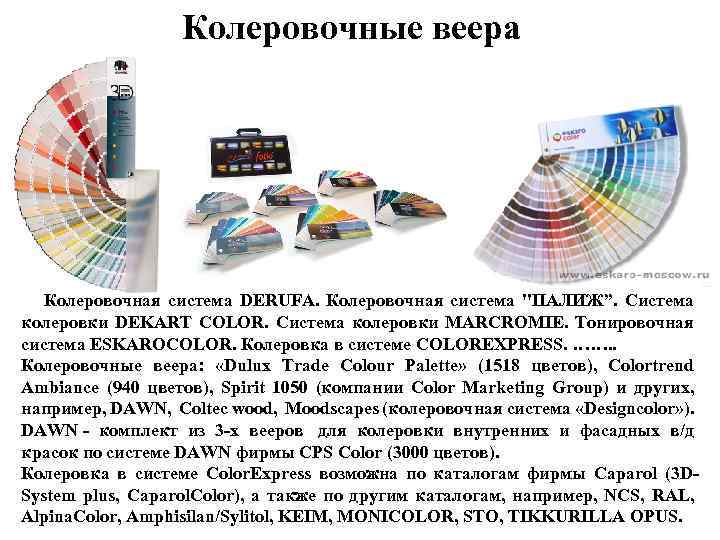

Колеровочные веера Колеровочная система DERUFA. Колеровочная система "ПАЛИЖ”. Система колеровки DEKART COLOR. Система колеровки MARCROMIE. Тонировочная система ESKAROCOLOR. Колеровка в системе COLOREXPRESS. ……. . Колеровочные веера: «Dulux Trade Colour Palette» (1518 цветов), Colortrend Ambiance (940 цветов), Spirit 1050 (компании Color Marketing Group) и других, например, DAWN, Coltec wood, Moodscapes (колеровочная система «Designcolor» ). DAWN - комплект из 3 -х вееров для колеровки внутренних и фасадных в/д красок по системе DAWN фирмы CPS Color (3000 цветов). Колеровка в системе Color. Express возможна по каталогам фирмы Caparol (3 DSystem plus, Caparol. Color), а также по другим каталогам, например, NCS, RAL, Alpina. Color, Amphisilan/Sylitol, KEIM, MONICOLOR, STO, TIKKURILLA OPUS.
Картотеки, каталоги цветового ассортимента ЛКМ (RAL, отечественная «Картотека образцов цвета лакокрасочных материалов» , каталоги цветов различных фирм)

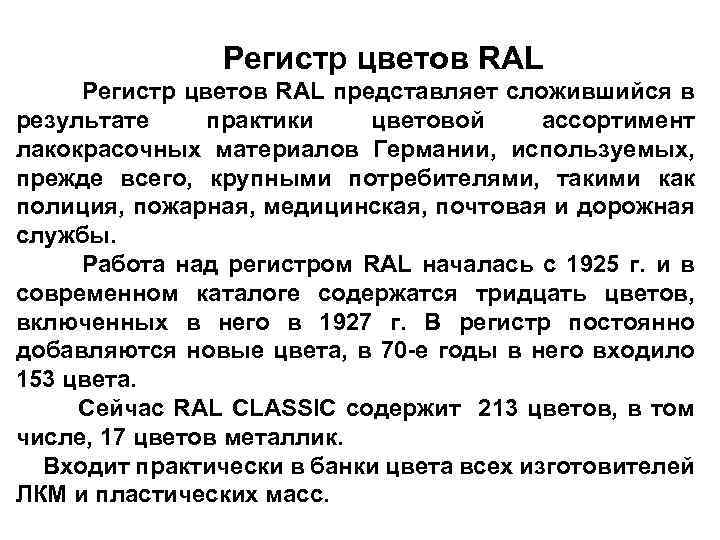

Регистр цветов RAL представляет сложившийся в результате практики цветовой ассортимент лакокрасочных материалов Германии, используемых, прежде всего, крупными потребителями, такими как полиция, пожарная, медицинская, почтовая и дорожная службы. Работа над регистром RAL началась с 1925 г. и в современном каталоге содержатся тридцать цветов, включенных в него в 1927 г. В регистр постоянно добавляются новые цвета, в 70 -е годы в него входило 153 цвета. Сейчас RAL CLASSIC содержит 213 цветов, в том числе, 17 цветов металлик. Входит практически в банки цвета всех изготовителей ЛКМ и пластических масс.
Цвета каталога (регистра цветов) RAL Цвета разделены на 9 групп, в соответствии с их цветовым тоном. Каждый цвет обозначается условным четырехзначным числом, первая цифра которого указывает на цветовой тон и словесным наименованием цвета.
Регистр RAL существует в виде двух основных наборов цветов с разным блеском поверхности: RAL 840 -НR (с полуматовой поверхностью) и RAL 841 -GL (с глянцевой поверхностью). При указании спецификации цвета, кроме номера и наименования, следует указывать GL или НR. Есть наборы в виде отдельных листов, есть вееры и альбомы в которых на одной странице размещается один или несколько цветов.

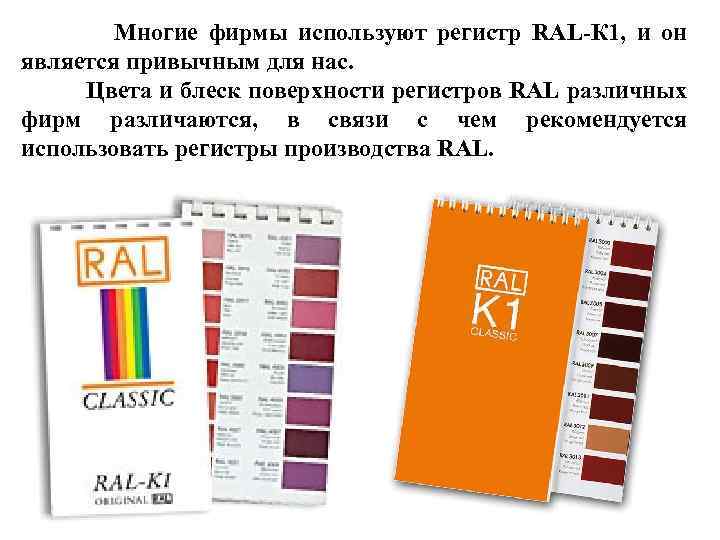

Многие фирмы используют регистр RAL-К 1, и он является привычным для нас. Цвета и блеск поверхности регистров RAL различных фирм различаются, в связи с чем рекомендуется использовать регистры производства RAL.
Измерение цвета Цвета продуктов RAL измерены при геометрии Dif/8, источнике света Dб 5 и учете зеркальной составляющей. В аттестате цветовых характеристик образцов цвета RAL Classic приводятся все 10 характеристик: X, У, Z, х, у в системе ХУZ МКО 1964 г. , L*, а*, b*, С*, h в системе СIЕLАВ 1976 г. RAL в электронном виде Программные продукты С 1 и С 2, информация об образце RAL 4003 «Фиолетовый вереск»
«Картотека образцов цвета лакокрасочных материалов» , РФ (230 цветов, выпускает ЗАО «НПК Яр. ЛИ» )

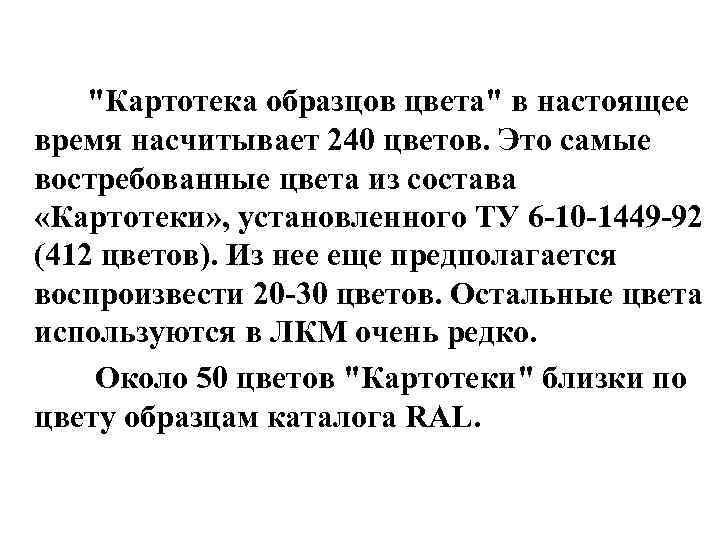

"Картотека образцов цвета" в настоящее время насчитывает 240 цветов. Это самые востребованные цвета из состава «Картотеки» , установленного ТУ 6 -10 -1449 -92 (412 цветов). Из нее еще предполагается воспроизвести 20 -30 цветов. Остальные цвета используются в ЛКМ очень редко. Около 50 цветов "Картотеки" близки по цвету образцам каталога RAL.
Цвет красок для пластика Стирол акриловая на водной основе базовая краска для АБС пластмассы Pali. Plast PL 034 base C для колеровки универсальными пигментными пастами: каталог RAL, NCS и Moni. Color. Однокомпонентная водоразбавимая грунт-эмаль WF 22 на основе акриловой смолы. Рекомендуется для окрашивания различных бытовых приборов: телевизионная техника, компьютеры в т. ч. портативные, мобильные телефоны, фены и т. д. Наносится без предварительного грунтования на следующие виды пластмасс: ABS, PC, PMMA, PPO, SAN. Поставляется в любых цветах по каталогу RAL. Суперконцентраты для окрашивания полимеров (полипропилена, полиэтилена) - по каталогу RAL и PANTONE.

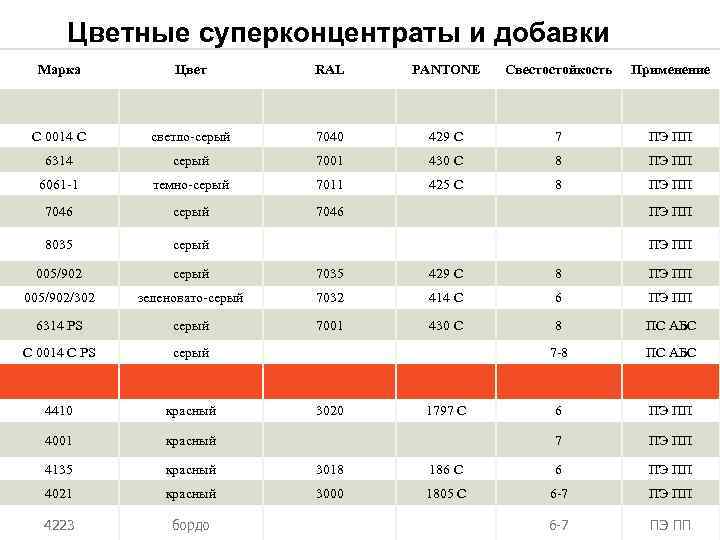

Цветные суперконцентраты и добавки Марка Цвет RAL PANTONE Свестостойкость Применение C 0014 С светло-серый 7040 429 C 7 ПЭ ПП 6314 серый 7001 430 С 8 ПЭ ПП 6061 -1 темно-серый 7011 425 C 8 ПЭ ПП 7046 серый 7046 8035 серый 005/902 серый 7035 429 C 8 ПЭ ПП 005/902/302 зеленовато-серый 7032 414 С 6 ПЭ ПП 6314 PS серый 7001 430 С 8 ПС АБС C 0014 C PS серый 7 -8 ПС АБС ПЭ ПП 4410 красный 3020 1797 C 6 ПЭ ПП 4001 красный 7 ПЭ ПП 4135 красный 3018 186 C 6 ПЭ ПП 4021 красный 3000 1805 С 6 -7 ПЭ ПП 4223 бордо 6 -7 ПЭ ПП

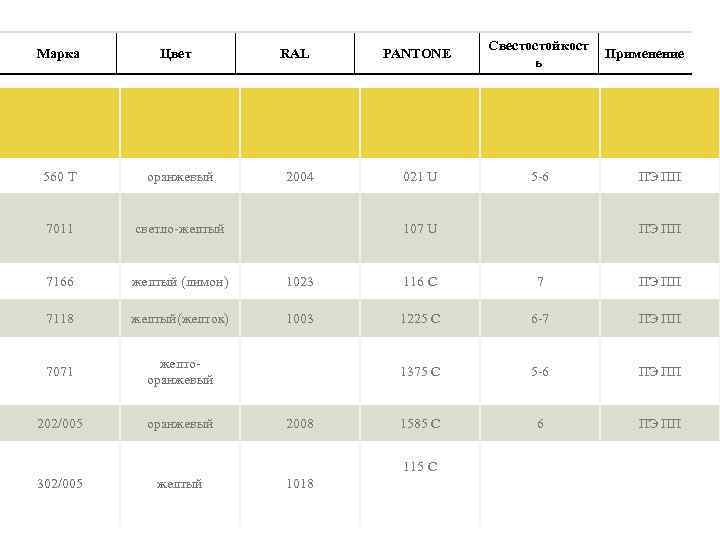

Марка Цвет RAL PANTONE Свестостойкост ь Применение 560 Т оранжевый 2004 021 U 5 -6 ПЭ ПП 7011 светло-желтый 7166 желтый (лимон) 1023 116 C 7 ПЭ ПП 7118 желтый(желток) 1003 1225 C 6 -7 ПЭ ПП 7071 желтооранжевый 1375 С 5 -6 ПЭ ПП 202/005 оранжевый 1585 C 6 ПЭ ПП 107 U 2008 115 C 302/005 желтый 1018 ПЭ ПП

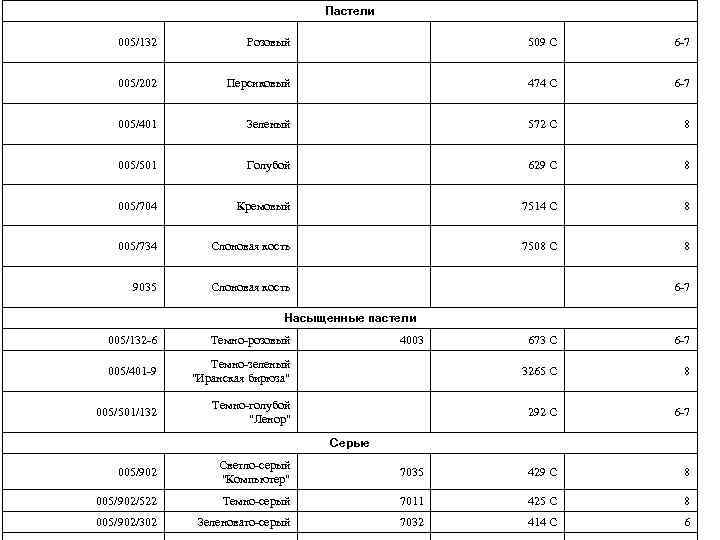

Пастели 005/132 Розовый 509 С 6 -7 005/202 Персиковый 474 С 6 -7 005/401 Зеленый 572 С 8 005/501 Голубой 629 С 8 005/704 Кремовый 7514 С 8 005/734 Слоновая кость 7508 С 8 9035 Слоновая кость 6 -7 Насыщенные пастели 005/132 -6 Темно-розовый 005/401 -9 005/501/132 4003 673 С 6 -7 Темно-зеленый "Иранская бирюза" 3265 С 8 Темно-голубой "Ленор" 292 С 6 -7 Серые 005/902 Светло-серый "Компьютер" 7035 429 C 8 005/902/522 Темно-серый 7011 425 C 8 005/902/302 Зеленовато-серый 7032 414 C 6
