Система твердотельного моделирования обработки детали www. sprut. ru
NC Tuner - система для контроля и окончательной доводки управляющих программ для 2, 5 -х и 3 х координатных фрезерных станков с ЧПУ NC Tuner предлагает все необходимые средства для реалистичного моделирования процесса обработки, отладки и редактирования управляющей программы

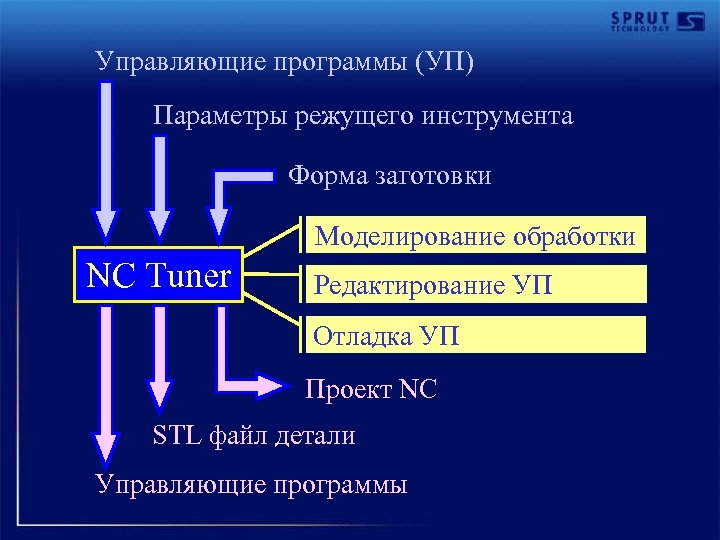

Управляющие программы (УП) Параметры режущего инструмента Форма заготовки Моделирование обработки NC Tuner Редактирование УП Отладка УП Проект NC STL файл детали Управляющие программы

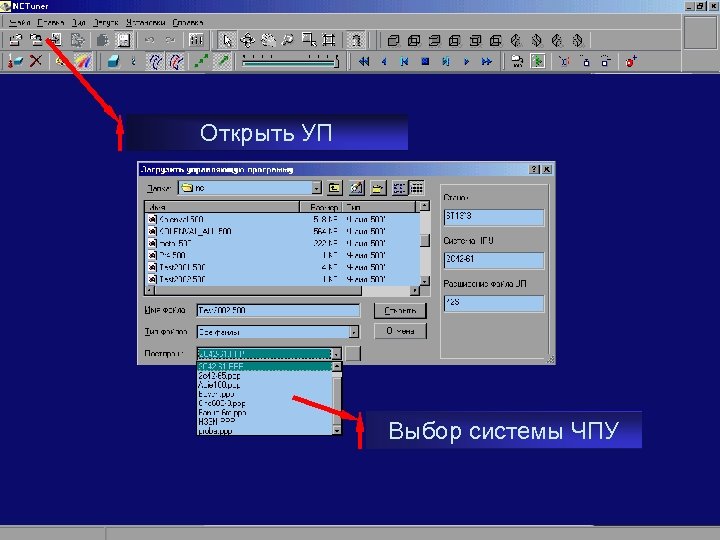

Открыть УП Выбор системы ЧПУ

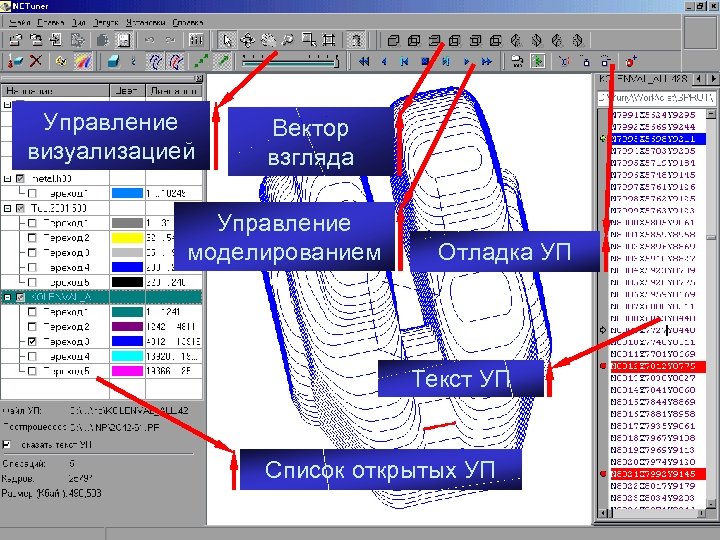

Управление визуализацией Вектор взгляда Управление моделированием Отладка УП Текст УП Список открытых УП

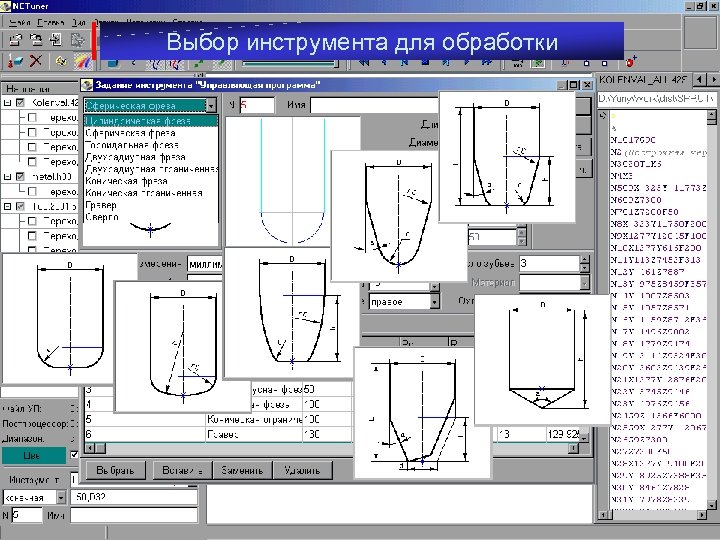

Выбор инструмента для обработки Задание инструмента

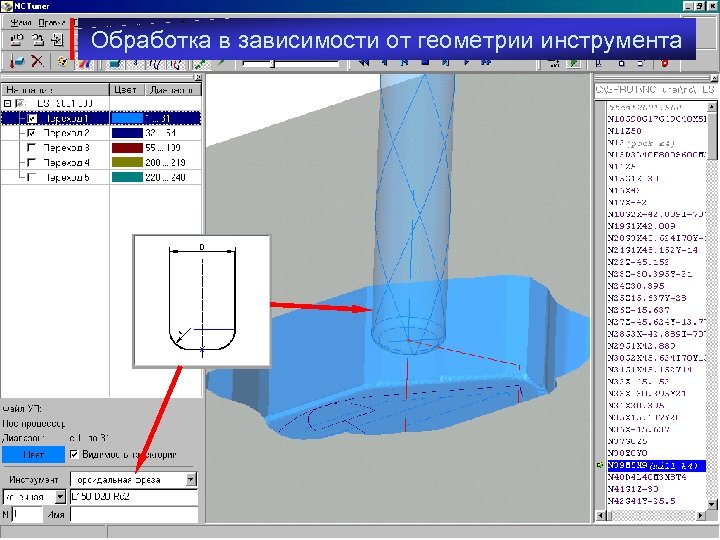

Обработка в зависимости от геометрии инструмента
Задание габаритов заготовки

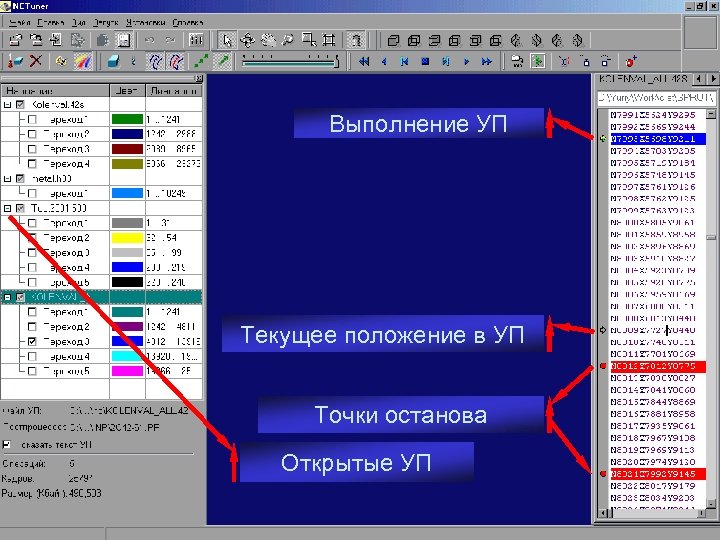

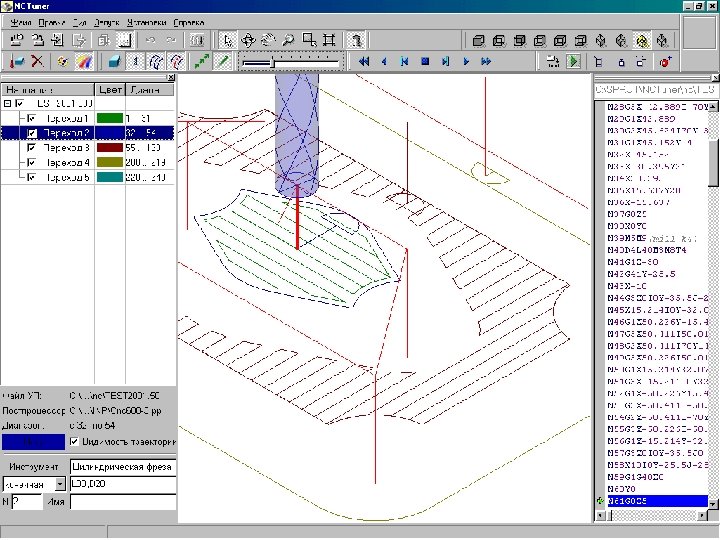

Выполнение УП Текущее положение в УП Точки останова Открытые УП

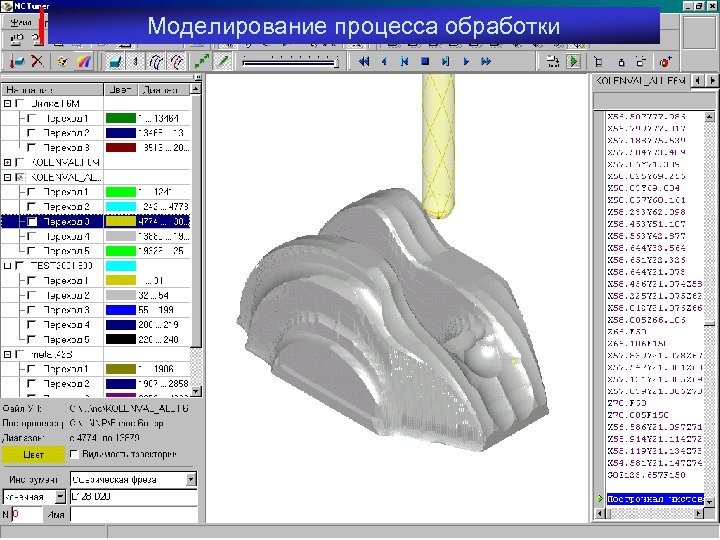

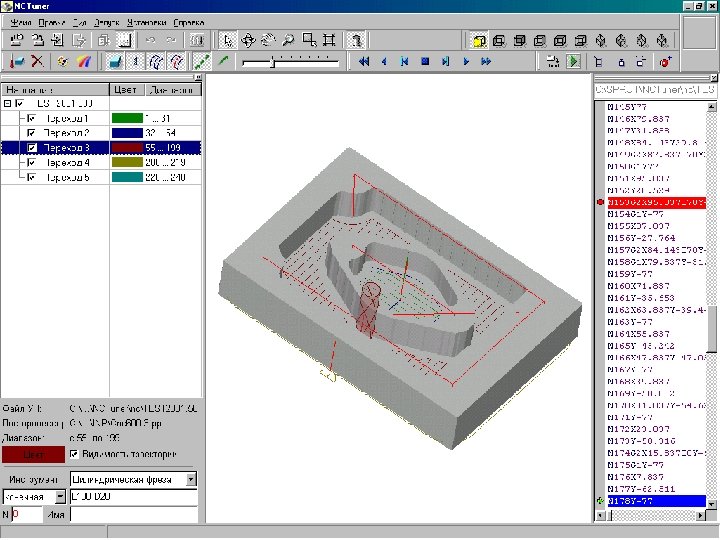

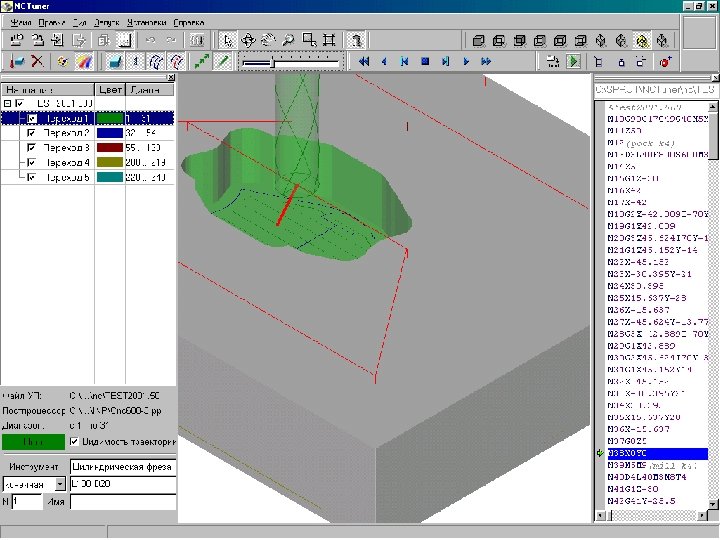

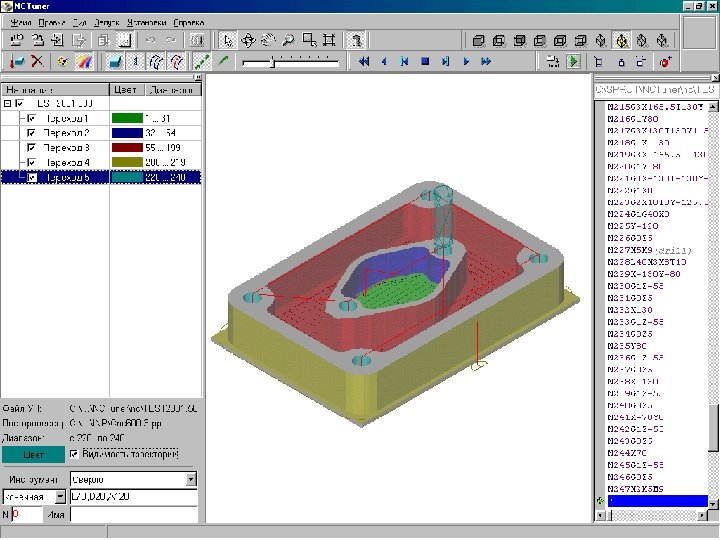

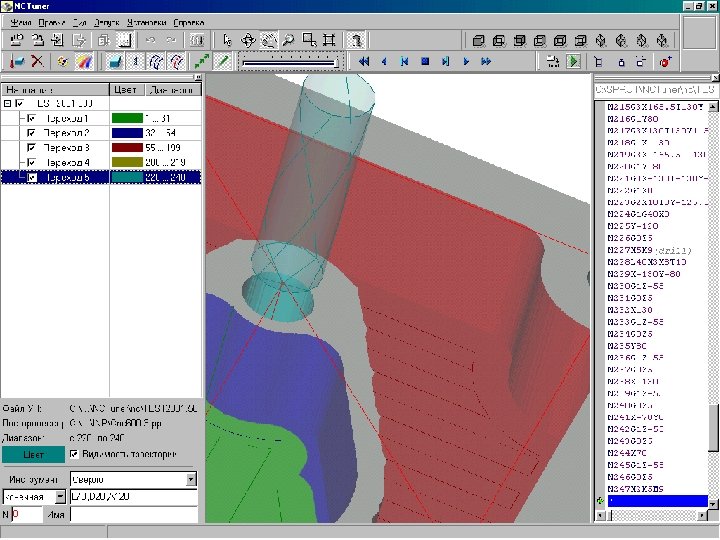

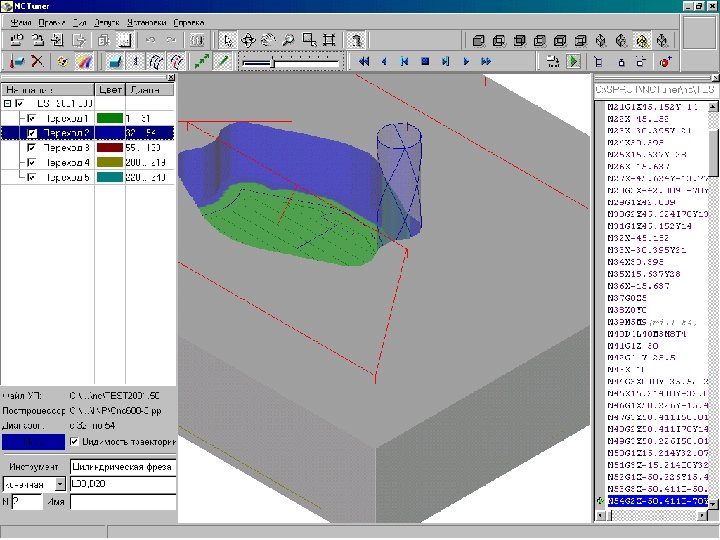

Моделирование процесса обработки Выполнить до точки смены инструмента

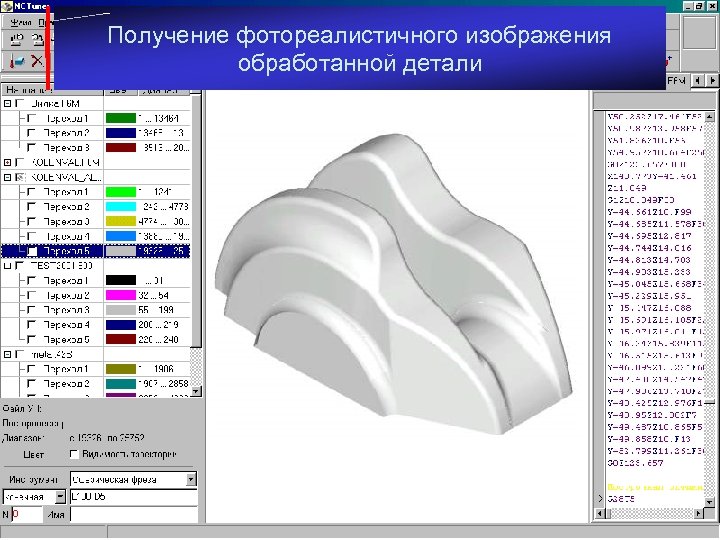

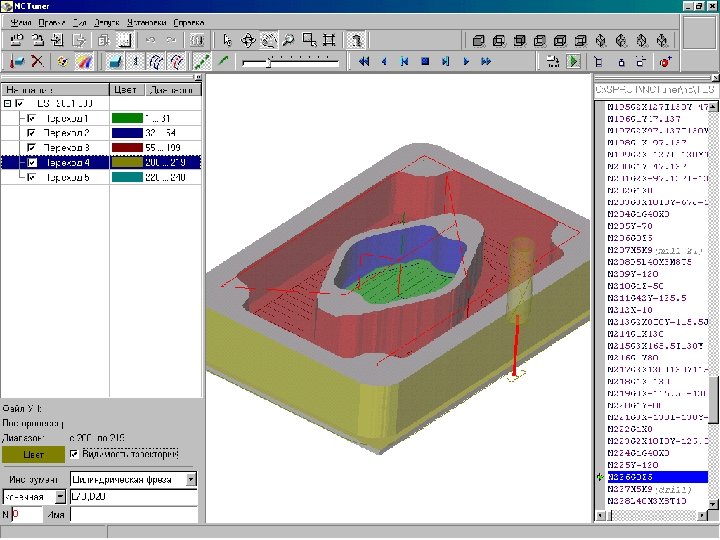

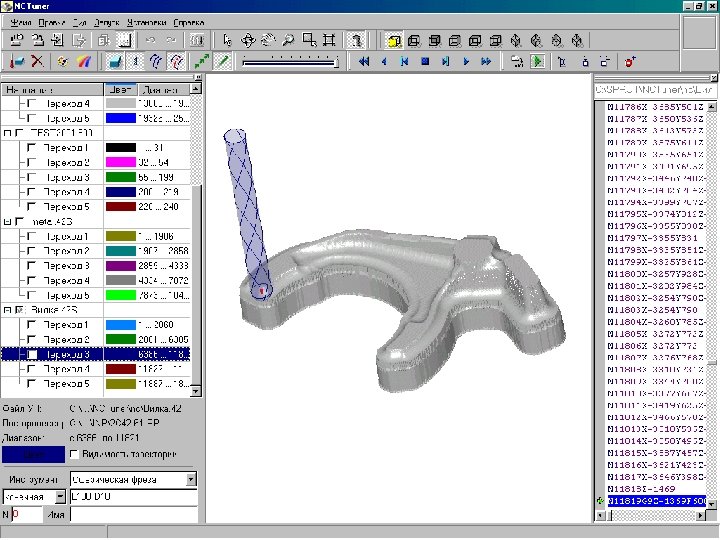

Получение фотореалистичного изображения обработанной детали

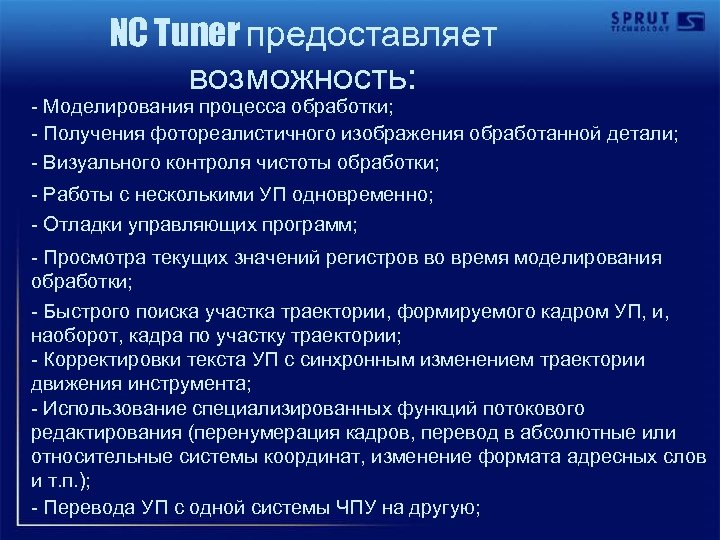

NC Tuner предоставляет возможность: - Моделирования процесса обработки; - Получения фотореалистичного изображения обработанной детали; - Визуального контроля чистоты обработки; - Работы с несколькими УП одновременно; - Отладки управляющих программ; - Просмотра текущих значений регистров во время моделирования обработки; - Быстрого поиска участка траектории, формируемого кадром УП, и, наоборот, кадра по участку траектории; - Корректировки текста УП с синхронным изменением траектории движения инструмента; - Использование специализированных функций потокового редактирования (перенумерация кадров, перевод в абсолютные или относительные системы координат, изменение формата адресных слов и т. п. ); - Перевода УП с одной системы ЧПУ на другую;

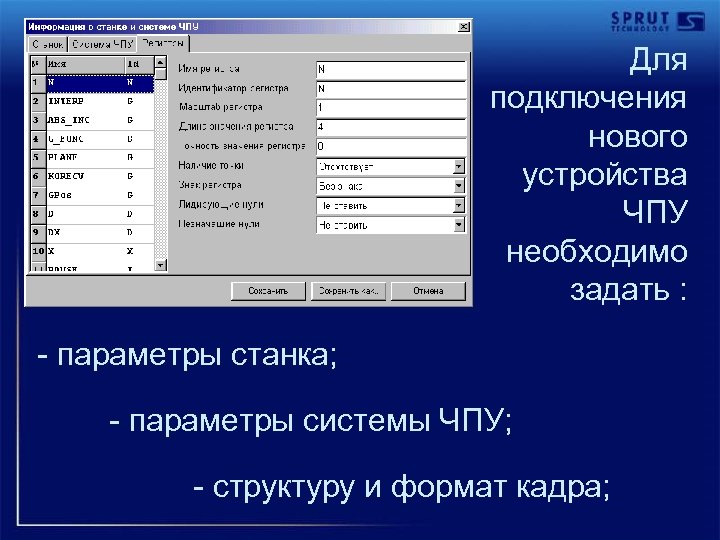

Для подключения нового устройства ЧПУ необходимо задать : - параметры станка; - параметры системы ЧПУ; - структуру и формат кадра;

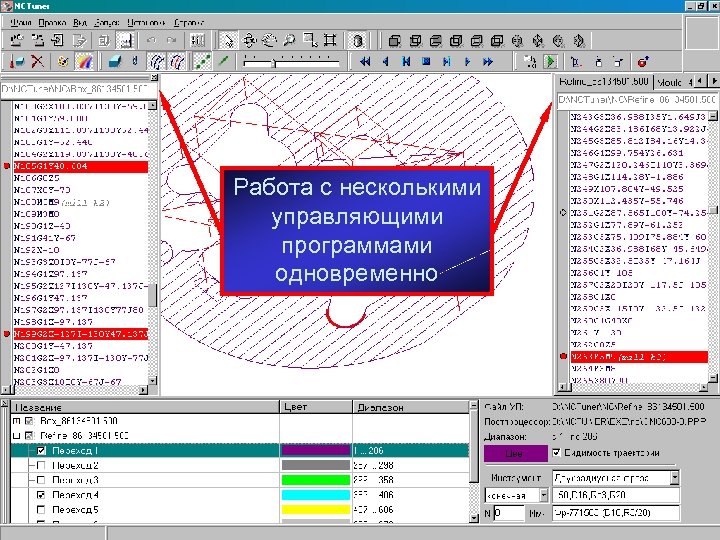

Работа с несколькими управляющими программами одновременно

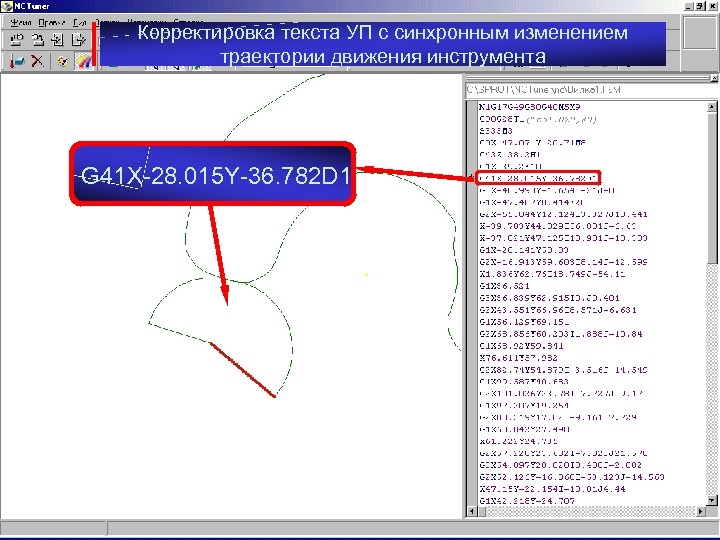

Корректировка текста УП с синхронным изменением траектории движения инструмента G 41 X-28. 015 Y-36. 782 D 1 G 41 X-28. 015 Y-26. 782 D 1
N 35 X 15. 637 Y 28 N 36 X-15. 637 N 37 G 0 Z 5 N 38 X 0 Y 0 N 39 M 5 M 9(mill k 4) N 40 D 4 L 40 M 3 M 8 T 4 N 41 G 1 Z-30 N 42 G 41 Y-25. 5 N 43 X-10 N 44 G 3 X 0 I 0 Y-35. 5 J-25. 5 N 45 X 15. 214 I 0 Y-32. 075 J 0 N 46 G 1 X 50. 226 Y-15. 467 N 47 G 3 X 50. 411 I 50. 012 Y-14. 715 J-15. 015 N 48 G 2 X 50. 411 I 70 Y 14. 715 J 0 N 49 G 3 X 50. 226 I 50. 012 Y 15. 467 J 15. 015 N 50 G 1 X 15. 214 Y 32. 075 N 51 G 3 X-15. 214 I 0 Y 32. 075 J 0 N 52 G 1 X-50. 226 Y 15. 467 NC Tuner - современное средство отладки и тонкой настройки управляющих программ для станков с ЧПУ N 53 G 3 X-50. 411 I-50. 012 Y 14. 715 J 15. 015 N 54 G 2 X-50. 411 I-70 Y-14. 715 J 0 N 55 G 3 X-50. 226 I-50. 012 Y-15. 467 J-15. 015 N 56 G 1 X-15. 214 Y-32. 075 N 57 G 3 X 0 I 0 Y-35. 5 J 0 N 58 X 10 I 0 Y-25. 5 J-25. 5 N 59 G 1 G 40 X 0 N 60 Y 0 N 61 G 0 Z 5
Скачать презентацию Система твердотельного моделирования обработки детали www sprut ru
