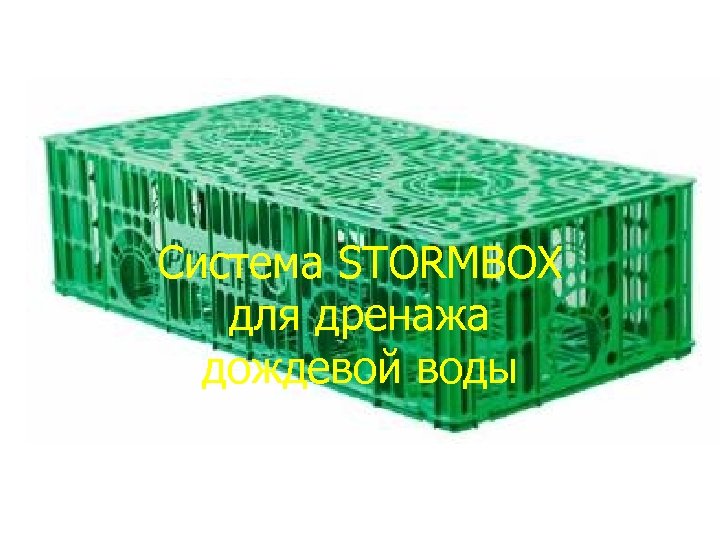

Система STORMBOX для дренажа дождевой воды Система STORMBOX для дренажа дождевой воды

Система Stormbox – технические • Материал: PP данные • Измерения: (дл. * шир. * Система Stormbox – технические • Материал: PP данные • Измерения: (дл. * шир. * выс. ) 1200 x 600 x 300 мм • Вход/Выход: 110, (125), 160, 200 мм • Цвет: зеленый (RAL 6024) • Элементы: ящик, дно ящика, клипсы • Вес: ящик. . 8, 0 kg дно ящика. . . 1, 7 kg клипса………… 0, 01 kg

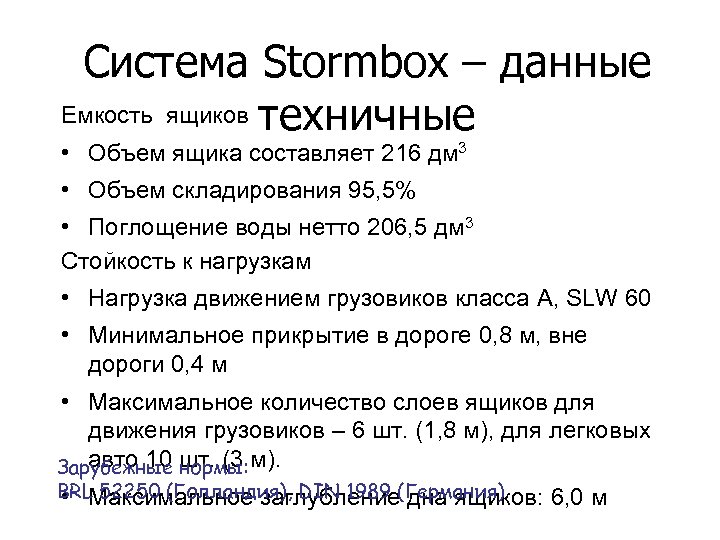

Система Stormbox – данные Емкость ящиков техничные • Объем ящика составляет 216 дм 3 Система Stormbox – данные Емкость ящиков техничные • Объем ящика составляет 216 дм 3 • Объем складирования 95, 5% • Поглощение воды нетто 206, 5 дм 3 Стойкость к нагрузкам • Нагрузка движением грузовиков класса A, SLW 60 • Минимальное прикрытие в дороге 0, 8 м, вне дороги 0, 4 м • Максимальное количество слоев ящиков для движения грузовиков – 6 шт. (1, 8 м), для легковых авто 10 нормы: Зарубежные шт. (3 м). BRL 52250 (Голландия), DIN 1989 (Германия) • Максимальное заглубление дна ящиков: 6, 0 м

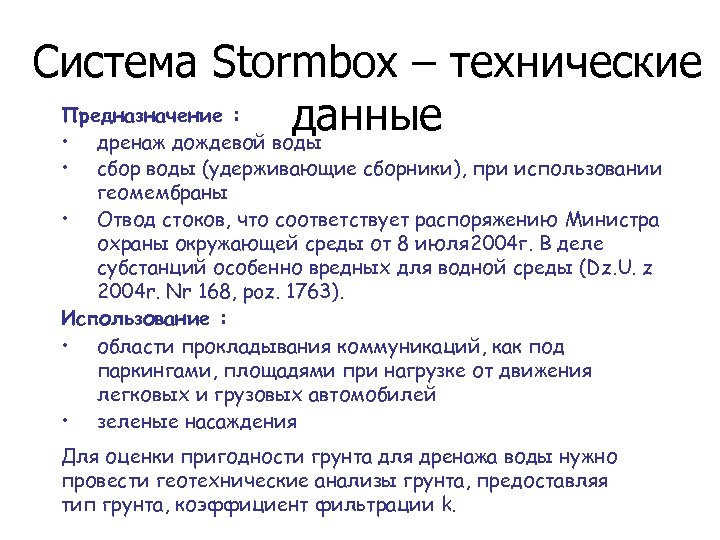

Система Stormbox – технические Предназначение : данные • дренаж дождевой воды • сбор воды Система Stormbox – технические Предназначение : данные • дренаж дождевой воды • сбор воды (удерживающие сборники), при использовании геомембраны • Отвод стоков, что соответствует распоряжению Министра охраны окружающей среды от 8 июля 2004 г. В деле субстанций особенно вредных для водной среды (Dz. U. z 2004 r. Nr 168, poz. 1763). Использование : • области прокладывания коммуникаций, как под паркингами, площадями при нагрузке от движения легковых и грузовых автомобилей • зеленые насаждения Для оценки пригодности грунта для дренажа воды нужно провести геотехнические анализы грунта, предоставляя тип грунта, коэффициент фильтрации k.

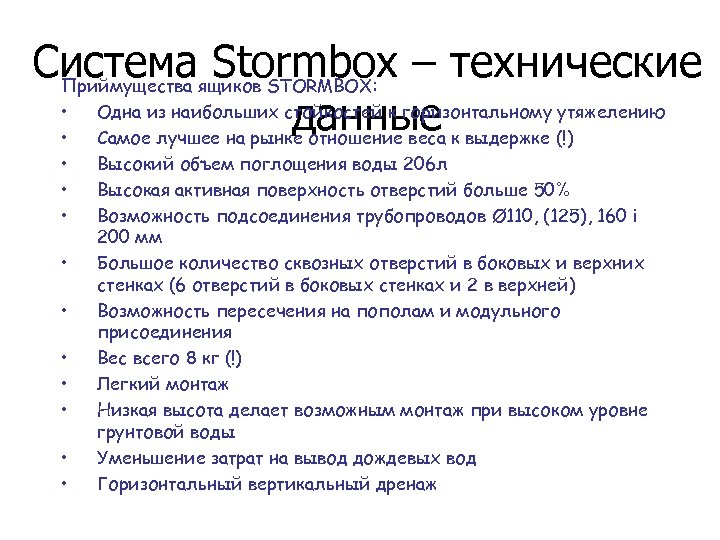

Системаящиков STORMBOX: – технические Stormbox Приймущества • Одна из наибольших стойкостей к горизонтальному утяжелению Системаящиков STORMBOX: – технические Stormbox Приймущества • Одна из наибольших стойкостей к горизонтальному утяжелению данные к выдержке (!) • Самое лучшее на рынке отношение веса • • • Высокий объем поглощения воды 206 л Высокая активная поверхность отверстий больше 50% Возможность подсоединения трубопроводов Ø 110, (125), 160 i 200 мм Большое количество сквозных отверстий в боковых и верхних стенках (6 отверстий в боковых стенках и 2 в верхней) Возможность пересечения на пополам и модульного присоединения Вес всего 8 кг (!) Легкий монтаж Низкая высота делает возможным монтаж при высоком уровне грунтовой воды Уменьшение затрат на вывод дождевых вод Горизонтальный вертикальный дренаж

Система Stormbox – Составные составляющие части • ящик с размерами (дл. x шир. x Система Stormbox – Составные составляющие части • ящик с размерами (дл. x шир. x выс. ) 1200 x 600 x 300 мм • дно ящика с размерами (дл. x шир. x выс. ) 1200 x 600 x 20 • клипсы PP для соединения ящиков

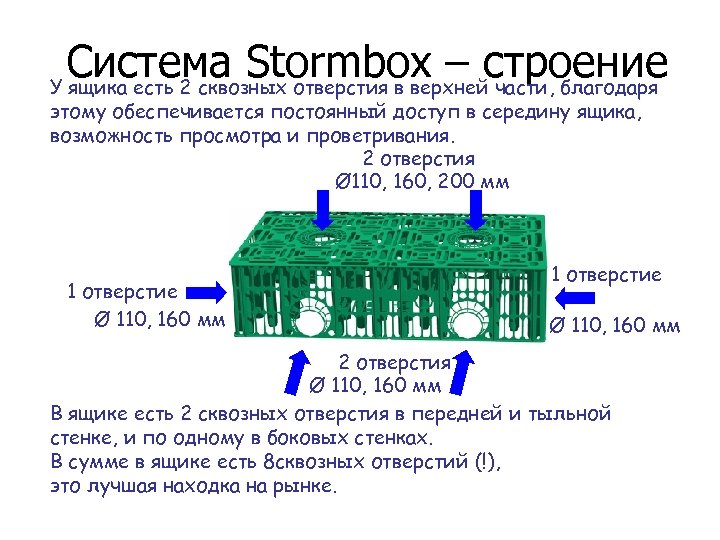

Система Stormbox – строение У ящика есть 2 сквозных отверстия в верхней части, благодаря Система Stormbox – строение У ящика есть 2 сквозных отверстия в верхней части, благодаря этому обеспечивается постоянный доступ в середину ящика, возможность просмотра и проветривания. 2 отверстия Ø 110, 160, 200 мм 1 отверстие Ø 110, 160 мм 2 отверстия Ø 110, 160 мм В ящике есть 2 сквозных отверстия в передней и тыльной стенке, и по одному в боковых стенках. В сумме в ящике есть 8 сквозных отверстий (!), это лучшая находка на рынке.

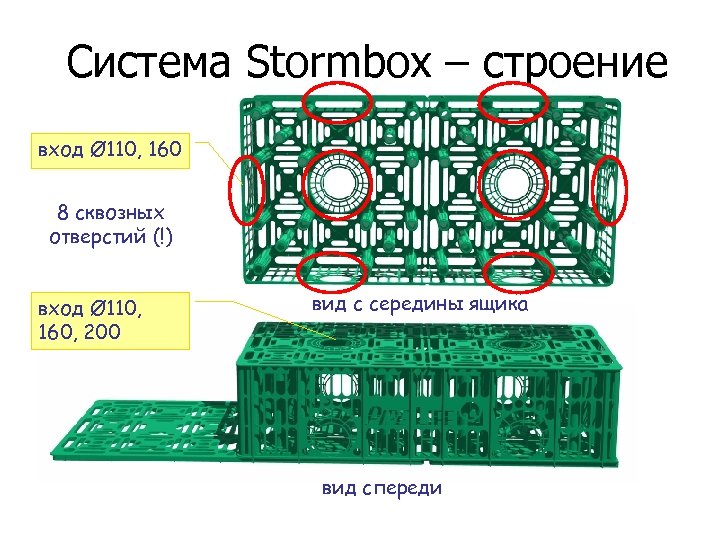

Система Stormbox – строение вход Ø 110, 160 8 сквозных отверстий (!) вход Ø Система Stormbox – строение вход Ø 110, 160 8 сквозных отверстий (!) вход Ø 110, 160, 200 вид с середины ящика вид спереди

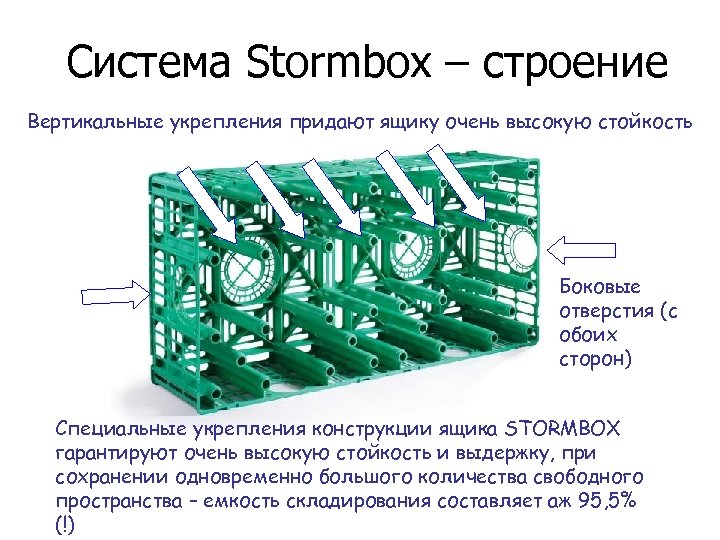

Система Stormbox – строение Вертикальные укрепления придают ящику очень высокую стойкость Боковые отверстия (с Система Stormbox – строение Вертикальные укрепления придают ящику очень высокую стойкость Боковые отверстия (с обоих сторон) Специальные укрепления конструкции ящика STORMBOX гарантируют очень высокую стойкость и выдержку, при сохранении одновременно большого количества свободного пространства – емкость складирования составляет аж 95, 5% (!)

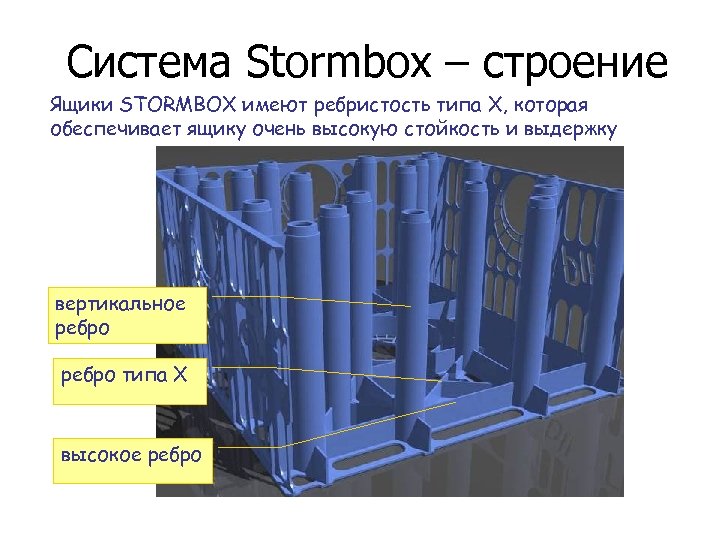

Система Stormbox – строение Ящики STORMBOX имеют ребристость типа X, которая обеспечивает ящику очень Система Stormbox – строение Ящики STORMBOX имеют ребристость типа X, которая обеспечивает ящику очень высокую стойкость и выдержку вертикальное ребро типа X высокое ребро

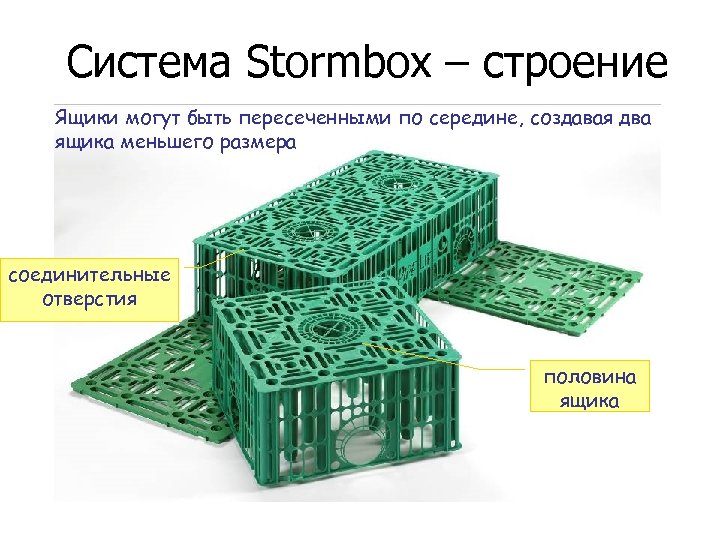

Система Stormbox – строение Ящики могут быть пересеченными по середине, создавая два ящика меньшего Система Stormbox – строение Ящики могут быть пересеченными по середине, создавая два ящика меньшего размера соединительные отверстия половина ящика

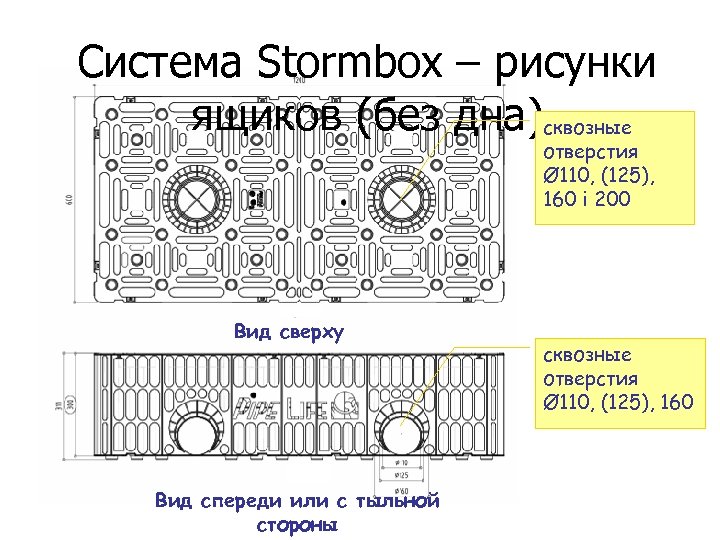

Система Stormbox – рисунки ящиков (без дна)сквозные отверстия Ø 110, (125), 160 i 200 Система Stormbox – рисунки ящиков (без дна)сквозные отверстия Ø 110, (125), 160 i 200 Вид сверху Вид спереди или с тыльной стороны сквозные отверстия Ø 110, (125), 160

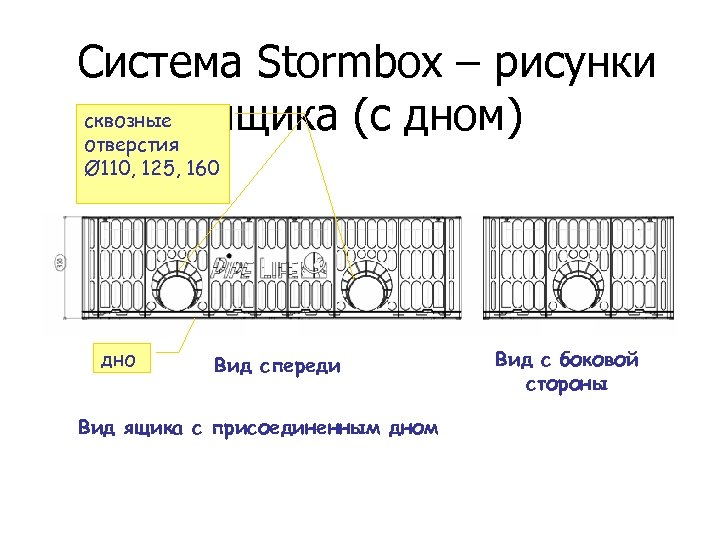

Система Stormbox – рисунки сквозные ящика (с дном) отверстия Ø 110, 125, 160 дно Система Stormbox – рисунки сквозные ящика (с дном) отверстия Ø 110, 125, 160 дно Вид спереди Вид ящика с присоединенным дном Вид с боковой стороны

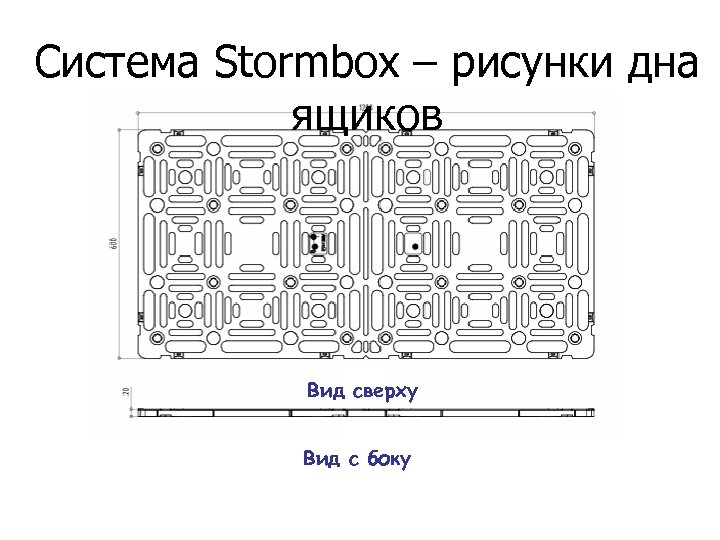

Система Stormbox – рисунки дна ящиков Вид сверху Вид с боку Система Stormbox – рисунки дна ящиков Вид сверху Вид с боку

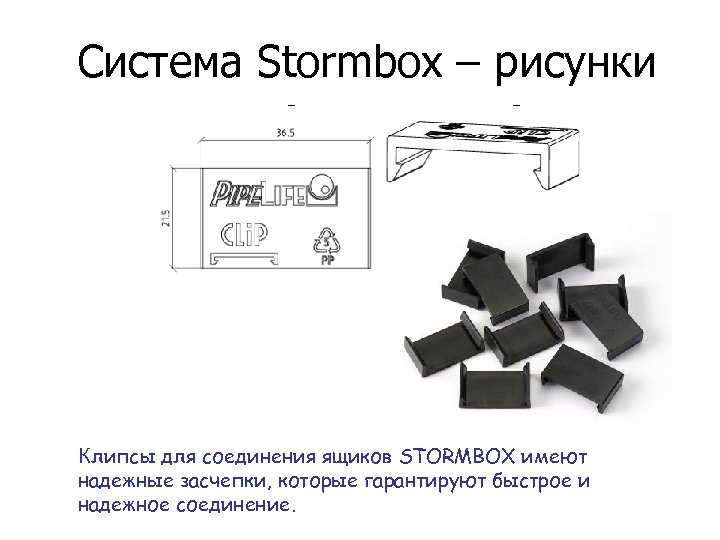

Система Stormbox – рисунки клипс для ящиков Клипсы для соединения ящиков STORMBOX имеют надежные Система Stormbox – рисунки клипс для ящиков Клипсы для соединения ящиков STORMBOX имеют надежные засчепки, которые гарантируют быстрое и надежное соединение.

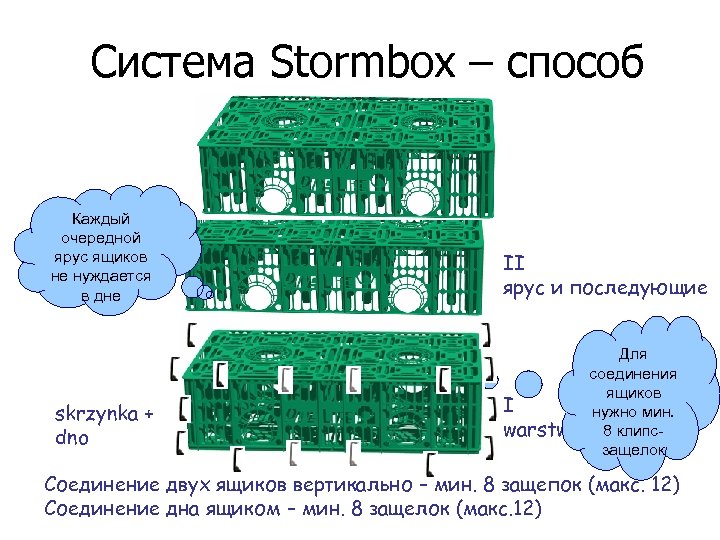

Система Stormbox – способ установки Каждый очередной ярус ящиков не нуждается в дне skrzynka Система Stormbox – способ установки Каждый очередной ярус ящиков не нуждается в дне skrzynka + dno II ярус и последующие I warstwa Для соединения ящиков нужно мин. 8 клипсзащелок Соединение двух ящиков вертикально – мин. 8 защепок (макс. 12) Соединение дна ящиком – мин. 8 защелок (макс. 12)

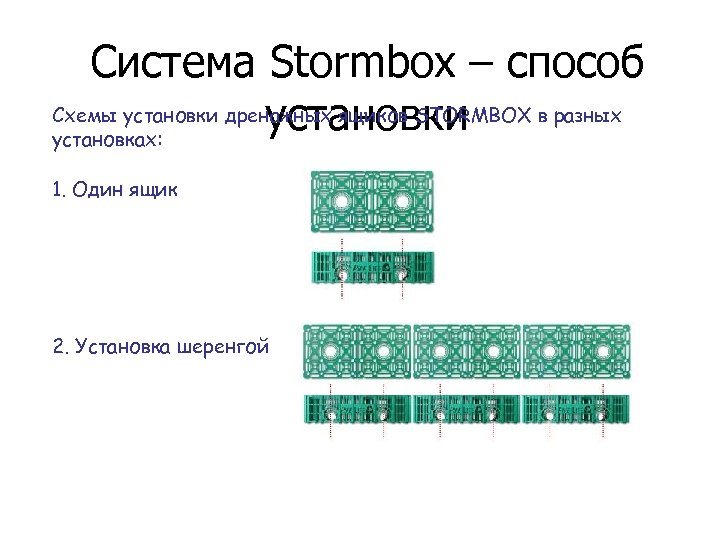

Система Stormbox – способ Схемы установки дренажных ящиков STORMBOX в разных установки установках: 1. Система Stormbox – способ Схемы установки дренажных ящиков STORMBOX в разных установки установках: 1. Один ящик 2. Установка шеренгой

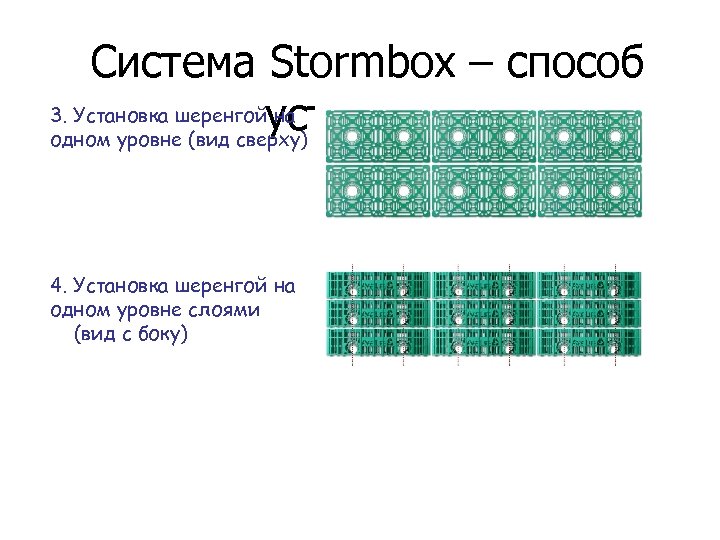

Система Stormbox – способ 3. Установка шеренгойустановки на одном уровне (вид сверху) 4. Установка Система Stormbox – способ 3. Установка шеренгойустановки на одном уровне (вид сверху) 4. Установка шеренгой на одном уровне слоями (вид с боку)

Система Stormbox – способ 5. Установка шеренгойустановки на одном уровне поочередными слоями Края вертикальных Система Stormbox – способ 5. Установка шеренгойустановки на одном уровне поочередными слоями Края вертикальных укреплений соединяются скобами с отверстиями в среднем ярусе, благодаря этому всей конструкции гарантирована особая устойчивость к передвижениям. Конструкция ящиков делает возможным отход от строения высоких вертикальных укладов шеренгой, которые слишком подвержены вертикальным отклонениям.

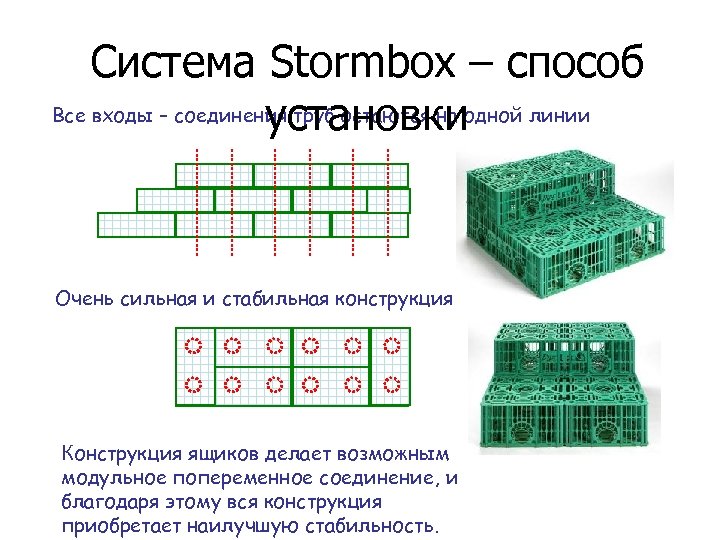

Система Stormbox – способ Все входы – соединения труб остаются на одной линии установки Система Stormbox – способ Все входы – соединения труб остаются на одной линии установки Очень сильная и стабильная конструкция Конструкция ящиков делает возможным модульное попеременное соединение, и благодаря этому вся конструкция приобретает наилучшую стабильность.

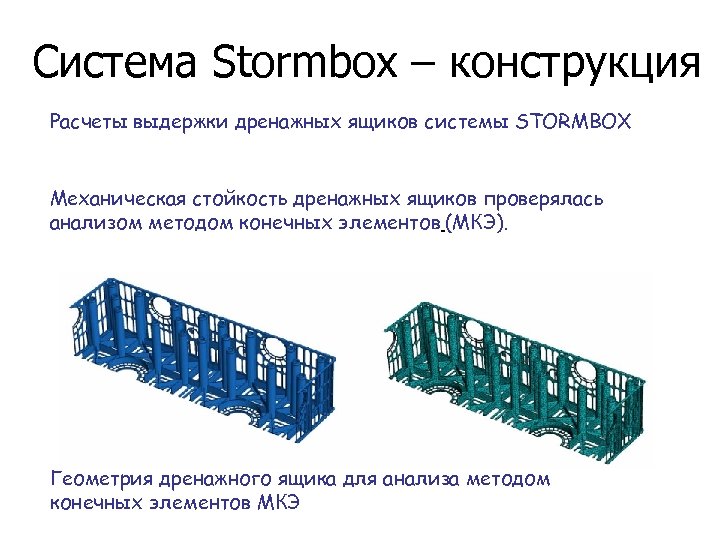

Система Stormbox – конструкция Расчеты выдержки дренажных ящиков системы STORMBOX Механическая стойкость дренажных ящиков Система Stormbox – конструкция Расчеты выдержки дренажных ящиков системы STORMBOX Механическая стойкость дренажных ящиков проверялась анализом методом конечных элементов (МКЭ). Геометрия дренажного ящика для анализа методом конечных элементов МКЭ

Система Stormbox – конструкция Сила 612 к. Н/м 2 или 61, 2 тонны Модель Система Stormbox – конструкция Сила 612 к. Н/м 2 или 61, 2 тонны Модель расчетов стойкости дренажного ящика с PP (без дна) методом конечных элементов (МКЭ) Результаты расчетов: Основываясь на анализе методом конечных элементов (МКЭ) утверждено, что максимальная вычисления сила вертикальной нагрузки на дренажный ящик составляет 612 к. Н/м 2 (61, 2 тонн), что составляет 4, 23% полной деформации.

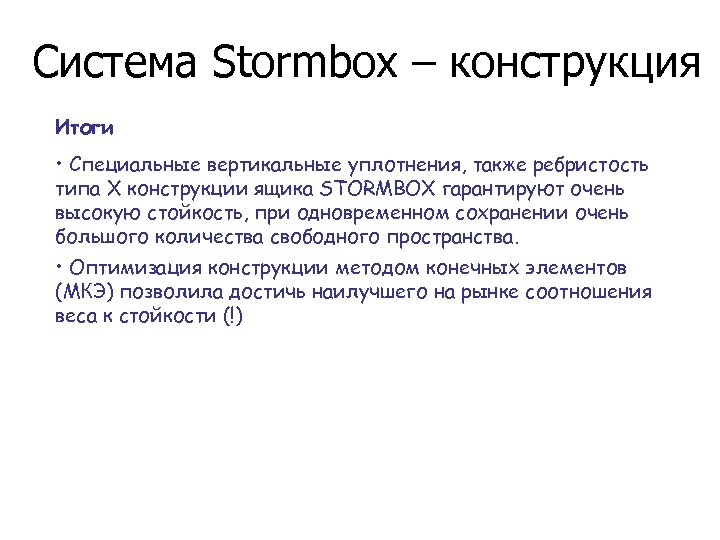

Система Stormbox – конструкция Итоги • Специальные вертикальные уплотнения, также ребристость типа X конструкции Система Stormbox – конструкция Итоги • Специальные вертикальные уплотнения, также ребристость типа X конструкции ящика STORMBOX гарантируют очень высокую стойкость, при одновременном сохранении очень большого количества свободного пространства. • Оптимизация конструкции методом конечных элементов (МКЭ) позволила достичь наилучшего на рынке соотношения веса к стойкости (!)

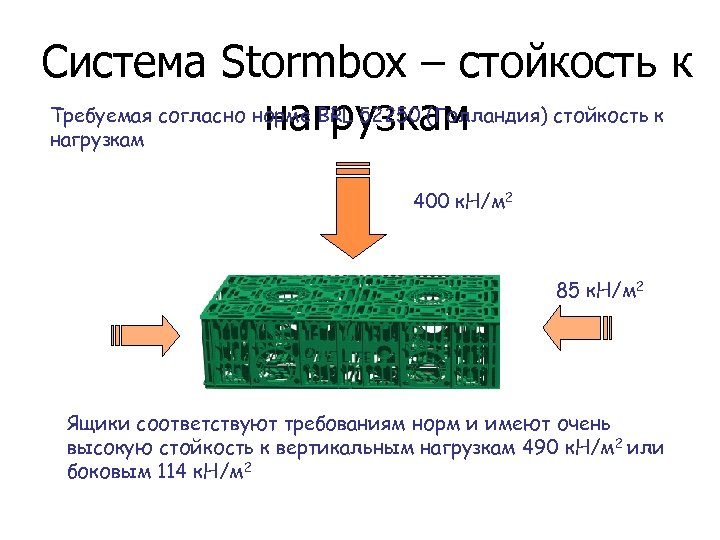

Система Stormbox – стойкость к Требуемая согласно норме BRL 52250 (Голландия) стойкость к нагрузкам Система Stormbox – стойкость к Требуемая согласно норме BRL 52250 (Голландия) стойкость к нагрузкам 400 к. Н/м 2 85 к. Н/м 2 Ящики соответствуют требованиям норм и имеют очень высокую стойкость к вертикальным нагрузкам 490 к. Н/м 2 или боковым 114 к. Н/м 2

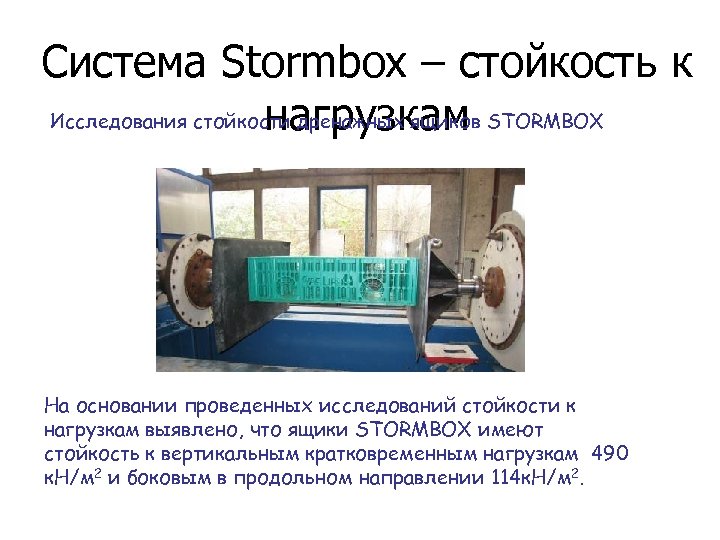

Система Stormbox – стойкость к Исследования стойкости дренажных ящиков STORMBOX нагрузкам На основании проведенных Система Stormbox – стойкость к Исследования стойкости дренажных ящиков STORMBOX нагрузкам На основании проведенных исследований стойкости к нагрузкам выявлено, что ящики STORMBOX имеют стойкость к вертикальным кратковременным нагрузкам 490 к. Н/м 2 и боковым в продольном направлении 114 к. Н/м 2.

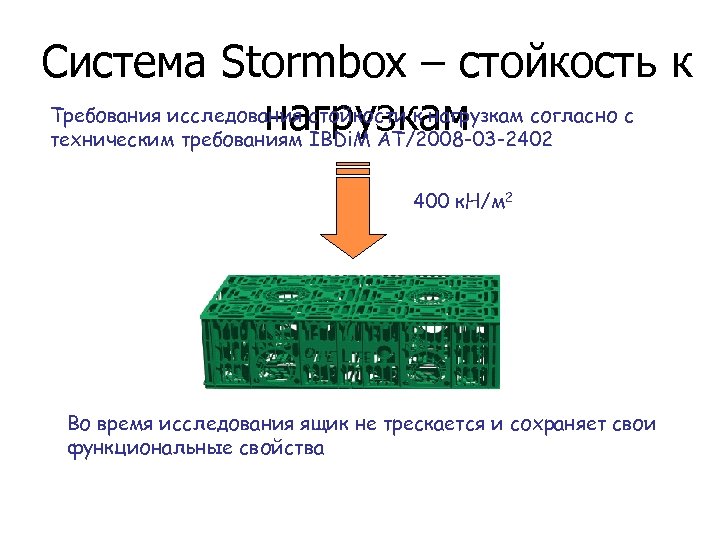

Система Stormbox – стойкость к Требования исследования стойкости к нагрузкам согласно с нагрузкам техническим Система Stormbox – стойкость к Требования исследования стойкости к нагрузкам согласно с нагрузкам техническим требованиям IBDi. M AT/2008 -03 -2402 400 к. Н/м 2 Во время исследования ящик не трескается и сохраняет свои функциональные свойства

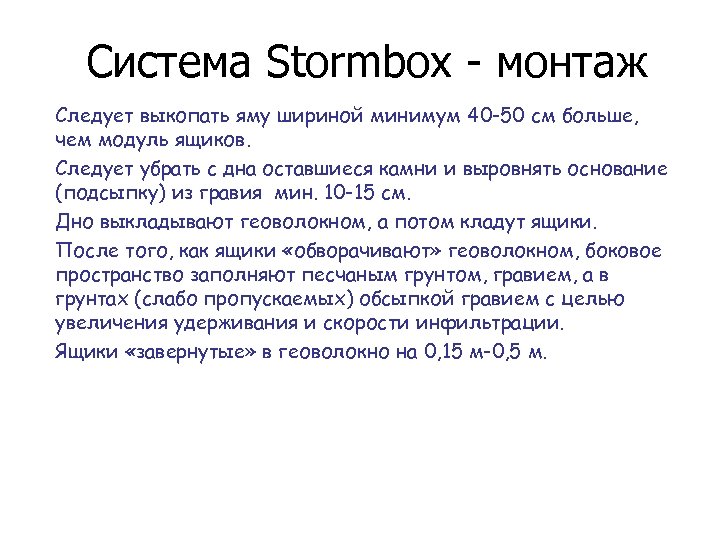

Система Stormbox - монтаж Следует выкопать яму шириной минимум 40 -50 см больше, чем Система Stormbox - монтаж Следует выкопать яму шириной минимум 40 -50 см больше, чем модуль ящиков. Следует убрать с дна оставшиеся камни и выровнять основание (подсыпку) из гравия мин. 10 -15 см. Дно выкладывают геоволокном, а потом кладут ящики. После того, как ящики «обворачивают» геоволокном, боковое пространство заполняют песчаным грунтом, гравием, а в грунтах (слабо пропускаемых) обсыпкой гравием с целью увеличения удерживания и скорости инфильтрации. Ящики «завернутые» в геоволокно на 0, 15 м-0, 5 м.

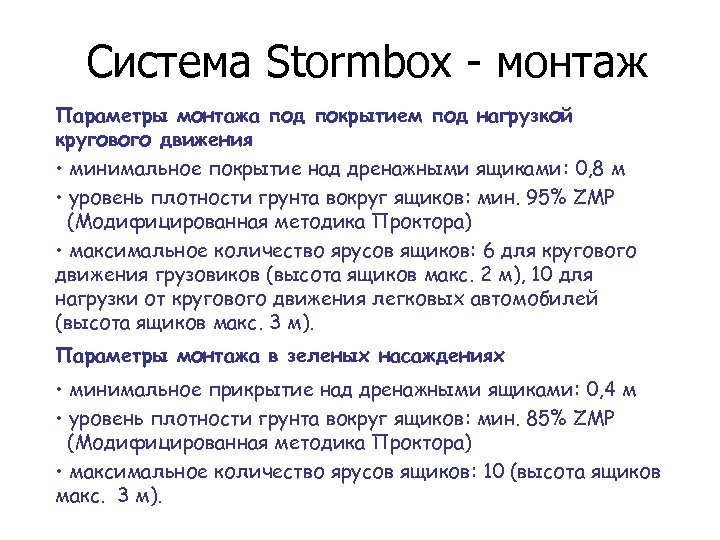

Система Stormbox - монтаж Параметры монтажа под покрытием под нагрузкой кругового движения • минимальное Система Stormbox - монтаж Параметры монтажа под покрытием под нагрузкой кругового движения • минимальное покрытие над дренажными ящиками: 0, 8 м • уровень плотности грунта вокруг ящиков: мин. 95% ZMP (Модифицированная методика Проктора) • максимальное количество ярусов ящиков: 6 для кругового движения грузовиков (высота ящиков макс. 2 м), 10 для нагрузки от кругового движения легковых автомобилей (высота ящиков макс. 3 м). Параметры монтажа в зеленых насаждениях • минимальное прикрытие над дренажными ящиками: 0, 4 м • уровень плотности грунта вокруг ящиков: мин. 85% ZMP (Модифицированная методика Проктора) • максимальное количество ярусов ящиков: 10 (высота ящиков макс. 3 м).

Система Stormbox - монтаж Перед укладыванием дренажных ящиков, в зависимости от величины системы, следует Система Stormbox - монтаж Перед укладыванием дренажных ящиков, в зависимости от величины системы, следует спланировать места, где будет размещено инспекционное оборудование. Диаметр отверстий дает возможность не устанавливать чистящее оборудование или промышленной камеры во внутрь ящиков через шесть отверстий (110, 160 мм), что находятся в боковых стенках ящиков и через 2 верхних отверстия (после вынимания декоративных крышек отверстий 110, 160, 200 мм).

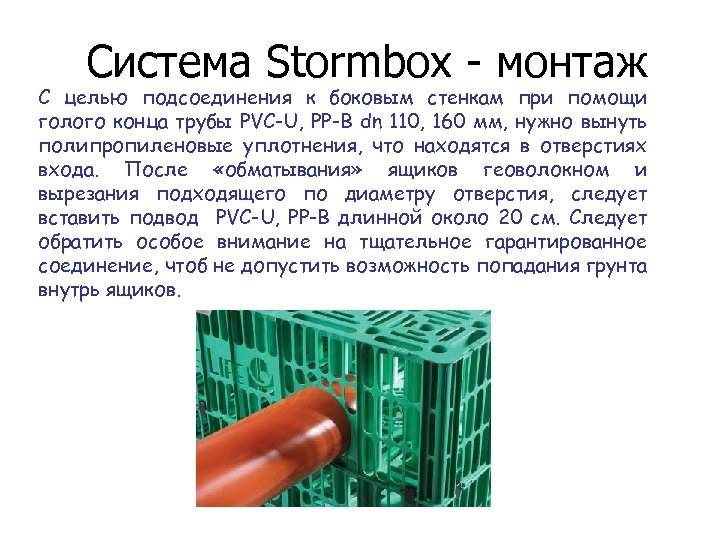

Система Stormbox - монтаж С целью подсоединения к боковым стенкам при помощи голого конца Система Stormbox - монтаж С целью подсоединения к боковым стенкам при помощи голого конца трубы PVC-U, PP-B dn 110, 160 мм, нужно вынуть полипропиленовые уплотнения, что находятся в отверстиях входа. После «обматывания» ящиков геоволокном и вырезания подходящего по диаметру отверстия, следует вставить подвод PVC-U, PP-B длинной около 20 см. Следует обратить особое внимание на тщательное гарантированное соединение, чтоб не допустить возможность попадания грунта внутрь ящиков.

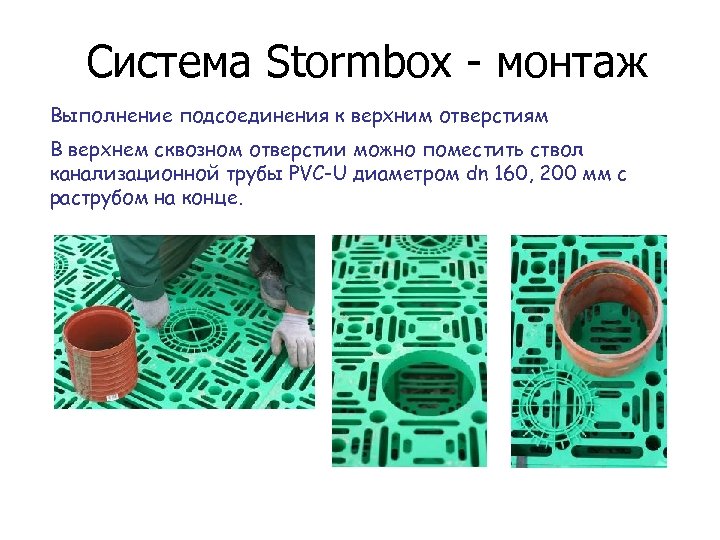

Система Stormbox - монтаж Выполнение подсоединения к верхним отверстиям В верхнем сквозном отверстии можно Система Stormbox - монтаж Выполнение подсоединения к верхним отверстиям В верхнем сквозном отверстии можно поместить ствол канализационной трубы PVC-U диаметром dn 160, 200 мм с раструбом на конце.

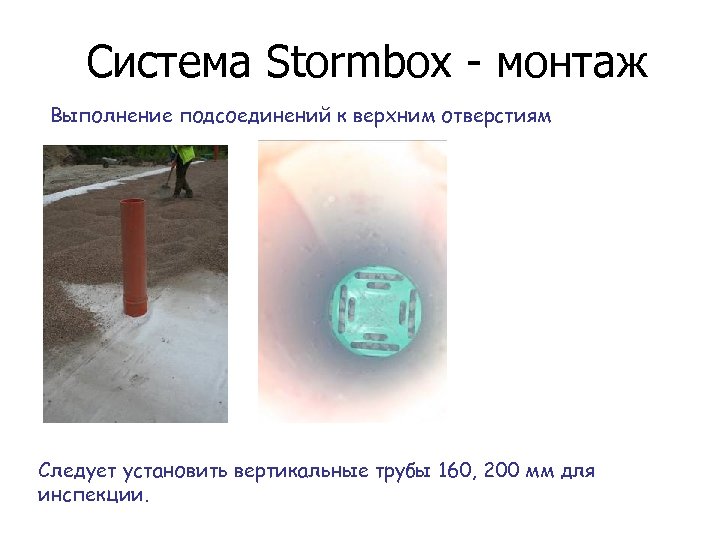

Система Stormbox - монтаж Выполнение подсоединений к верхним отверстиям Следует установить вертикальные трубы 160, Система Stormbox - монтаж Выполнение подсоединений к верхним отверстиям Следует установить вертикальные трубы 160, 200 мм для инспекции.

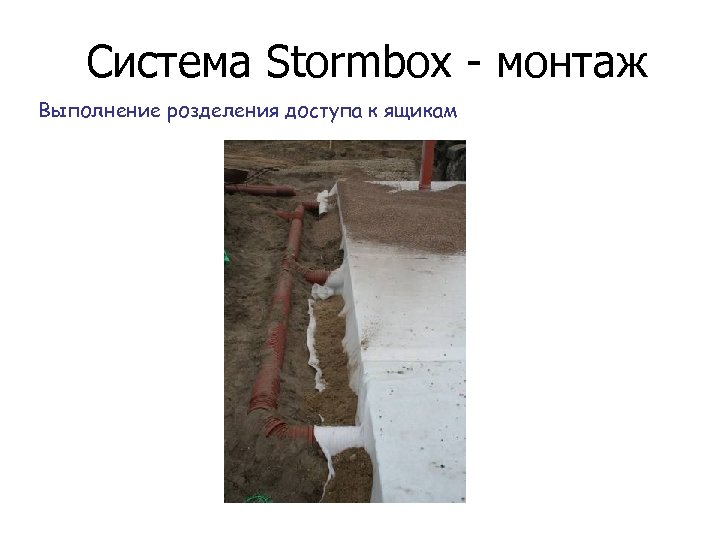

Система Stormbox - монтаж Выполнение розделения доступа к ящикам Система Stormbox - монтаж Выполнение розделения доступа к ящикам

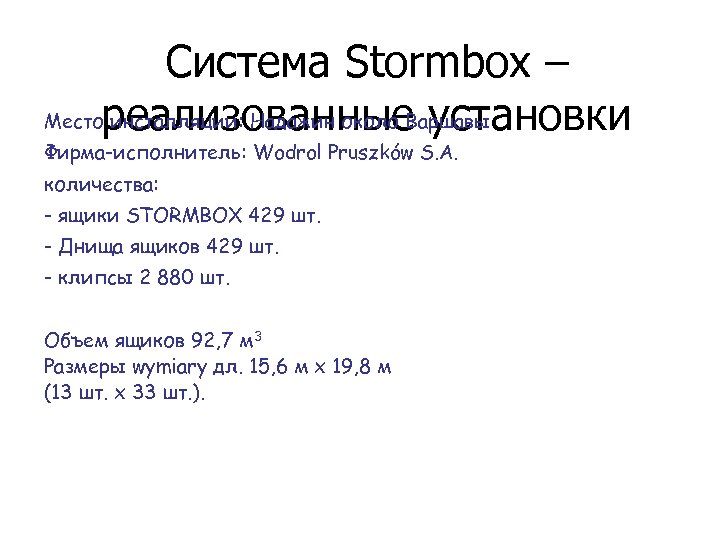

Система Stormbox – Местореализованные установки инсталляции: Надажин около Варшавы Фирма-исполнитель: Wodrol Pruszków S. A. Система Stormbox – Местореализованные установки инсталляции: Надажин около Варшавы Фирма-исполнитель: Wodrol Pruszków S. A. количества: - ящики STORMBOX 429 шт. - Днища ящиков 429 шт. - клипсы 2 880 шт. Объем ящиков 92, 7 м 3 Размеры wymiary дл. 15, 6 м x 19, 8 м (13 шт. x 33 шт. ).

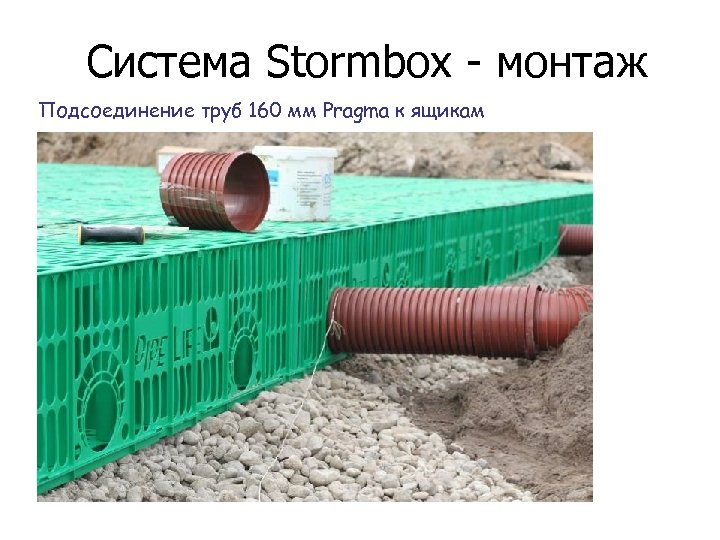

Система Stormbox - монтаж Подсоединение труб 160 мм Pragma к ящикам Система Stormbox - монтаж Подсоединение труб 160 мм Pragma к ящикам

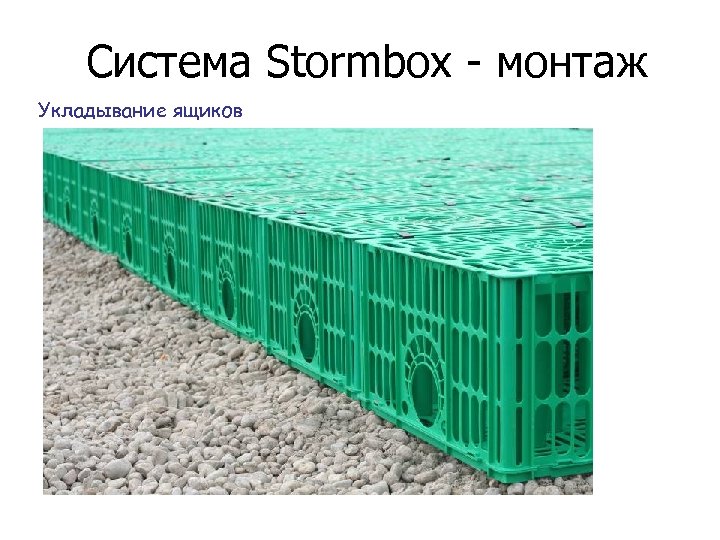

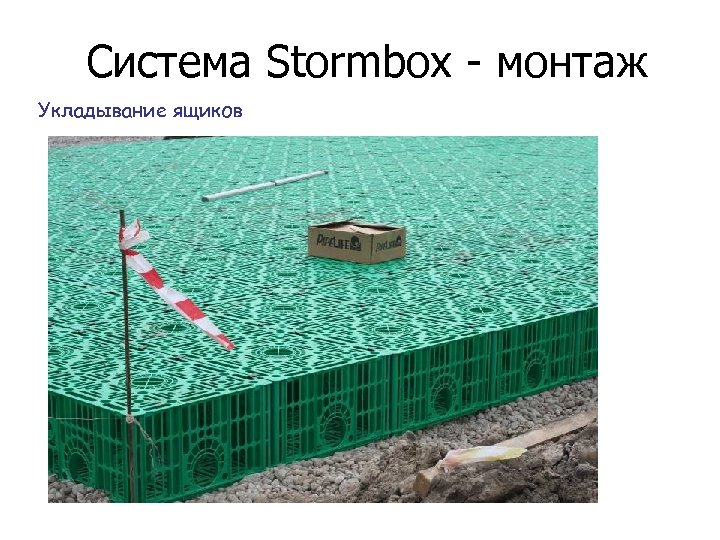

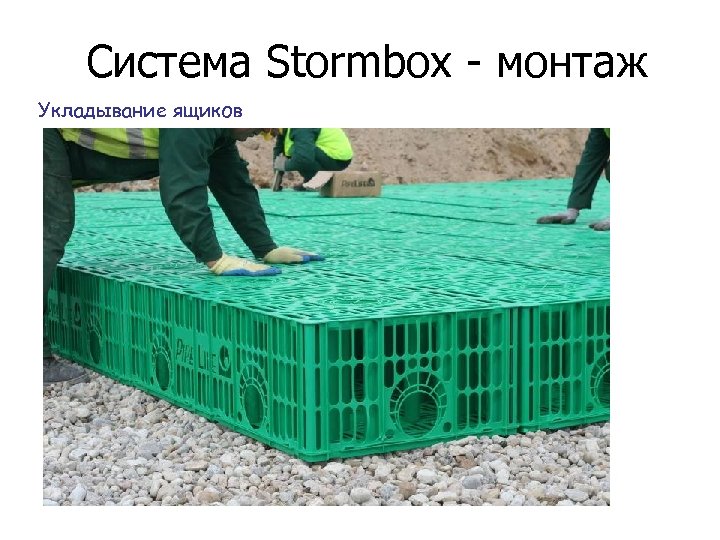

Система Stormbox - монтаж Укладывание ящиков Система Stormbox - монтаж Укладывание ящиков

Система Stormbox - монтаж Укладывание ящиков Система Stormbox - монтаж Укладывание ящиков

Система Stormbox - монтаж Укладывание ящиков Система Stormbox - монтаж Укладывание ящиков

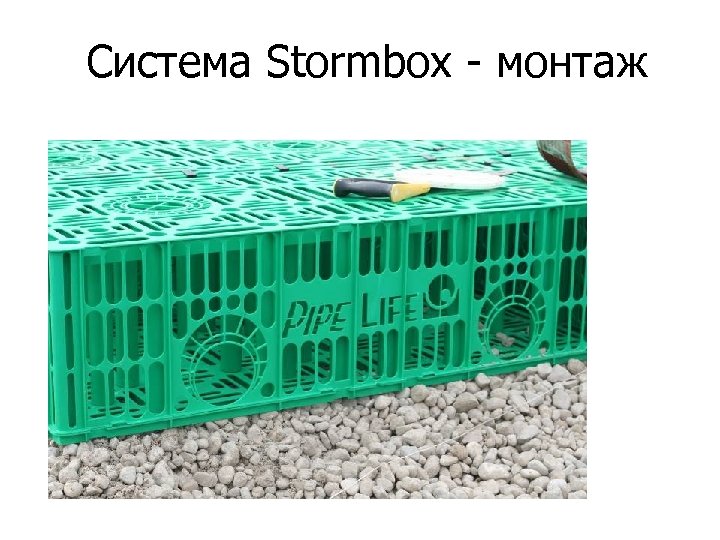

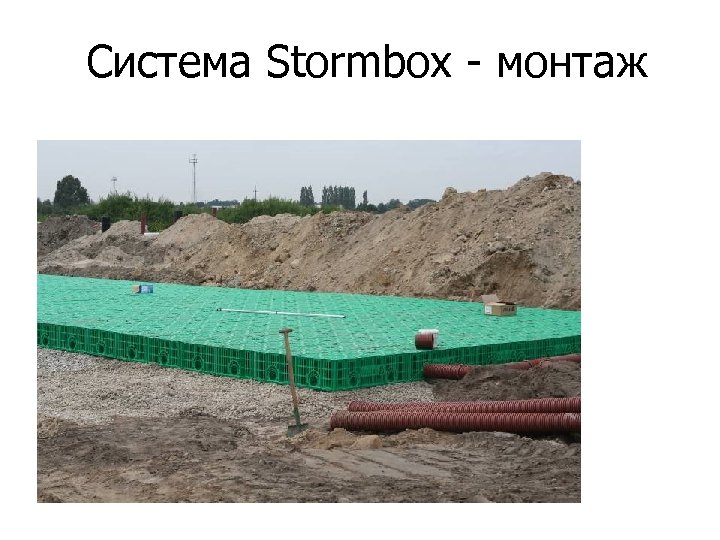

Система Stormbox - монтаж Система Stormbox - монтаж

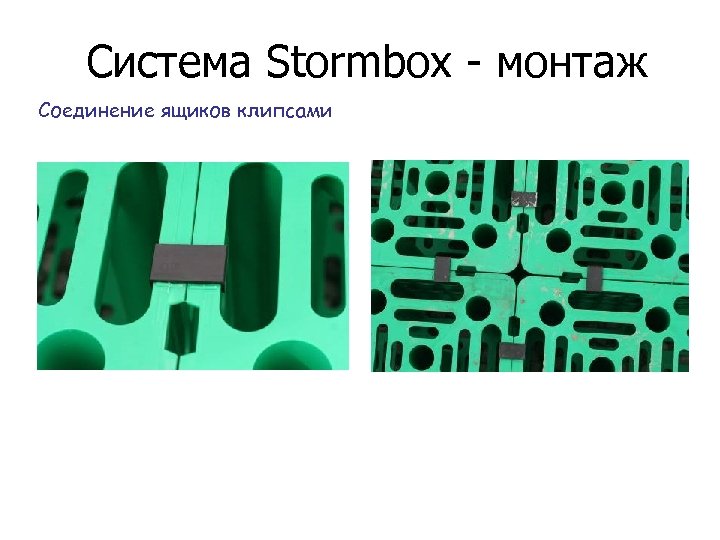

Система Stormbox - монтаж Соединение ящиков клипсами Система Stormbox - монтаж Соединение ящиков клипсами

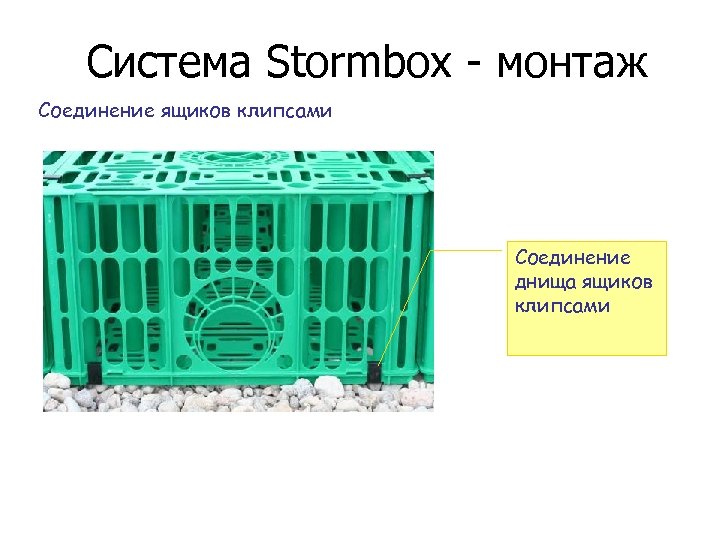

Система Stormbox - монтаж Соединение ящиков клипсами Соединение днища ящиков клипсами Система Stormbox - монтаж Соединение ящиков клипсами Соединение днища ящиков клипсами

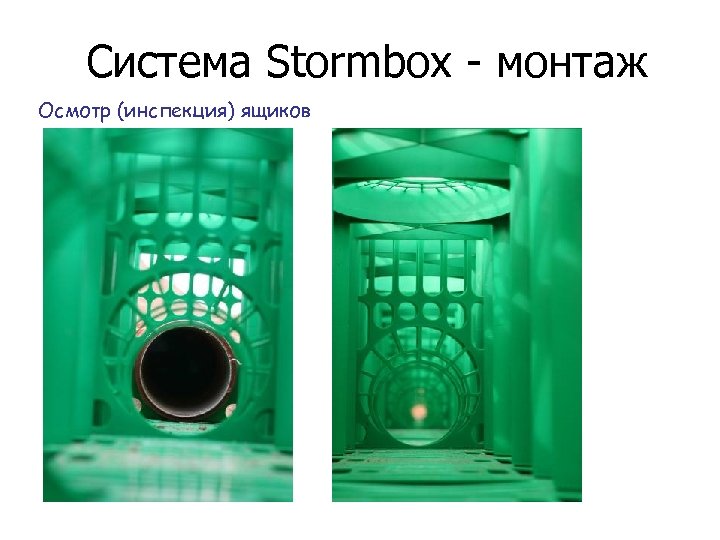

Система Stormbox - монтаж Осмотр (инспекция) ящиков Система Stormbox - монтаж Осмотр (инспекция) ящиков

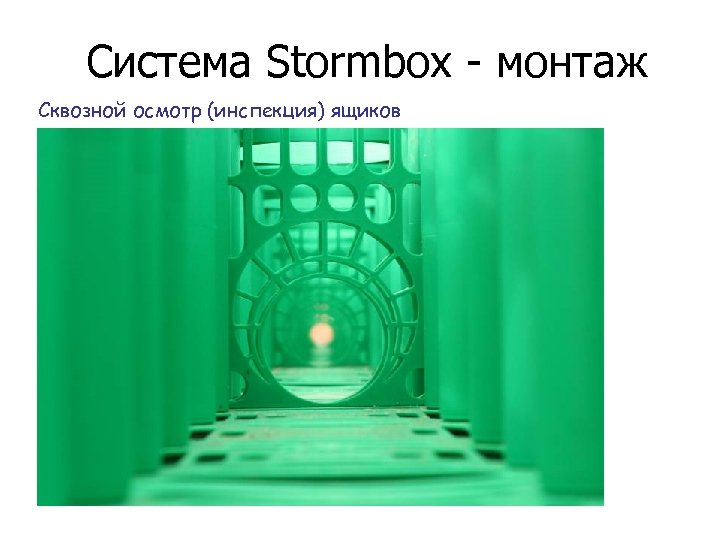

Система Stormbox - монтаж Сквозной осмотр (инспекция) ящиков Система Stormbox - монтаж Сквозной осмотр (инспекция) ящиков

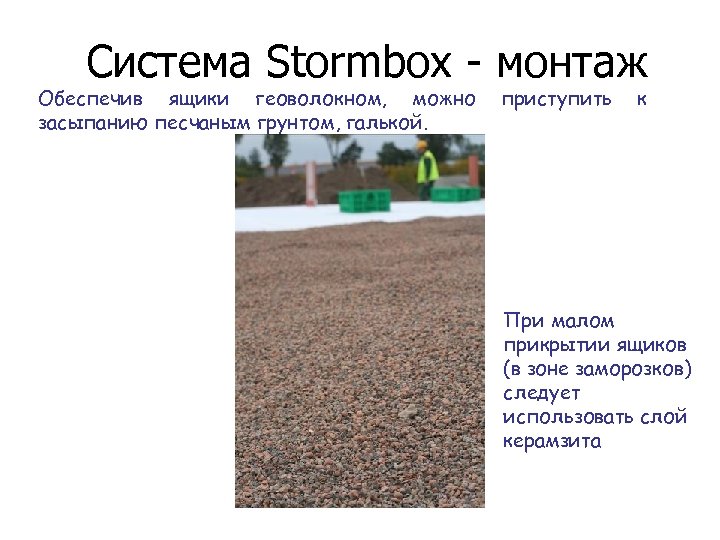

Система Stormbox - монтаж Обеспечив ящики геоволокном, можно засыпанию песчаным грунтом, галькой. приступить к Система Stormbox - монтаж Обеспечив ящики геоволокном, можно засыпанию песчаным грунтом, галькой. приступить к При малом прикрытии ящиков (в зоне заморозков) следует использовать слой керамзита

Система Stormbox - монтаж Система Stormbox - монтаж

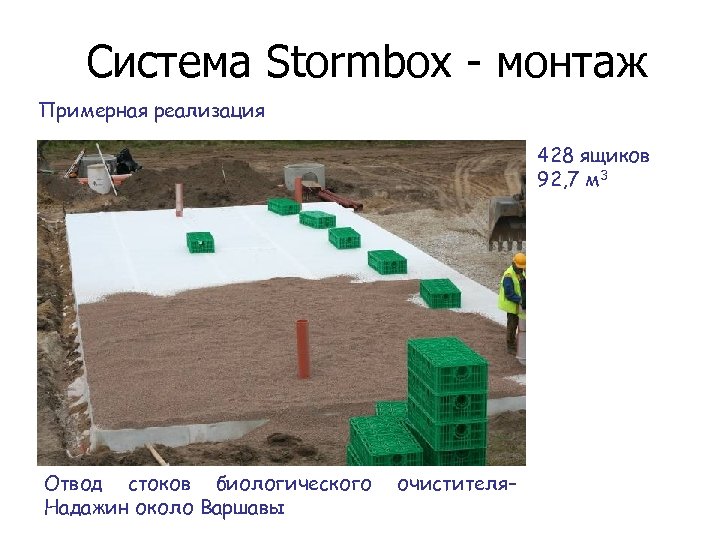

Система Stormbox - монтаж Примерная реализация 428 ящиков 92, 7 м 3 Отвод стоков Система Stormbox - монтаж Примерная реализация 428 ящиков 92, 7 м 3 Отвод стоков биологического Надажин около Варшавы очистителя–

Благодарим за внимание Благодарим за внимание
