Система Smart-MES «MES-T 2 2020» для любых электростанций: ТЭЦ, ГРЭС, АЭС ООО “Фирма Информ. Систем” www. Inform-System. ru Екатеринбург, 2015 г.

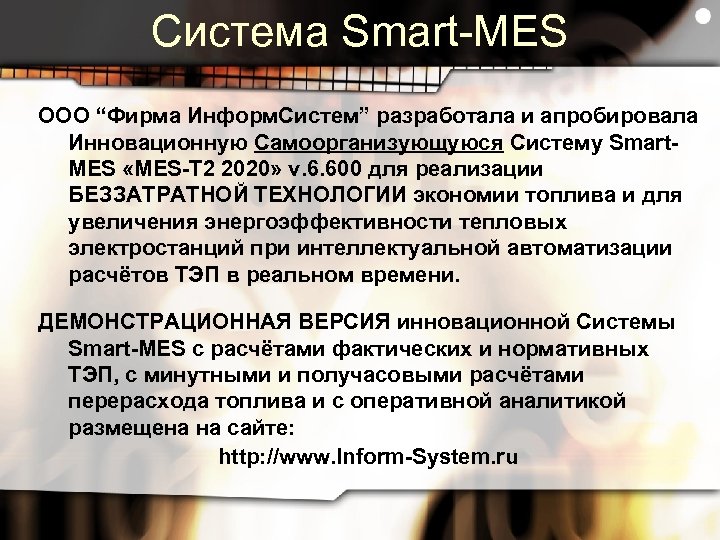

Система Smart-MES ООО “Фирма Информ. Систем” разработала и апробировала Инновационную Самоорганизующуюся Систему Smart. MES «MES-T 2 2020» v. 6. 600 для реализации БЕЗЗАТРАТНОЙ ТЕХНОЛОГИИ экономии топлива и для увеличения энергоэффективности тепловых электростанций при интеллектуальной автоматизации расчётов ТЭП в реальном времени. ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ инновационной Системы Smart-MES с расчётами фактических и нормативных ТЭП, с минутными и получасовыми расчётами перерасхода топлива и с оперативной аналитикой размещена на сайте: http: //www. Inform-System. ru

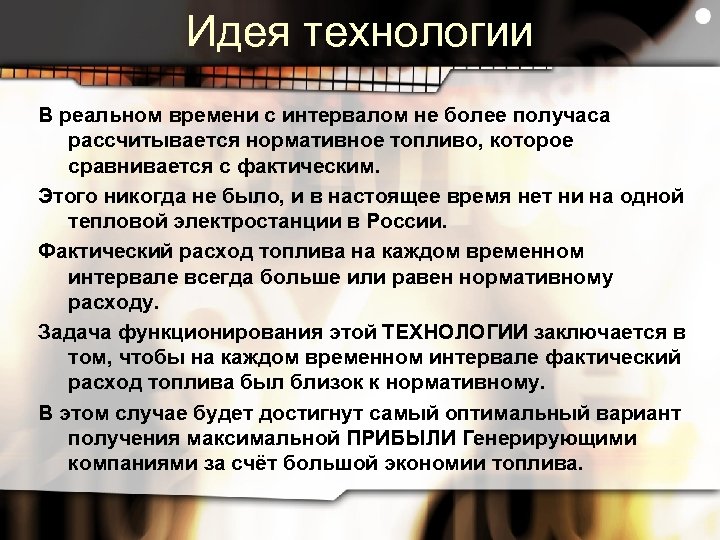

Идея технологии В реальном времени с интервалом не более получаса рассчитывается нормативное топливо, которое сравнивается с фактическим. Этого никогда не было, и в настоящее время нет ни на одной тепловой электростанции в России. Фактический расход топлива на каждом временном интервале всегда больше или равен нормативному расходу. Задача функционирования этой ТЕХНОЛОГИИ заключается в том, чтобы на каждом временном интервале фактический расход топлива был близок к нормативному. В этом случае будет достигнут самый оптимальный вариант получения максимальной ПРИБЫЛИ Генерирующими компаниями за счёт большой экономии топлива.
Авторы Системы Smart-MES Чернов И. В. и Чернов В. Ф. руководители и разработчики. Чернов В. Ф. 10 лет работал в атомной энергетике на Белоярской АЭС, на Игналинской АЭС и на АЭС Dukovany (Чехия) совместно с ЦНИИКА.

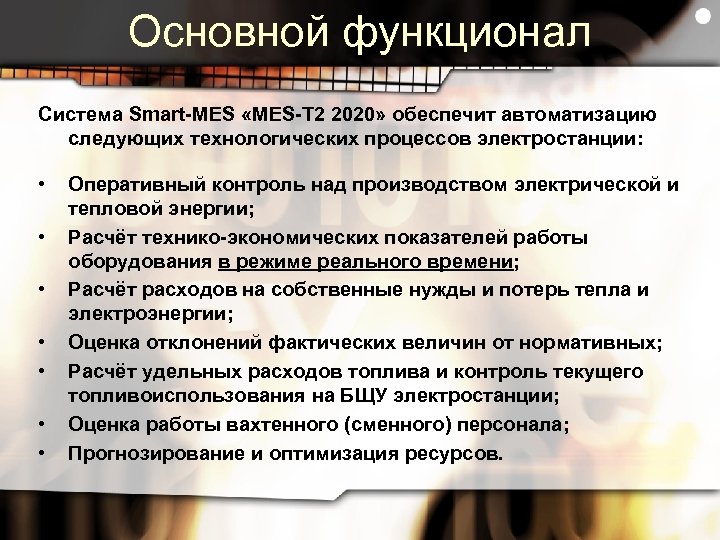

Основной функционал Система Smart-MES «MES-T 2 2020» обеспечит автоматизацию следующих технологических процессов электростанции: • • Оперативный контроль над производством электрической и тепловой энергии; Расчёт технико-экономических показателей работы оборудования в режиме реального времени; Расчёт расходов на собственные нужды и потерь тепла и электроэнергии; Оценка отклонений фактических величин от нормативных; Расчёт удельных расходов топлива и контроль текущего топливоиспользования на БЩУ электростанции; Оценка работы вахтенного (сменного) персонала; Прогнозирование и оптимизация ресурсов.

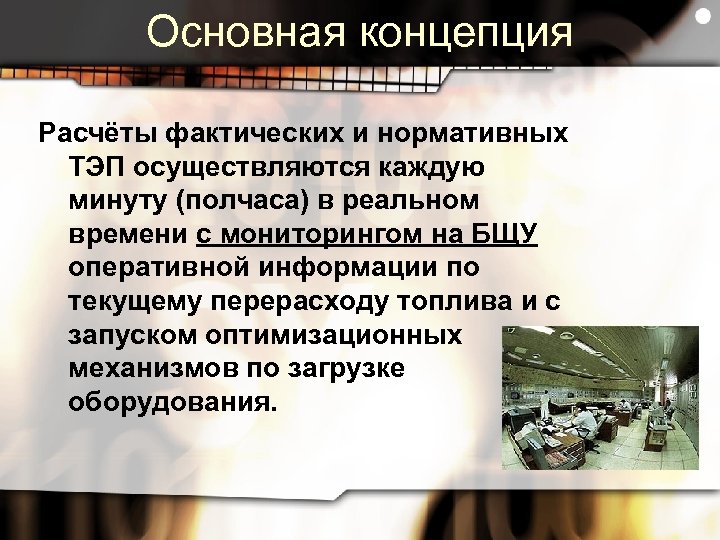

Основная концепция Расчёты фактических и нормативных ТЭП осуществляются каждую минуту (полчаса) в реальном времени с мониторингом на БЩУ оперативной информации по текущему перерасходу топлива и с запуском оптимизационных механизмов по загрузке оборудования.

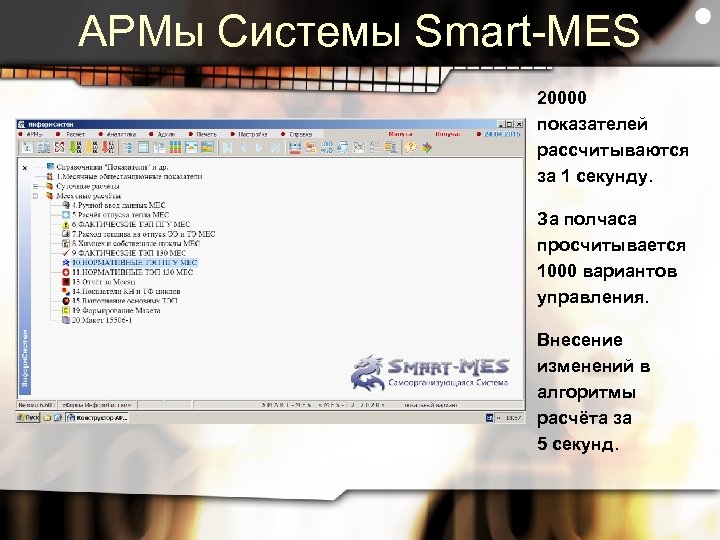

АРМы Системы Smart-MES 20000 показателей рассчитываются за 1 секунду. За полчаса просчитывается 1000 вариантов управления. Внесение изменений в алгоритмы расчёта за 5 секунд.

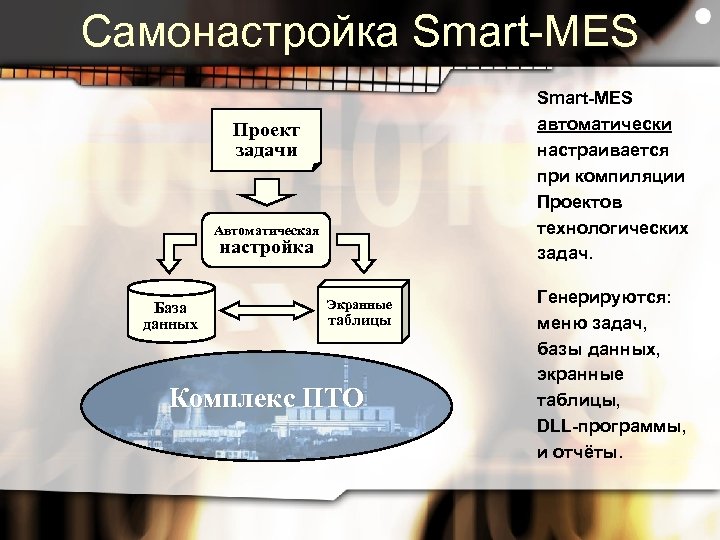

Самонастройка Smart-MES автоматически настраивается при компиляции Проектов технологических задач. Проект задачи Автоматическая настройка База данных Экранные таблицы Комплекс ПТО Генерируются: меню задач, базы данных, экранные таблицы, DLL-программы, и отчёты.

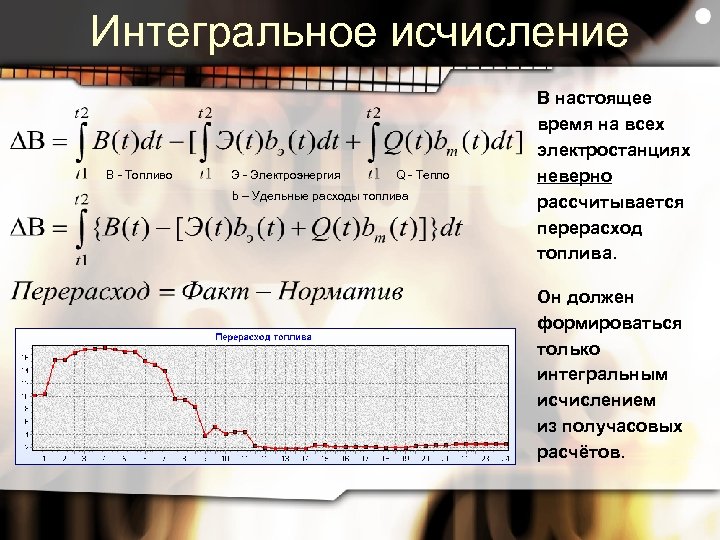

Интегральное исчисление B - Топливо Э - Электроэнергия Q - Тепло b – Удельные расходы топлива В настоящее время на всех электростанциях неверно рассчитывается перерасход топлива. Он должен формироваться только интегральным исчислением из получасовых расчётов.

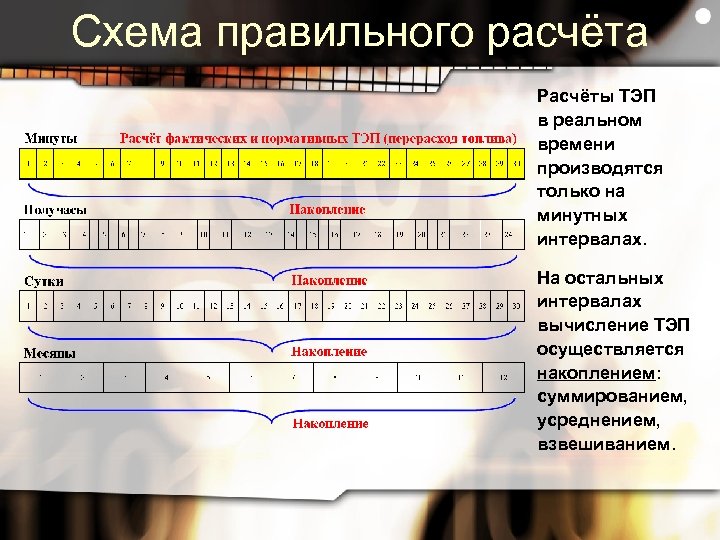

Схема правильного расчёта Расчёты ТЭП в реальном времени производятся только на минутных интервалах. На остальных интервалах вычисление ТЭП осуществляется накоплением: суммированием, усреднением, взвешиванием.

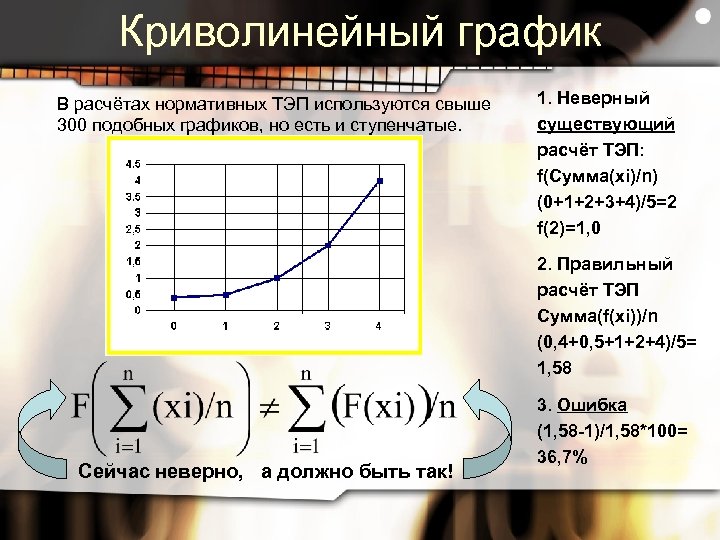

Криволинейный график В расчётах нормативных ТЭП используются свыше 300 подобных графиков, но есть и ступенчатые. 1. Неверный существующий расчёт ТЭП: f(Сумма(xi)/n) (0+1+2+3+4)/5=2 f(2)=1, 0 2. Правильный расчёт ТЭП Сумма(f(xi))/n (0, 4+0, 5+1+2+4)/5= 1, 58 Сейчас неверно, а должно быть так! 3. Ошибка (1, 58 -1)/1, 58*100= 36, 7%

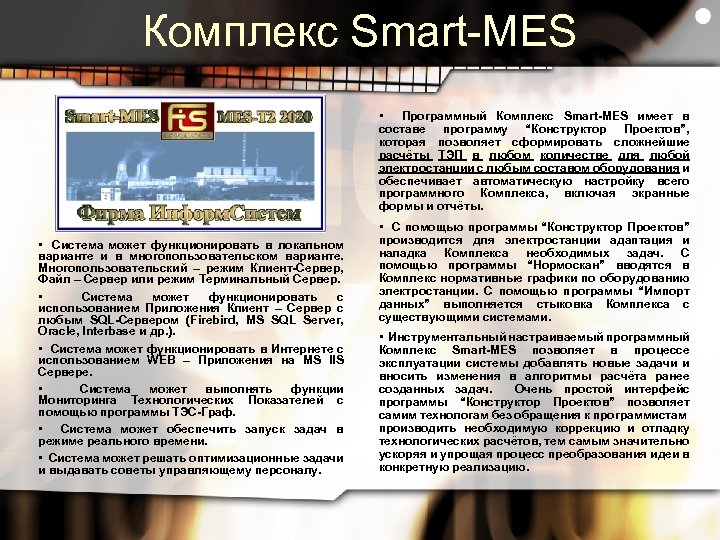

Комплекс Smart-MES • Программный Комплекс Smart-MES имеет в составе программу “Конструктор Проектов”, которая позволяет сформировать сложнейшие расчёты ТЭП в любом количестве для любой электростанции с любым составом оборудования и обеспечивает автоматическую настройку всего программного Комплекса, включая экранные формы и отчёты. • Система может функционировать в локальном варианте и в многопользовательском варианте. Многопользовательский – режим Клиент-Сервер, Файл – Сервер или режим Терминальный Сервер. • Система может функционировать с использованием Приложения Клиент – Сервер с любым SQL-Сервером (Firebird, MS SQL Server, Oracle, Interbase и др. ). • Система может функционировать в Интернете с использованием WEB – Приложения на MS IIS Сервере. • Система может выполнять функции Мониторинга Технологических Показателей с помощью программы ТЭС-Граф. • Система может обеспечить запуск задач в режиме реального времени. • Система может решать оптимизационные задачи и выдавать советы управляющему персоналу. • С помощью программы “Конструктор Проектов” производится для электростанции адаптация и наладка Комплекса необходимых задач. C помощью программы “Нормоскан” вводятся в Комплекс нормативные графики по оборудованию электростанции. C помощью программы “Импорт данных” выполняется стыковка Комплекса с существующими системами. • Инструментальный настраиваемый программный Комплекс Smart-MES позволяет в процессе эксплуатации системы добавлять новые задачи и вносить изменения в алгоритмы расчёта ранее созданных задач. Очень простой интерфейс программы “Конструктор Проектов” позволяет самим технологам без обращения к программистам производить необходимую коррекцию и отладку технологических расчётов, тем самым значительно ускоряя и упрощая процесс преобразования идеи в конкретную реализацию.

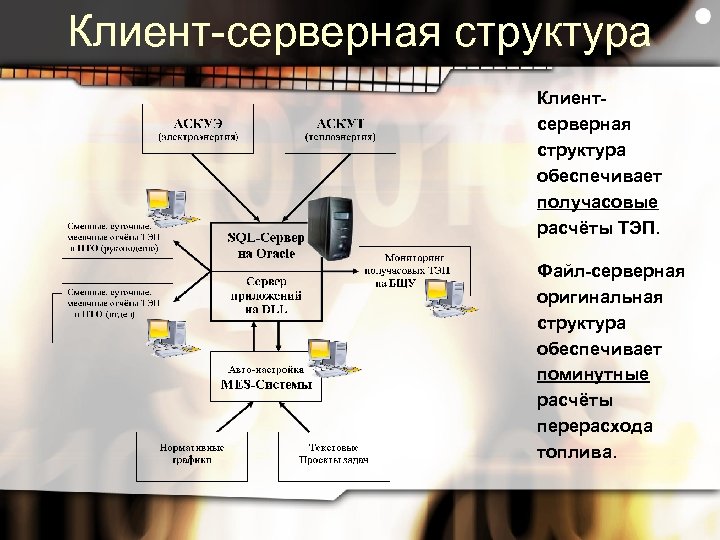

Клиент-серверная структура Клиентсерверная структура обеспечивает получасовые расчёты ТЭП. Файл-серверная оригинальная структура обеспечивает поминутные расчёты перерасхода топлива.

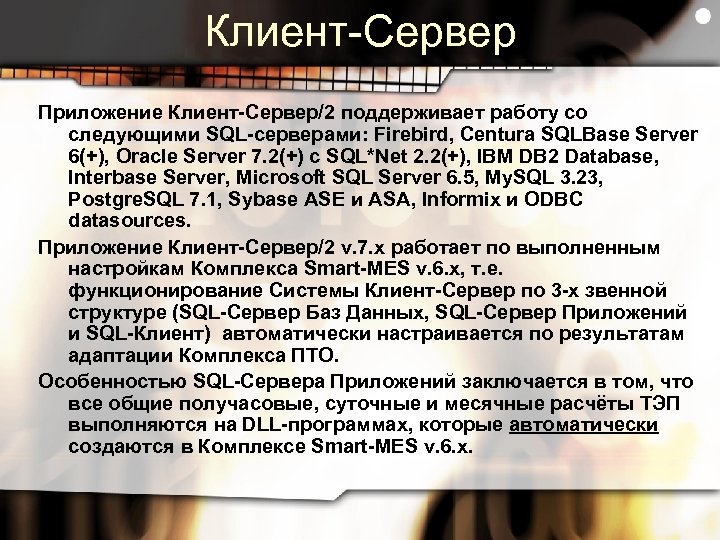

Клиент-Сервер Приложение Клиент-Сервер/2 поддерживает работу со следующими SQL-серверами: Firebird, Centura SQLBase Server 6(+), Oracle Server 7. 2(+) с SQL*Net 2. 2(+), IBM DB 2 Database, Interbase Server, Microsoft SQL Server 6. 5, My. SQL 3. 23, Postgre. SQL 7. 1, Sybase ASE и ASA, Informix и ODBC datasources. Приложение Клиент-Сервер/2 v. 7. x работает по выполненным настройкам Комплекса Smart-MES v. 6. x, т. е. функционирование Системы Клиент-Сервер по 3 -х звенной структуре (SQL-Сервер Баз Данных, SQL-Сервер Приложений и SQL-Клиент) автоматически настраивается по результатам адаптации Комплекса ПТО. Особенностью SQL-Сервера Приложений заключается в том, что все общие получасовые, суточные и месячные расчёты ТЭП выполняются на DLL-программах, которые автоматически создаются в Комплексе Smart-MES v. 6. x.

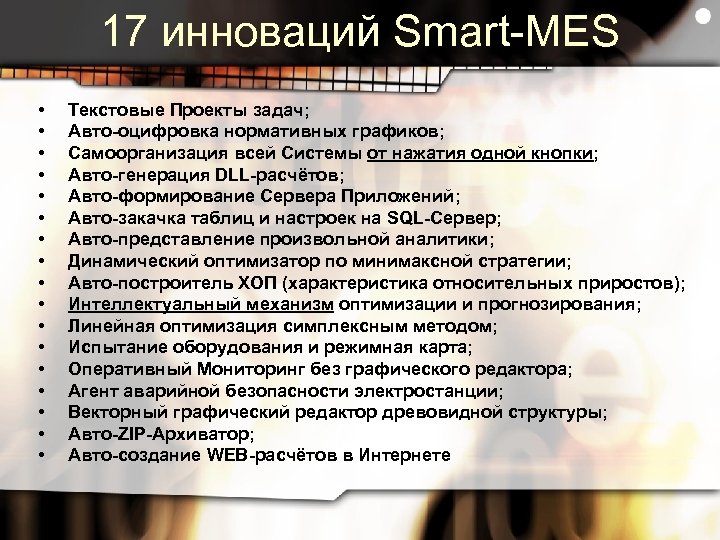

17 инноваций Smart-MES • • • • • Текстовые Проекты задач; Авто-оцифровка нормативных графиков; Самоорганизация всей Системы от нажатия одной кнопки; Авто-генерация DLL-расчётов; Авто-формирование Сервера Приложений; Авто-закачка таблиц и настроек на SQL-Сервер; Авто-представление произвольной аналитики; Динамический оптимизатор по минимаксной стратегии; Авто-построитель ХОП (характеристика относительных приростов); Интеллектуальный механизм оптимизации и прогнозирования; Линейная оптимизация симплексным методом; Испытание оборудования и режимная карта; Оперативный Мониторинг без графического редактора; Агент аварийной безопасности электростанции; Векторный графический редактор древовидной структуры; Авто-ZIP-Архиватор; Авто-создание WEB-расчётов в Интернете

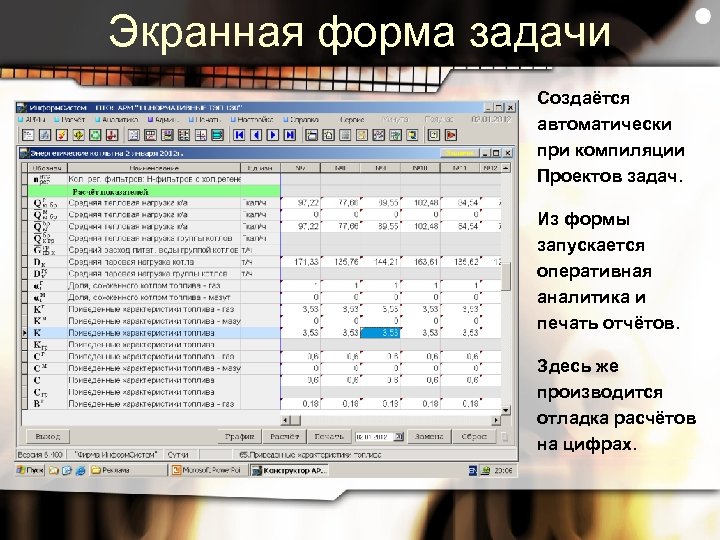

Экранная форма задачи Создаётся автоматически при компиляции Проектов задач. Из формы запускается оперативная аналитика и печать отчётов. Здесь же производится отладка расчётов на цифрах.

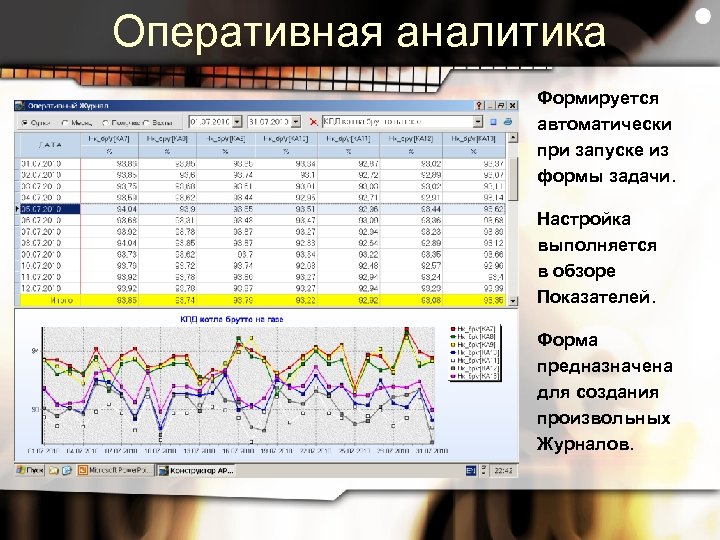

Оперативная аналитика Формируется автоматически при запуске из формы задачи. Настройка выполняется в обзоре Показателей. Форма предназначена для создания произвольных Журналов.

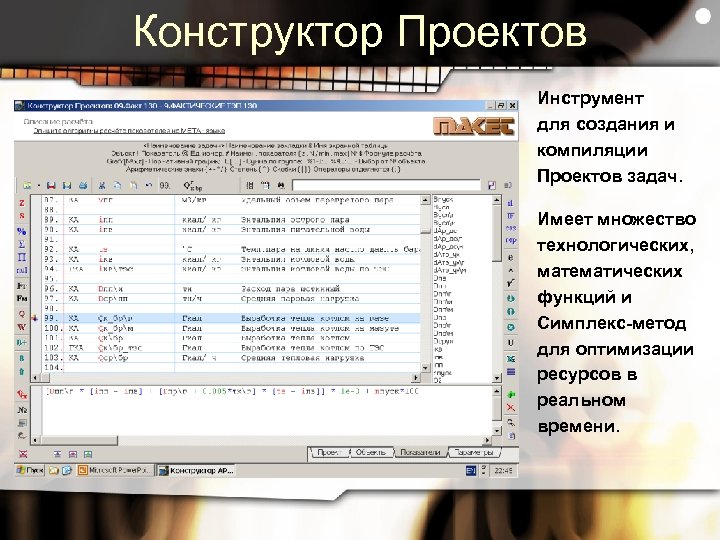

Конструктор Проектов Инструмент для создания и компиляции Проектов задач. Имеет множество технологических, математических функций и Симплекс-метод для оптимизации ресурсов в реальном времени.

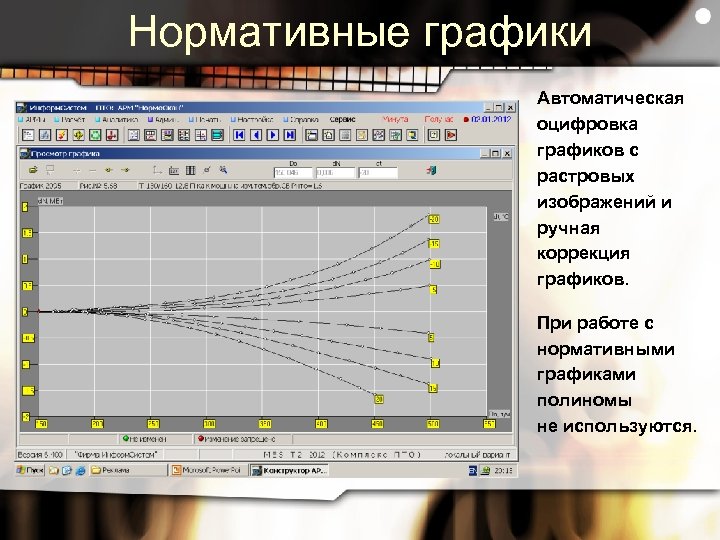

Нормативные графики Автоматическая оцифровка графиков с растровых изображений и ручная коррекция графиков. При работе с нормативными графиками полиномы не используются.

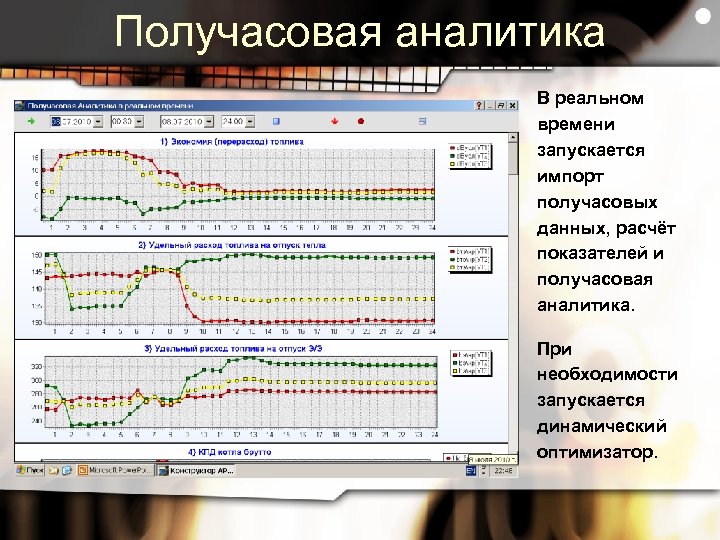

Получасовая аналитика В реальном времени запускается импорт получасовых данных, расчёт показателей и получасовая аналитика. При необходимости запускается динамический оптимизатор.

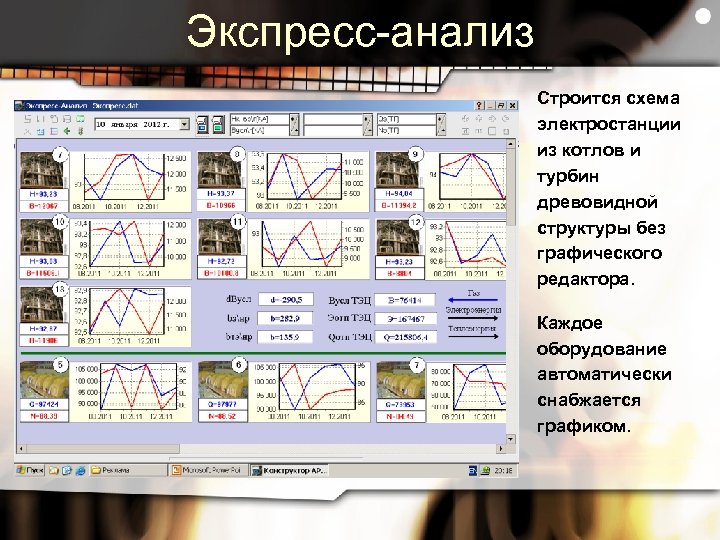

Экспресс-анализ Строится схема электростанции из котлов и турбин древовидной структуры без графического редактора. Каждое оборудование автоматически снабжается графиком.

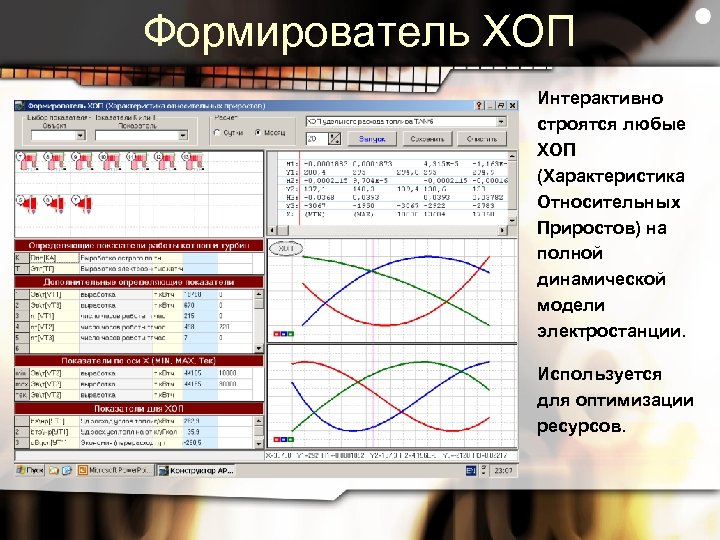

Формирователь ХОП Интерактивно строятся любые ХОП (Характеристика Относительных Приростов) на полной динамической модели электростанции. Используется для оптимизации ресурсов.

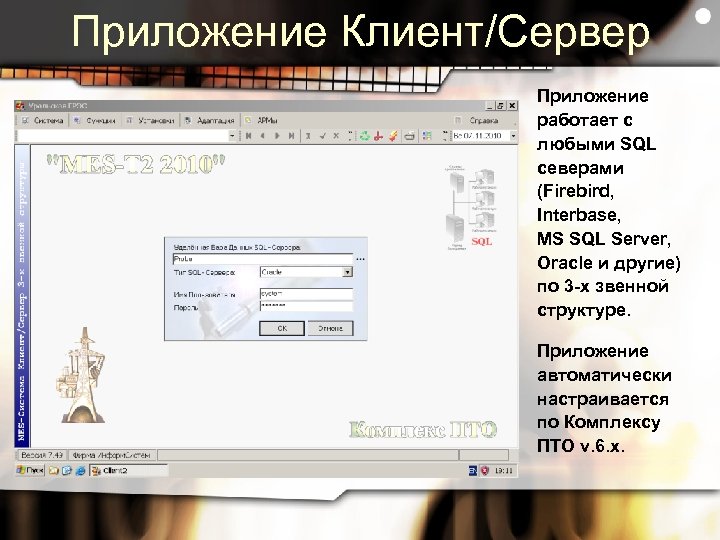

Приложение Клиент/Сервер Приложение работает с любыми SQL северами (Firebird, Interbase, MS SQL Server, Oracle и другие) по 3 -х звенной структуре. Приложение автоматически настраивается по Комплексу ПТО v. 6. x.

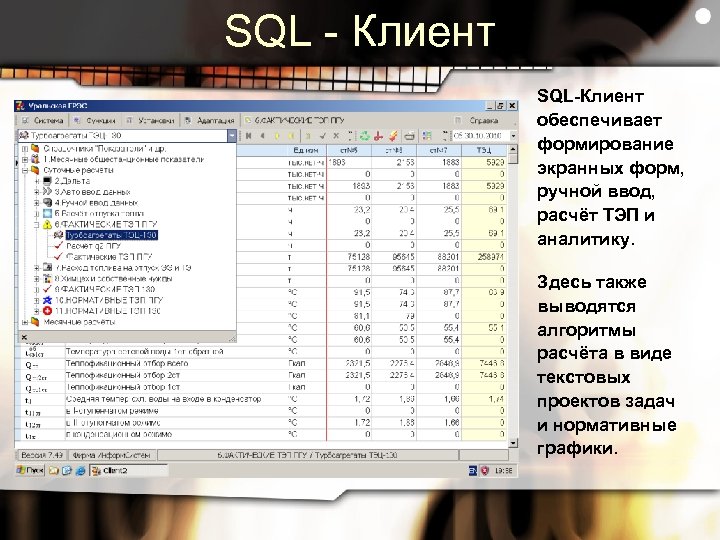

SQL - Клиент SQL-Клиент обеспечивает формирование экранных форм, ручной ввод, расчёт ТЭП и аналитику. Здесь также выводятся алгоритмы расчёта в виде текстовых проектов задач и нормативные графики.

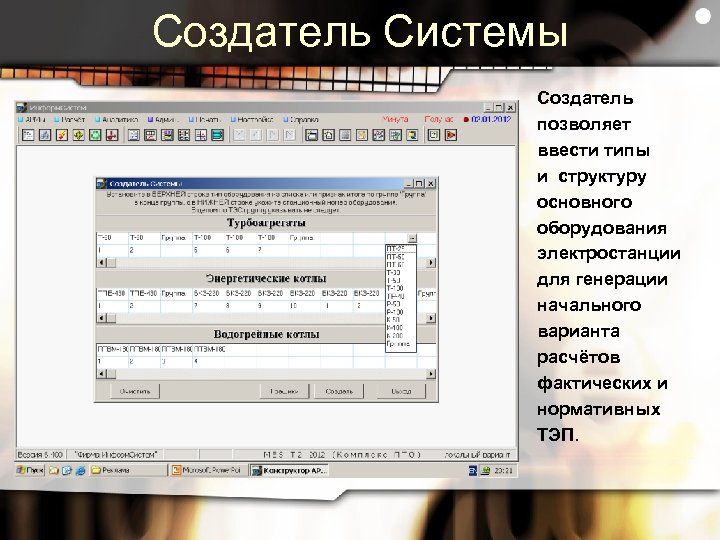

Создатель Системы Создатель позволяет ввести типы и структуру основного оборудования электростанции для генерации начального варианта расчётов фактических и нормативных ТЭП.

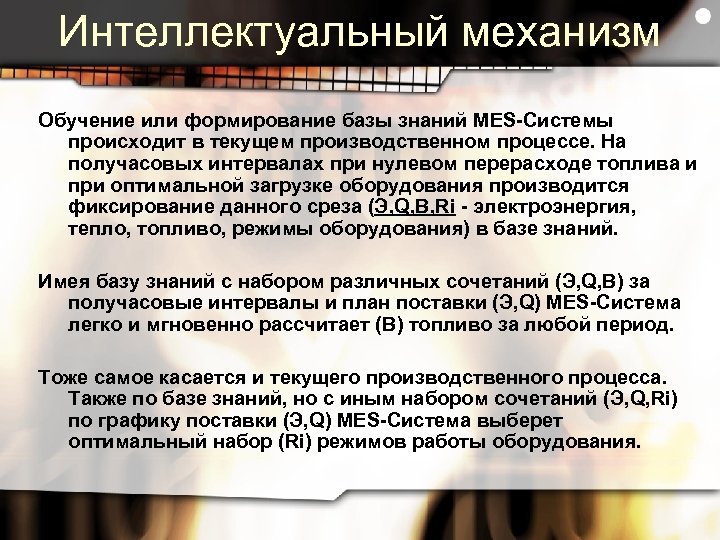

Интеллектуальный механизм Обучение или формирование базы знаний MES-Системы происходит в текущем производственном процессе. На получасовых интервалах при нулевом перерасходе топлива и при оптимальной загрузке оборудования производится фиксирование данного среза (Э, Q, B, Ri - электроэнергия, тепло, топливо, режимы оборудования) в базе знаний. Имея базу знаний с набором различных сочетаний (Э, Q, B) за получасовые интервалы и план поставки (Э, Q) MES-Система легко и мгновенно рассчитает (B) топливо за любой период. Тоже самое касается и текущего производственного процесса. Также по базе знаний, но с иным набором сочетаний (Э, Q, Ri) по графику поставки (Э, Q) MES-Система выберет оптимальный набор (Ri) режимов работы оборудования.

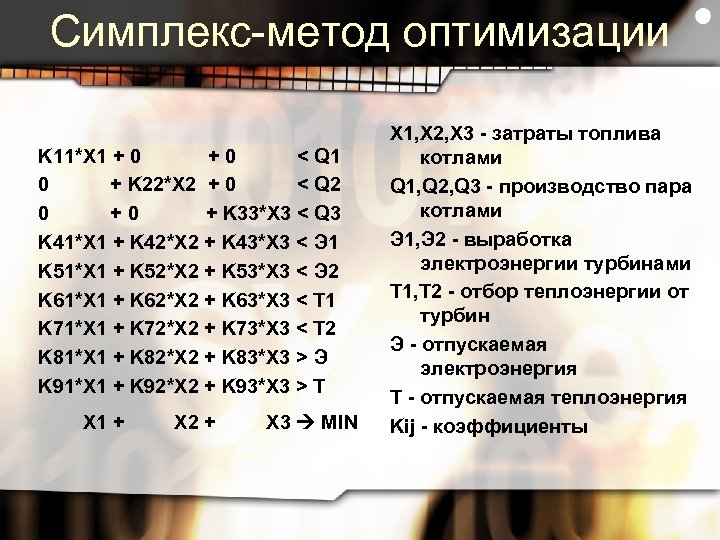

Симплекс-метод оптимизации K 11*X 1 + 0 +0 < Q 1 0 + K 22*X 2 + 0 < Q 2 0 +0 + K 33*X 3 < Q 3 K 41*X 1 + K 42*X 2 + K 43*X 3 < Э 1 K 51*X 1 + K 52*X 2 + K 53*X 3 < Э 2 K 61*X 1 + K 62*X 2 + K 63*X 3 < T 1 K 71*X 1 + K 72*X 2 + K 73*X 3 < T 2 K 81*X 1 + K 82*X 2 + K 83*X 3 > Э K 91*X 1 + K 92*X 2 + K 93*X 3 > T X 1 + X 2 + Х 3 MIN X 1, X 2, X 3 - затраты топлива котлами Q 1, Q 2, Q 3 - производство пара котлами Э 1, Э 2 - выработка электроэнергии турбинами T 1, T 2 - отбор теплоэнергии от турбин Э - отпускаемая электроэнергия T - отпускаемая теплоэнергия Kij - коэффициенты

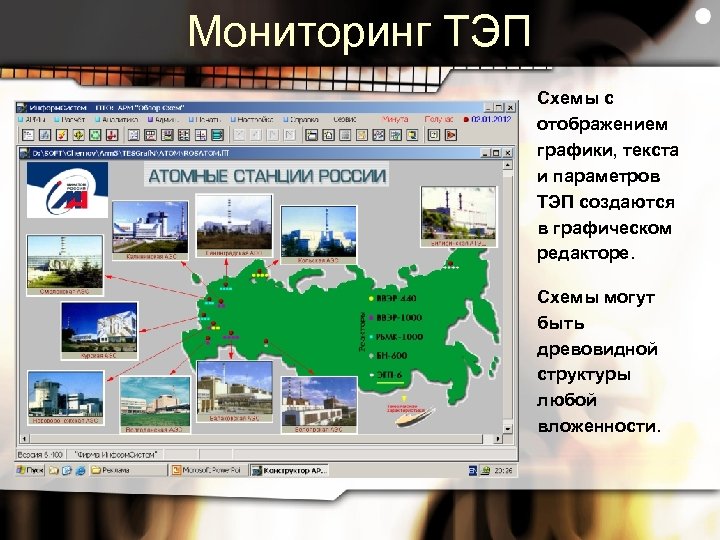

Мониторинг ТЭП Схемы с отображением графики, текста и параметров ТЭП создаются в графическом редакторе. Схемы могут быть древовидной структуры любой вложенности.

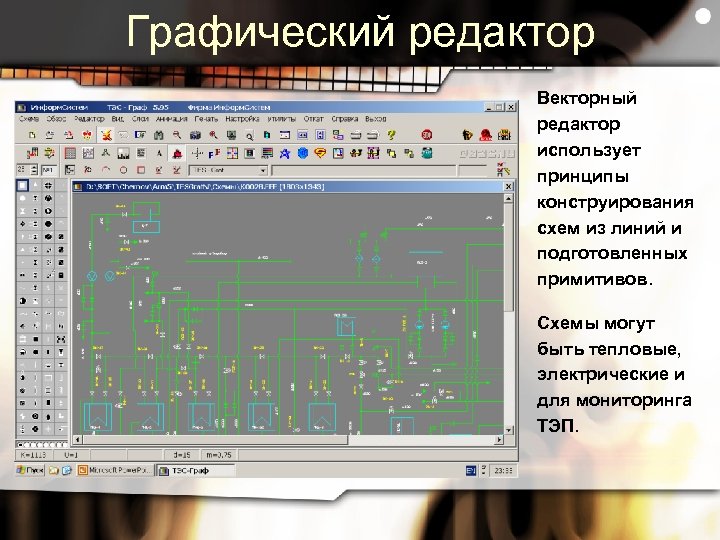

Графический редактор Векторный редактор использует принципы конструирования схем из линий и подготовленных примитивов. Схемы могут быть тепловые, электрические и для мониторинга ТЭП.

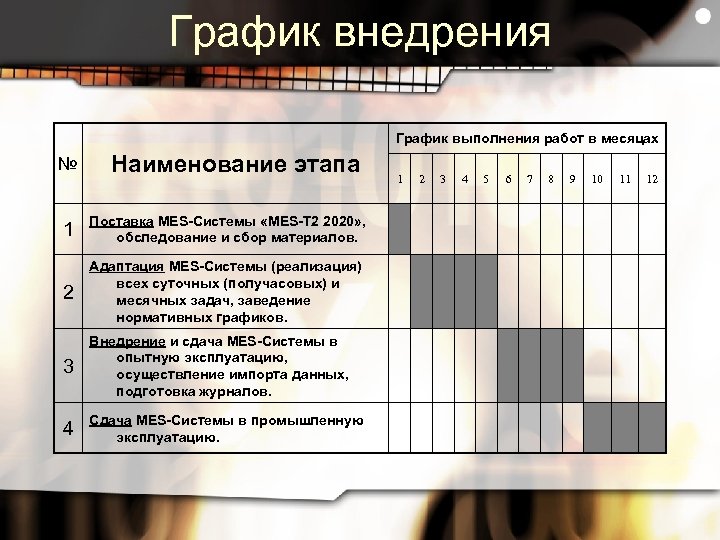

График внедрения График выполнения работ в месяцах № Наименование этапа 1 Поставка MES-Системы «MES-T 2 2020» , обследование и сбор материалов. 2 Адаптация MES-Системы (реализация) всех суточных (получасовых) и месячных задач, заведение нормативных графиков. 3 Внедрение и сдача MES-Системы в опытную эксплуатацию, осуществление импорта данных, подготовка журналов. 4 Сдача MES-Системы в промышленную эксплуатацию. 1 2 3 4 5 6 7 8 9 10 11 12
Экономический эффект Проще всего экономический эффект рассматривать с точки зрения экономии топлива, т. к. его составляющая в тарифах на электроэнергию и тепло составляет 50 -60%. Факт полной ликвидации перерасхода топлива, которая составляет 10% от общего расхода топлива, внедрением MES-Системы опровергнуть трудно, так как точный расчёт перерасхода топлива отсутствует на всех электростанциях. Под точным расчётом подразумевается получасовое вычисление перерасхода топлива с использованием реальных нормативных графиков и интегральное исчисление этих получасовых расчётов ТЭП на месячном периоде. Месячный расход природного газа средней ТЭЦ составляет 95540 тыс. м 3. Ориентировочная стоимость 1 тыс. м 3 природного газа составляет 100 долларов или 3 тыс. руб. Таким образом, годовые затраты на топливо составляют 95540*3/1000*12 = 3439 млн. руб. Экономический эффект составляет 3439*10/100 = 344 млн. руб. при единовременных затратах на внедрение всего – 8, 5 млн. руб.

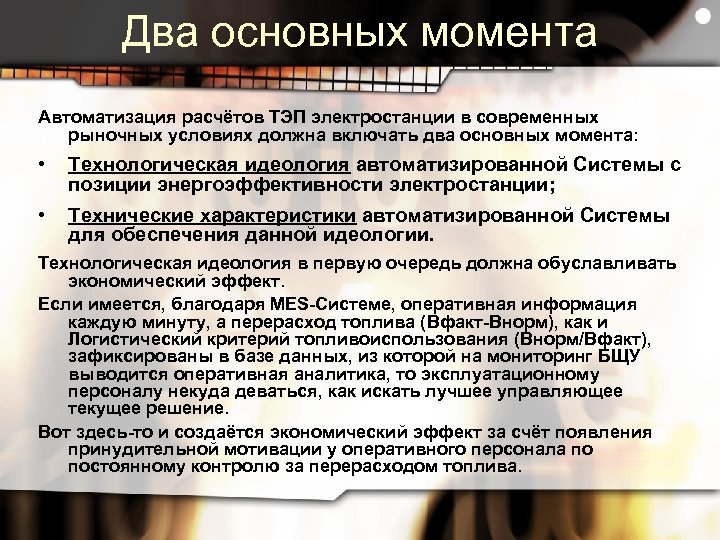

Два основных момента Автоматизация расчётов ТЭП электростанции в современных рыночных условиях должна включать два основных момента: • Технологическая идеология автоматизированной Системы с позиции энергоэффективности электростанции; • Технические характеристики автоматизированной Системы для обеспечения данной идеологии. Технологическая идеология в первую очередь должна обуславливать экономический эффект. Если имеется, благодаря MES-Системе, оперативная информация каждую минуту, а перерасход топлива (Bфакт-Bнорм), как и Логистический критерий топливоиспользования (Bнорм/Bфакт), зафиксированы в базе данных, из которой на мониторинг БЩУ выводится оперативная аналитика, то эксплуатационному персоналу некуда деваться, как искать лучшее управляющее текущее решение. Вот здесь-то и создаётся экономический эффект за счёт появления принудительной мотивации у оперативного персонала по постоянному контролю за перерасходом топлива.
Золотая медаль
